Описание лампы ДРЛ

Достоинства и отрицательные качества

Чем же хороши, а чем плохи лампы ДРЛ 250? Характеристики их разработки обеспечивают им следующие положительные показатели:

  • Очень высокая светоотдача в сравнении с другими осветительными приборами.
  • Отсутствие зависимости от атмосферных осадков.
  • Внушительный срок эксплуатации, который вполне может достигать 20 тысяч часов.
  • Спектр излучения очень близок к естественному освещению.
  • Небольшие собственные размеры.

Недостатками ламп можно считать:

  • Формирование озона в момент работы.
  • Достаточно высокая цена (такие лампы в 5 – 7 раз дороже обычной лампы накаливания).
  • В некоторых случаях вольфрамовые аналоги будут иметь меньшие габариты, нежели ДРЛ.
  • Через несколько месяцев эксплуатации излучаемый спектр света изменяется, так как меняются технические характеристики слоя люминофора.
  • Наличие ртути заставляет пользователей утилизировать лампы по специальной схеме, отдельно от других товаров, вещей, продуктов.
  • Включение происходит с некоторой задержкой, а для достижения горения на полной мощности требуется несколько минут.
  • Свет от таких ламп исходит достаточно низкого качества.
  • Очень высокой коэффициент мерцания в процессе работы.
  • Лампы подвешивать лучше всего на высоте не менее четырех метров.
  • К концу срока эксплуатации значительно уменьшается световой поток прибора.
  • Работа лампы возможна исключительно на переменном токе.

Схемы подключения

Большая часть устройств ДРЛ имеет дроссель в цепи. Однако существуют методы, позволяющие использовать ДРЛ без дросселя.


Рисунок 3. Подключение к патрону лампочки

Через дроссель

Схема подключения любой лампы ДРЛ достаточно проста и включает в себя соединение нагрузок в электрическую цепь последовательно. Используется сеть 220 вольт, работающая на стандартной частоте. За счет этого даже высокомощный уличный источник освещения можно подключить к обычной домашней сети.

Сопротивление стабилизирует и корректирует показатели питания. За счет него достигается равномерное свечение без миганий и иных нежелательных факторов

Световой поток при этом остается неизменным, что важно для любого источника освещения

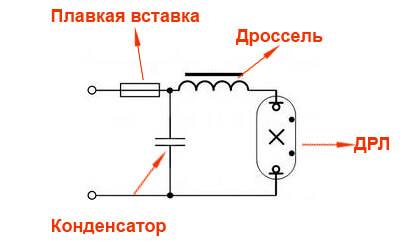

Рисунок 5. Схема подключения ДРЛ через дроссель

Во время пуска система потребляет значительное напряжение, которое нередко достигает показателя в два-три входных номинала. Сопротивление стабилизирует это напряжение и не дает устройству сгореть.

Мощность осветительных приборов может составлять от 50 до 2000 Вт. Конкретные показатели мощности не влияют на схему подключения и всегда требуют однофазную сеть 220 В с частотой 50 Гц.

Без дросселя

Если необходимо подключить светильник ДРЛ 250 без дросселя, простым решением будет приобретение ДРЛ, функционирующей без дополнительных компонентов. В приборах внутри установлена спираль, отвечающая за стабилизацию напряжения.

Также можно использовать традиционную лампу накаливания. Она должна быть эквивалентна по мощности используемой ДРЛ и иметь нужный номинал сопротивления. Лампа накаливания выполняет функцию резистора, эффективно понижающего напряжение на выходе.


Рисунок 5. Схема подключения ДРЛ без дросселя

Элемент сопротивления можно заменить конденсатором или набором конденсаторов

При этом важно максимально точно рассчитать выдаваемый цепью ток, чтобы он соответствовал рабочему напряжению

Правила безопасности

При использовании лампы необходимо соблюдать некоторые правила безопасности:

  • Перед установкой лампочки нужно аккуратно распаковать ее и убедиться в отсутствии механических повреждений;
  • Вкручивать или эксплуатировать неисправную лампу запрещается, также нельзя использовать открытый светильник в открытом месте, где он не защищен от ветра или осадков;

После монтажа необходимо провести испытание, включив лампу на 10-15 минут. После этого ее можно использовать

Важно помнить, что ДРВ лампы разгораются несколько минут;

Важно! Если напряжение сети выше 220 В, светильники быстрее выйдут из строя, срок их службы закончится раньше

  • Любой монтаж лампы необходимо проводить только при выключенном электричестве;
  • При загрязнении лампочку нужно протереть сухой мягкой тряпкой. Использовать растворители или агрессивные чистящие средства нельзя;
  • Лампа может располагаться в любом положении — как горизонтально, так и вертикально;
  • Хранить лампочки нужно в упаковке, не ронять и не разбивать, их нельзя давать детям в руки или позволять играть;
  • Утилизировать светильники необходимо, сдав их в пункт приема ртутных лампочек.

Если лампочка все же разбилась, необходимо:

  1. Проветрить помещение не менее 30 минут, предварительно выйдя из него;
  2. Надеть одноразовые перчатки и смести все крупные части в пакет при помощи бумаги или картона;
  3. При помощи мокрой губки или скотча собрать мелкие кусочки. Ртуть необходимо собирать, двигаясь от краев к центру;
  4. В самом конце провести уборку с использованием хлора.

Лампочки ДРВ и ДРЛ часто применяются для освещения улиц, складов, цехов и строек. Они просты в монтаже и использовании, легко устанавливаются и меняются, дают хороший по качеству свет

Однако обе лампы относятся к 1 классу опасности из-за содержания ртути и должны использоваться осторожно

  • В наличии
  • Опт
  • 25.11.19

Опытные сотрудники всегда рады провести консультацию и помочь Вам в выборе материалов, оборудования и инструмента. В случае необходимости мы сможем обучить представителя Вашей компании работе с приобретенной техникой!

  • В наличии
  • Опт
  • 05.11.19

Мы предлагаем интеграцию и сервисное обслуживание внутренних инженерных систем, сетей и коммуникаций для частных загородных домов, коттеджей, квартир, офисов, ресторанов и других объектов в Москве и Московской области и регионов.

  • В наличии
  • Опт
  • 24.11.19
  • В наличии
  • Опт
  • 25.11.19

Они универсальны, подходят для наружного и внутреннего освещения строительных площадок, садов, дорожных сооружений и промышленных объектов. При хороших светoтехнических параметрах, ртутные лампы отличаются большим сроком службы и надежностью.

  • В наличии
  • Опт
  • 25.11.19

Они универсальны, подходят для внутреннего и наружного освещения строительных площадок, промышленных объектов и дорожных сооружений, садов. При хороших светoтехнических параметрах, ртутные лампы отличаются надежностью и большим сроком службы.

  • В наличии
  • Опт
  • 25.11.19

Они универсальны, подходят для наружного и внутреннего освещения строительных площадок, садов, дорожных сооружений и промышленных объектов. При хороших светoтехнических параметрах, ртутные лампы отличаются надежностью и большим сроком службы.

Альтернативные источники освещения

Энергосберегающая лампа светодиодная – это отличный аналог другим источникам освещения, в том числе и ДРЛ, если ее купить, то можно существенно сэкономить на электроэнергии. Замена уличного освещения оправдает себя через три года эксплуатации, даже с учетом работ по переоборудованию.

Выпуском этих осветительных приборов занимаются многие известные зарубежные и российские компании (например, Лисма). В настоящее время цена этих приборов несколько выше, чем стоит лампа ДРЛ, но в ближайшее время эта проблема будет устранена, что сделает светодиодные источники освещения более доступными в Москве, СПб, а так же и в таких городах, как Саранск или Екатеринбург.

ДРЛ и ДРВ лампы – это распространенная разновидность газоразрядных ртутных ламп. Они применяются для уличного и внутреннего освещения. Оба типа внешне почти не отличаются, особенно в выключенном состоянии. Это весьма эффективные в плане экономии энергии источники света, у которых наблюдается показатель свечения в пределах 30 лм/Вт. Это довольно много, но более современные разновидности лампочек могут иметь отдачу в 50 лм/Вт. Такое осветительное оборудование выпускают многие бренды имеющие мировое имя. При этом нужно отметить, что по причине содержания в лампах ртути, они запрещены во многих странах, поэтому постепенно количество ДРЛ и ДРВ уменьшается.

Как устроены ДРЛ и ДРВ лампы

При беглом взгляде на эти осветительные устройства можно найти некоторые сходства с обыкновенными лампами накаливания с цоколем Е27. Однако газоразрядные лампы имеют окрашенное в белый цвет стекло, с прозрачным участком непосредственно перед цоколем. Именно по причине непрозрачности нельзя увидеть, что внутри такие приборы имеют специфическое строение.

Устройство и принцип горения ДРЛ ламп
ДРЛ (Дуговая Ртутная Люминофорная) лампа. Ее конструкция предусматривает:

1 — Резьбовой цоколь 2 — Резистор 3 — Молибденовая фольга 4 — Зажигатель (вспомогательный) 5 — Несущая рамка 6 — Внешняя колба 7 — Сжатый спай 8 — Ртутная кварцевая лампа дугового разряда 9 — Азотный заполнитель 10 — Вольфрамовый электрод (основной) 11 — Свинцовые проволоки

Цоколь имеет стандартную конструкцию, как у подавляющего большинства бытовых лампочек применяемых в люстрах и фонарях. Он занимается приемом электроэнергии, передаваемой на его поверхность. В нем имеется две точки для приема. Один электрод располагается в центре, а боковая часть цоколя служит вторым электродом. Цоколь по резьбе вкручивается в патрон светильника.

Основным рабочим элементом лампы является кварцевая горелка. По ее сторонам располагается пара электродов. Один основной, а второй вспомогательный. Они расположены во внутренней кварцевой колбе, заполненной аргоном и парами ртути.

Стеклянная колба располагается поверх кварцевой. Для заполнения пространства в нее закачивается газ азот. Изнутри колба окрашена белым люминофором, поэтому она и не прозрачная.

Принцип работы таких ламп более сложный, чем у лампочек накаливания. При подаче электроэнергии на располагающиеся рядом электроды происходит создание тлеющего разряда. Это вызывает пробой энергии между ними. В результате тлеющий разряд перерастает в дуговой. Он создает в лампе голубое или фиолетовое излучение. Оно провоцирует яркое свечение люминофора, которым окрашивается изнутри стеклянная колба. Сам люминофор издает красноватый свет. В результате смешивания оттенков красного, голубого, фиолетового и создается яркий практически белый цвет.

Колебания тока очень влияют на эффективность свечения ДРЛ. Даже при скачках электрического напряжения в пределах до 15% падения яркости могут составлять 30%. Если напряжение снизится до отметки 80%, то лампа погаснет.

Большим недостатком таких лампочек является их сильный нагрев. В результате возможно перегорание изоляции на проводе. Поэтому с этим при подключении нужно использовать только специализированный термостойкие патроны и кабель. В самой лампочке при работе сильно возрастает давление. В связи с этим после ее отключения нужно подождать, пока колба полностью остынет. Если включать повторно горячую лампочку, то она просто не зажжется.

Использование лампы ДРЛ подразумевает обязательное применение пускорегулирующей аппаратуры. В качестве нее обычно используется дроссель. Он ограничивает ток, который подается для питания лампы. Дроссель соответствует мощности осветительного прибора и направляет на него оптимальный объем энергии, чтобы минимизировать перегрев и предотвратить некомфортное освещение. Если при включении лампы не применять пускорегулирующий аппарат, то лампа почти мгновенно выйдет из строя.

Конструкция и принцип работы лампы типа ДРЛ

Устройство лампы ДРЛ достаточно примитивное. Основными конструктивными элементами указанной лампочки являются:

  • стеклянный баллон;
  • цоколь резьбового типа;
  • ртутно-кварцевая горелка (трубка);
  • электроды;
  • угольный резистор.

Горелка ДРЛ-лампочки имеет трубчатую конструкцию и заполнена строго дозированным количеством инертных газов – аргон и немного ртути. Электроды облегчают процесс зажигания лампочки и делают ее свечение более стабильным. Цоколь, как и у любой другой лампочки, предназначен для подаче к ней электрической энергии, а также для фиксации лампы в патроне осветительного прибора. Стеклянный баллон, или колба, — это внешняя оболочка лампочки.

В процессе изготовления дуговой люминофорной лампы из ее колбы откачивается воздух, а внутренне ее пространство заполняется азотом. Как следует из названия рассматриваемого источника света, внутренняя поверхность колбы покрыта тонким слоем люминофора.

Первые источники искусственного освещения подобной конструкции имели в своем составе только пару электродов и требовали наличия дополнительного пускового устройства. В связи с указанным неудобством они постепенно оказались снятыми с производства уже в 1970-х годах. Для зажигания современной ДРЛ-лампы с четырьмя электродами требуется только дроссельное устройство.

Алгоритм данного процесса выглядит следующим образом:

  • подача напряжения на электроды, расположенные близко друг к другу;
  • возникновение тлеющего разряда между указанными электродами;
  • данный разряд преодолевает расстояние до остальных электродов, между ними образуется дуговой разряд;
  • спустя некоторое время (обычно порядка 10-15 минут), лампочка начинает гореть в штатном режиме.

Важно! Промежуток времени, через который лампочка достигает своего нормального режима горения зависит от температуры окружающей среды: при пониженных температурах время ее разгорания увеличивается. Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы

Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети

Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы. Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети.

В процессе работы такие лампочки нагреваются до весьма высокой температуры. В связи с этим они предъявляют повышенные требования к качеству изготовления патрона и цоколя. Кроме того, газоразрядное устройство такого источника искусственного освещения должно как следует остыть перед последующим ее использованием.

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

  • ДРЛ 125 — 12000часов;
  • 250 — 12000часов;
  • 400 — 15000часов;
  • 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Преимущества и недостатки

Главным достоинством люминесцентной лампы выступает высокая светоотдача, относительно типовых светильников. Если ртутная ДРЛ 250 обеспечивает световой поток 12000 лм при расходе энергии 250 Вт, обычное устройство будет потреблять 1000 Вт. Размеры мощных лампочек (более 400 Вт) отличаются от стандартных устройств компактностью. Спектр излучения прибора естественный, свет интенсивный, далеко излучается.

Отрицательными характеристиками приборов высокого давления выступают:

Выделение озона в ходе эксплуатации, важно позаботиться о вентиляции помещения.
Стоимость люминесцентных светильников в 5–7 раз дороже обычных ламп высокой мощности.
Размеры отдельных модификаций (например, ДРЛ 125 Е40) превышают аналогичные устройства с вольфрамовой нитью.
Спустя 2-3 месяца эксплуатации неизбежно изменение спектра излучения. Недостаток вызван техническими характеристиками люминофора.
Светильник ДРЛ чувствителен к перепадам напряжения и требует подключения через пускорегулирующий аппарат.
Неприятное гудение и моргание световых лучей определяет ощутимые неудобства в жилых помещениях

Применять приборы высокого давления в цехах с вращающимися предметами нежелательно в силу стробоскопического эффекта (подвижные устройства кажутся неподвижными).
Нормальная рабочая высота для светильника ДЛР — четыре метра.

Важно помнить! Ртутный состав горелки требует отдельной утилизации прибора

Разновидности

Газоразрядные лампы делятся на ГРЛ низкого и высокого давления. Каждая из групп обладает своими особенностями, что влияет на выбор в конкретном случае.

Газоразрядные лампы низкого давления

К наиболее известным представителем ГРЛ низкого давления относится люминесцентная лампа. Она представляет собой трубку, покрытую изнутри люминофором. Электроды получают импульс высокого напряжения и нагреваются.

ГРЛ низкого давления

При нагревании между контактами образуется тлеющий заряд, в газовой среде колбы возникает УФ-излучение, которое, воздействуя на люминофор, вызывает свечение.

Разновидностью люминесцентных ламп (ЛЛ) являются компактные приборы, которые маркируются аббревиатурой КЛЛ и ничем кроме размеров не отличаются от предыдущей модели. Во всех устройствах имеется регулирующий элемент, встроенный в цоколь.

Виды КЛЛ

Отдельно стоит рассмотреть индукционные осветительные приборы. Они не имеют никаких электродов во внутренней части, а ионизация происходит под действием высокочастотного магнитного поля. Обычно в колбе используется смесь аргона и паров ртути, воздействующих на люминофор.

Газоразрядные лампы высокого давления

Элементы, давление внутри колбы которых превышает атмосферное, называются лампами высокого давления.

Представителями являются дуговые ртутные лампы (ДРЛ). Не так давно именно они составляли большую часть всего уличного освещения. Теперь же их стараются заменять на металлогалогеновые и натриевые источники, имеющие более высокую эффективность.

ГРЛ высокого давления

Если к прибору подключены йодиды, он имеет маркировку ДРИ. Прибор сдержит горелку из кварцевого стекла, в которой расположены электроды. В качестве функционального вещества используется смесь из аргона, ртути и йодидов некоторых металлов. Горелка находится в разреженном пространстве и позволяет создавать сильное излучение, которого хватает для освещения больших площадей. ДРИ могут иметь мощность от 250 до 3500 Вт.

Еще одним примером ГРЛ высокого давления служит дуговая натриевая трубчатая модель (ДНаТ). Она характеризуется очень высокой светоотдачей и относительно небольшим расходом энергии. Свет имеет ярко выраженный золотистый оттенок. К недостаткам прибора можно отнести долгое выключение, которое может занимать около 10 минут.

Натриевая лампа ДНаТ

Если нужно белое освещение, максимально приближенное к дневному, лучше подбирать дуговые ксеноновые устройства. Максимальная мощность может достигать показателя в 18 кВт. Вольфрамовые электроды легированы торием и способны выдерживать высокие нагрузки. Применяется сапфировое стекло, если необходимо получить на выходе УФ-излучение.

Металлогалогенные газоразрядные лампы (МГЛ) – компактные, надежные и мощные источники освещения, представляющие собой помещенную в вакуумную колбу горелку. Горелка делается из кварцевого стекла или керамики. Внутренняя часть заполняется парами ртути и галогенидами металлов. Излучение возникает при появлении плазмы между электродами во время подачи питания. Мощность приборов в некоторых случаях может достигать 3,5 кВт. Рассчитаны на 12 000 часов работы. Включение до полной мощности занимает примерно 10 минут.

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

  • ДРЛ 125 — 12000часов;
  • 250 — 12000часов;
  • 400 — 15000часов;
  • 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя. Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.
