Предназначение, выбор и замена лампочек в приборную панель

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

  1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;

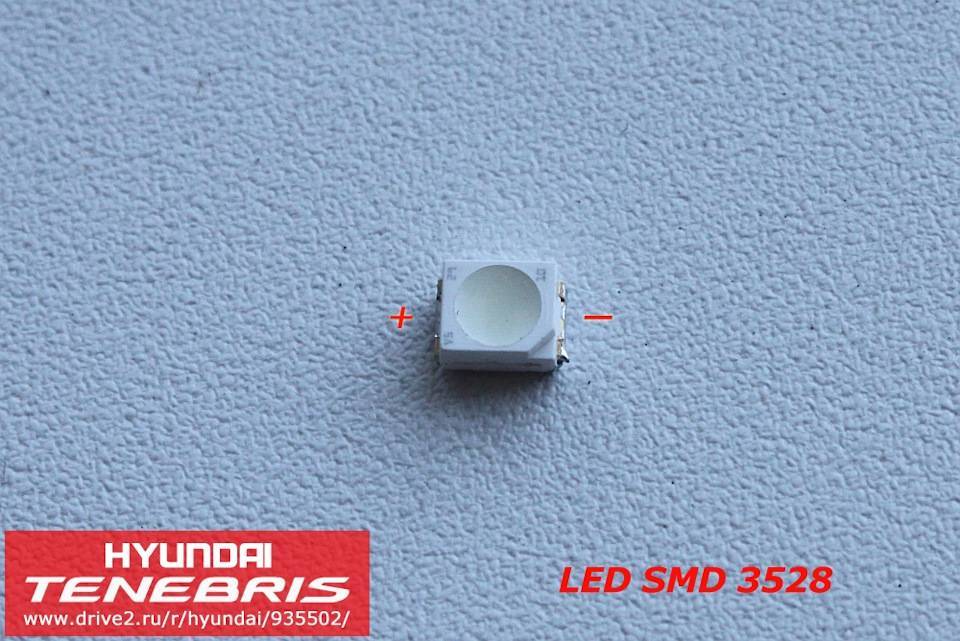

  2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
  3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Инструкция по замене

Чтобы заменить лампочки
на приборной панели любой модели авто, потребуется произвести демонтаж ее
основных частей, особенно верхних декоративных элементов. Общая инструкция
выглядит следующим образом:

  1. Демонтировать приборный щиток, сняв накладку, выкрутив посадочные винты.
  2. В некоторых моделях руль необходимо перевести в нижнее положение.
  3. Сняв накладку, необходимо выкрутить шурупы, крепящие саму панель.
  4. После этого выдвинуть панель приборов на себя и отсоединить разъем питающего кабеля.
  5. Саму приборную панель нужно аккуратно положить лицевой стороной вниз, не забыв подложить мягкую подкладку, чтобы не нарушить стрелки приборов.
  6. Определить с помощью тестера перегоревшие лампочки и заменить их на новые.

Для того чтобы выкрутить лампочку из посадочного гнезда необходимо провернуть ее против часовой стрелки на четверть оборота. После установки новой нужно собрать панель в обратной последовательности и проверить ее исправность.

Замена – порядок

Разобравшись, сколько приборная панель содержит ламп, не помешает узнать, как выполнить на 2114-й модели их замену. Сама процедура не очень сложная, но чрезвычайно хлопотная.

  1. В первую очередь потребуется разобрать щиток. С него снимают магнитолу, рычаги регулятора отопителя и вентиляции.
  2. Затем выкручивают шурупы, удерживающие декоративную накладку панели. Рулевое колесо стоит перед этим переместить в максимально нижнее положение – так оно не будет мешать.
  3. Найдите саморезы – их пять, и они закрыты заглушками. Последние аккуратно подденьте ножом и потяните на себя. Вытащив шурупы, выдвигайте панель ВАЗ-2114 на себя.
  4. Теперь надо раскрутить два винта, удерживающие сам приборный щиток. Делается это крестовидной отверткой.
  5. После панель опускают, и разъединяют открывшиеся клеммы шлейфов проводов. Затем элемент свободно достается.
  6. Далее испорченная лампочка вытаскивается – поверните ее на 90 градусов в любую сторону, пока выступы на патроне не попадут в пазы. После остается извлечь изделие из цоколя и поставить на его место новое.

Как отмечалось выше, чтобы панель 2114 не пришлось разбирать через какое-то время вновь, желательно сразу заменить все лампы. Это же позволит обеспечить ровное свечение всех элементов.

Решение проблемы

В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:

  • традиционные лампы накаливания,

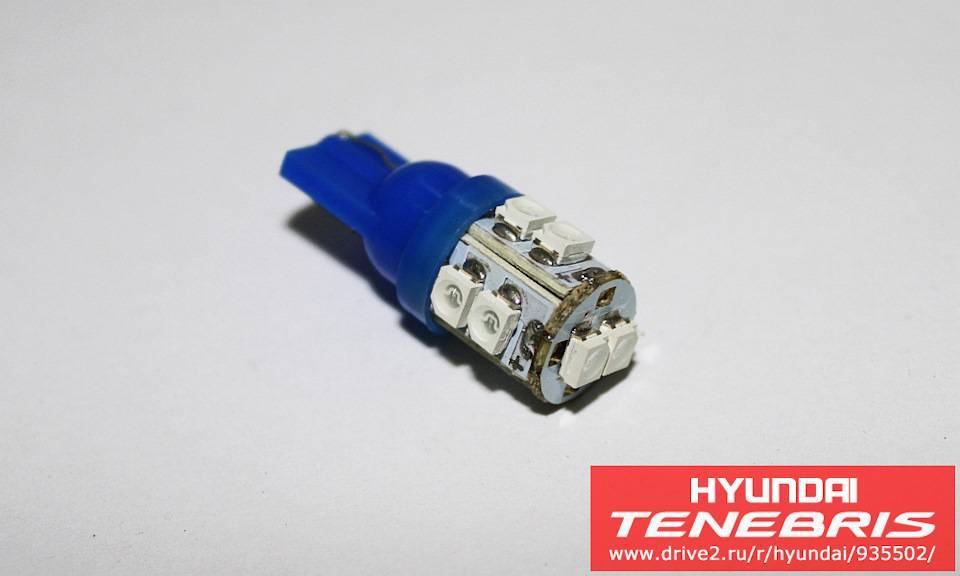

  • светодиод в пластиковом патроне,
  • SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.


Выбор всегда будет зависеть от финансовых возможностей и предпочтений по освещению Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы. Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.

Подсветка кнопок и консоли управления печкой

Замена подсветки консоли управления печкой происходит следующим образом. Снимают ручки управления и стекло блока управления. Из фольги делается отражатель, который необходимо закрепить под стеклом блока управления. После этого откручивают нижнюю часть консоли, где находится патрон со старой лампой. Эту лампу меняют на светодиод и собирают все в обратной последовательности. Можно также на дно блока наклеить светодиодную ленту, а ее контакты через провода подсоединить к патрону. Только проверьте, чтобы полярность при соединении приборов была правильно, иначе светодиоды не засветятся.

Еще более просто происходит замена подсветки кнопок на приборной панели. Кнопку необходимо достать из панели и разобрать. Внутри находится лампочка, которую мы меняем на светодиод. При необходимости можно достать светофильтр, а можно скомбинировать его с цветом светодиода и получить новый оттенок.

Подсветка приборной панели может быть сделана с помощью светодиодной ленты. Для этого необходимо снять приборную панель, устранить цветофильтр (соскоблить или стереть с помощью растворителя) и закрепить внутри светодиодную ленту по периметру. Выводы ленты подсоединяют к патрону лампочки. Стрелочки, чтобы они хорошо светились, необходимо покрасить чем-то белым.

Установка диодов в приборную панель

Нередко автовладельцы
меняют штатные лампочки накала или галогенки на диодные в приборной панели.
Плюсов у этого достаточно:

  1. Лэд-элементы
    служат в 10-15 раз дольше, чем все другие виды светоисточников.
  2. Светодиоды
    экономно расходуют электроэнергию и не перегружают электросеть.
  3. Высокая яркость
    таких источников света позволяет создать более равномерную и отчетливую
    подсветку приборной панели.

Светодиодные элементы
могут выпускаться как с патроном под конкретный тип лампочки, так и без него.
При стандартном изготовлении процедура переустановки не отличается от замены в
штатном случае. Если же стандартизированные лед-элементы найти не удалось,
потребуется проявить умение обращаться с паяльной техникой и понадобятся
элементарные знания электротехники. Для монтажа такого светильника необходимо
подогнать патрон под контакты диода и заново запаять их для установки в
посадочное место.

Почему светодиодная подсветка предпочтительнее

На данный момент на рынке осветительных приборов существуют самые различные изделия, которые можно применять для освещения любой марки автомобиля.

Обратите внимание! Не каждая марка автомобиля в действительности нуждается в таком виде освещения. Некоторые производители уже на стадии производства включают в приборную панель качественную светодиодную подсветку

Обычно такая ситуация характерна для дорогих иномарок.

Производственная подсветка приборной доски

Но в большинстве транспортных средств такое дополнительное освещение отсутствует или является неполноценным. Особенно это ситуация актуальна для старых моделей, которые были изготовлены в те времена, когда о светодиодной подсветке еще не слышали. Выбирая светодиодный тип освещения, автовладельцы руководствуются следующими положительными моментами такой подсветки:

  • диоды такого плана имеют небольшие габариты, что позволяет их установить в любом месте приборной доски. При этом они легко массируются;
  • простая перепайка светодиодов для различного их соединения между собой. Причем, если совершается перепайка светодиодной ленты, то данная процедура проводится по определенным правилам, которые характерны и для работы с отдельными диодами;
  • даже небольшое количество диодов, установленных на панели, могут создать полноценный тип освещения, достаточное для комфортного вождения автомобиля;

Обратите внимания! С помощью таких элементов можно сделать подсветку даже сигнализации.

возможность сделать не только белую, но и цветную подсветку. Диоды могут давать красивое и частое свечение зеленого, желтого, красного, фиолетового, зеленого или синего цветов. При этом из замена на новый цвет возможна в будущем и не потребует от автовладельца чрезмерных усилий;

Свечение светодиодов

данный тип освещения потребляет минимальное количество электроэнергии, что очень важно для автомобиля и его сигнализации, работающего от аккумулятора. При этом монтаж диодов не очень сложный

Здесь нужно только правильно подключить между собой элементы системы освещения. С такой работой своими руками сможет справиться практически любой человек

При этом монтаж диодов не очень сложный. Здесь нужно только правильно подключить между собой элементы системы освещения. С такой работой своими руками сможет справиться практически любой человек.

Как сделать подсветку стрелок приборной панели

Важное значение имеет цвет стрелок спидометра и тахометра. Если они белого цвета, то можно оставить их так, как есть

А если же нет, то необходимо при помощи ножа удалить старую краску и обработать их спиртом, после чего покрасить их лаком белого цвета или обычной краской.

Цвет стрелочки должен быть белым, потому что только он передаёт всю гамму светодиодов.

Можно постараться и сделать подсветку стрелок отдельно. Для этого необходимы светодиоды диаметром 3 мм на 12 В.

Важно! В сети авто напряжение составляет 12 В, если светодиоды рассчитаны на меньшее значение, то нельзя их подключать напрямую. Следует подключать их через стабилизатор

Если диаметр светодиодов будет больше, то придётся делать под них дополнительные отверстия.

Светодиоды рекомендуются располагать или по всей шкале, или напротив тех значений, возле которых стрелочка чаще всего находится.

Глубокая доработка

Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.

Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.

Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.

Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.

Светофильтр по возможности удаляют, а подложку с обратной стороны украшает накладка, причем тут можно фантазировать с разными материалами, цветами (изолента, окрашенный скотч, цветная виниловая пленка). Такая накладка существенно преобразит панель, сделает ее эксклюзивной.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Инструкция по замене

ПроцеДypa замены ламп приборной панели не представляет существенной сложности. Единственным проблемным моментом может стать разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность состоит в том, что винты крепления находятся в разных точках, и надо знать их расположение. Рассмотрим процесс по порядку:

Необходимые инструменты

 Для замены лампочек в приборной панели понадобятся:

  • отвертка с жалом под крест;
  • плоская отвертка, желательно с тонким жалом для
    отщелкивания заглушек и креплений;
  • пассатижи для демонтажа патронов;
  • набор светильников на замену.

Малое количество нужных инструментов делает работу удобной и быстрой. Если планируется произвести небольшой тюнинг — изменение цвета или яркости подсветки, то потребуются дополнительные приспособления для удаления заводской краски, демонтажа пластиковых светофильтров и растворитель для очистки остатков окрашивающего слоя на тыльной стороне щитка приборов.

Замена подсветки

Для получения ровной подсветки рекомендуется по возможности менять сразу все лампочки приборной панели. Замена одного светильника может создать ситуацию, когда уже через неделю придется повторять всю процедуру для того, чтобы поменять другую перегоревшую лампу. Поэтому специалисты рекомендуют обновлять сразу всю подсветку. Также целесообразно поменять лампы накаливания на светодиоды — они экономичны, обладают широким ассортиментом и предоставляют большой выбор оттенка и яркости свечения.

Как разобрать приборную панель

В первую очередь необходимо снять декоративную накладку с магнитолы. На ВАЗ 2114 приборная панель механически связана с этой деталью, поэтому надо ее сразу отсоединить. После этого выполняют следующие действия:

  • при помощи плоской и крестовой отверток
    отсоединяется декоративный кожух. Рулевую колонку следует максимально опустить,
    чтобы она не препятствовала выполнению работ. Придется аккуратно отщелкнуть
    декоративные заглушки и открутить 5 саморезов, фиксирующих кожух. Также надо
    снять ручки с ползунков и выключателя отопителя;
  • после отсоединения шурупов кожух надо потянуть
    на себя. Действовать следует аккуратно, возможно, еще не все элементы удалены и
    их можно сломать. Можно кожух полностью не снимать, места для откручивания крепежных
    винтов хватит;
  • для отсоединения приборной панели нужна длинная
    отвертка под крест. Винты откручивают, наклоняют щиток на себя и выдергивают
    клеммные колодки с соединительными проводами.

Замена ламп подсветки

Для демонтажа патронов удобно воспользоваться небольшими пассатижами. Ими захватывается плоская задняя часть. Она аккуратно поворачивается на половину оборота против часовой стрелки, после чего узел можно извлечь из гнезда. Подобным образом извлекаются все элементы, подлежащие замене. Затем светильники извлекают и устанавливают на их место новые экземпляры. Вставляют патроны в гнезда и поворачивают на полоборота по часовой стрелке для фиксации. После этого рекомендуется присоединить клеммные колодки, подать рабочее напряжение и проверить работоспособность лампочек, пока не произведена сборка кожуха. Производится проверка систем автомобиля:

  • включают зажигание и проверяют работу
    индикаторов давления масла, генератора и «чек». Поднимают рычаг ручника и
    смотрят, зажглась ли лампа;
  • запускают для проверки аварийную сигнализацию;
  • переключают дальний и ближний свет головных фар
    и определяют, работает ли индикация;
  • включают габариты.

Если все элементы системы освещения работают в штатном режиме, производят сборку приборной панели в обратном порядке. На этом процесс замены лампочек приборки ВАЗ 2114 завершается.

Инструкция по замене подсветки

Итак, если вы решили изменить цвет освещения контрольного щитка, то в первую очередь нужно пойти в магазин и купить диоды либо светодиодную ленту.

  1. В первую очередь отключите клеммы от АКБ.
  2. Сядьте за руль авто, отодвиньте кресло назад, если есть возможность — опустите руль.
  3. Следующим этапом будет снятие самой приборки. Процесс демонтажа будет индивидуальным для каждого авто, поэтому на данном этапе мы рекомендуем воспользоваться сервисной книжкой по настройке и эксплуатации вашего автомобиля. В ней должны быть детально описаны все нюансы этого процесса. Но в целом данная процедура обычно не вызывает сложностей у автолюбителей — необходимо просто открутить болты или отсоединить фиксаторы, после чего отсоединить все подключенные к устройству провода.
  4. Затем производится отсоединение или отклеивание стекла. Если оно зафиксировано на клей, то для отклеивания может потребоваться фен, горячи воздухом следует обработать приборку по периметру.
  5. Когда стекло будет отсоединено, можно проверить работоспособность уже имеющихся источников освещения при помощи тестера. Разумеется, это необходимо, если вы просто меняете перегоревшие лампочки, а не все на светодиоды. Теперь меняем саму лампу — для этого в первую очередь демонтируется цоколь — его можно открутить руками либо пассатижами, против часовой стрелки. Аналогичным образом данная процедура повторяется со всеми остальными источниками освещения.
  6. Если сами лампочки припаяны к приборке, то для их снятия вам потребуется паяльник. По очередь отпаяйте все источники освещения. При этом вам необходимо быть наиболее аккуратным, поскольку при изменении подсветки и замене ламп можно случайно повредить дорожки на щитке.
  7. Когда все источники света будут отпаяны, производится процедура установки новых диодов. Теперь вам нужно просто запаять их в посадочные места и проверить их работоспособность.

Цена вопроса

Стоимость диодных лампочек на сегодняшний день в среднем составляет от 20 до 150 рублей за штуку, в зависимости от вида и производителя. Что касается ленты, то ее средняя цена составляет около 100-200 рублей за один метр.

Установка светодиодных ламп

Современные осветительные приборы в большинстве имеют LED конструкцию. Светодиоды экономичны, потрeбляют мало энергии, обладают высокой яркостью. Кроме того, можно выбрать разный цветовой оттенок подсветки, что позволит разнообразить и украсить приборную панель Лады Калины. Однако, следует помнить о некоторых особенностях ЛЕД подсветки:

  • светодиоды длиннее обычных лампочек, поэтому
    яркость свечения может оказаться чрезмерной;
  • при установке надо внимательно следить за
    полярностью, иначе лампы не будут гореть;
  • регулятор яркости на ЛЕД приборы пpaктически не
    действует.

Существенным преимуществом светодиодной подсветки является длительный срок службы. Пользователи, установившие такие лампы, забывают о необходимости замены на несколько лет. Единственным условием работы станет необходимость охлаждения ЛЕД устройств, так как при нагреве выше 80° они теряют яркость и стремительно расходуют свой ресурс.

Подсветка панели приборов ВАЗ 2114

Для начала необходимо снять вместе с патронами основные лампы подсветки. Далее, очень аккуратно снимаем стрелки, поддев их чем-то тонким. Можно просто провернуть их возле ограничений и медленно стаскивать с оси. На данное время существует очень много разновидностей панелей. На одной их части привод стрелок крепится на главной плате, а на другой — на основе с оргстекла.

После этого необходимо аккуратно снять вставку из оргстекла. Поддеть ее с краю и просто отодрать. Липкий слой не следует загрязнять или стирать. Вставку нужно перевернуть и положить на чистую поверхность. С помощью лезвия стираем зеленое напыление, которое заметно в районе цифр. Теперь можно собрать оргстекло и вставку.

Какие лампочки подходят

В большей части современных автомобилей для подсветки приборной автомобильной панели применяют следующие три вида лампочек:

Тип лампыОсобенности
Только колбаТакая лампочка легко вставляется в уже расположенный на приборке патрон. Главный плюс – возможность постоянной переустановки при перегорании старых, что в итоге будет выгодно. Примерным экземпляром такого типа является Philips BlueVision Ultra. Его устанавливают как в габаритки, так и в приборную панель.
Колба с патрономНа производстве колба с выводами вставляется в патрон и заваривается. Сгоревшую лампочку придется менять вместе с патроном, что достаточно дорого.
СветодиодныеДолговечные led-элементы также изготавливаются со съемным и несъемным цоколем и могут прослужить порядка 40-50 лет без перегорания. Однако они более дороги, чем обычные лампочки и светят строго холодным светом, что не всегда комфортно для зрительного восприятия.

Меняем подсветку приборки в ВАЗ на любой цвет

Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.

Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.

Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.

На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.

Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.

На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.

Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.

Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.

Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.

Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.

Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ. И цвет свечения можно выбирать самому…

Инструменты и материалы

Прежде, чем закупать необходимые инструменты и материалы, нужно определиться с местом установки подсветки и сделать соответствующие замеры. Для установки вам потребуются:

  • единичные диоды для точечной подсветки;
  • светодиодная лента (если вы планируете подсвечивать потолок, панели приборов, пространство под ногами);
  • комплект проводов (3-5 м);
  • термоусадочная трубка;
  • любой обезжириватель;
  • изолента;
  • клей «Момент»;
  • паяльник;
  • ножницы;
  • диммер;
  • набор отверток;
  • инструменты, которые перечислены в инструкции к подсветке.

Светодиодная лента продается метражом. Ее можно купить на автомобильном рынке или в специализированном магазине запасных частей. Эксперты рекомендуют не экономить на качестве ленты и приобрести хорошие светодиоды.

ВНИМАНИЕ! Лучше приобрести ленту с небольшим запасом, чем в последний момент обнаружить, что ее не хватает. Если не хочется мучиться с замерами, припаиванием и изолированием проводов, можно поискать комплекты, готовые к подключению. В них входят светодиодные полосы с припаянными по краям проводами

Такие полосы закрепляются в нужном месте и подключаются к питанию

В них входят светодиодные полосы с припаянными по краям проводами. Такие полосы закрепляются в нужном месте и подключаются к питанию

Если не хочется мучиться с замерами, припаиванием и изолированием проводов, можно поискать комплекты, готовые к подключению. В них входят светодиодные полосы с припаянными по краям проводами. Такие полосы закрепляются в нужном месте и подключаются к питанию.

Видео «Наглядная инструкция по замене лампочек в приборной панели»

Как выглядит процедура замены источников освещения в автомобильной панели приборов — подробная инструкция описана на примере автомобилей ВАЗ (автор ролика — канал Sergey Avtocar 2nd CH).

Ранее по теме пересветки приборной панели уже писал Саня (Alex-Calisto), поэтому я частично продублирую, расширю и дополню информацию по этой теме.

Вводная частьРанее я уже писал о замене табло. Теперь хочу осветить вторую часть работ по переделке приборной панели — электрическую, а точнее замену светодиодов и подбор соответствующего сопротивления.В наших приборных панелях (независима от типа — простая или SuperVision) используются светодиоды SMD 3528 и резисторы SMD 1206 (0,25Вт; 1%) разных номиналов.

Именно они отвечают за подсветку шкал, пиктограмм индикации и дисплея бортового компьютера. Исключением является лишь индикация ЭКО-режима, идентифицировать светодиоды которой я не смог, но об этом ниже.Как уже писал Саня, все светодиоды управляются контроллером. Контроллер неактивен без нагрузки, поэтому каждая цепь со светодиодом состоит из двух параллельно впаянных входных резисторов (их мы и будем менять), диода и впаянных параллельно диоду полевого конденсатора и выходного резистора (он и есть неотъемлемая нагрузка).

Расчет сопротивления для новых светодиодовКак известно, одни и те же типы светодиодов, но разного цвета свечения отличаются по яркости свечения при одном и том же сопротивлении в цепи, т.е. проще говоря красный светодиод SMD 3528 в цепи с резистором номиналом 1,5 кОм будет светить более тускло, чем такой же зеленый светодиод SMD 3528 с резистором такого же номинала.Как и в случае с панелью SuperVision, в обычных приборных панелях для определенных цветов свечения светодиодов подобран определенный номинал парных или одинарных резисторов.

SMD 3528:Зеленые светодиоды — сопротивление 1,5 кОм + 1,5 кОм (суммарно (1,5+1,5)/2/2 = 750 Ом);Синий светодиод (дальний свет) — сопротивление 1,1 кОм + 1,0 кОм (суммарно 525 Ом);Красный светодиод (ручник) — сопротивление 1,3 кОм + 1,3 кОм (суммарно 650 Ом);Красные светодиоды — сопротивление 1,5 кОм + 1,3 кОм (суммарно 700 Ом);Желтые светодиоды (правая секция) — сопротивление 1,2 кОм + 1,3 кОм (суммарно 625 Ом);Желтые светодиоды (ABS, центральная секция) — сопротивление 1,5 кОм + 1,3 кОм (суммарно 700 Ом).

Светодиоды Эко-режима:Белый светодиод — сопротивление 1,8 кОм + 1,8 кОм (суммарно (1,8+1,8)/2/2 = 900 Ом);Зеленый светодиод — сопротивление 1,5 кОм (суммарно 1,5 кОм);Красный светодиод — сопротивление 1,5 кОм + 1,5 кОм (суммарно 750 Ом).

В моём случае все светодиоды зеленого света были заменены на синие, кроме этого были изменены по цвету некоторые другие индикаторы. Синие светодиоды SMD 3528 я выпаял из автомобильной лампочки, которую нашёл по смешной цене на авторынке.

Таким образом с одной лампочки я получил 10 синих светодиодов, которых вполне хватит на все мои нужны.

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
