Стрелочные индикаторы
В некоторых случаях не работают стрелки или ведут себя с резкими скачками, опускаясь к минимуму и поднимаясь к максимальным значениям произвольно. Виновником подобного поведения служит слабый контакт в электроцепи с массой.
Обычно «отрицательный» провод, отведенный от приборной панели, фиксируется на приборной перегородке, отделяющей моторный отсек и салон. Обнаружить его удастся после демонтажа из своего гнезда магнитолы. Стоит учесть, что для автомобилей с установленной внештатной сигнализацией для удобства крепления подобного провода с массой зону контакта перенесли в другое более комфортное место. Часто на станциях специалисты скрывают его за облицовкой салона, где стоит левая нога водителя.
Проблему с контактом может создавать и кабель массы от магнитолы. Случается дефект при слабо зафиксированном проводе приборной доски. При движении автомобиля контакт укорачивается, что провоцирует поломку. Достаточно просто обеспечить более надежную фиксацию контакту массы.
Снятие торпеды пошагово
- Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
- При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
- Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
- Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
- Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
- Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.
Торпеда демонтирована, и ее легко можно заменить, поставив новую панель от ВАЗ-2110 или тюнинговать, используя более престижную панель. Сборка должна происходить в обратной последовательности.

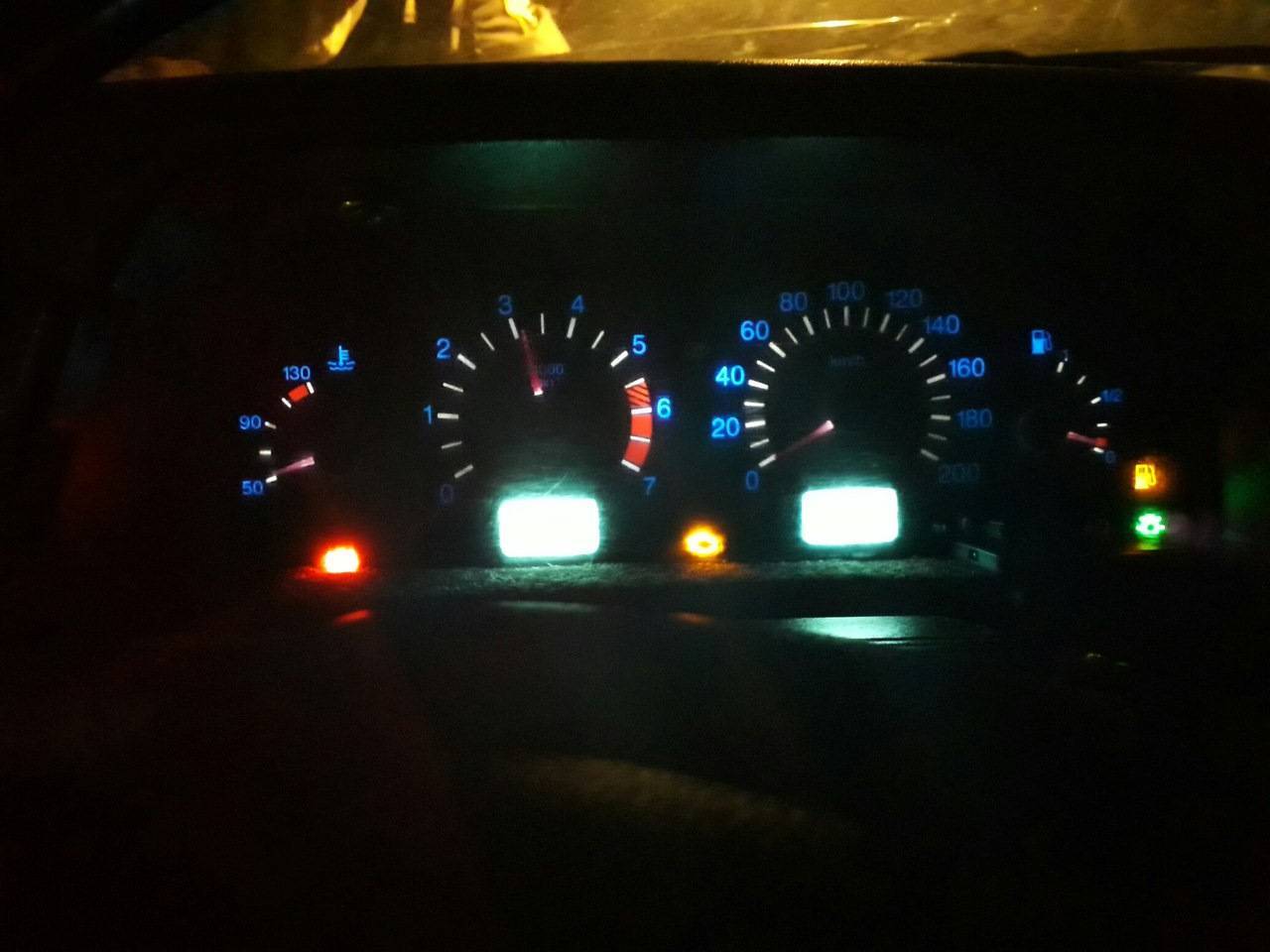

Меняем подсветку приборки в ВАЗ на любой цвет
Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.
Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.
Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.
На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.
Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.
На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.
Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.
Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.
Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.
Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.
Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ. И цвет свечения можно выбирать самому…
Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?
В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.
Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!
Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.
Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.
Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.
Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода. которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.
Окисленные контакты в монтажном блоке.
Ещё одной причиной неисправности могут стать окисленные колодки проводов.
Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.
Предохранительный блок
Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.
Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.
Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.
Проверка контактной группы предохранителей на неисправность.
Замена подсветки на приборной панели
Знак приборной панели на ваз 2110
Для этого необходимо использовать следующий алгоритм:
- Следует вынуть панель.
- Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.
Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.
- Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
- Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».
Остатки клея необходимо убрать.
Можно приступать к замене подсветки.
Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.
Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.
Описание тюнинга приборной панели
Примечание: легче его снять, если потереть ножом то в одном направлении, то в другом.
Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.
Распиновка приборов панели
Примечание: но это еще не все нужно будет запаять проводки лампочек к плате, чтобы они работали.
Теперь надо все собрать обратно и правильно установить.
Подсветка панели управления приборами
Для подсветки печки нужно для начала осторожно снять пластиковые ручки рычагов, которые управляют заслонками, и вынуть стекло. Под ним находится сама печка
Для этого возьмите любой острый предмет (нож или ножницы) и аккуратно подденьте стекло. По его размеру заготовьте фольгу. Она будет дополнительным источником подсветки.
Закрепленная на внутренней стороне стекла, она придаст очень привлекательный вид печке, и подсветка консоли не будет сосредотачиваться только в месте установки светодиода рядом с ручкой.
Следующим этапом будет извлечение патрона с лампой из подсветки блока управления печкой. Лампу нужно заменить на приобретенный светодиод. Чтобы свет распространялся по всему периметру печки, используют светодиодную ленту, которую наклеивают на дно. К контактам обычно припаивают два провода, которые подключаются к патрону.
Все соединения при этом тщательно изолируют. Сборку производят в обратном порядке. Если одна из деталей не работает, снова проверяют все контакты и соединения. Подсветка панели управления печкой станет намного лучше и современнее, свет от нее будет распространяться по всему периметру как днем, так и ночью.
READ Ford kuga 2 замена масла в АКПП
Подсветка консоли управления отопителем (печкой).
Снимаем пластиковые ручки рычажков управления заслонками печки. Снимаем стекло блока управления печкой, подцепив его ножом. Делаем из фольги отражатель и закрепляем его под стеклом блока управления печкой ВАЗ 2109. Если его не изготовить, подсветка консоли будет сосредоточена только в месте установки светодиода подсветки рядом с ручкой управления скоростью вентилятора печки, и будет уменьшаться в сторону противоположной области, что выглядит не слишком привлекательно.
Затем откручиваем нижнюю часть центральной консоли (бороду), извлекаем патрон с лампой подсветки блока управления печкой и меняем лампу на светодиод. Собираем все в обратном порядке.
Надо отметить, что при простой замене лампы подсветки на светодиодную, несмотря на все ухищрения, полностью равномерную подсветку панели управления отопителем получить не удастся. Хотя это все лучше, чем штатная подсветка.
Для окончательной доработки подсветки этого узла лучше всего наклеить на дно светодиодную ленту длиной 10 см, к ее контактам припаять 2 провода (плюс и минус), а провода подключить к патрону лампы подсветки этого узла. Только действуйте аккуратно, не оставляйте неизолированных участков проводов во избежание короткого замыкания!
Светодиодная лента для подсветки панели управления отопителем
Теперь подсветка панели управления отопителем светится ярко и равномерно по всей площади. Причем подсветка эта заметна и днем, и ночью.
Подсветка с помощью LED-ленты
Так выглядит подсветка днем
Однако, если в светлое время суток с подсветкой все здорово, то при наступлении темноты я понял, что яркость такой подсветки для меня избыточна, и неплохо бы сделать ее немного менее яркой. Можно конечно регулировать яркость всей подсветки панели приборов с помощью соответствующего регулятора слева от руля, но яркость остальных ламп подсветки панели приборов меня устраивала, поэтому я поступил по другому. Берем черный маркер, и закрашиваем им покрытие над светодиодами (LED-полоска у меня изолированная) до желаемого уровня светопропускания — и проблема избыточной яркости решена. На фото выше приведен уже доработанный таким образом вариант подсветки. Можно также накрыть светодиодную ленту кусочком тонировочной пленки, эффект будет тот же.
Снятие старой и установка новой панели
Процесс замены на европанель не требует приглашения мастеров высокой квалификации.
Сопровождается предварительной подготовкой:
- отключается питание от аккумулятора;
- убирается руль и облицовочная часть колонки;
- иногда вынимаются сиденья.
Демонтаж старой панели
Инструкция по демонтажу:

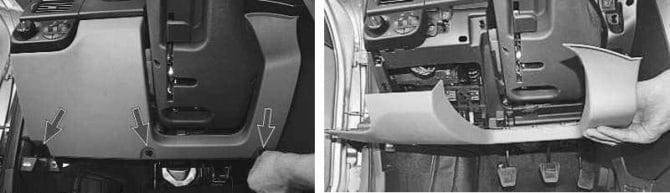

- Демонтируются щитки, расположенные у ног, сидящих впереди людей.
- Из-под ручного тормоза убирается криволинейная заглушка;
- Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
- С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
- Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
- С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
- Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
- Демонтируется монтажный блок и вынимается пластиковый кожух.
Монтаж нового образца панели
Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:
- подгоняется новая комбинация приборов под имеющиеся размеры панели;
- идет полная замена панели на новый образец;
- ведется монтаж евронакладки.
Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.
Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.
Как заменить на приборной панели лампы подсветки
- Руль опускается в нижнее положение.
- Откручиваются два верхних самореза, декоративная накладка вытаскивается.
- Откручиваются три самореза фиксации приборной панели.
- Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
- Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
- После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.
Как заменить лампочки подсветки центральной консоли
При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:
- Отвертка плоская.
- Отвертка крестообразная.
- Новая лампочка.
Инструкция проведения работ:
- Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
- Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
- Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
- Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
- Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
- Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.
Снятие панели на центральной консоли
- Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
- Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
- Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
- Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
- Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
- Подключается аккумулятор.
- Проверяется работа лампочек на панели для приборов.
Как заменить лампочки в кнопках
- Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
- Дефлекторы направляются максимально вверх.
- Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
- Кнопка аварийной сигнализации вытаскивается.
- Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
- Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
- Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
- Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.
Аналогично меняется лампочка для колесика электрокорректора фар:
- Поддевается отверткой и вытаскивается колесико.
- С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
- Лампочка меняется.
Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.
Замена лампочек своими руками
Итак, на твоей Приоре не подсвечиваются стрелочные указатели или информация на ЖК дисплее едва просматривается. Однозначно сгорела одна или несколько лампочек подсветки, и сейчас мы попытаемся их самостоятельно заменить. Для того чтобы добраться до этих лампочек, нужно снять панель приборов.
Панель на Лада Приора
Демонтаж приборного щитка
Для работы тебе понадобится крестовая отвертка длиной около 10 см. Подойдет и более длинная, но ей будет неудобно работать в стесненных условиях. Для начала необходимо снять декоративную накладку приборной панели. Она крепится на 4 винта, причем два нижних закрыты декоративной накладкой под рулевой колонкой. Накладка крепится двумя защелками сверху и тремя поворотными креплениями. Если ты хоть раз заглядывал в монтажный блок, скажем, для замены предохранителей, то справишься с демонтажом накладки в несколько секунд.
Демонтаж декоративной накладки
Сняв декоративную накладку, ты доберешься до двух нижних винтов, крепящих еще одну пластиковую накладку – накладку приборной панели. Отвинчивай их.
Нижние винты накладки ПП Приоры
Теперь найди два верхних винта – они утоплены в панель. Залезть туда длинной отверткой довольно сложно (хотя и реально), поэтому я и предлагал запастись коротким инструментом.
Верхние винты крепления накладки ПП

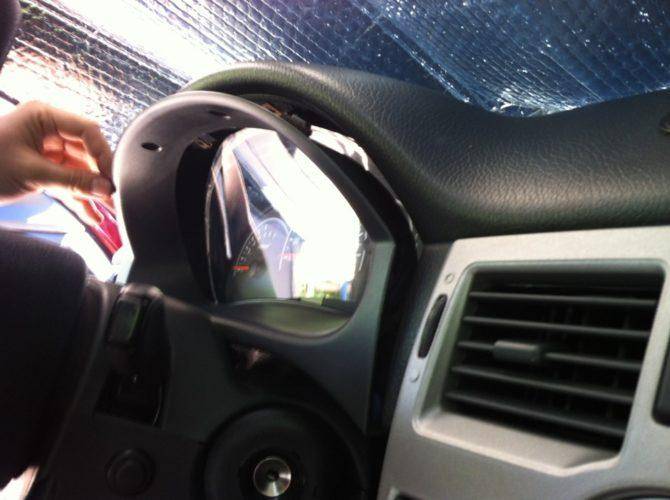

Отворачивай эти винты, и накладка легко снимется.
Снятие накладки ПП Приоры
Осталось снять саму панель указателей Приоры. Она крепится на двух винтах, которые ты легко увидишь, сняв накладку.
Винты, крепящие панель приборов
Отворачиваем их и осторожно выдвигаем щиток, к которому идет жгут проводов, подключенных через зеленую колодку – разъем. Разъем очень удобный: чтобы отключить его, достаточно нажать отверткой на фиксатор и повернуть рычаг
Отсоединение разъема питающего ПП кабеля
Отключаем разъем и снимаем щиток приборов. Кладем его лицевой стороной вниз и видим заднюю часть пяти лампочек – это и есть лампочки подсветки.
Тыловая сторона щитка приборов Приоры
Для того чтобы снять лампочку, ее нужно слегка прижать и провернуть на 90 градусов против часовой стрелки. Вынимай сгоревшие и на их место устанавливай новые.
Какие лампы подойдут
В зависимости от года выпуска панель приборов Лады Приора комплектуется лампочками подсветки двух типов:
- Колба лампочки просто вставляется в патрон, являющийся своеобразным цоколем.
- Колба вставляется на заводе, а ее выводы к этому патрону привариваются точечной сваркой.
Неразборная (слева) и разборная лампочки для подсветки панели приборов Приоры
Разборная конструкция удобна тем, что тебе не нужно покупать всю лампочку в сборе, достаточно запастись колбами, которые продаются отдельно.
Сменные лампочки для подсветки щитка приборов Приоры можно купить отдельно
Во втором случае у тебя есть два варианта:
- Купить лампочку с патроном в сборе.
- Купить лампочку с длинными выводами и, предварительно откусив сгоревшую, припаять новую.
Конечно, первый вариант проще в плане установки лампы, но обойдется дороже. Второй вариант подойдет тем, кто умеет держать в руках паяльник.
