Короб пластиковый для кабеля и проводки: как выбрать размер и тип короба для монтажа проводки

Технология монтажа

Основное преимущество – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при .

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления. Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

  • Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
  • Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
  • Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
  • Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

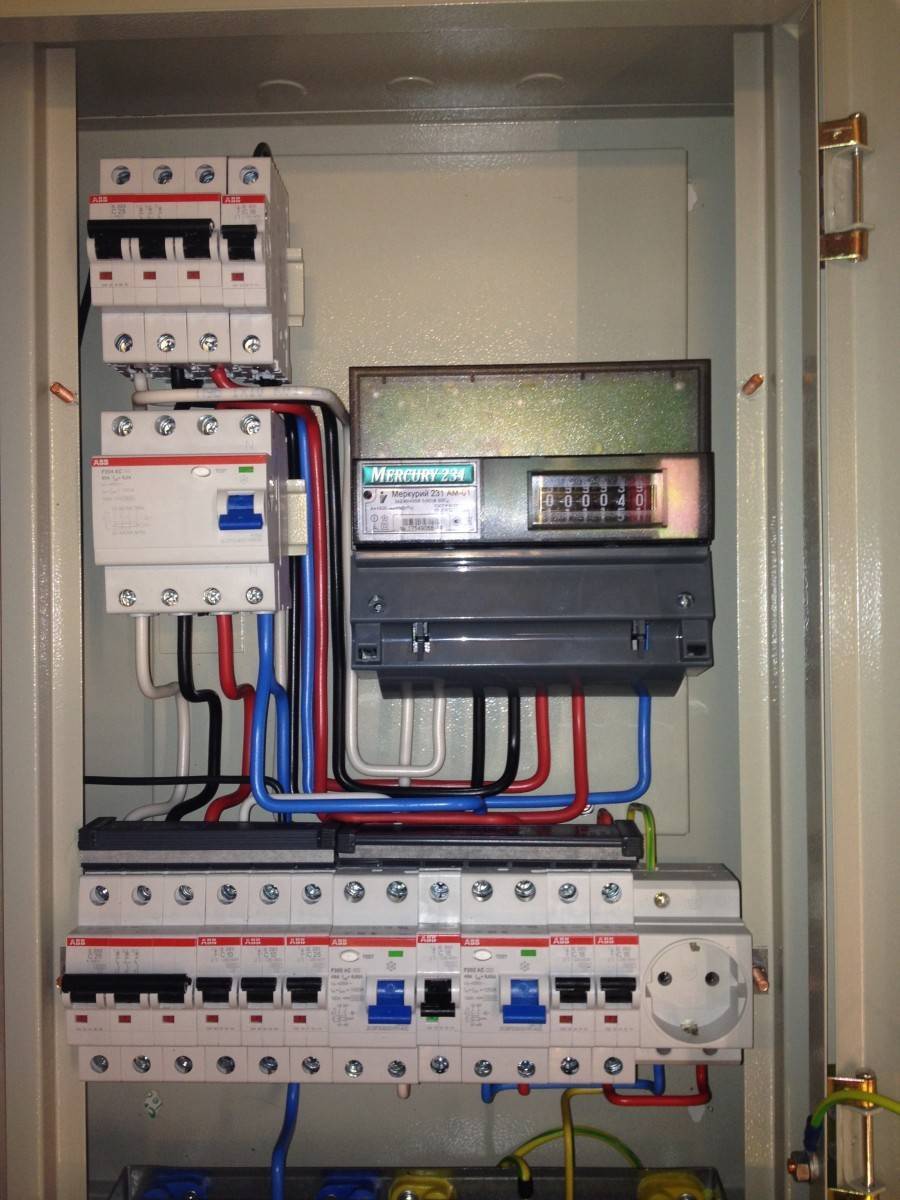

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Габаритные размеры лотка

Габаритные размеры лотка определяются площадью полезного сечения кабеля, прокладываемого в лотке. Высота кабельного лотка должна быть не меньше максимального диаметра самого большого кабеля или пучка проводов в прокладке. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов, также возможна установка в лоток перегородки для разделения силовых и слаботочных сетей. Заполняемость лотков определяется исходя из требований ГОСТ Р 50571.5.52 2011.

При расчете объема кабеля в лотке недостаточно учитывать только его диаметр, потому что при прокладке кабель никогда не укладывается вплотную и параллельно. Рекомендуется использовать полезное сечение кабеля, которое учитывает промежутки между кабелями в лотке.

Расчет полезного сечения одного кабеля осуществляется по формуле :

где:

  • Sп- полезное сечение кабеля, мм2;
  • D — наружный диаметр кабеля, мм, (предоставляет производитель кабеля).

Площадь полезного сечения, занимаемая несколькими кабелями разного диаметра в лотке, рассчитывается по формуле :

где n — количество кабелей одного диаметра.

Полученное значение S’ рекомендуется увеличить на 30%. Этот запас может понадобиться при прокладке дополнительного кабеля:

S=1.3•S’

Далее значение S сравниваем с Sтиз (полезное сечение лотка, в котором размещается кабель) из каталога ДКС и выбираем ближайшее большее значение лотка с учетом требований ПУЭ (п. 2.1.61 изд. 7).

Назначение и материалы

Первая задача кабельканалов — изолировать проводники от горючих оснований. Кроме того, защищают от механических воздействий, ультрафиолета. Еще одна задача — повысить пожарную безопасность. С одной стороны, при нахождении в закрытом пространстве, греться кабели могут сильнее. Но с другой — в закрытом пространстве (правильно смонтированные короба практически герметичны) почти отсутствует поступление кислорода, что ограничит распространение огня. В идеале — он затухнет или не разгорится.

Некоторые виды кабель каналов смотрятся неплохо

Еще одна задача кабель канала — спрятать неприглядные пучки проводов. Не всем пластиковые или металлические короба нравятся, но выглядят они однозначно лучше просто пучка проводов.

Достоинства и недостатки

Еще один плюс прокладки проводки в кабельных коробах — возможность быстрой замены кабелей или прокладки новых. Количество техники и количество кабелей растет постоянно, так что возможность изменить конфигурацию сети важна. При модернизации сети с кабель каналами никаких проблем не возникает — открыли крышки, проложили дополнительные нити или заменили кабель на больший по сечению/более качественный и т.п.

Крышки снимаются, в любой момент можно заменить поврежденный кабель, добавить новый

Еще один плюс — в одном коробе можно прокладывать силовые кабели, линии связи (проводной телефон и интернет, кабельное телевидение и т.п.). Для этого существуют специальные виды кабель каналов — с перегородками внутри которые позволяют отделить силовые нити от малоточных.

Недостаток прокладки проводки в кабель каналах, пожалуй, один — не всегда удается сделать проводку в кабельных коробах эстетичной. В любом случае, один короб выглядит лучше, чем пучок проводов. К тому же есть разные виды кабель каналов — в виде плинтусов, угловых и т.д. Другое дело, что стоят они дороже чем обычные (прямоугольного сечения).

Материалы

Изготавливают кабель каналы из негорючих видов пластика, металла, керамики. Металлические кабельные короба бывают перфорированными или сделанными из цельного куска. Выбирают их в зависимости от типа основания. По горючим основаниям необходима прокладка в цельнометаллических коробах/лотках. Изготавливают металлические кабель каналы из стали, оцинкованной стали, алюминиевых сплавов. Некоторые фирм окрашивают изделия негорючими составами.

Металлические кабель-каналы. Есть обычные — из стали, для скрытой прокладки в стенах, есть — напольные, из алюминия

Меньше всего вариантов керамических кабельных лотков — они дороги и не очень практичны. Чаще всего в домах и квартирах используют пластикаты. Пластиковые кабельканалы отличаются наибольшим разнообразием расцветок. Есть они белые, цветные, с окраской под разные породы дерева.

Ограничения

Что произойдет при коротком замыкании в коробе? Не загорится ли он и не станет ли причиной пожара?

На оба вопроса ответ отрицательный. Короба пластиковые для проводов изготавливаются из вполне конкретного полимера — поливинилхлорида, который не поддерживает горение.

Тем не менее, ограничения существуют. Прокладка проводки в виниловом коробе категорически запрещена в деревянных домах. В них провода должны разводиться в металлической трубе и только в ней.


Использование виниловых коробов в деревянном доме противоречит правилам эксплуатации электроустановок и пожарной безопасности

Почему нельзя проложить проводку по деревянным стенам в коробе?

Видите ли, при коротком замыкании проводки (например, при ее перегрузке и расплавлении изоляции) стенки короба не загорятся, но и не помешают возгоранию смежных конструкций. Они просто расплавятся. А вот металлическая труба даже при замыкании прямо на ее стенки продержится время, достаточное для срабатывания защитного автомата в щитке.

Какие именно виды труб используют под проводку в деревянных постройках:

ИзображениеВид труб


На фото разводка проводов освещения по деревянному перекрытию выполнена в стальной трубе

Стальные водогазопроводные. Их преимущество — низкая цена, недостаток — склонность к коррозии при высокой влажности.


Проводка в медной трубе может быть не только безопасной, но и стильной

Медные. Здесь обратная картина: стенки труб не боятся ржавчины, зато разводка проводки в трубе обойдется владельцу в значительную сумму.


Проводка в гофрированных металлорукавах

Нержавеющие гофрированные металлорукава. Они представляют собой разумный баланс дешевизны и долговечности: погонный метр трубы обойдется покупателю в 135-200 рублей, а служит она неограниченно долго даже в сырых помещениях.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.Определить длину куска можно 2 способами:

  1. С помощью рулетки.
  2. Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

  • канцелярского ножа;
  • ножовки;
  • усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Конструкция

Выпускается несколько типов кабель-каналов:

  1. открытые или с открывающейся крышкой. Их еще называют «коробами» или «лотками». Наиболее популярны, поскольку обеспечивают доступ к проводу в любом месте;
  2. глухие жесткие. Выполнены в виде трубы. Крепятся хомутами и чаще всего вмуровываются в стену: это дает возможность заменить перегоревший кабель, не вскрывая штробы;
  3. глухие гибкие:

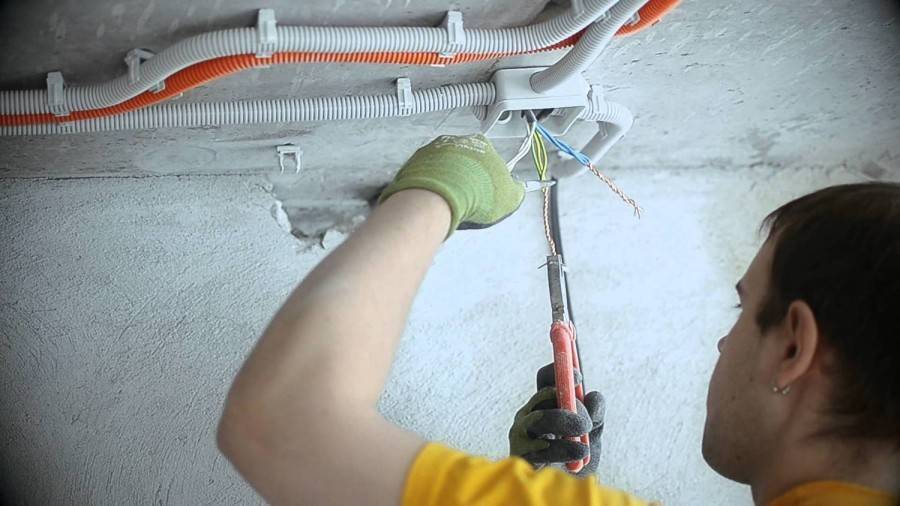

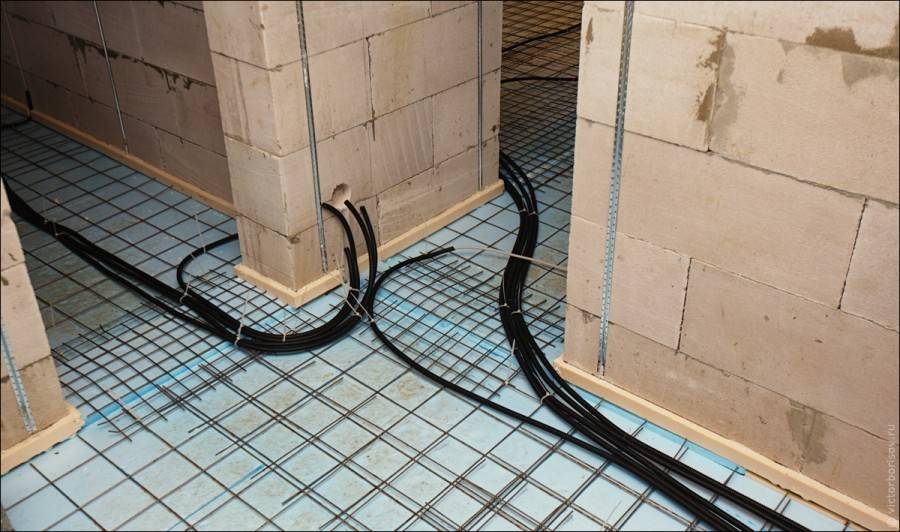

    • гофрированные. Пластиковые гофры герметичны, потому защищают кабель от влаги и могут применяться даже под водой. Стальные — прочнее, но не герметичны, поскольку изготавливаются путем спирального скручивания оцинкованной ленты. Применяются гофрированные кабель-каналы на неровных поверхностях и на участках с большим числом поворотов;
    • цепные (траки). Состоят из нескольких коротких жестких элементов, соединенных друг с другом шарнирно. В основном применяются для подключения станков и другого оборудования на производстве.

Кабель-каналы с открывающейся крышкой делятся на разновидности по ряду признаков. Один из них — форма сечения.

Вариантов достаточно много:

  1. П- и Ш-образные. Самый востребованный тип. Крупноразмерные короба называют «парапетными», небольшие — мини-коробами. У Ш-образных внутреннее пространство разделено перегородкой на две секции, что позволяет отделять слаботочные линии (интернет, видеонаблюдение, домофон) от силовых. Есть модели со съемной перегородкой. Для нее в корпусе предусмотрены пазы;
  2. овальные. Предназначены для монтажа на полу. Так провода прокладывают в крайнем случае, когда нет возможности подобраться к электроточке по стене. Например, для подключения розеток на островном кухонном столе. Овальная форма придана изделию для того, чтобы при ходьбе за него не цеплялись. Еще отличительная черта — повышенная прочность (увеличена толщина стенок);
  3. треугольные (электротехнический плинтус). Как ясно из названия, укладываются в углу между полом и стеной. Внешне похожи на обычный плинтус, но внутри содержат полость для кабелей. Такой короб наиболее предпочтителен, поскольку он не портит интерьер;
  4. угловые. Подобный кабель-канал можно было бы назвать «электротехническим багетом», но такое наименование за этими изделиями почему-то не устоялось. Крепят их в углу между стеной и потолком. Конструктивно угловой короб похож на электротехнический плинтус, но имеет два существенных отличия: небольшой размер и менее прочная стенка;
  5. лестничные. Напоминают приставную лестницу с перекладинами и применяются на производстве для прокладки тяжелых магистралей из многих кабелей. Такие лотки крышками не оснащаются.

Это основные формы. Также выпускаются дизайнерские короба — полукруглые, многоугольные и т.д.

Следующий отличительный признак – тип стенки:

  1. сплошная. Это обычный вариант, наиболее распространенный;
  2. перфорированная. Смотрится менее привлекательно, чем предыдущий, потому применяется в производственных помещениях, монтажных шкафах и пр. Но имеет ряд достоинств: низкая стоимость (за счет небольшой материалоемкости), меньший вес, интенсивное отведение тепла от проводов. Короб с перфорацией проще крепить (отверстия уже имеются);
  3. проволочная. Лотки из проволоки — самые дешевые. Но главное их достоинство состоит в том, что они не собирают на себе пыль. Их применяют на складах и подобных объектах, где довольно грязно.

Кабельные каналы различаются и по назначению.

Наряду с электротехническими, выпускают короба для светодиодных лент, у них две особенности:

  • прозрачная крышка;
  • площадка в корпусе, установленная под углом 45 градусов.

СД-ленту наклеивают на площадку и закрывают крышку, после чего короб превращается в светодиодный светильник. Лента надежно защищена, потому такую подсветку применяют даже на днище автомобиля.

Защелка крышки тоже имеет несколько вариантов. Наиболее долговечен двойной замок.
