Маркировка проводов, кабелей: расшифровка, цветовая маркировка

Маркировка проводов при монтаже электрощита

В практике электрика часто приходится оперировать с множеством кабелей и проводов. Наиболее типичный случай – ввод кабелей в электрощит дома или квартиры. При этом может быть, кроме вводного, 20-30 и более кабелей.

При этом возникает проблема – как потом, при расключении в электрощитке эти кабели опознать. Особенно, если кабелей больше трех, а монтаж растягивается на несколько дней.

Обычно электрики пишут маркером на кабеле название потребителя. Например, “Свет сп 1” или “Роз кух стол”. При этом необходимо на концах кабеля обмотать участки 3-5 см белой изолентой, чтоб было на чём писать. Более продвинутые покупают специальные цифровые маркеры или бирки, но я считаю их неудобными – при монтаже они могут цепляться или совсем потеряться.

Я предлагаю способ маркировки кабелей, описанный ниже. В последнее время перехожу на него.

Маркировка жил для электромонтажных решений

Недаром в начале статьи была высказана мысль, что цветовая маркировка проводников значительно упрощает процесс монтажа.

Если вы самостоятельно разводите электрические провода в квартире или частном доме, подбирайте провода по нормам, при подключении электроприборов устанавливайте автоматическую защиту, разводите провода в распределительных коробках, не нужно перепроверять, где фаза, ноль, земля есть – цвет изоляции подскажет.

Некоторые примеры электроустановок, где важна маркировка:

Галерея изображенийФотографии от В зависимости от того, какие электроустановки подключаются и куда дальше направляются кабели, проводники соединяются в распределительных коробках. Для каждого проводника в корпусе розетки имеется специальный контакт. Контакты обычно тоже маркированные, винтовые или зажимные. Силовой проводник обычно подключается к верхним неподвижным контактам, земляной — к шине заземления. Простейшая схема: нулевой провод направляется непосредственно к лампам, а фазный — непосредственно к выключателю, откуда также перенаправляется к светильникам Подсоединение проводов в распределительной коробке Установка электророзетки Подсоединение линий к автоматам Установка люстры или светильника

Есть кабели с большим количеством жил, которые красить не представляется целесообразным. Примером может служить самонесущий изолированный провод, в котором используется другой способ определения проводников. Один из них отмечен небольшой бороздкой по всей длине. Рельефная жилка обычно служит нейтральным проводником, остальные играют роль линейных.

Чтобы различить жилки, их маркируют скотчем, термоусадкой, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажа они должны издавать кольцо – дополнительное опознавание.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

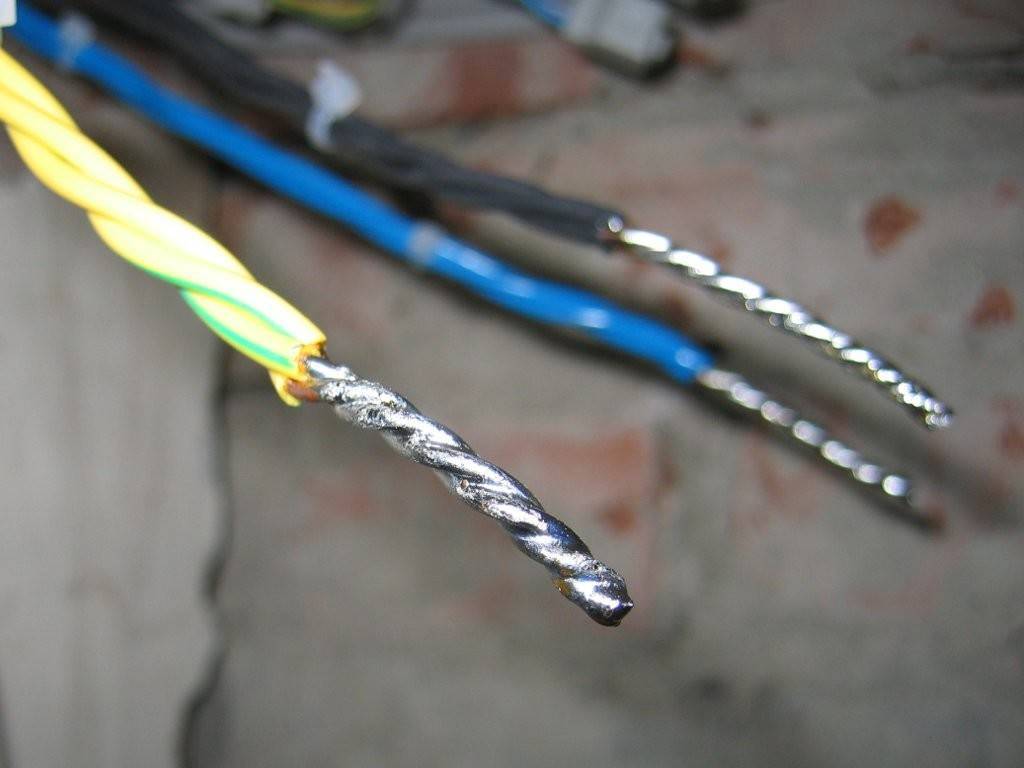

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности

Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Разновидности кабелей

Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.

Для передачи информации

Для передачи информации используют такие кабели:

RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.

Силовые

С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:

ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.

Специализированные

Эти изделия применяются в условиях, отличающихся от стандартных такими параметрами, как температура, давление, влажность и т.д.:

ПНСВ — он не передает, а потребляет энергию. Применяют при создании системы «теплый пол».
ВПП — для подключения насосов, расположенных в скважинах.
РКГМ — для разных нагревательных устройств и т.п.

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

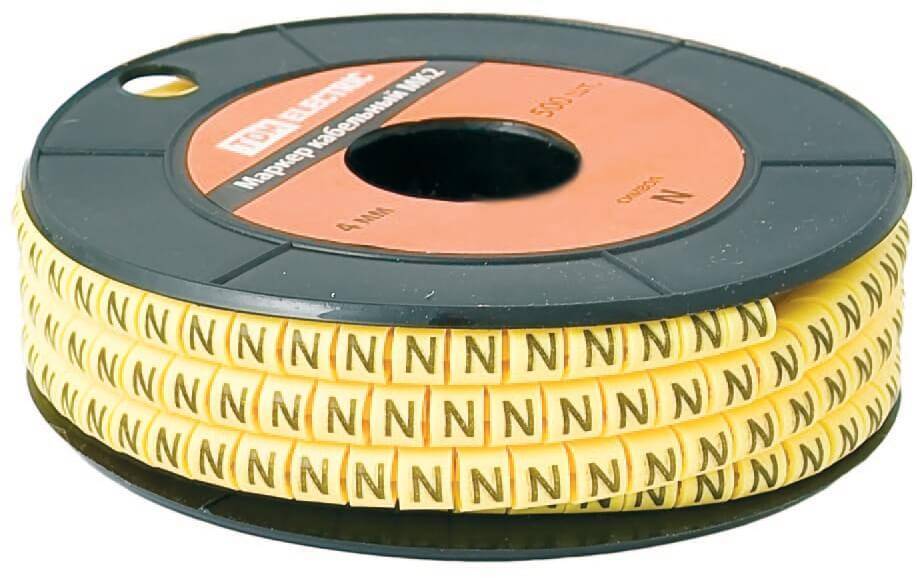

Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т.д.

Цели маркировки проводов

Обозначение кабельных линий и проводов производится с целью упростить монтажные работы, ремонт и профилактическое обслуживание объектов в процессе эксплуатации. Для повышения мер безопасности, которые снижают вероятность аварийных ситуаций и травматизма обслуживающего персонала.

Фактически маркировка начинается при изготовлении кабелей и проводов, производители обязаны делать изоляцию проводов разного цвета, который устанавливают международные требования, российские руководящие документы ПУЭ (Правила устройства электроустановок), ПТЭЭП (правила тех.эксплуатации электроустановок), разные ГОСТы и стандарты.

Советы профессионалов

Алюминиевую проводку лучше всего заменять алюмомедной – такого же диаметра (данное правило применимо и для Таблицы 2)

Если же вы заменяете медный кабель алюмомедным, сечение нового кабеля должно соотносится с медным как 5 к 6.

При трехфазном питании приборы лучше всего разбить на группы таким образом, чтобы нагрузка на каждую из фаз была приблизительно одинаковой.

При покупке, необходимо обратить внимание на маркировку, поскольку продавцы могут мошенничать – выдавать алюмомедные кабеля за медные, тем самым нанося существенный урон вашему кошельку. Чтобы этого не случилось, необходимо:Обратить внимание на маркировку (отечественные алюмомедные изделия маркированы буквосочетанием АМ).
Если маркировка отсутствует, либо кабель произведен за границей (не учитывая страны СНГ), достаточно соскоблить верхний слой – медная жила однородна, в отличии от алюмомеди. В последнее время все более распространенным становится прокладывание кабелей при помощи гофрированных труб (гофр)

Ниже приведены преимущества гофр, а также особенности эксплуатации:Пониженная воспламеняемость гофр сводит к минимуму вероятность возникновения пожара при замыкании проводки.
Гофра защищает проводку от механических воздействий и повреждений.
Продеть провод в гофру тем сложнее, чем больше ее длина; поэтому его конец сначала прикрепляют к тонкой проволоке, которую намного проще продеть через гофру

В последнее время все более распространенным становится прокладывание кабелей при помощи гофрированных труб (гофр). Ниже приведены преимущества гофр, а также особенности эксплуатации:Пониженная воспламеняемость гофр сводит к минимуму вероятность возникновения пожара при замыкании проводки.
Гофра защищает проводку от механических воздействий и повреждений.
Продеть провод в гофру тем сложнее, чем больше ее длина; поэтому его конец сначала прикрепляют к тонкой проволоке, которую намного проще продеть через гофру.

Для прокладывания бытовой электропроводки рекомендуется использовать многожильные провода, поскольку они являются более гибкими.

Экранирование кабеля

Силовые – при значительной мощности дают наводки в виде электромагнитного излучения на 50 Гц и кратных частотах. Вероятность приема подобных импульсов возрастает при прокладке рядом с ними сигнальных трасс (телефонных ит.п.), поэтому если есть такая необходимость, то все силовые кабели должны быть заэкранированы. Экран повышает стоимость кабеля и работает только в случае заземления, но зато дает полную защиту от создаваемого кабелем паразитного электромагнитного излучения.

При перепечатке материалов активная ссылка на сайт услуги электрика обязательна!

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.

Бирки на кабель

Маркировка проводов

Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.

Маркировка проводов — какая буква что обозначает

И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:

В — ПВХ;
П — полиэтилен:
Р — резина;
Н — найрит;
Л — хлопковая оболочка, покрытая лаком;
О — хлопчатобумажная оплетка с пропиткой;
М — из маслостойкой резины;

Но на этой позиции может находится информация о конструкции или назначении провода:

Г — гибкий;
Т — для прокладки в трубах;
С — соединительный;

После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).

Провода — П — обычный, круглый, ПП — плоский

При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:

АППВ:
- А — алюминиевые жилы;
- ПП — провод плоский;
- В — виниловая изоляция;
ПНСВ:
- буквы А нет — жилы медные;
- ПН — провод нагревательный;
- С — стальная жила, круглая;
- В — оболочка ПВХ;
ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
- П — провод;
- В — виниловая оболочка (ПВХ).
А и АС — алюминиевый провод неизолированный, АС — скрученный.
ПР — провод с резиновой изоляцией.

Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.

Какой калибр AWG использовать?

Справочная таблица

Чтобы правильно выбрать диаметр проводов, вначале посмотрите какой максимальный ток потребляет коптер, затем найдите подходящий провод в таблице ниже.

Есть несколько правил, которым следую я. Замечу что максимально допустимый ток зависит от качества изготовления провода, а также от материалов; эта таблица и инструкция подходят только для медных проводов.

13AWG Wire - 130A
14AWG Wire - 110A
16AWG Wire - 70A
18AWG Wire - 45A
20AWG Wire - 27A
22AWG Wire - 17A

Если используется подходящий по току провод, то падение напряжения на нем очень маленькое, а потери энергии незначительны, т.е. риск перегрева минимальный.

В большинстве своих коптеров с 5″ винтами я предпочитаю использовать провод сечением 14AWG, даже там, где ток немного превышает допустимый. Это не проблема по нескольким причинам: провода короткие, а ток превышает допустимый всего несколько секунд.

Учтите, что более тонкие провода легче, они более гибкие и с ними проще работать.

Избегаем узких мест

Когда мы соединяем 2 провода, то максимально допустимый ток проходящий через них определяется наиболее тонким проводом. Т.е. при соединении 2 компонентов, всегда используйте провода сечением как у уже имеющихся компонентов.

Например, при подключении разъема XT60 к плате распределения питания я всегда использую провод такого же сечения, что и у аккумуляторов. Если у аккумулятора провод 14AWG, то и мой провод от XT60 тоже будет сечением 14AWG.

Еще один пример: если я хочу удлинить провода от регулей, а на регулях стоят провода 18AWG, то и новые провода будут сечением 18AWG.

Этот способ подходит для всех компонентов. Конечно, вы можете использовать более толстые провода, дополнительных преимуществ это не даст, только зря увеличите вес.

Почему в разных источниках указывается разный максимально допустимый ток?

Возможно, в разных источниках вы видели разные цифры. Эти цифры показывают максимально допустимый ток при определенном нагреве проводов и при определенных условиях тестов. В разных отраслях — разные стандарты, поэтому и цифры будут отличаться. Для коптеров будет достаточно вышеприведенной таблицы.

Имеет ли значение напряжение?

Для нашего хобби напряжение не так важно, т.к. мы работаем с напряжением в пределах 30 вольт. Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В

Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В.

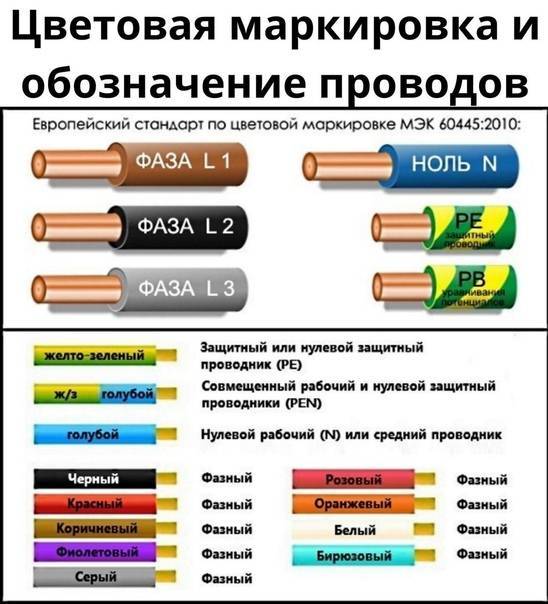

Маркировка кабелей цветом

Помимо буквенно-цифровых обозначений и надписей применяется цветовая маркировка. При это перечень цветов регламентируется ГОСТом 28763. Согласно этому документу, каждому цвету оболочки соответствует конкретный провод:

голубой означает нулевой провод;
черный – фазный;
желто-зеленый – заземляющий;
желто-зеленый с голубыми метками – совмещенные нулевой и заземляющий проводники.

Отметим, что для фазного проводника, в соответствии с ПУЭ, допускается использование коричневого цвета

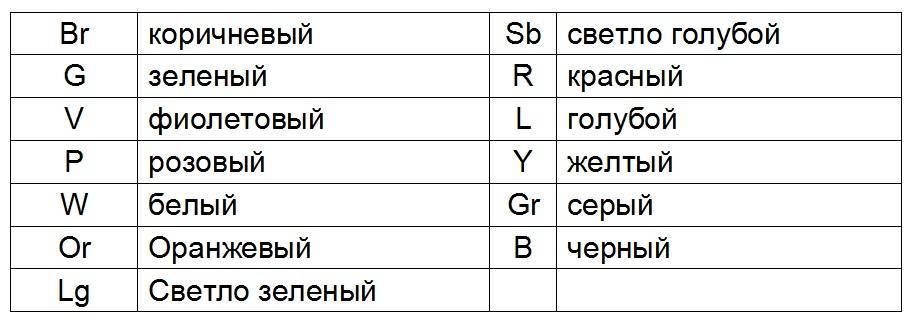

Более подробно о цветовой маркировке можно узнать из следующей таблицы.

Таким образом, приобретая кабель необходимо обратить внимание на цветовую маркировку, поскольку она может не соответствовать вашим требованиям в реальности, а следовательно, возникнут сложности при монтаже кабеля и его дальнейшем обслуживании. С другой стороны, маркировка цветом никоим образом не влияет на качество продукции, а потому, используя кабель с нестандартной расцветкой жил, следует четко определиться, какой цвет будет соответствовать каждому конкретному проводнику

Таблицы

Все фотографии кликабельны. Нажмите, чтобы увеличить.

Силовые кабели с ПВХ и резиновой изоляцией.
Контрольные кабели
Кабель с БПИ — бумажной пропитанной изоляцией

Отечественные провода и шнуры:

Расшифровка маркировки и аббревиатур проводов: КСПВ, КПСВВ, КПСВЭВ, ПНСВ, ПВ-1, ПВ-3, ПВС, ШВВП, ПУНП, ПУГНП.
Подвесные провода: А, АС, СИП, Нг
Силовые, установочные провода и соединительные шнуры.
Монтажные провода

Маркировка зарубежных кабелей:

Силовой кабель
FROR итальянские кабели: итальянский стандарт CEI UNEL 35011
Контрольный кабель
Кабель безгалогеновый огнестойкий
Кабели с изоляцией из шитого полиэтилена

Монтажные провода:

Монтажные провода зарубежных производителей

Устройства для нанесения маркировки

Обозначение проводки – это серьезное и ответственное дело. Каждый шкаф или щит внутри должен содержать специальные метки, которые дают понимание о схеме подключения и расположения элементов цепи. Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время. Поэтому для удобства используются специальные приспособления, которые осуществляют маркировку кабелей и проводов в щитке.

Принтер для обозначения проводки в электрощитах – это устройство, которое используется для печати бирок и этикеток, на которых отображается маркировка при монтаже проводки. На фото изображен мини принтер, с помощью которого можно маркировать провод или кабель.

На видео показывается, как пользоваться таким принтером:

Если вы не занимаетесь профессионально электромонтажными работами, то в приобретении специального маркировочного принтера нет смысла. Альтернатива этому устройству — кабельные маркеры, например от фирмы ИЭК, показаны на фото ниже:

С их помощью можно быстро маркировать силовые и слаботочные линии в шкафах. Более дорогое удовольствие — использовать систему маркировки графопласт, о ней вы можете узнать из сети.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.
