Как правильно подключить розетку от розетки

Способы подключения

Способы подключения розеток

Перед тем как подключить много силовых розеток подряд важно разобраться с существующими способами их подсоединения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

  • Параллельное подключение, при котором розетки нужно соединять «звездой».
  • Последовательное соединение, по-другому называемое «шлейфом».
  • Комбинированное включение, использующее шлейф и «звезду».
  • Соединение «в кольцо».

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на установочных изделиях. Параллельное соединение «звездой» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный способ (или шлейф) применяется, когда на данной линии включается целый ряд устанавливаемых одна за другой розеток. Отдельные контакты (фаза и ноль) между собой подсоединяются в параллель, последовательным способ называют лишь из-за порядка расположения розеточных узлов.

При комбинированном включении на отдельных участках изделия устанавливаются в ряд, после чего от одного из них обустраивается «звезда».

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

  • Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
  • Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.
  • Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
  • Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
  • Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
  • Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

  • Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
  • В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
  • А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов – «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Как правильно подключить розетку от розетки

Общая схема подключения группы розеток шлейфом

Наиболее популярным способом соединения розеток является установка перемычек между их клеммами.

Плюсы такого решения следующие:

  • простота выполнения;
  • нет необходимости штробить стены для новой линии;
  • быстрота проведения;
  • минимальный расход материалов.

Минусы тоже имеются:

  • большое количество соединений способствует нагреванию цепи;
  • есть риск отхода проводов и короткого замыкания;
  • сверлить и резать все-таки придется — нужно проделать каналы и отверстие под стакан.

Если тщательно выполнять каждый этап работы, конструкция получится крепкой и безопасной.

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки – фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

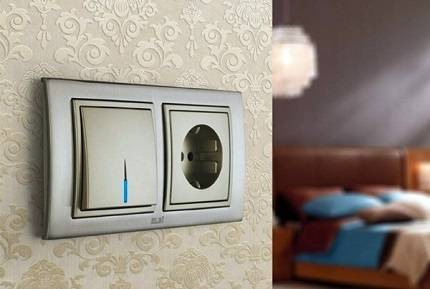

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Как подключить интернет-кабель к розетке

Разобравшись с тем, какие розетки и провода подходят для интернет-соединений, можно переходить к описанию самого процесса их формирования. Предстоящие работы, прежде всего, различаются по виду монтажа (открытый и скрытый). В первом случае используются изделия накладного типа, а во втором – их встраиваемые аналоги. Кроме того, потребуется разобраться с типом кабеля, подсоединяемого к розеткам. Для этих целей применяется кабельное изделие, прокладываемое в специальных каналах, имеющихся в пластиковых плинтусах и не связанных с силовыми трассами.

Что такое распиновка и расключение кабеля

Перед тем как подключать интернет-розетку самостоятельно – сначала потребуется разобраться с особенностями процедуры обжима контактных соединителей

Основное, на что обращается внимание в этом случае – порядок расположения контактов на ее соединительных клеммах (распиновка)

Схема распиновки (расключение) интернет-кабеля

Под распиновкой (расключением) понимается последовательность обжима подводящих жил на интернет-розетке или коннекторе RJ45. Схема, согласно которой проводится эта операция, обычно нанесена на модуле с разрезными контактами с двух сторон. При этом для обозначения конкретного контактного соединения используется цветная маркировка.

На фото ниже представлен модуль от розетки Legrand с цветной маркировкой для укладки проводов.

Модульный разъем интернет розетки Legrand с указанием цветовой маркировки проводов

Дополнительная информация: Для розеток с разъемом RJ45 рекомендуется выбирать 4-х парный кабель UTP из серии «5E» (фото справа).

С его помощью удается обеспечить скоростное соединение с Интернет (до 1 Гбит в секунду на удалении до 100 метров).

Подключаем встраиваемую розетку для Интернета

При скрытом способе установки интернет-розетки утапливаются в нише, специально пробуренной в толще стены. Туда предварительно вставляется и крепится на алебастр специальный подрозетник в виде пластикового стакана. При этом подводящие провода прокладываются в скрытых под слоем штукатурки штробах, так что наружу выходят только подсоединяемые к розетке концы.

Интернет-розетку под разъем RJ45 можно подключать к Интернет двумя способами: по стандартам «А» или «В» (на выбор пользователя). Чаще всего используется второй вариант. Для того, чтобы разобраться, куда какие провода подключаются, потребуется внимательно осмотреть корпус, снять крышку и изучить маркировку. На ней должно быть указано соответствие контактов выбранному стандарту по цвету изоляции проводников.

Порядок подключения Интернет розетки внутренней установки выглядит следующим образом:

  1. Сначала в стене монтируется подрозетник, в который будет устанавливаться розетка.
  2. Далее в установленный подрозетник скрыто в стене прокладывается кабель UTP. Свободная длина кабеля для подключения должна быть около 20 см.
  3. После этого нужно снять наружную защитную оболочку витой пары, стараясь не повредить изоляцию внутренних жил.
  4. Защитная оболочка кабеля снимается примерно на 5 см, после чего следует расплести внутренние пары проводов.
  5. Расключение производится в соответствие с цоколевкой по стандарту TIA 568 (А или В) по цветовому признаку (маркировка указана на модуле с разрезными контактами).

На одной стороне модуля должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Подробная пошаговая инструкция подключения розетки представлена в фото галерее.

Подключаем розетку наружной установки

Накладные (наружные) розетки подключаются точно таким же образом, как и в случае скрытой установки. Точно также с отвода провода снимается изоляция и раскручивается витая пара, концы которой зачищаются и подготавливаются к коммутации на контактах. Схема подключения Интернет-розеток выбирается в зависимости от их типа.

На завершающей стадии работ останется лишь установить интернет-розетку на место и надежно закрепить ее на стене.

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

  • Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
  • Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Двухклавишный блок

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

  • перфоратор;
  • болгарка;
  • уровень;
  • рулетка;
  • индикатор;
  • нож;
  • плоскогубцы;
  • отвертка;
  • карандаш;
  • шпатель;
  • цемент;
  • песок;
  • грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

  1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
  2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
  3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

  1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
  2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
  3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
  4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
  5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.

Установка розеток в любой квартире

Стандарт установки

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:

Выбор кабелей

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

  • розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
  • штепсельные розетки устанавливают в 50–100 см от пола;
  • «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Особенности установки в панельном доме

Панельные дома имеют нюансы:

  • для электропроводки, монтируемой по открытому методу, не потребуется сверлить место для коробки;
  • в случае с закрытой электропроводкой потребуются штробы для проводников, при этом кабель прокладывается в гофре.

Использовать гофру обязательно. Она защищает проводник от разрыва, который может привести к замыканию и неработоспособности розеток и выключателей.

Коробку можно зафиксировать с помощью гипсового раствора. Когда он высохнет, продолжается процесс подключения электрической арматуры.
Электророзетки – это обязательный атрибут в доме. По виду монтажа разделяются на накладные и внутренние. Выбор зависит от типа электропроводки. Способ подключения у них одинаков и не вызывает сложностей. Подключить розетку может даже обычный человек

Важно лишь соблюдать инструкцию по монтажу и требования безопасности при работе с проводами

Правильное соединение розеток шлейфом

Все розетки, находящиеся на одной электрической группе имеют одну схему соединения – параллельную. Но «параллелить» розетки можно разными способами: соединять их в распаячных коробках (скрутки, клеммы, пайка) — 1. или же соединять их между собой на клеммах, минуя эти коробки (соединение шлейфом ) — 2 .

Какое соединение розеток выбрать. Соединяя розетки шлейфом можно существенно сэкономить на материале – провода, коробки и, соответственно значительно сократить трудозатраты. Однако в настоящее время в Правилах Устройства Электроустановок (ПУЭ) имеется чёткий и однозначный запрет на разрыв РЕ – проводника («земли»).

В случае, если вы меняете электропроводку у себя в квартире (доме) опасаться особенно нечего – ведь вам не нужно официально вводить объект в эксплуатацию, но согласитесь, лучше спать спокойно, зная, что электропроводка вашего жилья в порядке и соответствует всем нормативным требованиям электробезопасности.

Как правильно сделать соединение розеток шлейфом. не нарушив при этом ПУЭ? Альтернатива есть: на рисунке показан метод такого соединения розеток. Способ достаточно старый, но проверенный, и для надёжности лучше не ограничиваться «земляным» проводом, а оставить неразрывными и токоведущие провода – фазный и нулевой.

При таком соединении розеток нагрузка на клеммы первой розетки, куда «приходит» питание будет ограничиваться лишь мощностью бытовых электроприборов, включенных в неё. Такой способ соединения розеток продляет срок их службы и, самое главное сохраняет РЕ – проводник («землю») неразрывным.

Copyright 2010-2016 При использовании материалов сайта активная ссылка на remont220.ru обязательна

Сайт использует файлы cookie . Продолжая просмотр сайта, вы соглашаетесь с использованием файлов cookie.

Устройство: преимущества и недостатки

До недавнего времени присоединение различных элементов — розетки и выключателя — производили в отдельной распределительной коробке, а потом их разносили в те места, которые были определены проектом. Сейчас на первое место выходит экономия: как времени, так и усилий. Спаренные конструкции дают возможность провести операцию гораздо быстрее.

Плюсы

Среди достоинств совмещенных блоков:

  1. Более простая схема, благодаря которой нет необходимости в прокладывании проводов к каждому элементу.
  2. Достаточно легкая разметка из-за большего размера блока.
  3. Максимально быстрый монтаж на стены.
  4. Минимальное количество отверстий.

Нельзя сказать, что у этого решения нет недостатков.

Минусы

К ним относится:

  1. Высокая цена. Совмещенные блоки, что естественно, стоят дороже, чем отдельные элементы.
  2. Непрактичность. Если из строя выходит одна составляющая устройства, то чаще приходится менять весь блок.
  3. Возросшая нагрузка на провода. В этом случае необходим расчет их сечения, иначе риск перегрева будет высок. Для подключения блочного устройства рекомендуют учитывать максимальную нагрузку.
  4. Ограничения в расположении. Совмещенный элемент уже не поместить в верхней части стены, так как в этом случае вид комнаты будет портить вилка и кабель электроприбора, необходимого постоянно. «Включать свет» станет не очень удобно, особенно в темноте.

Самый большой минус — необходимость замены всего блока, если один из элементов неожиданно откажется работать. Со всеми остальными недостатками можно смириться. Но оправдана ли покупка такого изобретения?

Что лучше: совместно или отдельно?

Еще совсем недавно таких «хитрых» конструкций в продаже вовсе не было. Люди спокойно обходились без них, так как большой надобности в совмещении в одном блоке приборов, совершенно различных по функциональности, не было. Традиционная схема имела и имеет преимущества:

Если сравнивать обычные устройства и новомодные совмещенные блоки, то одно преимущество последних приборов некоторых домашних мастеров очень привлекает. Это более простая прокладка скрытой проводки, если стены сильно «уродовать» не хочется. В этом случае две отдельные канавки и разные отверстия под монтажные коробки делать не потребуется.

Когда использование блоков оправдано?

Самым проблемным местом в квартире многоэтажного дома может стать коридор, который часто не может похвастаться достаточным метражом. И в этом случае объединение выключателя (или нескольких) и точки подключения к электросети помогает решить сразу несколько задач.

  1. Как правило, необходимости в разветвленной розеточной сети в прихожих нет, так как постоянно работающие электроприборы там обычно отсутствуют. Однако периодически хозяевам требуется подключение зарядки мобильного устройства, пылесоса. Кроме того, так может находиться база для радиотелефона. В этом случае совмещенный блок в качестве дополнительной точки обещает максимальное удобство.
  2. Свободное место на стенах коридоров чаще недостижимая мечта, так как их занимают массивные гардеробные шкафы, вешалки и почти обязательный атрибут — зеркало. Часть стены прихожей может отнимать распределительный щиток и счетчик. Если места остается минимум, то компактное коммутационное оборудование — оптимальный выход.
  3. Объединение розетки с выключателем дает возможность сэкономить на электропроводке. Блок — спасение, если нет желания портить стену прихожей. Выделять место, еще оставшееся свободным, под второй распределительный щит также не понадобится.

Все эти ситуации — нередкое явление в многоквартирных домах, поэтому множество проблем поможет решить одна, но универсальная конструкция.

Цены

Цена блоков «розетка-выключатель» хозяев не разорит, но из-за двух элементов стоят они дороже отдельных изделий. Конструкции с одной клавишей можно приобрести за 100 или 200 с лишним рублей. Универсальный прибор с двумя клавишами обойдется в 300-400 рублей, в том числе и с розетками, имеющими защиту от влаги. Однако самые дорогие изделия для закрытого и (особенно) открытого монтажа могут стоить от тысячи до нескольких тысяч.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
