Расшифровка обозначений светодиодных ламп

Особое внимание

При выборе светодиодных источников, существуют пункты, которым следует уделить особое внимание:

Не стоит устанавливать светильники со светодиодами в детских комнатах и спальнях, поскольку их синий спектр (а даже в теплом свечении он присутствует) тонизирует, а также может влиять на глаза детей.
При выборе ламп со светодиодами следует обратить внимание на маркировку цоколя. Она должна быть идентична маркировке на патроне

Также следует проверить, как хорошо закреплен цоколь.
Особого внимания заслуживает и срок службы, указанный на упаковке. Обычно производители его завышают, и если упаковка заверяет, что лампа прослужит около 10 лет, то по факту срок службы может оказаться от одного месяца до 5 лет службы. Тут все зависит от честности производителя и качества материалов, используемых при создании.
Если свет пульсирует, то от использования такой лампы следует немедленно отказаться. Пульсирующий свет напрягает и утомляет глаза. Иногда пульсация незаметна, но проверить ее наличие достаточно просто: необходимо навести фотокамеру любого гаджета на свет, и если изображение на ней мигает, значит, товар некачественный.
На упаковке обязательно должны быть указаны контакты компании производителя. Если данных сведений нет или упаковка отсутствует — то от покупки лучше отказаться, мысленно возвращаясь к пункту 3 о честности производителя.

Чтобы выбрать лампу со светодиодами необходимо учесть все основные плюсы и минусы, а также уметь грамотно расшифровать символы на упаковке. Только качественное изделие способно прослужить долго, стать оптимальным вариантом освещения и не нанести вреда здоровью детей и взрослых.

Часто приобретая лампочку можно ошибиться с выбором патрона или её размеров. В первую очередь человек сталкивается с проблемой подбора лампы с нужным цоколем, особенно для точечных светильников или U-образных ламп. Чтобы в будущем не допускать таких ситуаций нужно разобраться с тем как производители маркируют свою продукцию.

Расшифровка маркировки LED

Рассмотрим критерии классификации:

  • Номинальное напряжение;
  • тип цоколя;
  • форма колбы;
  • индекс цветопередачи;
  • цветовая температура.

Параметры расставлены в том порядке в котором нужно выбирать лампу.

Маркировка светодиодной лампы и её расшифровка станет понятной если изначально подойти к выбору правильно.

Преимущества и недостатки светодиодных ламп.

Плюсы

  • энергоэффективность – потребляемая мощность в 8-10 раз меньше, чем у ламп накаливания;
  • большой срок службы – светят примерно в 25 раз дольше ламп накаливания;
  • практически не нагреваются;
  • широкий выбор цветовых температур позволяет «играть» с освещением интерьера;
  • стабильная яркость при перепадах напряжения;
  • мгновенное включение;
  • количество включений не влияет на работоспособность;
  • стойкость к механическим повреждениям и вибрациям;
  • возможность применения в «умном доме»;
  • отличные декоративные качества – выпускается множество интересных форм и размеров;
  • не привлекают мошек и других насекомых из-за отсутствия ультрафиолетового свечения;
  • безопасная утилизация и эксплуатация из-за отсутствия в составе опасных веществ.

Минусы

  • сравнительно высокая стоимость, хотя она постоянно снижается;
  • мерцание (пульсация), которое невидно невооруженному глазу, но очень опасно для зрения (более распространено в дешевых моделях, которые часто производятся без драйвера);
  • сложность конструкции приводит к повышению стоимости и снижению надежности в сравнении с лампами накаливания;
  • непригодны для использования при очень низких и очень высоких температурах;
  • во многих моделях яркость невозможно регулировать при помощи диммера;
  • если используется выключатель с подсветкой, то LED лампа может мерцать или светиться в выключенном состоянии (как этого избежать, читайте в статье «Почему моргает светодиодная лампа»);
  • снижение яркости в процессе эксплуатации;
  • высокий процент брака среди изделий, особенно среди недорогих.

В заключение стоит сказать, что светодиодные источники света – действительно экономичные осветительные приборы. Только перед выбором надо внимательно изучить технические характеристики.

Во-первых, ими экономически целесообразно заменять лампы накаливания мощностью свыше 60 Вт. Иначе стоимость самой светодиодной лампы не окупится.

Во-вторых, стоит заменять только источники света в светильниках, которые работают максимальное количество часов в день.

И, в-третьих, специалисты советуют вначале опробовать несколько марок светодиодных ламп, чтобы определиться, чья цветовая температура (и другие параметры) устроит ваши глаза на 100%.

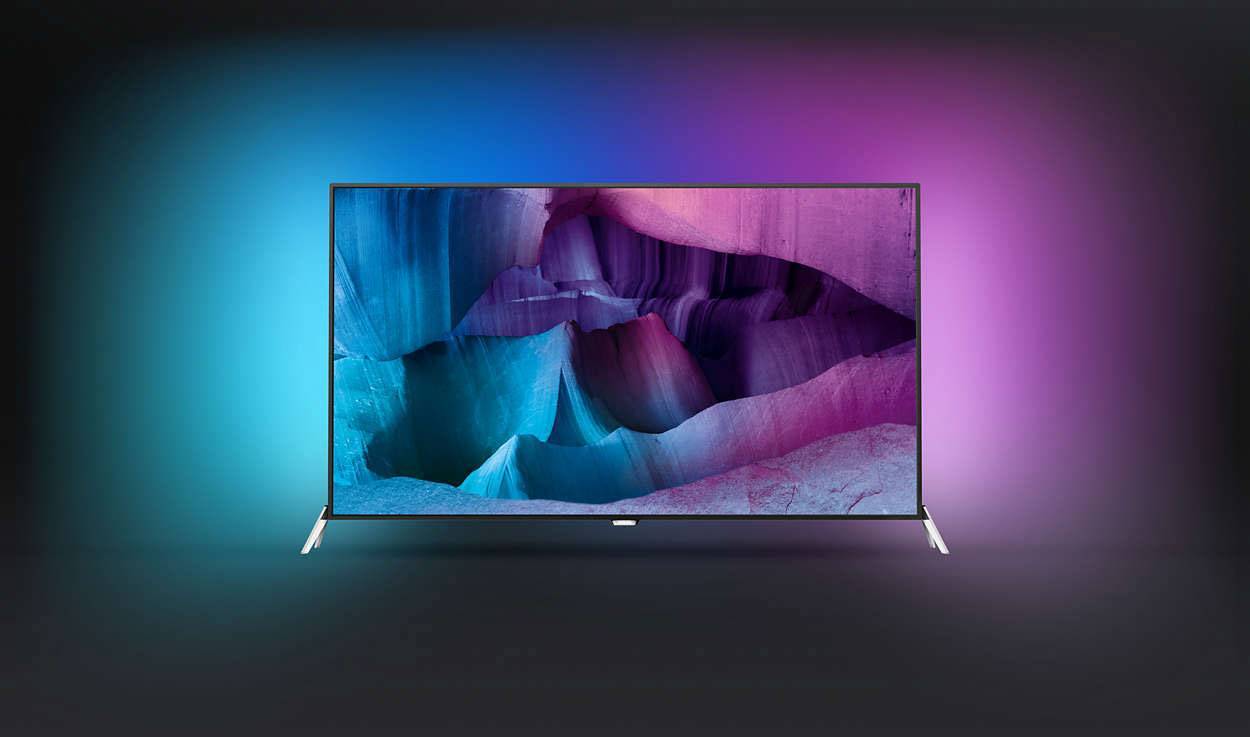

Определение и особенности LED телевизоров

Технология телевизоров LED основана на использовании светодиодов в качестве подсветки для жидкокристаллической матрицы. Первые телеприемники с матрицей на жидких кристаллах подсвечивались люминисцентными лампами. Свет в них формируется за счет облучения люминофора ультрафиолетом. УФ-лучи образуются в таких лампах, когда на заполненные газом колбы подается разряд электричества. Чаще всего в телевизорах с люминисцентной подсветкой помещались лампы с холодным катодом. Сокращенно этот тип устройств называется CCFL.

Аббревиатура LED расшифровывается как Light-emitting diode, то есть светоизлучающий диод. Светодиод – это полупроводник p-типа. Проходя через прибор, электричество формирует оптическое излучение. Цвет испускаемого освещения зависит от химического состава использованных для создания этого устройства материалов.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

  • «Е» — цоколь «Эдисона, т.е. резьбовой;
  • «G» — штырьковой;
  • «R» — оснащенный утопленным контактом;
  • «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
  • «В» — байонет или штифтовой;
  • «F» — имеет один штырек;
  • а — штырек имеет форму цилиндра;
  • b — оснащен рифленым контактом;
  • с — указывает на оригинальную форму штыря;
  • «S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Радиоэлектронное противодействие (РЭП)

Большое количество светодиодных ламп во время работы создают эффект мерцания, негативно воздействующий на зрение и снижающий комфорт нахождения в помещении. Для того, чтобы избавиться или сгладить этот эффект, применяют дополнения, составляющие систему радиоэлектронного противодействия (РЭП).

Мерцанием принято называть высокочастотные мигания, создаваемые осветительным прибором во время работы. Визуально подобные пульсации практически не определяются, однако мозг на самом деле способен реагировать на мигания с частотой до 300 Гц.

  • Аббревиатура РЭП на ЛЕД лампах обычно означает именно способность конкретного прибора препятствовать возникающим пульсациям и сглаживать их до минимальных показателей. Также параметр нередко называют коэффициентом пульсации и выражают в процентах.
  • Недавно показатели пульсации начали нормировать и контролировать при помощи санитарных норм. По этой причине во многих общественных местах регулярно проводятся проверки освещения.
  • Производители крайне редко указывают коэффициент пульсации на своих лампочках. Однако на качественных приборах можно встретить обозначение «без пульсации».

Определить пульсации конкретной лампы можно при помощи осциллографа. При этом фиксируются значения амплитуды колебаний и напряжение блока питания. Затем амплитуду делят на напряжение, получая коэффициент пульсации.

Применение

Первые светодиоды, поставляемые на рынок, выпускались в корпусах из металла. Постепенно его стала заменять пластмасса. При этом по цвету она, как правило, выбирается с учетом цвета свечения светодиода. Однако довольно часто встречаются также прозрачные пластмассовые корпуса.

Рассматриваемые электронные устройства находят широкое применение в самых разных сферах. Это обусловлено тем, что практически все виды светодиодов характеризуются:

Энергоэффективностью;

Долгим сроком службы;

Возможностью определять цвет свечения, а также регулировать его мощность;

Безопасностью;

Экологичностью.

Если говорить об энергоэффективности, светодиоды при одинаковой световой отдаче могут иметь существенно меньшую мощность, чем обычные лампы. Меньшая мощность светодиода при этом снижает общую нагрузку на энергосистему здания. Срок службы устройств может в несколько десятков раз превышать тот, что характеризует обычные лампы. При этом с точки зрения функций светодиоды могут совершенно не уступать им.

По мере образования массового спроса на подобные изделия, а также их удешевления, светодиоды все чаще применяются в тех же целях, что и обычные лампы. Каких-либо сложностей в инсталляции соответствующих решений в сравнении с традиционными осветительными приборами не возникает

Важно только убедиться в том, подходит ли конкретный светодиод для установки в электросеть помещения. Для этого может потребоваться заблаговременно — перед закупкой светодиодов — выявить ее основные параметры

Какие еще преимущества могут иметь рассматриваемые решения?

Так, можно отметить, что цветовая температура светодиода может быть практически любой — в том числе при сочетании указанных выше цветов. Кроме того, устройства можно дополнять различными светофильтрами, которые могут значительно расширить сферу применения светодиодов с точки зрения подбора требуемой цветовой температуры.

Возможность управления мощностью свечения — еще одно преимущество рассматриваемых устройств. Данная опция отлично сочетается с их высокой энергоэффективностью. Мощность светодиода может регулироваться в автоматическом режиме — исходя из фактических условий пользования осветительными приборами. И это практически не влияет на срок их службы.

Понимая, что светодиодная лампа – это инновационный источник света, экономный в потреблении, большинство людей при этом не разбирается в маркировке этих изделий. Знать, что означают написанные на лампах буквы и цифры, просто необходимо – это поможет выбрать нужную LED-лампу, подобрать именно те параметры, которые вы желаете.

Светодиодная лампа – это не простой источник света с нитью накаливания, это сложное устройство, имеющее множество модификаций, в зависимости от которых различаются и условия их правильной эксплуатации. Для того они и маркируются, чтобы потребитель мог легко выбрать LED-лампу по нужным ему параметрам.

Характеристики резьбовых опор

Резьбовые изделия – самые популярные варианты цоколя / гнезда. Они оснащены торшерами, настольными лампами, лампами, фонарями. Светильник Е14 чаще всего используется в бра, маленьких настольных лампах, подвесных светильниках и люстрах.

Светодиодные лампы с таким переходником постепенно вытесняют лампы накаливания, «линейки» бытового применения».

Источник света с цоколем E27 является более совершенным аналогом лампы накаливания мощностью 90 Вт. При мощности 11 Вт он обеспечивает такое же освещение, как и его более мощный прототип

Для мощных светильников лучше всего подходят розетки Е40. Применяются в промышленных цехах, в уличном освещении.

Также встречаются менее распространенные виды резьбовых плинтусов:

  • E10, E12, E17 – малые диаметром 10, 12 и 17 мм соответственно;
  • Е5 – микроскопический диаметром 5 мм;
  • Е26 – средний.

Резьбовое основание крепится к колбе с помощью клеевого соединения

При необходимости замены лампы делать это нужно осторожно, иначе цоколь может сломаться. В том случае, если это произойдет, необходимо обесточить осветительный прибор

Следующее, что нужно сделать, – аккуратно открутить поврежденное основание плоскогубцами. А лучше во избежание таких ситуаций рекомендуется при замене лампы натереть провода графитом.

Характеристики люминесцентных ламп специального назначения

Лампы спецназначения устанавливаются в общественных местах с целью дополнительного выделения тех или иных особенностей интерьера, акцентированной подсветки в определенном спектре для более точной передачи цвета и оттенков предметов. Сферы, в которых они применяются:

  • в развлекательной клубной индустрии.
  • в медицинских учреждениях в качестве ультрафиолетовых бактерицидных ламп.
  • для подсветки витрин в магазинах, экспонатов на выставках и т.п.

Выделяют следующие параметры люминесцентных ламп со специфичными целями использования:

  1. Мощность: 18-58 В
  2. Световой поток: 550-3700 Лм
  3. Вариативность:
    • с цветным люминофором;
    • синие рефлекторные;
    • ультрафиолетовые.
  4. Цветовая температура: 3000-7000 К.
  5. Цоколь: G13.
  6. Длина: 600-1500 мм.

Таким образом, люминесцентные лампы излучают мощный световой поток, обеспечивают адекватную передачу цвета освещаемых предметов, позволяют выбирать наиболее подходящий по цветовой температуре свет, обладают адекватной стоимостью и долгим сроком службы.

При всей своей привлекательности люминесцентные лампы имеют большой минус: пары ртути внутри трубки лампы. Это создает опасность в случае ее повреждения, а также предполагает специальные меры утилизации, что делает ее использование не совсем удобным.

Несмотря на массовый характер распространения люминесцентных ламп, следует признать, что они, скорее, уже относятся к прошлому и так же, как лампы накаливания, уступят место более совершенной технологии. Которая абсолютно безопасна, не требует специальных мер утилизации, отличается длительным жизненным циклом и, кроме того, является более энергоэффективной. Название этой технологии – диодные лампы для дома.

Световой поток

Именно этот параметр помогает получить представление о реальной силе производимого прибором света. Измеряется он в люменах, краткое обозначение – лм. Зная оба показателя, легко определить световую эффективность лампы. Формула такова:

Световой поток/мощность = светоотдача.

Если получилось значение от 90–100 лм/Вт, значит, прибор будет светить так же ярко, как лампочка накаливания мощностью в 7–8 раз выше. Получается, что обычную стоваттную заменит светодиодный аналог на 12–15 Вт. Зная разницу мощностей, легко высчитать количество сэкономленной электроэнергии при использовании более эффективной лампы.

Как правильно подобрать нужный цоколь?

По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.

Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.

Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53

При выборе следует знать некоторые нюансы:

  1. Модели с держателями G9 рассчитаны только на 220 В.
  2. Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
  3. Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.

К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.

Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.

О дополнительных параметрах выбора светодиодных светильников читайте в этой статье.

Какой цоколь у обычной лампочки накаливания советского образца?

У обычной лампочки накаливания советского образца самый распространенный тип и диаметр цоколя, который имеет название винтовой или резьбовой, что в принципе одно и то же.

Цоколь такой лампочки имел маркировку Е27, где первая буква означала тип цоколя (Е – значит резьбовой или винтовой), а следующая за буквой цифра означала диаметр цоколя.

Лампочка накаливания при помощи резьбы, которая имелась на цоколе, вкручивалась в патрон соответствующего диаметра.

нашей любимой лампочки Ильича металлический резьбовой цоколь с маркировкой Е27.

Согласно существующего стандарта латинская буква “Е” обозначает тип цоколя лампочки как “резьбовой”, а маркировка “27” указывает на наружный диаметр цоколя в мм. для вкручивания в патрон.

Самые распространенные и широко используемые осветительные лампы советского периода нашей страны.

Используется в сети переменного тока напряжением 220 Вольт и частотой сети 50 Герц.

Имея один цоколь, стеклянную колбу грушевидную и приплюснутую, различалась по потребляемой мощности: на 25, 40, 60, 75 и 100 Вт.

Очень маленький КПД от 5 до 15 процентов максимум.

В советские времена использовались цоколи у лампочек накаливания это Е27 устанавливались в плафонах фонарях, люстрах, светильниках в быту. Обычная резьбовая лампочка.

Второй вид это резьбовой цоколь Е14 это лампочки с тоненьким цоколем, которые устанавливались в подсветке холодильников, вытяжек, в настольных лампах и светильниках, а также в люстрах на большое количество лампочек.

Третий вид это Е40 такие лампочки с большим цоколем использовались в уличных светильниках и имели большую мощность начиная от 500 Ватт.

Цоколь Е10 практически не встречался, но существовал по стандартам советского производства.

Поэтому принято считать Е27 – обычным, средним цоколем!

Е14 – маленьким цоколем и Е40 – большим.

Чтоб проще было понять цифра после Е это и есть диаметр самого цоколя!

Если имеется ввиду самая распространённая лампа накаливания для получения освещения в помещениях, как жилого и бытового помещения, так и помещений предназначенных для работы на рабочих местах, а также прочих зданий (не помню как это при СССР называлось, а сейчас это офисные помещения), так вот в этой лампе использовался Цоколь Эдисона, один из его диаметров, именуемый как E27, который является во всей гамме размеров Цоколей Эдисона, как средний цоколь в линейке ламп на 220 вольт.

Что такое в типе буква “Е” я точно не знаю, могу лишь предположить, что первая буква слова “резьба” иностранного происхождения или тип резьбы, типа как “М” – метрическая, а вот цифра “27” означает, что цоколь имеет резьбу 27 миллиметров.

Цоколь обычной Советской лампы идёт с маркировкой Е27-ь.

Цифра “27” означает диаметр цоколя в миллиметрах, цоколь обычный резьбовой, шаг резьбы крупный.

А буква (“Е”) это первая буква фамилии того человека который успешно применил данную рампу накаливания в коммерческих целях (запатентовал), то есть всем известный Эдисон, “Е” потому что на английском фамилия пишется как Edison.

Лампы с этим цоколем (с этой маркировкой) выпускают и сейчас, они как были одними из самых востребованных (самыми массовыми) при Союзе, так ими и остаются).

Мощность лампочек, даже с одним цоколем, разная.

При Союзе выпускали лампы и с другой маркировкой цоколя, а именно Е14-ь, расшифровка та же, только тут диаметр цоколя чуть меньше (14-ь мм).

Как правило лампы с таким цоколем менее мощные, до 40-а Ватт, были и 60-т Ватт, но это уже редкость.

Использовались в различных люстрах, светильниках, их и сейчас выпускают.

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

  1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
  2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
  3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
  4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Световой поток

Световой поток – параметр мощности свечения ЛЕД прибора, измеряемый в люменах. Характеристика позволяет определить эффективность и экономичность конкретной модели в установленных условиях эксплуатации.

По световому потоку производится сравнение светодиодных приборов с лампами накаливания и другими источниками света. Для этого применяют особые таблицы.

Мощность светового потока в разы выше, чем у других источников света. Подбирая модели по этим параметрам, не стоит забывать о том, что после выработки времени эксплуатации светодиодные модели значительно теряют в яркости.

Рисунок 1. Показатели светового потока
