Что такое модульный контактор

Контактор модульный Legrand и Schneider Electric.

Контакторы Легран CX и Шнейдер Электрик iCT по назначению, бесшумности и техническим характеристикам идентичны ABB, но имеют и несколько преимуществ:

Контактор модульный АВВ 40 и 63А имеет строго 4 контакта, меньше не бывает, и занимает три модуля. У Легранда и Шнейдер Электрик есть контакторы на 40 и 63А только с двумя контактами, что достаточно при однофазной электрической сети, т.к

они занимают меньше места в электрощите (два модуля), что на целый модуль меньше, чем у АВВ.

Такой модульный контактор Legrand или Schneider Electric, который занимают меньше места, и стоит подешевле, чем пускатель АВВ.
Спасибо за внимание!

В чём разница между контактором и магнитным пускателем

Разница между этими двумя коммутационными аппаратами заключается в том, что контактор не обладает никакими защитными функциями. В случае возникновения короткого замыкания или длительной перегрузки контактор останется во включенном состоянии, что неизбежной приведет к аварии.

Магнитный пускатель – это контактор, имеющий одну и более защитных функций. Наибольшее распространение получили пускатели с тепловыми реле и электромагнитным расцепителем. В случае возникновения в электрической сети короткого замыкания расцепитель подаст команду на отключение контактора.

Внешний вид современного магнитного пускателя с тепловым реле и электромагнитным расцепителем Источник anod-enot.ru

Виды контакторов и области применения

Такие приборы различаются в зависимости от типа разрыва связи на сдвоенные модели, которые отличаются повышенной безопасностью эксплуатации, и одинарные аналоги, использующиеся для гидроэлектростанций, железнодорожных вагонов, а также индукционных печей. Исходя из типа управления, коммутирующие устройства подразделяются на модели с ручным или дистанционным управлением.

В зависимости от типа монтажа различают бескорпусные и корпусные контакторы. В зависимости от рода электрического тока различают модели постоянного и переменного напряжения. Также данные механизмы классифицируют по количеству полюсов, номинальному току и напряжению, а также рабочей частоте.

Для всех, кто не понимает, зачем ставить контактор, рекомендуется представить, насколько трудно было бы людям обходиться без таких аппаратов. Благодаря подобным изобретениям опасность замыкания и возгорания на производствах минимальна. Поскольку данные двухпозиционные приборы контролируют подачу тока в определенных цепях, область их применения достаточно широка:

• автоматизация систем освещения;
• бытовые сферы и общественный транспорт (трамваи, троллейбусы, электровозы, лифты);
• промышленное производство;
• автомобильные системы;
• организация работы различных систем и оборудования (теплые полы, вентиляторы, отопительные насосы, компрессоры и т.п.);
• оперативное переключение нагрузки на разных объектах.

Обычный модульный контактор

С помощью обычного модульного контактора организуется дистанционное управление электрическими потребителями посредством радио или Wi-Fi-канала связи. Система умного дома способна учитывать множество задаваемых параметров.

Например, через «умный» термометр возможно организовать управление электрическими обогревателями без участия человека. При снижении температуры воздуха в помещении термометр выдаст контактору команду на включение розетки, к которой подключен обогреватель. При достижении заданной температуры розетка автоматически обесточится. При этом контактор будет установлен в электрическом щите, то есть внешне такая система ничем не отличается от обычной.

При необходимости, через дистанционный контактор подключается газовый котел. Это позволит сэкономить средства, ведь газовый котел с GSM-управлением стоит гораздо дороже обычного. При необходимости контактор можно включить из любой географической точки, газовый котёл начнёт работать, а к приезду хозяина дом хорошо прогреется.

Перед другими моделями модульный контактор имеет ряд преимуществ:

• Бесшумность. Коммутация происходит посредством небольшого реле, издающего тихий щелчок. Более дорогие модели оснащены твердотельными реле, вовсе не издающими звуков.
• Простой монтаж. Большинство контакторов возможно закрепить на din-рейке, которой оснащены все электрические щиты.
• Высокая универсальность. В продаже имеются контакторы с любым номинальным током, напряжением и количеством контактов. Некоторые из них имеют диодный мост, что позволяет подключить к контактору потребители постоянного тока.
• Высокая надежность. Контакторы имеют большой запас прочности, а многие модели оснащены системами гашения помех, защищая дорогостоящее оборудование, подключенное к нему.

Электромагнитный контактор

Простой электромагнитный контактор отличается от модульного способом коммутации, а именно – имеет электромагнитную катушку. Для организации питания потребителей используются блок-контакты. При включении контактора все контакты срабатывают одновременно.

Применение таких контакторов целесообразно для коммутации мощных или трехфазных электропотребителей: водяных насосов, токарного станка в мастерской и так далее.

Электромагнитный контактор также может быть установлен в домовом электрическом щите и управляться дистанционно, либо посредством сигналов от различных реле.

Наиболее часто такие контакторы можно встретить в системе водоснабжения с гидроаккумулятором. Блок-контакты настраиваются на нормально замкнутое состояние, при включении контактора скважинный насос подает воду в гидроаккумулятор. При достижении необходимого давления внутри гидроаккумулятора реле давления подает команду на отключение контактора. Процесс повторяется по мере расходования воды жильцами дома.

В зависимости от мощности, при отключении потребителя может наблюдаться искрение контактов, что пагубно влияет на их срок службы. Электромагнитный контакторы комплектуются дугогасительными камерами, благодаря чему становится возможным отключение потребителей под нагрузкой без риска образования высокотемпературной электрической дуги.

Где и зачем применяется?

Чаще всего используют модульный контактор при управлении и коммутации отопительного насоса и других разных устройств (к примеру, в системах вентиляции). Популярными и востребованными они стали при сборке щитов в квартире и различных системах автоматики. Например, управление светом, скважинным насосом, схема автоматического включения резерва и так далее. Почему? Потому что контактор превосходно вписывается с другими модульными устройствами, при этом, не нарушая эргономику в щите. Убедиться в этом вы можете, просмотрев наглядный пример на фото:

Стоит помнить, что сетевое напряжение должно быть не больше 380 Вольт при частоте 50 Гц. Но, не смотря на это, контактор может работать при высоких мощностях. Есть еще несколько плюсов данного прибора. Такие как практически полное отсутствие шума и вибрации, что довольно-таки положительно сказывается при их применении не только в домашнем щитке, но и в общественных местах (больница, квартира, школы, институты и так далее), так как другие коммутационные приспособления слишком восприимчивы к сильной вибрации.

Кстати, размер имеет значение. Ведь небольшой размер модульного контактора позволяет устанавливать его на din-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, которая возникает в процессе изменения нагрузки тока. Кроме того, бывают контакторы однофазные и двухфазные, что позволяет при этом подключиться к любой сети.

Более подробно узнать о модульных контакторах вы можете, просмотрев данное видео:

Контакторы постоянного тока

Серии контакторов постоянного тока: КП, КМК, КПМ, КПВ.

Контакторы постоянного тока имеют пять категорий применения: ДС-1; ДС-2; ДС-3; ДС-4; ДС-5.

Контакторы серии КПВ имеют два исполнения:

Замыкание главных контактов при подаче управляющего напряжения.

Размыкание главных контактов при подаче управляющего напряжения.

Контактная система

включает неподвижный контакт, подвижный контакт, гибкая связь с выводом. Подвижный контакт выполнен в виде толстой пластины поворотного типа и может перекатываться и скользить по поверхности неподвижного контакта. При этом в месте контактирования стираются окисные пленки, и уменьшается переходное сопротивление. Вывод соединяется с подвижным контактом гибкой связью. Контактное нажатие создается контактной пружиной. В контакторах постоянного тока широко распространена мостиковая система контактов с двумя разрывами на полюс, что значительно облегчает условия дугогашения.Под номинальным током контакторы могут находиться не более 8 часов. По истечении этого времени необходимо провести несколько операций включение-отключение для удаления с поверхности контактов окисной пленки. При нахождении под током более 8 часов, номинальный ток необходимо снизить до

. У контакторов, установленных в закрытых объемах, номинальный ток уменьшается до

.

Дугогасительная система:

дугогасительная камера, катушка магнитного дутья. При отключении контактора, магнитное поле дугогасительной катушки, взаимодействуя с током дуги, вызывает движение последней в сторону дугогасительной камеры. Обеспечивается механическое растяжение, охлаждение и гашение дуги. При токах ниже

, эффективность работы дугогасительной системы уменьшается за счет ослабления магнитного поля, длительность горения дуги при этом возрастает.

Электромагнит.

В контакторах постоянного тока наибольшее распространение получили электромагниты клапанного типа. Якорь вращается на призме. Такая конструкция обеспечивает механическую износостойкость узла вращения до 20 млн. циклов при частоте включения до 1200 включений в час. Катушка электромагнита наматывается на изолированную стальную гильзу для обеспечения механической прочности и улучшения условий охлаждения. Сила, развиваемая электромагнитом, должна проходить выше характеристики противодействующих пружин при напряжении на катушке не ниже

в нагретом состоянии. Наибольшее напряжение на катушке не должно превышать

. К важным параметрам контактора относится коэффициент возврата, равный отношению напряжения отпускания к напряжению срабатывания. Для большинства контакторов этот коэффициент равен 0.2, что не позволяет использовать контакторы для защиты электроустановок от пониженного напряжения.

Как выбрать модульный контактор

Выбор устройства зависит от характеристик сети и нагрузки, для управления которой предполагается использовать аппарат. Контакторы постоянного и переменного тока применяются в соответствующих сетях. Модели первого типа подходят для управления асинхронными двигателями, обогревателями и прочим электрооборудованием; изделия второго типа контролируют пуск электродвигателей.

Напряжение основной цепи – фактор, также влияющий на выбор. Существуют аппараты на 380/660В и 220/440В.

Помимо перечисленных параметров, учитывают количество полюсов и фазность контакторов, наличие вспомогательных контактов и способ разрыва цепи.

Как и в случае с другими товарами, при покупке контакторов без внимания не оставляют торговую марку и цену устройства. Продукт, выпущенный известным производителем, скорее всего прослужит дольше безымянного дешевого аналога.

Принцип действия

Универсальная схема позволяет успешно использовать МК в осветительном и автоматизированном инженерном оборудовании, отопительных насосах, вентиляции.

Работа модульного аппарата в любом устройстве осуществляется по определённому принципу:

1. В момент включения напряжение начинает поступать на катушку.
2. По мере насыщения катушки напряжением происходит сближение магнитного якоря и сердечника.
3. Контакты начинают взаимодействовать (смыкаться или размыкаться).
4. Включается реверсивный ход и начинается управление катушкой.

Установка модульного контактора гарантирует следующие преимущества в работе систем:

• Бесшумность.
• Выпрямление переменного тока.
• Возможность использования при большой мощности.
• Устранение помех, отрицательно сказывающихся на работе электроприборов.

Прибор может быть размещён в электрическом распределительном щитке на DIN-рейке. В этом случае он будет являться эффективным инструментом для создания различных автоматических схем. Поскольку МК не выполняет функцию защиты электросети от замыканий и скачков напряжения, при его монтаже необходимо предусмотреть дополнительную установку автоматических выключателей либо плавких предохранителей.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

• Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
• Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
• Показатели условного теплового тока с категорией использования АС-1 – 25 А.
• Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
• Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
• Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

• Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
• При срабатывании катушка потребляет мощность в размере 60 ВА.
• В положении удержания катушка потребляет мощность, величиной 7 ВА.
• Контакты замыкаются в течение 12-22 миллисекунд.
• Размыкание контактов происходит в течение 4-16 мс.
• Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Читайте далее:

Реверсивный контактор

Модульное заземление

Контактор КМИ: назначение и принцип работы

Схема подключения контактора

Контакторы переменного тока

Контактор как электромеханическое устройство

Ошибки, допускаемые при монтаже МК

Наиболее часто встречаемые ошибки, совершаемые при подключении электрооборудования через модульные контакторы, являются следствием невнимательности или игнорирования правил эксплуатации.

Ошибка 1. Отказ от установки в силовую цепь защитных средств автоматики.

Это чревато нарушениями режима работы оборудования, которое оказывается незащищенным от аварийных режимов и сетевых изменений. Результатом может стать его выход из строя или поражение обслуживающего персонала электрическим током (в случае возникновения утечки тока на корпус).

Ошибка 2. Отсутствие на реверсивной схеме «защиты от дурака», то есть дополнительных контактов, исключающих одновременное включение двух режимов запуска.

Такой недочет может стать причиной короткого замыкания и серьезной поломки.

В заключение нужно отметить, что модульный контактор является универсальным коммутационным устройством, прекрасно подходящим для использования на производстве и в быту. Главное условие — соблюдение техники эксплуатации и правил безопасности.

1. Подключение УЗИП к однофазной, трехфазной сети, в щитке (схема)
2. Монтаж твердотельного реле (схема установки)
3. Установка импульсного реле (схема)
4. Подключение реле максимального тока
5. Селективность защиты электрической сети — что это такое

Устройство и принцип работы

Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается

В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования

Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.

Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.

Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.

Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:

• группа контактов, выполненная из высококачественной меди;
• корпус из диэлектрических материалов;
• соединенная с электромагнитом напрямую контактная планка;
• электромагнитная катушка;
• дугогасительные элементы, которые необходимы при управлении большими токами.

Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Описание и назначение

Модульный фазный контактор – это устройство, которое используется для коммутации электрических цепей и их дистанционного управления. Его можно использовать как для постоянного, так и для переменного тока. В зависимости от марки и типа этого прибора его можно модернизировать по собственному усмотрению, дополняя реле, датчиками времени и другими приборами, управляющими электрическими проводниками.

Фото — ESB20-11

По типу работы существует несколько видов контакторов, но сейчас в основном используются электромагнитные модульные, т. к. они бесшумные при работе и не создают вибрация во время переключения режимов. Поэтому, в отличие от механических, их можно использовать в бытовых условиях, где большинство других коммутационных приспособлений восприимчивы к сильной вибрации.

Классификация модульных контакторов может производиться по количеству полюсов и техническим характеристикам. МК бывает:

1. Однополюсный (Siemens, Hager, Аско);
2. Двухполюсный (VS220 Elko, Legrand–Легранд, ТДМ);
3. Трехполюсный (Merlin Gerin multi ST-103, VCA 63);
4. Четырехполюсный (Eaton Moeller).

Также их можно различать по силе тока, износостойкости и области использования. Устройства предназначены для работы в условиях от 20 до 62 Ампер, выдерживают до нескольких миллионов циклов включения-отключения. Достоинства коммутационных модульных контакторов:

1. Прибор полностью бесшумный, поэтому его можно устанавливать даже в квартирном щитке, не беспокоясь о дискомфорте;
2. МК бывает однофазный и двухфазный, что позволяет подключить его к любой сети;
3. Устройство оборудовано встроенный диодным мостом, который выпрямляет переменный ток;
4. Простая инструкция по подключению и эксплуатации; Фото — схема подключения
5. Несмотря на небольшой амперметраж устройства, контактор можно использовать при высоких мощностях;
6. Может использоваться, чтобы подсоединить ПЛЕН, для коммутации ТЭНов и многих других электроприборов;
7. Небольшие размеры позволяют устанавливать его на din-рейку;
8. Специальная рабочая схема позволяет после включения гасить помехи, возникающие в переменном магнитном поле, которые могут негативно влиять на общую работу коммутатора.

МК или КМ (сокращенно от «модульный контактор»), состоит из контактной и дугогасительной систем, набора дополнительных контактов и управляющего электромагнита. Принцип работы коммутатора основан на замыкании рабочих контактов под воздействием магнитного поля сети. Во время включения катушка устройства начинает насыщаться напряжением, металлический магнитный якорь прижимается к сердечнику, благодаря чему в зависимости от исходного положения прибора, начинают открываться или закрываться контакты. Такой пускатель обязательно должен иметь дополнительные контакты, которые управляют катушкой и включают реверсивный ход.

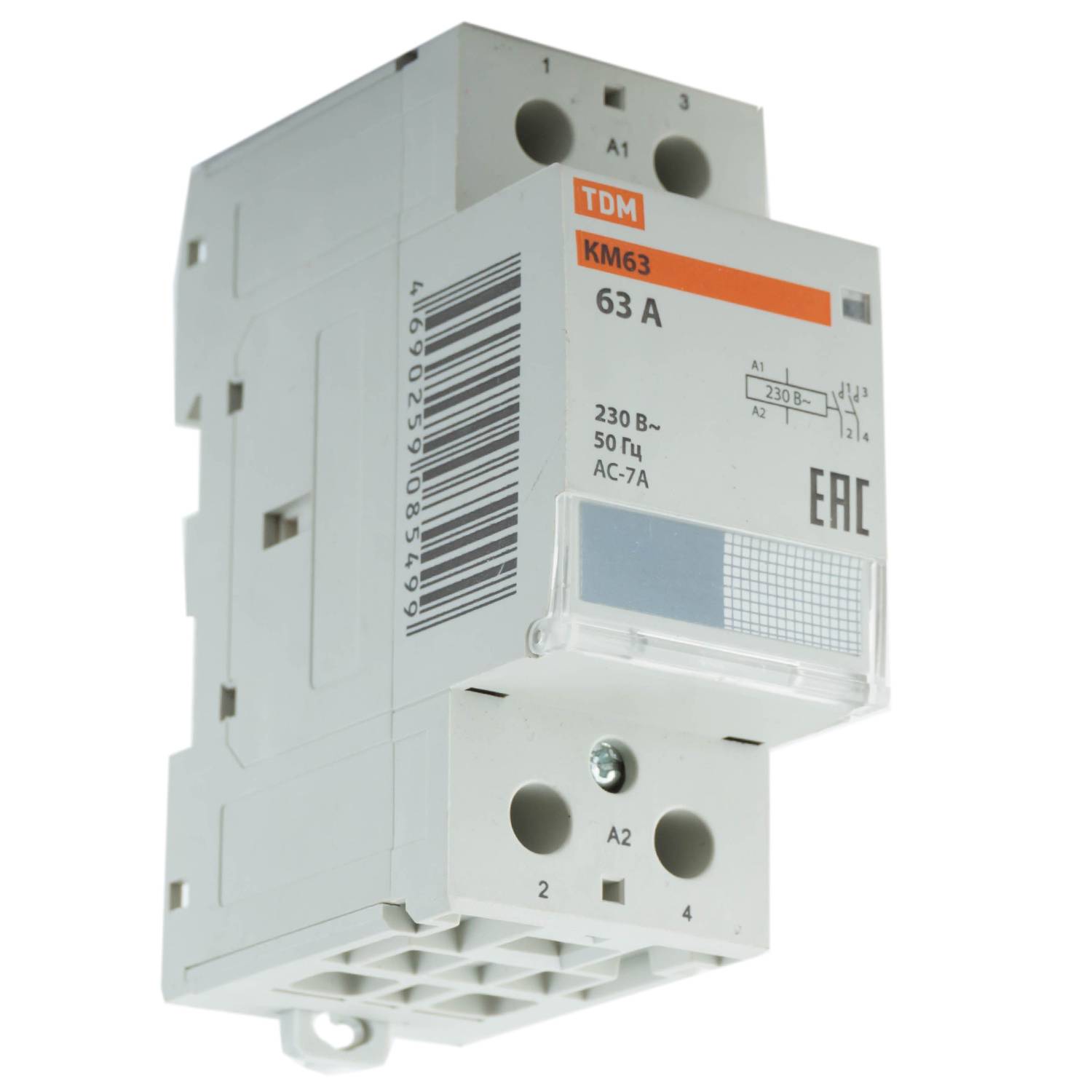

КМ63/2-32

При этом дугогасительная система выступает в роли своеобразного ограничителя при резком обрыве электрической дуги или скачке напряжения.

Как управлять контактором?

Если сравнивать работу конвектора и других потребителей, то данный прибор работает совершенно по другому принципу. Если случится коммутация отопительных электроприборов, то не нужно делать схему самоподхвата. Следовательно, контактор может не иметь дополнительные контакты для блокировки. Наличие такие контактов приводит к увеличению стоимости электроустановки.

Схема сборки катушки контактора очень простая, благодаря тому, что питанием управляет дополнительное устройство. К тому месту, где будет устанавливаться терморегулятор, прокладывается провод из 3 или более жил. Две – это фаза, ноль – питание термостата. Кроме этого фаза используется еще в качестве питания средней точки релейной группы. Третья и другие жилы прокладываются для возврата сигнала для подключения 1-ого или нескольких контакторов.

С учетом двух факторов определяется место установки терморегулятора:

1. Удобство доступа для управления прибором. Но терморегулятор не должен портить интерьер.
2. Расположение рядом с установкой датчика температуры. Обычно такой прибор размещают на потолке, а температуры отсечки на 3-4 градуса больше той, которая поддерживается в той зоне помещения, где находятся люди. Минимальная инерционность обеспечивается за счет запаса перегретого воздуха в верхней зоне, так как гистерезис срабатывания находится в пределах 2-3 градусов. Благодаря такой инерционности в помещение поступает остаточное тепло в то время, когда нагревательные приборы не работают.

Такая система в отоплении не считается самой удобной и практичной, поэтому она не является единственной. Благодаря использованию контактора, можно применять разные системы управления: тайминговую, удаленную, комбинированную и с переключением на ручную.

Где используются контакторы

Для чего нужны контакторы? Сферы применения данных приборов разнообразны:

• коммунальное хозяйство: управление освещением, лифтами, вентиляцией и системами тепло- и водоснабжения;
• в промышленности и строительстве контакторы встречаются практически во всех электрических приборах;
• для электротранспорта: в трамваях и троллейбусах эти аппараты отвечают за работу тягового двигателя;
• в бытовых условиях с помощью контакторов автоматизируют работу внутридомовых электросетей.

В зависимости от функций бывают и узкоспециализированные контакторы, сконструированные для работы, например, только с двигателями или строительной электротехникой. Перед тем, как купить прибор такого типа нужно точно определиться, где и при каких условиях он будет работать.
