Правила и особенности прокладки электрических кабелей в трубах

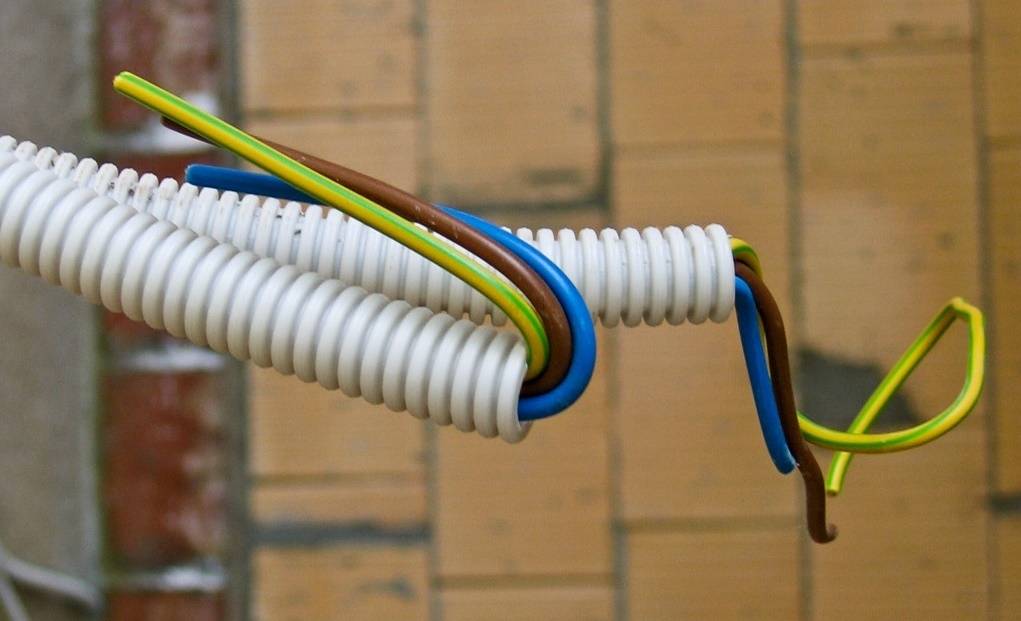

Гофрированные трубы для прокладки кабеля в земле

Особое внимание стоит уделить гофротрубам для проводки электролиний в почве. Такие изделия могут быть двух видов:

  • неармированными;
  • армированными.

Гофрированные трубы — наиболее оптимальный вариант для прокладки электрокабелей подземным способом

Армированные гофротрубы отличаются повышенными показателями прочности. Прочность достигается благодаря специальной стальной проволоке, которой оснащаются армированные модели на стадии производства.

На сегодняшний день всё большую популярность завоёвывают двустенные гофротрубы. Такое изделие включает в себя следующие конструктивные элементы: гофрированная внешняя оболочка, состоящая из ПНД и гладкая внутренняя оболочка из полиэтилена высокого давления (ПВД). Отличительной чертой такой трубы считается высокий коэффициент кольцевой жёсткости. Благодаря этому такие модели способны выдерживать большие нагрузки. Кроме этого, монтаж кабеля в трубу производится без каких-либо сложностей, так как гладкая внутренняя стенка из ПВД упрощает процесс.

Небольшой вес трубы также способствует её прокладке, а высокие показатели термоустойчивости позволяют эксплуатировать двустенные гофротрубы в разных климатических поясах. Кроме этого, к положительным качествам двустенных моделей можно отнести: устойчивость к губительному воздействию коррозии, резистентность к ультрафиолетовым лучам и эксплуатационный срок, который может достигать 50 лет (в некоторых случаях и больше).

Характеристики электротехнических ПВХ труб

Электротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений.

Достоинства

Трубы из ПВХ обладают рядом неоспоримых достоинств:

  • долговечны: обладают изначальной прочностью, не подвержены коррозии, устойчивы к влажной и агрессивным средам, к ультрафиолетовому излучению;
  • гигиеничны и экологичны;
  • удобны в монтаже: легкие, легко пилятся, склеиваются, спаиваются;
  • обладают малым коэффициентом деформации;
  • не несут существенной нагрузки на конструкции;
  • обеспечивают (при наличии соответствующих аксессуаров) полную герметичность, при которой кабель надежно защищен от проникновения пыли и влаги;
  • практичны: у них низкая цена, в процессе эксплуатации не требуется их окрашивание и другое обслуживание.

Принцип укладки кабелей в штробе

Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия.

Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения.

Разновидности

Электротехнические трубы из ПВХ принято делить на две основные категории:

  1. гладкие жесткие (гладкостенные);
  2. гофрированные (гибкие гофротрубы).

Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д).

Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:

  • Т – тяжелые;
  • С – средние;
  • СЛ – средне-легкие;
  • Н – нестандартные.

Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.

Гладкие и гофрированные электротехнические трубы ПВХ разных цветов

Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы.

К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.

Особенности труб из ПНД

Особенности применения труб из ПНД:

  • У труб ПНД очень простой монтаж;
  • Для прокладки кабелей электрических сетей подходят трубы с гофрой;
  • Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
  • Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
  • У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

  • Высокий срок службы (изготовители заявляют 50 лет);
  • Для соединения отдельных труб не требуется сварка;
  • Легкая конструкция;
  • С течением времени изделие не теряет свои эксплуатационные характеристики;
  • На трубы ПНД внешние факторы не оказывают негативное воздействие;
  • Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
  • Широкий диапазон рабочих температур — от -25 oC до +70oC;
  • Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
  • Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Преимущества и недостатки

Длительное время для выполнения электротехнических работ применялись металлические трубки, выполняющие защитную функцию, но как показывает время, изделия из поливинилхлорида для этой цели подходят гораздо больше.

ПВХ-трубы для электромонтажа обладают такими преимуществами, как:

  • слабый уровень горючести, способный предотвратить возгорание;
  • отсутствие коррозии;
  • полная защита проводов от деформации;
  • риск поражения электрическим током исключен даже при повреждении кабеля;
  • нет необходимости в заземлении и сварочных работах;
  • есть возможность прокладки провода в любых условиях, в том числе при повышенной влажности;
  • материал имеет небольшой вес;
  • монтаж отличается простотой;
  • поливинилхлорид устойчив к низким температурам;
  • при установке материал легко гнется благодаря пластичности;
  • повышенная прочность и эластичность изделия предусматривает длительный срок эксплуатации.

При этом ПВХ-трубы имеют более низкую стоимость, чем подобный материал из стали или меди.
Для работы с этими универсальными изделиями не требуется специальных навыков, а также дополнительной защиты электропроводов. Несмотря на то что эти изделия самые пожаростойкие и оптимально подходят для электромонтажных работ, они имеют свои недостатки. По сравнению с продукцией из полиэтилена низкого давления они менее устойчивы к воздействию ультрафиолета, а наиболее легкие благодаря своей небольшой толщине, трубы довольно восприимчивы к механическим нагрузкам.

Тонкости использования изделий

При использовании металлических труб возможны некоторые трудности с протяжкой в них проводов. Для этого существует несколько способов. Наиболее простой – протянуть в канал стальную проволоку, к ее краю прикрепить кабель и втягивать его внутрь.

Если изделие имеет существенную длину, то можно в него вставить шарик с привязанной тонкой, но прочной нитью либо лентой. Для облегчения его движения используется тальк. К концу нити/ленты крепится стальная проволока. Далее в отверстие вставляют патрубок воздушного компрессора и включают оборудование. Под действием давления шарик продвигается по каналу для электропроводки, затягивая нить за собой. Нарезают изделия ножовкой или болгаркой.

Для разных сегментов проводки используются трубы разного диаметра

Для выключателей и розеток обычно выбираются изделия диаметром 20 мм; для приборов освещения – 1,6 см; для соединений между этажами – 4,0 см; для подсоединения распределительных щитков или коробов – 25 мм. Длина каналов обычно составляет 3-5 м.

Если помещение характеризуется повышенной влажностью и вероятностью наличия химических субстанций, то можно применить тонкостенные трубки сечением около 20 мм, соединяя их безрезьбовыми муфтами. При высоком уровне опасных факторов лучше взять водо-газопроводные изделия диаметром 15-80 мм, стыкуя их резьбовыми муфтами.

Разновидности изделий для электропроводки

Трубы предназначены для защиты кабелей и проводов от внешних воздействий. Существуют различные свойства этих изделий.

Характеристика стальной трубы

Главный недостаток таких изделий — подверженность коррозии. Даже покраска не способна решить эту проблему. Кроме того, с их установкой могут возникнуть некоторые проблемы, если не соблюдать ряд правил:

  • все срезы нужно хорошенько раззенковать и зачистить;
  • все изгибы должны производиться строго под прямым углом;
  • во время изгиба нужно внимательно следить за тем, чтобы изделие не изменялось в поперечном сечении;
  • чтобы избежать коррозии, установку лучше производить с незначительным уклоном к распределительной коробке;
  • трубы из стали для защиты электрической проводки, будучи электропроводниками, обретают излишний электропотенциал.

Именно по этим причинам металлические трубки сегодня становятся все менее популярными, на рынке преобладают изделия из других материалов.

https://youtube.com/watch?v=5cb3pUy5-2g

Описание медных конструкций

Медь характеризуется высоким уровнем стойкости к коррозионным процессам. Ценится этот материал за свою долговечность и пластичность. С монтажом медных труб не возникает никаких проблем, но даже эти прекрасные эксплуатационные свойства не позволяют сохранить широкую популярность меди, ведь она по массе показателей уступает аналогам из пластика.

Помимо этого, трубы из металла обладают и иными недостатками — значительная масса, высокая стоимость и необходимость в применении специальных устройств при установке.

ПВХ и ПНД трубопроводы

Трубки из пластика — это современный материал, который обладает множеством достоинств. Потребители выделяют следующие их положительные свойства:

  • устойчивость к коррозии и воздействию химических веществ;
  • долговечность (до пятидесяти лет);
  • небольшая масса, которая очень упрощает установку и транспортировку;
  • стойкость к воздействию влаги;
  • гибкость;
  • доступная цена;
  • простота установки.

Трубы для проводки ПВХ производятся из негорючего материала посредством особой технологии. Эта продукция может иметь разную длину и диаметр. Гладкие изделия обеспечивают электрокабелю дополнительную механическую и изоляционную защиту.

Современная гофрированная продукция

Технология гофрирования повышает уровень жесткости трубок. Для производства такой продукции применяется негорючая пластмасса. Эти трубы незаменимы при устройстве фальшполов и подвесных потолочных конструкций: гибкие рукава позволяют производить прокладку электрокабелей на труднодоступных участках, где монтаж жестких изделий не представляется возможным. Гофрированная трубная продукция имеет следующие преимущества:

  • обеспечение надежной защиты;
  • отличные изоляционные свойства;
  • отсутствие необходимости в использовании дополнительной фурнитуры;
  • возможность создавать изгибы;
  • защита проводки от возгорания.

С помощью гофрированных трубок часто устанавливают телефонные, компьютерные и телевизионные сети. Диаметр изделия зависит от типа подключаемого оборудования и условий эксплуатации.

Несколько правил как прокладывать кабель в трубах

Мало подобрать грамотно. Нужно еще и работы по монтажу выполнить в соответствии с правилами. А именно согласно фундаментальному документу «Правила устройства электроустановок». Среди прочего, там указано, что:

  • укладывая кабель в ПНД, необходимо зафиксировать трубу специальными скобами по всей протяженности конструкции через заданные промежутки. В зависимости от ситуации и объекта, расстояние между точками фиксации составит от 0,5 до 0,8 метра;
  • при выполнении проводки скрытым способом размер штробы рассчитывают по диаметру кабеленесущих систем, а не по размеру проводника;
  • при монтаже гофры избегайте возникновения острых углов.

Закладка проводника в металлические рукава имеет свои особенности. Здесь для стыковки участков между собой применяют резьбовые соединительные муфты и колени. Зачастую приходится выполнить заземление такой системы.

Комбинированный вариант электрики

Однако не нужно брать за аксиому все вышесказанное и монтировать у себя в квартире электрику только по потолку, либо только по полу.

Весьма распространен вариант комбинированного решения данного вопроса. Часть проводов пускается поверху, а часть по низу.

Иногда в равной степени, иногда нет. Причиной этого может быть очень большой объем и разветвленность всей архитектуры проводки.

Если у вас в электрощитке не менее двух или трех десятков модульных аппаратов защиты, и при этом есть еще слаботочный щит, то при монтаже всего этого хозяйства по полу, вы получили бы огромнейший шлейф проводов.

Чем он шире, тем выше вероятность перехлестов и пересечения гофр между собой. Такие пересечения не есть хорошо. А в некоторых случаях даже могут привести к увеличению толщины стяжки.

Поэтому здесь идеальным решением будет комбинированный вариант. Небольшое количество гофр (в первую очередь слаботочку) можно пустить по потолку.

А силовые провода уложить в стяжку.

Также по потолку в будущем можно будет пускать дополнительные линии, которые вы изначально и не планировали, например на систему кондиционирования.

Преимущество данного варианта

Достоинство проведения проводки в металлических и ПВХ трубах заключается в следующем:

  1. Электропроводка надежно защищается от механических повреждений и неблагоприятных погодных условий (если монтаж электросети будет производиться на улице).
  2. Выполняется ПУЭ п. 7.1.37 «Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.». То есть вы сможете заменить проводку, не вскрывая обшивку стен, привязав к старому кабелю новый, например.
  3. К электропроводке в деревянных домах выдвигается ряд требований ПУЭ, пункт 15.15 и другие в СП 256.1325800.2016 (это актуализированная версия СП 31.110) и других нормативных документов об электроустановках и пожарной безопасности.
  4. При прокладке проводки под землей будет обеспечена защита электропроводки от грызунов, а также от повреждения твердыми предметами, содержащимся в грунте.

Как Вы видите, использовать данный способ электромонтажа нужно из соображений электро- и пожаробезопасности.

Рекомендуем обязательно ознакомится с пунктами ПУЭ, о которых шла речь выше. Изучите пункты 2.1.58., 7.1.37., 7.1.38. Требования о способе прокладке и виде используемых труб описаны в СП 31.110-2003 в п. 14.15, и актуализированы в СП 256.1325800.2016 в 15.15.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

Деформация стен


Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

В каком случае нужна именно металлическая труба

Каким бы прочным ни был современный пластик, но стали он уступает. Поэтому металлические защитные конструкции применяют в тех случаях, когда на коммуникацию оказывается сильное давление: над линией проходит дорога, находится стоянка для машин, въезд в гараж, расположено тяжелое или вибрирующее оборудование, есть опасность просадок грунта, оползней, землетрясений. В некоторых случаях металл применяют и для защиты от вандализма (например, при опускании кабеля с опоры в землю), если в районе расположения вашей дачи орудуют воры.

Прокладка силовых линий в стальных трубах применяется для разводки в горячих цехах, при опасности попадания искр, во взрывоопасных и пожароопасных помещениях. В деревянных постройках или при монтаже проводов по деревянной обшивке допускается использование только металлических кожухов.

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

Глубина, на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее

В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности.
Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг

Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться.
Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв. Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована.
Установка сигнальной ленты, которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Важно, чтобы подземные кабели не были слишком натянуты – не стоит экономить на метраже проводов. Это необходимо, чтобы при движении грунта не произошёл обрыв электрической сети

По технологии подземной прокладки проводов предусмотрено оставлять запас, который достигается путём укладки кабелей маленькими волнами.

Это что касается наиболее значимых требований, в соответствии с которыми проводится укладка электрических линий под землёй. Помимо вышерассмотренных норм ПУЭ, существуют ещё и другие предписания, которые можно встретить очень часто.

Прокладка проводов под дорогами – они обязательно производятся в толстостенной металлической трубе. Это обусловлено повышенным давлением на грунт проезжающего по дороге легкового и грузового транспорта, который может вызывать подвижку грунта. А, как известно, это может привести к обрыву электрических проводов.
Кабели, проложенные параллельно друг другу. В такой ситуации всё будет зависеть от мощностных характеристик электрической сети

Но в целом важно осознавать, что несколько проводов заводить в одну трубу нельзя, так как в случае пробоя одного кабеля может быть повреждён и соседний провод. По нормам каждый провод должен помещаться в броне рукав и располагаться не ближе 15 см от рядом проложенного кабеля.

Также засыпку кабелей в земле нельзя проводить без проверки. Обязательно необходимо убедиться в целостности проводки и только затем окончательно заполнять траншею землёй. При этом визуального осмотра недостаточно лучше прозвонить провода с помощью приборов. Помимо этого, немаловажную роль играет защита подземной электропроводки, о которой будет рассказано более подробно.

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

  • металлические (чугунные, стальные);
  • асбестоцементные;
  • бетонные;
  • керамические;
  • прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Сами трубы могут быть как жесткими, так и гибкими. В качестве гибких используется гофрированная полиэтиленовая или металлорукав. Каталог ДКС (диэлектрическая кабельная система) предоставляет большой выбор ассортимента.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

  • армированные;
  • неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

  • трамвайных и железнодорожных путей;
  • автомобильных дорог;
  • въездов в гараж или ограду;
  • газо- и нефтепроводов;
  • теплотрассы.

Также идет металл, если трасса проходит вдоль железнодорожных или трамвайных путей, а также внутри помещений, в том числе и в деревянных домах. Металлические трубы применяются для открытой и скрытой прокладок. В электротехнических помещениях вместо труб допустимо использование уголка и швеллера. Широко используются и для наружной установки (открытой, скрытой, под навесом).

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

  • в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
  • являясь диэлектриком, дополнительно защищает кабель;
  • не требуют заземления;
  • стойки к химическим веществам и растворителям;
  • ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

  • размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
  • обладает большей жесткостью и прочностью на разрыв;
  • имеет высокую пароизоляцию;
  • способен восстанавливать форму при кратковременной деформации.

Сшитый полиэтилен используется для изоляции высоковольтных кабелей и труб, а наличие фурнитуры позволяет прокладывать трассы любой конфигурации.
