На сколько хватает баллона с газом: расчет расхода газа для типовых газовых баллонов

Расчет газа в баллоне

Как рассчитать количество газа в баллоне:

Кислород

Параметры и размеры кислородных баллонов можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров.

По ГОСТ 5583-78 «Кислород газообразный технический и медицинский» (приложение 2), объем газообразного кислорода в баллоне (V) в кубических метрах при нормальных условиях вычисляют по формуле:

Vб — вместимость баллона, дм3;

K1 — коэффициент для определения объема кислорода в баллоне при нормальных условиях, вычисляемый по формуле

К₁ = (0,968Р + 1) * *

Р — давление газа в баллоне, измеренное манометром, кгс/см2;

0,968 — коэффициент для пересчета технических атмосфер (кгс/см2) в физические;

t — температура газа в баллоне, °С;

Z — коэффициент сжигаемости кислорода при температуре t.

Значения коэффициента К1 приведены в таблице 4, ГОСТ 5583-78.

Посчитаем объем кислорода в самом распространенном баллоне в строительстве: объемом 40л с рабочим давлением 14,7МПа (150кгс/см2). Коэффициент К1 определяем по таблице 4, ГОСТ 5583-78 при температуре 15°С:

V = 0,159 • 40 = 6,36м3

Вывод (для рассматриваемого случая): 1 баллон = 40л = 6,36м3

Пропан-бутан

Параметры и размеры кислородных баллонов для пропана, бутана и их смесей можно посмотреть по ГОСТ 15860-84. В настоящее время применяются четыре типа данных изделий, объемами 5, 12, 27 и 50 литров.

При нормальных атмосферных условиях и температуре 15°С плотность пропана в жидком состоянии составляет 510 кг/м3, а бутана 580 кг/м3. Пропана в газовом состоянии при атмосферном давлении и температуре 15°С равна 1,9 кг/м3, а бутана — 2,55 кг/м3. При нормальных атмосферных условиях и температуре 15°С из 1 кг жидкого бутана образуется 0,392 м3 газа, а из 1 кг пропана 0,526 м3.

Посчитаем вес пропанобутановой смеси в самом распространенном баллоне в строительстве: объемом 50 с максимальным давлением газа 1,6МПа. Доля пропана по ГОСТ 15860-84 должна быть не менее 60% (примечание 1 к табл.2):

50л = 50дм3 = 0,05м3;

0,05м3 • (510 • 0,6 + 580 •0,4) = 26,9кг

Но из-за ограничения давления газа 1,6МПа на стенки в баллон этого типа не заправляют более 21кг.

Посчитаем объем пропанобутановой смеси в газообразном состоянии:

21кг • (0,526 • 0,6 + 0,392 •0,4) = 9,93м3

Вывод (для рассматриваемого случая): 1 баллон = 50л = 21кг = 9,93м3

Ацетилен

Параметры и размеры баллонов для ацетилена можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров. Корпус ацетиленового баллона отличается от корпуса кислородного баллона меньшим размером.

При давлении 1,0 МПа и температуре 20 °С в 40л баллоне вмещается 5 – 5,8 кг ацетилена по массе ( 4,6 – 5,3 м3 газа при температуре 20 °С и 760 мм.рт.ст.).

Приближенное количество ацетилена в баллоне (определяется взвешиванием) можно определить по формуле:

Va = 0,07 • Е • (Р – 0,1)

0,07– коэф., который учитывает количество ацетона в баллоне и растворимость ацетилена.

Е – водяной объем баллона в куб.дм;

Р – давление в баллоне, МПа (давлении 1,9 МПа (19,0 кгс/см2) при 20 °С по ГОСТ 5457-75 «Ацетилен растворенный и газообразный технический»);

0,1 – атмосферное давление в МПа;

Вес 1 м3 ацетилена при температуре 0°С и 760 мм.рт.ст. составляет – 1,17 кг.

Вес 1 куб.м ацетилена при температуре 20°С и 760 мм.рт.ст. составляет 1,09 кг.

Посчитаем объем ацетилена в баллоне объемом 40л с рабочим давлением 1,9МПа (19кгс/см2) при температуре 20°С:

Va = 0,07 • 40 • (1,9 – 0,1) = 5,04м3

Вес ацетилена в баллоне объемом 40л с рабочим давлением 1,9МПа (19кгс/см2) при температуре 20°С:

Вывод (для рассматриваемого случая): 1 баллон = 40л = 5,5кг = 5,04м3

Двуокись углерода (углекислота)

Углекислота (по ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая») применяется как защитный газ для электросварочных работ. Состав смеси: СО2; Ar + CO2 ; Ar + CO2 + O2. Еще производители могут маркировать ее как смесь MIX1 – MIX5.

Параметры и размеры баллонов для ацетилена можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров.

При рабочем давлении углекислоты в баллоне 14,7 МПа (150 кгс/см2) коэффициент заполнения: 0,60 кг/л; при 9,8 МПа (100 кгс/см2) – 0,29 кг/л; при 12,25 МПа (125кгс/см2) – 0,47 кг/л.

Объемный вес углекислоты в газообразном состоянии равен 1.98 кг/м³, при нормальных условиях.

Посчитаем вес углекислоты в самом распространенном баллоне в строительстве: объемом 40л с рабочим давлением 14,7 МПа (150 кгс/см2).

Посчитаем объем углекислоты в газообразном состоянии:

24кг / 1,98 кг / м3 = 12,12м3

Вывод (для рассматриваемого случая): 1 баллон = 40л = 24кг = 12,12м3

Отопление частного дома газовыми баллонами: расход и схема подключения

Отопление частного дома газовыми баллонами – вынужденная мера в случае отсутствия магистрального газопровода. Такой способ обогрева часто выбирают для загородных домов и дач с площадью до 70-100 кв.м. В целях экономии газа строение максимально утепляется, и газовый котел используется в паре с электроприборами, если подключено электричество.

В качестве топлива используется сжиженный газ пропан или смеси (пропан +бутан), в зависимости от сезона. После обработки природного газа под большим давлением, он из газообразного состояния переходит в жидкое, и закачивается в баллоны. Сжиженные углеводородные газы в сокращенном варианте называются СУГ.

Для отопления с помощью СУГ используются баллоны емкостью 50 л (вес газа в жидком состоянии до 22 кг). Баллоны заполняются на 80 % объема, т.к. газ способен расширяться с повышением температуры и может разорвать баллон. Также, при выработке содержимого баллона не допускается полное опустошение, а только на 90 %.

Что нужно для подключения

Для монтажа системы отопления на газовых баллонах потребуется:

• Газовый котел, оснащенный горелкой для сжиженного газа;
• Газовые баллоны емкостью по 50 л;

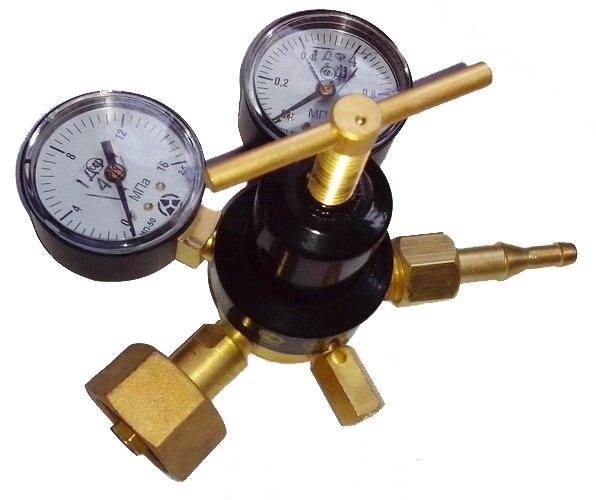

• Редукторы;
• Рампа, если подключается нескольких баллонов;
• Запорная арматура;
• Газопровод в виде труб и шлангов для подсоединения оборудования в систему.

Оборудование для системы отопления частного дома газовыми баллонами

При выборе газового котла стоит обратить внимание на модели с наименьшим показателем рабочего давления и высоким КПД. Многие модели котлов уже оборудованы для работы с природным и сжиженным газом. Если подключение к магистральному газопроводу не предвидится, то для работы на СУГ лучше выбрать именно такой котел

Если подключение к магистральному газопроводу не предвидится, то для работы на СУГ лучше выбрать именно такой котел.

В противном случае, приобретается дополнительное оборудование: форсунки для горелки или целая горелка для сжиженного газа, а в некоторых моделях и газовый клапан. Горелка котла на природном газе рассчитана на более низкое давление в системе и имеет клапан с большим отверстием, что может привести к аварийной ситуации.

Газовые баллоны зимой

Если газовые баллоны находятся снаружи дома, то зимой при отрицательных температурах давление сжиженного газа снижается, и котел может просто отключиться.

Чтобы этого не случилось, баллоны устанавливают в специальном шкафу с хорошей вентиляцией, утепленном негорючими материалами. Также для этой цели подойдут отдельно стоящие нежилые строения с минимальным обогревом.

При пользовании баллонами следует соблюдать меры безопасности:

Специальный шкафчик для установки баллонов

• Запрещается отогревать емкости с газом с помощью открытого огня;
• Рядом с баллонами не должны находиться подвал или погреб, так как сжиженный газ при утечке опускается вниз, не имеет запаха и способен накапливаться до взрывоопасной концентрации;
• Желательно установить датчик утечки газа;
• Складирование полных емкостей допускается на расстоянии от 10 м до жилого помещения;
• Хранение пустых баллонов в доме запрещено;
• Один раз в 4 года необходимо проверять баллоны на целостность и герметичность.

Минусы отопления сжиженным газом

Основные недостатки системы отопления с помощью газовых баллонов:

• Неудобство периодической заправки баллонов, особенно в случае самостоятельной заправки (нет доставки баллонов к дому);
• Несовершенство метода определения полноты баллона – взвешиванием;
• Большой расход газа при неправильно отрегулированной системе и, соответственно, снижение ее эффективности;
• Не всегда есть возможность создать необходимые условия для установки баллонов — прекращение работы котла при низких температурах;

Устройство заправки газовых баллонов

В каком случае можно использовать такую систему

Этот способ отопления часто выбирают в том случае, если к дому не подведено электричество, но в будущем планируется подключение к магистральному газопроводу.

Тогда нет необходимости покупать два котла, а покупка газового котла себя оправдает — его достаточно будет перевести с работы на сжиженном газе в обычный режим.

Иногда котлы на сжиженном газе используют одновременно с электрооборудованием или системой теплых полов в целях экономии.

Особенности использования

Многие владельцы частных домов интересуются, на сколько хватает одного баллона и какой производительностью обладает система на таком топливе. Еще одна проблема – необходимость снижения расхода газа.

Вам может быть интересно:

• Дом из бруса 9*9
• Чем лучше покрасить стены в гараже
• Сборка дома из клееного бруса
• Как клеить обои встык
• Покраска стен в квартире
• Выравнивание стен по маякам своими руками
• Комбинированные обои в гостиную
• Штукатурка стен под обои

Важно! Все котлы, использующие для обогрева магистральный газ, могут эксплуатироваться и на сжиженном топливе. Для этого потребуется только сменить горелку

Основным показателем при выборе подходящего отопительного котла является минимальное давление газа, при котором устройство способно продолжать работать. Чем меньше это значение, тем лучше.

В один газовый баллон помещается 35-42 л газа. В жидком виде это составляет 22 кг. Стоимость заправки одного литра равна 12-16 рублям. Исходя из этих расчетов, заправка одного баллона стоит около 470-630 рублей. Газовый котел мощностью 12-15 кВт потребляет от 1,2 до 1,7 кг газа в час. При этом он вырабатывает 1 кВт энергии. Этого достаточно для обогрева 120-140 м² площади.

При постоянной работе котла на предельных значениях газ расходуется в объеме 33,6 кг газа в сутки. При перерасчете на баллоны это составляет 1,5. Это стоит от 870 до 950 рублей. Такие затраты на отопление являются довольно большими. Однако при правильной настройке отопительного оборудования и утеплении дома котел потребляет гораздо меньше. В этом случае он поддерживает комфортную температуру.

В утепленном строении площадью от 120 до 140 м², не имеющем сквозняков и утечек тепла через окна, котел потребляет от 10 до 12 кг газа в сутки. Это при расчете температуры на улице до -23 градусов, а в доме — + 23. При таком расходе одного баллона 50 л хватает на двое суток. В неделю тратится 3-4 баллона. Недельный обогрев жилища стоит 1,7-2,2 тыс. рублей.

Сократить расходы можно при оснащении котла автоматикой. В ночное время температура будет снижаться, что позволит сократить объем потребляемого котлом газа. При ее ежедневном понижении до 15 градусов в ночное время суточный расход сокращается на 25-40%. Один баллон в этом случае можно растянуть на 3-4 дня. Неделя отопления газом обойдется в 900-1300 рублей. Месячные затраты сократятся до 5-7 тыс. рублей.

Совет! Отапливая жилище сжиженным газом, стоит объединять баллоны в группы по 6-10.

При правильной настройке котла программатором и регулярном снижении температуры удается сократить расход баллонного газа до 8-10 баллонов ежемесячно.

Это интересно: Балкон в частном доме под крышей — выкладываем суть

Как выполнить расчет?

При нормальных атмосферных условиях и температуре 15°С плотность пропана в жидком состоянии составляет 510 кг/м3, а бутана 580 кг/м3. Пропана в газовом состоянии при атмосферном давлении и температуре 15°С равна 1,9 кг/м3, а бутана — 2,55 кг/м3. При нормальных атмосферных условиях и температуре 15°С из 1 кг жидкого бутана образуется 0,392 м3 газа, а из 1 кг пропана 0,526 м3.

Зная объем газа и его удельный вес мы можем определить его массу. Так, если в смете указано 27 м 3 пропан-бутана технического, то умножив 27 на 2,25 мы узнаем, что этот объем весит 60,27 кг. Теперь, зная плотность сжиженного газа можно вычислить его объем в литрах или кубических дециметрах. Плотность пропан-бутана в соотношении 80/20 при температуре 10 С составляет 0,528 кг/дм 3 . Зная формулу плотности вещества (масса поделенная на объем) можем найти объем 60,27 кг газа. Он составляет 60,27 кг / 0,528 кг/дм 3 = 114,15 дм 3 или 114 литров.

Особенности использования

В разных помещениях есть свои правила эксплуатации газовых баллонов.

В квартире

Установка газового котла разрешается только при выполнении следующих условий:

• получение ряда одобрений на этот процесс от специализированных служб;
• покупка необходимого оборудования;
• подготовка квартиры;
• изменение отопительной системы — её отсоединение от централизованных коммуникаций;
• установка дымохода и вентиляции.

При этом само помещение должно отвечать требованиям:

• площадь не менее 4 кв. м;
• наличие хорошего естественного освещения, форточки;
• высота потолков не менее 2,5 м;
• входная дверь с шириной не менее 0,8 м;
• трубопровод с холодной водой;
• ровные стены.

Газовые баллоны разрешается размещать в квартире, но не более одного. При этом само здание не должно превышать 2-х этажей. Такие ёмкости фиксируют в 50 см от газовой плиты и 100 см от отопительных приборов. Предельная температура помещения, в котором проводится процесс установки — не выше 45 °C.

Внимание! Самостоятельно проводить процесс установки газовой отопительной системы категорически запрещено, этим занимаются работники специальных служб

В частном доме

Наряду с установкой газоотопительной системы, в отдельных комнатах производится фиксация конвекторов — устройств, позволяющих за несколько минут прогреть помещение.

В качестве хранилища баллонов используется газгольдер. Его объём определяется в ходе подсчётов уровня потребления СУГ

При этом важно учитывать и камин, и водогрейный котёл, и газовую плиту. Чем выше этот показатель, тем больше объём выбираемой ёмкости

В гараже

Данное сооружение считается пожароопасным, поэтому газовый котёл обязательно должен быть вынесен в отдельное помещение площадью не менее 4 кв. м. со стенами из негорючих материалов.

Газовые баллоны располагают в специальном металлическом шкафу, на безопасном расстоянии от воспламеняющихся предметов, выше отметки пола. Это позволит быстро заметить и предотвратить утечку газа.

Особенности использования

В разных помещениях есть свои правила эксплуатации газовых баллонов.

В квартире

Установка газового котла разрешается только при выполнении следующих условий:

• получение ряда одобрений на этот процесс от специализированных служб;
• покупка необходимого оборудования;
• подготовка квартиры;
• изменение отопительной системы — её отсоединение от централизованных коммуникаций;
• установка дымохода и вентиляции.

При этом само помещение должно отвечать требованиям:

• площадь не менее 4 кв. м;
• наличие хорошего естественного освещения, форточки;
• высота потолков не менее 2,5 м;
• входная дверь с шириной не менее 0,8 м;
• трубопровод с холодной водой;
• ровные стены.

Газовые баллоны разрешается размещать в квартире, но не более одного. При этом само здание не должно превышать 2-х этажей. Такие ёмкости фиксируют в 50 см от газовой плиты и 100 см от отопительных приборов. Предельная температура помещения, в котором проводится процесс установки — не выше 45 °C.

Внимание! Самостоятельно проводить процесс установки газовой отопительной системы категорически запрещено, этим занимаются работники специальных служб

В частном доме

Наряду с установкой газоотопительной системы, в отдельных комнатах производится фиксация конвекторов — устройств, позволяющих за несколько минут прогреть помещение.

В качестве хранилища баллонов используется газгольдер. Его объём определяется в ходе подсчётов уровня потребления СУГ

При этом важно учитывать и камин, и водогрейный котёл, и газовую плиту. Чем выше этот показатель, тем больше объём выбираемой ёмкости

В гараже

Данное сооружение считается пожароопасным, поэтому газовый котёл обязательно должен быть вынесен в отдельное помещение площадью не менее 4 кв. м. со стенами из негорючих материалов.

Газовые баллоны располагают в специальном металлическом шкафу, на безопасном расстоянии от воспламеняющихся предметов, выше отметки пола. Это позволит быстро заметить и предотвратить утечку газа.

Расчёт расхода защитных газов при сварке.

Существует множество методов расчёта используемого при сварке защитного газа, но необходимо учитывать вид производства – серийное, массовое, единичное, а также номенклатуры. При производстве металлоконструкций на мелкосерийном производстве для составления сертификаций на материалы можно воспользоваться следующей формулой, которая, напомним, применима лишь к мелкосерийному производству:

В данном уравнении Nп представляется собой норму расхода проволоки на изделие, определяемое в килограммах, а Rг – это коэффициент, который учитывает затраты защитного газа на один килограмм проволоки. Для обобщающих отчётов под величиной данного коэффициента можно использовать значение 1.15. Но при производстве на предприятиях опытных образцов или выставочных серий изделий нормативы расхода материалов на сварку рекомендуем применять с коэффициентов не более 1.3.

Можно применять метод расчёта защитного газа под величиной Нг в кубометрах и литрах на один метр шва, и данная формула применима в основном для многосерийного производства однотипных конструкций и деталей, либо же для малого производства. Формула представляет собой:

В данном случае Нг представляет собой условное обозначение удельного расхода защитного газа, которое приведено в таблице ниже. Величина Т – это основное время, которое необходимо для сваривания определённого прохода, измеряется в секундах или минутах. Ндг – это дополнительное количество расхода защитного газа, который был затрачен на подготовительные, финишные операции прохода. N – это количество проходов, которое может равняться любому числу.

Чтобы определить расчёт расхода углекислого газа на сварку в килограммах, важно учитывать, что при испарении 1 килограмма жидкой углекислоты выделяется около 509 литров углекислого газа. Дополнительный расчет расхода защитного газа при сварке в литрах или кубических метрах производится по следующей формуле:. Читать также: Правила установки кондиционера в квартире

Читать также: Правила установки кондиционера в квартире

Здесь Тпз представляет собой условное обозначение времени, затраченного на выполнение заключительных – подготовительных операций (продувка горелки до сварки, настройку сварочного аппарата, обдув места сварки по окончанию работ), измеряется в секундах, минутах. Последний метод расчёта для определения, какой расход газа на сварку является наиболее точным и экономичным. Для того чтобы проконтролировать расход газа в баллоны рекомендуем ставить расходомеры и редуктора.

В среде защитных газов, сварка углекислым газом очень распространена. Для общего понимания картины, предлагаю получше изучить данный способ сваривания.

Меры предосторожности

При любых операциях с газовым оборудованием пользователь должен выполнять правила эксплуатации и обслуживания и принимать все меры предосторожности, для личной безопасности, защиты окружающих людей от травматизма, а также сохранности оборудования в исправном состоянии. Основные требования безопасности:. Основные требования безопасности:

Основные требования безопасности:

1. Запрещено использовать сосуды с просроченными сроками освидетельствования и имеющие явные повреждения композитного корпуса или запорной арматуры.
2. Устанавливают баллон исключительно в вертикальном положении.
3. Хранение сосудов с объёмом более 5 л в жилых помещениях запрещено. Минимальные расстояния до инженерных коммуникаций в доме: от плиты для приготовления пищи– 0.5 м, от дверки топки – 2 м, от стенки – 0.30 м, от электрической проводки – 1.0 м.
4. При хранении сосудов их прочно закрепляют хомутами и защищают от солнечных лучей и отопительных устройств. Расстояние до радиатора должно быть не менее 1 м, а от открытых источников нагрева – 5 м, при размещении защитных экранов его уменьшают до 0,5м.
5. Нагрев вентильной арматуры разрешается после полного слива газа с баллона и закрытия крана.
6. Замену вентиля начинают после того, когда выровняется давление внутри и снаружи сосуда.
7. Откручивают маховик очень медленно с целью недопущения его электризации, появления искры и взрыва.
8. В комнате может находиться только 1 закрытый ГБ.
9. Дренировать остатки газа допускается исключительно на открытой площадке.
10. Запрещено выполнять подогрев баллона для повышения давления среды и ремонтировать неисправные сосуды с остатками газа. Запрещено оставлять поломанные баллоны с газом в местах постоянного нахождения людей.
11. Требуется периодически проверять работоспособность и герметичность вентиля.
12. В случае возникновения пожара тушение производят огнетушителями ОУ-2А, ОХП-10 и печной смесью, а также в срочном порядке вызывают МЧС.
13. При отравлении продуктами сгорания необходимо обратиться в больницу или вызвать скорую помощь на дом.
14. В случае обнаружении утечек газа, краны должны быть немедленно перекрыты, помещение проветрено и сделан экстренный вызов МЧС.
15. Запрещено использовать содержимое баллона полностью, остаточное давление должно быть не менее 0,5 кгс/см2.

Важно! Проведение любых ремонтных операций с газовыми баллонами относится к потенциально опасным работам. Существует строгий запрет на демонтаж вентилей с газовых сосудов в домашних условиях

Сколько прослужит стандартный баллон

В обычной 40-литровой ёмкости внутри находится 24 кг сжиженного углекислого газа, которые при испарении дают 12000 л. рабочего вещества

Если принять во внимание, рассмотренные ранее параметры расхода, то выходит, что один стандартный баллон прослужит 12000/10=1200 мин или же 20 часов при работе с проволокой 1,2 мм и силе тока 120А

Справочники по сварке дают такую информацию на этот счёт: 1 кг наплавляемого металла = 1,35 кг сварочной проволоки = 1,1 кг углекислоты. Становится заметна пропорция на каждый кг расхода проволоки приходится 0,82 кг CO2. Это значит имеющихся в баллоне 24 кг сжиженного газа достаточно для работы с 29 кг сварочной проволоки.

Вес пустого баллона

Зная вес баллона с газом и сколько весит пустой баллон, всегда можно рассчитать, какой вес имеет оставшийся газ. Вес 5-литрового баллона для кислорода равен 8, 5 кг, 10-литрового – 13 кг, 20-литрового – 32,3 кг (при длине 740 мм) и 42 кг (при длине 770 мм). Перечисленные емкости изготовлены из стали марки 45Д.

Вес кислородного баллона 40 л зависит не только от его длины, но и от материала. Вес пустого баллона, выполненного из стали 45Д, составляет 58,5 кг (при длине 1370 мм) и 76,5 кг (при длине 1430 мм). Кислородный баллон 40 литров может быть изготовлен из стали 30ХГСА, тогда при длине 1350 мм вес пустого кислородного баллона будет равен 51,5 кг.

Вес кислородного баллона 50 л – 71, 3 кг (при длине 1685 мм) и 93 кг (при длине 1755 мм) при условии, что речь идет о емкостях из стали 45Д. Кислородный баллон 50 литров, изготовленный из стали 30ХГСА, весит 62,5 кг и имеет длину 1660 мм.

Кислородный баллон 40 литров и кислородный баллон 50 литров,имеющие меньшую длину, предназначены для давления 150 кгс/см2, в то время как давление газа в баллоне с большей длиной – 200 кгс/см2.

Чтобы узнать, сколько весит кислородный баллон пустой с механическим колпаком, кольцом и придающим устойчивость башмаком, к указанной массе нужно прибавить 1,8 кг, 0,3 кг и 5,2 кг соответственно.

Техника безопасности

Соблюдение норм безопасности – обязательное условие использования баллонного газа. К подобному типу отопления выдвигаются такие требования:

• баллоны нельзя устанавливать в помещениях без вентиляции;
• хранить обязательно в проветриваемом помещении, под которым нет цоколя или подвала;
• баллоны нельзя ронять или оставлять в наклоненном или вертикальном положении;
• короб для хранения размещается с северной части дома, где затененность максимальная;
• нельзя устанавливать баллоны в помещениях с подвалами и цоколями;
• максимально допустимое заполнение баллона – на 80%. Когда температура газа начнет повышаться, его объем увеличивается. Если пространство переполнено, то произойдет взрыв. Даже баллоны самой высокой прочность разорвет, если заполнить его на 90% на морозном воздухе и занести в теплое помещение.

Важно помнить, что смесь пропана и бутана намного тяжелее воздуха. При утечке сжиженный газ всегда накапливается внизу. При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений

Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции

При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений. Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции.

Ни в коем случае нельзя опускать баллоны в подвал, цоколь, подпол или погреб, а также в ямы, выкопанные на приусадебном участке!

Баллоны на морозе замерзают. Но для их обогрева запрещается использовать тэны, электронагреватели или греющие кабели.

Для нормальной работы теплообменника требуется подключить его к связке из 4-5 баллонов. При этом нужно соблюдать такие меры безопасности:

• использовать для подающего газопровода трубу, толщина стенок которой составляет не менее 2 мм;
• там, где труба проходит через стену, она пропускается через защитную гильзу. Диаметр защитной гильзы должен быть на 2-3 см больше диаметра самой трубы. Пространство между трубой и стенками гильзы наполняется монтажной пеной.
• Для газопроводов берутся стальные трубы. Толщина их стенок не должна быть меньше 2 мм.
• Котел к газопроводу подключается с помощью гибкой проводки. Редуктор присоединяется к газопроводу посредством резиново-тканевого рукава.
• Разъемные соединения нужно проверить на утечку. Для этого используется простой метод – обмыливание.

Дуговая сварка в среде защитных газов

Защитный газ предотвращает попадание из воздуха в сварочную ванну водорода, кислорода, иных вредных веществ, которые ухудшают качество шва. В некоторых случаях, газ выводит подобные элементы из сварочной ванны. Предприятиям газ поставляется кислородными цехами заводов, домашний сварщик может купить его баллон в торговой сети. Например, 10-литровый баллон углекислоты стоит немногим более 500 рублей, однако израсходовав запас газа, емкость можно заполнить новой порцией двуокиси.

Каждый сварщик старается увеличить продолжительность работы баллона с регулируемой газовой средой, и просто уменьшить его расход обычным зажатием вентиля не получится.

Однако выход CO 2 — двуокиси углерода, при работе полуавтоматической сваркой можно предварительно просчитать, чтобы не бежать в магазин за новым баллоном перед самым окончанием трудового дня.

Показатели, сколько газа расходуется, могут быть следующими:

Диаметр проволоки (см)	Сила тока (Ампер)	Средние показатели расхода (литров в минуту)
0,8 — 1	60 — 160	8
1,2	100 — 250	9 — 12
1,4	120 — 320	12 — 15
1,6	240 — 130	15 — 18
2 см	280 — 450	18 — 20

Хранение газовых баллонов на производстве

Здания для хранения емкостей с техническим газом на производственной площадке должны быть не выше одного этажа и при этом не иметь чердака. Такие сооружения должны быть выполнены из негорючих материалов. Окна и двери должны быть оснащены матовыми или равномерно окрашенными в белый цвет стеклами. Это необходимо для рассеивания прямого солнечного цвета.

Горизонтальное хранение газовых баллонов

Помещения, где хранят емкости с газом, должны быть оснащены постоянно действующей вентиляцией. Правила хранения газовых баллонов требуют того, чтобы на складе где осуществляют хранение газов необходимо постоянно проверять качество воздуха, на предмет наличия посторонних примесей. При достижении в воздухе опасной концентрации газов помещение необходимо проверить, а емкости с газом необходимо со склада удалить.

В процессе эксплуатации баллонов недопустимо:

1. Эксплуатировать баллоны с просроченным сроком испытания, на их поверхности нет установочных клейм, поврежден вентиль или корпус.
2. Самостоятельное выполнение ремонта или окрашивание баллонов и установленной на них арматуры.
3. Отогревать редуктора с применением открытого пламени. Эту операцию можно выполнять только с применением горячей воды.
4. Работать вблизи баллонов в промасленной одежде и пр.

Размеры и вес 50 литровых кастрюль

Чтобы определить, сколько весит пустой 50-литровый газовый баллон, нужно знать толщину стенок и размер баллона.

Поскольку производство газовых баллонов возможно только при соблюдении определенных норм, все необходимые характеристики в них уже содержатся. Согласно ГОСТ 15860 толщина металла газового баллона объемом 50 литров, предназначенного для хранения легких углеводородов, составляет 3 мм.

Стандартный диаметр 50-литрового баллона, в котором транспортируется пропан или бутан, составляет 299 мм. А высота его корпуса может варьироваться от 840 до 1015 мм.Наиболее популярны пятидесятилитровые угольные баллоны размером 299х960 мм. Суда для перевозки газов, хранящихся под повышенным давлением, имеют другие характеристики, отраженные в ГОСТ 949-73

В правилах изготовления газовых баллонов указано, что толщина стали может достигать 2,5 мм. В этом случае производитель должен уменьшить диаметр сосуда до 292 мм и увеличить его высоту. Минимальная высота в этом случае начинается от 876 мм.

Таким образом, диаметр стандартного баллона на 50 литров составляет 29,9 см, а высота – 93 см. Масса пустого пустого баллона с учетом типового запорного клапана составляет 22 кг. При правильном наполнении баллона необходимым количеством газа вес будет зафиксирован на уровне примерно 43,2.

Емкость газового баллона

По правилам эксплуатации в газовый баллон на 50 литров можно заправить 42,5 литра сжиженного газа. Этот объем содержимого для 50-литрового газового баллона установлен нормативной документацией, в которой указано, что из соображений безопасности баллон может быть заполнен не более чем на 85%.

Кроме того, содержимое корабля нельзя израсходовать до конца.На практике поставщики баллонов стараются не рисковать и часто заполняют только до 75% емкости. Поэтому после покупки полного баллона 37,5 литров, равных 18-19 кг, остаются в распоряжении дачника или сварщика

Попробуем подсчитать, сколько кубометров газа поместится в 50-литровом баллоне. Известно, что при стандартных условиях из 1 кг СУГ получается 0,526 куб. М пропана или 0,392 – бутана. В этом случае процентное содержание газовой смеси составляет 60:40 (60% – пропан и 40% – бутан).

Рассчитаем объем пропан-бутановой смеси, пока в баллоне 21,2 кг газа:

21,2 кг • (0,526 • 0,6 + 0,392 • 0,4) = 10,01 м3

Это означает, что в 50-литровом баллоне содержится примерно 10,01 куб. М газа.

Как долго прослужит газовый баллон?

Чтобы определить, на сколько хватит полного 50-литрового баллона с пропаном, вам нужно будет рассчитать, сколько газа будет потреблять конкретное устройство.

Например, ваша плита с 4 конфорками потребляет 0,45 кг / ч газа (эту информацию можно найти в технической документации на прибор). Далее делим количество газа в баллоне на расход: 21,5 / 0,45 = 47,7. Это означает, что если вы включите все 4 горелки, баллон прослужит примерно 47 часов.

Конечно, не всегда будут работать все четыре конфорки, а значит, баллон прослужит более длительный период.

Если вы планируете использовать для отопления баллонный газ, его расход можно рассчитать так же, как и с газовыми плитами. Например, посчитаем, на сколько дней хватит полного 50-литрового баллона на отопление частного дома, если известно, что максимальный расход газа газового котла составляет 1,5 кг / час.

Прежде чем производить какие-либо расчеты, стоит учесть, что котлы работают в среднем 10 часов. Но, если предположить, что котел используется еще и для нагрева горячей воды, расход газа увеличивается почти на 20%.При проектировании автономного газоснабжения с одновременным подключением нескольких баллонов потребуется газовая рампа. Может использоваться для подключения к редуктору до 12 цилиндров

Делим массу газа в баллоне (21,5 кг) на его расход (1,5 кг / час) и получаем 14,3 часа. Учитывая, что газовый котел не работает 24 часа в сутки, баллон со сжиженным газом может прослужить максимум 2-3 дня.

Кроме того, нельзя забывать, что расход топлива также зависит от степени теплоизоляции вашего загородного дома и средней дневной температуры на улице. Итак, чем меньше утеплен дом и чем ниже температура окружающей среды, тем больше котлу придется сжигать топлива, чтобы комната прогрелась до комфортной температуры.

Проведенные расчеты показывают, что баллона на 50 литров недостаточно для комфортного проживания в загородном доме, особенно если и котел, и плита потребляют газ. Поэтому многие владельцы частных домов проектируют систему газоснабжения на основе сразу 3-4 газовых баллонов по 50 литров, что требует соблюдения особых условий их эксплуатации и хранения.
