Настенные газовые котлы отопления: навесные виды нагревателей

Пятерка лидеров в производстве газового отопительного оборудования

Абсолютное большинство отопительного газового оборудования представлено на отечественном рынке климатической техники европейскими производителями, а также некоторыми представителями Азиатско-Тихоокеанского экономического сообщества. Среди наиболее популярных в нашей стране выделяются производители газовых котлов из Германии, Италии, Чехии, Словакии и Южной Кореи.

Первую строчку в рейтинге популярности делят между собой немецкие газовые котлы, выпущенные концерном «Vaillant Group» и компанией «Wolf». Немецкий бренд «Buderus» делит второе место среди самых востребованных производителей, с немецким холдингом Viessmann, а третье место заняли словацкий концерн «Protherm» и итальянская компания «Baxi».

Далее будет рассмотрен модельный ряд каждой торговой марки, конструктивные и эксплуатационные особенности отопительных приборов.

Нюансы установки

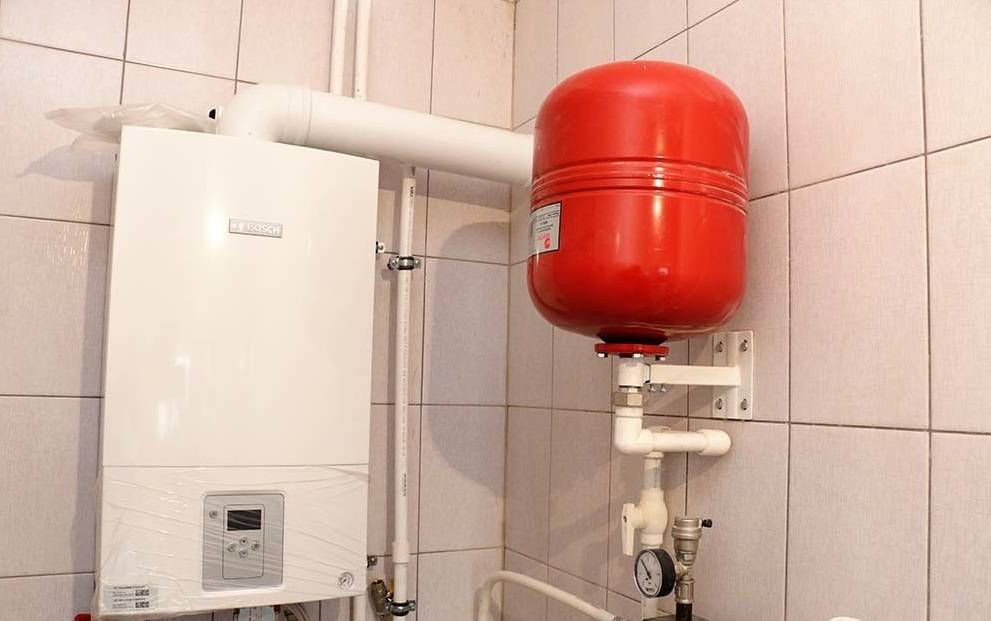

Установка газового котла закрытого типа не вызовет трудностей, но лучше предоставить эту работу специалисту. В зависимости от выбранного типа оборудования монтаж выполняется с фиксацией на полу или креплением на стене. В том и другом случае котел присоединяется к системе отопления и другим коммуникациям, и производится обвязка. Коаксиальный дымоходный канал выводят на улицу самым коротким путем — горизонтально. При этом нужно соблюдать небольшой уклон в сторону, противоположную котлу. В том случаях, когда отопительный прибор находится в комнате, не имеющей наружной стены, трубу выводят вверх, сквозь кровлю. В стену монтируется гильза, через которую пропускается труба. Швы заделываются уплотнителем, устойчивым к высоким температурам. Внутренние подсоединение трубы к устройству выполняется согласно инструкции. По окончанию этого этапа можно считать установку газового котла завершенной.

Настенные котлы

Главная особенность настенного котла — его доступность, компактность и простота использования. Настенная модель — это комплексное устройство, в котором размещен не только газовый нагреватель, но также теплообменник и электроника, позволяющая управлять агрегатом. Все модели разделяются на одноконтурные и двухконтурные.

Одноконтурные газовые котлы используют только для обогрева помещения. Двухконтурные обеспечивают еще и подачу горячей воды для бытовых нужд.

Плюсы настенных котлов

Выпуск настенных котлов был налажен относительно недавно, поэтому практически все модификации созданы по самым современным и передовым технологиям. Описываемый тип имеет и компактные размеры, и невысокую стоимость. Он специально разработан для обогрева небольших помещений, площадь которых не превышает 200 кв.м. Максимальная мощность настенного агрегата — 30 кВт.

Многие модели укомплектованы дополнительным оборудованием. Оно размещено внутри небольшого корпуса, поэтому не занимает много места. В состав подобных устройств могут входить два циркуляционных насоса, один расширительный бак, манометр и термометр, а также датчики безопасности.

С лицевой части прибора все компоненты доступны для осмотра и ремонта, поэтому при возникновении проблем достаточно снять лицевую панель. Процесс дымоудаления в одних моделях основан на атмосферной тяге, в других происходит при помощи встроенного вентилятора.

В первых котлах форма дымохода классическая, во вторых — коаксиальная (труба в трубе). Коаксиальная труба проходит сквозь стену, но имеет компактные размеры. Выбирая такую модель, вы избавляете себя от необходимости сооружать сложный дымоход и прокладывать каналы для вентиляции.

В двухконтурных котлах предусмотрено несколько точек водозабора. Однако, открывая второй кран, необходимо быть готовым к снижению температуры теплоносителя

Если необходим стабильно работающий прибор, стоит обратить внимание на газовые двухконтурные котлы с 60-литровым запасом горячей воды. Такие модели имеют трехотводный смеситель и встроенный бройлер, сохраняющий температуру воды, независимо ни от ее расхода, ни от давления

Настенные котлы предназначены для систем поквартирного отопления. Они:

Имеют низкую стоимость.
Компактные размеры.
Небольшой вес.

Минусы конструкции

Недостатки настенных газовых котлов

Следует отметить и недостатки настенных агрегатов. Приоритетным для них является простой нагрев воды. При открывании крана горячей воды срабатывает механика, и котел перекрывает переход теплоносителя. Прибор моментально переправляет всю свою мощность на теплообменник.

Подобный процесс происходит в маленьком по объему коробе, в котором установлены тонкостенные медные трубки. Со временем из-за низкого качества воды трубки забиваются, просветы их сужаются, что провоцирует поломки. Поэтому при использовании настенных двухконтурных котлов необходимо постоянно следить за качеством воды или ставить очистительные фильтры.

Еще одно важное обстоятельство — наличие сложной электроники. Практически все современные модели снабжены электронной начинкой, очень чувствительной к скачкам напряжения

Многие изделия, произведенные в Европе, не рассчитаны на сложные российские условия эксплуатации, поэтому нередко происходят опасные сбои. Любое падение напряжения в электросети либо скачки давления газа могут привести к плачевным последствиям.

Еще один момент — не каждый настенный газовый котел можно применять в системах, где в качестве теплоносителя используется антифриз. Даже если в техпаспорте не указан запрет на его применение, практически всегда у российских потребителей возникают проблемы с дальнейшим гарантийным обслуживанием.

Итак, коротко обозначим недостатки устройств:

Настенные котлы имеют гораздо меньший срок службы, чем напольные.
Мощность их ограничена.
Есть определенные требования к использованию антифриза.
Для нормального функционирования необходимо тщательно следить за качеством теплоносителя.

Что такое одноконтурный котел

Одноконтурные газовые котлы служат для нагрева теплоносителя, которым заполнена система отопления. Приготовление воды для горячего водоснабжения одноконтурный котёл не производит. В помещениях, где отапливаемая площадь, порой, превышает триста квадратных метров, используются напольные котлы. Эти отопительные устройства гораздо мощнее, чем настенные.

Настенные одноконтурные отопительные устройства чаще всего используются в квартирах многоэтажек, и могут отапливать площадь до трехсот квадратных метров. Данные котлы гораздо компактнее напольных, и весят чуть больше 40 килограмм. Настенный одноконтурный котёл органично вписывается в интерьер. Также эти настенные устройства более функциональны, нежели их напольные собратья. Мощность самых продвинутых моделей настенных одноконтурных котлов составляет не более 35 киловатт.

Одноконтурный газовый котел не имеет в своей конструкции каких-либо сложных элементов и механизмов. Данный котел состоит из:

горелки;
теплообменника;
блока управления;
водяного насоса;
электродвигателя турбины (если котел с закрытой камерой сгорания);
манометра;
датчиков;
запорной арматуры.

Принцип работы одноконтурных котлов

Газовые одноконтурные котлы с косвенным бойлером работают по двум основным схемам подключения. Принцип работы первой заключается в следующем:

Здесь главенствует клапан трёхходовой. Непосредственно в выходное отверстие газового котла монтируется насос, который обеспечивает циркуляцию и создает давление. Следующим этапом производится установка трехходового клапана, который соединяют с термостатом бойлера. При нагреве водопроводной воды или другого теплоносителя, его поток направлен на систему отопления, причем приоритетно попадание горячего носителя в змеевик бойлера. Это происходит при помощи дополнительного, второго насоса. И получается, что в этом случае горячее водоснабжение и отопительная система подключены параллельно, и они могут образовать два контура, именно в этой замкнутой цепочке. А уже после бойлера устанавливается дополнительный насос, который помогает регулировать работу термостата. Принцип запуска и остановки процесса тоже регулируется термостатом, а именно, при сильном нагреве происходит принудительное перекрытие подачи топлива, при остывании теплоносителя топливо вновь пропускается, и автоматически поджигается горелка.
Если нет двойного контура и приоритет не отдан нагреву горячей воды, бойлер монтируется в общую систему, устанавливается в удобном месте, и нагрев воды происходит наравне со всеми радиаторами.

Виды дымоходов у настенных газовых котлов

Раздельный дымоход

Во-первых, дымоходы делятся на два вида:

Раздельные — забор воздуха для горения и отвод его продуктов происходят по разным трубам, которые разнесены в пространстве.
Коаксиальные — здесь дым и воздух тоже подаются по разным трубам, но эти трубы вставлены одна в другую. Такая схема часто называется европейской.

Коаксиальный дымоход

Второй вид более популярен у потребителей из-за простоты его монтажа.

А раздельные дымоходы применяют там, где нужно отвести трубы на большое расстояние от самого котла.

Я написал подробную статью на эту тему и рекомендую вам с ней ознакомиться.

Виды нагревателей для систем отопления

Несмотря на рыночное многообразие, водонагревательные агрегаты в зависимости от того, какое сырье является топливом, подразделяются на следующие разновидности:

Газовые. Это наиболее распространенный тип ввиду эффективности и относительной дешевизны топлива.
Твердотопливные. Эти водонагревательные котлы распространены в сельской местности и удаленных от газовых магистралей районах.
Жидкотопливные. Пользуются наименьшей популярностью, поскольку сложны и дороги в эксплуатации.
Электрические. Популярны среди городских пользователей. Отличаются эффективностью, но и дороговизной топлива – электричества.
Комбинированные. Это универсальный тип нагревателя, помогающий контролировать расходы на топливо в зависимости от рыночной конъюнктуры.

По предназначению нагреватели воды разделяются на следующие:

Одноконтурные, обеспечивающие исключительно отопление.
Двухконтурные, которые дополнительно предоставляют горячую воду для личных нужд.

По способу и месту установки они подразделяются на настенные и напольные. Некоторые выпускаются исключительно в напольном варианте, например, работающие на жидком и твердом топливе.

Котлы отопления Будерус

Каждая разновидность отличается характеристиками, которые придется учитывать при устройстве автономного отопления.

Лучшие настенные двухконтурные газовые котлы

Перед принятием важного решения необходимо ознакомиться с продукцией различных производителей. Основные критерии выбора котлов: компания-производитель, габариты изделия, цена, мощность, набор функций, материал изготовления рабочих деталей, узлов, тип камеры сгорания

На фоне дополнительных показателей данные пункты считаются обязательными.

Газовый котел Ferroli DOMINA N F 24 изготовлен в Италии. Изделие выполнено в современном стиле, корпус оформлен закругленными вертикальными углами. Основные функции: обогрев помещения, горячее водоснабжение. Литера «F» в наименовании товара означает принудительную тягу, а также закрытую камеру сгорания. Горелка изготовлена из нержавейки марки AISI 304, теплообменник – из меди с антикоррозийным алюминиевым покрытием. На корпусе расположен светодиодный дисплей.

Плюсы:

Компактные размеры (итальянский котел Ferroli DOMINA N является самым маленьким по габаритам среди аналогичных устройств).
Электронное управление мощностью.
Антиблокировка насоса.
Дистанционное управление.
Защита против замерзания.
Высокий КПД.
Легкий доступ к внутренним узлам котла.
Безопасность, надежность.
Универсальность (агрегат работает на природном или сжиженном газе).

Минусы: отсутствие фильтра горячей воды.

Настенный котел Bosch Gaz 4000 W ZWA 24-2 K предназначен для выполнения двух задач: обеспечение теплом и горячей водой. Данная модель рассчитана на обогрев помещений до 240 кв. м. Котел Bosch Gaz 4000 W ZWA 24-2 K надежно крепится к стене, при этом он занимает минимум свободного пространства. Расчетный КПД прибора составляет 93%. Продукты сгорания отводятся через встроенный дымоход.

Плюсы:

Компактные размеры.
Низкий расход газа.
Большое количество функций по обеспечению безопасности пользователей.
Простота управления.
Надежность.
Практичность.

Минусы: шумная работа встроенного вентилятора.

Настенный газовый котел двухконтурный произведен в Италии. Агрегат оснащен простым, удобным жидкокристаллическим дисплеем. На экране отображается информация о текущем состоянии газового котла, рабочих параметрам. Мощность котла равна 10 кВт, вес прибора 30 кг. Отработанные газы удаляются принудительно, безопасность отведения контролируется при помощи специального датчика тяги. Теплообменник изготовлен из нержавейки. Тип камеры сгорания – закрытый. Габаритные размеры изделия соответствуют 73х40х29,9 см., вес – 30 кг, розжиг – автоматический. Скорость подогрева воды до +25°С равна 13,7 л/мин. Панель управления оснащена удобными кнопками и информационным дисплеем.

Плюсы:

Функции защиты от замерзания, перегрева.
Экономичность (расход газа 1,19 м/ч).
Простота электронного управления.
Эстетичность дизайна.
Многофункциональность.

Минусы:

Датчик давления находится в труднодоступном месте (неудобно наклоняться, чтобы снять показания).
Экран не подсвечивается ночью.

Страна-производитель газового отопительного котла – Швеция. Тип оборудования – настенный, двухконтурный. Мощность Electrolux GCB 11 Basic Space Fi равна 11 кВт. Материал теплообменника – медь. Конструкцией предусмотрены: расширительный бак, встроенный насос, манометр, датчики перегрева, давления воды в системе, газа, наличия пламени и пр. Основное назначение данной модели – качественный обогрев жилых помещений, подача горячей воды. Агрегат имеет высокий коэффициент полезного действия 92%.

Плюсы:

Красивый строгий дизайн.
Простота установки на стену.
Легкость подключения.
Качественный контроль безопасности.
Функция самодиагностики.
Экономичность.
Долговечность, надежность.

Минусы: шумная работа вентилятора.

Одна из немногих конструкций атмосферного типа – газовый котел Vaillant atmoTEC pro VUW 200/5-3. Устройство с открытой камерой сгорания предназначено для отопления комнат и приготовления горячей воды. При сжигании газа агрегат использует воздух из окружающего пространства. Такое решение предполагает наличие дымохода в стене. Это необходимо для вывода продуктов сгорания. Данный котел оснащен жидкокристаллическим дисплеем с кнопочным управлением и светодиодной подсветкой. Теплообменник изготовлен из меди, горелка – из хромоникелевой стали. Агрегат переключается в режимы: зима/лето.

Плюсы:

Строгий дизайн.
Защита от промерзания, перегрева, заклинивания насоса.
Прибор настраивается на частичное использование мощности.
Электронное управление функциями.
Автоматическое зажигание.
Высокая мощность агрегата.
Большая площадь обогрева – 200 кв. м.

Минусы:

Слишком дорогостоящее оборудование.
Необходимо иметь выходное отверстие для обустройства дымохода.

Haier Falco L1P20-F21(T)

Многоуровневая защита, обеспечивающая китайскому газовому оборудованию Haier Falco L1P20-F21(T) бесперебойную работу, длительность функционирования и высокое качество КПД, позволяет аппарату конкурировать на рынке производителей водонагревателей

Особенности, на которые стоит обратить внимание:

защита обрыва пламени;
оснащение температурными датчиками;
трехуровневая защита от замерзания;
автоматическое управление временем нагрева;
защита от давления;
контроль над отсутствием тяги.

Важно! Стоит обращать внимание на возможность качественного сервисного обслуживания агрегата в той географической местности, куда отправляется работать газовый котел

Настенный или напольный, одноконтурный или двухконтурный, с одним или двумя теплообменниками, автоматический или на ручном управлении – критериев выбора газовой техники достаточно. Главное, чтобы экономия не стояла на пути безопасности.

Достоинства:

Теплообменник из меди высокого качества;
Модулируемая газовая горелка из нержавейки;
Латунный гидравлический блок;
Хорошая система безопасности.

https://youtube.com/watch?v=rEkUgHeB6KA%3F

Факторы выбора газового конвектора

мощность. Это один из наиболее важных параметров, на котором базируется выбор агрегата. Т.к. он определяет и уровень обогрева, и расход газа. В свою очередь мощность определяется объемом помещения. Опытным путем установлено, что оптимальной является мощность в 1 кВт на 30 м.куб. пространства при условии стандартного утепления.

Отметим, что разные производители осваивают определенные сегменты рынка, предлагая покупателям конвекторы разной мощности:

Производитель	Страна изготовления	Диапазон мощностей, кВт
Alpine Air	Италия	2,3-9,46
Hosseven	Турция	2,7-10
АКОГ	Украина	2,3-6
Emax	Венгрия	2,5-5,8
FEG	Венгрия	3-7
Karma	Чехия	2-4,7
Корди	Украина	2,3-5,2
FERRAD (Adarad) Эта торговая марка сменила ТМ «Demrad»	Турция	2,2-4,9

Материал подготовлен для сайта www.moydomik.net

способ подачи газа – из магистрали или из баллона;

КПД. Коэффициент полезного действия самых современных моделей конвекторов достигает 97%, но в среднем колеблется в диапазоне от 80 до 97%;

эффективность отопления. По сравнению с традиционным отоплением, величина расходов при использовании газового конвектора сокращается на 500%;

предельно низкая температура, при которой может работать агрегат. Актуально для северных районов. Газовый конвектор может работать при температуре воздуха до -50°С;

срок службы. Большинство производителей декларирует работоспособность агрегата в течение 20 лет;

стоимость. В абсолютных показателях (затратах на приобретение), газовый конвектор дороже электрического. Но за счет эксплуатационных расходов, газовый дешевле. Ориентировочный срок окупаемости – 2 отопительных сезона (в зависимости от площади).

Только лишь покупка газового конвектора, отвечающего всем требованиям, которые предъявляют ему помещение и пользователь не является залогом его успешной работы. Максимальная эффективность возможна лишь при правильной его транспортировке и установке.

Различия в конструкции навесных газовых котлов

Помимо разницы в количестве нагревательных контуров, при выборе стоит учитывать тип камеры сгорания. Она может быть одного из двух видов:

открытая с естественным дымоудалением и потреблением воздуха из помещения котельной. Такие устройства требуют наличия дымохода и приточно-вытяжной вентиляции помещения. Потребление теплого воздуха внутри дома и наличие тяги через дымоход в некоторой степени снижает эффективность работы системы отопления. Однако эти теплопотери невелики и их наличие компенсируются более сухой атмосферой в помещениях;

закрытая с принудительным дымоудалением. За подачу свежего воздуха и отведение отработанных газов в этом случае отвечает турбина, нагнетающая воздух с улицы в камеру сгорания. Свежий воздух содержит больший процент кислорода, чем воздух внутри дома. Поэтому котел начинает работать с большей эффективностью. Кроме того, при закрытой камере все выработанное котлом тепло сохраняется внутри обогреваемых помещений.

Среди турбированных моделей выделяется отельная группа конденсационных моделей. Их отличие состоит в наличии дополнительной камеры в системе дымоудаления, где происходит съем тепла с отводимых отработанных газов. Такая схема позволяет добиться увеличения тепловой мощности котла примерно на 10%.

Protherm Гепард

Европейское качество, выносливость и удобство управления соединились в газовом котле Protherm Gepard от чешских производителей. Обладая техническим совершенством, удобством в эксплуатации, приемлемостью в цене и обслуживании, данный экземпляр с уверенностью набирает темпы популярности среди российского населения.

Качественные преимущества настенного котла Protherm Gepard характеризуются:

расчетным КПД – 92%;
возможностью выбора комфортного режима обогрева — «зима»-«лето»-«отпуск»;
укомплектованностью теплорегулируемым байпасом (обходной канал);
наличием трехходового клапана (регулировочный узел поддержания заданной температуры);
присутствием автоматического воздушного клапана (устройство для стравливания воздуха);
защитой от замерзания;
контролем пламени и тяги в дымоходе.

При правильном подходе к установке котла оборудование способно прослужить не один десяток лет.

Достоинства:

Простота монтажа;
Тихий;
Надежный и простой в обслуживании.

Недостатки:

Нет сервисной документации;
Зависимые контуры подогрева. Это значит, если человек в ванной моется, то на отопление не идет нагрев.

Одноконтурные и двухконтурные настенные газовые котлы

Существует две группы газовых настенных котлов:

одноконтурные. Предназначены только для подачи теплоносителя в отопительный контур;
двухконтурные. Способны выполнять сразу две функции — нагревать теплоноситель и готовить горячую воду для бытовых нужд.

Двухконтурные котлы отличаются наличием второго теплообменника, который греет воду для ГВС косвенным способом.

Горячий теплоноситель, выходящий из первичного теплообменника, не может сразу направляться в отопительный контур.

Его температура слишком высока, поэтому приходится подмешивать определенное количество более холодной жидкости из обратной линии. Установка вторичного теплообменника несколько изменяет режим работы котла.

Так как часть тепловой энергии уходит на подготовку ГВС. Температура теплоносителя падает, поэтому доля обратного потока в смеси снижается. Принципиального значения это не имеет, расход топлива меняется незначительно.

Единственным недостатком двухконтурных агрегатов считают нестабильность нагрева, возможность резких изменений температуры ГВС при включении других сантехнических приборов.

Критерии сравнения ГКО

Чтобы определиться, какой котел лучше выбрать для своего дома, потребитель исходит из общепринятых объективных критериев, не полагаясь на личные пристрастия или интуицию

Основными факторами, которые принимаются во внимание при отборе настенной газовой модели, являются:

мощность и энергопотребление теплогенератора;
количество контуров в конструкции – одноконтурный котел ориентирован только для функции отопления, тогда как двухконтурный котел параллельно обеспечивает домовладельцев горячей водой;
тип горелки и камеры сгорания, способ розжига и способ удаления продуктов сгорания топлива;
управляющая автоматика;
производитель газовой аппаратуры.

Мотивация оптимального выбора, какой мощности котел лучше выбрать, быть ему двухконтурным или одноконтурным, основывается на рекомендациях, выработанных многолетней практикой эксплуатации отопительной аппаратуры:

Для хорошего обогрева жилого помещения с потолком не выше 3 метров требуется 1 кВт мощности греющего котла на 10 кв. метров площади.
Настенные ГКО используются для отопления квартир и частных домов жилой площадью от 40 до 400 кв. метров. Большинство отечественных котлов и их зарубежных аналогов производятся мощностью от 12 до 42 кВт, позволяющей выбрать наиболее подходящий обогреватель.
Не следует тратиться на приобретение двухконтурных котлов, если требуется только отапливать помещения.
При небольших потребностях в горячей воде (менее 15 л/мин и температурой не выше 30º С) лучше приобрести проточный водонагреватель.

При сравнении, какой «настенник» лучше выбрать для дома, следует обратить внимание на способ розжига:

пьезоэлектрический розжиг характеризуется постоянно горящим фитилем, который никогда не гаснет, даже если котел отключился;
электрический розжиг запускается нажатием кнопки. Если котел отключили, подача газа прекращается.

Котлы отопления с открытой камерой сгорания работают на естественной тяге воздуха. Для их нормального штатного функционирования необходимо обеспечивать постоянный приток воздуха в комнату и обустроить качественный дымоход.

Для котла с закрытой камерой сгорания газа продукты горения выводятся способом принудительной тяги с помощью встроенных вентиляторов. Воздух для «настенников» в этом случае подается снаружи дома с использованием коаксиальных дымоходов.

Управляющая автоматика предназначена для следующих функций:

поддержание комфортного микроклимата в помещении путем регулировки подачи газа;
экономия расхода газового топлива в зависимости от погоды за пределами дома;
регулировка температуры воздуха в помещении в зависимости от времени суток;
обеспечение безопасности при аварийных отключениях электричества, газа, внезапных поломках аппаратуры и других нештатных ситуациях.

Оснащение навесного обогревателя «умной» автоматикой позволит пользователю быть уверенным в долгосрочной безаварийной эксплуатации газовой аппаратуры при экономном расходе газового топлива.

Система управления для настенных котлов Buderus
