Как поменять лампочку заднего габарита на ваз 2107

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

• левого и правого рассеивателей;
• левого и правого токопроводников;
• двух ламп мощностью 4 Вт и двух патронов к ним;
• шести ламп мощностью 21 Вт и шести патронов к ним;
• четырёх гаек М5.

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

• отсутствие массы на фонаре;
• перегорание лампы;
• окисление контактов;
• обрыв или перетирание проводки;
• выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

• стоп-сигнала (красный);
• габаритных огней (коричневый);
• противотуманных ламп (оранжево-чёрный);
• лампы заднего хода (зелёный);
• указателя поворотов (чёрно-голубой).

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

1. Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Иван64

https://www.semerkainfo.ru/forum/viewtopic.php?f=7&t=14911&start=75

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Видео: как улучшить работу задних фонарей ВАЗ-2107

Выход из строя контактов разъёма

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

Схема подключения

На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:

• 1 — масса;
• 2 — стоп-сигнал;
• 3 — габаритные огни;
• 4 — противотуманные огни;
• 5 — фонарь заднего хода;
• 6 — указатель поворотов.

Демонтаж и замена фонарей сзади

Сначала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумуляторной батареи.
Затем откройте багажник авто и демонтируйте защитную накладку на фаре, отсоедините крепление и отключите разъем с проводкой от контактов на плате. Будьте осторожны, чтобы не повредить их.
Используя торцевой ключ на 8, необходимо выкрутить четыре гайки, которые фиксируют заднюю фару

Сделав это, под гайкам шпилек вы сможете увидеть наконечники кабеля массы.
Далее, необходимо осторожно извлечь заднюю фару из посадочного места. Чтобы поменять рассеиватель, его нужно извлечь из корпуса оптики.
Процедура установки и сборки оптических элементов производится в обратном порядке.

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

4 — пинцет для замены предохранителей 5 — запасные предохранители 6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Перегорание лампы

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Почему не горят стоп сигналы на ВАЗ 2107
Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Не горят стоп сигналы на ваз 2107: почему не работает, схема Затем откройте багажник авто и демонтируйте защитную накладку на фаре, отсоедините крепление и отключите разъем с проводкой от контактов на плате. Спрашивайте, я на связи!

Почему не светят фонари задней передачи

Не надо сразу искать новый датчик, проверьте всю схему по алгоритму от простого к сложному. Рассмотрим причины неработающего датчика:

• Самая банальная причина — перегоревший предохранитель. Это определяется без всяких приборов, просто взглянув на блок.
• Перегоревшая лампа. Два фонаря сразу редко выходят из строя. Если не светится сигнал с одной стороны — причина в лампе. Ее можно прозвонить мультиметром или подать питание отдельно от фонаря.
• Нарушения в монтажной плате задних фонарей. На видавших виды автомобилях фонари не герметичны, и схема выходит из строя от коррозии. К тому же конструкция этого узла далека от совершенства.
• Повреждения проводов в любом месте от концевика до фонарей. Проверяется тестером.
• Коррозия или механические повреждения разъема датчика. Можно произвести замену колодки, не трогая сам сенсор.
• Замыкание проводки. В этом случае фонари светят постоянно, при включении реверсной передачи.
• Поломка контактной группы внутри датчика. Ремонт невозможен, только установка нового сенсора.
• Износ механики в коробке передач: кулиса не нажимает на шариковый толкатель сенсора.

CUSTOMные задние LED фонари на ВАЗ-2107

Ещё весной заказал себе у парнишки из Омской области dens99 задние фонари, полностью ручная работа, с использованием станка с ЧПУ для вырезания платы под светодиоды и рассеивателей.

Как по мне на вид получилось очень красиво

По дизайну использовал уже имеющийся у него макет который он делал кому-то для фонарей на ВАЗ-2106 но добавил я туда свою изюминку️ это динамическое включение габаритов

Как изготавливались и как работают эти фонари можно посмотреть здесь:

Так как в данных фонарях отсутствуют противотуманки (уже есть замена им)

и присутствует провод на постоянный плюс для работы модулей то прошерстив схему нашёл самый удобный способ загнать постоянный плюс для фонарей.

В блоке в колодке Ш13

переставляем провод туманки в пустое гнездоиз 1 в 4 Но для того чтобы там появился постоянный плюс делаем перемычку в колодке Ш4 из 4 в 7

гнездо.

Теперь при подключении на стандартной колодке на 4 проводе вместо сигнала туманок появляется постоянный +

(в дальнейшем хочу сделать через реле времени чтобы при выключении режима АСС через несколько секунд на данном проводе пропадало питание и лишнее напряжение не шло в багажник)

Для подключения использовал 6-pin разъёмы

Ну и небольшое сравнение с предыдущими фонарями

Только вот к сожалению нормальных фоток передающих реальное свечение сделать у меня не получается… Так как светит оно именно чисто красным цветом. А на фотках уходит в белый и оранжевый, сбоку более менее получается поймать цвет.

Ну и ночью огонь просто)

Все сигналы информативны, и яркости заднего хода хватает чтобы ночью в зеркале через тонер 5% рассмотреть куда едешь) как светят все сигналы можно посмотреть на видео выше ️

Другие его работы можно посмотреть у него на канале, там есть вся информация для связи с ним:

Всем удачи на дорогах ️

Дополнительный блок кузовной электроники Лада Веста и светодиоды

Все мы отлично знаем, в какой спешке создавалась Лада Веста, ведь ажиотаж вокруг этой модели был нешуточный. С другой стороны, все это вылилось в применение не совсем удачных конструкторских решений, которые впоследствии начали всплывать на серийных машинах. Одна особенность касается дополнительного блока кузовной электроники Лада Веста.

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Со светодиодами Веста выглядит намного круче!

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Крышка, которая закрывает предохранители.

Отдельно стоит упомянуть саму крышку. Она сделана так же, как и на Гранте – из твердого пластика. Причем пластиковые клипсы выглядят не очень надежно и, как показывает практика, быстро ломаются. С другой стороны, крышка снабжена вставкой из пенопласта, которая выполняет функцию шумоизоляции.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Где купить?

Купить его можно в дилерском центе, но стоит он в салоне, как правило, очень дорого. В качестве альтернативной площадки можно использовать ресурсы, представленные в таблице ниже. Однако стоит учитывать, что цены могут отличаться, к тому же, деталь далеко не всегда имеется в наличии.

Электронный ресурс	Артикул	Цена (руб.)
https://lada-vesta-shop.ru/shop/osveschenie-i-yelektrika/blok-kuzovnoi-yelektroniki-dopolnitelnyi-lada-vesta.html	231A03142R	10100
https://tiu.ru/p217457975-blok-kuzovnoj-elektroniki.html	231A03142R	10811
https://www.autopiter.ru/goods/231a03142r	231A03142R	12159
https://www.бцр-лада.рф/products/108158230-blok_kuzovnoy_elektroniki_lada	231A03142R	19600
https://www.zzap.ru/default.aspx?partnumber=231A08052R&class_man=ВАЗ&location=11135&currency=1&rawdata=231A08052r	231A03142R	8080

Как видно цена дополнительного блока кузовной электроники Весты довольно высокая, так что замена получается недешевая. Впрочем, вся работа в сервисном центре занимает не более 60 минут.

Заключение

Как отметил Schoolboy11, после такой неприятности, его мнение относительно модернизации конструкции через персонального менеджера было озвучено АвтоВАЗу, после чего на заводе пообещали рассмотреть этот вопрос и внести корректировки в производственный процесс. А это значит, что установка ксенона и диодов в дальнейшем должна будет проходить без поломок.

Если же ваша Веста относится к числу первых выпущенных машин, прежде чем ставить светодиоды, проконсультируйтесь у менеджера в дилерском центре. Это позволит избежать напрасных и довольно значительных трат.

club-vesta.ru

Не горят стоп сигналы на ваз 2107: почему не работает, схема

• Лампы стопа горят — неисправности нет, и автомобиль может продолжать эксплуатироваться.
• Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
• Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Обрыв проводки

ДСС не подлежит ремонту, и при неисправности, подлежит замене. Исправность его можно проверить мультиметром путем прозвонки. Стоимость такого элемента составляет копейки и купить не проблема.

Если после проделанных работ стоп-сигналы на ВАЗ 2107 не заработали, тогда следует проверить контактные дорожки на платах. Для этого понадобится разобрать фонари, и произвести визуальный осмотр. Целостность дорожек можно проверить контрольной лампой, а для устранения поломки, следует воспользоваться паяльником.

Подводя итог, надо отметить, что на поиск поломок обычно уходит немного времени, а на их устранение еще меньше. Чтобы не создать аварийную ситуацию на дороге, следует проводить проверку исправности работы всех осветительных приборов на автомобиле регулярно 1 раз в месяц при ежедневной эксплуатации ТС.

Предохранители и реле ВАЗ 2107

Предохранители и реле автомобилей

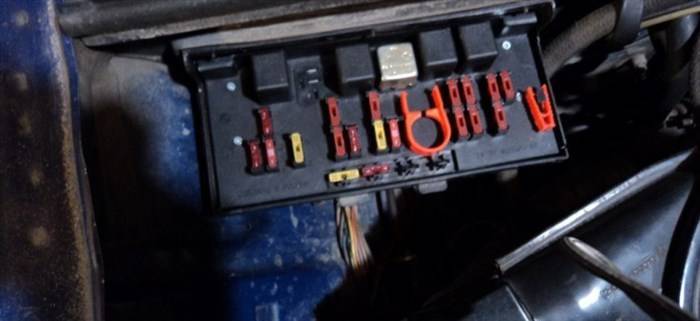

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

Назначение реле подкапотного блока

R1 — реле включения обогрева заднего стекла.

Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар.

Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар.

Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар.

Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала.

На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения.

4 — пинцет для замены предохранителей

Назначение предохранителей подкапотного блока

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.

Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач). Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Таблица: неисправности задних указателей габаритов и их признаки Проблема старых блоков в том, что они не обеспечивают нормального контакта, из-за чего предохранители нагреваются и контакт теряется. Спрашивайте, я на связи!

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

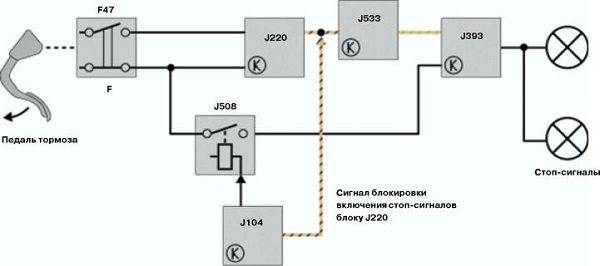

Схема устройства управления стопами

Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.

Как работает датчик дождя

Принцип работы датчика дождя

Описываемое устройство состоит из светодиода и нескольких светочувствительных элементов (фотодиодов). Свет, исходящий от светодиода, отражается от поверхности стекла и возвращается на светочувствительные элементы. Если на поверхности имеется дождь или снег, степень отражения изменяется и датчик включает дворники.

Чем сильнее увлажнено лобовое стекло, тем меньше будет отражение преломленного света. Фотоэлементы реагируют на изменение и после этого происходит включение дворников. Именно поэтому может происходить ложное срабатывание при попадание на стекло насекомых или при наличии на поверхности дефектов. Чтобы исключить несвоевременное включение дворников, достаточно выключать датчик во сухую погоду и устанавливать устройство только на неповрежденное стекло.

Как поменять лампы

Для того чтобы заменить лампочки в заднем фонаре ВАЗ 2107, не нужны никакие инструменты – только лампы на замену.

Открываем багажник и изнутри напротив задних фонарей находим крышки, закрывающие заднюю часть световых приборов. Они крепятся при помощи двух пластмассовых гаек каждая. Отворачиваем их и снимаем крышки.

Снятие защитной крышки заднего фонаря

Под крышкой видим печатную плату с надетой на нее колодкой питания. Плата крепится к фаре при помощи двух клипс, помеченных на фото ниже стрелками.

Плата крепится к фаре при помощи двух клипс

Сжимаем их, снимаем плату и переворачиваем «лицом» к себе. Колодку питания при этом можно не отсоединять – длины проводов вполне достаточно.

Снятая печатная плата

Все лампочки, включая габаритную, снимаются одинаково: слегка утапливаем и поворачиваем против часовой стрелки. Новую лампу фиксируем легким нажатием и поворотом по часовой стрелке.

Замена лампы в заднем фонаре ВАЗ 2107

Идеи тюнинга задних фар

Как можно усовершенствовать заднюю оптику в «Семерке»:

1. Установка спортивной оптики. Такой фонарь включает в себя четыре круглым и два прямоугольных световых элемента.
2. Следующий вариант — использование фар Skyline. Такие устройства оснащаются тремя круглыми световыми указателями, а также двумя прямоугольными и стоп-огнями, которые находятся над ними. В данном случае корпус изделия выполнен из прозрачной пластмассы, на которую нанесено покрытие из хрома.
3. Установка так называемых ресничек вместо традиционных фонарей. Основным отличием ресничек является оригинальная форма, а также наличие диодных указателей поворотов. Как показывает практика, они отлично горят даже на ярком солнце.
4. Использование тонировка стекла в качестве тюнинга. Можно купить как готовую к эксплуатации тонированную оптику, так и затонировать ее самостоятельно. Непосредственно сама процедура тонировки может быть осуществлена при помощи пленки либо специального лака. Следует отметить, что в тонированные устройства лучше установить более мощные источники освещения, чтобы обеспечить хорошую видимость сигналов.
5. Также можно использовать диодные фары в классическом варианте. Такие изделия также можно купить в автомагазине или установить светодиодные элементы самостоятельно. Одной из основных причин, по которым владельцы «семерок» выбирают именно этот вариант, является быстрота срабатывания, а также хорошая яркость.

Советы для автомобилистов

Электрическая схема включения габаритных огней на легковом автомобиле ВАЗ-2107 не так сложна, поэтому желание водителя и наличие рисунка этой схемы позволяют отыскать причину, по которой габаритные огни перестали работать. Если при переводе клавиши выключателя наружного освещения в первое положение не загорелась ни одна лампа габаритных огней. Тогда поиск неисправности придётся начинать с проверки наличия напряжения +12 вольт на клемме INT замка зажигания, так как именно с неё идёт чёрный провод питания на штекер этого выключателя, где тоже должно быть напряжение в 12 вольт.

Если напряжение на штекере выключателя наружного освещения есть, а габариты не включаются, то этот переключатель придётся заменить на новый, так как он вышел из строя, а к ремонту не пригоден. А при отсутствии напряжения на этом штекере нужно будет прозвонить чёрный провод, который к нему подходит, до клеммы INT замка зажигания и проверить состояние контактов на предмет их окисления.

При отсутствии света габаритных огней только по одной из диагоналей автомобиля, поиск неисправности необходимо начинать с проверки целостности предохранителей F14 (10А) и F15 (20А), расположенных в монтажном блоке, закреплённом с правой стороны перегородки моторного отсека. Предохранитель F14 защищает цепи ламп габаритов в левой блок-фаре и в правом заднем фонаре, а предохранитель F15 защищает цепи ламп габаритов в правой блок-фаре и левом заднем фонаре.

Если не горит только одна лампа габаритных огней, тогда поиск неисправности начинают с проверки самой лампы на предмет перегорания её нити накаливания или отсутствии контакта в патроне, куда она вставляется. Ну, а если окажется, что эта лампа цела, тогда придётся проверять провода, по которым подаётся напряжение к ним от монтажного блока.

К лампе правого переднего габарита идёт красный провод от клеммы 4 разъёма Ш9 монтажного блока, а к лампе правого заднего габарита идёт жёлтый провод от клеммы 3 разъёма Ш13 монтажного блока. К лампе левого переднего габарита идёт жёлтый провод от клеммы 2 разъёма Ш6, но не на прямую, а через колодку подкапотной лампы. К лампе левого заднего габарита идёт красный провод от клеммы 8 разъёма Ш12 монтажного блока.

Кроме этого, возможной причиной не включения любой из ламп габаритных огней может стать отсутствие «массы». В этом случае придётся проверять состояние черного провода. Так как именно этим цветом обозначаются провода, идущие на массу автомобиля.

Читать дальше: Какое масло заливать в кпп ларгус

В системе освещения автомобиля задние фонари занимают особое место, благодаря своему функциональному предназначению и способности видоизменить внешний вид машины с помощью тюнинга. От работоспособности задних фонарей во многом зависит безопасность на дороге, т. к. именно по световым приборам, расположенным в задней части автомобиля, водители транспортных средств, идущих позади, могут понять, какой манёвр намерен предпринять водитель впередиидущей машины

Задние фонари ВАЗ 2107 имеют свои особенности, которые необходимо принимать во внимание при эксплуатации и техническом обслуживании автомобиля

Замена плавких предохранителей ВАЗ 2107

В таблице блока предохранителей, описаны положения и название предохранителей, выполняющие определённую функцию по каждому участку цепи или группе цепей.

При выходе из строя плавкой вставки или отказе работы участка цепи можно найти и проверить состояние и исправность работы нужного предохранителя. Для этого следует:

1. Открыть крышку на БП и найти порядковый номер нужного элемента защиты.
2. Если не видно повреждения предохранителя визуально, то следует достать плавкую вставку из гнезда платы и «прозвонить» мультиметром, измерив его сопротивление. Выполнять такую операцию следует при отключённом питании автомобиля и дополнительно требуется отсоединить клемму АКБ.
3. Выполнять замену вышедшего из строя предохранителя следует на аналогичный, соответствующий указанному значению тока на корпусе вставки или номинальному току цепи.
4. Выемка предохранителя из гнезда платы и замена на новый из группы резервных вставок, размещённые в блоке, выполняется с помощью пинцета закреплённого на корпусе блока. При отсутствии пинцета работы выполняются небольшими пассатижами.
