Можно Ли Резать Светодиодную Ленту
Светодиодная плата состоит из сегментов, которые можно использовать в качестве независимых источников света
При подключении важно знать, как обрезать светодиодную ленту, если весь продукт не соответствует размеру места установки. Для этого на плате часто есть метки, длина сегментов зависит от модели
Вы можете вырезать источник нужной длины с помощью ножниц или острого ножа.
Как правильно резать
Каждая светодиодная лента имеет несколько коротких блоков, которые имеют количество цепей и резисторов в зависимости от модели. Светодиоды прозрачные или белые, ограничители тока черные. Между блоками (пунктирная леска и изображение ножниц) часто имеется отметка, по которой можно разрезать полосу.
Предупреждение! Если на передней панели нет отметок, следует проверить внутреннюю часть.
На тонкой полоске удобнее делать острые ножницы с тонкими ножницами. Исключение составляет плата, установленная в силиконовой трубке. Надо прорезать между двумя прокладками. При переключении трудно припаять провода для подключения к другим частям или источнику питания.
На светодиодной полосе каждые 50 см имеются стыки, в которых отдельные блоки взаимосвязаны. Разрезать ленту в этих местах не рекомендуется (прокладки слишком маленькие). Если вам все еще нужно его обрезать, ножницы следует заменить паяльником (паяным соединением).
Обычная светодиодная лента 12V
12 В светодиодная лента состоит из блоков с 3 установленными диодами (в изделиях 24 В. 6 диодов). Это означает, что их можно разрезать на очень короткие кусочки. Изделие режется строго по пунктирным лескам острыми ножницами.
Важно! Если это условие не соблюдается, отдельные устройства не будут гореть, и их будет невозможно подключить. Поврежденный участок придется срезать и выбросить
Вы можете разрезать SMD 335 и DIP на 3 части диодов.
220 вольт светодиодная лента
220-вольтные светодиодные ленты изготовлены из светодиодов SMD 3528, 2835, 3014, 5050, 5630 и имеют несколько типов, отличающихся принципиальной схемой. Основное отличие от продуктов 220 В. коэффициент резки 0,5,1 или 2 метра. Количество диодов в одном сегменте колеблется от 30 до 120 штук. Вы можете разрезать кусок ленты с помощью ножниц по пунктирным лескам.
VLUU L100, M100 / Samsung L100, M100
RGB цветная лента
Устройство светодиодной платы с RGB и RGBW мало чем отличается от дизайна одноцветной светодиодной ленты. Разница заключается в количестве дорожек, которые проводят ток (в многоцветной полосе от четырех до пяти). Маркирующие площадки имеют буквы «R», «G», «B» и «-» (на полосе RGBW «R», «G», «B», «W» и «-»). Вы можете вырезать кусок из той же полосы, как и из сплошной линии вдоль пунктирных линий.
При подключении к источнику питания и подключению сегментов важно подключить каждый канал к соответствующей цветовой панели. Если это условие нарушается, источник света выйдет из строя из-за разницы в настройках мощности каждого цвета
Обработка диодной ленты для ремонта
В случае отказа во время работы одного диода весь блок перестает светиться. Если в полосе 12 В, имеется 3 цепи, в светодиодной полосе на 220 В. 0,5-2 метра. Источник света можно восстановить, правильно вырезав неисправный блок и установив новый. Необходимо отрезать линии, расположенные с обеих сторон неисправного диода.
Предупреждение! Вы можете использовать специальные крепления или пайку, чтобы прикрепить новый блок.
Использование разъемов позволяет производить ремонт без разборки. Для пайки требуется паяльник мощностью 25 Вт и сечение провода 0,5 м 2. Не допускается использование кислоты, провода должны быть закреплены с помощью термоусадочной трубки.
Этапы проверки работоспособности
Перед приобретением светодиодной ленты у всех покупателей возникает оправданное желание проверить её работоспособность. Для этого при себе нужно иметь батарейку, например «крону».
Проверка ленты с помощью кроны.
На полную яркость изделие не загорится. Для проверки длинного участка понадобится большой аккумулятор, например, который используется в источнике бесперебойного питания для компьютера. Он подойдёт, поскольку на выходах имеет 12 вольт. Один из лучших вариантов — автомобильный. Для проверки отдельных светодиодов используется мультиметр или батарейка на 3 вольта.
Что нужно, чтобы паять диодную ленту?
Для того, чтобы правильно спаять контактные группы LED светильников нужно подобрать необходимое оборудование, расходные материалы, а также соблюсти технологию и технику безопасности во время выполнения работ.
К материалам можно отнести:
- Соединительные провода. Для удобства монтажа выбирают разноцветную изоляцию (особенно для RGB светильника). Сечение определяется из условий мощности и длины. Как правило, оно должно быть не ниже 0,2 мм 2 (при длине менее 1 м);
- Светодиодная лента. Длина выбирается из конструктивных соображений, но укорачивать ее нужно только в обозначенных местах контакта;
- Флюс или флюс-гель. Это вещества, которые используют для первичной обработки поверхности (дезоксидации, снижения поверхностного натяжения, улучшения текучести припоя, защиты от внешней среды). Для работы со светодиодной лентой лучше использовать нейтральные флюсы (Канифоль, СКФ, ЛТИ);
- Припой. Металл или сплав, используемый в качестве соединительной среды между концами проводов и контактами диодной ленты. Чаще всего используют оловянно-свинцовые припои типа ПОС;
- Силикон, клей. Используются для герметизации соединения, в том случае, если предстоит пайка защищенных светодиодных лент;
- Термоусадочные трубки. Полимерный материал, который имеет свойство уменьшаться в размерах при нагревании (например, феном) и обжимать место соединения проводов. Таким образом, обеспечивается надежная его защита.
Читать также: Чем отличается дюбель гвоздь
Для работы нужно использовать следующее оборудование:
- Паяльник. Это основной инструмент для пайки, который обеспечивает разогревание припоя. Мощность паяльника не должна превышать 40 Вт (в некоторых источниках приводится цифра 25 Вт). В противном случае существует риск нанести термическое повреждение компонентам диодной ленты. Оптимальная температура, при которой работает паяльник, должна находиться в пределах 260…300°С. Жало необходимо зачистить и залудить;
- Клещи для зачистки концов проводов. Позволяют снять оптимальную длину изоляции без повреждения токопроводящей жилы (особенно витой). Так как инструмент этот профессиональный и недешевый, то в быту можно воспользоваться обычным канцелярским ножом, действуя предельно аккуратно;
- Фен. Используется для обжимки термоусадочной трубки. Опять-таки, по изложенным выше причинам его вполне можно заменить обычной зажигалкой или спичками, только действовать нужно предельно аккуратно.

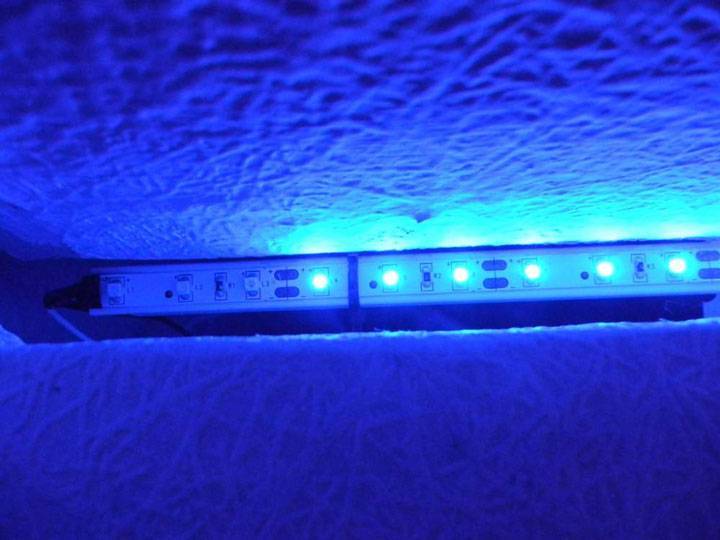

Почему еще могут перегорать светодиодные ленты
Частичные нерабочие элементы светодиодных лент Впрочем, приобретение достаточно дорогостоящей ленты – это далеко не всегда гарантия долгой работы. Поломка может случиться и с дорогим и потенциально качественным товаром. И проблема зачастую отнюдь не в использовании дешевых комплектующих или заводском браке. Нередко проблема оказывается связана с тем, что выбранная покупателем лента не соответствует по своим техническим характеристикам тем условиям, в которых будет эксплуатироваться.
Часто пользователи элементарно неправильно устанавливают светодиодную ленту. В частности, не обеспечивают ей надежную механическую защиту. В результате даже самое несущественное повреждение приводит к попаданию влаги или воды внутрь устройства, и тогда отдельные участки или целые светодиодные ленты перегорают.
Иногда причиной входа из строя ленточного светодиодного оборудования становится ошибка, допущенная при составлении схемы подключения. Поскольку основная масса светодиодных лент представляют собой цепочку, состоящую из параллельных сегментов, на концах всей цепочки ток, проходящий по всем отдельно взятым участкам, суммируется.
И в том случае, если речь идет о достаточно большом отрезке, общий ток может быть немаленьким. Это обычно приводит к тому, что дорожки ленты подвергаются перегреву, а потому очень быстро частично или полностью выходят из строя. Для предотвращения подобной проблемы необходимо осуществлять разбивку длинных участков ленты на более мелкие отрезки.
В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя.Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает 40°С.Необходимо не допускать попадание влаги на открытые ленты.Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.
Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент
Правильное подключение параллельной светодиодной ленты
Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету
К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке.При подключении особенно пристальное внимание следует уделить соблюдению полярности
Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев.Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям
Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания переменного тока, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.
Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины. Правильно рассчитать ток поможет онлайн калькулятор.
Важно правильно выбрать блок питания по мощности в Вт в зависимости от длины ленты Светодиодные ленты в последние годы очень часто используются для украшения как интерьера, так и экстерьера зданий. И каждый потребитель, делающий выбор в пользу данного оборудования, заинтересован в том, чтобы оно прослужило, не доставляя проблем, максимально длительное время
Это вполне возможно, главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования.
Окисление контакта на коннекторах

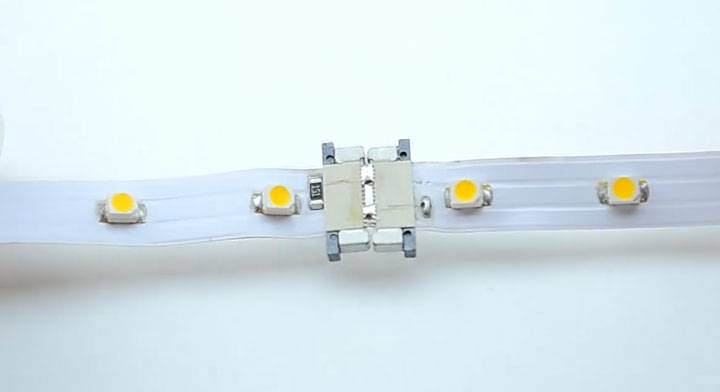

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.
Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.
То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:
для участка в 5м и мощностью 75Вт – 6,5А
для лент мощность 30Вт на метр – 12,5А
Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.
1 of 2
Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье “3 вида коннекторов для соединения светодиодной ленты”.
Нет маркировки: как резать такую ленту
Иногда на прилавках попадаются светодиодные полосы без обозначения токопроводящих полосок пунктиром, символами, буквами и другими метками. Лучше всего воздержаться от их покупки. Дело не только в отсутствии подсказок. Такое устройство, скорее всего, будет невысокого качества.
Если всё-таки придётся столкнуться с LED-лентой без маркировки, не нужно отчаиваться. Надёжным ориентиром станет контактная площадка. Она нарушает визуальную «стройность» световой нити, выглядит как расширение.
Линия для разреза создаёт небольшое расширение между диодами.
Резать надо именно посередине этого участка. Опять же, в большинстве светодиодных полосок место для разреза расположено через каждые 3 диода – на это тоже можно уверенно ориентироваться.
Прозвонка отдельного светодиода в ленте
Даже перегорание одного светодиода может вызвать неработоспособность целого участка ленты, либо всей подсветки.
Например, такое часто происходит в светодиодных гирляндах.
В ней все светодиоды подключены последовательно, и замыкание одной лампочки приводит к поломке всего изделия, либо отдельной ветви.
Проверяются светодиоды мультиметром, в режиме ”проверка диодов”. Ищите на корпусе специальный значок.
Если соблюдая полярность, щупами мультиметра коснуться контактных ножек, рабочий светодиод должен слегка подсветиться.
проверка светодиода мультиметром
проверка светодиода мультиметром
Даже если свечения не видно, можно проверить исправность элемента по показаниям на табло. На нем должна отобразиться цифра фиксирующая величину падения напряжения.
При этом вам вовсе не обязательно знать справочные данные ленты. Просто запоминаете цифры и проделайте такие же измерения на соседних светодиодах.
А можно ли проверить SMD диод на герметичных лентах с силиконовой защитой IP65, при этом не снимая слоя изоляции? Да, можно. Для этого несколько модернизируйте измерительные щупы, применив обыкновенные иголки.
Как это сделать, говорится в статье про ремонт гирлянды.
Кстати пробой, чаще всего происходит из-за перегрева. Причины его разные:
монтаж светодиодных лент мощность более 10Вт на метр без алюминиевого профиля
чересчур плотный монтаж, когда отдельные участки подсветки располагаются близко друг к другу
монтаж в местах с повышенной температурой (возле нагревательных приборов или непосредственно над кухонной плитой)
Если же вы перепутаете и подключите щупы с обратной полярностью, то экран мультиметра должен показать ”бесконечность” или единицу ”1” в левом углу табло.
Когда при обратной полярности появляется не “единица”, а какие-то другие цифры – это также свидетельствует о наличии неисправности. Такой светодиод необходимо менять.
Помните, чтобы убедиться в работоспособности светодиодов на ленте, проверять их нужно в обе стороны!
Когда нашли неисправный элемент, заменить его для непрофессионала будет делом не простым. Но можно поступить иначе.
Просто вырезаете с двух сторон неисправный участок светодиодной ленты в специальных местах для реза.
И вместо него, через коннекторы или пайку, подсоединяете другой такой же.
Как отрезать светодиодную ленту 12В?
Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.
Напряжение распределяется между сегментами вдоль подсветки.
Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть подсветки не будет работать.
Материалы для наклеивания
Светодиодная полоса имеет стандартную самоклеящуюся основу. Но для длительной фиксации на шероховатых поверхностях, например, деревянных, она непригодна. Перечень материалов, которыми можно приклеить светодиодную ленту, следующий: алюминиевый профиль, скотч для led-ленты, алюминиевый скотч, быстросхватывающийся клей. Они улучшаю свойства и повышают эффективность крепления.
Скотч для светодиодной ленты
Серийно выпускаемые ленты представляют собой печатную плату со светодиодами, закрепленную на двухстороннем скотче. Его свободная сторона, используемая для монтажа, защищена гладкой транспортировочной пленкой. У качественных моделей на нее нанесена маркировка 3М.
Как приклеить светодиодную ленту:
- На предварительно подготовленную поверхность наносят разметку.
- К контактам подсветки припаивают или с использованием коннектора присоединяют провода, блок питания; устанавливают выключатель.
- С помощью острого предмета отделяют начало ленты от защитной пленки, освобождают участок длиной 15-20 см.
- Прикладывают полосу со светодиодами к поверхности и плотно прижимают.
- Постепенно освобождая участки скотча от пленки, полностью приклеивают ленту по размеченной траектории. При выполнении соединений в углах ее не перегибают, а используют угловые коннекторы или паяют.
- Устанавливают блок питания в удобном защищенном от влаги месте.
Следует точно прикладывать ленту к разметке. При неправильном ее расположении после отсоединения скотч теряет свойства. Прочно прикрепить его повторно будет проблематично.
Алюминиевый профиль
Оптимальное крепление для светодиодной подсветки – алюминиевые профили. Они используются для протяженных мощных моделей SMD 2835 и SMD 5630, 5730 и для популярных на основе светодиодов SMD 5050. Для крепления конструкций мощностью более 14 Вт их применение обязательно.
Профили бывают накладные, врезные, угловые. Светодиодная подсветка вклеивается внутрь профиля, а он монтируется на выбранную поверхность.
Свойства алюминиевого профиля:
- к ровному и гладкому основанию идеально прилегает самоклеящаяся поверхность ленты;
- легко и прочно прикрепляется к плоскости монтажа;
- через алюминиевую поверхность отводится тепло, образующееся при работе светодиодов;
- матовый рассеиватель, которым закрывается фронтальная часть профиля, придает приятный внешний вид и делает освещение более мягким.
Правильный клей для светодиодной ленты обеспечивает быстросхватывающееся соединение. С этой задачей справляются клеящие вещества:
- на основе цианакрилата, получившие название суперклей, например «Момент Супер»;
- на основе каучука или силикона, например, жидкие гвозди «Титан» или «Момент Монтаж».
Рекомендации по фиксации на клей:
- Суперклей наносят точечно через 50 – 100 мм. Так лента надежно фиксируется и при необходимости ее проще демонтировать, чем при нанесении клея сплошным слоем.
- Полосу со светодиодами прикладывают основанием к поверхности, на которую нанесен клей, и уверенно прижимают.
Клеевое соединение используют на вертикальных, наклонных пористых поверхностях. Оно устойчиво к воздействию температур и влажности. К правильно обработанной поверхности лента прихватывается за 20-60 сек. Полностью они склеиваются не более чем за 2 часа. Клеем можно прикрепить светодиодную ленту к металлу, дереву, пластику, обоям, стеклу.
Алюминиевый скотч
При невозможности использовать профиль led-ленты малой и средней мощности (6-10 Вт) крепят на алюминиевый или фольгированный скотч. Его поверхность обладает теплоотводящими свойствами и может выполнять функцию светоотражателя.
Алюминиевый скотч для светодиодной ленты наклеивают на поверхность по заранее нанесенной разметке. Для обеспечения хорошего соединения на него точечно наносят суперклей. Затем на скотч крепят полоску со светодиодами.
Другие крепления
Если led-лента упрятана или внешний вид не имеет значения, для фиксации можно использовать:
- одноразовые нейлоновые стяжки;
- пластиковые хомуты.
Не следует крепить светодиодную ленту с помощью скоб строительным степлером.
Распространение получили два способа наклеить светодиодную ленту: на скотч и на клей. Скотч со временем отклеивается. Прочность такого монтажа повышается при использовании суперклея. Оптимально крепить подсветку с помощью профиля из алюминия.
Проверяем выпрямительный диод и стабилитрон
Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии.
Режим мультиметра, при котором тестируются полупроводниковые выпрямительные диоды
Щупы измерительного прибора присоединяем к выводам радиоэлемента. При присоединении красного провода («+») к аноду, а черного («-») к катоду дисплей мультиметра (или омметра) отобразит значение порогового напряжения тестируемого диода. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление. В этом случае можно констатировать исправность элемента.
Если при обратном подключении мультиметр регистрирует утечку, значит, радиоэлемент «сгорел» и нуждается в замене.
Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля.
Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне. Поэтому нам потребуется собрать простую схему.
Тестирование с использованием регулируемого источника питания
Обозначения:
- БП – регулируемый блок питания (отображающий ток нагрузки и напряжение);
- R – токоограничительное сопротивление;
- VT – тестируемый стабилитрон или лавинный диод.
Принцип проверки следующий:
- производим сборку схемы;
- устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;
Выбор необходимого режима для тестирования
- включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
- подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.
Алюминиевый профиль
Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.
Он может быть трех видов:
накладной
врезной
угловой
Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.
Сама лента в профиль также наклеивается на скотч. Здесь благодаря идеально ровной поверхности, держаться она будет гораздо надежнее, чем на стене или деревянном основании.
Однако будьте особо внимательны в одном немаловажном моменте. Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.
Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.
1 of 2
И если вы их непосредственно нанесете на алюминиевую поверхность, то тем самым закоротите между собой. При первом же пробном включении произойдет КЗ со всеми вытекающими последствиями.
Чтобы избежать этого, в данных местах (и только в них), на поверхность можно нанести слой изоляционного термоклея, либо сделать изоляционную подложку из простой изоленты.
Также на термоклей очень удобно сажать места стыков и соединений, там где используются специальные пластиковые коннекторы.
А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.
Там, где эстетика не важна, а подсветка является либо скрытой, либо вообще временной, используйте пластиковые хомуты или нейлоновые стяжки.
Правда непосредственно на стену закрепить их не получится, придется опять же искать подходящий профиль.
Ошибки крепежа
Прежде чем разбираться что с этим делать, давайте пробежимся по ошибкам, которые будут подстерегать вас на пути.
Ошибка №1
Старайтесь не использовать для повторного крепления светодиодной ленты суперклей.
Это, казалось бы, самое очевидное и в то же время очень
плохое решение. Не забывайте, что светодиодная подсветка на Led лентах
не вечная и в лучшем случае проработает несколько лет.
После чего ленту приходится однозначно менять. И вот тут представьте, что вы все это дело намертво прихватили на суперклей.
Вместе с подсветкой после такого ремонта придется заново
менять и поверхность.
Ошибка №2
То же самое относится и к клеевым пистолетам.
Светодиоды в процессе работы имеют свойство нагреваться,
а вместе с ними будет разогреваться и подложка с распространением
соответствующих ароматов от клея.
Помимо этого, сверхтонкий слой клея пистолетом нанести не
всегда удается, а толстый препятствует отводу тепла.
Нет охлаждения – жди деградации светодиодов и быстрого
выхода из строя всего освещения.
Ошибка №3
Также не советую использовать степлер и скобы.
Такой способ часто рекомендуют применять для крепежа ленты в банях или саунах.
Там, где изначально высокая температура и вероятность
отклеивания подложки самая максимальная.
Одно неосторожное прицеливание степлера или просчет с силой удара и ленте конец. Ну а как же тогда можно, спросите вы?
Ну а как же тогда можно, спросите вы?
Как соединить отрезки светодиодной ленты
Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.
Важно! Модели для полос на 12 и 24 В не подходят для изделий на 220 В. Преимущества использования соединительных элементов (если сравнивать с пайкой):
Преимущества использования соединительных элементов (если сравнивать с пайкой):
- невысокая стоимость;
- простой монтаж;
- избавление от необходимости покупать паяльник, припой и флюс.
- невозможность использовать при необходимости в большом токе для светодиодных чипов;
- неустойчивость к окислению;
- использование для изготовления не термостойкого пластика.
Основной критерий выбора соединительных элементов – ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.
По способу подключения коннекторы делятся на:
- прижимные
- с защелкой;
- прокалывающие.
В прижимной коннектор при соединении нужно выдвинуть пластину и до упора вставить полосу. Контакт создается после того, как пластина задвигается на место. Преимущества такого коннектора – малые размеры по высоте и ширине. Недостаток – невозможность увидеть плотность и надежность контакта.
Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:
- контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
- при большой мощности контакты плавятся;
- для изделий с большим током использовать нельзя.
Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.
Важно! Независимо от типа коннектора требуется зачистка контактов платы до блеска. При соединении отрезков важно не перепутать полярность
Частые ошибки при использовании коннекторов:
- лак на контактных площадках;
- подогнутая ножка коннектора;
- неверная ширина полосы;
- лента не задвинута до конца.
Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.
Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.
Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной косильной лески, а оставляя 2 контакта. Но один отрезок придется выбросить.
В силиконовой трубке
Изделия со степенью защиты IP68 помещаются в трубку из силикона. Перед тем, как отрезать один или несколько блоков, силикон удаляется. Делается рез ножом (ножницы неравномерно растягивают материал), трубка отслаивается с торцов. Для того, чтобы отрезать полосу, используются острые ножницы, для соединения – коннекторы из силикона в форме кольца.
Если нет маркировки
Бывает, что в магазинах продаются светодиодные полосы, на которых нет линий, по которым можно отрезать блоки. Приобретать их нежелательно из-за низкого качества. Но если все же приходится работать с таким источником света, ориентироваться нужно на расположение контактных площадок и светодиодных элементов.
Визуально контактная площадка выглядит как расширение полоски по краю платы. Она располагается поперек ленты и есть на всех изделиях. Резать нужно в этих местах, ориентируясь на середину контактных площадок.
Иногда встречаются светодиодные ленты, на которых контактные площадки расположены на стороне подложки.
Как правильно отрезать
На каждой Led-ленте множество коротких блоков, на которых установлено количество чипов и резисторов, зависящее от модели. Светодиоды прозрачные или белые, ограничители тока черные. Между блоками чаще всего есть отметка (пунктирная линия и изображение ножниц), по которой полосу можно порезать.
На тонкой полосе разрез удобнее сделать острыми ножницами. Исключение – платы, установленные в трубку из силикона. Отрезать нужно между двух контактных площадок. При смещении сложно припаять провода для соединения с другими отрезками или блоком питания.
На светодиодной полосе через каждые 50 см есть стыки, в которых отдельные блоки спаяны внахлест. Отрезать ленту в этих местах не желательно (контактные площадки получаются слишком маленькие). Если все-таки отрезать необходимо, ножницы необходимо заменить паяльником (распаять стык).
Обычную светодиодную ленту 12 В
Светодиодная полоса на 12 В состоит из блоков, на которых установлено 3 диода (в изделиях на 24 В – 6 диодов). Это значит, что их ее можно разрезать на очень короткие кусочки. Режется изделие строго по пунктирным линиям острыми ножницами.
Отрезать от платы из SMD 335 и DIP можно на кусочки, состоящие из 3-х диодов.
Соединители с защелкой NLSC-PLSC
Одни из самых распространенных моделей – это коннекторы NLSC, PLSC.
В них лента через направляющую, заводится под два или более подпружиненных контакта, а затем защелкивается крышечкой сверху.
Допустим вам необходимо разрезать ленту и соединить ее с другим участком. Режется она обыкновенными ножницами в специально обозначенных местах. Кратность резки у каждой ленты своя – 10-15-30см и т.д.
После реза требуется зачистить контакты на обоих отрезках до блестящего цвета. При условии что они уже не подготовлены и залужены заводским способом.
1 of 2
Делается это при помощи обычного канцелярского ножа.
Особого усилия здесь прикладывать не нужно. Просто аккуратно царапая, снимаете верхний слой лака с медных пятачков.
В самом начале соединителя должны быть направляющие пазы. Именно в них вы должны вставить (не уложить сверху) светодиодную ленту.
После чего проталкиваете ее до упора, пока поджимающие контакты коннектора, не лягут поверх медных пятачков.
Далее просто защелкиваете крышечку сверху, тем самым фиксирую ленту внутри и прижимая ее специальными выступами на крышке.
Ту же самую процедуру необходимо проделать и со вторым участком. Остается подать напряжение и проверить работоспособность.
Если после всех манипуляций подсветка не горит или моргает, скорее всего вы не обеспечили хороший контакт. Это может быть по 3-м причинам:
недостаточно зачищены контактные площадки и на них остались следы лака, который и играет роль изолятора
ножки коннектора подогнулись и не достают до ленты
ножки не совпадают с пятачками на ленте. Либо они не задвинуты до конца, либо не угадали с шириной.
Особенности конструкции
Не зависимо от мощности и типа применяемых светодиодов, все ленты рассчитаны на питание от 12В до 24В (частный вариант на 220В в расчёт не берём).
Принципиальная схема:
Как отрезать?
В конце каждого сегмента есть соединительные контактные площадки, между которыми находится линия потенциального разделения.
Любая лента является набором сегментов состоящих из трёх светодиодов и одного-трёх токоограничивающих резисторов. Количество резисторов зависит от того, сколько светоизлучающих кристаллов в светодиоде.
Светодиод 3528 состоит из одного кристалла, поэтому для каждого участка достаточно одного резистора.
В каждом элементе LED 5050 три самостоятельных светодиода, каждый подключается через свой резистор
Обратите внимание, встречаться может от двух до шести контактных площадок. На самом деле для питания таких светодиодов достаточно два провода, но некоторые особо педантичные производители на каждую группу диодов делают отдельный канал питания, как у RGB элементов
Как правильно отрезать цветную (RGB) светодиодную ленту
У RGB ситуация несколько иная, у каждого участка такой ленты четыре контактные площадки.
Важно, что бы при последующем соединении кусков каждый цветовой канал соединялся с соответствующей площадкой. У каждого цвета свои параметры питания и при нарушении соединения возможно выход их из строя
Как резать светодиодную ленту 12В без маркировки
Некоторые производители не наносят разделительную маркировку на несущую поверхность.
Даже когда нет разделительной маркировки, между каждым участком ленты будут контактные площадки, между которыми следует делать разрез. В качестве исключения встречаются образцы с расположением контактных площадок со стороны подложки.
Специфические случаи
Ремонт светодиодной ленты с питанием от 12 или 24 В выполняют самым распространенным способом — удалением проблемного участка и соединением работоспособных частей ленты между собой. Иногда на место вырезанного отрезка вставляют другой, если лента прикреплена к несущей поверхности и демонтировать ее слишком сложно.
Однако, для того, чтобы произвести ремонт ленты с прямым питанием от сети 220 В, эта методика не годится. Подобные светильники имеют минимальные отрезки по 0,5 или по 1 м. Это делается для того, чтобы набрать 60 светодиодов, каждый из которых потребляет примерно 3,5 В. Они соединяются последовательно, поэтому выход из строя одного элемента означает отказ целого метрового отрезка ленты.
Ремонт проблемного отрезка возможен, надо только отыскать перегоревший светодиод и заменить его. Поиск производится путем поочередного замыкания контактов всех элементов. Когда будет замкнут перегоревший элемент, все остальные ярко вспыхнут. Останется только аккуратно удалить дефектный светодиод и припаять на его место нормальный
Необходимо соблюдать осторожность, поскольку напряжение на светодиодах составляет 220 В, а это опасно для жизни
