Семь раз подумай перед просчётом освещения
Зачем нужны подсчёты по свету и что следует знать
Комфортная среда нахождения в доме для человека создаётся искусственным светом от ламп. При недостаточности или излишках ощущения света возникает дополнительное напряжение зрения и раздражение глаз, появляется потребность в очках, снижаются ресурсы с упадком сил, ухудшается самочувствие. Поэтому делается обязательный расчёт освещения помещения, определяется соответствие установленным санитарным нормам, подбирается оптимальный вариант источников света близкий к естественному освещению.
По оформлению и способам распределения необходимого в доме, в помещениях света, везде электроосвещение подразделяют на 3 вида: общее, акцентированное, местное. Бывает сложно разобраться с вычислениями общего освещения светодиодными лампами для жилого дома. При расчёте потребуется понимание основных параметров и определений объекта-света.
Основные световые характеристики, единицы измерения
Свет можно измерить и описать, как и многое другое на «свете». В физике освещённость – есть величина «интегральная», определяемая многими параметрами, изучаемыми наукой фотометрией.
Таблица 1. Используемые физические понятия света, обозначения и единицы измерения:
| Характеристика | Обозначение | Единица измерения |
| Световой поток | Ф | Лм люмен |
| Сила света | I | Kд кандела, «свеча» |
| Яркость | L | Kд/м² нит (нт) |
| Освещённость | E | Лк люкс |
| Световая температура | K | Кельвин |
| Световая отдача | H | лм/Вт. |
Основные параметры светоизлучения Источник infourok.ru
Люмены потока света – энергия волн от источника, излучаемая по всем направлениям, воспринимаемая как «яркость» по зрительному ощущению. Световые потоки по распределению лучей света бывают отражёнными, рассеянными, прямыми. Определяется тем большее число люменов, чем больше весь учитываемый поток света.
Сила света (I) похожа на плотность в пространстве потока света, его интенсивность. При определении I световой поток (Ф) делится на телесный угол (ꭥ) в стерадианах по направлению потока.
Понятие освещённости связывает количество света (светового потока) приходящегося на площадь освещаемой поверхности (E=Ф/S). Величина люксов прямо зависит от силы света источника и обратно пропорционально от квадрата расстояния до источника (при условии перпендикулярности потока к поверхности).
Прослеживается при определении величин света их взаимосвязь и качественное различие: что сам светильник ярче при больших люменах, а поверхность освещена больше при достаточно высоких величинах люксов.
Источник характеризуется эффективностью преобразования электроэнергии в свет (световая отдача Н). Она измеряется в люменах на ватт.
Светотехнические величины Источник rusenergetics.ru
Обмен энергией (излучением света) между электрическим источником и внешним помещением (по яркости) – по сути, работа в физическом представлении (1 Джоуль = 1 Ватт * 1 сек). Работой считается мощность излучения, умноженная на время. При известном усреднённом значении световой отдачи (Н) лампы можно примерно определить световой поток. Более ярким будет источник света при большей мощности освещения. Из источников с равной силой света (I) потребляют меньшую электрическую мощность светодиодные лампы.
Сравнение по светоотдаче источников:
- Вакуумная лампа накаливания с вольфрамовой нитью – от 8 до 10 лм/Вт..
- Галогеновая лампа – от 12 до 15 лм/Вт.
- Люминесцентная лампа с преобразованием напряжения в цоколе – от 50 до 70 лм/Вт.
- Светодиодные современные светильники – от 100-120 лм/Bт.
Для визуального понимания предмета каждому человеку важно воздействие света и цвета (особенно для художников). Определённое восприятие зрительным нервом конкретного установленного цвета спектра и фиксирует понятие цвета
Цветовая температура (К) обозначает цветность излучения света. Обычная температура и цветовая температура – разные понятия; у неба зимой, в мороз, цветовая температура составляет 12000К, у зажжённой свечи в 10 раз меньше – 1200К.
Цветовая температура Источник ds04.infourok.ru
Применяют в практике определения цветности белого света:
- дневного света – более 5000 К,
- нейтрального – от 3300 до 5000 К,
- тёплого – менее 3300 К.
Глаз так устроен, что наличие синих оттенков в излучении источника снижает яркость его визуального восприятия.
Нормы освещенности для разных видов помещений
Для простоты информация собрана в виде таблиц и сгруппирована в зависимости от типа помещения. Данные актуальны и могут использоваться при проектировании, планировании установки светильников или проверке работы системы
Нормы установлены не в ваттах, а в люксах, это важно помнить
Нормы освещенности в офисе
Люди чаще всего занимаются работой за компьютером или с бумагами
Поэтому очень важно обеспечить правильную видимость, чтобы зрение не уставало и сотрудники эффективно работали в течение всего рабочего времени. Нормы освещенности помещений в таблице сгруппированы в соответствии с их классификацией в СНиП
| Вид офисного помещения | Уровень освещенности, Лк | Предельное слепящее действие (UGR) |
| Архивы и помещения с документацией | 200 | 25 |
| Места проведения копировальных работ, помещения для делопроизводства | 300 | 19 |
| Приемные | 300 | 22 |
| Переговорные комнаты и конференц-залы | 300 | 19 |
| Места для обработки данных, чтения, печати или ручного заполнения документов | 600 | 19 |
| Помещения для проектирования и черчения | 750 | 16 |
В офисах для каждого типа помещения установлены свои нормы.
В нормах СанПиН могут быть указаны особые условия освещенности для некоторых рабочих мест. Также большое значение имеет цветопередача (Ra), которая показывает, насколько правильно искусственное освещение передает оттенки. Для всех административных помещений минимальная норма составляет 80, она может быть намного больше, это не запрещено.
Нормы освещенности производственных помещений
Тут нет перечисления конкретных вариантов, так как это заняло бы не одну книгу. Все рабочие зоны делятся по разрядам в соответствии с тем, какое зрительное напряжение требуется для нормального выполнения обязанностей. Таблица норм производственных помещений
| Разряд зрительной работы | Характеристика | Комбинированная освещенность | Общее освещение |
| 1 | Наивысшая точность | От 1500 до 5000 | От 400 до 1250 |
| 2 | Очень высокая точность | От 1000 до 4000 | От 300 до 750 |
| 3 | Высокая точность | От 400 до 2000 | От 200 до 500 |
| 4 | Средняя точность | От 400 до 750 | От 200 до 300 |
| 5 | Малая точность | 400 | От 200 до 300 |
| 6 | Грубые работы | 200 | |
| 7 | Наблюдение за производственным процессом | От 20 до 200 |
Чем выше точность производимых работ, тем лучше должны быть условия освещения.
Нормы освещенности технических и вспомогательных помещений
Технические помещения используются для обеспечения рабочего процесса, в них может быть установлено оборудование или хранятся запасные части и т.д
Вспомогательные помещения помогают нормально выполнять работу, поэтому им тоже надо уделять внимание. Таблица норм освещенности вспомогательных помещений
| Тип помещения | Норма освещенности в Лк |
| Чердаки | 20 |
| Машинные отделения | 30 |
| Коридоры | От 20 до 50 |
| Главные проходы и коридоры | 100 |
| Лестничные клетки | От 20 до 50 |
| Вестибюли и гардеробы | От 75 до 150 |
| Душевые, раздевалки, помещения для обогрева | 50 |
| Умывальные, санузлы, места для курения | 75 |
Даже в раздевалках надо соблюдать нормы освещенности.
Нормы освещенности школ
Тут может быть много вариантов, но основных показателей три, именно на них чаще всего ориентируются при проектировании.
| Вид помещения | Норма освещенности, Лк |
| Учебные классы | От 200 до 750 |
| Читальные залы и библиотеки | От 50 до 1500 |
| Спортивные залы | От 100 до 300 |
В школе за соблюдением норм освещенности следят особенно строго.
Есть отдельные нормы для всех видов заведений, поэтому надо подбирать показатели, которые подходят для определенного учреждения образования.
Разновидности освещения на потолке
Люстра – самый традиционный вариант освещения помещения, располагается непременно в центре потолка, декорируется несколькими ответвлениями или рожками, центр комнаты освещают великолепно.
Вмонтированные точечные светильники или споты крепятся в подвесных или натяжных потолочных конструкциях. Основная их конструкция визуально незаметна, так как находится внутри чистовой поверхности потолка, с внешней стороны можно наблюдать только саму лампу и её декоративное оформление.
Подсветка в виде линейных осветительных устройств, скрытых от визуального обозрения. В основном их используют на натяжных или подвесных потолочных конструкциях, но обычный потолок для этого тоже подойдет, достаточно сделать гипсокартонный короб. Главным назначением подсветки является эстетическое украшение комнаты, но не функциональность.
Однако, для обустройства современного и стильного освещения комнаты можно использовать, кроме названых, следующие виды: торшеры, настенные бра или настольные лампы с красивыми абажурами.
Важность вопроса
Искусственное и естественное освещение жилых и общественных зданий играет очень большую роль в психофизическом здоровье людей. При этом необходимо помнить, что различные помещения домов любого типа имеют разные нормы и требования к световому обеспечению.
Освещенность всегда занимала особое место в работе и отдыхе людей, а с повсеместной электрификацией она стала неотъемлемой частью нашей жизни и поэтому оказывает на нее весьма заметное влияние.
Нарушения нормы светового обеспечения чреваты изменениями в функционировании ряда систем организма:
Негативное влияние
- зрительной;
- иммунной;
- нервной;
- пищеварительной.
При этом максимальный вред наносится, прежде всего, зрительной и иммунной системе.
Нормы, приведенные в соответствующей документации, были определены, основываясь на:
- характеристиках рабочего процесса;
- виде работы;
- предназначении помещения;
- длительности ежедневного пребывания в помещении человека.
Нормы, прописанные в соответствующей документации касательно того, какой должен быть уровень освещенности в той или иной комнате, являются одним из залогов здоровой жизни. Кроме этого важна освещенность не только внутри зданий, но и на улице. Освещенность уличного сегмента близлежащих к зданию территорий — также очень важный момент в проектировании жилых, промышленных или общественных зданий.
Как видим, освещенность и ее нормы обязательно должны учитываться при постройке любых сооружений.
Важные моменты
Чтобы сделать профессиональный расчет уровня освещенности и количество необходимых люменов, следует в обязательном порядке учитывать следующие моменты:
- тип лампы;
- высота, на которой будет размещен осветительный прибор;
- тип светильника;
- его расположение в помещении касательно вертикальной плоскости. Здесь следует оценивать коэффициент полезного действия осветительного устройства;
- светоотражающие характеристика материала, которым производилась внутренняя отделка помещения: стен, пола и потолка.
При определении светоотражающей способности стен, потолка и пола необходимо помнить, что чем светлее комната будет, тем выше станет величина светоотражения:
- если потолок и стены выполнены в светлых тонах, то коэффициент светоотражения составит примерно 0,7;
- при оформлении помещения светлыми, бежевыми и светло-серыми фасадными красками данный коэффициента составит примерно 0,5-0,6;
- для темных цветов – 0,3;
- при оформлении комнаты черным гранитом или мраморов, коэффициент отражения составит примерно 0,1.
Для расчета оптических характеристик помещения, используют параметр КПД и специальные унифицированные таблицы.
Они смогут быстро произвести необходимые подсчеты, исключив возможные ошибки или погрешности.
Нормируемые параметры освещенности в Европе
Европейские нормы, регламентирующие уровень освещенности содержат в себе следующие нормируемые показатели:
общий индекс цветопередачи;
Индекс цветопередачи
освещенность для рабочего места. Данный параметр применяется для всех вариантов рабочих мест, находящихся в помещении и за его пределами;
коэффициент для пульсаций освещенности.
- Данные параметры применимы для жилых и нежилых помещений. Но существуют нормы, согласно которым регламентируется уровень освещённости на улице. На их параметры влияют:
- яркость дорожного покрытия;
- интенсивности движения;
- категории лиц;
- характера окружающей обстановки.
Все эти параметры обязательно необходимо учитывать, опираясь на нормы, приведенные в регламентирующих документах Европы и нашей страны.
Нормы освещенности жилых помещений — инструкция и рекомендации
На рекомендуемое количество света влияет назначение жилого помещения. Например, для освещения жилых комнат (гостиные, спальни и так далее) и рабочих комнат рекомендуемое количество света составляет 150 и 300 люкс соответственно, тогда как для освещения лестницы между квартирами будет достаточно 20 люкс. Нормы освещения жилых помещений следующие (согласно СНиП):
- Допустим, у нас имеется спальная комната, размер которой составляет 16 квадратных метров, а в качестве светильника используется потолочная люстра. Смотрим во вторую таблицу — рекомендуемое количество света составляет 150 люкс. Вспоминаем, что 150 люкс — это количество света в расчете на 1 квадратный метр. Поэтому необходимо умножить 150 люкс на 16 квадратных метров. Получим 2.400 люкс — это и будет рекомендуемое количество света для гостевой комнаты. Допустим, для освещения мы хотим купить обычные лампы накапливания — в таком случае нам придется купить 2 лампы по 100 Вт (1.200 * 2 = 2.400 люкс) либо 3 лампы по 75 Вт (900 * 3 = 2.700 люкс).
- Другой пример. Допустим, мы хотим сделать ремонт в детской комнате и заменить люстру на множество небольших светодиодных ламп, которые мы хотим разместить по периметру комнаты; размер комнаты — 20 квадратных метров. Сколько лампочек нам понадобится? Смотрим во вторую таблицу — рекомендуемое количество света составляет 200 люкс. Умножаем 200 на 20, получим 4.000 люкс — это и будем рекомендуемое количество света для детской комнаты. Теперь давайте определимся со светодиодными лампами: если вы будете покупать лампы мощностью 8-10 Вт — вам придется устанавливать 6 ламп (поскольку 6 * 700 = 4.200 Люкс), если вы будете покупать лампы мощностью 10 — 12 Вт — вам придется устанавливать 5 ламп (поскольку 5 * 900 = 4.500 Люкс) и так далее.
Особенности помещений
При учете такого параметра, как нормы освещенности, необходимо помнить, что они различны для разных жилых помещений. В СНиП вы найдете нормы по уровню освещенности, как для нежилых, так и жилых комнат.

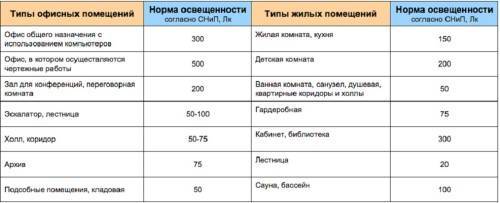

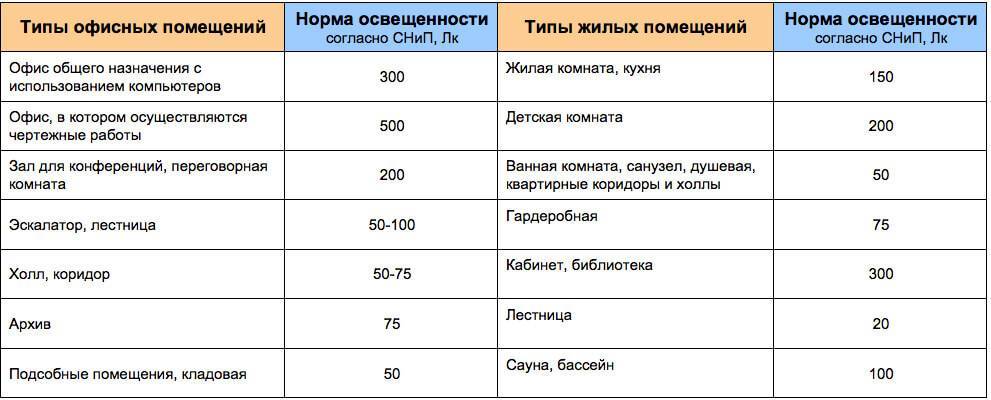

Таблица из СНиП
Как видно из приведенной таблицы, для нежилых и жилых помещений эти показатели разнятся в довольно обширных диапазонах. При этом если с нежилыми комнатами все более-менее понятно, то с жилым сегментом необходимо будет повозиться. Это связано с тем, что здесь люди будут проводить больше свободного времени, что уже накладывает определенные рамки, которые должны отвечать комфортному и безопасному времяпрепровождению.
Поэтому в СНиП имеются различные нормы для каждого отдельно взятого помещения:
- гостиная;
- спальня;
- рабочий кабинет;
- кухня;
- детская комната;
- коридор;
- ванная комната.
Такое различие связано прежде всего с тем, что каждое помещение имеет свое предназначение и люди в них проводят разное количество времени. Самыми посещаемыми комнатами в доме считаются кухня и гостиная. После них идут спальни, ванная комната и коридор. Поэтому к расчету уровня освещения, которое необходимо будет создать для конкретной комнаты, нужно подходить очень внимательно и ответственно.
Определяемся с понятием
Естественное освещение
Прежде всего, нужно разобраться, что представляет собой освещенность комнаты, а потом уже можно определять для нее нормы в четкой зависимости от ее предназначения.
В современном мире при строительстве и внутренней отделке помещений существует такое понятие как уровень освещенности. Именно на его расчете базируется создание электропроводки в комнате
Поэтому на этот аспект нужно обязательно обращать внимание при планировании освещения или его изменении абсолютно в любой жилой комнате.
Сегодня в каждом доме используется два типа освещения:
естественное – как можно догадаться, создается солнечным светом благодаря наличию в стенах окон. Считается оптимальным для человеческого зрения, так как сопровождает человечество на всем протяжении его жизни, начиная с начала времен;
- искусственное. Эффективное применение стало возможным с открытием электричества и повсеместной электрификации. Должно быть максимально приближено к естественному, чтобы минимизировать негативные влияния на зрительную систему.
Вместе они создают комбинированное освещение, которое будет оптимальным для работы и отдыха людей.
В статье речь пойдет о втором типе, ведь если естественное освещение подкорректировать трудновато, то искусственное освещение находится всецело в нашей власти и правильно его организовать нам по силам. Хотя как раз с этим у большинства из нас могут возникнуть проблемы, и помочь разобраться в таком непростом вопросе постарается наша статья.
Для создания искусственного света в жилой комнате используют самые разнообразные осветительные приборы:
СНиП
- люстры;
- точечные светильники;
- настенные лампы;
- ночники и настольные светильники;
- напольные торшеры.
При этом существует огромное разнообразие различных гирлянд и лампочек, которые могут навешиваться в декоративных целях. Все эти приборы создают определенный уровень освещенности в помещении, где располагаются. В итоге они формируют уровень света в комнате, делая его оптимальным, недостаточным или избыточным.
Вы вправе выбрать для освещения комнаты абсолютно любой тип осветительного прибора. Но здесь существует еще один маленький нюанс – источник света. На сегодняшний день в его роли могут выступать:
- светодиодные лампочки – наиболее популярны и востребованы на сегодняшний день;
- люминесцентные лампы;
- металлогалогенные и галогенные источники света;
- неоновые лампы;
- лампочки накаливания.
Все они имеют разные технические показатели.
Единицы измерений и таблица ламп
В качестве основного показателя для измерения количества света в помещении используется физическое понятие освещённости. Единица измерения освещенности светового потока — люкс. 1 люкс равен световому потоку мощностью 1 люмен, который падает на 1 квадратный метр площади. Разные лампы генерируют различное количество освещенности; в таблице ниже вы можете узнать, какое количество люкс генерируют различные лампы:
| Мощность стандартной лампы накаливания | Мощность люминесцентной лампы | Мощность светодиодной лампы | Световой поток, который генерирует лампа |
| 20 Вт | 5 — 7 Вт | 2 — 3 Вт | приблизительно 250 лк. |
| 40 Вт | 10 — 13 Вт | 4 — 5 Вт | приблизительно 400 лк. |
| 60 Вт | 15 — 16 Вт | 8 — 10 Вт | приблизительно 700 лк. |
| 75 Вт | 18 — 20 Вт | 10 — 12 Вт | приблизительно 900 лк. |
| 100 Вт | 25 — 30 Вт | 12 — 15 Вт | приблизительно 1200 лк. |
| 150 Вт | 40 — 50 Вт | 18 — 20 Вт | приблизительно 1800 лк. |
| 200 Вт | 60 — 80 Вт | 25 — 30 Вт | приблизительно 2500 лк. |
Естественное освещение
Использовать естественное освещение для офиса не только эффективно, но и выгодно. В большинстве случаев, солнечные лучи создают достаточный уровень освещенности на расположенных рядом с окнами столах. При том, что работа такого источника света бесплатная – единственной проблемой могут стать облака и осадки.
При большом количестве окон в помещении для комфортной работы может быть достаточно естественного освещения
Для определения соответствия нормам освещенности от солнечных лучей пользуются коэффициентом КЕО. В южных регионах он должен быть не меньше 1,2%, в северных частях страны – 1%. Рассчитывают коэффициент путем деления уровня освещенности в комнате на показатель на открытом месте в безоблачную погоду и умножения полученного результата на 100%.
Свет может попадать на рабочие места через два вида проемов:
- световые фонари на крыше, дающие верхний свет, который считается более естественным – правда, пользоваться ими можно только в комнатах на верхних этажах здания;
- окна в стенах, обеспечивающие только боковое освещение – самый распространенный и простой вариант;
- световые трубы – способ достаточно дорогой, но позволяющий получить верхнее освещение за счет использования специального «светопровода», сделанного из светоотражающего материала.
Устанавливая оборудованию, технику и компьютеры ближе к оконным проемам, можно обеспечить рабочие места достаточным количеством солнечного света
При выборе офисного помещения стоит обратить внимание на максимально возможную по строительным нормам площадь окон
Калькулятор освещения — онлайн расчет
Представленный онлайн калькулятор освещения, несмотря на кажущуюся простоту и ограниченность вводимых параметров, успешно справляется со своей задачей с минимальными погрешностями.
Для расчета вам необходимо выбрать тип помещения, его площадь, высоту потолков, тип и мощность используемой лампы. Далее, нажав кнопку «рассчитать», вы получите требуемое количество ламп под заданные параметры.
Онлайн калькулятор освещения:
Разберемся с методикой расчета, использованной в представленном калькуляторе. В первую очередь обратимся к формуле освещенности 1 Лк = 1 Лм ⁄ 1м². В зависимости от выбранного типа помещения в данную формулу подставляется значение нормы освещенности из СанПиН 2.2.1/2.1.1.1278–03 (справочно нормы для всех типов помещений будут указаны в конце публикации). Указав площадь рассматриваемого помещения можно определить требуемый световой поток. Для этого необходимо норму освещенности умножить на площадь. Полученный результат умножается на поправочный коэффициент, зависящий от высоты потолков. При высоте потолков от 2,5 до 2,7 метров коэффициент равен единице, от 2,7 до 3 метров коэффициент соответствует 1,2; от 3 до 3,5 метров коэффициент составляет 1,5; 3,5 до 4,5 метров коэффициент равен 2.
На завершающем этапе полученное значение светового потока делится на значение светового потока одной лампы определенной мощности и типа (сравнительная таблица ламп также будет представлена). Таким образом определяется нужное количество осветительных приборов под конкретное помещение.
Гигиенические требования к участку и территории жилых зданий при их размещении
2.1. Жилые здания должны располагаться в жилой зоне в соответствии с генеральным планом территории, функциональным зонированием территории города, поселка и других населённых пунктов. 2.2. Участок, отводимый для размещения жилых зданий, должен:- находиться за пределами территории промышленно-коммунальных, санитарно-защитных зон предприятий, сооружений и иных объектов, первого пояса зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения;- соответствовать требованиям, предъявляемым к содержанию потенциально опасных для человека химических и биологических веществ, биологических и микробиологических организмов в почве, качеству атмосферного воздуха, уровню ионизирующего излучения, физических факторов (шум, инфразвук, вибрация, электромагнитные поля) в соответствии с санитарным законодательством Российской Федерации.2.3. Отводимый под строительство жилого здания земельный участок должен предусматривать возможность организации придомовой территории с четким функциональным зонированием и размещением площадок отдыха, игровых, спортивных, хозяйственных площадок, гостевых стоянок автотранспорта, зеленых насаждений.2.4.При озеленении придомовой территории жилых зданий необходимо учитывать, что расстояние от стен жилых домов до оси стволов деревьев с кроной диаметром до 5 м должно составлять не менее 5 м. Для деревьев большего размера расстояние должно быть более 5 м, для кустарников – 1,5 м. Высота кустарников не должна превышать нижнего края оконного проема помещений первого этажа.2.5.По внутридворовым проездам придомовой территории не должно быть транзитного движения транспорта. К площадкам мусоросборников необходимо предусматривать подъезд для специального транспорта.2.6. Расстояния между жилыми, жилыми и общественными, а также производственными зданиями следует принимать в соответствии с гигиеническими требованиями к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий.2.7. При размещении жилых зданий предусматривается их обеспечение инженерными сетями (электроосвещение, хозяйственно-питьевое и горячее водоснабжение, отопление и вентиляция, а в газифицированных районах – газоснабжение).2.8. На земельных участках должны быть предусмотрены подъезды и проходы к каждому зданию. Места для размещения стоянок или гаражей для автомобилей, должны соответствовать гигиеническим требованиям к санитарно-защитным зонам и санитарной классификации предприятий, сооружений и иных объектов.
На придомовых территориях запрещается производить мойку автомашин, слив топлива и масел, регулировать звуковые сигналы, тормоза и двигатели.2.9. Площадки перед подъездами домов, проездные и пешеходные дорожки должны иметь твердые покрытия. При устройстве твердых покрытий должна быть предусмотрена возможность свободного стока талых и ливневых вод. 2.10. На территории дворов жилых зданий запрещается размещать любые предприятия торговли и общественного питания, включая палатки, киоски, ларьки, мини-рынки, павильоны, летние кафе, производственные объекты, предприятия по мелкому ремонту автомобилей, бытовой техники, обуви, а также автостоянок общественных организаций.2.11. Уборка территории должна проводиться ежедневно, включая в теплое время года – полив территории, в зимнее время – антигололедные мероприятия (удаление, посыпание песком, антигололедными реагентами и другое).2.12. Территория дворов жилых зданий должна быть освещена в вечернее время суток. Нормы освещенности приведены в приложении 1 к настоящим санитарным правилам.
Расчет освещения
Одна из самых распространенных ошибок при ремонте – откладывание важных моментов «на потом». Так, многие владельцы квартир задумываются о покупке светильников, когда проводка уже проложена и скрыта под штукатуркой. В результате оказывается, что освещение слишком слабое либо слишком яркое, а изменить ситуацию не получается. Подобных случаев можно избежать, если заранее рассчитать нормы освещенности для каждого помещения, определиться с количеством источников света и мощностью ламп, а также проложить электропроводку с учетом этих данных. Лучше всего провести эту процедуру на этапе составления дизайн-проекта.
Освещение детских площадок: нормы
Современные детские площадки, конечно, отличаются от спортивных, но по своей функциональности их можно приравнять друг к другу. К привычным нам горкам, качелям и каруселям, для физического развития детей, добавляется множество спортивных снарядов. Поэтому грамотное и эффективное освещение для детских площадок, просто необходима.
Обладая такими характеристиками, для детских игровых площадок нужно учитывать важные параметры.
Список параметров:
- Обеспечение комфорта и безопасности;
- Предупреждение травматизма;
- Возможность находиться на площадке вечером (особенно зимой).
Норматив освещённости детских площадок по Российскому стандарту равен 10 люкс. Но так, как площадки совершенствуются, необходимая (нормальная) степень освещённости должна составлять 70 – 100 люкс.
В соответствии с размерами, для различных детских площадок подбирается оптимальное соотношение высоты и расположения осветительных приборов. К ним относят консольные (высотой до 10 метров), и локальные (высотой до 4 метров). Мощность отдельного уличного прибора освещения рассчитывается согласно стандартам СНиП.
Стоит учитывать и эстетическую составляющую, подобрав светильники подчёркивающие экстерьер площадки.
Как самостоятельно рассчитать освещенность
Чтобы не углубляться в сложные формулы и не разбираться в электротехнических терминах, можно использовать несколько простых рекомендаций. Есть ряд аспектов, которые обязательно нужно учитывать при расчетах, чтобы добиться точного результата. Все они влияют на освещенность тем или иным образом и если игнорировать их, используя лишь норму, свет не будет соответствовать требованиям.
Высота потолков
Все нормативы СНиП рассчитаны для помещений с потолками высотой 2,5-2,7 м. Это стандартное значение, которое встречается в большинстве жилых и офисных помещений. Но нередко высота отличается, а это напрямую влияет на распространение света. Поэтому для упрощения расчетов специалисты используют поправочные коэффициенты, которые подбираются из соответствующего диапазона:
- 2,5-2,7 м – 1.
- 2,7-3,0 м – 1,2.
- 3,0-3,5 м – 1,5.
- 3,5-4,5 м – 2.
Если высота еще больше, необходимо проводить индивидуальные расчеты. Это связано с тем, что увеличение высоты расположения не пропорционально снижению показателей освещенности.
При большой высоте расположения мощность светильников увеличивается.
Иногда в одном помещении высота различается или же конструкция дома открытая и потолочная перегородка идет под углом. В этом случае проще всего разбить пространство на отдельные зоны, определить в каждой примерную высоту и исходя из этого производить расчет освещенности и использовать подходящий коэффициент. Если нужно округлить результат, лучше делать это в сторону увеличения, так как есть ряд показателей, которые не учитываются и чаще всего фактический результат получается немного хуже запланированного.
Характеристики поверхностей
При вычислении освещенности для любого помещения стоит учитывать и характеристики поверхностей – потолка, пола и стен. От их цвета и фактуры зависит отражающая способность, что очень сильно влияет не только на восприятие комнаты, но и на свет в ней.
В первую очередь нужно помнить о том, что матовые поверхности отражают свет вдвое хуже, чем глянцевые. Поэтому всегда делается поправка в 15-20%, если отражающая способность большей части помещения не очень высокая. Но основным показателем, влияющим на расчеты, является цветовое оформление. От него напрямую зависит отражающая способность, поэтому при расчетах нужно использовать следующие данные:
- Белые поверхности отражают порядка 70% света, попадающего на них.
- Светлые и пастельные тона в среднем имеют показатель отражения в 50%.
- Серые поверхности и подобные им оттенки отражают около 30% света.
- Темные стены, пол и потолок имеют показатель отражения всего 10%.
Есть специальная формула по определению поправок в показатель освещенности в зависимости от особенностей поверхностей. Но разбираться в ней не обязательно, можно использовать упрощенный вариант расчетов, который также обеспечивает хороший результат.
Чем больше светлых поверхностей – тем выше коэффициент отражения.
Вначале суммируются показатели отражения потолка, стен и пола. Полученный результат делится на 3, после чего итог надо перемножить с нормой освещенности. Она определяется путем выбора подходящего варианта из СНиП (при необходимости умноженного на поправочный коэффициент, если высота потолков превышает 270 см).
Здание и естественный свет
Нормы, которые установлены для жилых помещений, отражены в следующей таблице.
Нормы освещенности
Что касается естественного освещения, то здесь имеются следующие требования, которые зависят от предназначения помещения:
- нормируемое значение КЕО (коэффициент естественной освещенности) в ситуации одностороннего бокового освещения должно полностью отвечать габаритам помещения;
- для жилых комнат значение КЕО высчитывается, исходя из точки, которая расположена на полу и локализирована в центре помещения;
- для жилых комнат в общежитии, гостиницах и т.п. значение КЕО обязательно высчитывается, исходя из точки, которая локализуется на пересечении вертикальной плоскости и плоскости пола в установленном геометрическом центре помещения.
В случае со зданием общественного предназначения, освещенность для помещений будет иметь следующие требования:
- значение КЕО для игровых помещений должно определяться, исходя из точки в месте пересечения характерного «разреза» помещения и вертикальной плоскости, а также плоскости пола, что локализуется на расстоянии в 1 м от стены, максимально удаленной от оконных проемов;
- для остальных помещений данный параметр рассчитывается по определению реперной точки, которая размещается на рабочей поверхности в геометрическом центре комнаты;
- при одностороннем освещении, которое идет сбоку, следует рассчитывать КЕО, исходя из поиска расчетной точки на пересечении плоскостной вертикали соответствующего разреза помещения и выбранной в условном плане рабочей поверхности. При этом дистанция от стены, которая максимально удалена от световых проемов, составляет 1,2 метра;
Руководствуясь вышеперечисленными требованиями, строители должны организовывать оптимальные условия для формирования полноценного естественного освещения.
