Назначение и принципы работы нулевой шины

Классификация шин по форме сечения

Поперечное сечение шин

В зависимости от формы поперечного сечения шинопровода различают:

• трубчатые конструкции;
• прямоугольные модели;
• коробчатые проводники;
• двух- или трехполосные модели.

Преимущества проводников с прямоугольным сечением – эффективное отведение тепла и низкое сопротивление силы тока, что снижает активную и ограничивает реактивную энергию

Таким образом удается обеспечить существенную экономию дорогостоящих энергоресурсов, что имеет важное значение для крупных коммерческих и производственных объектов

Область применения шинопровода прямоугольного сечения – монтаж сетей и распределительных устройств силой тока в диапазоне 2000-4000А. Возможно соединение нескольких плоских шин для получения двух- или трехполосных конфигураций.

Плоские и коробчатые модификации шинопровода находят применение в сетях, работающих под напряжением до 35кВ.

Оптимальной модификацией считается трубчатая электрическая шина. В числе ее основных преимуществ – эффективное теплоотведение, высокая прочность и равномерность распределения образующегося электрического поля.

В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:

• медь;
• алюминий;
• сталь;
• сталеалюминий — стальной сердечник, покрытый повивкой из алюминиевых проводов.

В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.

Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.

Какими бывают нулевые шины

По сути, это усиленный проводник открытого типа (в контактной зоне), на который можно с помощью винтовых или иных соединителей завести нулевые проводники. Типичная конструкция — прямоугольный брусок из прочного металла с хорошей проводимостью: чаще всего латунь, или иные сплавы на основе меди.

Размещается эта контактная колодка внутри распределительных устройств. Вне зависимости от конструкции, после монтажа не должно быть доступа к токоведущим частям. В генерирующей установке, нуль является глухо заземленным. А в точке подключения, любое прикосновение к открытым проводникам может быть опасным. Поэтому в щитках, где после открытия крышки открывается доступ ко всем элементам, применяются относительно защищенные конструкции.

Если щиток после монтажа всегда закрыт для доступа, за исключением выключателей защитных автоматов, можно использовать полностью открытые нулевые рейки.

Такие колодки непосредственно монтируются на корпус (внутри) щитка из пластмассы, или через диэлектрические проставки, на металлическую коробку.

Поскольку большинство распределительных щитов выполнены с применением DIN реек, разумно устанавливать любое клеммное оборудования подобной конструкции.

Установив такую рейку в одном ряду с дифференциальными автоматами, несложно аккуратно подключить каждый абонентский кабель внутри щитка.

Существуют клеммы быстрого монтажа: по типу WAGO. Есть соблазн не «мудрить» с винтовыми зажимами, а выполнить соединение «по-быстрому».

Но такие зажимы не являются на 100% надежными. К тому же, качество контактов невозможно проверить визуально. Еще одна проблема — в разъемах WAGO нет возможности извлечь один проводник, не разрушив всю линейку.

Особенности установки

В любом случае, чтобы была подключена нулевая шина на изоляторах, требуется следовать такой инструкции:

• изучить присутствующую схему функционирования щитка и отыскать на картинке нулевую шину (представлена в виде значения N);
• открутив пробки и установив автомат в нефункционирующее положение, осуществляется обесточивание электрического щитка;
• к проводникам ввода подносится отвертка индикаторного типа или мультиметр, и выполняется проверка наличия напряжения;
• учитывая конструкционные особенности нулевой шины, определяется участок для её расположения (если фиксация шины осуществляется с помощью специальных реек, то требуется выполнить их установку в щитке, если подобная фиксация отсутствует – крепеж выполняется сквозь изоляторы на незанятый участок);
• используя специальные фиксаторы, нулевую шину требуется смонтировать на DIN планку;
• прочность крепления проверяется за счёт выполнения «расшатывания» установленной конструкции;
• осуществляется подключение проводника, который идет из прибора защитного отключения к одному из зажимных болтов, расположенных в нулевой шине;
• если в цепи присутствует несколько приборов защитного подключения, то все они подвергается поочередному соединению с шиной;
• нули, которые идут от автоматов всех веток сети, соединяют с нулей клеммой защитного прибора;
• общий «ноль» сети соединяется с расположенным на шине, крайним зажимом;
• выполняется проверка качества каждого соединения;
• включается подача электрической энергии.

Нулевая шина: разновидности, для чего нужна

Как известно, система электропитания конечного потребителя строится по схемам, рекомендованным Правилами устройства электроустановок (ПУЭ). На объект подводится силовой кабель, дальнейшая разводка происходит в распределительном щитке.

Для удобства монтажа и упорядочения линий электропитания, вводы с разными значениями объединяются в контактные группы.

Шина с фазой, нулевая шина — это контактная колодка, в которой присутствует возможность надежного подключения нескольких проводников для питания электроустановок.

Требования, предъявляемые к нулевой шине

Для групповой сети, шина должна быть единым проводником, без возможности коммутации между ее частями.
Сопротивление должно быть одинаковым по всей длине.
В пределах одной групповой линии, допускается объединение проводников PE (защитное заземление) и N (рабочий нуль).При этом после разделения ввода PEN на шины PE и N, конечные потребители подключаются на разные шины.Важно! Использование одной шины для подключения рабочего нуля и заземления, запрещено! Это принципиальный вопрос, необходимо понимать разницу между разделением и объединением PE и N.С момента разделения, линии заземления и нуля могут быть проложены в одном силовом кабеле, но проводники должны быть изолированы.
Вне зависимости от способа подключения (трехфазное или однофазное), сечение нулевого проводника должно соответствовать сечению любого из фазных проводников. То же требование предъявляется к сечению самой шины.
Сечение соединительных проводов от шины до конечной электроустановки, не может быть выше, чем сечение входного силового провода.
Если шина представляет собой конструкцию с отверстиями для подключения проводников, действительным сечением считаются геометрические параметры в самой тонкой части.
Требований по обязательному изготовлению нулевой рабочей шины из определенного металла не существует. Однако на практике, применяется медь или латунь

При расчете сечения алюминиевых шин, по отношению к медным, применяется коэффициент 1.52.

Однако на практике, применяется медь или латунь. При расчете сечения алюминиевых шин, по отношению к медным, применяется коэффициент 1.52.

Для удобства рассмотрим однофазную схему, которая применяется в большинстве квартир многоэтажных домов. Две основные линии: фаза и нуль, присутствуют всегда. Они заводятся в прибор учета (счетчик электроэнергии), а на выходе становятся доступными для дальнейшей разводки. В зависимости от применяемой системы, может быть установлена либо только нулевая шина, либо нулевая и заземляющая.

Характеристики нулевых шин

Пример использования кросс-модуля

Неизолированная шина нулевая со сторонами 6*9мм и 8*12мм, длиной 0,5 и 1 м отличаются двумя способами подсоединения проводников: по центру или краям изделия.

Шина нулевая изолированная с двумя полимерными «лапками» для крепления к щиту, питает провода через верхние, боковые отверстия. Размеры брусков (ширина/высота): 6*9 и 8*12 мм.

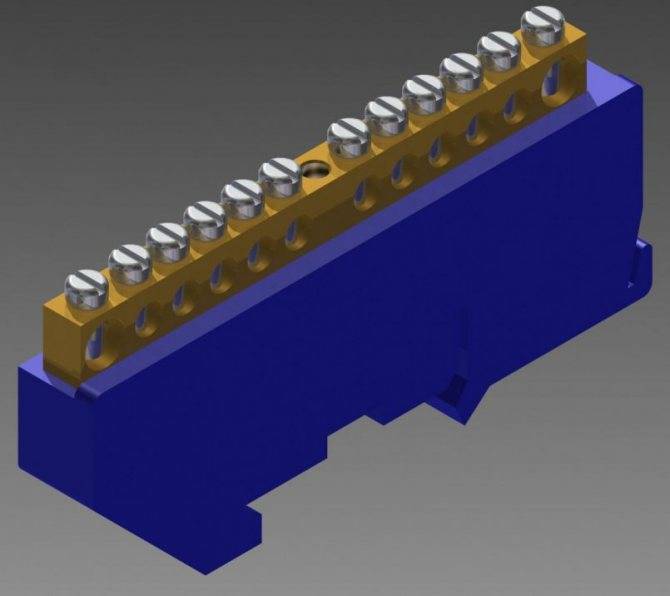

Шина нулевая HCD имеет универсальные крепления: на Din-рейку и поверхность щитка одновременно. Базовые размеры металлического бруска 6*9 мм и 8*12мм.

Нулевая шина с изолятором CD крепится на Din-рейку по центру изделия. Размеры клеммы 6*9мм, 1 м.

Кросс-модуль представлен нулевой рейкой в корпусе для монтажа в щиток или 2-4 проводниками в полимерной коробке, фиксируемой на DIN-рейке или плоской поверхности через отверстия на задней панели. Устройство содержит отверстия различных диаметров, позволяя подключать провода соответствующих сечений.

Конструкция

Нулевая шина с заземлением может размещаться как внутри вводного устройства (ВРУ), так и отдельно от него. В первом случае в качестве ГЗШ допускается использовать искусственно организованную шину РЕ, имеющую непосредственный электрический контакт с корпусом распределительного шкафа.

Для ограничения доступа посторонних лиц открытые шины заземления могут укрываться в запирающемся на замок ящике, дверца которого помечается специальным знаком.

Для выпускаемых промышленностью типовых изделий ГЗШ ХХ-УХЛ4 ТВС, например, эти размеры строго нормируются и выбираются из следующего ряда: 3х30, 3х40, 4х40 миллиметров. При этом подходящую рейку выбирают исходя из нормированного количества отверстий под крепление проводников (10, 15 или 20).

Перечисленные выше размеры у разных производителей могут отличаться по своей величине, однако все они должны рассматриваться в качестве параметров ГЗШ, дополняющих уже приведённые ранее характеристики.

Обращаем особое внимание на тот факт, что применение алюминия для изготовления распределительных полос не допускается. Кроме того, при выборе изделия с заданными параметрами всегда следует иметь в виду, что габариты ГЗШ не могут быть менее чем сечение РЕ-шины, организуемой в границах ВРУ

К этому нужно добавить, что конструкцией реек должна предусматриваться возможность подключения к ним дополнительных проводников с помощью подходящего инструмента (ключа под болтовое соединение, например).

При наличии в здании нескольких вводов линии питания, шина заземления обустраивается на каждом из них. Образующееся при этом соединение шин должно быть подключено к уравнителям потенциала.

И, наконец, при организации системы заземления не следует путать ГЗШ с РЕ-шиной, организуемой с целью получения повторного заземления на приёмной стороне. Хотя они и имеют электрический контакт, но назначение у них разное.

Можно ознакомиться с рисунком, на котором приводится внешний вид и обозначение ГЗШ.

В следующих разделах на конкретных примерах будут рассмотрены возможные места монтажа шины заземления с учётом удобства организации заземления и обслуживания всей системы в целом.

Конструкция

Очень важно знать, что по Правилам устройства электроустановок (ПУЭ), главная заземляющая шина может быть изготовлена из стали или меди. Самым основным материалом является медь, так как обладает хорошей проводимостью, медленно окисляется, находясь под напряжением (что делает процесс окисления более быстрым), не ржавеет

Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве. Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме.

Запрещено использовать для такого назначения алюминий. На сегодняшний день такие рейки не производятся, однако некоторые люди могут их изготовить самостоятельно, не зная определенных аспектов электротехники. Алюминий быстро подвергается коррозии, и имеет меньшее сопротивление. При постоянной работе контура может иметь низкий срок эксплуатации, а вследствие – низкий уровень безопасности. Главная заземляющая шина должна иметь несколько меньшее сечение, чем защитный проводник или же нулевого рабочего проводника силовой линии.

В заземляющей шине РЕ с электроустановками до 1000 вольт проводники должны иметь разное сечение. Сечение не должно быть меньше 10 мм2, если он сделан из меди, для алюминия – 16 мм2, а для стального проводника – 75 мм2.

Медная шина под заземление на 19 дюймов (19”) может иметь места для подключения 14 или 18 направляющих одновременно. Соответственно на полосе будет размещено 14 и 18 болтов для крепления. Обычно имеет 2 изолятора. Помещается 19 дюймовая рейка с 14 разъемами в специальный установленный шкаф №19 или 19 стойку, а затем подключается к общей системе заземляющего контура здания при помощи ПВЗ провода. 19 дюймовая шина (например, TLK-ERH-CU) предназначена для подсоединения контактов с сечением в 2,5 мм2. Панель на 19 дюймов может быть сделана из листовой стали и из меди.

Комплект заземления может быть сделан из омедненной стали 14,2 мм, что сделает деталь более дешевой. Достаточно часто приобретают заземляющий элемент ШЗ-U1 на 14 подключений или TLK компоненты. Обычно 14 разъемов достаточно для подключения более десятка квартир, распределив равномерно нагрузку.

Может быть приобретена конструкция со встроенными заземляющими шинами. Например, DIN рейка. DIN рейка представляет собой собранное оборудование в одном ящике, которая имеет разборную конструкцию. В комплекте с DIN рейкой идет размещение специального коммутирующего устройства на 220 вольт для питания аппаратуры.
Панель включается в себя DIN рейку, три нулевые шины на изоляторе. Максимальное количество одновременно подключенных автоматических выключателей – 22.
А панель DIN 4U можно установить дополнительно счетчик электрической энергии.

На сегодняшний день можно приобрести 3 вида реек: DIN U3 под автоматические выключатели, DIN U3 под «автоматы» и с заземляющими шинами, а также DIN U4 с таким же модельным рядом. DIN рейка имеет антикоррозийное покрытие в виде серого порошкового покрытия. Также распространена заземляющая шина TLK-ERH-CU. Это сертифицированная продукция торговой марки TLK. TLK-ERH-CU имеет достаточно низкую цену и хорошее качество. Такая шина от TLK состоит из меди в 19 дюймов.

Размещение данной конструкции должно быть таким, чтобы к ней был свободный доступ без серьезных препятствий. Если при необходимости нужно сделать отключение или подключение защитных контактов заземляющего контура, замену рейки, то у обслуживающего персонала здания не должно возникать трудностей. В зависимости от схем электрических цепей в многоэтажном жилом или промышленном здании, главная заземляющая шина обязательно должна иметь минимум 5 присоединений одновременно. Лучше всего на 14 и больше, например, шина для заземляющего контура от TLK на 19 дюймов.

Один из способов присоединения проводников к данной заземляющей конструкции – сварка. Использование сварочного аппарата для закрепления контактов позволяет сделать это надежно, не нарушив проводимости. Отделять их можно при помощи специального набора инструментов и оборудования.

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

1. Токопроводящая жила из прочного металла.
2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
2. Монтаж через угловые изоляторы.
3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Нулевая шина в корпусе: назначение

Как устроен корпус с нулевыми шинами?

Нулевая шина в корпусе выглядит следующим образом — пластиковое основание светлого тона имеет конструкцию для крепления на DIN-рейку, внутри устройства расположены от двух до четырех бронзовых шин, каждая шина отделена прозрачными пластинами, затем, лицевая часть корпуса нулевой шины закрывается прозрачной, синего оттенка съемной панелькой. Вот такое незамысловатое устройство придумала фирма Legrand, в последующем, подхватившая идею фирма IЕК.

Принцип работы нулевых шин

На этот вопрос сможет ответить не каждый профессиональный электромонтажник, по этой причине и была создана статья для раскрытия «секрета».

По современным правилам и нормам электромонтажа, нулевой проводник не должен прерываться или, как еще говорят профи, «рваться» на всем его протяжения электрической сети, после ввода в распределительный щит. Разрывать ноль возможно одновременно с фазой с помощью двухполюсного автоматического автомата. Так и появились нулевые шины, к которым присоединяются нулевые проводники, идущие от нагрузок. Во многих щитовых предусмотрены нулевые шины или их можно отдельно приобрести и установить в щитовой, они бывают различных комбинаций.

нулевые шины

Корпус для нулевых шин, зачем и для чего?

Разобраться в этом вопросе возможно в том случае, если хорошо понимать назначение устройства защитного отключения (УЗО). Если в щитовой одно УЗО – это устройство можно подключить к общей нулевой шине. Но если планируется установка двух и более УЗО тогда вся тайна становится явной.

Дело в том, что каждое УЗО для корректной работы требует автономной нулевой шины. Если несколько УЗО завести на одну общую нулевую шину, то во время утечки тока сработают одновременно несколько устройств и в итоге обесточат потребителей, которые ни в чем не повинны.

Другими словами, каждое УЗО нуждается в индивидуальной нулевой шине. Для примера можно посмотреть схему установки нескольких устройств защитного отключения. Чтобы ни плодить слишком много нулевых шин, была изобретена нулевая шина в корпусе.

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

1. Требования безопасности ПУЭ
2. Шина нулевая в корпусе щитка: конструктивные особенности
3. Целевое назначение: для чего нужна
4. Характеристики
5. Правила монтажа
6. Полезное видео

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка. Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

1. Токопроводящая жила из прочного металла.
2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Обзор цен

Купить шины заземления с отверстиями для парных плинтов штекеров защиты, держатель шин заземления к188у2 и прочие устройств для оборудования системы земли можно в специальных электротехнических магазинах, цена зависит от типа и производителя элемента. Рассмотрим, сколько стоит комплект у разных производителей:

Наименование	Стоимость, у. е.
ABB	От 10
AESP REC-ET	От 11
Panduit Ncgk	10
ZPAS	10
Schneider Electric	От 11
Lsa-Plus — Krone	10
IEK (ИЭК)	11
SZB-13-00-00/1	11
Pss 431 Ensto	11

Эта цена приблизительная и зависит от длины шины и её области использования. Дополнительную информацию нужно уточнять непосредственно у производителя

Также обратите внимание на фирменную продукцию компаний Rittal, Tgb, Tlk-Erh-Cu, MFX-4CI. При покупке всегда проверяйте сертификат качества и соответствие заявленным характеристикам

Нулевая шина: виды и применение

Нулевая шина – это один из элементов конструкции систем сборных шин, который используется для подключения проводов заземления и нулевых проводников. Сфера использования данного изделия – электрические сети с переменным и постоянным током. Напряжения в сетях может достигать 400В. Сегодня при монтаже электрощита специальные нулевые шины крайне необходимы и не имеют аналогов

О том, в чем, собственно, заключается важность данных аксессуаров для электрощитов, мы расскажем в нашей статье

Подробно и внимательно рассматривая конструкцию нулевой шины становится очевидным, что по сути она состоит из ТПЖ и пластикового основания, при помощи которого осуществляется монтаж на дин-рейку.

Токопроводящая жила оснащена специальными отверстиями, а также зажимными болтами, что служит для прочного закрепления проводников внутри конструкции. Кроме того, такие особенности позволяют аккуратно и с наибольшей безопасностью развести нулевые проводники.

Нулевые шины на современном рынке электротехнической продукции представлены в большом разнообразии. Так, все изделия отличаются друг от друга методом крепления, числом отверстий для монтажа, а также длиной.

Нулевая шина – это цельный токопроводящий медный или латунный элемент, обеспечивающий качественное соединение. Количество зажимов, идущих от нулевых проводников, может быть абсолютно различным. Данное изделие имеет корпус или же монтируется в изолятор.

Использование такого, на первый взгляд незначительного элемента, как нулевая шина, позволяет решить ряд очень серьезных задач. К таковым относятся:

• возможность создания сразу некоторого числа точек для подсоединения нагрузок, которые имеют направление «общий ввод – нулевой проводник»;
• возможность сделать заземление видимым за счет прозрачной крышки, закрывающей клеммы;
• повышение эффективности защитных автоматов;
• гарантия неразрывности электроцепи на отрезке «заземление – конкретная нагрузка»;
• возможность разделения проводов в системе.

На сегодняшний день действуют строгие требования в отношении выбора нулевых шин. Самым важным правилом является исключение превышения сечения проводника относительно величины в главной заземляющей шине.

Нулевая шина может устанавливаться на дин-рейку и внутрь электрощита. Возможна и открытая, и закрытая установка. Первый вариант является самым оптимальным для закрытого электрического шкафа, а второй – для оборудования, присоединяемого к наиболее важным элементам. Пример: силовая розетка для различных электроинструментов.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор аксессуаров для электромонтажа, в том числе компоненты систем сборных шин. Нулевые шины , представленные в наших торгово-выставочных залах, выпускаются такими производителями, как IEK, Schneider Electric, TDM ELECTRIC и др.

Источник

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

• Что такое ГЗШ в электрике
• Для чего нужен кросс-модуль
• Чем опасен обрыв нулевого провода

Источник

Для чего нужна нулевая шина

Силовой и нулевой провода, необходимо распределить от щитка до каждого индивидуального потребителя (или группы потребителей). Типовая схема квартирного щитка выглядит так:

Все силовые провода коммутируются защитными автоматами. А рабочий нуль соединяется с каждым потребителем напрямую. Для того чтобы выполнить групповое соединение без проблем на единственном контакте, разработана нулевая шина.

• Обеспечивается оперативное подключение нескольких равнозначных линий.
• Все контакты находятся под визуальным контролем.
• Появляется возможность эффективного использования автоматов: нулевой проводник размыкать автоматом не обязательно. Значит, коммутационное оборудование может состоять из одной линии.
• Гарантируется неразрывная цепь нуля от силового кабеля на входе, до каждой электроустановки.
• Грамотное разделение электропроводки в рамках одной системы.
• Технически правильное подключение устройств защитного отключения (УЗО), возможно лишь в случае организации нулевой шины в соответствии с ПУЭ.

Подводя итог вышесказанному

Не стоит недооценивать важность монтажа нулевой шины, довольствуясь скрутками или болтовыми соединениями. Подобная планка – это элемент защиты, который дополняет автоматику, позволяя ей корректно работать и выполнять то, для чего она смонтирована, а именно обеспечивать безопасность эксплуатации электропроводки. Источник fb.ru

Источник fb.ru

Здравствуйте. Провожу электрику в частный дом. Щиток смонтирован на столбе около дома. Со столба приходит 2 провода: фаза и ноль на двухполюсной автомат. С него электрик пустил на счетчик, а также ноль у счетчика подключил проводом к земле на щите. Затем со счетчика вывел фазу на однополюсной автомат, а ноль на нулевую шину. И так же к этой шине подключил землю от щита. Т.е. он от щита землю подключил к нулю счетчика и нулевой шине. Скажите что он сделал? Он получается заземлил ноль? Если я хочу себе сделать землю, то мне теперь ее отдельно делать или можно к это подключится?

Источник samelectrik.ru

Всем привет, сегодня статья по практическому опыту сборки электрощитов от опытного электрика-практика Сергей Панагушина из г. Ижевска. Речь пойдёт о таком нюансе как установка нулевых шинок в щите, Сергей расскажет как лучше делать так, что бы контакт шинки с проводами был наилучшим.

Если вам не трудно- проголосуйте за эту статью Сергея тут- https://vk.com/wall-125051812_548

Просто поставьте лайк.

Итак, слово Сергею:

Здравствуй дорогой читатель! В сегодняшней статье хотел бы поделится парой хитростей которые можно применить при установке автоматов и нулевых шин в щитке.

Итак: шины лучше всего устанавливать не по одной, а по две штуки, так как это показано на фото.

Для чего же это делается? Все очень просто: при такой установке площадь контакта увеличивается и соединение у нас дублируется и если под одним винтом контакт ослабнет, то есть второй контакт и нагреваться такое место контакта не будет, что уменьшает риск выхода из строя системы электрического снабжения.

При установке соединительных шин на автоматические выключатели изолированную часть можно обмотать изоляционной лентой вместо применения торцевых заглушек. На фото это видно.

Много изоляционной ленты мотать не надо, достаточно 1.5-2 оборота сделать, если сделать больше то шина в клеммы автомата будет заходить не полностью что может так же сказаться пагубно на работе системы электрического снабжения. Делается это для того, что бы не устроить аварию если в щитке придется производить работы с частично снятым напряжением.

P.S. Изоляционную ленту так же иногда применяю как сигнализатор нагрева шин. Например в щитовой, наматываем на шину изоляционную ленту и периодически при снятии показаний в эл.щитовой смотрим на состояние изоляционной ленты

Если она начинает скукоживаться, то это говорит о том что, в этом месте идет нагрев и нужно разбираться… Спасибо за внимание!

Видео от Сергея Панагушина:

Сборка 1-фазного щит: Вместо УЗО- дифавтомат. 4 дифа на 4 группы.

Очумелые ручки: “гребёнка” из провода:

Очумелые ручки: Переборка нулевой шины:

Источник ceshka.ru
