Отличия кабелей от проводов
Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.
Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:
- Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
- Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
- Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.
По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.
Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования
При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.
Технические характеристики кабеля ВВГ
Чтобы правильно определить назначение провода, нужно уточнить его технико-эксплуатационные характеристики, которые касаются особенностей конструкции, размеров и веса, физических показателей. Рассмотрим основные критерии выбора.
#1 – конструктивные особенности
Рассматривая множество модификаций, следует из всех представленных на рынке вариантов выбрать наиболее удачный. А для этого нужно сравнить характеристики разных изделий.
Предположим, что выбор стоит между ВВГ и ВВГнг – какой из них лучше подходит для кухонной электропроводки? Оба медные, трехжильные, «запечатанные» в ПВХ оболочку. По внешнему виду разницу найти невозможно.
Учитывая, что кухня обычно напичкана электрическими бытовыми приборами, лучше подстраховаться и выбрать вариант с негорючей оплеткой. Хотя для одиночных проводов с небольшой нагрузкой подойдет стандартный 3-жильный кабель ВВГ 2-2,5 мм, ну а для группового монтажа лучше взять изделие в негорючей изоляции.
Можно ли использовать другие виды проводов, например, ВВГнг LS? Да, но это не всегда целесообразно. Кабели с уменьшенным дымовыделением сложнее по конструкции: они многожильные, состоят из скрученных круглых или сегментных проводников, с заполнением из пластификата, один провод может быть меньшего сечения.
Вариант с маркировкой LS обычно применяют в промышленных цехах или в других помещениях, где есть реальный риск случайного возгорания.
#2 – поперечное сечение
Для бытового назначения применяют кабель с сечением каждой жилы от 1,5 до 3,5 мм², для промышленного – вплоть до 250 мм². Изделия с небольшим сечением всегда есть в продаже, модификации с параметрами выше 35 мм² обычно привозят на заказ.
Если вам предлагают кабель, у которого один проводник меньше диаметром – нестрашно. Скорее всего, это жила заземления, которая обычно заключается в желто-зеленую оболочку.
Есть ли внутри наружной оболочки жила меньшего, чем остальные, диаметра, также можно узнать по маркировке. Обычно к наименованию приписывают цифровое обозначение «+1». Пример наименования: ВВГнг 3х2,5 мм²+1 – то есть 3 жилы с сечением 2,5 мм² плюс одна на шаг меньше, 1,5 мм².
И «однокалиберные» изделия, и провода с неравноправной по сечению жилой относят к типовым и изготавливают согласно ГОСТ.
#3 – параметры длительно допустимого тока
При выборе сечения главную роль играет не столько сопротивление проводников, сколько величина электротока, максимально допустимого в контуре.
Она зависит от следующих факторов:
способ монтажа; количество жил; сечение каждой жилы.
Под способом монтажа подразумевается открытая или закрытая (в штробах) установка.
Напоминаем, что провода ВВГ применяют для электропроводок переменного тока от 0,66 до 1 кВт.
#4 – вес кабеля ВВГ
Кабель реализуют предприятия-изготовители и фирмы-посредники, в качестве которых выступают магазины строй- и электроматериалов и специализированные компании. Различные модификации с сечением 1,5-2,5 мм² продаются бухтами и отрезками от 10 до 100 м.
Понятно, что вес напрямую будет зависеть и от сечения, и от метража. Подсчитано, масса бухты ВВГнг провода длинной 1 км, в зависимости от сечения, может весить и 30, и 10, и 250 кг.
100-метровая бухта 3-жильного кабеля ВВГ с сечением 2,5 мм² весит чуть больше 13,5 кг.
#5 – другие эксплуатационные и физические показатели
Покупая бухту или отрезок кабеля, можно поинтересоваться и остальными техническими характеристиками, которые обязательно указаны в сопроводительной документации.
Для кабеля ВВГ характерны следующие значения:
рабочая температура – -50°С – +50 °С; max температура – до +70 °С (при длительном применении); аварийная температура – +80 °С (в процессе краткосрочного перегрева); минимальное температурное значение для монтажа – -15 °С или выше; относительная влажность воздуха – 98% (при t +35 °С); климатическое исполнение – Т/УХЛ (тропический или умеренно-холодный климат соответственно); срок эксплуатации – 30 лет, гарантия – до 5 лет; радиус изгиба – не менее 7,5 наружных диаметров для многожильных изделий, 10 наружных диаметров – для одножильных.
Хранить бухты следует в закрытом помещении в течение максимум 10 лет, на открытом воздухе (под навесом) – не более 5 лет. Отсутствие навеса сокращает срок хранения до 2 лет.
Рекомендации для использования ВВГнг в быту:
контуры освещения – 3х1,5; розеточные группы – 3х2,5; подключение мощной техники (бойлера, плиты, посудомойки) – 3х4.
Последний вариант кабеля выдерживает нагрузку до 8 кВт – этого достаточно для построения самой энергоемкой кухонной сети.
Область применения кабелей
Для интернета. Используют технологии:
xDSL – соединителььный кабель для выхода в интернет через телефон.
Изображение кабеля типа xDSL для интернет-соединения через телефонный кабель
Принцип действия основан на использование завитых парных проводов. Такая технология обеспечивает скорость интернет-сигнала (1-2 Мбит/с).
DOCSIS. Такой провод пропускает одновременно сигнал для интернет-соединения и сигнал для телевидения. Скорость составляет 100-150 Мбит/с.
Изображение интернет-кабеля, применяемый при интернет-соединении и телевизионных коммуникациях
ethernet. Часто применяется для соединения локальных сетей, пропускания интернет-сигнала или радиовещания.
Изображение интернет-кабеля типа (Ethernet), часто применяемый для создания локальных сетей
Благодаря таким проводам, можно быстро передавать необходимую информацию.
- Для розеток. Вначале подбираются провода под потребляемую мощность оборудования. Если используется электрическая варочная поверхность, мощностью 4-5 Вт, то выбираются проводники:
- ВВГ 3,0 х 2,5;
- ВВГ 3,0 х1,5.
Специалисты рекомендуют для розеток использовать медные провода. статью: → «Какой кабель или провод выбрать?».
- Для электропроводки. При монтаже провода, рекомендуется использование только медных жил, имеющих разновидности:
- нг-LS – дымо- и огне-защищенный;
- нг-HF – обеспечивают защиту от возгорания, не подвергает токопроводящие элементы коррозии.
- Для кухни. Это помещение относится к пожароопасным, поэтому нужно проводить проводку с двойной защитой. Правильным решением будет выбор проводов с 3-мя жилами:
- 3,0 х 1,5;
- 3,0 х 2,5;
- 3,0 х 4,0.
Все провода на кухне должны быть скрытыми.
- Для бани. Провода должны иметь термостойкость, это могут быть:
- ВВГ;
- АВВГ;
- ПВС.
Эти типы можно прокладывать в закрытом и открытых видах.
Конструктивные особенности кабеля NYM и ВВГ
Итак, ВВГнг – это силовой кабель, внутри которого помещены медные жилы (производится по росийскому стандарту ГОСТ 31996-2012). В качестве изоляционного материала применяется поливинилхлорид с добавками, за счет которых материал становится не горючим. Как правило, ВВГнг имеет от двух до пяти жил.
Чтобы максимально упростить монтаж кабеля, все жилы оформлены в разных цветах. Маркировка может выполняться посредством целостной окраски жилы или же с помощью цветных полосок на белом фоне. В качестве внешней оболочки кабеля применяется поливинилхлорид – точно такой, как и для изоляции каждой жилы.
Что касается жил, то они могут многопроволочными (состоять из множества проволок), а также быть монолитными (с одной цельной конструкции). В поперечном сечении жилы бывают сегментными или круглыми.
NYM – это точно такой кабель, как и ВВГнг, только в иностранном исполнении. Выпускается NYM по немецкому стандарту VDE 0250. Примечательно, что в данном проводнике также бывает от 2 до 5 жил. Изоляция – негорючий поливинилхлорид. Тем не менее, данный продукт отличается от российского аналога тем, что между наружной изоляцией и жилами имеется дополнительный изоляционный слой.
Впервые в нашей стране NYM появился в начале 2000-х годов. Тогда отечественные предприятия по производству кабельной продукции существенно нарастили производственные мощности, что позволило выпускать данный тип кабеля согласно немецким технологиям.
Когда стоит вопрос о том, какой кабель лучше ВВГ или NYM, прежде всего, нужно проверить подлинность продукции, ее соответствие заявленным параметрам. К сожалению, в Российской Федерации на сегодняшний день встречается до 60% подделок на рынке проводников мелкого сечения.
Технические характеристики кабеля ВВГ
Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.
- Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
- Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
- Изгибать можно с ограничениями: ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
- с многожильными — 7,5 радиусов (за счет большей гибкости).
Есть плоские варианты (двух и трехжильные)
Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
при нормальной эксплуатации +70°C$
в режиме перегрузки +90°C.
Огнестойкость кабелей ВВГ не менее 180 мин.
Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.
Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.
Сечение и количество жил
Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм2 до 240 мм2. В продаже обычно находятся проводники с жилами до 35 мм2, остальные, более крупные размеры надо заказывать.
Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.
Примерный ассортимент кабелей ВВГ
Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм2 и 1 на шаг меньше 2,5 мм2). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

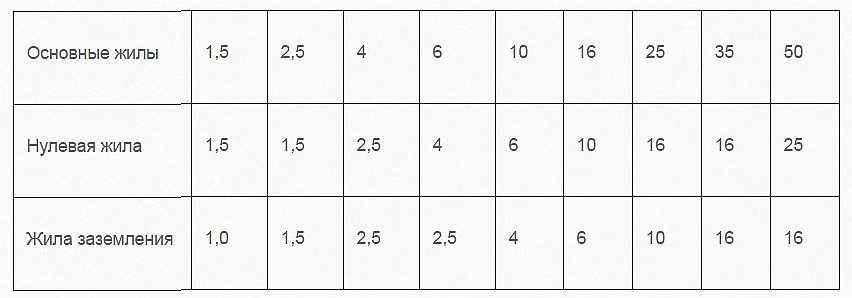

Параметры кабелей ВВГ с жилами разного диаметра
Длительно допустимый ток
При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.
| Сечение жил | Длительно допустимы ток | ||
| с двумя основными жилами | с тремя основными жилами | с четырьмя основными жилами | |
| 1,5 мм2 | 24 А | 21 А | 19 А |
| 2,5 мм2 | 33 А | 28 А | 26 А |
| 4 мм2 | 44 А | 37 А | 34 А |
| 6 мм | 56 А | 49 А | 45 А |
| 10 мм | 76 А | 66 А | 61 А |
| 16 мм | 101 А | 87 А | 81 А |
| 25 мм | 134 А | 115 А | 107 А |
| 35 мм | 208 А | 177 А | 165 А |
Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.
Структура кабелей
Начнем с ВВГнг и рассмотрим его структурную схему. На рисунке ниже можно увидеть, что представляет этот вид кабеля.
В первую очередь, давайте обратим внимание на сердце проводника – это медная жила. Жила может быть как монолитным проводником, так и состоять из множества тонких проволок, которые собираясь в пучок, образуют проводник нужного нам сечения и пропускной способности
Далее идет изоляционный материал, который покрывает жилу. Приставка «нг» в аббревиатуре кабеля означает, что сам состав изоляции не содержит каких-либо добавок, которые способствовали бы распространению огня в случае нештатных ситуаций (возгораний).
Количество токопроводящих жил в таких кабелях варьируется от 1 до 5. Для цветовой идентификации предусмотрен разный окрас изоляции. Сверху кабель покрывается оболочкой, которая по своему составу схожа с изоляцией вокруг жилы и также не способствует распространению процесса горения.
Теперь давайте рассмотрим другой тип кабельной продукции. Маркировка NYM – это немецкое обозначение.
Данный кабель выпускается по немецкому стандарту VDE 0250 и является аналогом марки ВВГнг, но с улучшенными эксплуатационными характеристиками, благодаря мелонаполненному резиновому заполнению между жилами.
Кабельная продукция NYM изготавливается с медными жилами количеством от 2 до 5. Материал изоляции – негорючий ПВХ пластикат, покрытый отличительной расцветкой. Общепринятая цветовая идентификация облегчает выполнение монтажных работ.
Как отличить качественный кабель ВВГнг
При покупке ВВГнг стоит обращать внимание на ряд признаков, чтобы отличить оригинальную продукцию от фальсификата:
- Соответствие требованиям ГОСТ 31996-2012. Если кабель выполнен согласно государственному стандарту, то он гарантирует надежность и безопасность в дальнейшей эксплуатации. Кабельную продукцию, которая изготовлена по ТУ и их технология аналогична ГОСТ, также можно смело покупать, не боясь за качество.
- Маркировка. На оболочке должны быть указаны дата выпуска и наименование завода-производителя. Цифры и буквы должны быть нанесены нестираемой краской.
- Сечение жилы. Штангенциркулем необходимо проверить сечение жилы. Полученное значение должно соответствовать заявленным в ГОСТ или ТУ.
- Масса. Взвесьте кабель. Вес также должен соответствовать указанным значениям в ГОСТ или ТУ.
- Прочность. ВВГнг легко гнется и выдерживает не менее 40 изгибов в одной точке при сохранении своих характеристик
- Упаковка. На ярлыке должны быть указаны товарный знак, наименование кабеля, стандарт, дата изготовления, масса и длина, заводской номер барабана.
- Сертификаты соответствия. При покупке внимательно проверяем сертификаты. Желательно обращаться к официальным представителям завода-изготовителя.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
|---|---|
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
|---|---|---|---|
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
ГОСТ и правила при выборе кабеля
Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.
Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло. Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.
На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности.”
В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:
нг
LS
FRLS
LTx и т.д.
Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.
В первой графе, где указано “Кабель без обозначений”, имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.
Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).
Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).
Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки. Но и здесь область применения – кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.
Третья строка – это как раз таки кабель ВВГнг LS.
И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.
Область использования и способы монтажа
Благодаря возможности использования при напряжении до 1000 В и частоте 50 Гц, кабель ВВГнг подходит как для однофазных, так и для трехфазных электросетей.
Монтаж кабеля может осуществляться как внутри, так и снаружи зданий. При укладке снаружи, в том числе и по деревянным стенам, следует использовать дополнительную защиту: ПНД-трубы, лотки и т.д.
Изделие не рекомендовано для прокладки под землей, так как по причине отсутствия брони изделие может быть легко повреждено. При необходимости и отсутствии других вариантов, кабель можно проложить в гофре или в кабельной канализации.
Отличительной особенностью кабеля ВВГнг является его негорючесть, а потому допускается его применение в постройках и помещениях с высокой степенью пожароопасности (банях, деревянных домах), зданиях с постоянным пребыванием людей, в том числе и детей (школах, детсадах, учреждениях здравоохранения).
Благодаря своим техническим характеристикам ВВГнг считается идеальным для устройства домашней электропроводки. При этом его можно прятать как внутри деревянных стен, так и в толще штукатурки или стяжки. При прокладке кабеля под натяжным либо подвесным потолком укладка его в гофру обязательна.
Кабель допускается прокладывать в качестве воздушной линии небольшого протяжения, соблюдая нормы ПУЭ относительно допустимых величин натяжения и провисания проводов. При этом необходимо использовать подвесные сооружения (тросы).
Монтаж воздушной кабельной линии ВВГнг должен осуществлятся с использованием специальных тросов
Технические параметры
Значения основных параметров NYM и ВВГнг очень близки друг к другу. Ознакомимся с их отличиями.
Для ВВГнг диапазон температур эксплуатации находится в диапазоне -50°С до +50°С. Выбор номиналов сечений от 1,5 до 240 мм2. Срок эксплуатации составляет не менее 30 лет. ВВГнг обладает более широкими возможностями в областях применения. Рекомендован к монтажу силовых и осветительных сетей как внутри, так и снаружи помещений. Не распространяет горение при групповой прокладке.
NYM эксплуатируется при температурах от -30°С до +40°С. Диапазон сечений от 1,5 до 35 мм2. При соблюдении правил монтажа и эксплуатации, производители подтверждают срок службы 40 лет. Изоляция кабеля не рассчитана на воздействие ультрафиолетовых лучей, поэтому по параметрам пожаробезопасности кабель пригоден для монтажа только при одиночной прокладке внутри помещений, в том числе во взрывоопасных зонах.
NYM кабель
Сфера применения Нум-кабеля не ограничивается квартирами и домами, его можно применять в общественных зданиях, на промышленных объектах, в торговых центрах, на складах и пр. Максимальное напряжение в сети может достигать 660 В, а ограничение по частоте составляет 50 Гц.
Этот кабель активно используют, поскольку он обладает отличными показателями пожаро- и холодоустойчивости. По сравнению с аналогами он намного безопаснее. Специальная оболочка из ПВХ-пластиката позволяет ему выдерживать даже высокие температуры. Кабель NYM – это хороший выбор для цехов и складов, где производятся и хранятся легко воспламеняющиеся вещества. Такой вариант можно рассмотреть для установки в деревянном доме. Но такие характеристики лишь у одиночного кабеля. Если же предполагается прокладка пучком, то о повышенной пожаробезопасности можно забыть.
Этот кабель можно использовать исключительно для монтажа внутри помещений. Ультрафиолет оказывает губительное воздействие на пластиковую оболочку, которая постепенно разрушается.
Стандартный силовой кабель NYM состоит из нескольких жил (от двух до пяти). При этом диаметр жилы находится в диапазоне от полутора до 35 миллиметров. Каждая жила при этом разделяется на два вида: многопроволочная и однопроволочная.
Чтобы разобраться в устройстве кабеля было проще, производители выделяют жилы цветом изоляции:
- синий (ноль)
- черный,
- коричневый,
- серый,
- желто-зеленый (земля).
Специалисты рекомендуют использовать NYM во время капитального ремонта. Специальная защитная оболочка не позволит повредить сам провод, убережет от возникновения опасных ситуаций.
Что означают названия
Маркировка проводной продукции состоит из набора букв, определяющих назначение, конструкцию, примененные материалы.
NYM, в соответствии с принятым европейским союзом стандартом означает:
- N – соответствие норме требований Veiband Deutscher Electrotechniker, союза энергетиков Германии, где этот проводник разработан;
- Y – поливинилхлоридная изоляция медных жил, наружная оболочка. Под защитным шлангом проводники залиты слоем заполнителя на основе мелованной резины;
- М – применяется для монтажа, оболочка переносит небольшие деформации. Провод пригоден для прокладки стационарных сетей;
- J – символ, если он есть, показывает наличие провода заземления желто-зеленой расцветки.
ВВГнг соответствует ГОСТ 16442-80, шифр раскрывает:
- В – виниловая изоляция жил;
- В – материал оболочки из такого же пластиката;
- Г – голый, броневой покров отсутствует;
- нг – тип пожарной безопасности продукта, наружный шланг не распространяет горения при групповой прокладке.
Потом цифрами обозначен типоразмер, указывающий число проводящих изолированных жил и их номинальное сечение. Проводник из электротехнической меди, одножильный.
Срок службы
Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.
А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50! Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.
Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.
Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.
Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях.
Провод ПВС для проводки в доме
Провода электрические ПВС – это гибкие провода, обладающие скрученными медными жилами, поливинилхлоридной изоляцией и оболочкой. Провод медный ПВС обеспечивает длительный срок службы – от 6 до 10 лет, в случае соблюдения правил эксплуатации. В условиях российского климата провод отлично сопротивляется, как жаркой погоде, так и низким температурам.
Провод ПВС: технические характеристики
Размер и вес провода ПВС зависит от сечения жил. Например, провод ПВС 2х1 имеет диаметр 6,6мм, и удельный вес 58кг/км, провод ПВС 2х1.5 – 8мм и 80кг/км, а провод пвс 3х 1.5 – 8,8мм и 96 кг/км.
Электрические характеристики провода также зависят от сечения жил. Например, при температуре 20oС Ом•мм2/м провод пвс 2х2.5 будет иметь сопротивление току не менее 0,017, а провод с сечением 0,5 – не менее 0,012.
Также провод марки ПВС имеет следующие характеристики, вне зависимости от сечения: допустимая температура использования – от -40 до +40°С; предел нагрева медной жилы +70°С; в условиях одиночной прокладки, кабель не распространяет огонь; устойчивость к возникновению плесени; электрическое сопротивление на расстоянии в 1км составляет не более 270Ом.
Провод соединительный ПВС: особенности конструкции.
Кабель ПВС состоит из 3-х частей
- токопроводящая жила;
- изоляция;
- оболочка.
Токопроводящая жила является медным проводом круглой формы, который относится к пятому классу в соответствии с ГОСТ 22483.
Изоляция провода ПВС представляет собой ПВХ пластикат, цвет которого может быть различным, в зависимости от предпочтений клиентов.
Скрутка провода является скрученными изолированными медными жилами, без наличия заполнителя. Допускается скрутка пяти изолированных жил кабелей марки ПВС вокруг сердечника.
Оболочка ПВС представляет собой пластик ПВХ, укрепленный так, что промежутки между жилами заполнены. Посредством этого кабель ПВС имеет округлую форму.
Область применения провода марки ПВС
Провода ПВС применяются для «транспортировки» электричества в различные приборы и инструменты. Например, для монтажа электрических сетей в жилых помещениях, подключения бытовых электроприборов: холодильников, стиральных машин, пылесосов и других приборов.
Кроме того, ПВС применяется для подключения садоводческого оборудования, для элементов малой механизации и прочих приборов. С помощью кабеля ПВС создают шнуры для удлинения проводки в местах, где напряжение достигает до 380 Вольт, а также в системах 380/660 Вольт.
Также провод ПВС применяется для монтажа внутренней электропроводки в зданиях – для этого многопроволочные жилы необходимо залудить в тех местах, где они подключаются к розеткам или осуществляется распределение в монтажных коробках.
