Видео и фото обзор стартового набора Arduino для UNO R3 из посылки на Aliexpress

Загрузка программы мигания светодиода

Теперь загрузим нашу первую программу в плату Arduino при помощи программной среды Arduino IDE, которую мы только недавно установили. Установленная Arduino IDE содержит несколько примеров программ, которые будут весьма полезны для начинающих. Давайте откроем один из этих примеров программ используя следующий путь File -> Examples -> Basics -> Blink (как показано на рисунке).

При этом откроется программа Blink – ее цель состоит в том чтобы заставить мигать встроенный светодиод на плате Arduino. После открытия программы нам необходимо выбрать правильную плату Arduino – чтобы сделать это выберите пункт меню Tool -> Boards -> Arduino UNO/Genuino как показано на рисунке ниже.

Далее мы должны выбрать правильный порт для нашей платы. Ранее мы увидели, что для нашей платы был определен порт COM13. В вашем случае это может быть другой порт. Но для нашего рассматриваемого случая мы должны выбрать пункт меню Tools -> Port -> COM13.

Если все сделано правильно, то вы должны заметить что номер порта (в нашем случае COM 13) появится внизу экрана. После этого вам необходимо нажать кнопку загрузки программы (подсвечена синим цветом) на плату Arduino как показано на рисунке ниже.

После нажатия этой кнопки вы увидите надпись “Compiling sketch” и затем, если загрузка программы прошла успешно, вы увидите сообщение “Done Uploading” как показано на рисунке ниже.

Если у вас на данном этапе возникают какие либо ошибки, не рассмотренные в данной статье, то вы их можете попробовать найти в статье про 10 самых распространенных ошибок при работе с Arduino.

Теперь попробуем написать программу, которая будет зажигать светодиод при нажатии кнопки.

Библиотеки Arduino

Библиотеки Arduino представляют собой коллекции функций, которые позволят вам управлять устройствами. Вот некоторые из наиболее широко используемых библиотек:

  • – чтение и запись в «постоянно» хранилище;
  • – для подключения к интернету, используя плату Arduino Ethernet Shield;
  • – для связи с приложениями на компьютере, используя стандартный последовательный протокол;
  • – для подключения к сети GSM/GRPS с помощью платы GSM;
  • – для управления жидкокристаллическими дисплеями (LCD);
  • – для чтения и записи SD карт;
  • – для управления сервоприводами;
  • – для связи с устройствами, используя шину SPI;
  • – для последовательной связи через любые цифровые выводы;
  • – для управления шаговыми двигателями;
  • – для отрисовки текста, изображений и фигур Arduino TFT экранах;
  • – для подключения к интернету, используя плату Arduino WiFi shield;
  • – двухпроводный интерфейс (TWI/I2C) для передачи и приема данных через сеть устройств или датчиков.

Отличие от других плат

Сегодня на рынке можно встретить множество вариантов плат ардуино. Самыми популярными конкурентами Уно являются платы Nano и Mega. Первая пойдет для проектов, в которых важен размер.  Вторая – для проектов, где у схема довольно сложна и требуется множество выходов.

Отличия Arduino Uno от Arduino Nano

Современные платы Arduino Uno и Arduino Nano версии R3 имеют, как правило, на борту общий микроконтроллер: ATmega328. Ключевым отличием является размер платы и тип контактных площадок. Габариты Arduino Uno: 6,8 см x 5,3 см. Габариты Arduino Nano: 4,2 см x 1,85 см. В Arduino UNO используются коннекторы типа «мама», в Nano – «гребень» из ножек, причем у некоторых моделей контактные площадки вообще не припаяны.  Естественно, больший размер UNO по сравнению с Nano в некоторых случаях является преимуществом, а в некоторых – недостатком. С платой большого размера гораздо удобнее производить монтаж, но она неудобна в реальных проектах, т.к. сильно увеличивает габариты конечного устройства.

На платах Arduino Uno традиционно используется разъем TYPE-B (широко применяется также для подключения принтеров и МФУ). В некоторых случаях можно встретить вариант с разъемом Micro USB. В платах Arduino Nano стандартом является Mini или Micro USB.

Естественно, различия есть и в разъеме питания. В плате Uno есть встроенный разъем DC, в Nano ему просто не нашлось места.

Кроме аппаратных, существуют еще небольшие отличия в процессе загрузки скетча в плату. Перед загрузкой следует убедиться, что вы выбрали верную плату в меню «Инструменты-Плата».

Отличия от Arduino Mega

Плата Mega в полном соответствии со своим названием является на сегодняшний день самым большим по размеру и количеству пинов контроллеров Arduino. По сравнению с ней в Uno гораздо меньше пинов и памяти. Вот список основных отличий:

  • Плата Mega использует иной микроконтроллер: ATMega 2560. Но тактовая частота его равна 16МГц, так же как и в Уно.
  • В плате Mega большее количество цифровых пинов – 54 вместо 14 у платы Uno. И аналоговых – 16 / 6.
  • У платы Mega больше контактов, поддерживающих аппаратные прерывания: 6 против 2. Больше Serial портов – 4 против 1.
  • По объему памяти Uno тоже существенно уступает Megа. Flash -память 32/256, SRAM –  2/8, EEPROM – 4/1.

Исходя из всего этого можно сделать вывод, что для больших сложных проектов с программами большого размера и активным использованием различных коммуникационных портов лучше выбирать Mega. Но эти платы дороже Uno и занимают больше места, поэтому для небольших проектов, не использующих все дополнительные возможности Mega, вполне сойдет Uno – существенного прироста скорости при переходе на “старшего” брата вы не получите.

8 Внедрение проекта

под внедрением проекта понимаем

  • создание образца для продакшана.
  • обеспечение надежности соединений.
  • размышление над заменяемостью компонент приветствуется.
  • так же приветсвуется красота исполнения, если провода и микросхемы могут быть красивыми.

8.1 Пайка

сперва я этого боялся и всячески пытался избежать. во-первых потому, что у меня не было паяльника, а во-вторых, когда он появился, не было умения. потом стал сталкиваться с типичными проблемами начинающего паяльщика, как то: неправильный паяльник, неправильный флюс, испорченные платы и тд. потом, когда появился хороший паяльник процесс паяния превратился в удовольствие, как и любая работа, которая за конечное время при правильном ответственном подходе дает быстрый результат.

с чего начать? как я уже говорил нужен хороший паяльник. самым важным для меня оказалось следующее утверждение: паяние, это не склеивание припоем металла, это процесс проникновение жидкого припоя во все щели в металле по средствам капиллярного эффекта и под силой поверхностного натяжения. подумайте над этим и проследите за поведением припоя на холодных деталях и на горячих.

8.2 Надежные соединения

кроме неправильности схемы, неправильности программы есть только одна проблема — это ненадежные соединения, которые не гарантируют длительный стабильный контакт. все контакты должны быть надежны. подумайте над тем как вы будуте их организовывать. это будет пайка, это будут винтовые соединения, это будут клемники или это будут джамперы? «так сойдет» это не о вашем проекте, ваш проект должен работать даже тогда, когда компьютеры покроются пылью и их вентиляторы начнут издавать скрежет

8.3 Нумерация кабелей

мотив прост как божий день. через месяц два и при необходимо просто и быстро пояснить как работает схема и какие проводки с какими соединяются вам нужно быстро ответить на эти вопросы. если же что-то перестало работать, нужно понимать как заменить тот или иной блок. желательно, что бы и без схемы можно было просто заменить, например, контроллер. или реле. или датчик. да что угодно. и что бы процесс замены одного элемента не был по сложности равносилен новому проекту. я настоятельно рекомендую маркировать все кабели.

8.4 Тестирование рабочей схемы максимально приближенной к продуктивному образцу

Тестирование рабочей схемы — это та же схема, что вы ее поставите в продуктив, но еще не расположенная там где она планируется быть. то есть она запянная, уже в корпусе, уже должна быть рабочая. вот и проверьте ее, что все работает прежде чем закладывать ее в стену. просто сделай это. проверь как работает схема, как она реагирует на скручивание конструкции, на рывки, где могут отойти контакты, если кто-то что-то дернет? все замеченное потребует дополнительных усилий в момент внедрения.

на что необходимо обратить особое внимание?

  • неправильное соединение: хотели зеленый соединить с синим, а соединили с коричневым — лечится именованием проводов. Именуй все провода. что бы они не просто отличались понятные для тебя цвета, а были подписаны. наклей на них изоленту, на изоленте напиши что это за провод: ex. vcc «питание», D2 MIC — от D2 к микрофону. то же постарайся сделать у себя на функциональной схеме. не скажу что первично, просто это должно быть. потому как через месяц ты не вспомнишь что есть что, а документация и нумерация позволит разобраться в лохмотьях проводов.
  • не работает, а должно. Электроника, да ты это сто раз слышал, но услышь еще и 101, это наука о контактах — все контакты должны быть меганадежными — в итоге время может поставить точки над і — не ленись, пропаивай все что видишь. если не паяешь, то ты скручиваешь контакты винтовыми соединениями. при этом проводочки которые ты скручиваешь винтовыми соединениями залужены. никаких скруток провод с проводом по возможности. поясню. любой металл подвержен коррозии (или окислению) оксид метала обычно меньшей токопроводности, чем сам метал. при скручивании проводов в месте соединения в итоге у тебя будет соединение не между металлом и металлом, а между оксидом и оксидом.

8.5 Тестирование после внедрения

смотри предыдущий пункт. только теперь ничего поменять ты не можешь. хахаха. то есть желательно, что бы 8.5 был уже просто для галочки проверить, что все работает! желаю вам этого искренне.

Программирование для платы Uno

Для написания программ (скетчей) для контроллер Ардуино вам нужно установить среду программирования. Самым простым вариантом будет установка бесплатной Arduino IDE, скачать ее можно с официального сайта.

После установки IDE вам нужно убедиться, что выбрана нужная плата. Для этого у Arduino IDE в меню “Инструменты” и подпункте “Плата” следует выбрать нашу плату (Arduino/Genuino Uno). После выбора платы автоматически изменятся параметры сборки проекта и итоговый скетч будет скомпилирован в формат, который поддерживает плата. Подключив контроллер к компьютеру через USB, вы сможете в одно касание заливать на него вашу программу,используя команду “Загрузить”.

Сам скетч чаще всего представляет собой бесконечный цикл, в котором регулярно опрашиваются пины с присоединенными датчиками и с помощью специальных команд формируется управляющее воздействие на внешние устройства (они включаются или выключаются). У программиста Ардуино есть возможность подключить готовые библиотеки, как встроенные в IDE, так и доступные на многочисленных сайтах и форумах.

Написанная и скомпилированная программа загружается через USB-соединение (UART- Serial). Со стороны контролера за этот процесс отвечает bootloader.

Более подробную информацию о том, как устроены программы для платы Ардуино можно найти в нашем разделе, посвященном программированию.

Подключение вашей платы Arduino к компьютеру

После того как вы установили Arduino IDE на свой компьютер следующим логичным шагом будет подключение платы Arduino UNO к компьютеру. Чтобы сделать это просто используйте кабель для программирования (синего цвета) и соедините его с платой Arduino и USB портом вашего компьютера.

Синий кабель для программирования может выполнять следующие три функции:

  1. Он запитывает плату Arduino UNO, то есть чтобы обеспечить выполнение программ на ней необходимо просто запитать ее с помощью USB кабеля.
  2. Через него программируется микроконтроллер ATmega328, находящийся на плате Arduino UNO. То есть код программы пересылается из компьютера в микроконтроллер именно по этому кабелю.
  3. Он может функционировать в качестве кабеля для последовательной связи, то есть с его помощью можно передавать данные с Arduino UNO в компьютер – это полезно для целей отладки программы.

После того как вы подадите питание на плату Arduino UNO на ней загорится маленький светодиод – это свидетельствует о том, что на плату подано питание. Также вы можете заметить как мигает другой светодиод – это результат работы программы по управлению миганием светодиода, которая по умолчанию загружена в вашу плату ее производителем.

Поскольку вы подключаете плату Arduino в первый раз к компьютеру необходимо некоторое время чтобы драйвера для нее успешно установились. Чтобы проверить правильно ли все установилось и определилось откройте “Диспетчер устройств (Device manager)” на вашем компьютере.

В диспетчере устройств откройте опцию “Порты” “Ports (COM & LPT)”, кликните на ней и посмотрите правильно ли отображается там ваша плата.

При этом стоит отметить, что не стоит обращать внимание на то, какой номер порта отобразился у вашей платы Arduino – он может, к примеру, выглядеть как CCH450 или что то подобное. Этот номер порта просто определяется производителем платы и больше ни на что не влияет

Если вы не можете в диспетчере устройств найти опцию “Ports (COM & LPT)”, то это означает, что ваша плата не корректно определилась компьютером. В большинстве случает это означает проблему с драйверами – по какой то причине они автоматически не установились для вашей платы. В этом случае вы должны будете вручную установить необходимые драйверы.

В некоторых случаях в указанной опции диспетчера устройств может отобразиться два COM порта для вашей платы и вы не будете знать какой из них правильный. В этой ситуации отключите и снова подключите плату Arduino к компьютеру – какой из COM портов при этом будет появляться и исчезать, значит тот и правильный порт.

Следует помнить о том, что номер COM порта будет изменяться при каждом новом подключении вашей платы к компьютеру – не пугайтесь, в этом нет ничего страшного.

Наборы и конструкторы Ларт

ЛАРТ Сармат Армага

Набор на основе контроллера Ардуино, при помощи которого можно собрать робота, движущегося по линии. Главный компонент комплекта – миниатюрная плата Ардуино Нано, которая позволяет подключать не только входящие в состав набора компоненты, а и другие элементы совместимые с Ардуино, как механического, так и электронного типа. Это дает возможность совершенствовать полученного робота.

ЛАРТ Печенег Батана

Комплект включает плату Ардуино Нано и имеет достаточное количество элементов для разработки и строительства роботов, которых при помощи состава набора можно собрать две разновидности: робот, движущийся по черной линии и робот с датчиком ультразвука. Для программирования применяется текстовая среда Arduino IDE.  Для разных модификаций роботов имеется возможность использования совместимых с Ардуино компонентов, а при помощи дополнительной пластины можно установить большее количество датчиков.

Выбрать и купить наборы ЛАРТ можно на официальном сайте: lartmaster.ru/

Конструктор Смарт Робо

Готовый конструктор для создания электронного робота на основе Ардуино, в комплект входит необходимое количество элементов, и руководство к сборке. Базовый элемент набора – плата от Keyestudio (100% аналог Ардуино). Полученный робот может быть запрограммирован на движение по линии, возможность объезда препятствий и управление от дистанционного пульта. Все элементы соединяются при помощи быстроразъемных соединителей и не требуют пайки. Доработать и усовершенствовать полученную конструкцию можно добавив на плату дополнительные элементы, совместимые с контроллером Ардуино.

Конструктор Смарт

Серия наборов, которые отличаются по комплектации. Основной компонент – плата Smart Uno – аналог контроллера  Ардуино Уно, не уступающий ему по качественным характеристикам. В зависимости от комплектации (Смарт 10, Смарт 20 и Смарт 30) набор содержит элементы, как для начального уровня проектирования, так и для разработки более сложных проектов. При необходимости возможно подключение других электронных компонентов, совместимых с микроконтроллером.

Смарт Genuino

Серия наборов – Смарт 10 Genuino, Смарт 20 Genuino, Смарт 30 Genuino, которые отличны по количеству деталей в комплекте. Главный базовый компонент – плата Genuino Uno, кроме которой в составе имеются электронные детали, беспаечная макетная плата, провода и руководство по проектированию.  Набор будет интересен как новичкам, так и профессиональным пользователям.

Выбрать и купить конструктор SmartElements можно на официальном сайте: http://smartelements.ru/

Робоплатформа Robbo (ScratchDuino)

Конструктор предназначен для обучения детей и взрослых основам робототехники и электроники. Управление роботизированным механизмом может осуществляться из различных сред программирования (Scratch, Lazarus, Кумир) или же пульта управления. Базовый компонент – картридж Ардуино. В зависимости от типа комплектации варьируется количество составных элементов.

Выбрать и купить конструктор Robbo можно на официальном сайте: http://robboclub.ru/

Этапы настройки Arduino

  1. Во-первых, установите IDE. Вы можете скачать IDE с сайта Arduino.
  2. Установите программное обеспечение на свой компьютер.
  3. Теперь запустите .exe файл Arduino IDE. IDE выглядит так:
  4. Напишите в редакторе кода свою программу и загрузите её в Arduino. Чтобы сделать это, необходимо подключить Arduino к компьютеру, используя USB кабель.
  5. В IDE выберите тип Arduino, который вы используете, через меню Tools (Инструменты) → Boards (Платы).
  6. Теперь проверьте свой код, нажав на значок «галки» вверху окна IDE, затем нажмите на соседний значок «стрелка вправо», чтобы скомпилировать и загрузить код в Arduino.

Внимание: возможно, вам понадобится установить драйвера, если ваша система не обнаружит Arduino

Что такое Arduino и для чего оно нужно?

Arduino — это электронный конструктор, который позволяет любому человеку создавать разнообразные электро-механические устройства. Ардуино состоит из программной и аппаратной части. Программная часть включает в себя среду разработки (программа для написания и отладки прошивок), множество готовых и удобных библиотек, упрощенный язык программирования. Аппаратная часть включает в себя большую линейку микроконтроллеров и готовых модулей для них. Благодаря этому, работать с Arduino очень просто!

С помощью ардуино можно обучаться программированию, электротехнике и механике. Но это не просто обучающий конструктор. На его основе вы сможете сделать действительно полезные устройства. Начиная с простых мигалок, метеостанций, систем автоматизации и заканчивая системой умного дома, ЧПУ станками и беспилотными летательными аппаратами. Возможности не ограничиваются даже вашей фантазией, потому что есть огромное количество инструкций и идей для реализации.


проекты на Arduino

Аналоговые входы Arduino

Как мы уже знаем, цифровые пины могут быть как входом так и выходом и принимать/отдавать только 2 значения: HIGH и LOW. Аналоговые пины могут только принимать сигнал. И в отличии от цифровых входов аналоговые измеряют напряжение поступающего сигнала. В большинстве плат ардуино стоит 10 битный аналогово-цифровой преобразователь. Это значит что 0 считывается как 0 а 5 В считываются как значение 1023. То есть аналоговые входы измеряют, подаваемое на них напряжение, с точностью до 0,005 вольт. Благодаря этому мы можем подключать разнообразные датчики и резисторы (терморезисторы, фоторезисторы) и считывать аналоговый сигнал с них.

Для этих целей в Ардуино есть функция analogRead(). Для примера подключим фоторезистор к ардуино и напишем простейший скетч, в котором мы будем считывать показания и отправлять их в монитор порта. Вот так выглядит наше устройство:

Подключение фоторезистора к Ардуино

В схеме присутствует стягивающий резистор на 10 КОм. Он нужен для того что бы избежать наводок и помех. Теперь посмотрим на скетч:

Вот так из двух простейших элементов и четырех строк кода мы сделали датчик освещенности. На базе этого устройства мы можем сделать умный светильник или ночник. Очень простое и полезное устройство.

Вот мы и рассмотрели основы работы с Arduino. Теперь вы можете сделать простейшие проекты. Что бы продолжить обучение и освоить все тонкости, я советую прочитать книги по ардуино и пройти бесплатный обучающий курс. После этого вы сможете делать самые сложные проекты, которые только сможете придумать.

Адресные светодиодные ленты

Светодиодная лента – это набор связанных светодиодов, на которые может одновременно подаваться напряжение питания. Обычные ленты хорошо всем знакомы, они используются сегодня повсюду. В адресной светодиодной ленте так же используются светодиоды, но светоизлучающий диод может управляться отдельно и независимо от других. Таким образом, адресные ленты можно использовать для более интеллектуального управления световым потоком на отдельных участках ленты, включая или выключая подсветку в нужное время и в нужном месте.

Адресная светодиодная лента WS2811

Сегодня наибольшей популярностью пользуются разноцветные светодиодные ленты RGB-формата, позволяющие получать множество цветов. Благодаря конструкции есть возможность управления цветом каждого светодиода, что позволяет создавать оригинальные световые эффекты. Главное отличие адресной светодиодной ленты от обычной RGB ленты – это наличие специальных контроллеров (конструктивно выполненных в виде микросхем) возле каждого светодиода, что и дает возможность индивидуальной адресации и регулирования каждого оттенка.

Как правило,л ента содержит 3-4 контакта для подключения. Два вывода используются для питания – 5 Вольт и земля, остальные один или два – логический, для управления свечением.

Управление умной лентой производится по цифровому протоколу. Это значит, что без управляющего контроллера управлять устройством нельзя. Кстати, при прикосновении к цифровому входу может загореться несколько диодов – это связано с тем, что появляются помехи, которые контроллер принимает за команды.

Самыми популярными адресными светодиодными лентами являются устройства на чипах WS2812b и WS2811. В первом случае чип находится прямо внутри светодиода, то есть один прибор управляет свечением одного излучающего диода. Питание ленты составляет 5 вольт. Во втором случае чип помещается отдельно, и к нему подключаются 3 диода. Мощность – 12 вольт.

ШИМ Arduino

Широтно-импульсная модуляция (ШИМ) — это процесс управления напряжением за счет скважности сигнала. То есть используя ШИМ мы можем плавно управлять нагрузкой

Например можно плавно изменять яркость светодиода, но это изменение яркости получается не за счет уменьшения напряжения, а за счет увеличения интервалов низкого сигнала. Принцип действия ШИМ показан на этой схеме:


ШИМ ардуино

Когда мы подаем ШИМ на светодиод, то он начинает быстро зажигаться и гаснуть. Человеческий глаз не способен увидеть это, так как частота слишком высока. Но при съемке на видео вы скорее всего увидите моменты когда светодиод не горит. Это случится при условии что частота кадров камеры не будет кратна частоте ШИМ.

В Arduino есть встроенный широтно-импульсный модулятор. Использовать ШИМ можно только на тех пинах, которые поддерживаются микроконтроллером. Например Arduino Uno и Nano имеют по 6 ШИМ выводов: это пины D3, D5, D6, D9, D10 и D11. В других платах пины могут отличаться. Вы можете найти описание интересующей вас платы в этом разделе.

Для использования ШИМ в Arduino есть функция analogWrite(). Она принимает в качестве аргументов номер пина и значение ШИМ от 0 до 255. 0 — это 0% заполнения высоким сигналом, а 255 это 100%. Давайте для примера напишем простой скетч. Сделаем так, что бы светодиод плавно загорался, ждал одну секунду и так же плавно угасал и так до бесконечности. Вот пример использования этой функции:

Недорогие наборы Ардуино в зарубежных интернет-магазинах

Недорогой стартовый комплект для обучения Ардуино – от 1500 рублей!
Новинка! Робот-лягушка на Arduino от Keyestudio с управлением на Android и iOS
Один из лучших и проверенных наборов датчиков для Ардуино проектов на AliExpress!Робо-рука на Ардуино. DIY манипулятор робота с акриловыми деталями, 4 степени свободыБеспроводное управление роботом Ардуино. Набор на основе гироскопа MPU6050 и Arduino NanoПрограммируемый робот дешевле 3000 рублей с инструкцией и видео! Keyestudio KEYBOT Programmable Education Robot Car Kit

Конструкторы роботов и машинок на Ардуино

Умный Робот- танк на Ардуино – конструктор от KeyestudioНедорогая робот – машина Ардуино 4WD со встроенным контроллером питания и дистанционным управлением
Недорогой вариант робота-машины Ардуино с интегрированным Bluetooth управлениемКонструктор робота-машины на Ардуино с IR- управлением
Ардуино-робот с радиоуправлением (джойстик). Все необходимое интегрировано в шассиНабор-конструктор Ардуино OPEN-SMART 4WD с Bluetooth управлением

Стартовые наборы Ардуино

Если вы хотите научить ребенка основам работы с Ардуино, то лучше начинать с покупки специального набора, который принято называть Arduino Kit. Набор Arduino Starter Kit обычно содержат только самые основные элементы, включая контроллер Arduino, соединительные провода, макетную плату, светодиоды и различные датчики и модули.

Пример набора без контроллера Ардуино, но с дополнительными электронными компонентамиДостаточно функциональный очень качественный набор от Keyestudio с датчиками для большого числа проектов!
Простой набор с Ардуино, макетной платой, проводами, USB-шнурами и “россыпью” разных компонентовПростой набор с Ардуино от другого производителя, макетной платой, проводами, USB-шнурами и “россыпью” разных компонентов

Расширенные наборы Arduino

Наборы и конструкторы, включающие дополнительные датчики, моторы, дисплеи. В некоторых наборах вместе с Arduino Uno предлагается еще и вариант контроллера Mega.

Большой набор Ардуино с большим количеством датчиков, шаговым двигателем, экраном, пультом и многим другим. Качественная упаковка, в комплекте инструкция на английском. Самый лучший способ начать работу с Ардуино!Набор Arduino Mega2560 с большим набором датчиков и электронных компонентов в пластиковой коробке. Мелкие детали заботливо упакованы в маленькие коробки, качественные компоненты. В комплекте диск с примерами и инструкция на английском
Популярный набор RFID Ultimate Starter Kit, включающий различны датчики, плату Arduino UNO R3 в пластиковой коробкеОдин из самых недорогих вариантов набора RFID Arduino Kit в неплохой упаковке и традиционным набором содержимого
Отличный большой набор с Arduino Mega 2560, огромным количеством датчиков и модулей. Совсем не “китайское” качество упаковки и компонентовНабор Keyestudio для юных исследователей природы с отличным набором датчиков, включая такие необычные, как датчик пыли

Наборы ардуино роботов – автомобилей

Экономный вариант для тех, у кого уже есть ардуино – просто шасси с набором двигателей, колес, держателя для батареек и проводовБольшой автомобильный комплект Arduino с возможностью управлением по Bluetooth, с датчиками, платой Arduino Uno, драйвером двигателя, шасси, 4 моторами, колесами, сервоприводом, крепежом и проводами.
Отличный качественный набор ардуино автомобиля с контроллером, с шасси, двигателями, датчиками, Bluetooth, а также LCD дисплеем!Очень популярный и недорогой набор с контроллером ардуино, шасси, драйвером двигателя и всеми остальными необходимыми деталями

Начало работы с Ардуино

Говоря бытовым языком, Ардуино – это электронная плата, в которую можно воткнуть множество разных устройств и заставить их работать вместе с помощью программы, написанной на языке Ардуино в специальной среде программирования.

Чаще всего плата выглядит вот так:

На рисунке показана одна из плат Ардуино – Arduino Uno. Мы изучим ее подробнее на следующих уроках.

В плату можно втыкать провода и подключать множество разных элементов. Чаще всего, для соединения используется макетная плата для монтажа без пайки. Можно добавлять светодиоды, датчики, кнопки, двигатели, модули связи, реле и создавать сотни вариантов интересных проектов умных устройств. Плата Ардуино – это умная розетка, которая будет включать и выключать все присоединенное в зависимости от того, как ее запрограммировали.

Вся работа над проектом разбивается на следующие этапы:

  1. Придумываем идею и проектируем.
  2. Собираем электрическую схему. Тут нам пригодится макетная плата, упрощающая монтаж элементов. Безусловно, понадобятся навыки работы с электронными приборами и умение пользоваться мультиметром.
  3. Подключаем плату Arduino к компьютеру через USB.
  4. Пишем программу и записываем ее в плату буквально нажатием одной кнопки на экране в специальной среде программирования Arduino.
  5. Отсоединяем от компьютера.  Теперь устройство будет работать автономно – при включении питания оно будет управляться той программой, которую мы в него записали.

Программа и среда программирования выглядят вот так:

На экране показана программа (на сленге ардуинщиков текст программы называется “скетч”), которая будет мигать лампочкой, подсоединенной к 13 входу на плате Ардуино UNO. Как видим, программа вполне проста и состоит из понятных для знающих английский язык инструкций. В языке программирования Arduino используется свой диалект языка C++, но все возможности C++ поддерживаются.

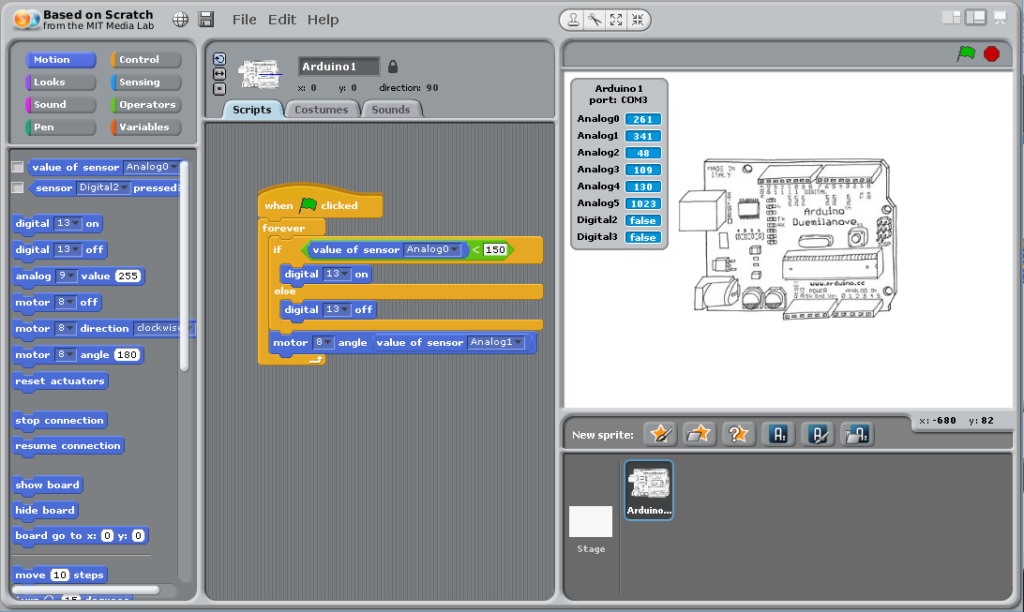

Есть и другой вариант написания кода – визуальный редактор. Тут не нужно ничего писать – можно просто перемещать блоки и складывать из них нужный алгоритм. Программа загрузится в подключенную плату одним нажатием кнопки мыши!

Визуальную среду рекомендуется использовать школьникам младших классов, более старшим инженерам лучше сразу изучать “настоящий” Ардуино – это довольно просто, к тому же знания C++ никому не повредят.

В целом все выглядит довольно понятно, не так ли? Осталось разобраться в деталях.
