Типы и особенности монтажа кессонов
Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.
Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:
Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток – малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.
Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления
Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.
Существуют различные формы стальных кессонов — под различные нужды
Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.
Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен
Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:
Схема установки оборудования в кессон
Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:
Подготовка котлована. Копаем яму, диаметр которой на 20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков. Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу. Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости. Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу
Проверяем, чтобы оси кессона и обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками
Привариваем к днищу трубу, герметизируя при этом кессон
Привариваем к днищу трубу, герметизируя при этом кессон
Через ниппели заводим в сооружение водопроводные трубы
Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.
Засыпка сооружения.
Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован
Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.
Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.
Видео описание

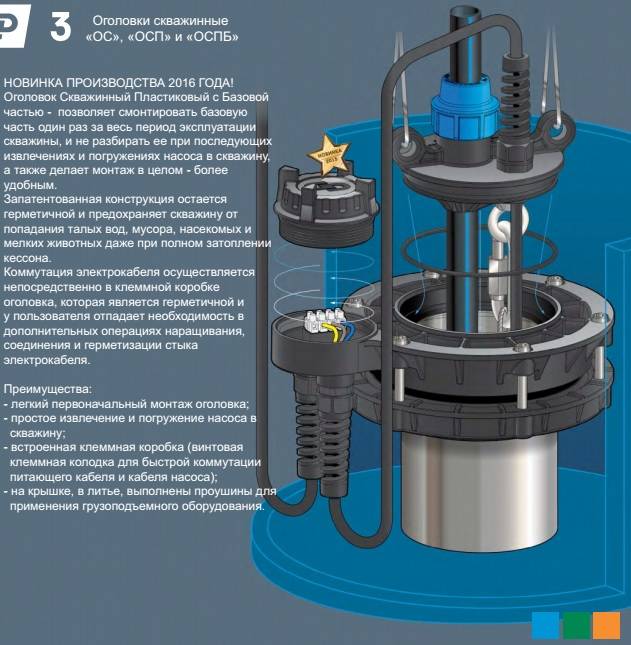

Об особенностях конструкции и тонкостях монтажа оголовника Джилекс рассказано в следующем видеоматериале: Когда подбирается оголовок-заглушка, учитывают советы опытных специалистов. Профессионалы рекомендуют для неглубокой скважины, в которой маломощный насос будет находиться не на большом удалении от поверхности земли, выбрать пластиковую модель. Если же тяжелый электронасос погружается на значительную глубину для перекачивания существенного объема воды, лучше приобрести для скважины крышку из металла.
Кроме того, рекомендуется осторожно использовать клеммную коробку при эксплуатации мощного насосного оборудования. Причина такого совета в том, что этот способ не позволяет обеспечить 100% надежность соединения проводов при большом электротоке. Из-за него клеммные планки перегреваются
В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки
Из-за него клеммные планки перегреваются. В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки.
Цементация затрубного пространства скважины на воду
Чтобы отсечь от основного водоносного горизонта, вскрытого во время бурения скважины, верхнележащие водонасыщенные породы и верховодку и предотвратить проникновение в горизонт с питьевой водой загрязненных вод с поверхности, необходимо герметизировать затрубное пространство. Для этого специальные вяжущие растворы закачиваются в зазор между обсадной колонной и стенкой шахты скважины — проводят цементирование затрубного пространства.
Иногда процесс герметизации или разобщения водоносных пластов неверно называют тампонажем. Нужно различать эти два понятия: тампонаж скважины по своей сути — это ничто иное как ликвидация источника водоснабжения, когда путем тампонирования обсадной трубы цементным или густым глинистым раствором полностью перекрывается водоприток воды из водонасыщенного пласта.
Методы герметизации затрубного пространства
Цементация скважины дополнительно укрепляет обсадную колонну, снижая риск ее деформации и появления течи в стыках из-за сдвига и давления грунтов. Перед началом работ по герметизации выполняется ряд обязательных процедур:
Анализ скважины, в процессе которого измеряется глубина скважины и величина зазора между стенками шахты и обсадной колонной. Проверяется геометрия всей конструкции. Выясняются характеристики грунтов – типы пород, пористость, трещиноватость и иные геологические и гидрогеологические свойства.
Учитывая, что цементирование затрубного пространства — процесс необратимый, нельзя допускать ошибки во время герметизации, так как исправить нарушения не удастся, что приведет к изменению в худшую сторону функциональности водозаборного сооружения. Это значит, что выполнять работу по цементированию скважины должны профессиональные бурильщики, причем на базе проработанных проектных решений.
Рабочий раствор для герметизации скважины
С учетом геологических особенностей участка определяется тип смеси для цементации. Цементно-песчаный раствор применяется для герметизации затрубного пространства скважины, пробуренной в глинистых породах. Пористые грунты требуют использования смесей с добавлением волокнистых материалов, таких как асбест, или битума. Применение стандартной цементно-песчаной смеси приведет к тому, что пористые породы поглотят значительный объем раствора. Это обусловит значительный перерасход строительных материалов.
Технология герметизации скважины
Основные способы цементирования:
- Один из самых простых методов — прямая закачка смеси в затрубное пространство, когда раствор самотеком заполняет свободный зазор за счет гравитационных сил. Недостатком методики можно считать возможное образование пустот, когда смесь не полностью заполняет пространство между обсадной трубой и стенкой шахты.
- Обратная герметизация — более приемлемый вариант. Технология подразумевает подачу раствора непосредственно в обсадную колонну, и смесь заполняет затрубное пространство снизу вверх. Для отсечения водоносного пласта используется специальная диафрагма.
Для глубоких скважин разработана схема поэтапной цементации. Требования к образовавшемуся цементному слою:
- отсутствие пустот;
- механическая прочность;
- адгезия с поверхностями;
- способность противостоять напору грунтовых вод, возможно, содержащих агрессивные растворы химических веществ.
Оборудование для герметизации скважин
Для выполнения процедуры цементации затрубного пространства применяются различные агрегаты, в том числе:
- цементно-смесительное оборудование для приготовления смеси;
- агрегаты для подачи раствора под требуемым давлением;
- оборудование для промывки скважины от следов бурового раствора, снижающего адгезионные свойства цементирующей смеси.
На всех этапах проведения процедуры цементирования затрубного пространства и герметизации скважины необходимо жестко соблюдать технологию выполнения операций, чтобы обеспечить качественный результат.
Самостоятельное изготовление
Как сделать оголовок скважины самостоятельно? Для этого потребуется вырезать фланец и крышку из листового металла. Легче всего работать с алюминием, но если устанавливаемое оборудование весит более 200 кг, лучше предпочесть листовую сталь. Чугун для самостоятельного изготовления подходит меньше всего. Также вам понадобится уплотнительное кольцо из резины или паронита.
Фланец
Внутренний диаметр фланца должен быть незначительно (на 1-2 мм) больше внешнего диаметра обсадной трубы. Вырезать деталь из листа (толщина от 10 мм) в домашних условиях можно разными способами:
- при помощи сварочного аппарата,
- высверливая по разметке отверстия и выпилив затем заготовку.
В обоих случаях потребуется дополнительная обработка (выравнивание) краев.
Устройство оголовка для скважины предполагает прочность и герметичность конструкции, поэтому лучше всего фиксировать фланец на трубе при помощи сварки.
По окружности фланца выполняются крепежные отверстия. Минимальное допустимое количество (4 шт.) не обеспечит высокой герметичности и надежности крепления, поэтому лучше предусмотреть наличие 6-8 соединительных болтов.
Крышка
Крышка оголовка аналогичным образом вырезается из листа металла. В ней необходимо выполнить технологические отверстия для ввода насосного трубопровода и питающего кабеля. Вводные отверстия оснащаются переходниками и прижимными болтами. Диаметр основного отверстия в крышке выполняется под размер штуцера водоотводящей трубы. Штуцер приваривается к крышке. Крышку также оснащают тремя рым-болтами. Два из них служат по прямому назначению – с их помощью поднимают изделие при демонтаже. Они устанавливаются классическим способом. Третий рым-болт ставится в обратном положении и «смотрит» в обсадную трубу. Он используется для крепления троса. Крепежные отверстия крышки должны соответствовать находящимся на фланце. Чтобы конструкция оголовка скважины в целом была более надежной, рекомендуется не размечать и высверливать крепежные отверстия по отдельности на фланце и на крышке, а соединить элементы струбциной и выполнить сквозное сверление. Такая технология даст максимальное совпадение.
Никаких сложностей с тем, как установить оголовок на скважину, не возникнет. Принцип выполнения и основные этапы монтажа аналогичны описанной выше работе с заводскими изделиями. Перед установкой следует аккуратно и точно вырезать уплотнительное кольцо.
Как устроена типичная скважина?
Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами. Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность
Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.
Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.
Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.
Функции обсадных труб
Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой
Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну
Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.
Обсадные трубы нужны, чтобы:
- при бурении скважины не произошло осыпание шахты;
- ствол не засорился в процессе её эксплуатации;
- верхние водоносные слои не проникали в сооружение.
Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.
Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.
Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика
Внутренняя труба с фильтром
В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.
После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.
Устройство оголовка для скважины
Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.
Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.
Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы
За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.
Советы по выбору правильного дымника
Выбирая дымник на трубу дымохода, в первую очередь необходимо учитывать не эстетику, а функциональность аксессуара. Здесь будут полезны следующие советы:
- Для регионов с большим количеством снега зимой подходит дымник в форме маленькой вальцевой крыши с большим уклоном. С такой конструкции снег сходит очень легко.
- В поясах с холодным климатом рациональнее устанавливать дымники волновой гибки. Скат кровли должен иметь уклон не менее 40°.
- Колпак необходимо выбирать с учетом его формы. Для круглых подходят круглые зонты, для прямоугольных и квадратных – в виде маленьких скатных крыш.
- Для дымовых труб высотой до 5 м больше подходят колпаки из жаропрочных материалов: нержавеющей стали или меди. Они устойчивы к окислению, поэтому прослужат дольше.
Обратите внимание: дымники на дымоходы-сэндвичи должны быть оснащены специальной юбкой, которая будет накрывать утеплитель

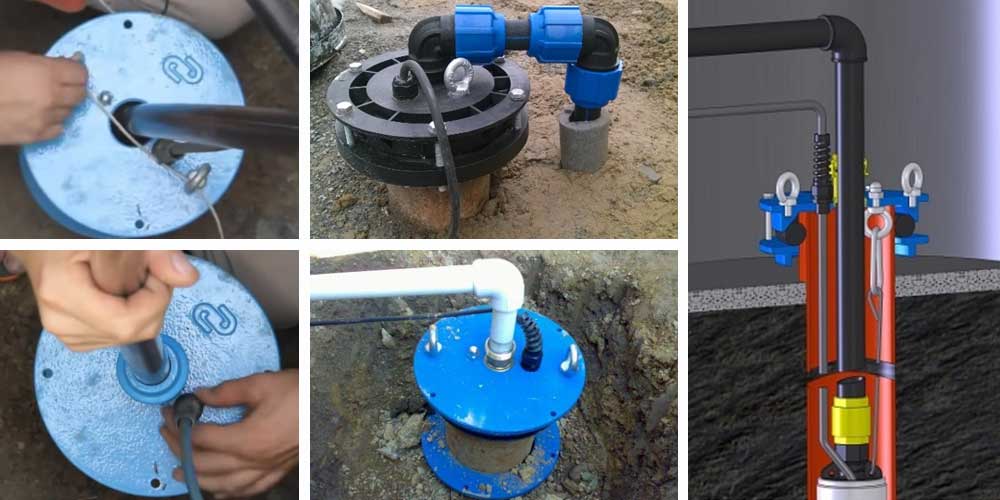

Установка оголовка
Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

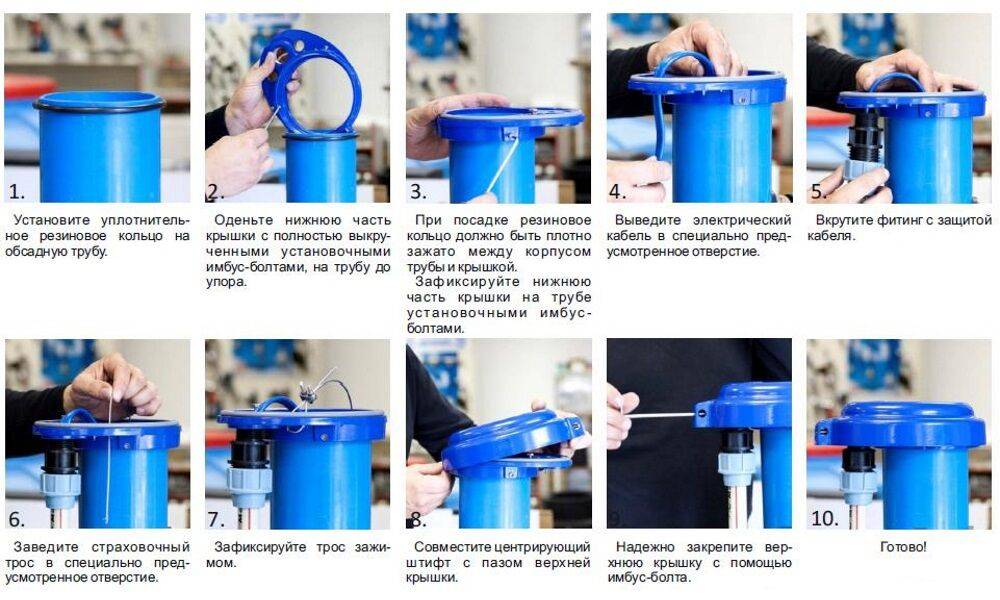

Самостоятельный монтаж оголовка
Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.
Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.
Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.
Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.
Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.
Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.
Защита от замерзания
Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.
В этом случае рекомендуется провести утепление следующим образом:
- Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
- Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
- Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.
Основной элемент оформления верхней части скважины
Зачем нужна эта деталь?
При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

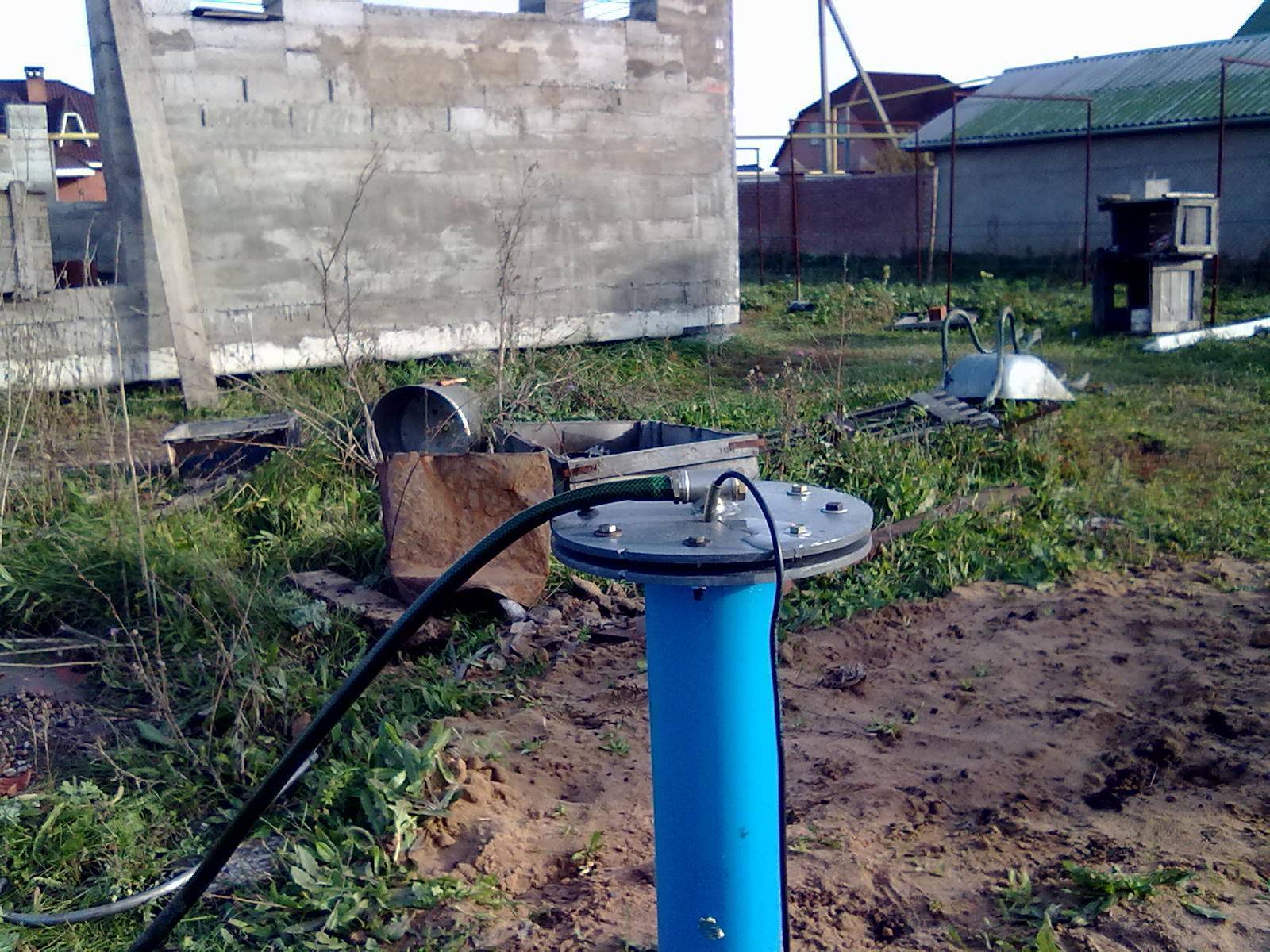

Так выглядит неоформленная труба: в нее может попасть все, что угодно
Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.
Оголовки для скважин выполняют целый ряд функций:
- Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
- Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.
Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды
- Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
- Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.
Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения
- Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.
Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна
В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.
Виды и конструкция оголовков
Пластиковые модели (на фото) подходя для большинства бытовых скважин
Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:
| Материал | Преимущества | Недостатки |
| Пластик |
|
|
| Сталь |
|
|
| Чугун |
|
|
Стальные модели сочетают небольшую массу с достаточным запасом прочности
Если вам нужна максимальная прочность, выбирайте чугунную модель
По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.
Схема конструкции типового оголовка
По конструкции оголовок для скважины также не слишком сложен
При подборе модели стоит обращать внимание на такие элементы:
- Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.
При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом
- Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.
Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой
- Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.
Крышка с крепежным кольцом на нижней поверхности
- Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.
Что следует знать об оголовках
В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.
В продаже имеются следующие типы оголовков:
- пластиковые – выдерживают нагрузку до 200 кг;
- стальные – допустимы нагрузки не более 500 кг
- чугунные – способны выдержать свыше 500 кг, но и сами весят немало.
В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.
Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность
Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.
А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.
Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

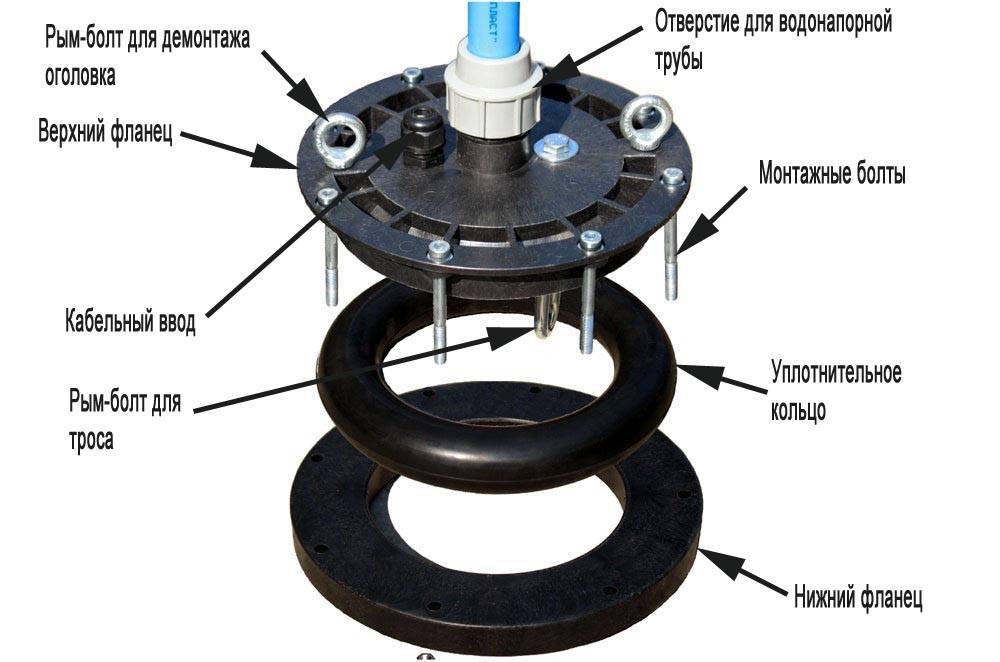

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)
Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.
Такой агрегат состоит из трех основных элементов:
- крышки;
- фланца;
- уплотнительного кольца.
Дополнительно, в зависимости от модели, устройство может быть укомплектовано:
- рым-болтами;
- кабельным вводом, предназначенным для электропривода;
- набором карабинов;
- штуцером для водоподающей трубы;
- крепежными болтами.
Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.
Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

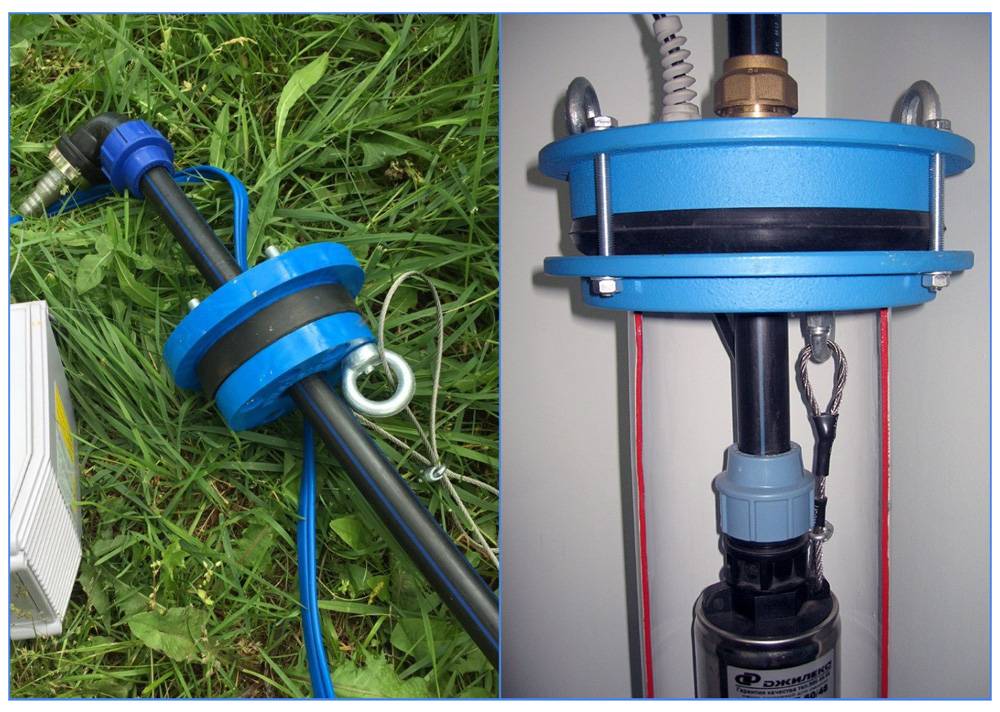

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг
Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.
Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.
Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.
Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.
Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.
Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.
Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.
Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.
Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.
В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.
Для чего необходим оголовок для скважины
Обустройство скважины на воду связано с определенным видом оборудования и приспособлениями. Одним из таких является оголовок для скважины. Это сборная конструкция, изготовленная из стали, чугуна или пластика, выполняет две важные функции.
- Закрывает ствол скважины, тем самым предотвращая попадания внутрь мусора, грязи и воды в виде осадков или подпочвенной.
- Является несущим элементом, на котором подвешивается скважинный насос.
Именно, учитывая две эти функции, оголовок состоит из нескольких частей, две из них основные: прижимной фланец и крышка. Именно эти две части изготавливаются из металла или пластика. Чтобы создать герметичность примыкания двух элементов, между ними устанавливается резиновое кольцо, которое при стягивании двух частей, сжимается и заполняет зазор между ними. Именно три эти компонента и создают условия герметичного закрытия скважинного ствола, то есть, отвечают за первую функциональность устройства. Скрепляются крышка и фланец четырьмя болтами, расположенными равномерно по окружности оголовка.
Составные части оголовка
Что касается второй функциональности, то для этого на крышке устанавливаются рым-болты: один изнутри (с нижней стороны), два снаружи. На первый устанавливается карабин, на который в свою очередь будет посредству троса подвешиваться глубинный насос. Два внешних предназначаются для вытягивания насоса из скважины. То есть, к ним подсоединяется лебедка или другой подъемный механизм, который будет поднимать крышку оголовка, тем самым вытягивать и сам насос.
Конструктивной особенностью оголовка для скважины также является и отверстие в крышке. Через него будет пропущен шланг для откачки воды и кабель, питающий насос электричеством.
Иногда установкой оголовка можно пренебречь – в случае необходимости отвода воды ниже уровня промерзания почвы устанавливается металлический или пластмассовый кессон для скважины. Он обеспечивает доступ и герметизирует устье скважины, что послужит гарантией сохранения целостности конструкции и чистоты водонесущего слоя. В таком случае оголовок может использоваться как дополнительная степень защиты и для удобства подвешивания скважинного насоса – это обеспечит надежное крепление, поскольку самостоятельно изготовленные держатели могут не выдержать вес насоса.
Устройство оголовка крышки
Такой оголовок не предусматривает отверстия для выхода трубы, но предусматривает место для крепления страховочного троса и отверстия для вывода кабеля питания насоса.
Оголовок-крышка в сборе
Монтируется на кондуктор выполненный из чугуна имеет голубой цвет. Данный оголовок подойдет только для тех, кто установил скважинный адаптер. Крышка закрывается герметично и фиксируется шестигранником
Размеры крышки:
- D (мм) наружный обсадной колонны 125-133
- D (дюйм) кабельного отверстия 1″
- D (дюйм) вентиляционного отверстия 3/4″
- Вес, кг 3,2
