Окно для газовой котельной частного дома: нормы остекления котельного помещения

Нормативные документы

Автономная система обогрева и горячего водоснабжения частного дома предполагает использование различного рода отопительных котлов. Громоздкие агрегаты и блоки управления с приборами контроля, как правило, размещаются в отдельном помещении. Эта комната должна быть спроектирована с учетом ряда предписаний из действующих нормативных документов. В частности, относительно требований к остеклению окон в котельной рассматриваются три базовых регламента.

Проект котельной с газовым отопительным котломИсточник waysi.ru

СП 42-101-2003

В соответствии с документом в помещении, где установлено газовое оборудование радиационного либо конвективного действия, должно быть установлено окно с форточкой или фрамугой. В качестве альтернативы допускается организация приточно-вытяжной вентиляции, но она не сбрасывает избыточное давление в случае взрыва газового оборудования. Размеры вентканала определяются техническими расчетами.

Здесь же прописаны условия, которым должны соответствовать стеклопакеты как часть легкосбрасываемых ограждающих конструкций:

площадь свыше 0,8 кв.м при толщине стекла 3 мм;
1 кв.м – 4 мм;
1,5 кв.м – 5 мм.

Площадь окна в газовой котельной без учета оконного профиля определяется по объему помещения. Соотношение показателей выглядит так: 0,03 кв.м на каждый кубометр. Также при эксплуатации оборудования с газовым топливом необходимо исключать материалы для сборки конструкций, которые могут стать причиной появления искр.

Стандарты газовой котельной в частном домеИсточник mykitchendesign.ru

ГОСТ Р 56288-2014

В этом документе прописаны технические требования к легкосбрасываемым оконным конструкциям со стеклопакетами (ЛСОКС). На случай взрыва внутри котельной должны быть предусмотрены поворотные и смещаемые створки, которые открываются в сторону улицы. Крепление секций может быть с вертикальным либо горизонтальным шарниром.

Кроме основной маркировки с идентификатором ЛСОКС должно быть дополнительное обозначение:

ПР – промышленное предприятие;
Ж – жилое здание;
П – с поворотной створкой (степень открывания равна или превышает 90 градусов);
С – смещаемая конструкция.

Технические характеристики окон в котельной частного дома выглядят следующим образом:

нормативная температура эксплуатации остекления находится в пределах от -30 до + 45 градусов по Цельсию;
класс звукоизоляции – Д (снижение шума минимум на 26 дБ);
класс воздухопроницаемости – В (не более 17 куб.м/кв.м*час);
коэффициент пропускания света – 0,35-0,60;
гарантированный срок службы – для запорной и уплотнительной фурнитуры не менее 10 лет, для стеклопакетов свыше 20 лет, для ПВХ профиля более 40 лет;
теплопроводность и сопротивление ветровой нагрузке нормируется иными документами, ссылки на которые указаны в таблице 1 в п. 5.1.3.

Таблица по звукоизоляции стеклопакетовИсточник stroyinf.ru

На основании ГОСТа допускается использование запорной арматуры. Но она должна быть разрушаемой под воздействием избыточного давления. Показатель приравнивается к 0,7 кПа. При этом для открытия проема не должна требоваться дополнительная энергия.

СП 89.13330.2016

В этом документ прописаны нормы и правила, которые необходимо соблюдать при проектировании, строительстве и ремонте котельной. При этом оборудование здесь может работать на любом виде топлива. Давление пара в водогрейных котлах может достигать 3,9 МПа, вода нагреваться до +200 градусов по Цельсию.

В СП имеются простые рекомендации как рассчитать окно в газовой котельной. Определять размеры оконного проема нужно с учетом нормированного естественного освещения для конкретного помещения. Это примерно 14-17% от квадратуры пола. При этом размеры не должны быть меньше, чем прописано в СП 42-101-2003.

Дополнительно здесь сделан акцент на том, что для остекления недопустимо использование армированное стекло, триплекс, сталинит, монолитный поликарбонат, стеклоблоки (за исключением легкосбрасываемых стеклопакетов).

Легкосбрасываемая конструкция со стеклопакетомИсточник master-okna.com

Причина заключается в их повышенной устойчивости к механической нагрузке и давлению, из-за чего проем останется закрытым и пострадают остальные конструкции. Снаружи должны быть предусмотрены защитные ограждения от разлетающихся осколков независимо от размера окна для газовой котельной в частном доме.

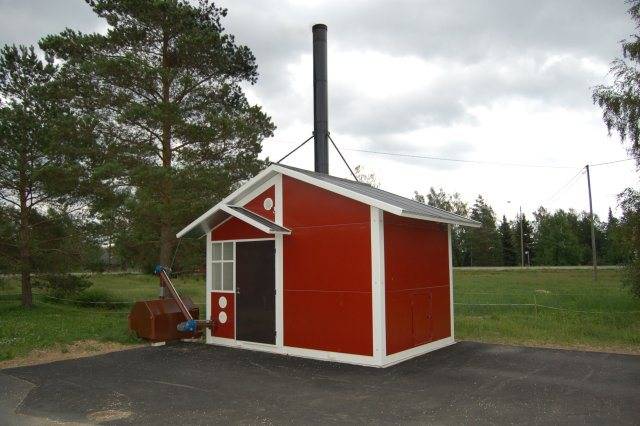

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

наружные без усиления для выхода на улицу;
внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Особенности выбора и установки дверей

Если котел установлен в пристройке или одном из помещений дома (включая подвальное), то дверь в бойлерную из дома должна быть огнеупорной. То есть, конструкция должна выдерживать не менее 15 минут воздействия открытого огня — это позволит людям эвакуироваться в случае возникновения пожара. Огнеупорные двери должны быть выполнены из металла, открываться в сторону жилого помещения.

Наружные двери в котельной частного дома (отдельно стоящей либо в пристройке) должны быть неукрепленными (слабо укрепленными). Это позволит взрывной волне вынести дверь наружу — энергия взрыва направится на улицу, а не на внутренние стены дома. Кроме того, через сорванные двери улетучится газ.

Дверь для котельной также служит одним из элементов вентиляции — полотно с решеткой в нижней части обеспечивает приток воздуха в помещение. Использование такой конструкции может быть обязательным требованием проекта монтажа котельной.

Окно, как часть системы вентиляции

Окно необходимо в котельной не только для выполнения функции взрывного клапана, но и для экстренного вентилирования помещения при образовании излишнего количества пара или дыма. Однако, не следует думать, что можно самостоятельно оборудовать систему проветривания в котельной, установив должное количество окон.

К устройству вентиляции в котельной предъявляется ряд требований:

Диаметр вентиляционного канала не должен быть менее 110 мм.
Горизонтальная вентиляционная труба должна крепиться с уклоном в сторону улицы.
Отверстие в полотне двери котельной способно заменить зазор между дверью и полом, о котором упоминалось в начале статьи. Однако, оптимальным вариантом станет одновременное использование обоих методов вентиляции.
Приточные отверстия должны быть не менее 8 кв. см/1 кВт мощности отопительного оборудования.

Перечисленные требования к обустройству котельной — это лишь малая доля информации, вытянутая из множества нормативных документов. Чтобы обеспечить должный уровень безопасности себе и своей семье, воспользуйтесь услугами компании «СЕВЕРГАЗ». У нас есть лицензия на проведение строительных и монтажных работ. Мы не первый год работаем с газовым оборудованием и знаем, как установить технику с наименьшими денежными затратами. В телефонном режиме мы готовы предоставить абсолютно бесплатную консультацию по любому вопросу. Звоните прямо сейчас, мы ждём Вашего обращения!

Россия, г. Санкт-Петербург Бухарестская, 1, офис 501

Источник http://obustroeno.com/stroitelstvo/elementy-konstrukcii/okna/80065-okno-v-kotelnoj http://oknaforlife.ru/okna/okno-v-kotelnoj-trebovaniya

Требования к проемам в котельной

Все знают: если нельзя, то очень хочется! Вот и мне все же хочется убрать этого металлического монстра с глаз долой в специально выстроенное для него отдельное помещение.

А класть ритуальные поклоны газовщикам и пожарным в случае несоответствия его нормативным документам не хочется, поэтому пойду я изучать требования к окну в котельной, попутно делясь полезной информацией с вами.

Размеры

Так как пристрой будет возводиться своими руками, для начала нужно понять, какого размера его делать. Ничего, кроме собственно самого газового котла, в нем размещать не планируется, сам он занимает меньше одного квадратного метра вместе с обвязкой, поэтому, вроде как, и не нужна нам большая котельная.

Фото газового отопительного котла

Два на полтора? А вот и не получится, потому что кубатура этого помещения строго регламентирована нормативными документами, а именно СНиП II-35-76 и СНиП 2.04.08-87:

высота помещения от точки установки оборудования до потолка должна составлять не менее 250 см;
размер по нормам в плане должен быть таким, чтобы объем котельной был не менее 15 кубометров. То есть, при минимальном значении высоты площадь нельзя делать меньше 6 квадратных метров. Это при установке котла мощностью до 150 кВт. Но более мощные в частный дом и не ставятся обычно.

Параметры котельной независимо от её расположения определяются не площадью, а кубатурой

Уточню: все это касается только тех топочных, в которых устанавливается газовый котел с открытой камерой сгорания, берущий воздух для сжигания топлива из помещения. У нас именно такой, менять на более современное оборудование с закрытой камерой не собираемся – цена не устраивает и уровень шума.

Разумеется, в котельной должны быть двери: в смежное помещение и выход на улицу. Требование по габаритам к ним одно: ширина не менее 80 см. Высота стандартная.

С окнами – совсем другая история. Во множестве статей на эту тему вы встретите одну и ту же рекомендацию: площадь остекления должна быть 0,5 квадратных метра, не меньше. Но это справедливо только в отношении того самого помещения объемом 15 кубометров, а если оно больше?

Вместо одного можно сделать два маленьких окна

СНиП дает ответ на этот вопрос: размер окна в котельной частного дома рассчитывается исходя из того, что на каждый дополнительный кубометр должно приходиться 0,03 кв.м. площади окна.

В принципе, это классические требования к организации естественного освещения, не имеющие никакого отношения к требованиям газовых служб

Они будут обращать внимание на другое – на конструкцию окна

Конструкция

Если на площадь окна в котельной инспекторы могут не обратить внимания, то к остальным его характеристикам они очень даже придираются. Чтобы этого не случилось, и вам не пришлось демонтировать и менять окна и двери или пытаться «договориться» с чиновниками, учтите следующее:

двери должны открываться из помещения котельной наружу;
дверь в смежную комнату может быть только из жаростойкого материала;

Металлическая дверь в помещение топочной

куда должны открываться окна – не важно, важно, чтобы открывалась хотя бы одна фрамуга или форточка для проветривания помещения в случае утечки газа; для притока воздуха с улицы входную дверь устанавливают так, чтобы под ней оставалась щель шириной 2 см. Или в стене, на высоте 30 см от пола нужно делать отверстие размером 15х20 см.

Расположение приточного канала в стене

Есть ещё одно важное требование к тому, какое должно быть окно в газовой котельной: допускается только одинарное остекление. То есть, никаких стеклопакетов. Ни однокамерных (2 стекла), ни, тем более, двухкамерных (3 стекла)

Просто одно стекло

Ни однокамерных (2 стекла), ни, тем более, двухкамерных (3 стекла). Просто одно стекло.

Потому что окно должно исполнять роль легко сбрасываемой конструкции на случай взрыва газа.

Площадь остекления в газовой котельной

Остекление газовой котельной в деревянном доме

Выбирая помещения в доме для размещения газового котла, следует обязательно учитывать следующие нормативы, на которые обязательно обращают внимание пожарные инспекторы при проверке. Это те нормативы, которые при инспекции вам ни за что не простят – и, следовательно, вы будете оштрафованы, и вам придется либо демонтировать оборудование, либо перестраивать помещение котельной

Нормы, которые нельзя нарушать:

Объем котельной – потолок может быть немного ниже двух с половиной метров – но это не должно повлиять на количество кубических метров помещения
Вентиляция (естественная и принудительная)
Наличие выхода наружу – если котел расположен в доме (в отдельных случаях допускается наличие прохода в другое помещение – но в любом случае дверей должно быть две)
Площадь остекления в газовой котельной – наличие и величина окна (окон)

Окно в газовой котельной

В помещение, где стоит газовое оборудование, окно должно быть обязательно
Окно должно быть обязательно оснащено форточкой для проветривания при возможных утечках
Величина окна (окон) должна соответствовать всем нормам, прописанным в СНиП (Строительные Нормы и Правила), а также инструкциям Министерства Строительства
Окно должно открываться наружу

Если какое-либо требование из вышеперечисленных не соблюдено, вам предстоит неприятный разговор с принимающим инспектором. Но самое главное – при аварии могут пострадать дом, имущество или даже ваше здоровье. Поэтому соблюдайте нормы не для галочки – делайте все по правилам, чтобы не навредить себе.

Площадь окна

Площадь остекления в газовой котельной рассчитывается, исходя из следующих параметров:

Остекление газовой котельной

Если общий объем помещения котельной составляет 15 метров кубических (минимальный размер для котельной), то общая площадь окна должна быть не меньше 0,5 метра квадратного. Большая площадь окна не будет недостатком.
В том случае если объем котельной больше минимального, площадь окна рассчитывается по формуле – на каждый дополнительный метр кубический помещения добавляется к площади окна 3 сантиметра квадратных

Даже если вы чувствуете в себе силы самостоятельно рассчитать все размеры, следуя инструкциям и правилам, и смонтировать газовое оборудование, трубы и радиаторы – все равно подумайте о приглашении для установки и расчетов специалистов. И тогда вы избежите волокиты с подписанием и согласованием множества документов, а самое главное – будете уверены, что все сделано надежно и с соблюдением нормативов.

Звоните +7(495)105-95-67 прямо сейчас, получите консультацию специалиста по котельной Вашего дома.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
наличие свободного пространства площадью 1 кв.м. перед устройством;
обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
обустройство дымоходом, расположенным выше кровли;
утепление дымоходного канала теплоизоляционным материалом;
наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Техобслуживание приборов и коммуникаций проводится не реже 1 раза в год.

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Расчет и монтаж вытяжки-ответственный процесс. Источник фото: th360.ru

Назначение системы дымоотвода:

Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2021 году:

СП 62.13330.2011 Газораспределительные системы.(Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.985)
СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 687)
СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

По вертикали (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Требования к котельной в частном коттедже

Очень важным аспектом в строительстве является соблюдение официальных требований. Основная часть документации изложена в СП 62.13330.2011; СП 42-101-2003; СП 402.1325800.2018; СП 60.13330.2012.

Непосредственно до начала постройки важно уточнять у поставщиков газа какими конкретно из перечисленных правил стоит руководствоваться. Это стоит сделать, так как нормы и требования, изложенные в данных документах, не каждый раз согласуются друг с другом, и часто это вызывает противоречия

Площадь котельной в частном коттедже

Размеры котельной в частном жилом доме также регулируют нормативы, приведенные выше.

Минимальный размер котельной, расположенной в загородном доме составляет 2 м в высоте потолков и 13, 5 м³ в кубатуре. Теплопроизводительность такой котельной должна быть не более 60 кВт.

Мощность 60 кВт-150кВт позволяет размещение только в отдельной комнате любого из этажей, в этом случае объем котельной в частном жилом доме должен составлять более 15 м³. Мощность 150 кВт-350 кВт обязывает размещать устройство в комнатах на первом этаже, либо в цоколе. Правильнее всего будет расположить котельную в пристройке или отдельно стоящем помещении.

Требования к окнам

Размеры, которым должно соответствовать окно в котельной частного загородного дома, должны отвечать установленным требованиям. Чтобы избежать определенных проблем необходимо правильно соблюсти все нормативы, прописанные в законодательстве. И только строгое соблюдение всех указанных правил может помочь сделать эксплуатацию окон наиболее безопасной.

Площадь окна в котельной частного коттеджа отдельного стекла должна быть не менее 0,8 м2 (толщина стекла 3 мм), 1,0 м2 (толщина стекла 4 мм) и 1,5 м2 (толщина стекла 5 мм).
Окно в котельной частного дома должны быть металлопластиковыми.
Если объем котельной, которая расположена в частном доме, превышает 15 кубических метра, к площади окна добавляется в среднем 0,03 квадратных метров на каждый кубический метр.
Для того, чтобы понизить теплопотери котельной, нужно утеплить перемычку окна.

Вентиляция в котельной частного дома

Вентиляция котельной в доме за городом регулируется также прописанными нормами безопасности использования отопительных приборов. Несоблюдение подобных правил чреваты высокой вероятностью опасных для жизни ситуаций.

Вентиляция в котельной делится на два основных типа: естественная и принудительная.

Естественная вентиляция.

Чаще всего вентиляция в котельной в частном жилом доме — естественная. Она устроена таким образом, что напротив котла располагается входное отверстие, а над котлом – вытяжное. Вытяжка в котельной частного жилого дома выполняется в объеме 3-х кратного воздухообмена за час.

Принудительная вентиляция.

В принудительной вентиляции используется подача воздуха через воздушные насосы и вентиляторы. Когда воздух поступает через вентиляторы за счет разности температур и давления. Чтобы обмен воздухом хорошо проходил достаточно правильно расположить отверстия для вентиляции.

Требования к дверям в котельной

Наружные двери.

Дверь в котельную частного коттеджа, опираясь на нормативы, должна быть легко срываема с петель в случае взрыва. Тогда энергия, направленная вовне, принесет куда меньше разрушений, чем если дверь будет плотно закреплена. Также комната должна хорошо защищаться с внешней стороны, чтобы никто посторонний не мог в него войти.

Внутренние двери.

Внутренняя дверь в котельную частного коттеджа должна отвечать определенным требованиям. Противопожарные двери необходимы для сообщения с другими жилыми помещениями. Для них важна стойкость, чтобы в случае пожара возможно было сдерживать огонь в течение пятнадцати минут. Предел огнестойкости по нормативу: EI 15. Времени, на протяжении которого такие двери смогут удерживать огонь, хватит, чтобы эвакуировать людей из здания

Для чего нужно остекление в котельной?

Окно в котельной отвечает за такие функции, как:

Освещение. Конструкция выполняет роль естественного освещения

Это важно при пожаре, так как в этот момент часто отключается свет и найти выход в темном помещении затруднительно.
Вентиляция. Через форточку, обеспечивается приток свежего воздуха в помещение, что важно в случае утечки газа.Обязательное условие — она должна открываться наружу.
Эстетическая составляющая

Глухая стена здания не всегда выглядит привлекательно, поэтому красивый и качественный стеклопакет из ПВХ или дерева дуба, сосны или лиственницы украсит помещение. Подобрать его, помимо соблюдения норм и требований, можно с учетом общего стиля архитектуры здания.

Важно! В первую очередь, окно в помещении с тепловым оборудованием и его габариты регламентируются, исходя из компенсации ударной волны при возможном взрыве газа! То есть, взрывная волна не должна находить препятствий, и конструкции должно легко «выходить», чтобы не разрушить основу дома

Окно в газовой котельной. Требования СНиП к котельным

Предисловие. Рассмотрим в данной статье требования к котельной в частном доме, СНиП 2015 на размер окна в газовой котельной, вентиляцию и дымоход в данном помещении.

Все представленные в материале требования обязательны при обустройстве котельных в домашних условиях для безопасной работы газового отопительного оборудования.

В статье указаны все нормы к котельной для газового котла в частном доме.

Согласно действующему СНиП 2015 года, а также инструкции Минстроя России по размещению оборудования для отопления и горячего водоснабжения, при размещении газовых и твердотопливных мощностью до 150 кВт в отдельном помещении жилого здания, данное помещение должно отвечать ряду норм и требований. В том числе, диаметр приточной вентиляции, размер окна в котельной, материал отделки стен, высота дымохода и т.д.

1. Требования к помещению котельной в коттедже

• газовое оборудование недопустимо устанавливать в жилых комнатах;• высота потолков в помещении должна быть не менее 2,2 метра;• не допускается отделка стен, потолков и полов горючими материалами;• между полотном двери и полом должен быть зазор для поступления воздуха;

• размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

2. Вентиляция в котельной с газовым котлом СНиП

• помещение должно иметь вентиляционный канал диаметром не менее 110 мм;• подача воздуха производится через отверстие в двери или зазор между полом;• размеры приточных отверстий должны быть не менее 8 кв.см на 1 кВт мощности котла;

• вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.

• для дымохода в стене пробиваются канал, который необходимо утеплить;• не допускается подача продуктов сгорания в жилые помещения;

• дымоход газового или твердотопливного котла должен быть выше конька крыши;

• котел устанавливается на полу или на стене, вдали от электроприборов;

• обеспечивается свободный подход к котлу для обслуживания со всех сторон.

Требования к размеру окна в газовой котельной

Фото. Дымоход и окно газовой котельной

Высота от пола до потолка должна быть не менее 220 см в котельной.

Настенные котлы необходимо устанавливать не менее 1 метра над уровнем пола и при этом дымоход должен выходить на улицу на высоте не менее 2 метров от уровня земли на участке.

Утепленная котельная должна быть оборудована дверью и окном. Если в топочной дополнительно устанавливается газовая колонка для водопровода, то объем котельной по нормам СНиП не увеличивается.

В котельной необходимо установить одно или несколько металлопластиковых окон с общей площадью остекления не менее 0,5 кв. метра для проветривания топочной в случае возможной утечки газа.

В котельной деревянного дома должен быть приток воздуха через отверстие с улицы не менее 150 х 200 мм или зазор под дверью не менее 20 мм. Следует утеплить перемычку окна, чтобы снизить теплопотери помещения.

Требования к газовой котельной в частном доме

Фото. Размещение настенного газового котла

Установить отопительный котел в деревянном доме можно на кухне и в специальных помещениях – топочных. В санузлах котлы устанавливать запрещено.

Если для отопительного оборудования предусмотрено отдельное помещение, то необходимо ознакомиться с требованиями СНиП 2016 к котельным – помещениям, где размещается газовый или твердотопливный котел, а также вспомогательное оборудование для отопительной системы коттеджа.

Высота потолков в котельной не менее 220 см, объем помещения составлять должен не менее 15 кубических метров или 6 квадратных метров.

Обязательно в котельной должно быть окно площадью остекления не менее 0,5 квадратных метра, а также отверстие под дверью для подачи свежего воздух.

В помещении запрещено устанавливать электроприборы, так как необходимо пространство для свободного доступа к оборудованию.

Фото. Расположение оборудования в топочной

По площади котельная в частном доме должна быть не менее 6 квадратных метров.

Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.

На практике все перечисленные требования не всегда соблюдаются.

Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки.

Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.

(22 votes, average: 3,59 5) Загрузка…

Согласование проекта

Если сравнивать затраты на обустройство котельных одного типа, то для работающих на разных энергоносителях отопительных агрегатов организация котельной для газового отопления будет стоить дороже всего. Это связано с тем, что, проект требуется согласовать в контролирующих инстанциях, и его разработку желательно доверить профессионалам.

Помимо самой проектной документации домовладелец должен предоставить следующий пакет документов:

техпаспорт котельного агрегата;
санитарно-гигиеническое заключение;
сертификат соответствия котла действующим требованиям;
инструкцию по эксплуатации выбранного газового котла.

Видео по теме:

Материал остекления

При оборудовании окна для газифицированной бойлерной специальные требования предъявляются и к материалу рам. Они должны быть устойчивы к высоким температурам и изготавливаться из экологически безопасных материалов.

Для сооружения оконной конструкции используют алюминий или металлопластик. Алюминиевый профиль защищает отапливаемое отделение от неблагоприятных климатических явлений. Он обеспечивает надежную герметизацию, препятствующую образованию сквозняка, не дает потухнуть огню в котле даже при ссыльных порывах ветра на улице.

Металлопластиковые рамы не менее надежны и способствуют сохранению тепла в топочной.

В качестве материала для остекления используется простое листовое стекло. Дозволяется также устанавливать стеклопакеты, отвечающие требованиям ГОСТа и выполняющие роль легкосбрасываемых конструкций.

Окно для газовой котельной частного дома: законодательные нормы остекления помещения
