Опрессовка металлопластиковых труб: порядок и нюансы выполнения работ

Производители

Из наиболее авторитетных компаний, производящих прессы для обжима металлопластиковых труб, особо следует выделить две немецкие фирмы:

REMS

Фирма REMS производит достойный ассортимент прессов и пресс-клещей для всех стандартных систем пресс-фитинга.

Ручной пресс для металлопластиковых труб Rems Эко-пресс

Ручной Rems Эко-пресс-универсальный используется для металлопластиковых и пластиковых труб. Пресс может использоваться с любыми универсальными пресс-клещами фирмы Rems диаметром от 10 до 26 мм. Использовать его легко и просто, а прессовка производится за считанные секунды. Стоимость ручного радиального пресса Rems составит около 7 тыс. рублей.

Электрический пресс для металлопластиковых труб Rems Пауэр-пресс

Электрический Rems Пауэр-пресс — работает с диаметрами труб от 10 до 76 мм. Оснащен редуктором с большим передаточным числом, двигателем на 450 Вт, который работает от напряжения 230 Вольт. Пресс имеет реверсивный ход для разжатия пресс-клещей после обжима. К этому прессу подходят все стандартные пресс-клещи фирмы Rems. Стоимость такого пресса колеблется в пределах 40-45 тыс. рублей.

Электрогидравлический пресс для металлопластиковых труб Rems Пауэр-пресс ACC

Электрогидравлический пресс Rems пауэр-пресс ACC — более дорогой но и более продвинутый вариант пресса для обжима металлопластиковых труб. Пресс работает с размерами пресс-клещей для труб от 10 до 108 мм. Он оснащен двигателем в 450 Вт, который во время обжима способен создать давление в несколько тонн. После опрессовки пресс в автоматическом режиме вернет губки прес-клещей в исходное состояние. Стоимость этого вида пресса составит 50-60 тыс. рублей.

Аккумуляторный пресс Rems Acu-press ACC

Аккумуляторный пресс Rems Акку-Пресс ACC — в качестве альтернативы прессам с электрическим приводом может выступать аккумуляторный пресс, который также может работать с пресс-клещами для всех стандартных пресс-фитингов диаметром от 10 до 108 мм. Пресс может работать на Ni-Cd или Li-Ion аккумуляторах, а полная зарядка осуществляется всего за 1 час. Стоимость аккумуляторного пресса составит порядка 65-75 тыс. руб.

Пресс-клещи для металлопластиковых труб Rems под трубу диаметром 16 мм

Все пресс-клещи для металлопластиковых труб фирмы REMS изготовлены из специальной кованой высокопрочной стали, что позволяет им выдерживать сильные нагрузки и гарантирует качественную прессовку. Конструкция клещей этой фирмы является очень компактной и комфортной. Привод с короткими разборными рукоятками позволяет проводить работы по опрессовке даже в самых труднодоступных местах.

ROTHENBERGER

Одним из известнейших производителей пресс-клещей является концерн из Германии ROTHENBERGER Werkzeuge AG. В его производственном списке представлены пресс-клещи, применяющиеся во всех стандартных системах пресс-фитинга, таких, как UPONOR/UNIPIPE, HENCO, VIEGA, PRANDELLI и др.

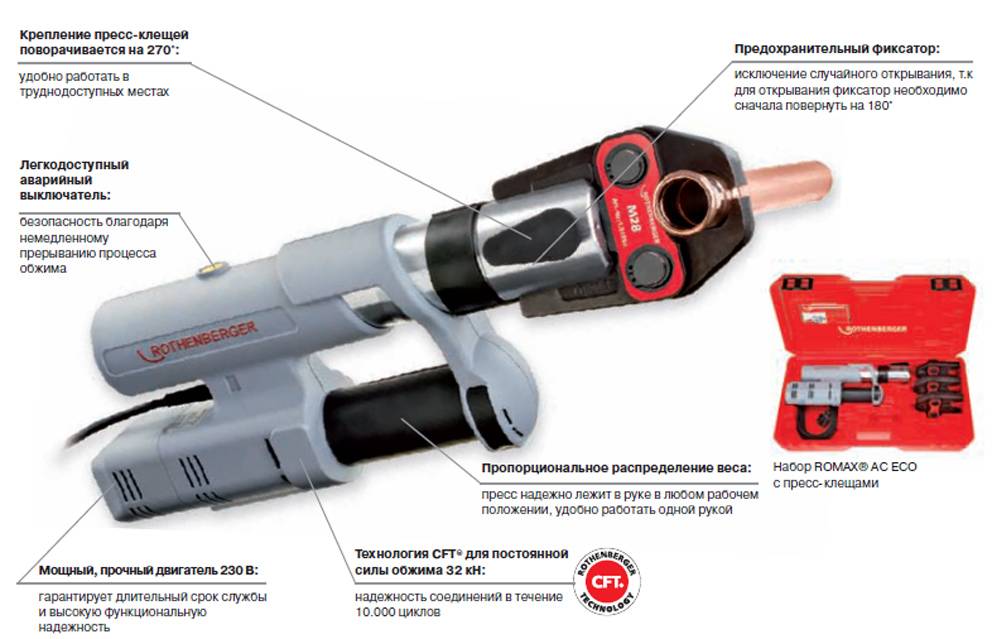

Эта компания выпускает обширную гамму пресс-машин, начиная с простейшей ручной и кончая гидравлической микропроцессорной. Все, изготавливаемые этой фирмой, клещи обжимные для металлопластиковых труб отличаются отменным качеством и эффективностью.

Ручной пресс ROTHENBERGER Romax PressHandy

Из самых простых и дешевых моделей можно выделить ручной пресс ROMAX PRESHANDY, позволяющий производить обжим любых фитингов с диаметром до 26 мм. Этот пресс снабжен двумя рычагами с эргономичными рукоятками. Быструю смену клещей обеспечивает оригинальное штифтовое крепление.

Более продвинутым вариантом ручного пресса является пресс ROMAX PRESHANDY PRO, который позволяет обжимать фитинги до 32 мм в диаметре.

Отличное качество монтажа в этой модели гарантирует наличие трех систем:

1. системы оптимизации усилия при помощи четырехступенчатого фиксатора (OPS),
2. регулируемой системы распределения усилия, которая позволяет регулировать приложенное усилие в соответствии с размером фитинга (APS),
3. системы автоматического контроля прессования (APC), не позволяющей раскрыть клещи при недостаточном усилии обжима.

Еще одной особенностью пресс-клещей ROTHENBERGER является их унифицированность, то есть возможность использования с любыми прессами с совместимым креплением и усилием обжима 32-34 кН, не важно, являются ли они ручными, электромеханическими или гидравлическими. Этот фактор дает возможность покупателю наращивать свою пресс-машину, не приобретая дополнительный комплект клещей

При использовании каких фитингов необходимы пресс-клещи

При сборке элементов трубопровода используются особые соединительные устройства, называемые фитингами. Данные приспособления выпускаются следующих разновидностей:

1. переходные – устанавливаются в местах соединения полимерных труб со стальными;
2. цанговые – подходят для обжима любых изделий, имеющих цилиндрическую форму (в том числе и для труб);
3. пресс-фитинги – зарекомендовали себя как самый надежный и практичный вид фитингов, с их помощью получается качественное и прочное соединение. Допускается их применение при монтаже металлопластикового трубопровода, тогда для установки фитингов потребуются клещи для опрессовки металлопластиковых труб.

Пресс-фитинг для металлопластиковых труб

Сегодня для прокладывания водопроводных и отопительных систем в жилые дома все чаще используются трубы из металлопластика. Они долговечны, надежны и обладают всеми необходимыми гигиеническими и эксплуатационными свойствами. Но качественная работа коммуникаций возможна лишь в том случае, если соединение труб выполнено квалифицированно, поэтому давайте разберемся, каким инструментом лучше воспользоваться.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

• если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
• если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
• после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
• особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

Подробнее о ручных моделях

Учитывая, что пресс-клещи с электрогидроприводом в домашнем хозяйстве практически не используются, ниже мы рассмотрим вопросы, касающиеся только ручных моделей.

Комплектация

Дополнительная комплектация инструмента

Пресс-клещи выпускаются в комплекте с набором сменных вкладышей для и металлическим или пластиковым кейсом (может быть заменен на специальный чехол или сумку).

Диаметр соединяемых труб

Большинство ручных моделей предназначены для монтажа труб диаметром до 26 мм. Некоторые механические модели усиленного типа и ручные гидравлические клещи позволяют монтировать трубы диаметром до 32 мм.

Наличие дополнительных функций

Дополнительная функциональность обеспечивается несколькими опциями:

• Система OPS – обеспечивает оптимизацию прилагаемых усилий за счет встроенных фиксаторов ступенчатого типа.
• Система APS – обеспечивает равномерную нагрузку на гильзу фитинга в зависимости от ее диаметра.
• Система APC – осуществляет автоматический контроль полноты опрессовки гильзы за счет блокировки раскрытия пресс-головки до её полного сжатия.

Фирма-изготовитель

Самые дорогие модели выпускаются рядом европейских производителей (Бельгия, Германия), причем их стоимость в большей степени зависит не от технических параметров оборудования, а от известности брэнда. Тем не менее, можно найти вполне приличные функциональные итальянские и турецкие модели по достаточно доступным ценам.

Китайские пресс-клещи традиционно находятся в низшей ценовой категории, но при этом они неплохо справляются с небольшими объемами работ.

Технические характеристики ручных пресс-клещей, которые можно купить в России

Модель	REMS Эко-Пресс	VALTEC VTm-293	FORApress	STC 500
Страна	Германия	Италия	Турция	Китай
Мах диаметр	до 26 мм	до 32 мм	до 32 мм	до 26 мм
Примерная стоимость	19.800 руб.	7.700 руб.	9.500 руб.	3.300 руб.

Дополнительная комплектация

• REMS Эко-Пресс — стальной кейс с набором вкладышей 16, 20, 26.
• VALTEC VTm-293 — сумка с набором вкладышей 16, 20, 26, 32.
• FORApress — пластиковый кейс с набором вкладышей 16, 20, 26, 32.
• STC 500 — пластиковый кейс с набором вкладышей 16, 20, 26.

Советы покупателям

Несмотря на большой выбор опрессовочного инструмента, его приобретение домашним мастером для личного использования в большинстве случаев не представляется оптимальным.

Даже дешевизна ручных китайских моделей не спасает положение, поскольку после прокладки трубопровода инструмент может совсем не пригодиться. Получается, что его покупка для проведения небольшого разового объема работ по монтажу или ремонту явно нецелесообразна.

В данной ситуации лучшим вариантом станет аренда на несколько дней в прокатной фирме, что обойдется в любом случае дешевле самой покупки клещей. При этом у вас появляется возможность за небольшие деньги подобрать качественные пресс клещи для металлопластиковых труб с подходящими параметрами.

Еще одним вариантом может стать покупка клещей вскладчину с соседями или знакомыми, которым тоже в перспективе может понадобится инструмент. В этом случае вы сможете пользоваться им поочередно по мере необходимости.

При подборе пресс-клещей необходимо учитывать их основные технические характеристики и максимальные размеры применяемых при монтаже МП труб. Для этого следует внимательно изучить паспорт устройства и проверить наличие сертификата качества на изделие.

Следует помнить, что использование ненадежного инструмента может привести к плохому качеству соединений и вызвать в дальнейшем серьезные проблемы при эксплуатации трубопроводов.

Основным источником обогрева в системах отопления квартир и частных домов являются радиаторы, отдающие тепло со своей наружной поверхности в окружающее воздушное пространство. Как подключить радиатор отопления к системе, не прибегая к помощи сторонних специалистов.

Кран Маевского для чугунных радиаторов: обзор устройства для стравливания воздушных пробок из систем отопления.

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика. В остальных случаях лучше пользоваться электрическим насосом.

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

• Приемлемая стоимость, что делает их доступными для многих потребителей;
• Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
• Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
• Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением, которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Электрические помпы развивают усилие до 500 бар. Эти агрегаты, как правило, встраивают в магистраль или подсоединяют к любому отверстию. В основном шланг подключают к крану, через который заполняли теплоносителем трубу.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

(2 голоса, среднее: 5 из 5)

Краткие выдержки из нормативной документации, правила и СНиП по опрессовке отопления.

Анализируя статистику задаваемых Вами вопросов и понимая то, что многие вопросы по опрессовке системы отопления для большинства нашей аудитории остаются непонятными для Вас мы решили сделать выборку из необходимых пунктов и Правил опрессовки, утвержденным Министерством Топлива и Энергетики РФ и СНиП.

Все СНиП и правила содержат информацию более чем на 100 страниц, в которых порой сложно разобраться, поэтому чтобы облегчить задачу для Вас, чтобы можно было посмотреть, а при необходимости сослаться на нужный пункт конкретного нормативного документа, мы обработали применяемые нормативные документы и в кратком виде выложили на сайт. Пояснения к Правилам и СНиП можно посмотреть в статье: «Нормы и правила проведения опрессовки системы отопления»

Как это делается?

Общая схема гидропневмоиспытаний выглядит следующим образом:

1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.
3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

Опрессовка системы отопления воздухом

Обычно используют следующие точки подключения:

• Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
• Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
• Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

Если проверке подвергалась система отопления, Акт о гидропневмоиспытаниях подписывается представителями теплосети и организации, осуществляющей теплоснабжение. Далее инспектор проверяет теплоноситель на жесткость.

Данные о порядке проведения опрессовки трубопроводов, технологических схемах этого процесса и технике безопасности содержатся в соответствующих разделах следующих СНиП:

• СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
• СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
• СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

• в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
• чугунная канализация: 1,5 атм.;
• безнапорные полимерные трубы: 1,5 – 2 атм.;
• системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
• узел ввода (в централизованных системах): 10 атм.;

При опрессовке системы отопления в частных домах достаточно давления до 2 атм. (выше нагнетать нет смысла: на этот уровень обычно настраивается аварийный клапан).

Разновидности

Сегодня, на рынке представлено большое разнообразие пресс-фитинговых соединений для металлопластиковых, из сшитого полиэтилена, стальных и медных труб.

Неразъемные. Установка такого вида фитингов предполагает использование гидравлической пресс-машины с микропроцессорным управлением. Ручной аналог этого устройства — пресс-клещи.

Соединение металлопластиковых труб при помощи неразъемных пресс-фитингов

В свою очередь неразъемные пресс-фитинги подразделяются на следующие виды:

• тройники;
• уголки;
• соединительные муфты.

Используя любую из этих деталей, можно соединить два участка, например, металлопластиковых труб. На выходе вы получите прочное соединение.

Процесс установки пресс фитингов заключается в последовательности следующих этапов:

• изначально нужно обработать торцы трубы;
• затем на одно ее окончание надеть обжимную муфту;
• вставить штуцер;
• и заключительный этап: посредством специального инструмента нужно обжать муфту.

Компрессионные. Главное достоинство таких фитингов заключается в простом монтаже. К тому же подобные соединения получаются очень надежными и прочными. После демонтажа компрессионные пресс-фитинги можно использовать еще неоднократно.

Фитинги, принадлежащие к этому, виду сконструированы из: штуцера, обжимного кольца, накидной гайки.

Компрессионный пресс-фитинг для медных труб LUXOR TR 91/AC 15 мм

Монтаж компрессионных пресс-фитингов:

1. Сначала вы должны определиться с длиной трубы. Для этого требуется замерить участок, где она будет располагаться, и к полученному значению прибавить 10 см и отрезать трубу.
2. После надо обработать трубы калибратором. Таким способом вы подготовите края трубы для установки фитинга.
3. На трубу надеваются разрезанные кольца и гайки.
4. После этого штуцер надо смазать силиконовым материалом для того, чтобы надеть трубу.
5. И последний штрих — закрутить гайку и подтянуть ее гаечным ключом.

В случае поломки компрессионные фитинги не обязательно менять полностью — достаточно достать износившуюся часть устройства и установить новую.

Аксиальный фитинг с надвижной гильзой PRO AQUA для соединения труб РЕ-Х и PE-RT

Цанговые. Такой вид соединений — самый дорогостоящий. Высокая цена объясняется тем, что сборку и разборку соединения можно осуществлять сколько угодно раз. Цанговые фитинги используют для обустройства системы отопления, подачи как горячей, так и холодной воды. Состоят они не только из резьбы, но и специального уплотнительного кольца — цанги, благодаря которому обеспечивается герметичность соединения двух труб.

Строение цангового фитинга: обжимное кольцо, основная часть, которая сделана из латуни, уплотнительная резиновая прокладка.

Устройство цангового пресс-фитинга

К разъемным цанговым соединениям относятся: крестовины, переходники, тройники и другие детали.

Стоит отметить, что в качестве тройников могут выступать не только цанговые, но и обжимные фитинги. Используя подобные соединения в системе можно выполнять любое ответвление. По способу изготовления они могут быть обычными и комбинированными. Вторые, в свою очередь, подразделяются на изделия с: наружной резьбой, внутренней резьбой, накидной гайкой.

Крестовина похожа на тройник. При помощи его на одном трубопроводе можно создавать сразу две ветки.

Монтаж цанговых пресс-фитингов:

• делается предварительная разметка мест установки деталей на трубах;
• при помощи трубореза или специальных ножниц надо отрезать необходимую длину трубы, ее края надо очистить от неровностей и заусенец;
• далее снимается кольцо и гайка из фитинга и надеваются на подготовленную часть трубы;
• на штуцер фитинга устанавливается труба, затем она выравнивается, а обжимное кольцо возвращается на свое место;
• вручную закручиваются гайки, а после затягиваются ключом.

Где взять в аренду, выбор инструмента

Приобретать специфическое оборудование целесообразно в торговых центрах, у авторизованных дилеров или проверенных поставщиков. Это объясняется тем, что стоимость, даже простого ручного инструмента, приближается к 10000 рублей. Появились подделки, которые, в первую очередь, всплывают на рынках.

Прежде чем приобретать оборудование, необходимо оценить экономическую эффективность покупки. Если стоит задача: обвязать трубопроводом двух- или трёхэтажный особняк, то инструмент себя оправдает (окупится). При небольших объёмах (10–20 стыков), стоит задуматься о возможности аренды приспособления.

Услуги аренды предоставляют:

1. Специализированные предприятия, предоставляющие на срок промышленное и строительное оборудование. Срок аренды начинается от 2–3 часов и более.
2. Торговые предприятия, реализующую сантехническую продукцию и оборудование, например, на строительных рынках.

Некоторые фирмы, с целью привлечения клиентов, могут предоставить в аренду оборудование бесплатно. Но, для этого необходимо закупить товар на определённую сумму.

Совет! Несмотря на простое устройство и лёгкость применения, необходимо соблюдать элементарные правила безопасности. Например, при подготовленном инструменте не следует подправлять пальцами гильзу, прокладку. Результат, – защемлённый палец.

Как работать с инструментом

Технология работ с помощью пресс-клещей несложна и не вызывает затруднений.

Правила техники безопасности

Освещение должно быть достаточным. Нельзя работать на пределе досягаемости, когда приходится тянуться, – необходимо подойти ближе или поменять подмости. Не допускаются манипуляции с лестниц.

Нельзя вставлять пальцы внутрь головки. Запрещается работа неисправным электроинструментом. Нельзя допускать загрязнение аппарата, особенно маслом, смазками, водой и другими скользкими жидкостями.

Нельзя переносить электроинструмент за питающий провод, рывком провода выдергивать вилку из розетки, переносить включенный электроинструмент (когда нажата кнопка «Вкл.»). Очистка и наладка электроинструмента допускается только при отключении от сети. Нельзя подключать электроинструмент с помощью поврежденных шнуров (и вилок), использовать неподходящие аккумуляторы. При работе во влажных помещениях следует использовать аккумуляторные модели или удлинители с устройством защитного отключения (УЗО). В мокрых помещениях и под дождем использовать любой электроинструмент нельзя.

Подготовка труб к соединению

Подготовка труб одинакова для всех видов клещей. Отрезают заготовку нужной длины с помощью ножниц или ножовки. Ножницы предпочтительнее – они оставляют ровный срез без заусенцев. Срез должен быть строго перпендикулярным трубе, не должно быть замятий, сколов, деформаций. Перед тем как обжать соединение, зачищают заусенцы, очищают торец трубы от пыли и грязи. Можно обработать край трубы калибратором, снять фаску.

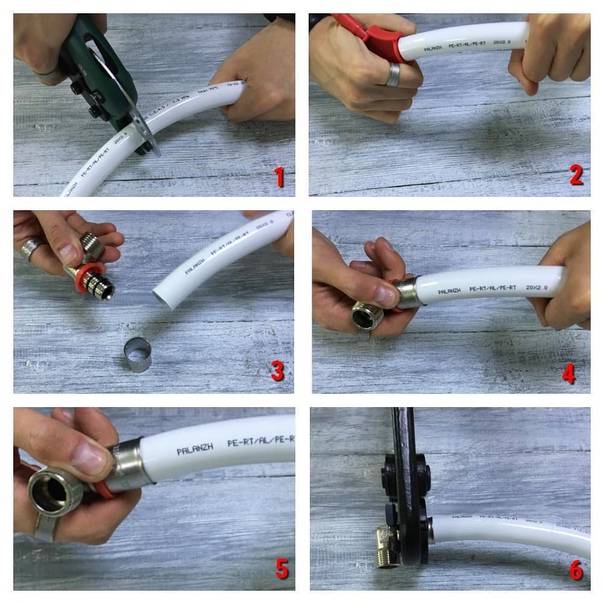

Как провести опрессовку ручным оборудованием

Фитинг разбирают, надевают на трубу, штуцер вставляют внутрь трубы до упора, натягивают на участок трубы со штуцером гильзу. В гильзе есть отверстие, через которое контролируют глубину входа трубы в фитинг.

Перед обжимом разводят рукоятки пресс-клещей на 180°, проверяют, соответствует ли насадка диаметру обжимаемого фитинга. Вставляют фитинг в насадку – гильза фитинга должна находиться в насадке точно перпендикулярно плоскости клещей. С усилием сводят рукоятки клещей до упора – значит, обжим произошел. Разводят рукоятки и вынимают из клещей соединение фитинг-труба. На фитинге должны быть две кольцевых вмятины.

Все тонкости процесса можно увидеть на нашем видео.

Если труба и фитинг неплотно или косо закреплены, штуцер фитинга шатается, обжатие было проведено с недостаточным усилием – фитинг придется срезать и выкинуть, взять новый и провести опрессовку еще раз. А заодно с помощью другого фитинга нарастить трубу. Или взять новую заготовку. Поэтому следует быть внимательным при проведении работ. Особенность прессовых соединителей – использовать их повторно не допускается, соединение будет негерметичным. Перед запуском или зашивкой/заливкой бетоном систему следует испытать при максимальном рабочем давлении.

Советы по уходу за пресс клещами

Всегда очищать клещи от загрязнений по окончании работы чистой сухой тряпкой. После использования проверяют штифт крепления насадки и открытие-закрытие насадки. Насадка – рабочий инструмент, ремонту она не подлежит. Поврежденную насадку выкидывают. Штифт при необходимости смазывают силиконовой смазкой.

Прессовый инструмент хранят в сухом помещении при температуре, равной температуре эксплуатации. Аккумуляторы хранят отдельно от инструмента и металлических предметов.

На гидравлических и электрических моделях раз в несколько лет проверяют давление в гидросистеме, меняют прокладки и фильтры, замеряют время обжима. Эти работы должны выполняться специалистами.

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами). Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Преимущества и недостатки опрессовки

Опрессовка металлопластиковых и иных видов труб позволяет получить неразъемное соединение, которое отличается:

• простотой и легкостью монтажа. Чтобы выполнить соединение не требуется специальных знаний или навыков. Работа может быть проведена даже непрофессиональными сборщиками;
• прочностью соединения. Использование обжимного пресс-фитинга позволяет достичь неподверженности стыка высокому давлению, перепадам давления, внешнему механическому воздействию;
• универсальность. При помощи метода опрессовки можно соединять трубы для строительства различных трубопроводов. Данный метод подходит и для труб отопления, и для системы водоснабжения, и для подводки газа;
• длительный срок службы. При выполнении работы по сборке трубопровода правильно данный вид соединения может прослужить до 10 – 15 лет.

Однако следует отметить, что метод сборки трубопровода с использованием обжимных фитингов имеет и свои недостатки, к которым относятся:

• получение неразъемного соединения. Это означает, что при образовании каких-либо проблем, например течи, выполнить ремонт стыкового соединения невозможно. Для устранения неисправности потребуется полная замена определенной части системы труб;
• невозможность устранения недостатков после выполнения работы. Если в ходе опрессовки произошел сдвиг труб или кольцо обжалось не полностью, то вторичный обжим не допускается. Устранить отсутствие герметичности можно исключительно заменой фитинга и повторным выполнением работы;
• необходимость наличия специального оборудования – пресс-клещей – при помощи которого производится обжим (опрессовка) фитинга.

Стоимость пресс-клещей относительно высокая. Однако для выполнения одноразовой работы в бытовых условиях необходимое оборудование можно взять в прокат.

Советы по выбору

Если вы планируете поменять разводку холодной/горячей воды в квартире или доме, а трубы системы отопления проложены, ручных пресс-клещей вполне достаточно. Если предстоит монтаж системы отопления с большими диаметрами, придется выбрать гидравлическую модель. Если вы регулярно подрабатываете сантехником-монтажником, стоит подумать о приобретении электрического аппарата. Если же нужно поменять систему отопления только в доме, а диаметр магистралей велик, стоит поискать электрический пресс напрокат, ведь стоимость у такой модели немаленькая. В любом случае пресс-клещи используются редко, и для замены одной системы выгоднее брать оборудование напрокат.

При покупке стоит поискать модели известных фирм – оборудование безымянных производителей может выйти из строя в самый неподходящий момент. Срок службы качественных изделий – пара десятков лет (в зависимости от интенсивности эксплуатации). Лучше покупать в супермаркете или фирменном магазине и обязательно сохранять чек.

Комплектация и функциональность

При выборе ручной модели стоит остановиться на варианте «стандарт»: он прочнее. В любом случае в комплект должно входить как можно больше обжимных головок для разных диаметров. Электрические модели предпочтительнее универсальные – работать инструментом с проводом не очень удобно, но при продолжительной работе аккумуляторы садятся, и единственным выходом остается работа от сети.

Лучше модели с пластиковым чемоданчиком, модель с сумкой не так удобна. Нелишним будет нейлоновый ремень для переноски аппарата по стройплощадке.

В дорогих моделях встречаются дополнительные опции:

1. OPS. Обеспечивает увеличение прилагаемых усилий с помощью прогрессивного четырехступенчатого фиксатора.
2. APC. Система, автоматически контролирующая полноту обжима фитинга (блокирует головку пресс-клещей, пока не будет завершен процесс сжатия).
3. APS. Корректирует равномерное распределения усилия по поверхности гильзы фитинга в зависимости от диаметра пресс-фитинга.

Популярные производители и примерная цена

Самые дорогие модели выпускаются Германией, Швейцарией, Бельгией. Италия дешевле, Турция стоит еще меньше. Китай малозатратен, качество так себе, но для работ в небольшом объеме его хватит.

Ручные клещи Rothenberger стоят от 16 до 26 тысяч рублей (зависит от диаметров). Rems с теми же параметрами – от 19 до 50 с лишним тысяч. Китай можно найти и за четыре тысячи, «Валтек», FADO, ФОРА – от 5 тысяч.

Рейтинг ТОП-5 лучших

Пятерка лучших производителей:

Место	Производитель	Страна
1	Rothenberger («Ротенбергер»)	Германия
2	Rems	Германия
3	VALTEC («Валтек»)	Италия
4	FADO	Италия
5	FORApress («Форапресс»)	Турция

Обслуживание соединений на обжимном фитинге

Единственными неудобствами, которые возникают при использовании обжимных фитингов, являются периодический контроль за состоянием накидной гайки и необходимость в регулярном ее подтягивании. Объясняется это тем, что подобного рода изделия являются разборными и, как следствие, требующими тщательного контроля. Вместе с этим предоставляется возможность в любой момент разобрать часть трубопровода и произвести ее замену, не прилагая для этого каких-либо особых усилий.

Качественные обжимные фитинги из латуни можно без какой-либо опаски использовать с любыми системами, состоящими из металлопластиковых труб. Накидную гайку при необходимости можно легко подтянуть самостоятельно, надолго забыв после этого о системе.

Что касается контроля за состоянием гайки, то в этом нет абсолютно ничего сложного, да и к тому же он никогда не бывает лишним. Ведь всегда легче предотвратить аварию, чем тратить потом огромные средства и кучу времени на ликвидацию ее последствий.
