Этапы установки системы:
План. В составлении плана присутствует необходимое согласование места установки батарей, котла, впускного клапана. Разрабатывается соответствующий чертеж отопления, заранее согласованный с органами госконтроля, санкционирующими установку отопительной системы;
После составления плана следующим пунктом является подготовка помещения к безопасной установке котельной
На данном этапе проводится заливка фундамента под котел и важные меры по защите помещения, такие как обшивка стен огнестойкими материалами (асбест, например) Данная мера является обязательной, так как возможные непредвиденные ситуации при установке (поломка, пропуск пара) могут привести к повреждениям вашего помещения;
Важно отметить, что котел монтируется внизу радиатора и труб, так как это создаст условия для прохода пара вверх по системе обогрева. И также позволит конденсату сливаться обратно в котел (если вы выбрали замкнутый тип системы парового отопления);
Монтаж радиаторов – либо методом сварки, либо резьбой; Важно! Соблюдайте герметичность при монтаже, избегая пропуска пара под высоким давлением трубы
Существует риск получения ожогов, а потому стоит обратить пристальное внимание на эти параметры.

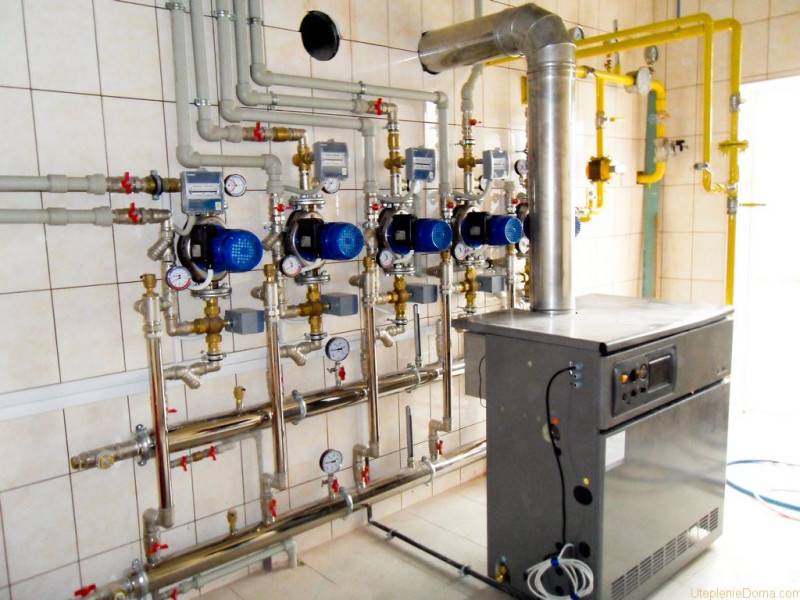

Монтаж котла и последующее его тестирование
В данном случае необходима помощь соответствующих специалистов, которые проведут полноценный запуск отопительной системы в вашем доме с учетом всех показателей и норм
Данный этап очень важен, так как при его игнорировании возможен риск взрыва системы, пропуска пара из труб, что может привести к травмам, ожогам и повреждениям вашего дома и близких.
Технология монтажа парового отопления
Начинают работы с установки отопительного котла. Его монтируют в заранее подготовленном помещении на бетонное основание. В некоторых случаях для оборудования готовят отдельный небольшой фундамент. Прибор устанавливается на основание строго горизонтально, правильность проверяется строительным уровнем. Замеченные погрешности сразу же устраняются.
Поставленный на основание котел соединяется с системой отвода отработанных газов. Соединение должно быть прочным и полностью герметичным. Следующий этап – подвешивание радиаторов. Для этого в обозначенных на схеме монтажа местах вбиваются в стену специальные крюки, на которые крепятся батареи. Если предполагается использование оребренных труб, то закрепляются они.
Оребренные трубы могут использоваться в системах парового отопления вместо радиаторов. Высокие параметры теплоотдачи системы будут значительно усилены за счет увеличенной площади проводящей тепло поверхности
Проверяется прочность закрепления излучателей тепла. Далее можно приступать к обустройству расширительного бака. Он закрепляется в самой высокой точке на небольшом удалении от отопительного котла, лучше всего, чтобы это расстояние по возможности было минимальным. Теперь можно установить группу контрольных приборов. Их монтируют на выходе из котла. Здесь как минимум должны располагаться манометр и клапан сброса.
Все установленное оборудование соединяется между собой трубами. Способ соединения зависит от материала, из которого они изготовлены. В любом случае следует тщательно проверить правильность и надежность выполненных соединений. Для открытых систем в конце магистрали устанавливается резервуар для сбора конденсата и монтируется насос. Патрубок, который идет от него к прибору отопления, должен иметь меньший, чем остальные трубы, диаметр.
Паровой котел подключается к отопительному контуру. При этом обязательно устанавливается вся необходимая запорная арматура и фильтры, которые будут задерживать крупные частички грязи, которые могут содержаться в воде. Если оборудование работает на газе, осуществляется подключение топливной магистрали. Гибкие шланги в этом случае использовать запрещено – только жесткая подводка.
Все соединения выполняются точно по нормативам, чтобы впоследствии избежать возникновения аварийной ситуации
Далее можно провести пробный пуск. Для этого в контур заливается вода, после чего оборудование запускается в работу. Сначала на минимальной рабочей температуре, затем ее постепенно увеличивают, отслеживая при этом правильность работы и целостность системы. При выявлении малейших недочетов оборудование останавливают и ликвидируют все неисправности в его работе.
Почему выбирают отопление паром
Надо признать, что системы отопления паром нельзя отнести к числу очень популярных. Такое отопление, скорее, редкость. Подробно рассмотрим его достоинства и недостатки. К числу первых, бесспорно, относятся:
- Эффективность обогревательной системы. Она настолько высока, что для отапливания помещений хватит небольшого количества радиаторов, а в некоторых случаях можно обойтись и без них: труб будет достаточно.
- Малая инерционность системы, благодаря чему отопительный контур прогревается очень быстро. Буквально через несколько минут после запуска котла в комнатах начинает ощущаться тепло.
- Теплопотери в системе практически отсутствуют, что делает ее весьма экономичной по сравнению с другими.
- Возможность редкого использования, поскольку из-за малого количества воды в трубах система не размораживается. Как вариант может устанавливаться в дачных домиках, куда приезжают время от времени.
Главным же достоинством парового отопления принято считать его экономичность. Первоначальные затраты на его обустройство достаточно скромны, в процессе эксплуатации оно требует относительно небольших вложений. Однако даже при таком количестве достоинств недостатки системы весьма значимы. Связаны они в первую очередь с тем, что в качестве теплоносителя используется водяной пар, температура которого очень высока.
Внутри радиатора парового отопления происходит конденсация водяных паров. В ходе этого процесса выделяется большое количество тепловой энергии, что объясняет высокую эффективность системы
Благодаря этому все элементы системы разогреваются до 100С и даже выше. Понятно, что любое случайное прикосновение к ним вызовет ожог. Поэтому все радиаторы, трубы и другие детали конструкции должны быть обязательно закрыты. Особенно если в доме находятся дети. Высокая температура радиаторов и труб провоцирует активную циркуляцию воздуха в помещении, что достаточно некомфортно, а иногда и опасно, к примеру, при аллергической реакции на пыль.
При использовании парового отопления воздух в комнатах становится слишком сухим. Его пересушивают горячие трубы и радиаторы. Это требует дополнительного использования увлажнителей. Далеко не все отделочные материалы, которыми декорируются отапливаемые таким способом помещения, выдерживают соседство с раскаленными радиаторами и трубами. Поэтому их выбор очень ограничен.
Наиболее приемлемый в данном случае вариант – окрашенная термостойкой краской цементная штукатурка. Все остальное – под вопросом. Есть у парового отопления еще один влияющий на комфорт проживающих в доме недостаток: шум, который производит проходящий по трубам пар. К более значимым минусам можно отнести плохую регулируемость системы. Теплоотдачу конструкции практически нельзя контролировать, что приводит к перегреву помещений.
Паровое отопление относится к потенциально аварийно опасным системам, поэтому к выбору оборудования нужно относиться очень ответственно. Трубы для системы должны быть только металлическими
Варианты решения есть. Первый – установка автоматики, которая будет включать котел при остывании помещений. В этом случае проживающим в доме будет достаточно некомфортно от постоянного колебания температур. Более «щадящий», но трудоемкий способ – обустройство нескольких параллельных веток, которые нужно будет запускать в работу по мере необходимости.
Основной недостаток парового отопления, из-за которого оно мало используется, это его повышенная аварийная опасность. Нужно понимать, что при возникновении порыва из трубы или радиатора под давлением будет бить горячий пар, что крайне опасно. Именно поэтому такие системы сегодня запрещены в многоквартирных домах и реже используются на производстве. В частных же домах они могут быть обустроены под личную ответственность владельца.
Почему собственно печное паровое теплоснабжение
Никто не заставляет именно возводить печь, чтобы сменить ею котел. Однако если печь уже есть, то ставить котел несколько нецелесообразно. Причин этому одновременно несколько:
- дровяное отопление или углем обойдется не очень дорого, чем остальными видами топлива;
- снос печи может вызвать добавочные траты по ремонту, а в некоторых случаях даже капитального;
- управление паровым теплоснабжением ручное, а это означает, полностью исключается риск выхода из строя автоматики;
- теплоснабжение на дровах – это самый хороший вариант для деревенского приватного дома или для дачного домика;
- если газ могут выключить, то печь прекращает работу исключительно при отсутствии дров или угля, а это уже на совести хозяина.
Минусы парового теплоснабжения и способы их устранения
- отопительные приборы от пара греются выше 100°С, благодаря чему они представляют опасность, тем более для детей и зверей;
- система парового теплоснабжения не прекращает работу шумно;
- управление режимом температур затруднено;
- невозможность устройства теплых гидравлических полов.
Первый минус можно убрать, защитив отопительные приборы и поводящие трубы экранами. Есть огромный ассортимент таких декоративных интерьерных элементов из древесины и пластика.
Шум в системе можно намного уменьшить, если применять антишумовые спайдерные крепежи для отопительных приборов при их установке, сам же парогенератор устроить в индивидуальном помещении.
3-ий пункт убрать тяжело. А вот для 4-го решение есть – теплые гидравлические полы при вашем желании можно сменить пленочными инфракрасными.
Внимание! Печку из кирпича с парогенератором нежелательно намечать одновременно под теплоснабжение и приготовление пищи, так как в летние месяцы её все равно задействовать будет нереально. Либо, придется выдумать на тёплый период альтернативный вариант
К примеру, выполнить летнюю печь на чистом воздухе.
Также нельзя применять в системе трубы из пластика, они не выдержат режима температур.
Оценка преимуществ и недостатков
Чем хороша система парового отопления? Ее относительно несложно сделать даже на базе обычной дровяной печи. Это особенно актуально в местностях, где централизованное газоснабжение отсутствует, а дрова или другое твердое топливо вполне доступны.
Пар в качестве теплоносителя значительно опережает воду. Скорость прогрева помещений у него в три раза выше. Кроме того, паровая система отопления едва ли может выйти из строя во время зимних холодов из-за отсутствия нагрева.
Если топка прогорела, вода из системы соберется в накопителе или в теплообменнике, а трубы и радиаторы останутся пустыми. При водяном отоплении промерзание теплоносителя, которым заполнен весь контур, как известно, приводит к разрыву труб.
Наконец, размеры радиаторов парового отопления должны быть значительно меньше, чем для водяных систем, поскольку количество получаемой в результате тепловой энергии возрастает в несколько раз. Это немного сократит расходы на монтаж отопительной системы дома.
Декоративные решетки для радиаторов парового отопления – это не только элемент дизайна интерьера, но и средство защиты от ожогов
На этом список преимуществ паровой системы завершается, и можно переходить к ее недостаткам, которые довольно значимы:
- высокая опасность ожогов;
- повышенный уровень шума при работе;
- сложности с регулировкой работы системы;
- необходимость приобретения дорогостоящих труб и т.п.
Нормами безопасности паровое отопление не рекомендовано для жилых помещений, поскольку представляет высокую опасность для здоровья и жизни проживающих в доме людей.
Так, рабочая температура радиаторов будет очень высокой, при прикосновении к ним можно получить серьезный ожог. Поэтому все радиаторы придется закрыть надежными декоративными решетками.
Обычные ПВХ трубы для такой системы не подойдут, поскольку они должны выдерживать высокое давление и температуру более 100 градусов. Эти же требования предъявляются и к остальным элементам системы. Трубы парового отопления должны быть медными или выполненными из оцинкованной стали.
Медные трубы – идеальный, но совсем не дешевый вариант коммуникаций для систем парового отопления. Для соединения этих труб понадобится сварочный аппарат
В любом случае этот момент бюджетным не назовешь
Вопросам безопасности должно уделяться самое пристальное внимание. Все монтажные работы, например, сварка медных труб, потребуют максимально качественного исполнения
Если соединение прорвет и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги.
Трубы из нержавеющей стали способны выдерживать такие характерные для систем парового отопления нагрузки, как высокая температура и повышенное давление в системе
Еще один недостаток отопления паром – повышенный уровень шума. Чтобы устранить эту проблему, следует правильно выполнить монтаж радиаторов. Их подвешивают на специальных антишумовых кронштейнах. Котел или печь лучше всего поставить в отдельном помещении. Кроме того, медные трубы можно поместить в толще стен, что также снизит уровень шума.
Наконец, регулировать температуру нагрева в комнатах при паровом отоплении немного затруднительно. Нельзя установить терморегулятор и просто уменьшить количество пара. Придется уменьшать количество топлива, что не всегда просто, или проветривать помещения. Перед началом работ по монтажу паровой системы отопления следует все эти моменты учесть.
Почему паровое отопление не находит сегодня широкого применения
Нужно сразу сказать, что паровое отопление запрещено использовать в многоэтажных жилых домах, а также в местах большого скопления людей. Все дело в повышенном уровне опасности подобных систем.
Если в водяном отоплении по трубам течет теплоноситель с максимальной температурой до 70-90 ⁰С, то по коммуникациям парового отопления подается рабочая среда в 130-200 ⁰С. Любой порыв трубы парового отопления потенциально опасен, так как горячий пар может нанести здоровью человека большой вред, вплоть до летального исхода.
Системы парового отопления допустимы к эксплуатации на территории производств, а также жилищных объектов из частного сектора. Если говорить за бытовую систему парового обогрева, владелец объекта устанавливает отопление на свой собственный страх и риск.
Выбор парового котла, труб и монтаж системы
Как сделать паровое отопление самостоятельно, можно узнать, изучая специальную техническую литературу. Перед проведением монтажа следует первым делом выбрать котел для отопления и трубы будущей отопительной системы.
Промышленность выпускает для оснащения частных домов стандартные котлы низкого давления, рассчитанные на 6 атмосфер и температуру пара не более 130°С. Они могут работать на любом виде топлива, но за городом наиболее популярным является отопление на дровах.
Если регион не газифицирован, имеет смысл обустроить отопление от печи.
При приобретении котла следует проконтролировать, чтобы выбранный владельцем жилья котел имел манометр для контроля давления и специальный клапан для сброса сжатого воздуха во избежание формирования воздушных пробок.
Несколько полезных советов
При монтаже системы парового отопления следует помнить, что все ее элементы должны выдерживать высокую температуру, более 100 градусов. Например, обычный мембранный расширитель в качестве резервной емкости на случай увеличения объема теплоносителя не подойдет, потому что его максимум – это 85 градусов.
Дымоход печи, в которую встроен теплообменник, будет быстрее загрязняться, чем у обычной печки. Поэтому прочистку дымохода нужно планировать и выполнять чаще.
Печь с теплообменником при желании можно использовать также для приготовления пищи, но это не слишком удобно. В летний период, когда отопление не нужно, эту печь разжигать нельзя. Придется искать альтернативу. Проще, если для кухни в доме устроена отдельная удобная печь.
О том, как спроектировать и собрать систему парового отопления собственными руками, подробно описано в этой статье, рекомендуемой нами к прочтению.
https://youtube.com/watch?v=cybaXxNIq9Q
Два вида систем парового отопления
Вопрос, как сделать паровое отопление своими руками, можно решить двумя способами – вернее сказать, что существует два типа паровых отопительных систем, которые с успехом применялись (да и сейчас иногда используются) для обогрева частных домов и производственных помещений. Это открытая и закрытая системы, о которых мы поговорим немного подробнее.
- Закрытая система парового отопления своими руками строится по такому же принципу, как и стандартный отопительный контур водяного теплоснабжения дома – имеется подача теплоносителя и, соответственно, обратка, по которой конденсат стекает в котел для последующего цикла преобразования в пар. Основным преимуществом данной системы обогрева является экономный расход жидкости – она никуда не исчезает из системы, а только преобразуется из одного агрегатного состояния в другое. Что касается недостатков, то их практически нет, если, конечно, не считать увеличенный диаметр обратного трубопровода для сбора конденсата, который котел не успевает физически перерабатывать в очередную порцию пара – это своего рода расширительный бак, который несколько портит внешний вид помещения.
Открытое паровое отопление своими руками. В отличие от предыдущего решения вопроса, как провести паровое отопление в доме, этот вариант не предусматривает закольцованное движение теплоносителя по трубопроводам – здесь конденсат просто сбрасывается в накопительный резервуар, где он аккумулируется и по достижению определенного уровня отправляется посредством насоса в котел. Как вариант, если вопрос в оплате за потребленные водные ресурсы остро не стоит, конденсат вообще можно сбрасывать в грунт или еще куда-либо.
Можно ли сделать отопление от печи
Для получения тепла от пара используют различные виды топлива. С учётом этого выпускаются котлы с разными конструкционными особенностями.
Если предполагается использование твёрдого топлива, то встраивается колосниковая решётка, для газа устанавливаются горелки.
Совет! Если остывающая в трубопроводе вода выделяет в окружающую среду только 120 кДж, то килограмм пара, превращаясь в воду, отдаст 2 тыс. кДж. Эта разница сохраняет позиции за паровой конструкцией, хотя она и небезопасная.
Есть варианты для попеременного применения газа, дров или угля.
Но самым практичным считается устройство парового отопления на базе имеющейся печки. Разработаны специальные методы переделки печей для парового обогрева домов и теплиц.
Необходимое оборудование
Для системы обогрева паром нельзя использовать пластиковые трубы, так как в местах соединений они могут не выдержать давления и начать пропускать пар. Лучше всего если провести своими руками с помощью медных, благодаря тому, что они являются самыми прочными и надежными. К тому же способны переносить высокое давление парового отопления. Соединяются между собой высокотемпературной пайкой. Можно сделать всю схему из нержавеющих или оцинкованных труб, они также прочны и закрепляются друг с другом резьбой. Стальные тоже отлично подойдут, монтируются сваркой, но если производитель не провел специальную обработку металла, то они быстро начнут ржаветь.
Прежде чем выбрать котел для отопления, следует рассчитать требуемую мощность, так, если площадь дома не более 200 м2, то достаточно 25 кВт, для 200-300 м2 – 30 кВт, 600 м2 – 60 кВт. Для кирпичной печи теплообменник можно сделать своими руками, потребуются металлические трубы, стенки которых имеют толщину не менее 2,5 мм, и сварочный аппарат. Работы по сварке труб необходимо провести правильно, чтобы не было щелей. 1 м2 обеспечит мощность, равную 9 кВт. После сборки проверяется качество сварки, залив внутрь воду: если будет течь, она сразу же станет заметной.
Список необходимых элементов для схем с паровым отоплением:
- теплообменник (печь или электрический парогенератор);
- чугунные или стальные радиаторы (для каждого окна) и кронштейны к ним;
- подводящие и отводящие трубы;
- соединители, колена;
- хомуты;
- конденсатоотводчики (чтобы пар не проникал в отводящую трубу);
- вентили для слива и клапаны для выпуска воздуха;
- манометр;
- клапан для уменьшения давления;
- расширительный бачок;
- насос.
Как правильно собрать своими силами?
Сначала составляется подробный план, учитывающий длину труб, расположение котла и всех нагревательных элементов, в том числе кранов, клапанов, поворотов, бачка и так далее. Особенно внимательно продумывается место для кирпичной печи и дров, так как перенести ее будет крайне сложно. Котел встраивается в кладку и устанавливается на месте топки. После этого необходимо провести монтаж радиаторов под окнами, сделать подсоединение отводящих и подводящих труб с теплообменником. Если для отопления выбрана схема естественной циркуляции теплоносителя, то нужно предусмотреть их уклон на 3 мм каждый 1 м. На всех радиаторах следует сделать вентиля для отвода воздуха из системы обогрева. Паровой котел обязательно должен быть снабжен манометром, для проверки уровня давления в трубах.
Также рекомендуется возле каждого радиатора установить запорные краны и в самом начале всей схемы. В конце системы парового отопления необходимо провести установку бака для стека конденсата, с которого под уклоном выводится труба для вывода воды обратно в теплообменник. Для этой цели не советуется устанавливать мембранные расширители, так как они могут выдерживать температуру не более 85°С. Если схема отопления принудительная, то в конце отводящей трубы монтируется насос.
Полезные советы
Способ отопления частного дома с помощью кирпичной печи и твердого топлива, как, например, угля и дров, имеет несколько недостатков. В дымоходе будет постоянно скапливаться сажа, поэтому со временем нужно его прочищать, иначе дым пойдет внутрь помещения. К тому же из-за отсутствия тяги трудно разжечь дрова, особенно если они сырые или уголь плохого качества. Если схема системы естественная, то монтаж кирпичной печи следует провести в низшей точки здания с хорошей вентиляцией, чтобы конденсат мог стекать.
Обязательно стоит ставить клапаны для сброса давления, это поможет избежать опасных ситуаций. Устанавливая электрический парогенератор, нужно учесть, что в случае отключения сети прекратится обогрев помещения, для этого рекомендуется иметь аварийный генератор. В деревянных домах также можно сделать паровое отопление, но с соблюдением мер пожарной безопасности и защиты бревен от перегрева. Особенно внимательно стоит отнестись к клееному брусу, так как под воздействием значительных перепадов температур клей потеряет свои основные свойства, что может привести к порче древесины. Стены и потолок в комнате для печи должны быть отделаны только негорючим материалом. Пол для парового котла на твердом топливе лучше сделать из бетонной стяжки.
Дата: 1 июня 2016
Как правильно рассчитать паровую систему
Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления. Есть 2 варианта:
- произвести расчет основных компонентов парового отопления своими силами;
- обратиться за помощью к профессионалу – проектировщику.
Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.
Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.
Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.
При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление
Радиаторы подбирают в зависимости от требуемой мощности
Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром
Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть
Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.
Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди
Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.
Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.
Можно подсчитать мощность котла для 3-х комнатного домика с высотой потолков 2,6 м. Сначала надо вычислить площадь комнат:
- площадь 1-й комнаты: 5*2,95=14,75 м2;
- 2-й: 3*2,45=7,35 м2;
- 3-й: 2*5,4=10,8 м2.
Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3. Теперь полученный объем умножить на потребности в тепле: 57,02*40 Вт=2288 и добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.
Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.
Причем, нужно покупать агрегат на 20-30% превышающий вычисленный размер мощности. На практике специалисты советуют брать котел не менее, чем на 30% мощнее, чтобы он не работал на предел своих сил.
Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве
Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.
Основные компоненты
Ключевой компонент системы — котел. Основным его предназначением считается преобразование воды в пар. В дальнейшем он переходит в трубопровод.
Котел должен быть достаточно мощным, чтобы потянуть одновременно два этажа
Элементами конструкции здесь считаются:
- система труб;
- коллекторы;
- барабан.
Паровое пространство
Здесь можно ставить дополнительное оборудование. Оно может быть полезно, если требуется сепарация пара. Интенсивный обмен между паром и водой — основа работы котла. Устройства для обогрева делят на водо- и жаротрубные. В последнем случае нагретые газы движутся в каналах труб, обустроенных в емкости с водой.
Водотрубные модификации работают по немного иному принципу. Здесь движется вода по каналам, построенным внутри камеры с газами. Сначала она нагревается, после чего начинает кипеть. Вода перемещается в естественном режиме внутри котла.
В любых разновидностях котлов действует одно и то же правило превращения воды в пар. Сначала жидкость проводят в резервуар, находящийся в верхней зоне устройства. Далее она перетекает в коллектор и поднимается в расположенный наверху барабан, перемещаясь через область нагрева. Внутри трубы формируется пар, идущий наверх. Он может двигаться сквозь сепаратор, где отделяется от жидкости. Дальше он переходит в паропровод.
Отопление можно без труда установить своими руками
В котле можно использовать различные варианты топлива. В соответствии с этими особенностями конструкция может быть видоизменена. Перемены могут касаться и типа работы камеры сгорания. Допустим, колосниковая решетка потребуется для тех случаев, когда задействуется твердое топливо. В то же время понадобятся особые горелки, если топливо газообразное либо жидкое. Смешанные варианты более удобны и практичны.
Радиаторы и система труб
Показатели температуры в паровой системе находятся в пределах +100…+130°С. По сравнению с водяными они намного выше. Вот почему для обустройства систем похожее оборудование применять не рекомендовано. Это касается труб из полипропилена и металлопластика. Предельные рабочие показатели указанных материалов лежат в пределах +90…+100°С, применять их строго запрещено.
Для магистрального трубопровода допустимы 3 разновидности труб. Стальные считаются наиболее дешевыми изделиями. Им удается выдерживать показатель температуры +130°С.
Конденсат, образуемый внутри деталей, приводит к быстрому разрушению материала труб. Нельзя забывать, что сталь неустойчива к коррозии. Агрессивная среда теплоносителя усиливает этот недостаток. Необходимо соединение с помощью сварки, что требует больших временных и трудовых затрат. Лучше брать трубы из оцинкованной стали. Эти изделия противостоят повышенным температурам и предполагают использование резьбового метода для соединения. Такой подход существенно упрощает рабочий процесс. Единственное, что может послужить препятствием для приобретения таких изделий, — их высокая цена.
Как сделать отопление в доме:
Еще одним идеальным вариантом считаются трубы из меди. Материал пластичный, не боится термического воздействия, прочный, не подвержен коррозии. Чтобы соединить медные компоненты, прибегают к пайке. Медный трубопровод долговечный, однако стоит дорого.
