Паспорт заземляющего устройства: содержание и правила заполнения

Необходимость составить паспорт заземляющего устройства обусловлена законодательно. Согласно нормативным данным ПТЭЭП, паспорт заземляющего контура содержит:

  • основные технические характеристики устройства;
  • данные о произведенных проверках надлежащего эксплуатационного состояния системы заземления.

Стандартизация наличия такого документа аргументирована его основной задачей.

Для чего нужен паспорт

В паспорте заземляющего комплекта фиксируются данные об особенностях монтажа защитного заземления электроустановок, ориентированные под структурные характеристики разного типа объектов.

Существует несколько типов систем заземления и технологий его производства. Выбор оптимального варианта осуществляется исходя из анализа различных аспектов (удельное сопротивление разного вида грунтов, климатические изменения сопротивления грунта и т. п.). Используя паспортные данные, специалист сможет подобрать максимально подходящий заземляющий комплект под конкретную схему.

При возникновении некоторых спорных вопросов специализированным органам контроля можно беспроблемно предоставить все зафиксированные данные.

Паспорт на заземление: какие сведения содержит

В документе отображается не только разного рода техническая и расчетно-исследовательская информация о контуре заземления, а и дополнения — это все схемы заземления.

Стандартное структурное содержание паспорта:

  1. Обложка.
  2. Технические параметры устройства.
  3. Значительное количество таблиц. Вносятся следующие табличные данные:
    • Материалы о визуальной проверке (данные о коррозии, дефектах и предположения по вариантам устранения неполадок).
    • Результаты всех осмотров.
    • Описание проведенных ремонтных работ.
    • Данные, которые отображены в специальных протоколах и актах. Документы о проведении измерений или испытаний отдельно прилагаются к паспорту.
  4. Дополнительные сведения:
    • Данные о возможной связи с аналогичными заземляющими устройствами или различными коммуникациями.
    • Дата ввода заземляющего оборудования в эксплуатацию.
    • Все основные параметры устройства.
    • Сопротивление растекания тока заземлителя.
    • Сопротивление грунта и металлосвязи.

Прописываются дополнительные сведения, если есть необходимость в их фиксировании — это не общеобязательно.

Принцип внесения результатов проверки

Осмотр заземления специалистом должен проводиться 1 раз в полгода

Очень важно отображать результат каждой проверки в таблице

Основной момент, на который обращается внимание при проведении такого осмотра, — стойкость заземлителей к коррозии

На местах соединения электроустановки с заземляющим устройством не должно быть никаких обрывов. Проверяется контакт всех элементов цепи. Может потребоваться вскрыть грунт для измерения электрического сопротивления устройства и для осмотра состояния заземляющей цепи. Результаты заносятся в соответствующую таблицу. Периодичность подобного осмотра — не реже одного раза в 12 лет.

При обнаружении определенных неисправностей с заземляющим оборудованием специалистами будет начата работа по их устранению. На этом этапе часто применяется переносное заземление.

Паспорт для переносной модели

Посредством переносной модели заземления реализуется безопасность производства электромонтажных или ремонтных работ на выключенном электрическом оборудовании. Все подобные устройства соответствуют ГОСТу.

Законодательно утверждено требование по оформлению паспорта на такие аппараты. Структура технического документа переносной модели очень похожа с аналогичным документом электрического оборудования.

Стандартизация паспортных данных переносной модели заземления:

  • технические параметры и характеристики устройства;
  • данные о приемке изделия;
  • разрешения на его эксплуатацию;
  • гарантии производителя устройства;
  • условия его хранения;
  • меры безопасности во время работы с ним.

При правильном устройстве такая переносная модель заземляющего оборудования — основное средство защиты во время работ с электроустановками в цепях без постоянных ЗУ (до 1кВ).

Вся техническая документация по защите электрифицируемого объекта составляется с учетом профильных норм и правил. Ответственный подход к проектированию, электромонтажу заземления и надлежащему документальному фиксированию результатов таких работ послужит гарантией максимального уровня безопасности для элементов электрической сети и ее пользователей.

паспорт заземляющее устройство

Паспорт молниезащиты

Что это такое паспорт молниезащиты?

Паспорт молниезащиты – это документ, который передается Заказчику (владельцу здания или сооружения) от монтажной или осуществляющей проверку (контрольные испытания) системы молниезащиты и заземления организации, с данными визуального контроля, проверок и замеров элементов системы на предмет соответствия их требованиям проекта и нормативных документов (базовых РД 34.21.122-87, СО 153-34.21.122-2003 и других). Эта организация должна иметь аттестованную электрическую лабораторию и необходимые для контроля и проверки приборы, поверенные должным образом.

Когда необходима паспортизация?

Ее проводят во время приёмо-сдаточных работ, сличительных или контрольных испытаниях, а также по истечении определенного срока службы на соответствие эксплуатационным характеристикам.

Документ в последнее время требуют представители инспектирующих ведомств, в особенности пожарный и газовый надзор.

Что включает в себя документ

Паспорт молниезащиты содержит следующие блоки:

  • Титульный лист
  • Протокол №1 визуального осмотра
  • Протокол № 2 проверки переходных сопротивлений элементов системы молниезащиты
  • Протокол №3 проверки сопротивлений заземлителей и заземляющих устройств
  • Схемы с обозначением контрольных точек измерений

Обязательно прикладываются копии свидетельства о регистрации (аттестации) электролаборатории и поверочные свидетельства на контрольно-измерительные приборы, которыми производились измерения.

На всех протоколах и титульном листе обязательно расписываются ответственный ИТР и руководитель электролаборатории.

Как заполнять протоколы измерений

Протокол визуального контроля

Включает следующие отметки:

Соответствие монтажа проектной документации
Соответствие требованиям нормативной документации в разрезе молниеприемная часть, токоотводы, заземляющее устройство с указанием конкретных пунктов правил
Выявленные нарушения или замечания, не мешающие эксплуатации, но на которые требуется обратить внимание
Общие заключение о дальнейшей эксплуатации или приемки

Протокол проверки переходных сопротивлений

Замеры делают, двигаясь от молниеприемной части к заземлителю, в местах соединений проводника с молниеприемниками, с металлическими элементами здания и арматурой, а также между собой. Обычно это места сварки или установки соединителей, держателей, клемм и других элементов крепления.

Необходимо обязательно указать:

  • цель испытаний (приемно-сдаточные, сличительные, контрольные испытания, эксплуатационные, для целей сертификации)
  • климатические условия (температуру, влажность воздуха, атмосферное давление)

В результате в таблице указывают места проведения замеров и элементы системы для которых они производились, количество однотипных точек и собственно значение сопротивления.

Обязательно далее следует информация о приборе, которым производилась проверка (тип, заводской номер, метрологические характеристики, даты поверок, номер аттестата и орган, его выдавший).

Протокол проверки сопротивления заземляющего устройства

Кроме цели и параметров внешних условий, как в предыдущем пункте, при измерении обязательно вносят следующую информацию:

  • Вид и характер грунта
  • Удельное сопротивление грунта
  • Номинальное напряжение электроустановки
  • Режим нейтрали

Результаты измерений заносят в таблицу:

  • Место измерения с указанием точки измерения на схеме
  • Измеренное значение сопротивления
  • Коэффициент сезонности
  • Приведенное окончательное значение сопротивление

На основании данных измерений делаются выводы и заключение о соответствии полученных значений требованиям нормативов.

Как и в предыдущем протоколе заполняется таблица с параметрами измерительных приборов.

Сопротивление заземления молниезащиты

Сравнивается удельное сопротивление различных грунтов. Как конфигурация заземлителя и параметр почвы влияют на качество заземления молниезащиты? Какие требования предъявляют к заземлителям.

Состав системы молниезащиты по стандартам IEC (МЭК)

Кратко о том, что входит в состав комплекса мероприятий по защите от молний и гроз по мнению Международной электротехнической комиссии, а также взаимосвязанные решения в области внешней и внутренней молниезащиты.

Требования к элементам внешней молниезащиты

Какие испытания проходят элементы молниеприемные системы, соединительные компоненты, проводники, заземляющие электроды? Описание методик проверки, имитирующих воздействие естественных атмосферных условий и воздействие коррозии на компоненты.

Что такое и для чего необходимы молниезащита и заземление

Атмосферное электричество опасно своей непредсказуемостью. На земном шаре ежегодно происходит до 16 миллионов гроз, то есть около 44 тысяч за день. В результате прямого удара молнии может произойти разрушение зданий, пожары, гибель находящихся на этих объектах или в опасной близости людей. Также следствием может стать отказ или повреждение оборудования.

Разряд молнии в месте пробоя равен приблизительно 30 кВ на 1 см. Молния всегда попадает в то место, где заряженным электронам легче распространяться. Поэтому металлическое острие громоотвода будет скапливать разряды молний, для которых это самый простой путь.

Наиболее молниеопасным периодом года в Российской Федерации является летний сезон, в основном – июль. Как правило, в июле грозы наиболее часты, так как увеличивается высота облаков до 12-14 км над землей, и из-за этого усиливается заряд между ними.

Типы молниезащиты

Устройства молниезащиты (МЗ) являются способом защиты объектов инфраструктуры, которые предназначены для нейтрализации грозового разряда.

Грозовые разряды, которые мы видим в окне, являются уже обратным ходом молнии. Структура МЗ напоминает собой кольцо. Прямой удар – это непосредственный контакт канала молнии со зданием или сооружением , сопровождающийся протеканием через него тока.

Есть и вторичное поражение, связанное с наведением потенциалов на металлических элементах конструкции, оборудования, в незамкнутых металлических контурах, вызванное близкими разрядами молнии и создающее опасность искрения внутри защищаемого объекта.

Занос высокого потенциала — перенесение в защищаемое здание или сооружение по протяженным металлическим коммуникациям (подземным, наземным и надземным трубопроводам, кабелям и т.п.) электрических потенциалов, возникающих при прямых и близких ударах молнии и создающих опасность искрения внутри защищаемого объекта.

Форма протокола измерений сопротивления разрядников

  1. Номинальное напряжение установки ___________________ кВ
  2. Условия при измерении: окружающая температура __________________°С

давление __________ мм рт. ст.; влажность воздуха _________ %

Схема выпрямления _____________________ однополупериодная

двухполупериодная

  1. Паспортные данные разрядников
Завод-изготовительТипНоминальное линейное напряжение одного элемента, кВКонструктивное выполнениеДополнительные данные
Число элементов на фазуНоминальное напряжение элементов на одну фазу, кВ
  1. Результаты измерений
Место установкиФазаПорядковый номер элемента, считая сверхуЗаводской номер элементаСопротивление изоляции, МОм

Показания счетчиков

счетчиков

Паспорт заземляющего устройства

Система заземления должна быть организована для каждой электроустановки с целью обеспечения нормальной работы оборудования и защиты людей от ударов тока при возникновении короткого замыкания в цепи.

В соответствии с ПТЭЭП любой энергетический объект обязан иметь паспорт заземляющего устройства, он составляется на этапе строительства и в котором отражаются основные характеристики заземления. Наша электролаборатория предоставляет услуги по составлению паспорта заземления с последующим ведением Вашего объекта.

Современные цифровые приборы с метрологической сертификацией, и квалифицированные работники, прошедшие обучение и имеющие сертификаты соответствия, качественно выполнят полную диагностику заземления в любое удобное для Вас время.

Основные разделы

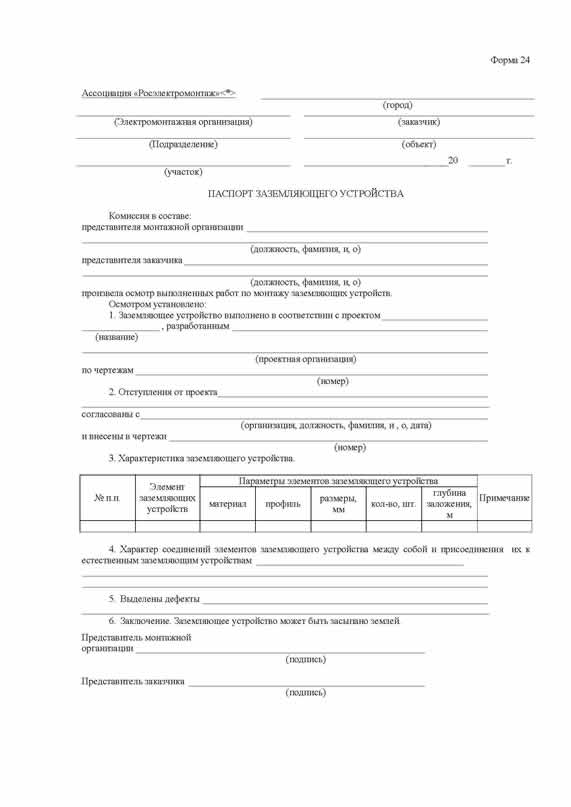

Паспорт на заземляющее устройство имеет стандартизированный ПТЭЭП образец – форма 24, которая содержит следующие разделы:

Титульный лист, содержащий наименование объекта;

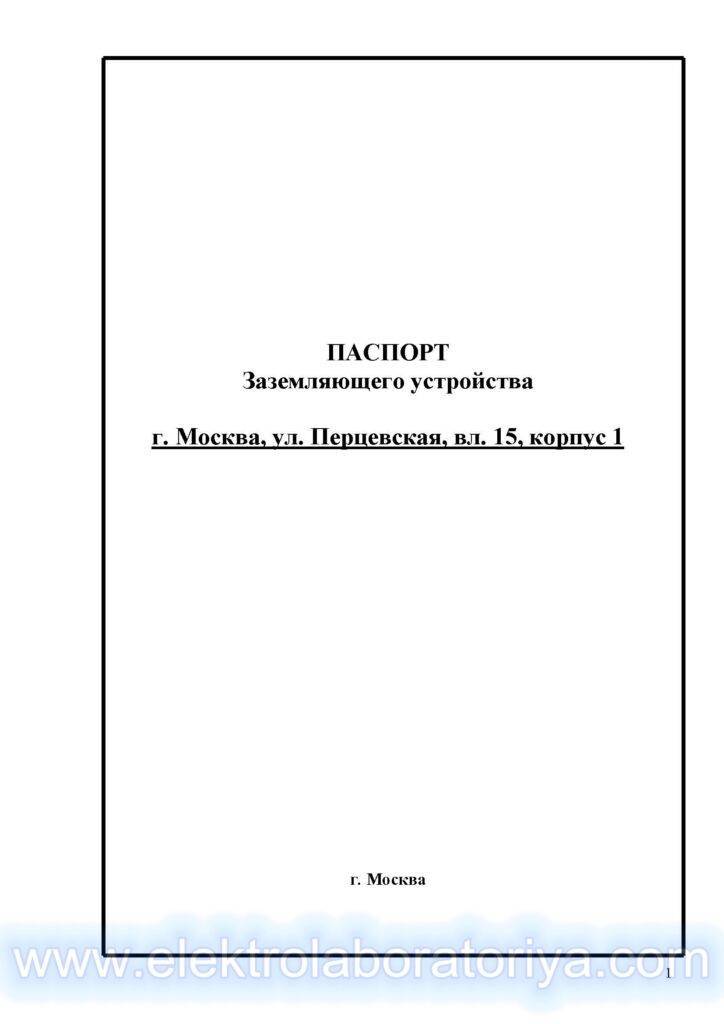

Паспорт заземляющего устройства. Титульный лист

Технические характеристики, в которых отражаются дата ввода в эксплуатацию, удельное сопротивление грунта, описание вертикальных и горизонтальных заземлителей, а также глубина залегания. Эта информация вносится при первом заполнении паспорта на заземление.

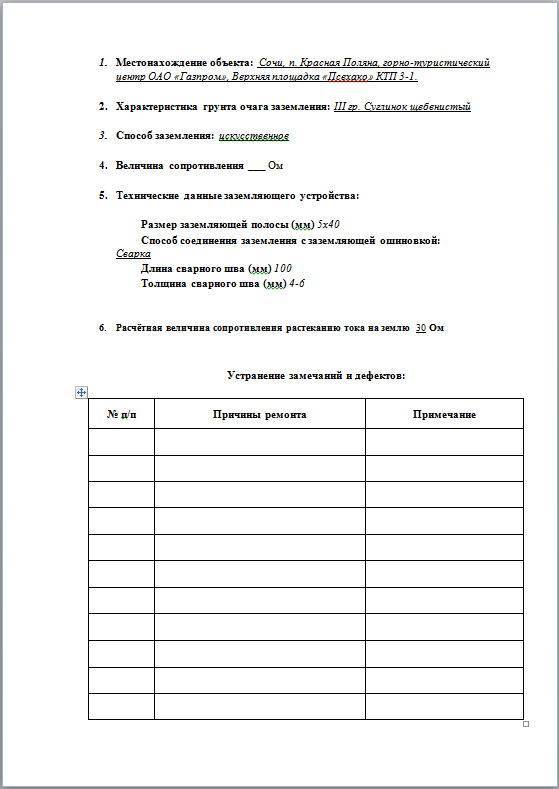

Паспорт заземляющего устройства. Технические характеристики заземляющего устройства

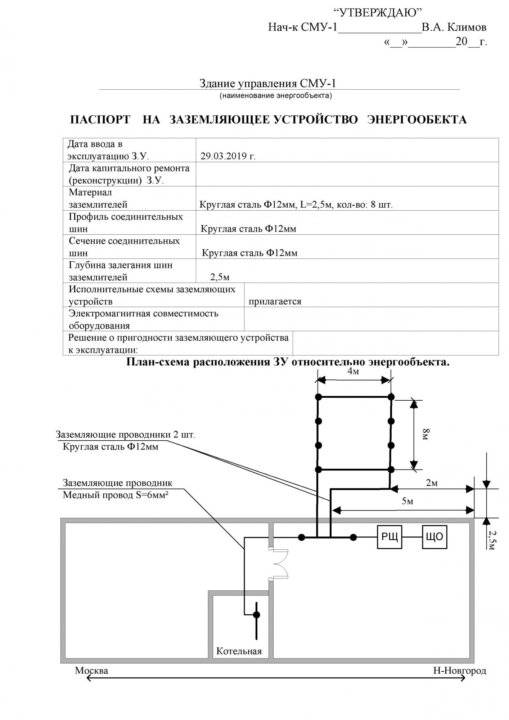

Схема контура заземления с объектными привязками. Она необходима для наглядного представления и удобства внесения изменений при реконструкции системы.

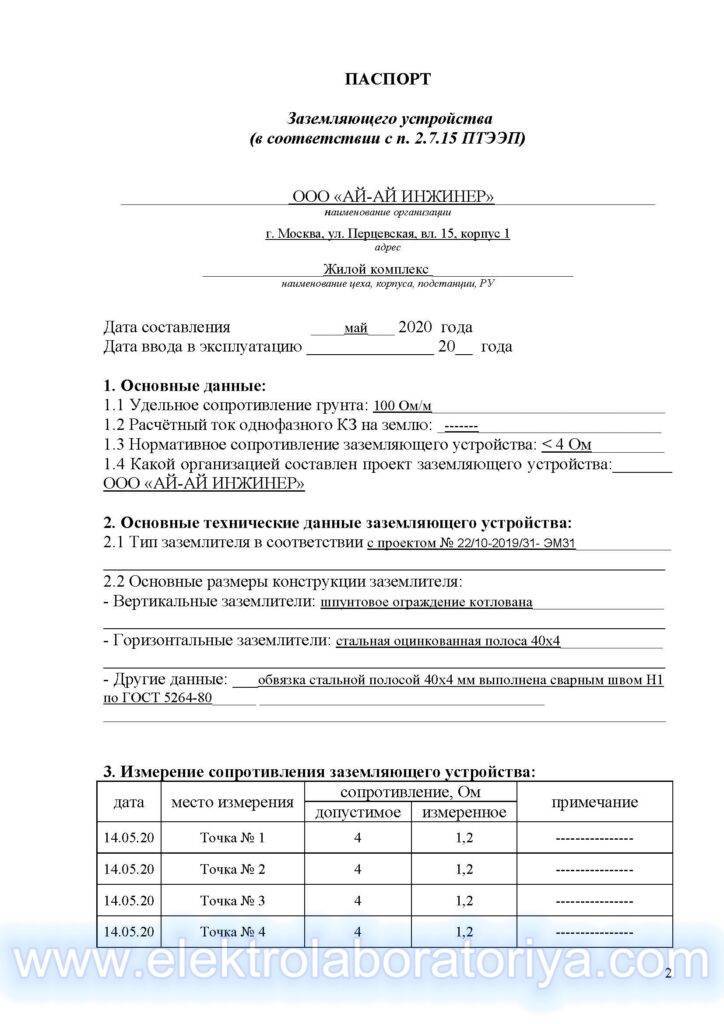

Паспорт заземляющего устройства. Таблицы для мониторинга состояния заземления

Приложения в виде протоколов измерений.

На заметку! Допускается внесение изменений в данную форму под конкретную электроустановку.

Комплекс измерений

В соответствии с разделами паспорта на заземляющие устройства проводятся следующие измерения:

  1. Измерение удельного сопротивления грунта. Данная величина зависит от типа почвы, влажности и температуры, поэтому рекомендуется проводить несколько замеров в разных точках с последующим расчётом среднеарифметического значения. Самые достоверные результаты будут при промёрзшем или сухом грунте, поскольку эти условия являются наихудшими.
  2. Проверка наличия связей контура с оборудованием и между заземлителями. Данное измерение нужно для определения целостности системы заземления.
  3. Далее проводится диагностика ЗУ при помощи генератора и приёмника звуковых сигналов с целью выверки проектной и реальной схемы заземления. Помимо этого, на данном этапе производится частичное вскрытие грунта в базовой точке для определения типа вертикальных и горизонтальных заземлителей, а также оценки качества сварных соединений и степени старения метала.
  4. Последним этапом является замер сопротивления контура заземления специальным цифровым прибором с использованием токового и потенциального электрода. По результатам измерений строится график значений сопротивления в разных точках с последующим определением истинного сопротивления заземляющего устройства.

По результатам всех измерений выдаются протоколы установленного образца, которые прикладываются к паспорту.

Периодичность контроля

Паспорт контура заземления необходимо постоянно актуализировать, поскольку от состояния заземления зависит безопасность персонала и работоспособность оборудования. Осмотр видимых частей и оценка коррозии отдельных элементов проводится раз в полгода.

Полная диагностика заземляющего контура со вскрытием грунта должна проводится не реже одного раза в двенадцать лет.

Все проверки, а также замечания и выявленные дефекты, заносятся в соответствующие таблицы паспорта заземляющих устройств за подписью лица, проводившего проверку.

Также необходимо вносить поправки в исполнительную схему и отражать любые изменения в контуре при реконструкции или частичной замене элементов системы заземления.

Ведение паспорта является обязательным мероприятием при эксплуатации электроустановки.

Если у Вас по каким-либо причинам нет данного документа или объект готовится к вводу после окончания строительства, то наша компания с радостью поможет Вам в подготовке всех необходимых документов.

  Стоимость составления паспорта на заземляющее устройство – 12 000 рублей. Наши специалисты выполнят диагностику в кратчайшие сроки, а протоколы измерений и паспорт будут соответствовать всем требованиям действующего законодательства.

Паспорт заземляющего устройства: какую информацию содержит

Многие владельцы недвижимости, желая обеспечить свой дом всеми средствами защиты, предпочитают приобретать техническое оборудование для этих целей в специализированных магазинах.

Такие устройства проходят проверку при производстве, получают сертификат и соответствуют всем необходимым стандартам.

При покупке следует обратить внимание на паспорт заземляющего устройства, в котором содержатся важные сведения о конкретной модели. В первую очередь следует отметить, что наличие самого паспорта для определенного типа защитного устройства является показателем стандартизации. Основной задачей технического паспорта заземляющего комплекта является фиксирование всех параметров, характеристик, заключений, а также значения результатов после проведения проверки оборудования

В первую очередь следует отметить, что наличие самого паспорта для определенного типа защитного устройства является показателем стандартизации. Основной задачей технического паспорта заземляющего комплекта является фиксирование всех параметров, характеристик, заключений, а также значения результатов после проведения проверки оборудования.

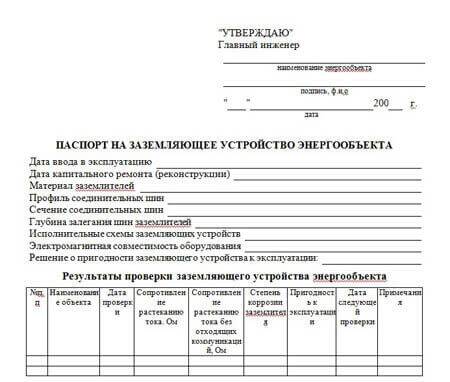

Паспорт на заземляющее устройство

В паспорте всегда указывается дата, когда само защитное заземляющее устройство было введено в эксплуатацию. Также может быть зафиксирована дата его ремонта или реконструкции.

Так при помощи паспорта подобного оборудования можно вести отсчет времени и вовремя сделать проверку, профилактику некоторым деталям или креплениям в системе. У каждого заводского защитного устройства есть рекомендуемый график проведения профилактических работ.

На сегодняшний день есть множество методических указаний по контролю общего состояния электроустановок, в которых можно найти образцы документации таких устройств. Так как заземление делится на несколько видов систем, используя паспортные данные можно подобрать подходящий комплект для конкретной схемы.

Правильно составленная документация на оборудование очень важна для электрической системы жилого здания.

Все записанные протоколы проверок с использованием приборов защитного отключения, примеры испытаний, которые проводились на стадии производства, а также другие важные исследовательские данные позволяют подтвердить надежность определенной заземляющей системы. Зафиксированные данные при необходимости могут быть предоставлены специализированным контролирующим органам.

“Как измеряются показатели сопротивления”

В этом видео вы сможете увидеть как измеряются показатели сопротивления.

Так как паспорт защитного заземляющего устройства является его основным нормативным документом, то он должен содержать исчерпывающий перечень всех необходимых характеристик. Некоторые данные необходимо заполнять самостоятельно после получения результатов проверки, проведя монтаж, или фиксация других показаний.В форме № 24 обязательно должны указываться:

  • наименование используемого объекта;
  • дата ведения оборудования в эксплуатацию;
  • дата проведения капитального ремонта;
  • материал, из которого выполнены электроды;
  • сечение и профиль соединительных шин-проводников;
  • глубина, на которую должны быть размещены заземляющие шины;
  • схема монтажа заземляющего объекта. Она должна быть выполнена в масштабе. Указываются основные магистральные линии производственного заземлителя, оборудования, точек для соединения проводников к рабочему объекту – надземные и подземные места связи;
  • электромагнитное совмещение с оборудованием;
  • данные о результатах пригодности защитного комплекта к введению его в эксплуатацию и визуального осмотра;
  • степень коррозии металла электродов в почве;
  • ведомость о зафиксированных дефектах, которые были обнаружены в ходе монтажа или проверки;
  • сведения о результатах устранения дефектов и неполадок;
  • заключение о пригодности оборудования;
  • значение удельного сопротивления грунта, куда будут заведены электроды, и его тип;
  • данные о возможном напряжении соприкосновения;
  • значение сопротивления связи оборудования с конкретным видом защитного устройства;
  • сопротивление растекания тока;
  • периодичность необходимых проверок;
  • сроки пригодности заземляющего комплекта (при правильном монтаже).

Форма может иметь разный вид (список, таблица), но все необходимые данные обязательно должны быть указаны в соответствующей графе. Обычно на обложке нанесено компактное изображение самого устройства, его принадлежность. При монтаже самодельной конструкции проверку ее работы нужно делать самостоятельно.

Активная молниезащита

Помимо традиционных внешних систем, в настоящее время получила распространение активная МЗ – установка с системой упреждающей стриммерной эмиссии.

Принцип работы основан на упреждении удара молнии посредством формирования собственного искусственного стримера, который направляется навстречу лидеру молнии. Добиться такого эффекта можно, например, с помощью установки параллельной цепочки конденсаторов и разрядников.

Если лидер молнии приблизится к такому молниеприемнику, произойдет рост напряженности электрического поля и пробой разрядников, возникает искровой разряд. Воздух вокруг ионизируется, что способствует появлению восходящих стримеров, причем с опережением подхода нисходящего лидера. Такой интервал опережения является основной характеристикой установки и указывается в ее паспорте.

Так действует активная система в общих чертах. Производители утверждают, что охранительная зона таких устройств значительно превышает традиционную систему внешней МЗ (стержень Франклина). Однако в настоящее время нет надежных доказательств большей эффективности этой системы перед традиционной.

Паспорт для переносной модели

Посредством переносной модели заземления реализуется безопасность производства электромонтажных или ремонтных работ на выключенном электрическом оборудовании. Все подобные устройства соответствуют ГОСТу.

Законодательно утверждено требование по оформлению паспорта на такие аппараты. Структура технического документа переносной модели очень похожа с аналогичным документом электрического оборудования.

Стандартизация паспортных данных переносной модели заземления:

  • технические параметры и характеристики устройства;
  • данные о приемке изделия;
  • разрешения на его эксплуатацию;
  • гарантии производителя устройства;
  • условия его хранения;
  • меры безопасности во время работы с ним.

При правильном устройстве такая переносная модель заземляющего оборудования – основное средство защиты во время работ с электроустановками в цепях без постоянных ЗУ (до 1кВ).

Вся техническая документация по защите электрифицируемого объекта составляется с учетом профильных норм и правил.
Ответственный подход к проектированию, электромонтажу заземления и надлежащему документальному фиксированию результатов таких работ послужит гарантией максимального уровня безопасности для элементов электрической сети и ее пользователей.

Многие владельцы недвижимости, желая обеспечить свой дом всеми средствами защиты, предпочитают приобретать техническое оборудование для этих целей в специализированных магазинах. Такие устройства проходят проверку при производстве, получают сертификат и соответствуют всем необходимым стандартам

При покупке следует обратить внимание на паспорт заземляющего устройства, в котором содержатся важные сведения о конкретной модели

В первую очередь следует отметить, что наличие самого паспорта для определенного типа защитного устройства является показателем стандартизации. Основной задачей технического паспорта заземляющего комплекта является фиксирование всех параметров, характеристик, заключений, а также значения результатов после проведения проверки оборудования.

В паспорте всегда указывается дата, когда само защитное заземляющее устройство было введено в эксплуатацию. Также может быть зафиксирована дата его ремонта или реконструкции. Так при помощи паспорта подобного оборудования можно вести отсчет времени и вовремя сделать проверку, профилактику некоторым деталям или креплениям в системе. У каждого заводского защитного устройства есть рекомендуемый график проведения профилактических работ. По нормам и стандартам Правил технической эксплуатации электроустановок потребителей (ПТЭЭП) каждый вид специализированных комплектов должен иметь технический паспорт. Также к нему должна прилагаться схема монтажа.

Правильно составленная документация на оборудование очень важна для электрической системы жилого здания. Все записанные протоколы проверок с использованием приборов защитного отключения, примеры испытаний, которые проводились на стадии производства, а также другие важные исследовательские данные позволяют подтвердить надежность определенной заземляющей системы. Зафиксированные данные при необходимости могут быть предоставлены специализированным контролирующим органам.

Что еще мы можем сделать для Вас?

  • Измерение сопротивления изоляции. Сопротивление изоляции − это отношение напряжения, приложенного к диэлектрику и самый важный показатель исправности электрического оборудования. Сопротивление изоляции нуждается в периодическом и обязательном измерении. Наша электротехническая лаборатория проводит и тот и другой вид проверок.
  • Проверка сопротивления цепи фаза нуль. Петля «фаза нуль» представляет собой цепь, которая состоит из нулевого и фазного проводов, а также трансформаторной фазы. Электролаборатория «Ермак» проводит измерения петли «фаза−нуль» с целью проверки исправности автоматической защиты от короткого замыкания фазы на землю, корпус или защитный проводник.
  • Электрические измерения. Периодические (профилактические) измерения необходимо проводить в определенные промежутки времени для проверки безопасности оборудования. Временной интервал зависит от вида здания, его назначения, условий его содержания и определяется государственными нормативами.
  • Оформление технического отчета от электролаборатории. Исправные электросистемы, электрооборудование на любом объекте − гарантия безопасности людей, отсутствия аварий. Для проверки их состояния регулярно проводятся профилактические электроизмерения и испытания. По окончании работ наша лаборатория составляет технический отчет для предоставления в органы надзора.

Паспорт заземляющего устройства

Система заземления должна быть организована для каждой электроустановки с целью обеспечения нормальной работы оборудования и защиты людей от ударов тока при возникновении короткого замыкания в цепи.

В соответствии с ПТЭЭП любой энергетический объект обязан иметь паспорт заземляющего устройства, он составляется на этапе строительства и в котором отражаются основные характеристики заземления. Наша электролаборатория предоставляет услуги по составлению паспорта заземления с последующим ведением Вашего объекта.

Современные цифровые приборы с метрологической сертификацией, и квалифицированные работники, прошедшие обучение и имеющие сертификаты соответствия, качественно выполнят полную диагностику заземления в любое удобное для Вас время.

Основные разделы

Паспорт на заземляющее устройство имеет стандартизированный ПТЭЭП образец – форма 24, которая содержит следующие разделы:

Титульный лист, содержащий наименование объекта;

Паспорт заземляющего устройства. Титульный лист

Технические характеристики, в которых отражаются дата ввода в эксплуатацию, удельное сопротивление грунта, описание вертикальных и горизонтальных заземлителей, а также глубина залегания. Эта информация вносится при первом заполнении паспорта на заземление.

Паспорт заземляющего устройства. Технические характеристики заземляющего устройства

Схема контура заземления с объектными привязками. Она необходима для наглядного представления и удобства внесения изменений при реконструкции системы.

Паспорт заземляющего устройства. Таблицы для мониторинга состояния заземления

Приложения в виде протоколов измерений.

На заметку! Допускается внесение изменений в данную форму под конкретную электроустановку.

Комплекс измерений

В соответствии с разделами паспорта на заземляющие устройства проводятся следующие измерения:

  1. Измерение удельного сопротивления грунта. Данная величина зависит от типа почвы, влажности и температуры, поэтому рекомендуется проводить несколько замеров в разных точках с последующим расчётом среднеарифметического значения. Самые достоверные результаты будут при промёрзшем или сухом грунте, поскольку эти условия являются наихудшими.
  2. Проверка наличия связей контура с оборудованием и между заземлителями. Данное измерение нужно для определения целостности системы заземления.
  3. Далее проводится диагностика ЗУ при помощи генератора и приёмника звуковых сигналов с целью выверки проектной и реальной схемы заземления. Помимо этого, на данном этапе производится частичное вскрытие грунта в базовой точке для определения типа вертикальных и горизонтальных заземлителей, а также оценки качества сварных соединений и степени старения метала.
  4. Последним этапом является замер сопротивления контура заземления специальным цифровым прибором с использованием токового и потенциального электрода. По результатам измерений строится график значений сопротивления в разных точках с последующим определением истинного сопротивления заземляющего устройства.

По результатам всех измерений выдаются протоколы установленного образца, которые прикладываются к паспорту.

Периодичность контроля

Паспорт контура заземления необходимо постоянно актуализировать, поскольку от состояния заземления зависит безопасность персонала и работоспособность оборудования. Осмотр видимых частей и оценка коррозии отдельных элементов проводится раз в полгода.

Полная диагностика заземляющего контура со вскрытием грунта должна проводится не реже одного раза в двенадцать лет.

Все проверки, а также замечания и выявленные дефекты, заносятся в соответствующие таблицы паспорта заземляющих устройств за подписью лица, проводившего проверку.

Также необходимо вносить поправки в исполнительную схему и отражать любые изменения в контуре при реконструкции или частичной замене элементов системы заземления.

Ведение паспорта является обязательным мероприятием при эксплуатации электроустановки.

Если у Вас по каким-либо причинам нет данного документа или объект готовится к вводу после окончания строительства, то наша компания с радостью поможет Вам в подготовке всех необходимых документов.

Стоимость составления паспорта на заземляющее устройство – 12 000 рублей. Наши специалисты выполнят диагностику в кратчайшие сроки, а протоколы измерений и паспорт будут соответствовать всем требованиям действующего законодательства.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
