Явление перекоса фаз в трехфазной сети

Перекос фаз в трехфазной сети: причины и последствия

У конечных потребителей сетей централизованного электроснабжения, которое является трёхфазным, применяется напряжение 220 В. Это фазное напряжение. Три фазы распределяются между несколькими потребителями.

Они подключаются к сети не одновременно и с неодинаковыми нагрузками.

Поэтому необходимо использование нейтрали чтобы обеспечивать подачу фазного напряжения каждому потребителю при несимметричной нагрузке в этой трёхфазной сети.

Суть проблемы

Но поскольку существует ограничение по мощности конечных трансформаторных подстанций, при упомянутых выше нагрузках величины фазных напряжений изменяются соответственно нагрузкам.

У более нагруженной фазы напряжение уменьшается например до 195 – 205 В, а менее нагруженной увеличивается до 245 В и более.

Последствием таких нагрузок является ток в нейтрали, который по своей величине может быть близким к току нагруженной фазы.

Как следствие этого – увеличение потерь. Они есть в кабельных и воздушных линиях электропередачи, трансформаторных подстанциях, и даже в высоковольтных ЛЭП питающих эти подстанции.

Особенно характерно такое «смещение нейтрали» – термин, характеризующий фазные напряжения при несимметричных нагрузках в трёхфазной сети, для жилого сектора потребителей электроэнергии.

При этом повышение напряжения является небезопасным для некоторых бытовых электроприборов.

Совет

Используемые в инфраструктуре жилого фонда трёхфазные асинхронные двигатели уже при двухпроцентной асимметрии испытывают дополнительный нагрев обмоток, что заметно сокращает срок службы изоляции.

Причём дальнейшее увеличение асимметрии в разы, то есть всего лишь до 4 – 6% вызывает рост общих потерь почти в два раза. То же относится и к лампам накаливания и люминесцентным лампам.

При повышении напряжения всего лишь на пять процентов спирали в них почти в два раза быстрее перегорают.

Что делать при перекосе фаз?

Чтобы уменьшить смещение нейтрали перед подстанциями рекомендуется устанавливать специальные симметрирующие автотрансформаторы. Схемы включения таких трансформаторов приведены ниже на изображениях.

Приведенные выше схемы применимы также с глухо заземлённой нейтралью нагрузки при отсутствии технической возможности встраивания компенсационной автотрансформаторной обмотки в нулевой провод, соединяя через эту обмотку нагрузку с сетью.

Поскольку увеличение нагрузки например в фазе А вызовет увеличение тока в этой фазе, напряжение на соответствующей последовательно включённой обмотке автотрансформатора тоже увеличится и произойдёт компенсация падения напряжения пропорциональная силе тока нагрузки. Установка автотрансформаторов вблизи распределительной подстанции обеспечивает наилучший эффект. Когда с этой подстанции электроэнергия по разделённым фазам подаётся потребителям, становится возможным симметрирование напряжения.

Работа этих устройств вносит искажения в синусоидальную форму напряжения питающей электросети.

Следствием подобных искажений являются тепловые потери во всех работающих электрических машинах, подключенных к этой электросети.

Компенсация смещения нейтрали с использованием специального автотрансформатора весьма недешёвый способ борьбы с потерями электроэнергии при смещении нейтрали при несимметричной фазной нагрузке. Однако положительный эффект от этого способа получается непрерывно и быстро окупает все расходы.

Как правильно распределить нагрузку по фазам? Как определить фазы в трехфазной сети

РазноеКак определить фазы в трехфазной сети

Это явление, возникающее в трехфазных четырех- и пятипроводных электрических сетях с глухозаземленной нейтралью. Данное состояние сети отличается несимметрией токов и напряжений с разными амплитудами напряжений углами между ними.

Для лучшего понимания и большей наглядности процесса предлагаем сравнить векторные диаграммы напряжений трехфазных сетей. Диаграмма 1 отличается идеальной взаимосвязью линейных и фазных напряжений, на диаграмме 2 хорошо видна несимметрия напряжений сети, т. е. имеет место перекос фаз.

Причины возникновения

В большинстве случаев к этому аварийному режиму приводит неравномерное распределения нагрузки — когда одна или две фазы перегружены. В этом случае высокие токи потребления на них приводят к неизбежному увеличению напряжения на других фазах.

Нередко, причиной несимметрии напряжения сети является неполнофазный режим. опасный не только для нагрузок с питающим напряжением 220 В, но и для трехфазного оборудования. Так, отсутствие одной фазы в линии может привести к возрастанию токов в остальных.

Замыкание одной из фаз с рабочей нейтралью («нулем») и несработка по каким-либо причинам автомата защиты (неисправность, большая длина участка линии между местом КЗ и автоматом и пр.). В этом случае также происходит увеличение Uф на других проводниках.

Способы устранения

Несомненно, лучшим способом предотвращения несимметрии напряжения является планирование равномерного распределения предполагаемой нагрузки по фазам сети еще на стадии проектирования электроустановки.

Для устранения возникшей несимметрии напряжения в ходе эксплуатации электрической сети производят замеры токов по фазам и перераспределением нагрузок (переключение с более загруженных на менее нагруженные фазы) добиваются равных токов потребления.

В быту для обеспечения допустимого напряжения питания отдельных приборов или их группы нередко используют однофазные стабилизаторы напряжения, в трехфазных сетях — соответственно, трехфазные устройства.

Однако, следует учитывать, что выравнивание значения Uф до допустимого с использованием трехфазного стабилизатора неизбежно сопровождается отклонением от нормы на других фазах.

Таким образом, можно говорить об эффективности его использования для предотвращения отклонения напряжения на одной (контролируемой) фазе, но его отклонение от нормы на других может стать вторичной причиной возникновения несимметрии напряжении.

Допустимый перекос фаз

Главным действующим документом, определяющим качество электроэнергии и регламентирующим нормы несимметрии напряжений является ГОСТ 13109-97 (п.п 5.5). Допустимое отклонение соотношений нагрузок, согласно требований СП 31-110 (9.5) — 15% в панелях ВРУ и 30% в распредщитах.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Как правильно распределить нагрузку по фазам?

Каждый владелец трехфазного ввода (380 В) обязан позаботиться о равномерной нагрузке на фазы, дабы избежать перегрузки одной из них. При неравномерном распределении на трехфазном вводе, напряжения на фазных проводах начинают различаться друг от друга, как в большую так и в меньшую сторону.

На уровне однофазного питания (220 Вольт) это может повлечь за собой поломку электрических приборов, из-за повышенного напряжения 250-280 Вольт, или же пониженного 180-150 Вольт. Помимо этого в данном случае наблюдается завышенное потребление электроэнергии у нечувствительных к перекосу напряжений электрических приборов.

В этой статье мы расскажем вам, как выполняется распределение нагрузки по фазам, предоставив краткую инструкцию со схемой и видео примером.

Защитные меры

Применение специальных приборов сможет нормализовать работу трехфазной сети с соблюдением симметричности и добиться для каждой цепи нормальных параметров напряжения. Классический вариант установки необходимого для этих целей прибора – использование стабилизатора напряжения. Достаточно хорошо для бытовых нужд зарекомендовали себя на практике устройства однофазной конструкции. Три таких устройства входят в состав трехфазного промышленного стабилизатора. При этом добиться стопроцентного устранения перекоса не удастся, потому что за устройством закреплена одна фаза, и процесс выравнивания выполняется исключительно для нее.

Вывод из этого однозначен – защита сети в 380 вольт, устранение причин и следствий этого явления для данного случая выполнить нельзя. Случается и довольно парадоксальная на первый взгляд ситуация – поводом неправильного распределения становятся проблемы с самим устройством. В таких случаях идеальным решением становится альтернативная технология, помогающая выровнять напряжение на любом участке цепи.

Популярные способы профилактики от возникшей несимметрии в трехфазной сети:

• тщательная разработка проектной документации снабжения с детальным анализом потенциальных нагрузок;
• правильный выбор и использование приборов, выполняющих выравнивание нагрузок в автоматическом режиме;
• метод для ситуаций с отсутствием расчетов на перегрузку каждой фазы заключается в изменении используемой в цепи схемы электропотребления;
• смена номинальной мощности потребителей в критические моменты;
• монтаж оригинальных реле напряжения и контроля фаз, выполняющих при возникновении несимметрии отключение питания.

Совокупность описанных способов позволит избежать появления перекосов и станет надежной преградой от поломок электроприборов.

Посмотрите видео с подробной информацией по данной тематике.

Все данные из этой статьи помогут понять угрозы перекоса фаз и методику защиты от него в быту.

Похожие материалы:

Перекос фаз, расфазовка или – смещение …

← Предыдущая страница

Следующая страница →

1 Комментарий Добавить свой

1. Василий Николаевичь

   Октябрь 28, 2020 в 12:51

   Здравствуйте ,спасибо очень полезно.

   Ответить

Последствия перекоса фаз

Последствия перекоса фаз проявляются в увеличении электропотребление из сети; в неправильной работе электроприемников, их сбоях, отказах, отключениях, перегорании предохранителей, износе изоляции.

Условно негативные последствия перекоса фаз можно разделить на три группы:

1. Последствия для электроприемников (приборов, оборудования), связанные с их повреждениями, отказами, увеличением износа, уменьшением периода эксплуатации.

а) последствия для однофазных электроприемниковНизкое напряжение вызывает неправильную работу однофазных потребителей: тусклый свет осветительных приборов, длительный нагрев нагревательных приборов, длительный запуск двигательных приборов, сбои в работе компьютеров и т.д. Высокое напряжение вызывает отказы электроприемников из-за износа изоляции, отключение их защитными устройствами, перегорание предохранителей.

б) последствия перекоса фаз для трехфазных электроприемниковОсновную часть трехфазных потребителей (потребителей, питающихся от линейного напряжения) составляют электродвигатели, которые приводят в действие погружные и фекальные насосы, приводы автоматических ворот, станочное оборудование и т.д. Система управления и контроля запуска таких трехфазных потребителей, как правило, подключается к фазному напряжению. При перекосах фаз система управления запуском (СУЗ) электродвигателя, которая контролирует длительность и факт запуска, работает неустойчиво, т.е. спонтанно выдает команды на его пуск или останов. Диапазон изменения фазного напряжения жестко регламентируется эксплуатационной документацией (как правило, не допускается перекос более ± 7,5 ÷ 10 % от номинала). Если перекос превысил допустимый предел, то СУЗ дает сбой. При восстановлении уровня фазного напряжения происходит очередной запуск и так далее.Известно, что режим «пуска в ход» асинхронного двигателя характеризуется кратковременной работой обмоток статора в режиме короткого замыкания (КЗ), т.е. в момент включения двигатель потребляет гораздо больше энергии, чем в процессе работы. Естественно, что частые повторные пуски будут вызывать значительный перегрев изоляции и существенно увеличивать электропотребление из сети. Возможные негативные последствия такого режима работы — либо отказ в запуске, либо отказ оборудования вследствие перегорания обмоток двигателя.

Советуем изучить Удельное сопротивление

2. Последствия для источников электроэнергии: увеличение энергопотребления, увеличение потерь электроэнергии при питании от госсети; при питании от трехфазного автономного источника – механические повреждения (повреждения подшипников валов, подшипниковых щитов генератора и приводного двигателя, закоксовывание форсунок), уменьшение периода эксплуатации источника, увеличение его износа, повышенный расход топлива, масла, охлаждающей жидкости.

3. Последствия для потребителей, связанные с безопасностью, так как ухудшение качества изоляции может привести к:— электротравматизму;— возгоранию электропроводки или электроприемников;а также последствия, связанные с увеличением расходов на:— электроэнергию;— расходные материалы для генератора;— ремонт электроприемников, поврежденных вследствие перекоса фаз;— приобретение новых электроприемников, отказавших вследствие перекоса фаз.

Перекос по фазам в трехфазной сети

В трехфазной сети силового кабеля периодически возникает такое явление, как перекос по фазам. Это может привести к значительному падению мощности в электрооборудовании (электродвигателе, трансформаторе) и выходу их из строя. В этой статье мы расскажем, что такое перекос фаз в трехфазной сети, почему происходит это явление и какие имеет последствия.

Вообще перекос по фазам – явление достаточно распространенное. И если оно остается в рамках допустимых значений, указанных в ГОСТ и ПУЭ, то большой беды в этом нет. Так, максимальная разница между токами проводника с наименьшей нагрузкой и токами проводника с наибольшей составляет 30% – это значение в пределах нормы. Для панелей ВРУ оно составляет 15%.

Все в том же ГОСТ указано, что максимальная разница по фазам в обратной последовательности должна составлять 2%.

Почему возникает перекос по фазам

Обратите внимание

Этому есть несколько причин. Основная – неравномерное и несбалансированное распределение фазовой нагрузки, когда одна фаза получает избыточное питание, а две другие, соответственно, недостаточное.

В однофазной сети нагрузка также может меняться, например, при одновременном включении нескольких мощных электроприборов. Тогда мощность сети сразу падает, оборудование перестает работать или же выходит из строя.

Особенно сильно страдают электродвигатели. Диагностировать проблему и узнать, где именно происходит перекос по фазам можно с помощью токоизмерительных клещей.

Трехфазная электрическая сеть имеет заземленную нейтральную жилу, которая выравнивает перекос, если таковой случился. Но если она обрывается, роль нейтральной жилы берет на себя одна из фазовых. И в этом случае на ней будет 380 В, а на других жилах – 127 и меньше.

Негативные последствия перекоса

Негативные последствия перекоса по фазам можно разделить на три типа:

1. Повреждение электроприборов, вывод их из строя.

2. Повреждение генераторов и трансформаторов электросети.

3. Увеличение расходов на эксплуатацию электросети, снижение ее безопасности и надежности.

Из-за того что электроэнергия распределяется по проводникам неравномерно, в электросети значительно увеличивается потребление электричества. Трехфазная сеть, у которой образовалась несимметрия, может снизить срок эксплуатации электроприборов и бытовой техники.

Неравномерное распределение электричества заметно повышает его расход в сети. А вот срок эксплуатации бытовой и цифровой техники наоборот, может снизиться.

Если мы говорим об автономном электрогенераторе, то у него повысится расход топлива, и так же ухудшится надежность.

Как бы то ни было, все эти процессы негативного свойства, и чтобы их избежать, необходимо заранее предпринять меры по защите.

Первой и одной из наиболее распространенных защитных мер является установка в сеть стабилизатора напряжения. Для установки в трехфазную сеть используются стабилизаторы, состоящие из трех однофазных. Однако нейтрализовать перекос всегда и везде они не могут, поэтому применяются дополнительные меры:

• правильное проектирование с учетом всех современных правил и требований;
• применение приборов, которые способны автоматически выравнивать нагрузку;
• изменение текущей схемы работы электросети, в том числе и изменение мощности потребителей, если это возможно;
• установка реле контроля фаз и напряжения – устройства, которое автоматически отключит этот элемент электросети при перекосе по фазам.

Перекос фаз. Что это такое и с чем он связан? Как исправить?

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. С ростом средней мощности бытовых приборов и техники, установленной в одном месте, например, в квартире, нередко возникает явление, называемое перекосом фаз.

В таких случаях, очень многие задаются вопросом, какие причины вызывают перекос фаз? И так, давайте разбираться.

Что же собой представляет перекос фаз

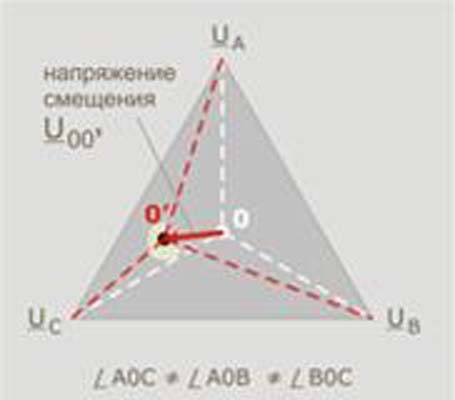

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине.

Перекос фаз

Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:

• AB=BC=CA=380 В
• AN=BN=CN=220 В

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN. Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.

Причины перекоса фаз

Причин перекоса может быть несколько, однако, наиболее распространенной является причина, связанная с неправильной и неравномерно распределенной нагрузкой в фазах внутренних сетей. В случае возникновения перекоса на объекте с трехфазным питанием, это означает, что одна или две фазы работают с перегрузкой, тогда как другие фазы имеют гораздо меньшую нагрузку.

Однофазные потребители нередко попадают на одну фазу, и в этом случае перекос фаз образуется при одновременном включении большого количества бытовой техники. Первыми признаками перекоса могут быть бытовые приборы, мощность которых заметно упала, или они вообще перестали работать. Освещение становится тусклым, а лампы дневного света начинают мерцать.

Важно

Основная опасность ситуации состоит в том, что бытовые приборы начинают работать некорректно, и появляется реальная возможность поломок вплоть до полного выхода их из строя. Наибольшая часть негативных последствий приходится на различные виды электродвигателей, которые установлены почти во всех приборах.

После того, как выяснился вопрос, что такое перекос фаз и с чем он связан, необходимо рассмотреть основные способы борьбы с этим явлением. Следует сразу отметить, что данные способы не являются универсальными, а подходят только для конкретных ситуаций.

Устранение перекоса фаз

Для того, чтобы избежать перекос фаз, необходимо осуществить тщательное планирование всех мощностей и рассчитать все возможные нагрузки с их правильным распределением по фазам. Как правило, составляется подробный электропроект на квартиру или дом.

При эксплуатации необходимо выполнять проверку тока с помощью специальных тестеров. Если возникнет необходимость, должна быть выполнена переброска однофазных нагрузок с более загруженных фаз на менее загруженные.

Ток на каждой фазе трёхфазного автомата должен быть тщательно измерен, после чего нужно перераспределить однофазные нагрузки так, чтобы токи на каждой фазе были приблизительно равными.

Эта работа должна выполняться только профессионалом, имеющим специальное оборудование.

Защита от внешнего перекоса фаз может быть исполнена с помощью стабилизаторов напряжения. На каждую фазу устанавливают определённый стабилизатор. Это будет более эффективно, чем установка одного трёхфазного стабилизатора.

В заключение необходимо подчеркнуть, что перекос фаз может стать причиной повреждения или полного выхода из строя электроприборов. Следовательно, для её устранения необходимо установить стабилизаторы или привлечь профессионалов, которые квалифицированно спроектируют электросеть.

Защита от перенапряжения. Что поможет защитить сеть?

Источник бесперебойного питания для частного дома.

Что же собой представляет перекос фаз с точки зрения электротехники?

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине. Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:

AB=BC=CA=380 В;

AN=BN=CN=220 В.

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN.

Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.

Чем опасен перекос фаз.

Во время перекоса наблюдается неравномерная нагрузка на фазы – на задействованной напряжение падает ниже нормы, тогда как недогруженная фаза испытывает скачок напряжения, превышающий допустимые показатели. Результаты такого положения могут быть плачевными для многих электроприборов. Это вызвано тем, что отдельный прибор может либо недополучать требующейся мощности, либо получать ее в избытке. Особенно такое положение опасно для приборов, потребляющих много энергии: двигателей для ворот, насосов, оборудования, использующегося в бассейнах и при поливе.

Вернемся: как исправит проблему с перекосом фаз?

Предотвратить негативные последствия для оборудования от перекоса между фазами позволяет трехфазный автомат. Если мощность в одной фазе превышаю предусмотренную нагрузку, автоматически отключается электричество во всем доме/линии. Это не является решением ситуации, потому что лишь подобный подход не позволяет использовать всю доступную мощность. К примеру, при трехфазном автомате на 16А, при превышении нагрузки на одной фазе 16А – система отключится, но это не позволяет полностью использовать всю возможную мощность 48А (16Х3).

Идеальным вариантом является планирование всех мощностей на начальном этапе проектирования здания, таким образом можно равномерно распределить напряжение между всеми фазами, предотвратив тем самым перекос. Если же здание уже сдано в эксплуатацию – можно замерить напряжение на каждой фазе в отдельности, для этого используется вольтметр, и при необходимости осуществить перераспределение.

Реальные рабочие условия

При стандартном распределении на дом с тремя подъездами обычно одна фаза используется для питания одного подъезда, вторая для второго и третья, соответственно, для третьего. Это позволяет равномерно нагрузить развязывающий понижающий трансформатор на подстанции и обеспечить ему оптимальные режимы работы. Но это справедливо, только если нагрузка примерно одинакова, притом как в активной, так и реактивной составляющей.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Что такое перекос фаз, как исправить эту проблему. : 46 комментариев

Статья хорошая, на практике часто встречался с подобным, хотя по распределению фаз по подъездам могу не согласится,, например у нас в доме в подъезд заходит все три фазы, между которыми равномерно распределены квартиры. и в каждом подъезде есть свой распредщит. так что все зависит от обслуживающей дом, район, город РЭСа. Хочу спросить, фото из жизни.

Олег, здравствуйте.Спасибо за комментарий. В конце вы просите фото из жизни.Я не понял какое фото?

Юрий, здравствуйте Спасибо за статью, и все-таки такой вопрос. Предположим, что у себя в доме я распределил нагрузку и вcе три фазы нагружены равномерно. А перед моим домом творится все, что угодно — получается, что только своими мероприятиями обезопасить себя от перекоса фаз нельзя?

Конечно нет. Дружище, почитай комментарии.

Нет, я спрашиваю, фото в статье, взято из собственного опыта или нет.

«>

Расчет токов КЗ для трехфазных сетей

Для того чтобы определить ток трехфазного короткого замыкания в соответствующих сетях, следует обязательно учитывать специфику возникновения и развития этого процесса. Прежде всего, это индуктивность, возникающая в замкнутом проводнике, из-за чего ток трехфазного КЗ изменяется не мгновенно, а нарастает постепенно в соответствии с определенными законами.

Точность производимых вычислений зависит в первую очередь от расчетов основных величин, вставляемых в формулу. С этой целью используются дополнительные формулы или специальное программное обеспечение, выполняющее сложнейшие вычислительные операции за очень короткое время.

Если же расчеты в трехфазных сетях выполняются ручным способом, в таких случаях нужные результаты про ток КЗ формула, приведенная ниже, позволяет определить с достаточно точными показателями:

Советуем изучить Разделение автоматических выключателей по время токовым характеристикам

Iкз = Uc/(√3*Хрез) = Uc /(√3*(Хсист + Хвн)), в которой Хвн является сопротивлением между шинами и точкой КЗ, Хсист – это сопротивление во всей системе относительно шин источника напряжения, Uc – напряжение на шинах в данной системе.

При отсутствии какого-то из показателей, его значение определяется с использованием дополнительных формул или программ. Если же расчеты трехфазного КЗ производятся для сложных сетей с большим количеством разветвлений, в этом случае основная схема преобразуется в схему замещения, где присутствует лишь один источник электроэнергии и одно сопротивление.

Сам процесс упрощения производится в следующем порядке:

• Складываются все показатели сопротивлений, подключенных параллельно в данной цепи.
• Далее суммируются все сопротивления, подключенные последовательно.
• Результирующее сопротивление Хрез определяется как сумма всех подключенных параллельных и последовательных сопротивлений.

Расчеты токов двухфазного короткого замыкания выполняются с учетом отсутствия у них симметричности. У них нет нуля, а присутствую токи, протекающие в прямом и обратном направлении. Таким образом, ток двухфазного КЗ рассчитывается последовательно, по отдельным формулам, используемым для каждого показателя.
