Перестала работать светодиодная лента на потолке

Конструкция и основы функционирования

Конструкция светодиодного светильника

Светодиодные светильники — электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.

В состав крепежного узла входит планка с крестовиной, блока управления — контроллеры с печатными платами и проводами, а в сегмент освещения — патроны с гнездами для светодиодов.

В чем заключаются преимущества световых полос на потолке

Еще совсем недавно все, чем располагали дизайнеры для декора натяжного потолка, это подсветка по периметру комнаты. Для этого между профилем и стеной оставляли пару сантиметров свободной площади, куда впоследствии закладывалась светодиодная лента. Но световые линии на самом полотне – это уже новый виток развития технологий внутренних отделочных работ. Что само по себе является большим преимуществом.

Чем хорош световой поток с парящими полосами?

  1. Зонирование пространства. До появления световых линий разделение пространства на потолке осуществлялось лишь с помощью другого цвета полотна или с помощью многоярусных конструкций из гипсокартона. Теперь же появилась возможность мягко и непринужденно отделить с помощью световых потоков обеденную зону на кухне или рабочую зону в кабинете. В ту часть помещения, где требуется больше света (например, зона для чтения в гостиной), добавляют больше световых линий, тем самым улучшая освещенность.

  2. Визуальная коррекция помещения. Очень часто мы не можем выбрать планировку квартиры, но в наших силах зрительно скорректировать высоту или ширину помещения. Например, поперечные световые линии на потолке в узком коридоре визуально сделают его шире, а потолочные линии, опускающиеся вертикально на стены, смогут «приподнять» низкие потолки.
  3. Дополнительный объем. При грамотном расположении профилей и фигур на потолке помещение можно сделать более объемным и интересным с точки зрения дизайна.

  4. Яркие акценты. Если требуется выделить тот или иной элемент комнаты, то это сделать легко с помощью ярких светящихся фигур на потолке. К примеру, потоками света можно подчеркнуть каминную зону.
  5. Использование в качестве основного источника освещения. Если нет желания или возможности устанавливать громоздкие люстры и светильники, то можно обойтись одними световыми линиями. Например, в комнате с низкими потолками люстра опустит их еще больше. В этом случае на выручку придут световые линии, которые располагаются в один уровень с потолком и не загромождают пространство. Исходя из имеющейся площади помещения, специалисты помогут рассчитать необходимое количество света.

  6. Отлично сочетаются с другими светильниками, например, с точечными. Четкая геометрия полос смягчается десятком небольших светящихся пятен.
  7. Не имеют ограничений по длине. Могут устанавливаться даже в помещениях больших площадей. При этом теперь не нужно маскировать швы натяжного полотна, потому как места соединения полотен закрываются профилем.
  8. Возможность управлять светом дистанционно. В этом случае включение и выключение осуществляется с помощью пульта управления из любой точки комнаты. Даже интенсивность свечения можно регулировать, для этого требуется установить диммер – устройство, меняющее электрическую мощность.

Еще раз хотелось бы обратить внимание на возможность использования световых линий в качестве основного источника освещения. Это очень хороший вариант для дизайнерских проектов, в которые не вписываются люстры

Свет от линий исходит яркий, равномерно освещая все помещение целиком и не оставляя «мертвых зон». Кроме того, достигается экономия ресурсов благодаря бережливому энергопотреблению светодиодов. Цвет «лампочек» можно выбрать на свой вкус – либо это будет яркий белый свет, либо теплый желтый.

Основные причины поломки светодиодного светильника

Чтобы суметь быстро и качественно отремонтировать светодиодный светильник своими руками, нужно определить причину его поломки. Как говорится, правильная постановка диагноза — уже 80% пути к излечению.

Итак, чтобы разобраться в том, каковы самые уязвимые части ЛЕД-лампы, нужно разобраться, собственно, в ее устройстве. Светодиодная лампа состоит из 3 основных элементов:

  • корпус;
  • внутренняя оснастка;
  • оптическая система.

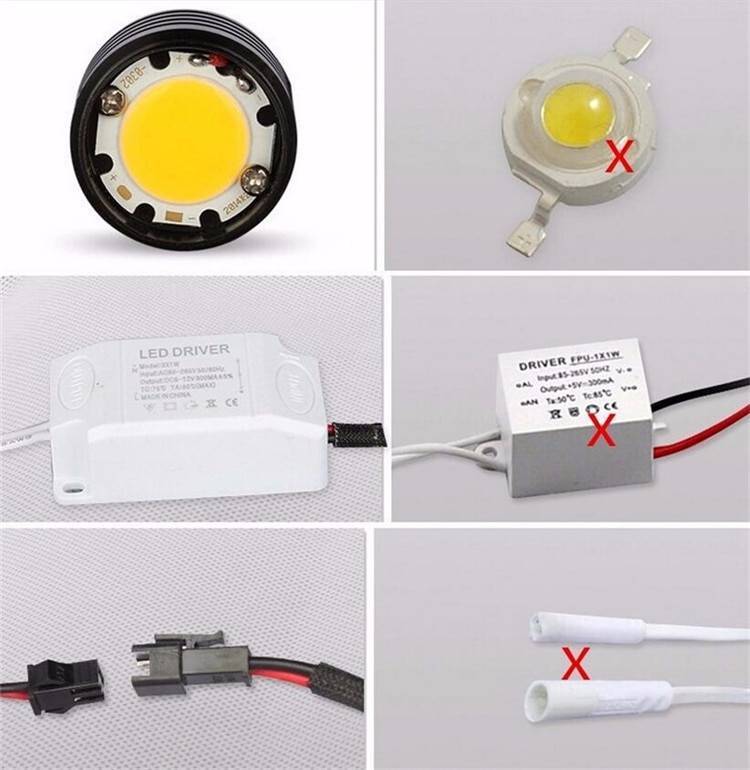

К внутренней оснастке относятся драйвер и радиатор. Драйвер регулирует и стабилизирует под электричество, а радиатор — охлаждает нагревающиеся элементы, что, собственно, предотвращает преждевременную поломку светодиода.

Драйвер ЛЕД-лампы

Сейчас в продаже можно найти элементарное светодиодные светильники с очень слабым радиатором или практически без него, но без драйвера работы светодиода невозможно. Дело в том, что подключаются стандартная электросети, напряженностью 220 вольт. А сам светодиод используют для работы от 8 до 24 вольт.

Теперь нам осталось обсудить состав оптической системы. Оптическая система состоит из рефлекторов и индикаторов. Именно эти составляющие части преобразуют модулируют светодиодной лампой свет в удобную для нас форму.

Как отремонтировать светодиодный светильник

Светодиодные светильники всё увереннее заменяют привычные и уже морально устаревшие традиционные лампы накаливания. Но каким бы ни было идеальным устройство, она всё равно может ломаться.

Основная причина поломки светодиодного светильника — перегрев. Перегрев чаще всего происходит при эксплуатации LED лампы в повышенных атмосферных температурных диапазонах или при дефектах цоколя. Также причиной поломки LED лампы может быть неисправность драйвера, небольшого компонента, отвечающего за регулировку подачи электропитания к лампе.

Сегодня мы рассмотрим все основные причины и виды поломок светодиодных светильников, а также способы их ремонта. Кроме этого, обязательно рассмотрим ситуации, когда покупка нового светодиодного светильника является более рентабельной и целесообразной, чем попытка его отремонтировать.

Разновидности

Их можно использовать как для соединения нескольких лент между собой.

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

Виды коннекторов

1 of 4

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

виды коннекторов 220В

1 of 6

Преимущества коннекторов перед пайкой:

относительно небольшая стоимость

#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item1 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item2 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item3 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat;
}

1 of 3

простота монтажа

отсутствие необходимости закупать флюсы, припои и т.п.

Основных недостатка три:

подверженность окислению

неспособность пропускать большие токи

потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

ширина светодиодной ленты
ширина коннектора для светодиодной ленты

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

для непосредственного соединения ленты с лентой на прямых участках

для соединения строго под углом в 90 градусов

для соединения под любым произвольным углом

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

просто прижимные

прижимной коннектор
прижимной коннектор

с защелкой, фиксирующей верхнюю крышку

прокалывающие

Другие причины проблем

Еще несколько причин, почему светодиодная лента может тускло гореть. Кроме проблем, связанных в основном с монтажом и перегревом, нужно учитывать еще один фактор – питание.

Некоторые неквалифицированные монтажники хотят произвести большее впечатление на клиента, искусственно увеличив яркость ленты, подавая на неё больший ток.

На блоке питания может присутствовать дополнительная функция – подстройка выходного напряжения. Это помогает выставить нужное напряжение питания и исключить заводской брак, связанный с отклонениями от номинальных величин, но никак не для экспериментов и шарлатанства.

Если выкрутить его на максимум, напряжение может оказаться вместо необходимых 12В, например, на уровне 13,5В. Это обстоятельство часто становится причиной сгорания светодиодной ленты.

Также, к перегоранию и выходу из строя могут привести и такие простые причины как:

  • Скачки напряжения;
  • повышенная влажность;
  • попадание жидкостей;
  • насекомые и грызуны;

Соблюдайте правила монтажа и ваши конструкции будут служить долго!

Оцените, пожалуйста, статью. Мы старались:)

Проверка светодиодной ленты без блока питания

Если поблизости нет переменного напряжения 220В или источника питания, лента проверяется проще всего, с помощью обыкновенной батарейки. Многие применяют для этого дела крону.

Однако из-за недостаточного выходного напряжения, проверить фактическую яркость светодиодов у вас не получится. Поэтому лучше воспользоваться пальчиковыми элементами А23, которые сразу выдают необходимые в большинстве случаев 12В.

Их можно вытащить из пульта дистанционного управления сигнализации автомобиля или из радиозвонков.

Двумя тонкими проводами соединяете плюс и минус батарейки с соответствующими контактными пятачками на ленте.

При небольшой протяженности подсветки (до 5м) и ее маломощности, этого вполне будет достаточно, чтобы все светодиоды загорелись. Правда с условием, что изделие рассчитано на рабочее напряжение 12 вольт.

Если лента мощная и более протяженная, то здесь может понадобиться уже аккумуляторная сборка на основе так называемых магазинов или контейнеров.

С их помощью можно собирать полноценную светодиодную подсветку, которая ничем не будет уступать обычной. При этом иметь кучу преимуществ и применений.

Не можете найти нужных батареек, но при этом являетесь автолюбителем? Прекрасно.

Автомобильный аккумулятор отлично справится с проверкой лент практически любой мощности и протяженности (в условиях организации домашней подсветки).

Единственная проблема может возникнуть в его демонтаже из под капота машины.

В крайнем случае, если лента у вас еще не смонтирована, то ее всегда можно принести в гараж к автомобилю и проверить непосредственно там, не снимая аккумулятора.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

Как проверить светодиод мультиметром – все возможные способы в одной статье

Как проверить лампочку мультиметром – инструкция

Как проверить мультиметром батарейку

Как проверить (прозвонить) ТЭН мультиметром

Как проверить резистор мультиметром: особенности проверки, прозвонка на исправность термистора и позистора

Как проверить емкость и силу тока аккумулятора мультиметром

Не горит часть светодиодной ленты.

Если у вас освещен весь сегмент светодиодной ленты или не горит половина светодиодной ленты, и вы заметили участок из 3 светодиодов (или 6 светодиодов для 24 В), которые остаются темными, у вас может быть «разомкнутая цепь» в одном из участков. Это означает, что из-за производственного брака или какого-либо механического повреждения во время транспортировки или установки один из светодиодов или компонентов для одной секции вышел из строя, что привело к полному электрическому разъединению только для этой секции светодиодов. Поэтому не горит часть светодиодной ленты.

Если вы знакомы с тем, как паять, вы можете попробовать подогреть паяные соединения для каждого из светодиодов и компонентов вдоль этой мертвой части. Если нет, лучше всего попросить вашего поставщика о замене (если они предоставляют гарантию) или просто удалить неисправный участок, разрезая вдоль линий разреза и соединяя два сегмента вместе, используя соединительные зажимы.

Подробнее о пайке светодиодных лент, читайте в нашей статье.

Как починить светодиодную ленту

Если один из чипов перегорел, его можно заменить и полностью восстановить работу подсветки. Когда речь идет о поломке СОВ пластины, ремонт не поможет. Для начала нужно приступить к проверке тестером, затем выпаять повреждённый диод, соединить цепь без него или с другим элементом. На большинстве изделий печатная плата изготовлена из алюминия. Этот материал необходим для эффективного отвода тепла на радиатор.


Строение LED-ленты.

С обратной стороны также находится подложка для отвода тепла, её припаивают к токоотводящей дорожке. В процессе демонтажа её также придётся отпаять. Если печатная плата пластиковая, здесь тоже присутствуют такие дорожки. Опираясь на материал, необходимо подобрать правильный метод пайки. Для работы понадобятся следующее:

  • лезвие;
  • тестер;
  • держатель;
  • пинцет;
  • флюс;
  • паяльник (рекомендуется, чтобы его жалобы было тонким). Для стандартного паяльника жало придётся сделать самостоятельно. Для этого подойдет медная проволока.

Чтобы снять алюминиевую плату, корпус отделяется от платы. Для этого можно использовать нож. К основанию плата обычно припаяна двумя проводами, их нужно отпаять. Для удобства ленту можно зафиксировать в держателе. На следующем этапе проверяется каждая дорожка с помощью тестера. Поскольку перегоревший диод заметно невооружённым глазом, этого делать не обязательно. Но по мнению мастеров, проверка нужна, так как светодиод не всегда меняет внешний вид после перегорания.


Перегоревший диод.

Также следует осмотреть качество пайки. Если на производстве допустили брак, это повлияет на срок службы диодов. Когда сгоревший чип будет определен, алюминиевая плата закрепляется в держателе. Далее нужно взять паяльник и пинцет. Горелка должна находиться с другой стороны платы. Когда пайка размягчится, диод снимается пинцетом. Новый чип необходимо успеть закрепить до того, как основание из алюминия остынет.

Примеры установки светодиодной ленты в интерьерах

Светодиодные ленты широко используются при выполнении отделочных работ в жилых и общественных помещениях. В зависимости от способа их прокладки, оттенка свечения и других характеристик, дизайнеры подчёркивают выразительность интерьера в любом стиле:

Классические интерьеры – мягкий свет от светодиодных лент, расположенных в гипсокартонных нишах освещают пространство белого или кремового потолка. При оформлении комнаты в таком стиле, ленты удачно комбинируются с люстрами и симметричными декоративными элементами.

Современные интерьеры – разноцветная подсветка отражает индивидуальность и отличный вкус хозяина помещения.

Ультрасовременные интерьеры – наличие острых углов и дух минимализма с плавающими потолками придают комнате особую выразительность.

Восточные интерьеры – подсветка ниш и карнизов концентрирует внимание на элементах роскоши в декоре потолка

Винтажные интерьеры – подсветка стен, а также центральной части потолка позволяет лучше разглядеть роспись, принты и барельефные плинтуса.

Стиль «кантри» или «лофт» — светлы детали интерьера лучше смотрятся в мягком свете по вечерам.

Японский стиль – воздушные конструкции потолка парят над пространством комнаты при корректно смонтированной светодиодной подсветке.

Скандинавский стиль – натуральное дерево в сочетании с мягким светом добавляет уют для владельца помещения и его семьи.

Английский стиль – тёмные дубовые панели и другие тяжелые элементы декора смотрятся не так громоздко и мрачно при правильном освещении.

Французский стиль – скрытое освещение отлично дополняет мебель из натурального дерева и элементы отделки комнаты.

Светодиодная лента находит применения для любого интерьера, вне зависимости от стилистики, габаритов и функционального назначения помещения.

Почему мигает светодиодная лента: устраняем причины

В частности, не обеспечивают ей надежную механическую защиту. В результате даже самое несущественное повреждение приводит к попаданию влаги или воды внутрь устройства, и тогда отдельные участки или целые светодиодные ленты перегорают. Иногда причиной входа из строя ленточного светодиодного оборудования становится ошибка, допущенная при составлении схемы подключения. Поскольку основная масса светодиодных лент представляют собой цепочку, состоящую из параллельных сегментов, на концах всей цепочки ток, проходящий по всем отдельно взятым участкам, суммируется. И в том случае, если речь идет о достаточно большом отрезке, общий ток может быть немаленьким. Это обычно приводит к тому, что дорожки ленты подвергаются перегреву, а потому очень быстро частично или полностью выходят из строя. Для предотвращения подобной проблемы необходимо осуществлять разбивку длинных участков ленты на более мелкие отрезки.

Как правильно эксплуатировать светодиодную ленту, чтоб продлить срок ее эксплуатации

Если вы не хотите чтоб перегорела светодиодная лампа, следует соблюдать ряд правил, которые помогут существенно увеличить срок беспроблемной эксплуатации светодиодного оборудования: Ни в коем случае не следует последовательно подключать светодиодные ленты, длина которых превышает пять метров. В данном случае допускается только параллельное подключение отрезков. В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя. Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает +40°С. Необходимо не допускать попадание влаги на открытые ленты. Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.

Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент

Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету. К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке

При подключении особенно пристальное внимание следует уделить соблюдению полярности

Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев. Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать

Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям. Ни в коем случае при монтаже нельзя допускать даже малейшего повреждения дорожки ленты. Разрезать лент допускается только между специальными участками для пайки. Если разрезать оборудование в других местах, появятся нерабочие сегменты

Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям. Ни в коем случае при монтаже нельзя допускать даже малейшего повреждения дорожки ленты. Разрезать лент допускается только между специальными участками для пайки. Если разрезать оборудование в других местах, появятся нерабочие сегменты.

Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.

Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины.Правильно рассчитать ток поможет онлайн калькулятор.

Соответственно, при выборе блока питания очень важно не только то, какое постоянное напряжение выдает на выходе, но и сколько он может выдать в нагрузку. Чтоб не ошибиться с выбором, необходимо произвести тщательные расчеты суммарной величины тока, которую потребляют установленные светодиодные ленты

И в зависимости от полученного результата выбирать блок питания.

Вывод

Если фрагменты или вся лента сгорела не стоит огорчаться, её всегда можно починить путём замены отдельных фрагментов, соединителей, проводников или блока питания. А тенденция к снижению цены на светодиодную продукцию наблюдается уже не один год и замена вряд ли сильно ударит по вашему кошельку, ведь вы уже знаете, как устранять неполадки в таких осветительных цепях.

Светодиоды работают очень долго. Это действительно так, если соблюдается ряд условий. Но со временем вы замечаете, что светодиодная лента горит тускло или какие-то другие проблемы в её работе.

Причина популярности очевидна – огромное число вариаций её монтажа и реализаций осветительных цепей, безопасность и долговечность. Но как определить почему не работает светодиодная лента, найти причину неисправности и устранить её?
