Параметры и схемы питания светодиодов

Как подключить светодиодные лампы на 220 вольт

Самая большая хитрость при подключении светодиодных ламп на 220 в, что никакой хитрости нет. Подключение происходит абсолютно точно также, как вы это делали с лампами накаливания или компактными люминесцентными лампами (КЛЛ). Для этого: обесточьте цоколь, а затем вкрутите в него лампу. При установке никогда не касайтесь металлических частей лампы: помните, что иногда нерадивые электрики вместо фазы могут провести через выключатель ноль. В таком случае, фазное напряжение никогда не будет сниматься с цоколя.

Производители выпустили светодиодные аналоги всех, выпускавшихся ранее типов ламп с самыми разными цоколями: Е27, Е14, GU5.3 и так далее. Принцип установки для них остается такой же.

Если же Вы купили светодиодную лампочку, рассчитанную на 12 или 24 Вольта, тогда Вам не обойтись без блока питания. Подключение источников света производится параллельно: все «плюсы» лампочек вместе к плюсовому выходу блока питания, а все «минусы» вместе — к «минусу» блока питания.

В данном случае, важно соблюдать полярность («плюс» — к «плюсу», «минус» — к «минусу»), поскольку светодиоды будут испускать световой поток только в том случае, если соблюдена полярность! Некоторые изделия при переполюсовке могут выйти из строя. Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора

Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт

Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора. Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт.

Иногда подобные светодиодные лампы для точечных светильников в большинстве случаев комплектуются блоком питания на заводе-изготовителе. При покупке таких ламп следует одновременно озадачиться и покупкой источника питания.

Индуктивные повышающие светодиодные драйверы

Когда минимальное прямое напряжение всех светодиодов в последовательной цепочке превысит максимальное входное напряжение, необходимо будет использовать повышающий преобразователь напряжения. Индуктивный повышающий преобразователь является лучшим решением, которое может обеспечить ток, проходящий через цепочку светодиодов, от 350 мА и выше, изменяя, при необходимости, значение выходного напряжения.

Поскольку повышающие импульсные стабилизаторы (так называемые бустеры) неоднократно рассматривались в публикациях по источникам питания , то принципы их работы рассматриваться не будут. Просто отметим, что существенным качеством устройств этого типа является возможность непрерывно изменять свой коэффициент усиления (при помощи широтно-импульсной или частотно-импульсной модуляции), что позволяет стабилизировать яркость светодиода.

Отметим также, что наличие специальных входов позволяет осуществлять диммирование светодиода, то есть плавную регулировку его яркости. Как правило, частота диммирования меньше частоты коммутации в 1000–5000 раз, что исключает какое-то влияние на рабочий цикл схемы.

Повышающий преобразователь характеризуется и тем, что встроенный ключ выдает на выход меньший ток, нежели ток на входе. Причем, чем выше разница между выходным (VOUT) и входным (VIN) напряжением, тем больший ток отбирается от входного источника. Если при фиксированном выходном токе увеличивать число светодиодов в цепочке (соответственно, увеличится и выходное напряжение драйвера), то может быть превышен максимальный ток нагрузки для источника входного напряжения.

Типовой топологией для таких драйверов является последовательное включение светодиодов. Данная топология предполагает, что все светодиоды связаны от одного провода в цепочку, один за другим, то есть управляющий сигнал драйвера соединен с анодом первого светодиода, катод предыдущего светодиода соединен с анодом следующего, а катод последнего с токозадающим резистором или соответствующим выводом микросхемы. Основным преимуществом этой топологии является наличие единственного вывода в микросхеме драйвера, управляющего светодиодами, что гарантирует одинаковый ток, протекающий через все светодиоды.

Номенклатура индуктивных повышающих светодиодных драйверов, выпускаемых фирмой National Semiconductor, приведена в таблице. Рассмотрим некоторые из них более подробно.

Таблица. Параметры индуктивных повышающих светодиодных драйверов

Сборка и настройка драйвера

Монтаж компонентов драйвера производится на макетной плате. Сначала устанавливается микросхема LM393, затем самые маленькие компоненты: конденсаторы, резисторы, диоды. Потом ставятся транзисторы, и в последнюю очередь переменный резистор.

Размещать элементы на плате лучше таким образом, чтобы минимизировать расстояние между соединяемыми выводами и использовать как можно меньше проводов в качестве перемычек.

При соединении важно соблюдать полярность подключения диодов и распиновку транзисторов, которую можно найти в техническом описании на эти компоненты. Также диоды можно проверить с помощью мультиметра в режиме измерения сопротивления: в прямом направлении прибор покажет значение порядка 500-600 Ом

Для питания схемы можно использовать внешний источник постоянного напряжения 5-24 В или аккумуляторы. У батареек 6F22 («крона») и других слишком маленькая емкость, поэтому их применение нецелесообразно при использовании мощных LED.

После сборки нужно подстроить выходной ток. Для этого на выход припаиваются светодиоды, а движок VR1 устанавливается в крайнее нижнее по схеме положение (проверяется мультиметром в режиме «прозвонки»). Далее на вход подаем питающее напряжение, и вращением ручки VR1 добиваемся требуемой яркости свечения.

Список элементов:

Линейный драйвер для светодиодов своими руками

С теорией закончим, перейдем к практике и попробуем собрать линейный драйвер своими руками. Проще всего эту задачу решить при помощи широко распространенного интегрального стабилизатора КР142ЕН12А (его импортный аналог – LM317). Найти его можно в любом соответствующем магазине, и стоит он в районе 20 рублей. Необходимые материалы и инструменты: паяльник, тестер и провода.

Эта микросхема рассчитана на входное напряжение до 40 В, выдерживает ток до 1.5 А и, главное, имеет встроенную защиту от перегрузки, короткого замыкания и перегрева. Правда, это стабилизатор напряжения, а драйвер должен стабилизировать ток. Но мы этот вопрос решим, чуть изменив типовую схему включения микросхемы.


Универсальный драйвер для светодиодов на интегральном стабилизаторе

Здесь микросхема применяется в роли регулирующего элемента, стабилизирующего ток на заданном уровне. Какой величины этот ток будет? Все зависит от сопротивления резистора R1, номинал которого рассчитывается по простой формуле: R = 1.2/I, где:

  • R – сопротивление в омах;
  • I – необходимый ток в амперах.

Давай попробуем построить драйвер для тех светодиодов, из которых мы делали настольную лампу в начале статьи. Итак, нам нужен драйвер, на напряжение 9.9 В выдающий стабилизированный ток 300 мА. Делаем расчет номинала резистора R1: 1.2/0.3= 4 Ом. Поскольку резистор стоит в токовой цепи, мощность его выбираем не менее 4 Вт.

Здесь отлично подойдут резисторы, используемые практически во всех телевизорах в качестве гасящих по питанию (такие лежат в любом магазине). Они имеют мощность 2 Вт и сопротивление 1-2 Ом. Если резисторы одноомные, то их понадобится 4 шт, если двухомные – 2 шт. Соединяем их последовательно, чтобы сопротивления сложились.

Крепим микросхему на небольшой радиатор и подключаем к выходу нашего драйвера цепочку из трех последовательно соединенных светодиодов, соблюдая полярность. Можно включать. Но куда? Какое входное напряжение у этого драйвера? Вот тут начинается самое интересное. Напряжение на входе должно быть минимум на 2-3 вольта больше того, что необходимо светодиодам, но не более 40 В – больше микросхема не выдержит.

В нашем конкретном случае светодиодам нужно 9.9 В. Значит, на вход можно подать постоянное напряжение величиной от 12 до 40 В. Причем напряжение это может быть нестабилизированное. Подойдет автомобильный аккумулятор, блок питания ноутбука или ПК, понижающий трансформатор с диодным мостом. Подключаем, соблюдая полярность, и наш фонарь готов!

Вот и закончилась наша беседа о led драйверах. Надеюсь, теперь ты не только знаешь, как работает этот важный узел, но и сможешь его правильно выбрать, подключить, а при необходимости даже собрать своими руками.

Диммируемые драйверы для светодиодов

Современные драйверы для светодиодов совместимы с устройствами регулирования яркости свечения полупроводниковых приборов. Использование диммируемых драйверов позволяет управлять уровнем освещенности в помещениях: снижать интенсивность свечения в дневное время, подчеркивать или скрывать отдельные элементы в интерьере, зонировать пространство. Это, в свою очередь, дает возможность не только рационально использовать электроэнергию, но и экономить ресурс светодиодного источника света.

Диммируемые драйверы бывают двух типов. Одни подсоединяются между блоком питания и LED-источниками. Такие устройства управляют энергией, поступающей от источника питания к светодиодам. В основе таких устройств используется ШИМ-управление, при котором энергия поступает к нагрузке в виде импульсов. Длительность импульсов определяет количество энергии от минимального до максимального значения. Драйверы такого типа применяются по большей части для светодиодных модулей с фиксированным напряжением, таких как светодиодные ленты, бегущие строки и др.

Управление драйвером осуществляется с помощью диммера или ШИМ

Диммируемые преобразователи второго типа управляют непосредственно источником питания. Принцип их работы заключается как в ШИМ-регулировании, так и в управлении величиной протекающего через светодиоды тока. Диммируемые драйверы этого типа используются для LED-приборов со стабилизированным током. Стоит отметить, что при управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты.

Сравнивая эти два метода регулирования, стоит отметить, что при регулировании величины тока через LED-источники наблюдается не только изменение яркости свечения, но и изменение цвета свечения. Так, белые светодиоды при меньшем токе излучают желтоватый свет, а при увеличении – светятся синим. При управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты и высокий уровень электромагнитных помех. В связи с этим ШИМ-управление используется достаточно редко в отличие от регулирования тока.

Возможно, вам также будет интересно

Введение Большинство электронных балластов и импульсных преобразователей электрической энергии для получения постоянного напряжения из синусоидального напряжения сети используют мостовой выпрямитель с накопительным конденсатором. При этом выпрямительная цепь потребляет из сети ток в то время, когда мгновенное значение сетевого напряжения превышает (по модулю) напряжение накопительного конденсатора. В результате ток, потребляемый из сети, имеет несинусоидальную форму и

Любая техническая характеристика какой-либо продукции должна содержать в наиболее удобном для восприятия потребителем виде информацию о ее функциональных возможностях и в то же время позволять провести сравнение с другими аналогами, чтобы пользователь мог не только составить необходимый технический портрет изделия, но и определить его положение среди подобных типов в свете предоставляемых технических данных. Однако, помимо удобства чтения и сравнения, система должна наиболее полно

Шестого августа 2020 года в Москве прошла Всероссийская светотехническая конференция, организованная лабораторией «Архилайт» и медиагруппой «Электроника».

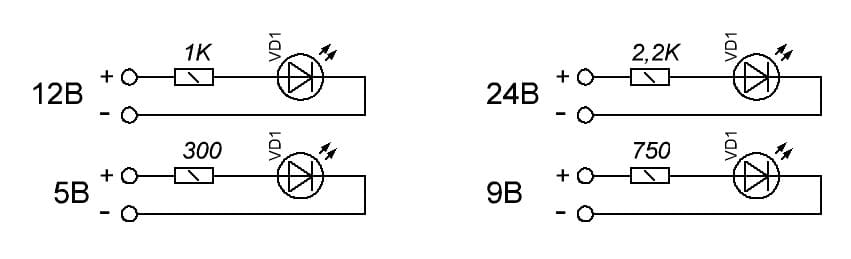

Подключение светодиода – способы и схемы

Подключение светодиода к блоку питания или в цепь индикации сводится к правильной определении полярности СИД и, как говорилось выше, подбору ограничивающего резистора. Про второе написано выше, а как правильно определить полярность читайте далее. Итак, обычно индикаторные светодиоды имеют два вывода, плюс и минус или анод и катод соответственно. У DIP LED минусовой вывод всегда короче плюсового. У SMD в районе катода выполнен срез (ключ). Но самый надежный способ определить, где плюс и минус — «прозвонить» мультиметром. В режиме проверки диода при подключении черного щупа COM к плюсу, а красного к минусу показания на дисплее тестера изменится, а светодиод загорится. Все просто!

Наконец, настало время выполнить подключение светодиода к блоку питания. Смотрим на схему и смело подключаем.

Мощные LED, как правило, подключаются через драйверы. Здесь не требуется ограничивать ток, и СД подсоединяется напрямую без дополнительных радиоэлементов. Единственным условием такого подключения является то, что ток драйвера должен быть равен или ниже номинального тока диода.

Теперь давайте рассмотрим варианты подключения нескольких излучающих диодов одновременно. Существует три вида соединений: последовательное, параллельное и смешанное.

При последовательном соединении через каждый элемент протекает одинаковый по величине ток, при условии, что все элементы одного типа. Падения напряжения в этом случае складываются.

При параллельном – происходит в точности до наоборот, токи складываются, а падения остаются. При этом методе на каждый светодиод необходимо свое ограничивающее сопротивление.

При смешанном – оба способа объединяются.

Подключение к сети 220в

Иногда возникает необходимость подключения светодиода к сети 220в. Реализовать такую схему тоже достаточно просто. Кроме ограничивающего резистора, требуется включение в схему диода, защищающего светодиод от обратного напряжения. Параметры ограничителя вычисляются по формулам:

Правила подбора

Для обеспечения стабильности работы светодиодного светильника необходимо правильно подобрать драйвер. Делать это лучше всего на этапе планирования системы подсветки. При этом нужно учесть:

  1. Сколько и каких лед-элементов будет соединено.
  2. Какая схема подключения лежит в основе – параллельная, последовательная или последовательно по два.
  3. Суммарные характеристики монтируемых led-узлов (мощность, напряжение, сила тока).

Поэтому сначала нужно купить драйвер, а затем к нему подбирать светодиодные светильники. В противном случае на практике достаточно проблематично к уже имеющейся системе освещения подобрать преобразователь с заданными параметрами. Исключение могут составлять готовые в сборке заводские приборы подсветки, например, лампы Армстронг. Для них выпускаются специальные стабилизаторы с определенным набором характеристик.

Оптимальным подключением светодиодных элементов является последовательный способ. Независимо от расстояния в цепочке все лед-кристаллы в светильнике будут светить равномерно, так как сила тока в любой точке схемы одинакова. Однако, чем больше количество led-кристаллов, тем выше должен быть номинал напряжения у драйвера.

Обзор

Компактный импульсный преобразователь, который может обеспечить достаточное напряжение для питания белых светодиодов, состоит из минимального числа деталей. Светильник, который мы получим, по количеству люмен•часов на фунт веса батареи питания гораздо эффективнее, чем лампа накаливания. К тому же цвет свечения определяется излучением люминофора светодиода, поэтому цвет свечения практически не меняется, даже когда батарея полностью разрядится. В результате батарея служит долго. Эта дешева и подходит для применения в фонариках, аварийном освещении и других устройствах, в которых необходимо запитать белые светодиоды от одного или двух первичных элементов питания.

Диоды выпрямительные, принцип работы, характеристики, схемы подключения

Принцип работы, основные характеристики полупроводниковых выпрямительных диодов можно рассмотреть используя их вольтамперную характеристику (ВАХ), которая схематично представлена на рисунке 1.

Она имеет две ветви, соответствующие прямому и обратному включению диода.

При прямом включении выпрямительного диода ощутимый ток через него начинает протекать при достижении на диоде определенного напряжения Uоткр. Этот ток называется прямым Iпр. Его изменения на напряжение Uоткр влияют слабо, поэтому для большинства расчетов можно принять его значение:

  • 0,7 Вольт для кремниевых диодов,
  • 0,3 Вольт – для германиевых.

Естественно, прямой ток диода до бесконечности увеличивать нельзя, при его определенном значении Iпр.макс этот полупроводниковый прибор выйдет из строя. Кстати, существуют две основные неисправности полупроводниковых диодов:

  • пробой – диод начинает проводить ток в любом направлении, то есть станет обычным проводником. Причем, сначала наступает тепловой пробой (это состояние обратимо), затем электрический (после этого диод можно смело выбрасывать),
  • обрыв – здесь, думаю, пояснения излишни.

Если диод подключить в обратном направлении, через него будет протекать незначительный обратный ток Iобр, которым, как правило, можно пренебречь. При достижении определенного значения обратного напряжения Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.

Числовые значения рассмотренных параметров для каждого типа диода индивидуальны и являются его основными электрическими характеристиками. Должен заметить, что существует ряд других параметров (собственная емкость, различные температурные коэффициенты и пр.), но для начала хватит перечисленных.

Здесь предлагаю закончить с чистой теорией и рассмотреть некоторые практические схемы.

СХЕМЫ ПОДКЛЮЧЕНИЯ ДИОДОВ

Для начала давайте рассмотрим как работает диод в цепи постоянного (рис.2) и переменного (рис.3) тока, что следует учитывать при том или ином включении диодов.

Iпр=Uн/Rн – все просто – это закон Ома.

Uн=U-Uоткр – см. начало статьи. Иногда величиной Uоткр можно пренебречь, бывают случаи, когда ее необходимо учитывать, например при расчете схемы подключения светодиода.

При включении диода в цепь переменного тока, помимо прочего, на нем периодически возникает обратное напряжение Uобр. Имейте в виду, следует учитывать его амплитудное значение (Для Uпр, кстати, тоже). Например, для бытовой электрической сети привычное всем напряжение 220В является действующим, а его амплитудное значение составляет 380В. Подробнее про это можно посмотреть на этой странице.

Это самое основное, про что надо помнить.

Теперь – несколько схем подключения диодов, часто встречающихся на практике.

Вне всякого сомнения, лидером здесь является мостовая схема диодов, используемая во всевозможных выпрямителях (рисунок 4). Выглядеть она может по разному, принцип действия одинаков, думаю из рисунка все ясно. Кстати, последний вариант – условное обозначение диодного моста в целом. Применяется для упрощения обозначения двух предыдущих схем.

Далее несколько менее очевидных схем (для постоянного тока):

  1. Диоды могут выступать как “развязывающие” элементы. Управляющие сигналы Упр1 и Упр2 объединяются в точке А, причем взаимное влияние их источников друг на друга отсутствует. Кстати, это простейший вариант реализации логической схемы “или”.
  2. Защита от переполюсовки (жаргонное – “защита от дураков”). Если существует возможность неправильного подключения полярности напряжения питания эта схема защищает устройство от выхода из строя.
  3. Автоматический переход на питание от внешнего источника. Поскольку диод “открывается”, когда напряжение на нем достигнет Uоткр, то при Uвнеш <Uвн+Uоткр питание осуществляется от внутреннего источника, иначе – подключается внешний.

2012-2018 г. Все права защищены.

Расчет светодиодов — ограничительный резистор в цепи LED-диодов

Расчет светодиодов — LED-диод, это неотъемлимый элемент современной электроники, который используется практически во всех радиоэлектронных устройствах. Принцип его работы следующий: при подачи на него определенного значения постоянного тока, прибор начинает светится.

Существуют светодиоды различных цветов свечения, которое обусловливается применяемым материалом для его изготовления.

Специфика включения светодиодного прибора

Вольт-Амперная характеристика у светодиода аналогична той, которую имеет стандартный диод полупроводникового типа. Вместе с тем, когда в цепи светодиода возрастает напряжение прямой направленности, идущий через него ток стремительно увеличивается. Взять для примера фирменный светодиод зеленого свечения, то если подавать на него прямое напряжение в диапазоне от 1.8v до 2v, ток может увеличиться в пять раз, то есть составит 10мА.

Следовательно, включение светодиода по схеме прямой направленности напряжения, даже при незначительном увеличении напряжения, постоянный ток может повысится до критической величины. А при возрастании тока до пикового значении, чревато выходом из строя светодиода.

Поэтому, что бы предохранить данный полупроводниковый прибор от возможного пробоя, подавать на него напряжение необходимо от стабилизированного источника тока, то есть — драйвера.

В случае, если цепь со стабилизированным напряжением в схеме отсутствует, тогда для защиты светодиода применяется постоянный резистор в качестве ограничивающего ток сопротивления. Такой гасящий резистор включается последовательно в цепь светодиода. Чтобы точно определить номинальное значение такого резистора, нужно воспользоваться ниже приведенной формулой:

Это популярный в радиоэлектронике закон Ома, с помощью которого можно легко определить номинальное значение сопротивления на определенном участке электрического тракта.

В общем, принцип расчета сопротивления такой: определяем требуемую величину рабочего тока прибора — Iсв и номинальное напряжение для его работы — Uсв. При этом нужно учитывать постоянное напряжение, от которого питается вся схема — Uпит, далее уже высчитывается номинальное значение ограничительного сопротивления — Rогр:

Коэффициент 0,75 в этом случае применяется для сохранения определенного запаса.

Получив номинальное значение сопротивления, теперь необходимо найти наиболее приближенный к нему номинал постоянного резистора.

Теперь нужно определить мощность рассеивания гасящего резистора:

Узнав мощность рассеивания ограничительного резистора, теперь нужно найти компонент с предельно допустимыми параметрами.

Включение светодиодов по параллельной и последовательной схеме

Используя параллельное включение LED-источника, следует помнить, что в случае задействования только одного гасящего сопротивления может привести к его перегреву.

Применяя схему параллельного включения LED-приборов, необходимо в разрыв цепи диода всегда устанавливать свой, персональный резистор ограничения тока. Способ расчета номинальной мощности и сопротивления этого резистора высчитывается аналогичным методом, приведенным выше. Используя схему последовательного включения, цепь желательно составлять из идентичных друг другу приборов.

Помимо этого, нужно взять во внимание то, что действующее в схеме напряжение должно составлять немногим большее значение, чем потребляющее всеми LED-диодами одновременно

Вычисление номинала ограничительного резистора для использования в схеме последовательного соединения, производится таким же образом, как показано выше. Хотя, есть некоторое исключение, состоящее в том, что при подсчете, взамен значения Uсв применяется значение Uсв*N. В приведенном примере буква N означает число соединенных в цепь LED-приборов.

Виды драйверов.

По типу их можно подразделить на:

Линейные. Они наиболее подходящие, если входное напряжение не стабильно. Отличаются улучшенной стабилизацией. Распространены мало по причине низкого КПД. Выделяет большее количество тепла, подходит для маломощной нагрузки.

Внутреннее устройство драйвера

Внешний вид и схема драйвера LED 1338G7.

Импульсные. Основаны на микросхемах ШИМ. Обладают высоким КПД. Отличаются малым нагревом и длительным сроком службы.

ШИМ-драйвер Recom.

Микросхемы ШИМ создают значительный уровень электромагнитных помех. Людям с кардиостимуляторами не рекомендовано находится в помещениях, где применяются такие драйвера для питания светодиодов.

Драйвер, работающий с диммером. Принцип основан на использовании ШИМ-контроллера. Принцип состоит в том, что регулируется сила тока на светодиодах. Низкокачественные изделия дают эффект мерцания.

Драйвер с диммером.

LED драйвер на 220 В.

Существует немало уже готовых светодиодных драйверов промышленного производства. Естественно, они обладаю различными характеристиками. Их особенность в том, что они питаются от сети 220 В переменного напряжения и могут работать в широком диапазоне питающего напряжения. Задача, у них все та же. Выдать определенную силу тока. Многие промышленные изделия уже имеют гальваническую развязку. Гальваническая развязка предназначена для передачи электроэнергии без непосредственного соединения входной и выходной частей схемы. Это дополнительные очки в плане электробезопасности (простейшей и исторически первой гальванической развязкой считается обычный трансформатор). Обычно они имеют нестабильность не более 3 %. В подавляющем большинстве сохраняют работоспособность от 90-100 Вольт и до 260 Вольт. В магазинах очень часто их могут называть:

  • блок питания (БП),
  • источник тока,
  • адаптер питания,
  • источник питания.

Это все одно и тоже устройство. Продавцы не обязаны обладать техническим образованием.

Основные принципы подключения

Как было сказано ранее, конструкция светоизлучающего диода подразумевает их подключение исключительно к источнику постоянного тока

Однако, поскольку рабочая часть светодиода – это полупроводниковый кристалл кремния, то очень важно соблюдать полярность, в противном случае светодиод не будет излучать световой поток

Каждый светодиод имеет техническую документацию, в которой содержатся инструкции и указания по правильному подключению. Если документации нет, можно посмотреть маркировку светодиода. Маркировка поможет узнать производителя, а зная производителя, Вы сможете найти нужный даташит, в котором и содержится информация по подключению. Вот, такой не хитрый совет.

Как определить полярность?

Для решения вопроса существует всего 3 способа:

  1. Конструктивно. Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.
  2. С помощью мультиметра. Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод). Если результат не меняется, тогда led вышел из строя (для установления более точного диагноза, читайте как проверить светодиод).
  3. Визуально. Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

С полярностью разобрались, теперь нам нужно определиться с тем, как подключить LED к сети. Для тех, кто не понял, читайте подробную и интересную статью определения полярности у светодиода. В ней мы собрали все возможные способы проверки, и даже при помощи батарейки.

Какие бывают светодиоды

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

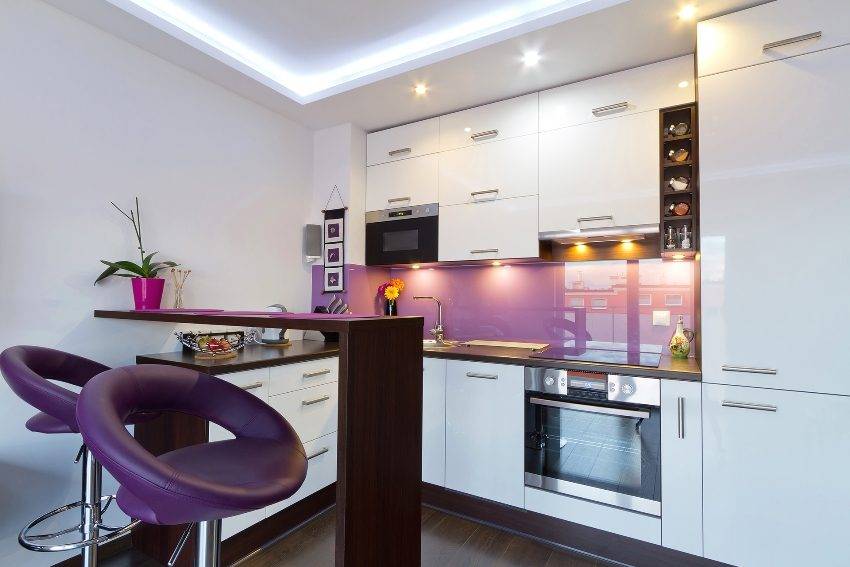

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Виды драйверов

Все драйвера различают по трем критериям – по способу стабилизации, конструкционным особенностям и наличию/отсутствию защиты. Рассмотрим все варианты подробнее.

Линейные и импульсные

В зависимости от схемы стабилизации тока драйверы делятся на два типа – линейные и импульсные. Они отличаются принципом работы и эффективностью.

Перед электронной схемой драйвера поставлена задача – обеспечение стабильных значений тока и напряжения, подводимых к кристаллу (светодиоду). Самый простой и дешевый вариант – включение в цепь ограничительного резистора.

Линейная схема питания:

Эта элементарная схема не способна обеспечивать автоматическое поддержание тока. При повышении напряжения он пропорционально растет и, когда превысит допустимое значение, кристалл разрушится от перегрева.

Более сложное управление осуществляется путем включения в цепь транзистора. Минус линейной схемы – снижение мощности при росте напряжения. Такой вариант допустим при работе led-источников малой мощности, но при работе мощных светодиодов такие схемы не применяют.

Плюсы линейной схемы:

  • простота;
  • дешевизна;
  • относительная надежность.

Наряду с линейными схемами, стабилизировать ток и напряжение можно путем импульсной стабилизации:

  • после нажатия кнопки заряжается конденсатор;
  • после отпускания конденсатор разряжается, отдавая запасённую энергию полупроводниковому элементу (светодиоду), который начинает испускать свет;
  • если напряжение растет, то время зарядки конденсатора сокращается, если падает – увеличивается.

Нажимать кнопку пользователю не приходится – за него всё делает электроника. Роль кнопочного механизма в современных источниках питания выполняют полупроводники – тиристоры или транзисторы.

Рассмотренный принцип работы называется в электронике широтно-импульсной модуляцией. За секунду может происходить десятки и даже тысячи срабатываний. КПД такой схемы достигает 95 %.

Упрощенная схема импульсной стабилизации:

Электронные, диммируемые и на базе конденсаторов

От принципа устройства драйвера зависит область его применения и эксплуатационные характеристики.

Виды драйверов по принципу устройства:

  • Электронные. В их схемах обязательно используется транзистор. На выходе устанавливается конденсатор, исключающий или хотя бы сглаживающий пульсации тока. Электронные преобразователи способны стабилизировать токи до 750 мА. Драйверы электронного типа борются не только с пульсациями, но и с электромагнитными высокочастотными помехами, наводимыми электроприборами (радио, телевизор, роутер и т. п.). Минимизировать помехи позволяет наличие специального керамического конденсатора. Минус электронного драйвера – высокая стоимость, плюс – КПД близкий к 95 %. Их используют в мощных led-светильниках: автофарах, прожекторах, уличных фонарях.
  • Диммируемые. Особенность диммируемых драйверов – возможность управления яркостью светильника. Регулировка основана на изменении тока на выходе, который и определяет яркость светопотока. Драйвер можно включать в схему двумя способами: между светильником и стабилизатором или между источником питания и преобразователем.
  • На основе конденсаторов. Это недорогие модели, используемые для бюджетных светодиодных светильников. Если в схеме производитель не предусмотрел сглаживающий конденсатор, то на выходе наблюдается пульсация. Другой минус – недостаточная безопасность. Плюс подобных моделей – высокий КПД, стремящийся к 100 %, и простота схемы. Подобные драйверы легко собрать своими руками.

В корпусе и без него

Драйвер может быть размещен внутри защитного корпуса, но может и не иметь его. Электронные схемы уязвимы перед многими внешними факторами, поэтому более надежным вариантом считается размещение драйвера в корпусе.

Корпус защищает электронный преобразователь от влаги, пыли, попадания прямых солнечных лучей и т. д. Бескорпусные модели обходятся дешевле, но у них меньше срок службы и хуже стабильность эксплуатации. Они больше подходят для скрытого монтажа.

Где вы разместите источник питания?

Так как эта схема содержит мало элементов, я смог все их, в том числе индуктивность, резистор 1 кОм, транзистор 2N4401 (между прочим, в корпусе ТО-92), выпрямительный диод, чип конденсатор и светодиод NSPW315BS фирмы Nichia вместе с маленькой каплей клея поместить в основании лампы-ручки.

Применение светодиода взамен лампочки позволяет разработать компактный фонарик. Он дает достаточно света, чтобы ходить по улице в безлунную ночь. Я оценил время работы фонарика, потребляющего ток около 35 мА от батареи 1.5 В. Получилось, что он будет непрерывно работать как минимум 30 часов. Это довольно долго. Параметры нескольких щелочных батареек Duracell можно найти здесь.

Цвет свечения остается неизменно голубовато-белым, даже при снижении напряжения батареи, Если с таким устройством хорошо обращаться, оно будет служить очень долго. У меня был один такой фонарик, собранный по последней приведенной схеме, на протяжении 18 месяцев, и я пользовался им каждую ночь. Я лишь два раза заменил батарейку. Если бы контакты на батарейке не ухудшились из-за коррозии, я бы и не знал, что пришло время заменить ее, ведь фонарик прекрасно работал.

Замена лампочки светодиодом слева. Весь источник питания находится в ее цоколе.

Довольно трудно разобрать лампочку, чтобы повторно использовать ее цоколь.
