Плёночный инфракрасный обогреватель: устройство, принцип действия, обзор видов ИК систем

Сравнение с другими видами отопительного оборудования

Конкурирующие отопительные приборы (батареи, конвекторы, тепловые вентиляторы, масляные радиаторы) нацелены прежде всего на обогрев воздуха. Лишь затем теплый воздух частично передает тепло окружающим предметам и людям.

Такой способ несет ряд недостатков:

  1. В результате нагрева окружающей среды возникает «расслоение воздуха». При этом вверху помещения накапливается теплый воздух, а внизу — холодный. Этот недостаток особенно ощутим, если в качестве напольного покрытия используется кафель.
  2. Перемешиваясь, теплый и холодный воздух образуют конвекционные потоки, создавая сквозняки в помещении.
  3. Прогрев помещения осуществляется крайне медленно.

По всем перечисленным пунктам инфракрасные обогреватели обыгрывают своих конкурентов.

Советы по выбору

Для того чтобы не разочароваться в ИК-обогревателе, следует отнестись к покупке данного прибора ответственно и заранее все просчитать. Внимательно оцените следующие критерии.

  1. Возможность отопления при помощи других, более дешевых вариантов. Например, не совсем разумно устанавливать работающий от электричества обогреватель там, где есть газ. Последний вариант все же более экономичен. Если газ отсутствует, то ПЛЭН будет хорошим вариантом.
  2. Сколько времени планируется проводить в помещении. Если рассматривается вариант отопления при помощи пленочного обогревателя в дачном доме, в котором не проживают круглогодично, то можно сделать выбор в пользу декоративных панно или ИК-картин. Установка в таком помещении полноценной потолочной или напольной системы нецелесообразна ввиду ее недешевой стоимости, а также трудоемкого монтажа.
  3. Наиболее полно себя показывает ПЛЭН в бетонных и кирпичных домах, а вот в строениях из других материалов с ними могут конкурировать альтернативные варианты.
  4. Перед покупкой необходимо проверить все сертификаты на приобретаемые обогреватели. К сожалению, не все продавцы реализуют товар надлежащего качества. Поэтому имеет смысл приобретать продукцию только проверенных и надежных фирм.

Принцип действия ИК обогревателя

Механизм действия всех нагревательных устройств основывается на отдаче энергии тепла от предметов, которые разогреты сильнее, к менее теплым. Интенсивность теплообмена повышается, если разность температуры предмета и окружающей среды увеличивается.

Существует 3 вида обмена тепловой энергией:

  • теплопроводность;
  • излучение;
  • конвекция.

Все нагревательные приборы могут отдавать энергию любым из этих способов.

Масляные нагреватели и радиаторы отопления при помощи конвекции способны обеспечить максимально быструю передачу тепловой энергии. Тепло от устройства передается к соприкасающемуся с ним слою воздуха. Он становится легче и быстро поднимается, а холодный тяжелый воздух опускается вниз. Так и создается циркуляция воздуха внутри помещения. Находящиеся вокруг предметы нагреваются за счет уже нагретого воздуха. Температура воздуха возле потолка всегда немного выше, чем у пола.

В основе передачи тепла инфракрасными обогревателями лежит процесс излучения аппаратами инфракрасных волн. Они быстро проникают через воздушный слой и поглощаются твердыми предметами, одновременно их нагревая. Инфракрасные нагреватели часто называют «искусственным солнцем». ИК лучи могут без всяких препятствий распространяться по воздуху и попадать на предметы и людей. Нагретые таким образом поверхности начинают сами вырабатывать тепло.

Такой тип передачи тепловой энергии выгоден тем, что воздух не принимает в нем никакого участия. Поэтому эффективность использования накопленной энергии увеличивается, что обеспечивается наиболее равномерный обогрев всего помещения.

Что такое инфракрасные обогреватели?

Это нагревательные приборы, которые выделяют лучи, схожие с солнечными. То есть от них воздух не нагревается, а вот предметы быстро впитывают энергию и излучают ее в пространство. Это и есть принцип их работы. Поэтому, чем больше площадь охвата нагревательного элемента, тем больше площадь теплоотдачи. Но учитывайте некоторые моменты, связанные с безопасностью потолочных ИК-нагревателей:

  1. Высота потолка, на котором они устанавливаются, должна быть не ниже 2,5 м.
  2. В поле действия их лучей не должен попадать человек. От такого излучения кожа может получить ожог.

Эти приборы разделяются по температуре излучения и длине волны:

  • Низкотемпературные — бытовые устройства, которые выделяют температуру в пределах 100–600С. Они излучают волны длиной 5,6–100 мкм.
  • Среднетемпературные. Диапазон их температур составляет 600–1000С. Длина волны колеблется от 2,5 до 5,6 мкм.
  • Высокотемпературные. Нагревают плоскости свыше 1000С при длине волны 0,74–2,5 мкм.

Для каждого из трех отопительных приборов необходима определенная высота потолков в помещении, где он будет установлен. Первый используют при высоте потолков в пределах 3 м, второй — 3–6 м, третий — свыше 8 м.

Чем отличаются потолочные инфракрасные обогреватели от остальных приборов такого типа? Прежде всего, своей конструкцией. По сути, это пленки, в которых нет корпуса, как, скажем, у ламповых ИК-обогревателей или трубчатых. Полимерная пленка имеет толщину всего лишь один микрон. На нее нанесена углеродная паста, к которой прикрепляются очень тонкие карбоновые нити. Именно они и будут излучать инфракрасные лучи. Важный элемент пленочного нагревателя — медные контакты, изготовленные из фольги. Это самое уязвимое место прибора

Поэтому, когда встает вопрос об установке устройства своими руками, необходимо подключению обогревателя уделить особое внимание

С двух сторон готовая пленка отделывается ламинированным полиэстером. Это защитный материал, обладающий высокими электроизоляционными качествами. К тому же он относится к негорючим материалам. Сам обогреватель обладает мощностью до 500 Вт, излучая температуру от 30С до 110С градусов.

Где лучше устанавливать ИК обогреватель

Независимо от прямого назначения, вентиляционные системы собирают воздух от пола до потолка. Поэтому лучше всего устанавливать нагреватели именно на потолке.

Потолочные обогреватели не только эффективны в работе, они еще и очень экономичные. При снижении температуры в комнате, энергии затрачивается меньше. Ждать нагрева воздуха долго не нужно, поскольку система настроена на моментальную работу. Все ИК обогреватели оснащены встроенными термостатами и контроллерами нагрева. Аппаратура современная, простая в управлении, что позволяет создать благоприятные условия в помещения в короткие сроки. Пространство нагревается равномерно. Не отмечается хуже или лучше нагретых участков.

Инфракрасные обогреватели эффективны в работе с вентиляционной системой. При этом не имеет большого значения, подается воздух через пол или из-под потолка. Потеря тепла компенсируется через хороший обмен воздуха в помещении. Это позволяет за короткие сроки добиться комфортного микроклимата в комнате без дополнительных затрат тепловой энергии.

Принцип работы инфракрасного обогревателя

Устройства обладают простой схемой. Применяются нагревательные элементы, генерирующие инфракрасное излучение (тепловые волны). Излучением обладает солнце, пламя костра или горелки.

ИК излучение разделяют по длине волны:

  1. Коротковолновые, обладающие показателем 0.7 — 2.5 микрометра.
  2. Средневолновые – 2.5 -50 микрометров.
  3. Длинноволновые – 50-2000 мкм.

Для получения коротких волн нужно разогреть элемент до 600-800 градусов. Схема быстро прогревает помещение. Применять коротковолновые или средневолновые обогреватели можно для непродолжительного нагрева нежилых помещений. Под прямым излучением находиться не рекомендуется. Поэтому, для ИК панелей используется длинноволновая схема с температурой не выше 300 градусов.


Напольный инфракрасный агрегат

Принцип действия простой. От разогретой спирали или кварцевой трубки излучение покидает отопительный прибор, нагревая предметы, которые отдают тепло в атмосферу. Эффективность обогрева выше, чем у традиционных конвекторов.

Устройства нагревают не воздух, а предметы. Человек ощущает действие ИК лучей как направленное тепло.


Настенное расположение

ИК оборудование обеспечивает:

  1. Высокую скорость распространения тепловой энергии по отапливаемой комнате. Излучение распространяется со скоростью света, не рассеивается на большом расстоянии.
  2. Не изменяет влажность воздуха.
  3. Не выжигает кислород.

Лучшими характеристиками, КПД отличаются карбоновые модели.

Минусы инфракрасных обогревателей

К недостаткам в использовании можно отнести следующее:

  • Нельзя длительное время находиться под действием лучей, это небезопасно.
  • Стоимость таких агрегатов довольно высока, но цена оправдывает себя.
  • Если не установить терморегулятор, то счета за электроэнергию будут выше.
  • В помещениях с низкими потолками такое устройство не рекомендуется использовать.
  • Если в доме есть мебель с лаковым покрытием, то существует возможность его порчи под действием лучей, так как тепло в первую очередь нагревает объекты, а не воздух.
  • При работе тепловое устройство излучает красный свет, для некоторых людей это доставляет неудобство в ночное время.
  • Интеллектуальное управление у обогревателей имеет низкий уровень.
  • Чтобы устройство прослужило долго, его стоит оберегать от ударов и падений, так как некоторые элементы чувствительны к механическим повреждениям.
  • Сушить белье при помощи этого устройства нельзя, так как это небезопасно.

Общие рекомендации по монтажу инфракрасной пленки

Монтаж нагревателей должен производиться только на сухую ровную плоскость без острых выступов, иначе пленка может быть повреждена. Полотно разрезается только по специально предназначенным для этого участкам, которые отмечены производителем на поверхности материала. В противном случае возможна порча нагревателя. Инфракрасную пленку запрещено удлинять, разбирать, подвергать механическим повреждениям или воздействию различных агрессивных сред. Так же не рекомендуется подключать питание к нагревателю, свернутому в рулон.

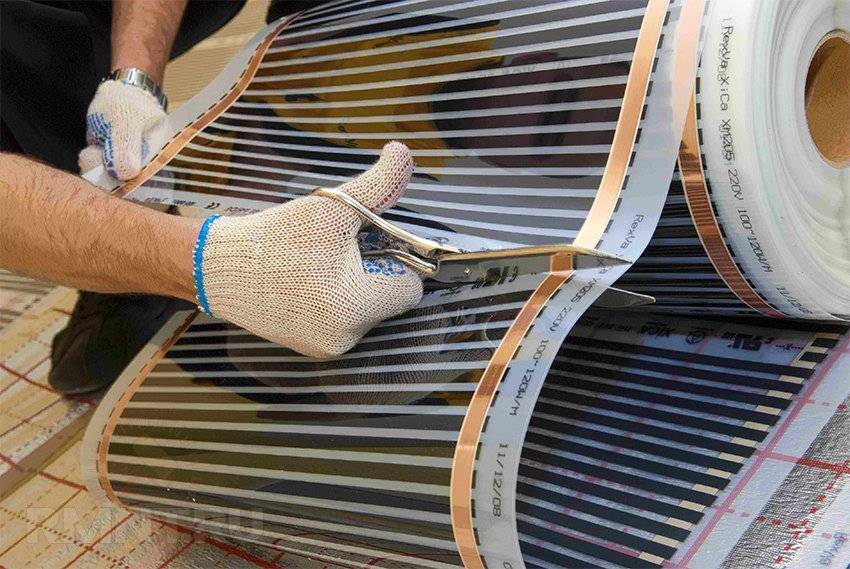

Пленка укладывается полосами длиной не более 8 метров. Расстояние между полотнищами — не менее 0,5 см. Материал запрещено перегибать под углом более 90°. Крепление полотнищ осуществляется только с помощью строительного степлера или специальных крепежей. Скобы устанавливаются на предназначенные для креплений прозрачные фрагменты. Гвозди и шурупы использовать строго запрещено. Не следует заниматься монтажом пленки при высокой влажности и отрицательных температурах.

Процесс монтажа проходит в три этапа. Их при желании можно провести самостоятельно. Рекомендуется строго соблюдать инструкцию к инфракрасному пленочному оборудованию. В общих чертах работы проводятся следующим образом.

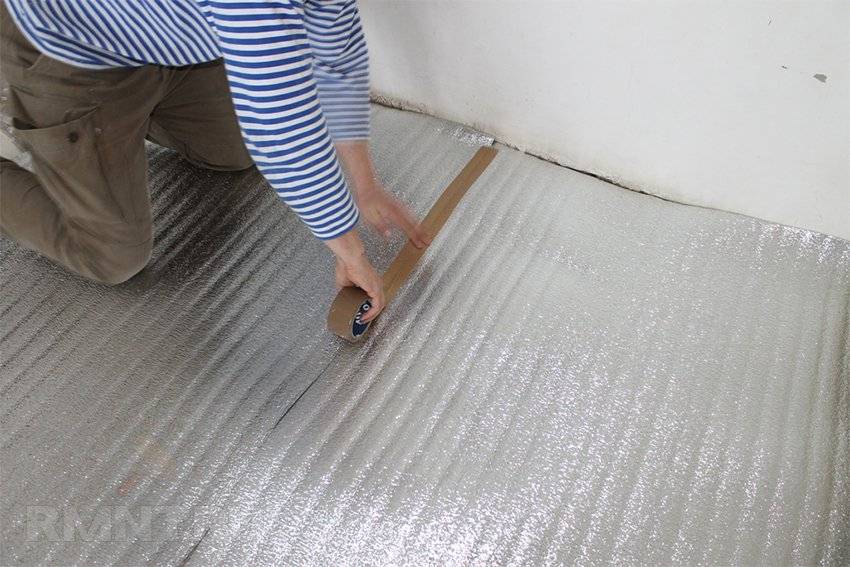

Устанавливаем отражающий экран. Для укладки используется пенофол, фольгоизол или другой фольгированный материал. Полотнища монтируются на ровную, заранее подготовленную поверхность. Полосы укладываются с нахлестом в 2–3 см и надежно проклеиваются фольгированным скотчем.

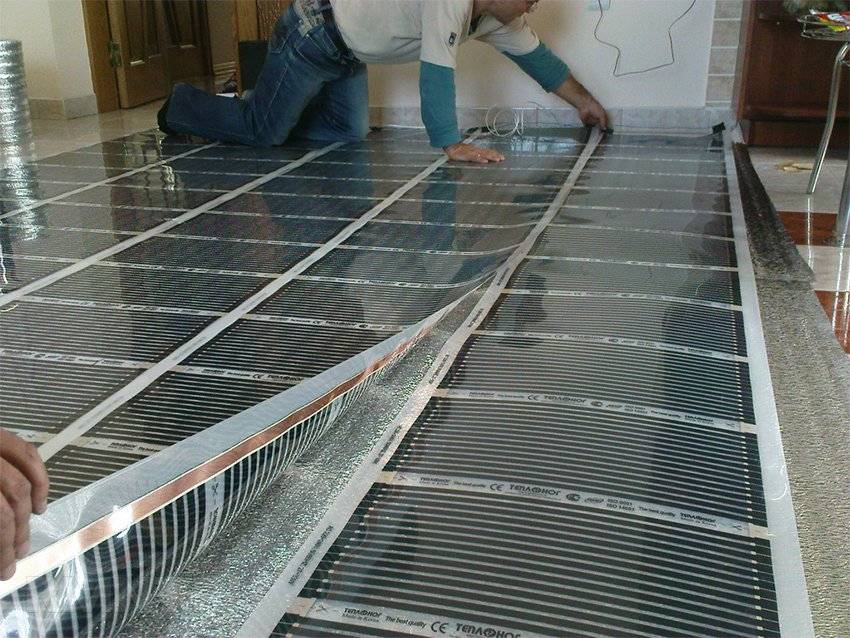

Раскладываем нагревательные элементы. Пленка укладывается на основание. При необходимости она нарезается на полосы нужной длины. Места разрезов контактных шин следует обязательно заизолировать специальной мастикой. Если требуется развернуть полотнище, его надрезают и поворачивают под нужным углом. Пленочный нагреватель закрепляется к основанию степлером или специальными крепежами. Часть контактных зажимов располагают на токонесущем участке, находящемся снаружи, а другую — внутри пленки. Смонтированные зажимы фиксируются плоскогубцами или специальным инструментом. В целях обеспечения безопасности производители ИК-нагревателей советуют использовать контактные зажимы только компании-изготовителя.

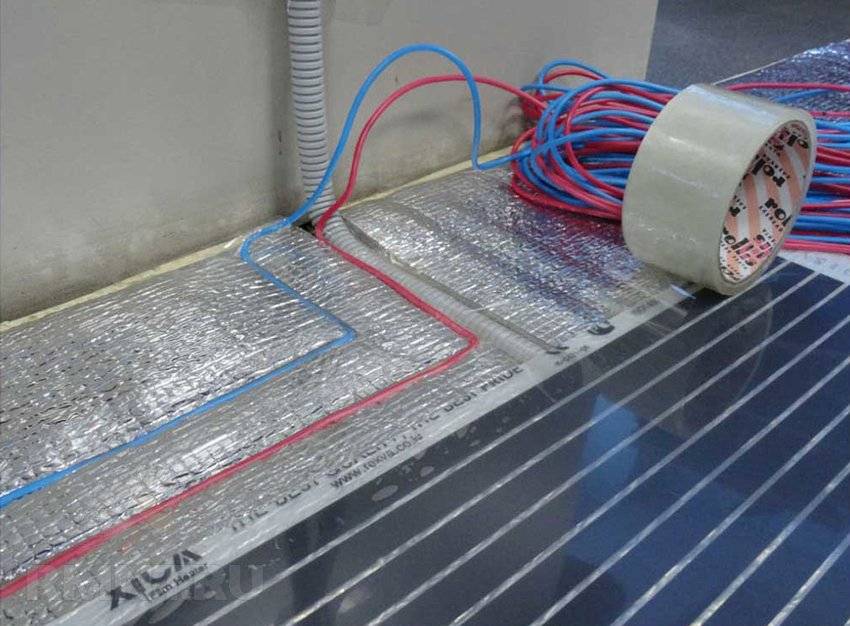

Подключаем систему. Провода, идущие от полотнищ нагревателя, параллельно подключаются к основной линии. Лучше всего уложить их в кабель-канал или спрятать под плинтус.

Монтируем терморегулятор. При небольшой отапливаемой площади подключаем прибор «в разрыв» или через магнитный контактор в случае большого помещения. Подводим питающие линии от распределительного щита, подключаем. Проводим тестирование системы.

Ясиновская Инна, рмнт.ру

Как правильно подключать ИК-обогреватель

Для подключения подойдет обычная однофазная сеть, если конечно, это не промышленный образец высокой мощности. Подключение инфракрасного обогревателя происходит с помощью терморегулятора.

Термостат ориентируется на температуру в находящемся пространстве, тем самым обеспечивая и поддерживая заданный температурный режим. Оснащен механическим способом управления. Термоэлемент сразу отключает обогреватель от сети, как только температура достигнет нужного предела. Когда воздух остынет, контакт замкнется и поступление электричества восстановится.

Для каждой комнаты в доме монтируем отдельный термостат, чтобы по раздельности регулировать температуру. В случае отсутствия регуляторов будет расходоваться излишняя электроэнергия и атмосфера не будет достаточно комфортной.

После монтажа потребуется ИК-обогреватель подключить, для чего надо воспользоваться проводом, устойчивым к солидным нагрузкам, например – ВВГ 2*2,5. Прокладка его должна быть внутри стен или потолка, после чего замаскирована штукатурным слоем.

Так как мощность приборов не самая высокая, мог бы подойти и провод ВВГ 2*1,5, который больше применим к установке приборов освещения. Для силовых нагрузок у данного варианта маленькое сечение.

Схемы подключения инфракрасных обогревателей пугаться не стоит – простая доводка кабеля от одного или группы приборов до места расположения термостата, а после – к ближайшей распределительной коробке.

Учтите, что термостат разрывает одну фазу, поэтому ни дополнительного кабеля, ни проводников не понадобится.

При силе мощности обогревателей в 3 кВт или больше, вам поможет отдельная цельная линия до распределительного щитка и оснастка прибором-автоматом УЗО.

Эстетический вопрос – как избежать их попадания на глаза – решает аккуратная отделка их внутри стен и полов. При отсутствии такой возможности оборудуйте все кабельными каналами из пластика, а для нежилых помещений можно использовать гофру.

Установка таких обогревателей не вызывает сложностей. Намного сложнее верно выполнить монтажные расчеты, чтобы использование прибора было безопасным.

По мощности, исходя из своих задач и размеров помещения. Имеет смысл установить несколько приборов меньшей мощности вместо одного мощного. Выгода двойная: прогрев более равномерный и проще регулировать температуру.

Если выбранная вами модель ставится стационарно, ее нужно подвесить на потолок или стену и правильно подключить. Можно поручить это специалисту, можно взяться и самому. Но для этого нужны хотя бы минимальные знания электрики. Ниже мы рассмотрим, как установить инфракрасный обогреватель.

Особенности ИК пленок от компании Heat Plus

Бренд Heat Plus занимается производством теплых полов (в том числе и инфракрасных). Особенности моделей, которые изготавливаются этой компанией, заключается в том, что они могут иметь различную форму пленки, а именно:

  • полосатую;
  • сплошную.

Статья по теме:

Особенности технологии производства ИК полов от этой компании позволяют избежать наличия не обогреваемых зон. Изготовление таких пленочных систем включает в себя равномерное нанесение углеродного материала на полиэстеровую основу, что позволяет добиться высокого уровня КПД отопительной коммуникации.

Рассмотрим другие достоинства ИК полов Heat Plus:

  • легкость установки;
  • износостойкость;

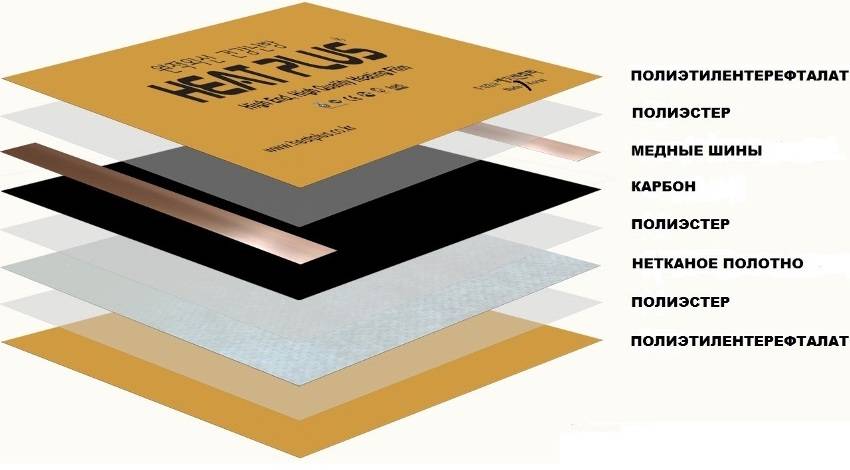

Инфракрасная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой покрытие толщиной 0,338-2 мм, состоящую из 5-9 технологических слоев

надежность.

Эксплуатационный срок подобно продукции может достигать 15 лет при нормальном использовании. При желании организация такой системы занимает не более одного дня, что является очень удобным.

Комментарии:

Нефедов

Если ламинат, то клиентам советую только этот пол. Без вариантов, т.к. он монтируется проще всего, довольно надежный и работа с ним всегда чистая, без пыли и шума.

Константин

Нефедов, согласен, из электрообогрева полов для ламината и деревянных покрытий лучше пленки пока ничего нет, но если есть возможность подключиться газовому котлу, то лучше уж постараться и сделать грязную работу с трубами в стяжке. Потом выйдет дешевле.

Николай

Хорошая статья, правдивая. Мне тоже пытались как-то доказать, что если все полы в квартире пленкой покрыть, то другое отопление не нужно. В общем, хорошо, что не повелся. Сейчас полы включаются по графику и только в тех местах, где нужно, так и деньги экономятся и комфорт остается.

Владимир

Во время ремонта на балконах под ламинат положил Caleo Gold 170 Вт/м, 10 лет эксплуатации — проблем ноль. Работают каждую зиму, температура по полу +30. В затратах на электричество прибавляется рублей 100 в месяц (субъективно). Очень доволен.

Оставить комментарий Отменить ответ


Теплый пол Unimat – хорошо разрекламированный середнячок


Особенности, недостатки и достоинства кабельного теплого пола.


Рейтинг лучших электрических теплых полов


Маты для электрического теплого пола облегчают жизнь монтажникам

Какой вид ик-пола лучше?

Каждый вариант инфракрасного пола имеет свои преимущества и недостатки. Их и следует учитывать, подбирая обогрев для конкретного помещения:

Так, пленка нагревается быстрее кабеля, но обеспечивает меньший уровень прогрева помещения.
В реальности большинство пленок гораздо слабее кабеля. Своим поставщикам китайцы оговаривают, что срок службы карбонового напыления всего 3-5 лет, а далее нагревательные элементы состариваются и греются слабее. Но этого не скажут вам в местах продажи. Там вас убедят, что пленка отлично будет работать 15 лет.
Зато ремонт легче у пленочного пола. Если какое-то звено вышло из строя – это не отразится на общей картине, так как между полосками карбона малый шаг. А вот участок кабельного мата придется менять, вскрывая стяжку.
По скорости укладки, несомненно, выигрывает пленка

Ее можно смонтировать за день.
При самостоятельном монтаже кабельных полов важно правильно определить сегменты, из которых будете складывать пол, и надежно соединить куски. Если это не учесть – пол может вообще не прогревать покрытие либо перегревать его

Норма – каждый сегмент пола должен содержать от 11 до 14 метров кабеля. Если больше – прогрев уменьшается. Пленка же изначально создана с правильным шагом и метражом.
Такие нежные напольные покрытия, как ламинат и линолеум, нельзя прогревать сильно, иначе рискуешь испортить их (покривит, вспучит и пр.). Поэтому в таких помещениях и пленку, и мат укладывают как дополнительный вариант отопления, для поддержания комфортной температуры на полу.

Кстати, такая популярная в ванной комнате плитка лучше «дружит» с карбоновыми матами, так как непосредственное соприкосновение керамики с пленкой разрушает межплиточные швы. Из-за этого покрытие теряет эстетический вид, плитки откалываются, образуются пустоты.

Если не заизолировать основание теплоотражающей подложкой, то КПД любого вида теплого пола будет низким, так как половина энергии уйдет вниз

Чтобы найти поврежденный карбоновый кабель, нужно не только снять финишное покрытие, но и вскрыть стяжку, что существенно сложнее, чем ремонт пленки

Виды инфракрасных обогревателей

Различают несколько основных видов инфракрасных обогревателей. Инфракрасное, когда длина волны составляет от 0,74 мкм до 1 мм. Этот показатель всегда будет обратно пропорциональным к температуре нагреваемой поверхности. Измеряется между видимой красной частью и невидимым глазу излучением микроволн.

Классификация приборов по используемому источнику энергии:

  • газовые – для больших помещений (теплицы, ангары);
  • электрические – самостоятельно создают ИК лучи, рассчитаны на небольшие помещения.

По типу основного нагревательного элемента:

  • Карбоновые – нагреватель — карбоновая спираль, у которой небольшая температура нагрева. При этом волны всегда длинные, что делает обогрев мягким и комфортным.
  • Ламповые – светящиеся ярко золотым цветом. Нагревательный элемент – вольфрамовая или хромоникелевая нить, которую помещают в безвоздушную кварцевую трубку. Волны получаются короткие из-за слишком высокой температуры. Такие нагреватели не рекомендуют использовать в жилых помещениях, поскольку они вредны для здоровья.
  • Керамические – излучаемый элемент – большая керамическая панель. Нагревается при помощи изначально вмонтированной спирали из металла. Такие волны мягкие и безопасные для человеческого организма. Керамика хороша в эксплуатации, что позволяет использовать такие нагреватели в учебных заведениях и в помещениях с повышенной влажностью.
  • Пленочные – аппараты, работающие от длинных волн. Представлены тонкой пленкой, толщина которой не превышает 1 мм. Пленочные нагреватели обычно размещают на стенах, на полу или же под потолком. Излучение получается довольно мягким.
  • Микатермические – схожи с керамическими нагревателями. Нагревающий элемент – окисленная металлическая пластина, оболочка которой выполнена из слюды. Нагрев происходит за счет хромоникелевой нити. Главное отличие — небольшая теплоемкость самого нагревательного элемента и сильный инфракрасный эффект.

Классификация по длине волны:

  • длинноволновые – за счет длины проходимых волн обеспечивают наиболее мягкий и комфортный нагрев. Подходят для жилых домов и квартир;
  • коротковолновые – предназначаются на нагрева больших помещений. Могут представлять опасность для здоровья человека.

На сегодняшний день самыми распространенными считаются электрические ИК обогреватели, изготовленные на основе ламповых, керамических и микатермических элементов излучения.

Изменение цвета и качество изготовления

Еще один из недостатков – это изменение фона картинки. Если вы изначально выбрали картину в белых тонах, то не удивляйтесь, что со временем она может здорово пожелтеть.

А черные полоски карбоновой нити, явственно будут выступать на лицевой стороне.

Поэтому желательно выбирать пленочные нагревательные картины в темных расцветках, без ярких контрастных рисунков. Иначе, если обогреватель и будет работать исправно, спустя какое-то время вам будет стыдно вывешивать такое пожелтевшее чудо перед гостями.

Кстати, бумага и обои на которые непосредственно долгое время направлены инфракрасные лучи, точно также желтеют, как и от солнца.

Эти девайсы быстро выходят на заданную температуру (от 10 секунд до минуты), зато практически мгновенно остывают, после их выключения из розетки. Ни о какой инерционности как у масляных батарей или тем более, как у теплых полов, речи здесь не идет.

А еще при покупке внимательно проверяйте целостность всех токоведущих дорожек. Мы конечно не говорим об откровенной кустарщине, которая выявляется невооруженным взглядом.

Но даже качественные товары при транспортировке или хранении на складе, могут чем то зацепить или поцарапать. Работать обогрев может быть и будет, но уже явно не 50 тысяч заявленных производителем часов.

Классификация

Следует отметить, что далеко не все газовые обогреватели работают по вышеприведенному принципу. В зависимости от способа получения тепловой энергии из голубого топлива газовые обогреватели подразделяются на три основные класса:

  • Газовые конвекторы – имеют конструкцию горелки и работают по принципу газовой пушки. При сгорании топлива возникает тепловая энергия, которая при помощи вентилятора направляется потоком в нужную область. Недостатком является наличие открытого пламени и относительно большие потери.
  • Каталитические обогреватели – их отличительная особенность – наличие каталитической панели, преобразующей топливо в тепловую энергию посредством его окисления. В таких устройствах процесс горения отсутствует, поэтому они являются наиболее безопасными и экологичным источниками тепла. Но их главным недостатком является относительно высокая себестоимость самой панели. Поэтому обогреватели, работающие по принципу каталитического горения, приобретаются относительно редко.
  • Инфракрасные обогреватели выделяют направленное ИК излучение из керамической горелки. В отличии от предыдущего типа, они все-таки требуют сгорания газа, но способны вырабатывать большую тепловую мощность и характеризуются значительно большей площадью обогрева.

Рис. 3: устройство инфракрасного газового обогревателя

Сравнивая вышеперечисленные виды газовых обогревателей, можно отметить, что каталитический и инфракрасный обладают весомыми преимуществами в сравнении с классическим нагревательным прибором. Из этих двух каталитические являются предпочтительными для помещений с квадратурой до 20м 2 . Свыше 20м 2 бесспорным преимуществом обладают инфракрасные, поэтому их можно применять не только как систему отопления помещений, но и в качестве уличных обогревателей.

Классификация инфракрасных газовых обогревателей может разделяться по нескольким критериям. Так все устройства условно можно подразделить на две основные группы: автономные и работающие от магистральных газопроводов. Для первых из них требуется установка баллона с газом, который осуществляет подпитку обогревателя, их можно брать с собой на природу для обогрева палаток. Вторые должны запитываться от центрального газопровода и не могут перемещаться с места на место, на новые объекты без подведения системы газоснабжения к этой точке.

По типу размещения инфракрасные газовые обогреватели подразделяются на:

  • Напольные – которые устанавливаются на горизонтальные поверхности при помощи специальной подставки или посредством конструкционных элементов; Рис. 4: напольный ИК газовый обогреватель
  • Потолочные – подвешиваемые к потолку непосредственно над той зоной, которую необходимо обогреть, такие модели позволяют экономить место в помещения с небольшой квадратурой, так как сами не занимают полезного пространства; Рис. 5: потолочный ИК газовый обогреватель
  • Настенные – идентичны предыдущим газовым обогревателям с тем отличием, что инфракрасное излучение от них может направляться в нужное место, как возле устройства, так и на другом конце комнаты, а не только под газовым обогревателем.

Устройство плёночного электронагревателя (ПЛЭН)

Все ИК-обогреватели подразделяются на высокотемпературные коротковолновые и низкотемпературные длинноволновые. Нагреватели плёночного типа относятся ко второй группе.

Визуально плёночный ИК-электрообогреватель представляет собой гибкий лист или полосу определённого формата. Если модель – не декоративного исполнения (нагреватель-картина), то прозрачные наружные слои позволяют видеть расположение комплектующих элементов.

Конструктивно любая разновидность бытового обогревателя плёночного типа включает в себя следующие составляющие:

  • нагревательные элементы резистивного типа – выполненные из углеродсодержащих материалов или металлов, ленточные или пластинчатые, способные при прохождении по ним электрического тока нагреваться до 35-55 градусов;
  • теплораспределяющая основа — один или два слоя тонкой алюминиевой фольги, на которой крепятся резисторы, для равномерного распределения тепла от их нагрева по поверхности экрана;
  • терморегулятор с датчиками температуры;
  • два защитных слоя ламинирующейся плёнки с температурой плавления до 210 градусов, между которыми располагается фольга с нагревательными элементами;
  • кабель для подключения ПЛЭНа к сети.

Общая толщина обогревающего листа не превышает 1,5 мм.

Схематически ПЛЭН можно изобразить так (термостат устанавливается отдельно):

1 – контакты подключения устройства к сети 220 В;

2 – гибкая двуслойная оболочка из полимерной плёнки на несущей лавсановой или полиэстеровой основе;

3 – точки промышленного, тщательно изолированного соединения питающего провода с контактами нагревателей (самостоятельная замена кабеля не предусмотрена);

4 – нагревательные резистивные элементы (ленточные или отдельные пластинчатые, соединённые проводниками);

5 – алюминиевая фольга;

6 – голограмма для защиты обогревателя от контрафактного производства.

В чем секрет популярности?

Производители декларируют следующие достоинства инфракрасных обогревателей:

  • высокая эффективность и экономичность;
  • отсутствие вращающихся деталей и шума;
  • выделяется мягкое тепло, не вызывающее ухудшение самочувствия у человека;
  • простой монтаж и подключение.

Как правило, это общие фразы, нечто подобное можно встретить в описаниях масляных радиаторов или настенных конвекторов. Они не отвечают на вопрос – чем приборы так привлекательны для пользователей в реальной жизни? Оказывается, все просто, работа потолочного инфракрасного обогревателя, как и настенного, возможна в неутепленных зданиях, на сквозняках и даже на улице. Главное, находиться в зоне действия ИК-излучения.

Прибор, выделяющий инфракрасные волны, будет создавать зону комфортного тепла перед собой, оставляя без внимания остальное пространство помещения. Оно прогреется после, спустя несколько часов от разогретых предметов. Но факт остается фактом: в комнате, где для отопления нужен 1 кВт тепла, люди ставят инфракрасный нагреватель на 500 Вт таким образом, чтобы лучистое тепло распространялось как можно шире. Это создает иллюзию хорошего отопления, хотя на самом деле температура в помещении остается собачьей, законы физики обмануть не удастся.

Есть у приборов и другие недостатки. К примеру, схема инфракрасного обогревателя в подвесном исполнении подразумевает бесполезный расход около 10% тепла, скапливающегося под потолком. Это конвективная передача энергии от нагретого корпуса аппарата окружающему воздуху, который там, под потолком, и остается. Работе настенных обогревателей мешают различные предметы, карбоновые и галогенные приборы раздражают своим ярким светом, а микатермические – высокой ценой.

Рекомендации по проведению монтажа

Чтобы установить инфракрасные панели отопления, не нужно специальных знаний и опыта. Инструменты, которые понадобятся при монтаже, есть в распоряжении каждого хозяина. В документах к прибору должна содержаться пошаговая инструкция по установке. Если не нашли, зайдите на сайт производителя панелей, там такая информация точно есть.

Крепления для панелей уже идут в комплекте с ними. Если у вас свое видение на этот счет, можете подобрать крепеж самостоятельно. Однако обязательно удостоверьтесь, что он выдержит вес выбранной вами для установки панели.

Вот еще несколько нюансов, о которых лучше узнать заранее, то есть до начала монтажа:

Больший процент выпускаемых панелей – потолочные. Многие из них оснащены угловыми кронштейнами, однако не все

Поэтому обращайте внимание на этот момент при покупке. Поворотные модели лучше, поскольку их рабочая поверхность может разворачиваться на 30°

Для помещений с высокими потолками выпускают модели, которые подвешиваются на цепях

Это позволяет контролировать интенсивность излучения и выбирать обогреваемую площадь. Чтобы рассчитать, какой мощности должна быть отопительная система, чтобы прогреть помещение ИК-панелями, исходите из расчета – 1 кВт на 10 м2. Монтируйте панели с соблюдением рекомендуемой высоты монтажа, поскольку большинство панелей меньшей мощности прогревают помещение эффективнее и равномернее за счет того, что устраняют слепые зоны и участки перегрева.

Во время монтажа не допускайте соприкосновение нагревающей поверхности с горючими и легковоспламеняющимися веществами.


Потолочные инфракрасные приборы снабжаются полным набором для крепления. В комплектации есть кронштейны, крючки и цепи в зависимости от модели

Позаботьтесь о качественной изоляции контактов электропроводки при установке прибора. Используйте для этого пластиковые колпачки или изоленту.

Принцип действия

Фактическое начало обогрева происходит с момента подачи электрического тока на пленочный нагреватель. Распространяясь греющимися элементами, обеспечивается преобразование тока в тепловую энергию. Последняя, контактируя с двусторонней пленкой, выделяет тепловые волны. Источник обогрева — пленка, а не фольгированная прослойка или электронагреватель.


Принцип действия

Если пленочный материал используется под гипсокартонным потолком, сразу выполняется нагрев потолочного покрытия, передающего тепло в окружающую среду. В системе «теплый пол» подача теплового излучения обеспечивается снизу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
