Причины мигания светодиодной ленты во время работы

Светодиодная лента мерцает во время работы из-за падения напряжения

Диагностика: мерцание по всей светодиодной ленте, сопровождающееся значительным уменьшением яркости по всей полосе.

Причина: чрезмерная длина светодиодной ленты, вызывающая падение напряжения, приводящее как к затемнению, так и к мерцанию.

Тесты: удалите участки полосы с конца вашей бег должен улучшить как затемнение, так и мерцание.

 уменьшите длину светодиодной ленты ! Светодиоды имеют минимальное требование к напряжению. Чрезмерная длина пробега не только вызывает затемнение и, возможно, мерцание из-за падения напряжения, это может вызвать чрезмерную нагрузку и износ светодиодной ленты, разъемов и источников питания. Подумайте о питании вашей полосы из середины  или разбейте ее на более мелкие участки.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

• применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
• перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
• применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
• микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Мерцание при работе

Мы рассмотрели, почему могут мерцать светодиодные лампы в выключенном состоянии. Это мерцание после выключения видно невооруженным глазом и вызывает дискомфорт. Но мерцать они могут и при работе, и не ощущаются визуально. Такое мерцание приносит вред, так как воздействует на человека на подсознательном уровне. При длительном воздействии оно может стать причиной частой утомляемости, бессонницы, подавленного состояния. А самое главное, оно негативно сказывается на зрении. Почему это происходит? Все дело в том же конденсаторе фильтра. Если его емкость недостаточна, то фильтр плохо справляется со своей задачей. Часть переменного тока с удвоенной частотой сети 100 Гц добирается до светодиодов и заставляет их изменять яркость свечения с той же частотой.

Согласно Свода Правил СП 52.13330.2011, регламентирующего требования к естественному и искусственному освещению, для детских и лечебных помещений коэффициент пульсаций не должен превышать 10-20 %. Величина варьируется в зависимости от размера объектов, которые требуется рассматривать. Для остальных помещений коэффициент пульсаций не нормируется, но это еще не значит, что им нужно пренебрегать. Тем более, что у низкого качества ламп отдельных производителей он доходит до 60%! Сами же производители редко предоставляют информацию о коэффициенте пульсаций, с которым работает их продукция. Поэтому для его оценки в домашних условиях приходится проводить тесты, фиксирующие не величину, а само наличие мерцания. Первый и самый простой – так называемый «карандашный тест», основанный на эффекте стробоскопа. Включив в помещении только светильник с тестируемой лампой, быстро помашите перед ней карандашом. Если вы увидите сплошной след от карандаша, с пульсациями все в порядке. Если след от карандаша распадается на фрагменты, значит, пульсации есть. Второй способ связан с использованием фото- или видеокамеры. Можно воспользоваться мобильным телефоном. Камеру нужно навести на лампочку с расстояния около 1 метра, при наличии мерцания на дисплее вы увидите темные полосы. Если вы часто снимаете, то наверняка их не раз видели, но теперь знаете, почему так происходит.

Рассмотрим, как убрать такое мерцание светодиодных ламп. Нужно поменять конденсатор фильтра на другой, имеющий большую емкость. При этом нужно подобрать конденсатор на то же рабочее напряжение и вписаться в габаритные размеры. Нужно, конечно, обладать некоторыми навыками, чтобы найти на плате драйвера этот конденсатор и иметь навыки владения паяльником. Емкость нового элемента придется подбирать экспериментально. Способ этот не является панацеей, не всегда получается полностью убрать мерцание, но попробовать можно.

https://youtube.com/watch?v=fg5S0e1KQ0o

Еще одна из причин возникновения мерцания при работе – это использования диммеров для регулировки яркости.

Перед покупкой диммера, обязательно изучите характеристики используемых ламп: некоторые лампы могут не поддерживать диммирование

Не все светодиодные лампы могут , и не всякий диммер качественно регулирует освещенность

Поэтому перед покупкой внимательно изучите каталог производителя, обратив внимание на то, какие из выпускаемых им ламп диммируются, а какие – нет, и что за устройства рекомендуются для регулировки яркости их свечения. Вот почему мерцают в некоторых случаях светодиодные лампы. Если вы будете следовать рекомендациям, изложенным в этой статье, то избавитесь от лишних хлопот

И главное: покупайте продукцию только проверенных производителей, остерегайтесь дешевых подделок

Если вы будете следовать рекомендациям, изложенным в этой статье, то избавитесь от лишних хлопот. И главное: покупайте продукцию только проверенных производителей, остерегайтесь дешевых подделок.

Блок питания

Самый важный элемент системы освещения со светодиодной полосой – блок питания (драйвер). В его состав включен конденсатор, накапливающий напряжение. При достижении максимума объема лампочки начинают моргать во включенном и в выключенном состоянии.

Другая важная деталь драйвера – выпрямительный мостик. Если он вышел из строя, на осветительный прибор подается переменный ток, вызывающий повышенное мерцание. В качественном драйвере предусмотрена норма проседания напряжения более 20%. Если этот показатель меньше, при снижении силы тока в сети LED-лента начинает моргать, но не при включении, а после того, как прогреются все детали микросхемы.

Светодиодная полоса может питаться от 12-и или 24-х В. Соответствие можно проверить мультиметром.

Некачественная пайка

Хаотическое моргание всегда свидетельствует о плохом контакте на болтиках или пайке. Чаще всего эта неисправность возникает, если при пайке использована кислота в сочетании с флюсом. Они остается на контактах и разъедают медь, если тщательно не смыты. Осветительный прибор начинает моргать.

Окисление контакта на коннекторах

Если для соединения отрезков ленты используются коннекторы, их контакты окисляются в помещениях с сырыми стенами. Под воздействием окислов соединения перегреваются и перегорают. Чаще всего подобное случается в новостройках, поэтому в новой квартире при монтаже системы лучше использовать пайку.

Неисправный светодиод

Полосы с блоком питания состоят из модулей, в каждом из них 3 диода. Если выгорел один светодиод, моргают три. В лентах, питающихся от сети, диоды в модулях соединены последовательно. В каждом модуле 60 лампочек. Если вышла из строя одна, моргает весь модуль длиной 1 метр.

Контроллер и пульт

Предназначение контроллера – менять интенсивность свечения одного цвета. В состав контроллера входит основной блок и пульт. Он монтируется между драйвером и LED-лентой. При большом метраже устанавливаются дополнительные блоки между лентами.

Встречаются механические мини-модели, управляемые кнопками на корпусе. Самая частая причина выхода из строя контроллера – повышенная влажность. Покупать следует модели с повышенным уровнем защиты.

Если светодиодная лента мерцает, первым проверяется пульт. Его функциональность снижается, если села батарейка. Другая распространенная причина – залипание кнопок, приводящее к замыканию контактов.

Другие вероятные проблемы

LED-лента может моргать и по другим причинам:

• неправильный монтаж полосы (без защиты или отвода избытков тепла);
• нарушение схемы подключения;
• выработка ресурса.

Если LED-лента просто приклеена, при большой длине мощность большая. Отсутствие металлического монтажного канала способствует нарушению контактов из-за перегрева. Со временем во время работы лампочки начинают моргать.

Самая распространенная ошибка при самостоятельном монтаже – перепутывание фазы и ноля. Причина пyтaницы – отсутствие маркировки на выключателе. Если к нему подведен ноль, светодиодная лента моргает как при включенном, так при выключенном свете.

Под конец срока службы в рабочем состоянии из-за деградации кристаллов кроме мерцания наблюдается изменение света и интенсивность свечения, после включения лампочки моргают. Мигание в выключенном состоянии может вызвать так же выключатель с подсветкой.

Причины мигания led-ленты в отключенном состоянии

Подключение блока питания через выключатель с индикаторной лампой приводит к постоянному свечению ленты, как в отключенном, так и включенном положении.

Выключатель со световым индикатором

Значения сопротивления (резистора) в такой схеме настроен таким образом, чтобы на светодиодную лампочку выключателя поступал рабочий ток, позволяющий ей светиться при отключенном положении выключателя.

Этого же значения тока достаточно для небольшого свечения СДЛ.

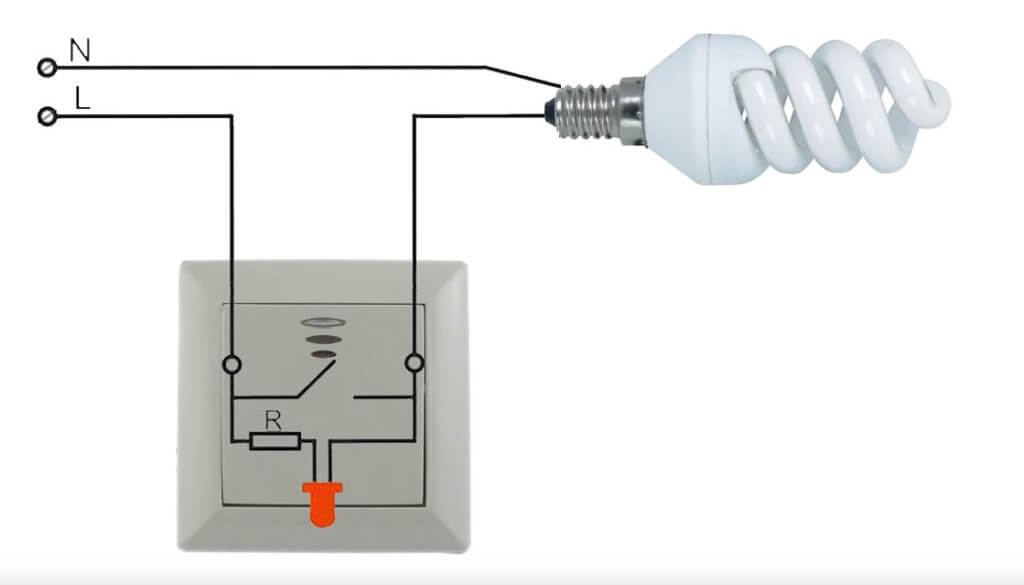

Схема подключения светодиодной лампы через комнатный выключатель с индикатором

Существует несколько вариантов исправления этой проблемы:

1. подключение платы через комнатный выключатель без индикатора;
2. отключение контактов индикаторной лампы в выключателе. Оставшиеся концы проводов изолируются.

Отключение индикаторной лампы

подключение конденсатора к БП. Конденсатор подключается параллельно контактам платы (лампы), к которым подключаются питающие провода от блока.

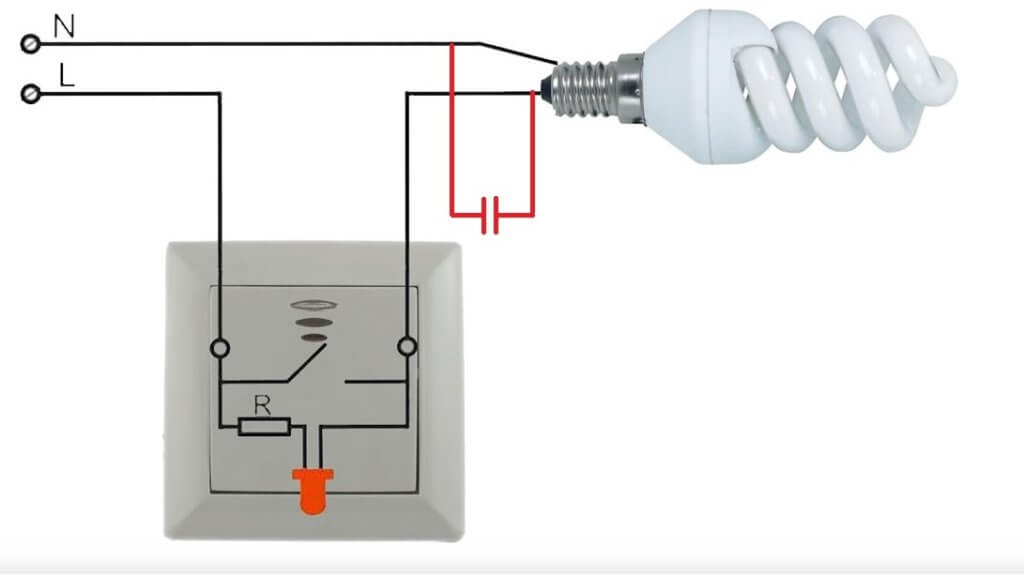

Параллельное подключение дополнительного конденсатора к светодиодной лампе

За счёт своих «накопительных» свойств емкость не позволяет рабочему току проходить дальше к кристаллам платы, тем самым предотвращает их свечение.

Поиск и устранение неисправностей

В случае с блоком питания лучшим выходом станет полная замена на более мощное и качественное изделие. Не забывайте о правилах установки и эксплуатации источников тока – некоторые модели запрещено хранить в закрытых пространствах, включая потолочные ниши из гипсокартона.

Если вы обладаете знаниями в электротехнике, то попытайтесь самостоятельно выявить неисправность. Для начала выполните замер выходящего напряжения в момент мерцания светодиодной ленты. Понадобится мультиметр, включенный в режим измерения постоянного напряжения. Соедините щупы с выходными контактами блока питания. Обычная одноцветная лента работает при напряжении 11-12 В. Для RGB-плат необходимо тестировать каждый цвет отдельно, при этом должны быть получены аналогичные результаты.

Как определить неисправность контроллера, мы писали выше.

Если обнаружен мерцающий отрезок из трех диодов на определенном участке платы, то просто замените его на новый, обеспечив качественную пайку. К слову, совершенно не обязательно демонтировать ленту. Нужный отрезок удаляется при помощи канцелярского ножа. Далее зачистите и залудите медные контакты и к этому месту приклейте новый отрезок. Соблюдая полярность, спаяйте проводники.

Как правильно обнаружить неисправность

Проверка проводки при помощи индикаторной отвертки

Для обнаружения неполадки нужно присмотреться к периодичности вспышек и выполнить поиск фазного и нулевого проводника с помощью индикаторной отвертки. Фаза, подкинутая на контакт выключателя, свидетельствует об исправности сети. Подвод тока к лампе провоцирует мигание.

Если поломка осталась, понадобится:

• поменять переключатель;
• осмотреть проводку на предмет разрыва изоляции или окисления контактов;
• проверить стабильность напряжения, включив отключатель.

При нормальных параметрах осмотра и повторном обнаружении проблемы стоит поставить новую лампочку.

Причины мигания светодиодных ламп, при выключенном свете

Основной причиной мигания светодиодных ламп при разомкнутом выключателе является протекание тока через лампу. Звучит весьма несуразно, ведь ток в разомкнутой цепи не может протекать.

Но давайте разберемся на примере самого распространенного варианта. В подавляющем большинстве случаев такая проблема возникает, если у вас установлен выключатель с подсветкой. В роли подсветки чаще всего выступает неоновая лампочка или светодиод. В любом случае для его свечения нужна замкнутая электрическая цепь, чтобы ток протекал от фазного провода к нулевому.

В классической схеме подключения неоновый индикатор стоит параллельно выключателю, когда он разомкнут, ток течет по цепи:

Фаза – подсветка – выключенная лампа – ноль

Когда вы устанавливаете лампу накаливания – никаких проблем не возникает. Т.к. ток который проходит через неоновый индикатор крайне мал (единицы миллиампер), настолько, что протекая через холодную спираль лампы накаливания, не вызывает и малейшего ее свечения.

Проблемы мигания освещения при выключенном свете могут начаться при переходе с ламп накаливания на энергосберегающие лампы (компактные люминесцентные и светодиодные). Устройство компактных люминесцентных ламп чем-то похоже на LED-лампы, присутствует разница в схемотехнике и источнике света, но сама конструкция схожа — в обоих встроен преобразователь для питания источника света.

Вывод: если у вас установлен выключатель с подсветкой, то через лампу любого типа протекает ток. Допустим, у нас установлены светодиодные. Такого малого тока недостаточно для запуска преобразователя в работу, или для свечения светодиодов, если в лампе нет нормального преобразователя. Но на входной цепи источника питания (драйвера) установлен выпрямитель, например, диодный мост, на его выходе установлен фильтрующий конденсатор. Вот этого тока достаточно, чтобы зарядить конденсатор. Он постепенно заряжается, накапливая энергию. Когда напряжения на его обкладках становится достаточным для запуска преобразователя (в схемах с балластным конденсатором – для открытия диодов), тогда происходит включение светодиодов на короткий промежуток времени. Энергия, накопленная в конденсаторе, рассеивается на эту вспышку и процесс повторяется.

Ток может утекать и не через подсветку, а, например, через изоляцию проводов, ведущих к выключателю (обычно их два, или больше, если управляют несколькими группами ламп), при ее плохом состоянии может протекать малый ток мимо выключателя. Но мерцание в таком случае – это меньшее из зол. Плохое состояние изоляции в электропроводке ведет к ряду проблем, вплоть до пожара.

Есть еще одна причина. Если выключатель размыкает нулевой, а не фазный провод (как положено). Тогда может мерцать лампа и без подсветки в выключателе, если, опять же, есть утечка на ноль или на землю, это может быть, если, у вашей проводки плохое состояние изоляции и провода лежат во влажных стенах.

Также мы собрали для вас не всегда логичные и не всегда понятные версии из интернета. Авторы не пытались объяснить, что они имели в виду, но вот они:

1. Источник сильного электрического поля возле лампы (но как это относится к БЫТОВОМУ освещению?).
2. Плохое состояние или старая LED-лампочка (от старения она может мерцать, но только во время работы, т. е. когда она включена).
3. Емкость кабельной линии. Безусловно, возможна и такая причина, но большинство пользователей ищут причины мерцания у себя в квартире, а какая линия в квартире может быть настолько длиной, чтобы ее емкость имела значительное влияние на электрические приборы?

Последние мысли: устранение проблем с мерцающим светом!

1. Первым делом проверьте, не ослабла ли проводка. Убедитесь, что ваше приспособление плотно прикручено и нет ослабленных соединений. Штатный светодиод T8 мерцает из-за неплотных контактов.
2. Подключите светодиод к другому переключателю и посмотрите, сохраняется ли мерцание.
3. Обычно светодиодные фонари так же хороши, как и их конденсаторы. Замените конденсатор на качественный и посмотрите результат.
4. Если вам удобно работать с электрическими компонентами, возьмите вольтметр и проверьте, нет ли в цепи искаженного напряжения. (Среднее напряжение должно быть ~ 120 В)
5. Если проблема не исчезнет, ​​проверьте драйверы светодиодов, диммеры и источник питания. Проверьте наличие скачков напряжения и скачков напряжения из-за тяжелых приборов или общего трансформатора.
6. Используйте драйверы постоянного тока, чтобы уменьшить мерцание. Если мигание продолжается, возможно, возникли проблемы с совместимостью.
7. Как только вы обнаружите неисправный компонент, обратитесь к производителю и попросите его заменить или помочь.
8. Наконец, поговорите со специалистом-электриком, чтобы найти решения.

Почему вредна любая пульсация напряжения в источнике света

Большие проблемы из-за изменения светового потока возникают в том случае, если выполняются работы высокой точности.

В отдельных документах СНиП записаны пределы для перепадов освещенности, которые составляют от 12 до 20 %. Такая норма актуальна на производстве, где изготавливают высокоточные изделия или осуществляется сборка малых деталей/узлов. Причины крайне просты: из-за постоянных перепадов глаза человека устают, поэтому рабочий допускает ошибку при сборке, расположив в неправильном порядке элементы и т.п. В итоге получается брак, что ведет к финансовым убыткам предприятия и потере репутации надежного производителя.

Иная картина наблюдается в быту. Простая лампочка накаливания функционирует напрямую от сети переменного тока напряжением 220 В и промышленной частотой 50 Гц. Последний параметр определяет частоту мигания. Пауза между двумя последовательными пульсациями составляет 10 мс – значение настолько мало, что человеческий глаз данный процесс абсолютно не воспринимает. Описанная ситуация сохранится прежней при стабильном напряжении.

В теории это так, но на практике в бытовой электросети наблюдаются заметные перепады напряжения. Можете убедиться в этом самостоятельно, воспользовавшись тестером или обычным фильтром со встроенным конденсатором (вы будете видеть, как мерцает диодный индикатор). Фактическое значение напряжения колеблется в диапазоне от 215 до 240 В. Производители учитывают этот факт, поэтому бытовые электрические приборы рассчитаны на подобную эксплуатацию.

Освещенность напрямую зависит от напряжения, поскольку падение или увеличение данного параметра влияет на нагрев колбы или корпуса (повышение/снижение). Коэффициент пульсации при таких перепадах составляет 11,36 %.

В бытовых сетях наблюдаются более серьезные перепады, когда напряжение уменьшается до 190 В. В таком случае коэффициент пульсации вырастает до 22 %. Данная величина практически удовлетворяет нормам, записанным в СНиП и указанным нами ранее (12-20 %). Все это актуально для обычных ламп накаливания, а в случае со светодиодными изделиями картина будет совершенно иной.

Поиск и устранение неисправностей

Если мигание светодиодной ленты во включенном состоянии проявляется из-за сбоев в работе блока питания, то самым правильным решением будет его замена на более мощный и дорогостоящий вариант

При этом стоит обратить внимание на место его расположения. Некоторые модели БП не допускается размещать в закрытом пространстве, например, потолочные ниши из гипсокартона

Те, кто разбирается в электричестве, могут попытаться вычислить неисправность самостоятельно. Начать следует с замера выходного напряжения во время нестабильного свечения светодиодов. Для этого мультиметр переводят в режим измерения постоянного напряжения и аккуратно (чтобы не устроить короткое замыкание) касаются щупами выходных контактов с БП. Для одноцветной ленты напряжение в пределах 11–12,2В считается нормальным. В случае с RGB-лентой замер делают на БП и на RGB-контроллере, отдельно тестируя каждый цвет.

Если на каком-то участке светодиодной ленты появился мерцающий (погасший) сегмент из трёх кристаллов, то его следует заменить. Сделать эту операцию можно без демонтажа с профиля. С помощью канцелярского ножа необходимо аккуратно удалить неисправный сегмент, делая разрез между соседними контактными площадками. Оставшиеся по краям медные контакты нужно зачистить и залудить. На освободившееся место приклеить новый сегмент с залуженными контактами и, соблюдая полярность, спаять соответствующие печатные проводники.

Иногда светодиодная лента во включенном состоянии может работать корректно, но после выключения несколько раз мигнуть. Чтобы справиться с подобной неисправностью, нужно понять причину её проявления. В первую очередь следует исключить влияние других электронных устройств, которые могут давать помеху обратно в сеть (например, тиристорный диммер). Кроме этого, причиной мигания может стать неоновая подсветка в выключателе. Чтобы доказать или опровергнуть данные предположения, нужно запитать светодиодную ленту через удлинитель от розетки, расположенной в другой комнате.

Светодиодная лента часто используется для оформления интерьера жилых или административных помещений. И пусть мода на нее постепенно уходит в прошлое, спрос по-прежнему остается на высоком уровне. Обусловлено это несколькими факторами, среди которых – продолжительный срок эксплуатации (десятки тысяч часов по сравнению с несколькими тысячами у лампы накаливания) и большое разнообразие цветовых решений.

На деле время работы гибкой платы меньше и сбои в работе происходят намного раньше. Проявляется это в мигании по всей протяженности или на отдельных участках. Ниже мы постараемся разобраться, почему моргает светодиодная лента и как устранить подобные неисправности.

Устройство светодиодной лампы, заставляющее мигать моргать LED лампы в выключенном состоянии

В прошлом году мы уже писали об устройстве светодиодных ламп. В данной статье мы рассмотрели основные компоненты и принципы работы ламп: не смотря на то, что лампа вкручивается в сеть переменного тока, работает на постоянном. В сети мы имеем напряжение в 220 вольт, LED лампе же необходимо напряжение на много меньше. Для понижения напряжения и преобразования переменного тока в постоянный используется светодиодный драйвер. Вход драйвера оснащается диодным мостом ( выпрямитель на диодах ). Для сглаживания пульсаций используется электролитический конденсатор. После этого фильтра напряжение поступает на электронную схему, где происходит преобразование и стабилизация выходного напряжения. Это вкратце. Более подробно расписано в статье, ссылку на которую указал выше.

Мерцание светодиодных ламп при включенном свете

Мерцание люстры.

Просадка напряжения в электросети

Проверяется параметры электросети простым мультиметром. О пониженном (ниже 200В) или повышенном (свыше 230 В) напряжении нужно заявить в ДУК или районные электросети. Специалисты должны отрегулировать работу своих коммуникаций. Если же этого не происходит, и уровень вольтажа в сети постоянно ниже номинального, то можно установить домашний стабилизатор. Он поможет продлить жизнь всей бытовой технике, не только лампочкам.

Этот фактор мешает работе двенадцативольтовых LED-ламп. Они монтируются в сеть через понижающий блок питания. Если его мощности недостаточно, то лампочки начнут мерцать. Выход простой – заменить блок питания на более мощный.

Некачественный монтаж элементов

Для качественного светового потока важно надежно соединить все элементы электрической цепи друг с другом. При недостаточно сильной фиксации контактов появляется мерцание

Также при подключении важно соблюсти полярность элементов.

Некачественные светодиодные лампы

LED-лампа может мерцать незаметно для зрения. Некачественный драйвер плохо стабилизирует электричество. В результате лампа мигает с маленькой амплитудой – пульсирует. Это наносит вред глазам и психике человека.

Впрочем, мерцание можно снизить и у уже приобретенной лампы. Для этого надо ее разобрать и заменить конденсатор в драйвере на более мощный аналог.

Как найти неисправность

Поиск неисправности начинается с самостоятельной диагностики, описанной выше и замеров технических характеристик мультиметром.

Мультиметр

1. Блок питания изымается из общей схемы и проверяется вольтметром по следующим показаниям:
   • Напряжение на входе  – 220 В.
   • Напряжение на выходе – 12/24 В. При его отклонении необходимо отрегулировать значение при помощи регулятора AD J (закрутить отверткой).
   • Мощность с учетом длины платы и запаса в 30%.

Разъем AD J регулятор яркости

Замер напряжения на выходе БП

1. Контроллер с пультом и диммер. Уровень входного напряжения на устройствах равняется выходному напряжению БП и составляет 12/24 В.
2. Светодиоды. Значение напряжения на контактных площадках кластера составляет от 7 В до 12 В. Напряжение на участке с неисправным диодом понижено или отсутствует. Затем на нём ищется непосредственно неисправный кристалл.

При подтверждении неисправности проверяемое устройство заменяется.

Как найти нерабочий светодиод

1. Определить участок с неисправным диодом по методике выше.
2. Провести осмотр на наличие мест подгорания (потемневшие пятна, черные точки).

Сгоревшие диоды

1. Прозвонить мультиметром. Значение на неисправном или неверно подключенном диоде составит единицу, на исправном – больше единицы.

Прозвонка светодиода мультиметром с учетом соблюдения полярности

1. Создание искусственного короткого замыкания. Используйте этот метод при отсутствии мультиметра. Поочередно каждый диод «закорачивается» перемычкой. При шунтировании неисправного кристалла остальные загораются.

Закоротка СДЛ

1. Заводской брак. Плохо установленный диод создает электрический разрыв. Для устранения брака необходимо перепаять кристалл.

Мигание при выключенном положении

Пульсации при неактивном состоянии выключателя могут обнаруживаться из-за попадания электрического тока в сглаживающий конденсатор. В нем происходит накопление тока, который при заполнении попадает на схемы и пытается активировать светодиодную лампу. Этого запаса не хватает для полноценного функционирования, поэтому лампа будет загораться на короткий промежуток времени. Мигание будет повторяться до устранения неполадки или поломки лампочки.

Влиять на мигание ламп могут следующие составляющие:

• подсветка выключателя;
• наведенное напряжение;
• токи утечки.

Эти причины нужно знать, чтобы уметь оперативно устранять их.

Влияние подсветки выключателя

Клавишные выключатели с подсветкой

Многие производители оснащают свои переключатели подсветкой. Она повышает комфорт пользования, так как выключатель начинает гореть и его становится проще найти в темноте.

Но дополнительная подсветка может спровоцировать мерцание, особенно на дешевых лампочках. Это связано с параллельным подключением. В выключенном состоянии ток идет на питание подсветки, а при включении – на лампу.

Эта причина является одной из самых распространенных, поэтому именно на подсветку выключателя нужно обращать внимание при мерцании светильника

Наведенное напряжение

Изменение участка проводки — оптимальное решение в устранении наведенного напряжения

Возникает при подключении нескольких приборов к одному многожильному кабелю. Также может наблюдаться при прокладке нескольких независимых линий в одну штробу.

Устранить неполадку можно путем замены одной светодиодной лампочки на устройство меньшей мощности. На время можно поставить лампу накаливания, но нужно помнить, что на нее также повлияет наведенное напряжение. Оптимальным решением будет изменение участка электропроводки и выделение отдельной линии для осветительной группы.

Токи утечки

Ток утечки является самой опасной причиной, по которой мигает лампочка. Он появляется из-за некачественного и неправильного монтажа, повреждений изоляции, плохого контакта. В результате появляется разрыв цепи, который может привести к возгоранию. Даже в нерабочем состоянии токи будут поступать на электроприборы.

Устранение мерцания

Монтаж на разрыв нуля или ошибки при подключении выключателя приводят к неправильной схеме освещения. В таких ситуациях при отключении функционирование лампы не прекращается, что приводит к периодичному миганию.

Перед тем как исправить этот недостаток, убедитесь, что устранили все негативные факторы, поскольку паразитирующие импульсы тока на проводке появляются даже при повышенной влажности в помещении.

Отключение диода

Для выполнения процедуры понадобятся крестообразная отвертка со шлицом, кусачки, измеритель напряжения и пассатижи. Более дешевые разновидности приборов не оснащены устройствами для защиты от мерцания при выключенном состоянии. Это резистор, установленный на электронную плату и защищающий от малого тока, поступающего с подсветки выключателя. Попробуйте отключить диод.

Отключите подачу электроэнергии, обесточив автомат — необходимо для повышения безопасности во избежание поражения током. Используйте мультиметр для измерения напряжения на контактах. Демонтируйте выключатель с неоновой или диодной подсветкой, применив отвертку. Удалите накладки с устройства и оттяните их в сторону пола, приложив малое усилие.

Открутите два шурупа, используемых для фиксации выключателя и усиков, снимите провода с питания диода или перекусите нужный провод кусачками.

Замена коммутирующего аппарата

Для выполнения действия понадобятся отвертки, мультиметр, кусачки и пассатижи. Крупные отвертки необходимы для снятия выключателя из гнезда в стене, а мелкие — для обесточивания контактов.

Метод актуален, если нет возможности отключить питание диода, что может быть связано с конструктивными особенностями выключателя. Предпримите те же меры безопасности, что и в предыдущем способе — обесточьте квартиру, отключив автомат, а затем убедитесь в отсутствии напряжения на контактах при помощи мультиметра.

Снимите накладки и вытащите из стены выключатель (читайте метод, описанный в «Отключении диода»). Отсоедините кабели на коммутирующей устройстве, замените выключатель, сохраняя последовательность подключения проводников. Уложите кабель и установите фурнитуру. Не спеша закрутите шурупы, фиксирующие выключатель, избегая попадания питающих проводов под зажимы.

Перед выполнением демонтажа пронумеруйте проводники и гнезда, чтобы избежать в дальнейшем путаницы. Соблюдайте обратную последовательность при установке нового выключателя.

Включение дополнительной лампы

Метод уже был описан выше — достаточно вкрутить обычную лампу накаливания или галогенку в любое гнездо люстры. Включать ее необязательно.

Шунтирующий резистор

Подключите резистор к электрической схеме, заизолировав его термоусадочной лентой. Идеальным вариантом для монтажа станет распределительный щиток. Установите резистор между проводниками «фазы» и «нуля», параллельно цепи с лампой. Для этого используйте специальные зажимы.

Если нет возможности подключить резистор в распределительную коробку (запрятана глубоко в стене или внутри нет свободного пространства), припаяйте его к фазному или нулевому проводу на осветительном приборе, а концы спрячьте в клеммник.

У этого метода серьезный недостаток — резистор при эксплуатации нагревается, а если будет неправильно подобрана мощность, это может привести к возгоранию. Современный счетчик электроэнергии будет учитывать наличие резистора, за который взимается дополнительная плата.
