Грамотный монтаж
На самом деле, автомат подключается гораздо проще и логичнее, чем принято думать
Но к процессу следует отнестись с максимальным вниманием и ответственностью
Важны следующие этапы:
- Предварительная оценка внешнего вида изделия. Осмотр поверхности, проверка на наличие повреждений, трещинок. В случае обнаружения таковых, лучше обменять прибор, так как он не может быть пригодным.
- Полное отключение электричества и проверка с помощью мультиметра.
- Закрепление на дин-рейке. Диф автомат нужно фиксировать, как показано на фото ниже.
- Очистка концов проводов с помощью специальных устройств и изоляции.
- Процесс подключения осуществляется сверху, сквозь жилы.
- До включения питания необходимо плотное закрепление прибора на поверхности.
Отключение одного прибора при срабатывании другого говорит о неправильном подключении. Чаще всего это случается при подключении ноля и фазы к разным устройствам.
Дифавтомат, подключение которого осуществлялось путем присоединения «L» и «N» снизу, также не будет работоспособен. Обязательно подключать именно сверху, как показано на схемах.
Теперь сформулируем главные ошибки при подключении дифференциальных автоматов:
Порой по завершении установки прибор отказывается работать, или же выключается при дополнительных посторонних нагрузках. В таблице приведены характерные ошибки непрофессионального монтажа:
Напоследок отметим, что электричество – это не то понятие, где уместна экономия. Ведь его работа связана жизнью и безопасностью людей. Все комплектующие, не говоря уже о самих приборах, должны быть только фирменными, купленными у добросовестных производителей. Перед совершением покупки нужно обязательно изучить все товарные характеристики.
Дифференциальный автомат представляет собой коммутационное устройство, в котором совмещаются автоматический выключатель и устройство защитного отключения (УЗО).
Существует мнение о нецелесообразности схемы с дифференциальным автоматом без заземления. Электрики мотивируют это тем, что проводка обычно выполнена в двухпроводном стандарте, а отсутствие дифавтомата потребует дорогостоящей модернизации. Однако такое мнение нельзя признать верным, поскольку в автомате имеется лишь пара контактных разъемов, а для установки проводника заземления просто нет места. К тому же принцип действия защитных систем не требует заземления. Ниже пойдет речь о нюансах работы защитных устройств и о том, как подключить дифавтомат без заземления.
Что такое трёхфазная сеть и как в ней подключать УЗО?
В трёхфазной сети также имеются фаза и ноль, только фазных проводников три («L 1», «L 2», «L 3»). Напряжение между любыми из фаз – 380 В, между фазой и нулём – 220 В
Очень важно в такой электрической сети выполнить равномерное распределение нагрузки между фазами. Если одну фазу нагрузить больше, а другую меньше, возникнет перекос, и как следствие, аварийная ситуация. Аналогично однофазной сети, трёхфазная может состоять из четырёх или пяти проводников
В первом случае – три фазных провода и нулевой, во втором ещё добавляется проводник защитного заземления
Аналогично однофазной сети, трёхфазная может состоять из четырёх или пяти проводников. В первом случае – три фазных провода и нулевой, во втором ещё добавляется проводник защитного заземления.
Пример сборки трехфазного электрощита на видео:
Монтаж УЗО в трёхфазной сети выполняется точно так же, как и в однофазной: можно устанавливать его только на вводе либо подключать ещё по одному устройству защитного отключения на каждую отходящую группу потребителей. Точно также уместен вариант, когда между вводным автоматическим выключателем и УЗО подключается прибор учёта электроэнергии.
В квартирах вряд ли вы где-нибудь повстречаете трёхфазную сеть, а вот для частных домов может потребоваться напряжение 380 В для подключения насосов, двигателей, станков.
Правила выбора схемы подключения
Простое подсоединение
При подключении дифавтомата нужно ориентироваться на параметры сети, тип помещения и финансовые возможности.
Простое подсоединение
Дом в сельской местности или дача не нуждаются в большом количестве устройств. В дачной постройке достаточно поставить один прибор на ввод и вывести отдельные линии для системы освещения и розеток. При наличии токовой утечки на любой линии общий АВДТ сработает, обесточив все магистрали.
До конца устранения поломки в доме не будет электричества.
Надежное подключение
Дифавтоматы для разных групп электропроводки
В квартире или загородном коттедже на группы риска понадобится подсоединить отдельные аппараты. Ванная комната, кухня, техника, использующая воду, нуждаются в повышенной безопасности. Для «мокрых групп» организуется отдельная проводка с индивидуальным диафатоматом. В момент срабатывания прибор обесточивает только проблемный сегмент, остальной участок сети работает в обычном режиме.
Защита разветвленной сети
Для сложной электролинии понадобятся дифатоматы класса S или G. Они имеют линейный принцип подсоединения:
- отдельный автомат для группы потребителей;
- индивидуальный автомат для высокомощного потребителя.
Как подключить дифавтомат
Схема подсоединения дифференциального автомата довольно просто читается любым человеком с электротехническим образованием. Эта схема практически не отличается от способа подключения других устройств, которые устанавливаются в распределительной аппаратуре. Дифференциальный автомат должен быть правильно подсоединен к нулю и фазным проводам лишь той линии, которую он должен будет защищать.
Схема подключения вводного дифавтомата
Стоит рассмотреть несколько популярных способов подключения дифавтоматов. Один из них принято называть «вводной автомат», потому что устройство устанавливается в распределительном щите на вводном кабеле и выполняет защиту совершенно всех цепей в этой сети.
Дифференциальный автомат для подобной схемы необходимо выбирать очень внимательно, учитывая максимальную рабочую мощность и другие характеристики электрической сети. Основными преимуществами данного метода защиты являются:
- довольно небольшая цена одного устройства;
- хорошая компактность дифавтомата.
А также стоит упомянуть про такие недостатки дифференциального автомата:
- при возникновении поломки выключается подача напряжения на все помещение;
- процесс ремонта займет большое количество времени, потому что тяжело определить точное место поломки и причину отключения.
Схема подключения отдельного дифавтомата
Следующий способ считается оптимальным. Дифавтомат нужно поставить перед каждой группой потребителей электрической энергии. К примеру, дифференциальные автоматы ставятся на освещение, водонагревательный бак и розетки. Такой способ является наиболее безопасным для защиты устройств и человека.
При сборке подобной схемы необходимо установить общий дифавтомат с большими рабочими характеристиками, чем у отдельных устройств. Например, когда отдельные устройства рассчитаны на утечку тока 30 миллиампер, то у общего автомата это значение обязано быть не менее 100 миллиампер. В случае если эти дифавтоматы будут совершенно одинаковыми, то при поломке в одной группе, сразу сработает основной и групповой автомат. Это способно привести к выключению всей электрической сети. Чтобы этого не произошло, стоит поставить устройство селективного типа. Он срабатывает с маленькой задержкой, поэтому появляется возможность организации последовательного выключения дифавтоматов.
Главные достоинства данного способа такие:
- наиболее высокий уровень защиты;
- при выключении становится понятно, на какой группе электрической сети произошла поломка.
Недостатки этой схемы такие:
- высокая цена комплекта дифференциальных автоматов;
- устройства занимают много места в распределительном щите;
- установка автоматов представляет большую сложность.
Схема подключения дифавтомата без использования заземления
Раньше практически все здания оборудовались заземлением. Для этого от дома к земле отводился специализированный контур, к которому подсоединялись все крупные элементы электрической сети. Сейчас технологии строительства редко предполагают присутствие в здании системы заземления. В этом случае установка дифференциального автомата считается не только рекомендацией, но и требованием по электрической безопасности
Дифавтомат будет являться заземляющим устройством, что очень важно для обеспечения защиты от большой утечки тока
Возможные схемы подключения, как подключить дифавтомат
Сейчас подробнее поговорим о том, как лучше подключить дифавтомат и какие схемы его присоединения существуют. Каждый вариант, описанный ниже имеет свои преимущества и недостатки, которые будут подмечены.
Дифавтомат в схеме без заземления
Схема присоединения дифавтомата без использования заземления не отличается от одноуровневой или двухуровневой альтернативы. Основная разница заключается в отсутствии особой жилы, которая проходит к каждой отдельно взятой электроточке, с целью обеспечения съема тока с корпуса прибора в момент нарушения его электроизоляции.
Дивафтомат по своему функционалу выступает в качестве замещения для заземленного провода и разрывает электрическую цепь мгновенно, сразу после того как будет обнаружена утечка тока. Соответственно, человек остается защищенным от внезапного электроудара.
Схема с единственным дифавтоматом
Это такая схема подключения дифференциального автомата, которая предполагает присутствие единственного защитного прибора. Обычно он бывает вмонтирован после электросчетчика, в свою очередь к выходу АВДТ подсоединяются все электронные контуры.
Рекомендуется устанавливать концевой включатель в начале каждой цепи, это позволит ремонтировать проводку в отдельной комнате без необходимости выключения света во всей квартире.
- доступная стоимость;
- простота конструкции;
- не требуется много места для установления АВДТ.
- неудобно искать причину выбивания дифавтомата;
- нельзя выключить электроподачу во всей квартире, в случае, если проблема с электропроводкой коснулась отдельного помещения.
Одноуровневая схема дифавтоматов
Схема подключения дифавтоматов в однофазной сети имеет схожесть с двухуровневой системой. Главное отличие кроется в том, что его цель – экономия средств и места, посредствам исключения из структуры одного защитного элемента.
- меньшая стоимость, по сравнению с двухуровневой системой;
- экономия пространства за счет исключения одного защитного элемента.
в сети отсутствует дублирующее устройство, которое могло бы обеспечить дополнительную защиту.
Двухуровневая схема дифавтоматов
Двухуровневая система отличается высокими показателями надежности и удобством в использовании. АВДТ, через который проходит нагрузка находится на первом уровне. Провода, проходящие через него одновременно подключаются к нескольким дифавтоматам. Число последних равно количеству электрических контуров в доме.
Устройства на втором уровне могут быть менее мощными и иметь худшие показатели порогового тока утечки, по сравнению с устройствами на первом уровне. Это обусловлено стремлением к обеспечению экономичности оборудования.
- наличие дублирующего дифавтомата обеспечивает надежность и безопасность системы;
- простота поиска электроконтура;
- можно отключить только одну комнату от электроснабжения, на период ремонта.
нужно приобретать несколько дифавтоматов и выделять дополнительное место для установки.
Схема при трехфазной сети
Конструкция схемы отличается тем, что у АВДТ имеется 4 входных и выходных клеммы, через которые проходят провода к другим электроприборам. Необходимость в применении такой схемы возникает тогда, когда нужно установить дифавтомат в здание, куда проведена сеть 380 В.
Монтаж селективных дифавтоматов
Особенность селективных дифавтоматов заключается в том, что при появлении тока утечки его могут обнаружить дифавтоматы сразу двух уровней.
Селективные дифавтоматы используются исключительно в качестве главного прибора в двухуравневых системах. Их функция – обеспечение индивидуального срабатывания устройств второго уровня, без необходимости отключения электропитания во всей сети.
Схемы подключения
Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.
Подключайте нулевой провод к клемме «N»!
Подключение диффавтомата с заземлением

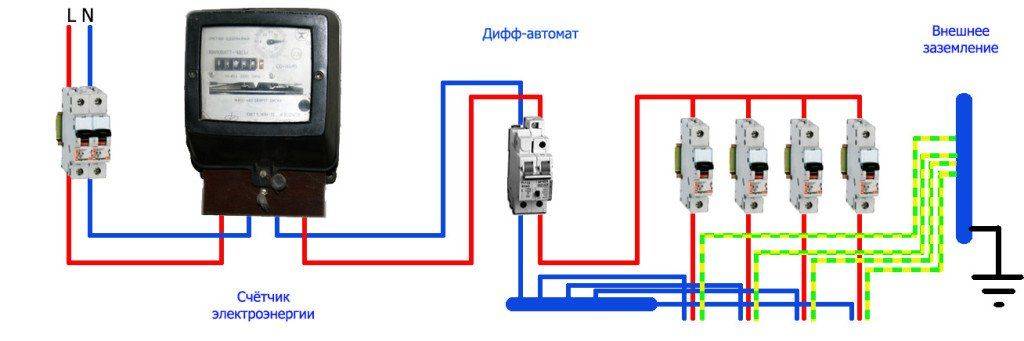

Вводный автомат
Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.
Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:
- более низкую стоимость одного дифавтомата;
- компактность (один прибор всегда поместится в щите).
И следующие недостатки:
- при реакции на неполадки отключается подача тока на всю квартиру;
- ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

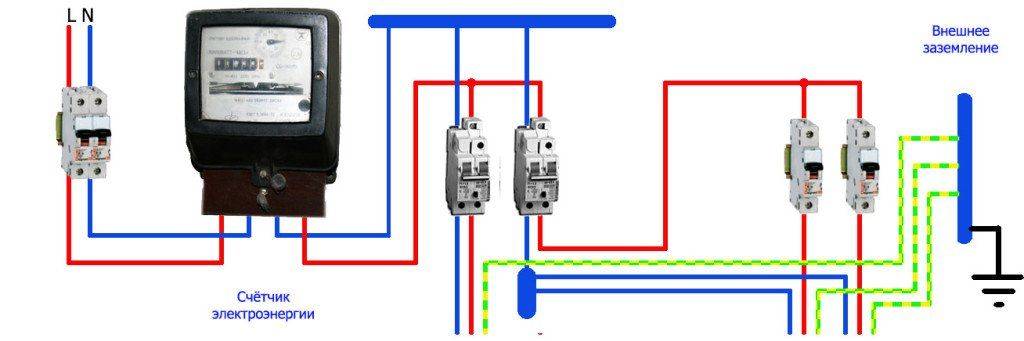

Отдельный автомат
Вторую схему можно назвать «отдельные автоматы». В этом случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей или веткой сети, а также перед группой самих дифавтоматов. Например, отдельные дифавтоматы устанавливаются на группу освещения, розетки и стиральную машину. Это самый безопасный способ организации защиты электросети и её пользователей.
Подключение двух дифавтоматов
При монтаже такой схемы требуется выбирать общий дифференциальный выключатель с более высокими рабочими параметрами, чем у групповых автоматов. Так, к примеру, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой способ организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такого прибора происходит с небольшой задержкой, с помощью которой можно организовать процесс последовательного отключения автоматов.
- самый высокий уровень безопасности;
- в момент отключения точно известно, на какой из линий электросети произошла авария.
- высокая стоимость комплекта дифавтоматов;
- конструкция занимает немало места в силовом щите;
- относительная сложность монтажа и чтения.
Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.
На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.
Принципы установки автоматического выключателя дифференциального тока с наличием заземления
Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое. мы уже разобрались в другой статье.
А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.
При установке дифавтомата в схему с заземлением существует 2 варианта:
- вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
- дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.
На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.
Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.
У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.
Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.
Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.
Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.
Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.
Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу.
Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.
Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.
Правила монтажа дифавтомата в распределительном щите
Подключая дифавтомат в распределительном щите, нужно следовать определенным правилам.
- Подсоединять фазу следует на вход дифавтомата, то есть туда, где на верхней части устройства имеются обозначения «1» или «L».
- Рядом с ними будет стоять буква «N» — это вход нуля на дифавтомат.
- Выход фазы с устройства находится в нижней части и обозначен «2» или «L».
- Выход нуля с прибора тут же и имеет обозначение «N».
Дифавтомат подключается, следуя приложенной к прибору инструкции.
Мастер, производящий подключение, должен четко осознавать какой из проводов и куда нужно подключать. Определить фазу можно с помощью отвертки-индикатора.
Дифавтоматы подключаются как к однофазной сети, так и к трехфазной сети переменного тока.
Подключение дифференциального автомата проводится с соблюдением всех мер электробезопасности.
Если недостаточно средств или не хватает места в распределительном щите, то стоит выбрать схему №1. Но нужно учесть, что если сработает водный дифавтомат — вся квартира будет обесточена. Также в этой схеме очень сложно искать неисправности.
Если есть время и желание повозится с более сложной схемой, хватает финансов на покупку дифавтоматов, а также имеется много места в распределительном щите, то можно смело выбирать схему №2. Она обеспечит надежность и безопасность. Ведь в случае аварии отключится лишь одна линия, а, значит, искать неисправность в такой схеме будет гораздо легче.
Что касается селективной и неселективной схем, то они, независимо от выбора дифавтомата, считаются очень надежными и вполне могут защитить людей, бытовые приборы и сеть.
Особенности подключения в частном доме
Электросеть в загородном доме принципиально не отличается от квартирной, однако появляются более разнообразные варианты. Например, легче поставить на входе одно единое устройство или несколько устройств защитного отключения на наиболее важных линиях сети.
Вводный аппарат на 300мА предохраняет всю электропроводку от возгорания. УЗО способно отзываться на суммарный показатель тока утечки со всех имеющихся линий несмотря на то, что в каждом отдельном случае соблюдается норма.
Универсальные приборы, рассчитанные на срабатывание при 30мА, монтируют после противопожарных. Следующие линии — санузел и детская комната (показатель Iу = 10мА).
Допускается переделка системы заземления в TN-C-S. Не допускается самостоятельное подключение повторного заземления к нейтрали. Если напряжение попадет на нейтральный провод от наружной сети, заземление станет единственным для окрестных домов, что при некачественно выполненной работе становится частой причиной пожаров. Повторное заземление рекомендуется выполнять на участке ввода с воздушной линии электропередачи.
В загородных домах устанавливают главный ввод и два автомата (на розетки и на переключатели света). Бойлер подключают к сети с помощью розетки или выделенного автомата.
Основные ошибки подключения дифавтоматов
Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:
- Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
- Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
- С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
- Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
- При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
- При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.
Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.
Селективный и неселективный метод срабатывания устройства
Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.
Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.
