Подсветка багажника: как самостоятельно установить в авто светодиодную ленту

Материал и инструменты

Правильно подключить светодиодную ленту в машину можно, тщательно продумав все этапы процедуры и место ее установки, а также подготовив необходимые для работы компоненты. Это прежде всего такие материалы и инструменты, как:

Лед-полоска заданной длины, мощности, яркости и прочих важных параметров.
Проводники поверхностью сечения около 0,75 мм2.
Ножницы.
Изолента.
Коннекторы.
Паяльник, канифоль, припой и прочие расходники для пайки.
Строительный фен/зажигалка.
Термоусадная трубка.
Влагоустойчивый профиль.
Хомуты.
Клей.
Блок питания, соответствующий по мощности лед-полоске.
Контроллер с пультом управления (для трехцветной ленты).
Зарядка для телефона, работающая от автомобильного прикуривателя.
Тумблер/переключатель.
Пассатижи, кусачки и прочий электромонтажный инструмент.

https://youtube.com/watch?v=GbKeqfUV1QI

Где можно применить

Линзы для светодиодов

Светодиоды можно применять где угодно, насколько позволяет фантазия владельца авто. Их можно использовать как противотуманные фары, в качестве дополнительной подсветки, интегрировать в поворотники, а также сделать подсветку салона. О подсветке салона стоит поговорить подробнее, так как это интересует многих автолюбителей. Все что нужно для начала – это приобретение нескольких комплектов светодиодной подсветки, включающей в себя несколько ярчайших светодиодов со встроенными линзами. Не стоит скупиться и экономить, светодиоды плохого качества не оправдают того, что ждет владелец авто от светодиодной подсветки.

Стоит обратить внимание и на длину проводов в комплекте светодиодов, чем больше длина, тем, естественно, лучше. Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке

Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю

Легкий монтаж светодиодов не требует особых знаний, поэтому после покупки можно приступать к установке. Крепить светодиоды следует при помощи миниатюрных кронштейнов, которые имеют клейкую основу, поэтому и крепятся там, где только можно. Единственное, что может резко ограничить полет фантазии – это длина проводов, которые будут подключаться к прикуривателю.

Крепления

Стоит знать, что каждый предохранитель и электрическая цепь в транспортном средстве рассчитаны на строго определенную нагрузку, для каждого элемента свою.

Подключение через предохранители защитит от скачков напряжения, и как следствие, предохранит оборудование от сбоев в работе и поломки. Причем переживать за то, что светодиоды могут разрядить аккумулятор, не придется, так как они потребляют совсем небольшое количество энергии.

Кроме эстетической составляющей, светодиодная подсветка несет и практическую функцию, поэтому к установке и подключению, а также и к приобретению светодиодов, нужно подойти со всей ответственностью и с соблюдением всех мер безопасности.

Установка светодиодной ленты на авто

Правила подключения диодной ленты в авто:

Перед началом тюнинга следует определиться с местами размещения ленты и подключением к питанию.
Классикой является подсветка приборной панели снизу, когда свет падает на пол и под передние сиденья.
Запитать диоды можно как от блока питания (резистора), так и от прикуривателя.
Лента разрезается только в определённых местах, по линии между контактами (через кратные промежутки).

Это нужно учитывать при расчете длины, требующейся для установки.

Существует способ установки освещения без вмешательства в электросеть автомобиля. Для этого потребуется:

влагозащитная RGB лента на четыре контакта;
четыре специальных клеммы или коннектора;
многожильный провод (с цветами проводков как на контроллёре);
контроллер на 12 В (для легкового авто);
силиконовый герметик.

Перед тем, как подключить выключатель с розеткой, необходимо изучить схему установки такого блока и области его применения в организации электроснабжения комнат и помещений.

С выбором сечения токоведущий кабелей надо определяться в процессе планирования системы проводки квартиры или дома. Расчет можно делать по мощности — предварительно распределив потребителей электроэнергии по группам, или же по току — учитывая его допустимую и рабочую плотность.

Последовательность установки диодной ленты на авто в этом случае предполагает:

Лента прокладывается под бардачком, затем идёт под передними сиденьями, выходит к педалям и поднимается под приборную панель. Крепится монтажным скотчем либо на собственную клеящуюся основу.
В местах сгибов она разрезается и соединяется путём припаивания проводов и соединения их коннекторами.
Места спаивания обрабатываются силиконовым клеем для надёжности крепления и предотвращения попадания влаги.

Всего получится 4 отрезка ленты. Два коннектора разместятся вверху, под приборной панелью. Еще два внизу, под сиденьями. Все проводки нужно аккуратно спрятать под обшивку и панели.

Оба конца установленной ленты присоединяются к контроллеру. Цвета проводов должны соответствовать указанным цветам на контроллере.
Для подключения к прикуривателю нужно модернизировать автомобильную зарядку для телефона. Один её провод припаивается к предохранителю, а второй к правому металлическому ушку, то есть, крепится минуя стабилизатор. Корпус закрывается, штекер вставляется в контроллер, а само зарядное устройство в прикуриватель автомобиля.
Теперь с помощью пульта управления можно управлять светомузыкой.

Такое освещение работает только при повёрнутом ключе зажигания или работающем моторе.

Второй вариант монтажа также подойдёт для освещения в салоне, под капотом и в багажнике.

Понадобится влагозащитная лента с двумя контактами и провод с двумя разноцветными проводами.

Красный провод припаивается к «плюсу» ленты, чёрный к «минусу». Места спаивания герметизируются силиконом.
Отрезки ленты соединяются коннекторами (лента, провод, коннектор, провод, лента).
Чёрный провод размещается под обшивкой и протягивается к минусовой клемме аккумулятора.
Красный крепится к тумблеру, а затем к плюсовой клемме аккумулятора.
Тумблер устанавливается в салоне таким образом, чтобы до него можно было дотянуться рукой.

На заметку. Возможно, с первого раза лента не будет светиться. Ничего страшного! Нужно внимательно проверить полярность подключения. Светодиоды от этой случайной ошибки, как и аккумулятор автомобиля, из строя не выйдут.

Такое освещение достаточно долговечно и надёжно. Любой элемент цепи, включая сгоревший диод, легко заменить новым. Именно по этой причине светодиоды с каждым днём становятся всё более популярными среди автолюбителей. Ими украшают не только салон, но и подсвечивают колёса, днища автомобилей, зеркала.

Работа по монтажу светодиодного освещения в автомобиле – процесс творческий. Немного терпения и полученный результат обязательно порадует даже самого взыскательного эстета.

Некоторые особенности дизайна

При реализации светодиодной подсветки салона своими руками, необходимо прежде всего определиться, что и как подсвечивать.

Касаемо размещения ленты в салоне ВАЗ-2110, подсветку можно сделать везде, но наибольшую пользу она принесет в перчаточном ящике и в области ног, причем для заднего сидения ее польза оказывается намного большей. Сюда же может быть смело отнесена подсветка ручек дверей.

В качестве элемента декора такой тюнинг лучше всего сделать на решетках воздуховодов, он хорошо смотрится как подсветка дверей с логотипом, а также подсветка дверей авто по их периметру.

Задается тип включения отдельных элементов подсветки, в том числе в области ног. Самый простой вариант – постоянно подключить ее к бортовой электрической сети. Однако, наиболее функциональным будет отдельный легко доступный выключатель, которым декоративное освещение подсветки дверей с логотипом, или подсветка области ног, будет включаться исключительно в темное время суток.

Общих рекомендаций по выбору цвета свечения дать невозможно, за исключением очевидного положения о том, что он должен гармонировать с цветовой гаммой подсвечиваемых компонентов салона ВАЗ-2110.

Статья в тему: Как правильно поменять лампу ближнего света?

Размещение ленты

Для начала подбираем место для помещения ленты. В идеальном варианте ее не должно быть видно. Но, она должна хорошо светить на коврик. Определившись с местом установки, можете переходить к подготовке ленты:

Для начала нужно отмерить нужный кусочек ленты. Учтите, что она может отрезаться только в определенных местах. В связи с эти лучше сделать ее немного короче, чем допустить провисания;
Дальше нужно аккуратно припаять небольшие кусочки четырехжильного провода к ленте;
Тестируем, для этого нужно подключить получившуюся конструкцию к источнику питания;
Если все в порядке, то изолируем соединения. Проще всего воспользоваться силиконовым герметиком, но можно обойтись обычной изолентой;
Крепим получившийся осветительный прибор на место. Для этого можно воспользоваться пластиковыми стяжками или силиконовым клеем.

Эти работы придется проводить при любом способе подключения. После этого нужно решить, куда подключить подсветку. Тут многое зависит от ваших целей и пожеланий.

Где и как смонтировать и подключить

Первым делом отмеряете необходимый метраж ленты.

И отрезаете строго по специальным меткам.

Далее прикидываете где будут уложены провода питания. Если позволяет конструкция, логичнее всего их будет спрятать.

Может быть даже придется просверлить пару отверстий.

К каждому отрезку подсоединяете провода. В машине лучше всего это сделать при помощи пайки, а не коннекторами.

Если лента у вас в силиконе, то контактные площадки придется зачистить и снять часть герметика.

Все хитрости и правила пайки светодиодной ленты можно узнать из статьи ниже.

Когда лента готова к монтажу, следует тщательно обезжирить поверхность на которую она будет наклеиваться. Смачиваете чистую тряпочку в растворителе и очищаете ей будущие места подсветки.

Припаянные провода заправляете в отверстие.

Отделяете защитный слой скотча и плотно надавливаете на подложку.

Как показывает практика, одного только скотча бывает не достаточно. Во-первых, поверхность не идеально ровная.

Во-вторых, сказываются наши перепады температуры. От минусовых значений до плюсовых, иногда в течение нескольких часов.

В итоге, даже качественная лента в конце концов отклеивается. Поэтому рекомендуется по краям, пройтись обычным термоклеем.

При организации подсветки кузова, клей вряд ли поможет. На днище, под порогами для крепления лучше использовать профиль с пластиковыми хомутиками.

Места, где была снята защита с контактных площадок и припаяны провода, также не помешает залить толстым слоем клея.

Подобным образом светодиодная лента монтируется в любые части машины. Если хотите повысить яркость и блок питания позволяет это сделать, то можно наклеить рядом одновременно две ленты.

Провода заранее выбирайте такой длины, чтобы их можно было протянуть в одну общую точку с нескольких подсветок одновременно. В ней и будет происходить подача питания 12В.

Кстати, прежде чем заделывать обшивку, всю схему желательно проверить на работоспособность от небольшого источника питания 12V. Например, можно взять батарейку А23.

Схемы подключения могут быть разнообразными, в зависимости от того, какой участок авто подсвечивается. Вот пример для светодиодной подсветки дверцы машины:

Более подробно с процессом подключения можно ознакомиться в видеоролике:

Все провода после проверки работоспособности заизолируйте в отдельные пучки.

На выходе у вас должен получиться один-единственный пучок с проводами, на которые и следует подать 12 вольт.

Общий плюс и один или несколько минусов (в зависимости от схемы и вида подсветки).

Питающие провода можно подпаять специальными автомобильными клеммами папа-мама и спокойно подключать их через колодки бортовой сети.

Например к штатному модулю управления светом, или от других кнопок, либо вообще через свой отдельный микровыключатель посадить на предохранители.

Также никто не запрещает все запитать через прикуриватель.

Естественно, после блока питания стабилизирующего напряжение, как уже оговаривалось выше.

Характеристики светодиодных лент

Вдоль гибкой ленты со светодиодами, представляющей печатную плату, проходят токоведущие дорожки, припаяны транзисторы и диоды. LED-ленты различаются параметрами.

По размеру светодиодов

Для освещения багажного отделения используют не обычные диоды с длинными выводами, а smd-аналоги, с маленькими контактными площадками — планарными выводами.

Размер светодиодов

Размеры ламп зашифрованы в маркировке из четырех цифр. В обозначениях заложена длина и ширина светодиодов в сотых долях миллиметра. Например, 3228 означает 3,2х2,8 мм. Чем большего размера вы возьмете светоизлучающие полупроводники, тем ярче свечение, больше расход электроэнергии и нагрев элемента.

По плотности

На одном погонном метре печатной платы может располагаться разное количество диодов (чипов) одного размера. От этого зависит потребляемая мощность. Так, 60 диодов с маркировкой 3528 на одном метре потребляют 4,8 Вт, 120 таких же элементов на аналогичной площади «заберут» 9,6 Вт. Для автобагажника оптимальна плата с плотностью 120 чипов на 1 м.

По цвету свечения

У автовладельцев есть возможность выбрать и подключить в багажнике машины диодную ленту любого цвета и оттенка. Учитывайте нюансы: белого цвета нет как такового. Этот оттенок дает синий кристалл, покрытый люминофором. Элемент имеет свойство выгорать, поэтому белая лента со временем начнет отсвечивать синевой. При постоянном использовании диоды на треть теряют свою яркость.

По классу защиты

Все электроприборы должны быть ограждены от механических повреждений и попадания влаги

Изучая, как подключить светодиодную ленту в машине для подсветки багажника, уделите внимание классу защищенности, который обозначают буквами «IP»

Диоды IP54

Для сухих и не пыльных автомобильных багажных отсеков подойдут диоды IP54 с высокой защитой от воздействия окружающей среды.

Что требуется для установки подсветки

Для начала стоит разобраться с тем, что различают подсветку крышки автомобильного багажника, которая фактически устанавливается снаружи, и подсветки самой полости багажного отсека. Во втором случае излучатели света монтируются непосредственно внутри авто.

В случае с крышкой большую популярность завоевала динамическая дублирующая подсветка для багажника. Он может повторять основные сигналы задних фонарей транспортного средства, создаёт ощущения движения и динамики. Выглядит довольно оригинально и необычно. Но служит скорее для эстетики, поскольку не помогает подсвечивать багажное пространство в авто.

Потому основной акцент будет сделан именно на подсветке самого багажника транспортного средства. Самым оптимальным решением справедливо считается светодиодная лента. Чуть позже вы сможете узнать, почему именно лента.

Если вы хотите самостоятельно установить подсветку, вам потребуется собрать комплект инструментов и расходных материалов. Он состоит из:

около 1,5 метров гибкой ленты на основе светодиодов;
ответвителей (число зависит от количества режимов работы);
изоленты;
паяльника;
электрокабеля на 15 метров с сечением 2-3 мм.;
трёхпозиционного выключателя;
предохранителя на 5 А;
термоусадочной трубки;
плоскогубцев, кусачек, отвёрток;
ножниц;
канцелярского ножа;
спирта;
фонарика и пр.

По инструментам определяйтесь самостоятельно, поскольку у всех разные машины, и для получения доступа к необходимым узлам может потребоваться определённый набор приспособлений.

Использование светодиодной подсветки для багажника обусловлено несколькими факторами. Специальные ленты заключены в силиконовую оболочку, которая обеспечивает защиту от внешних воздействий и негативных факторов.

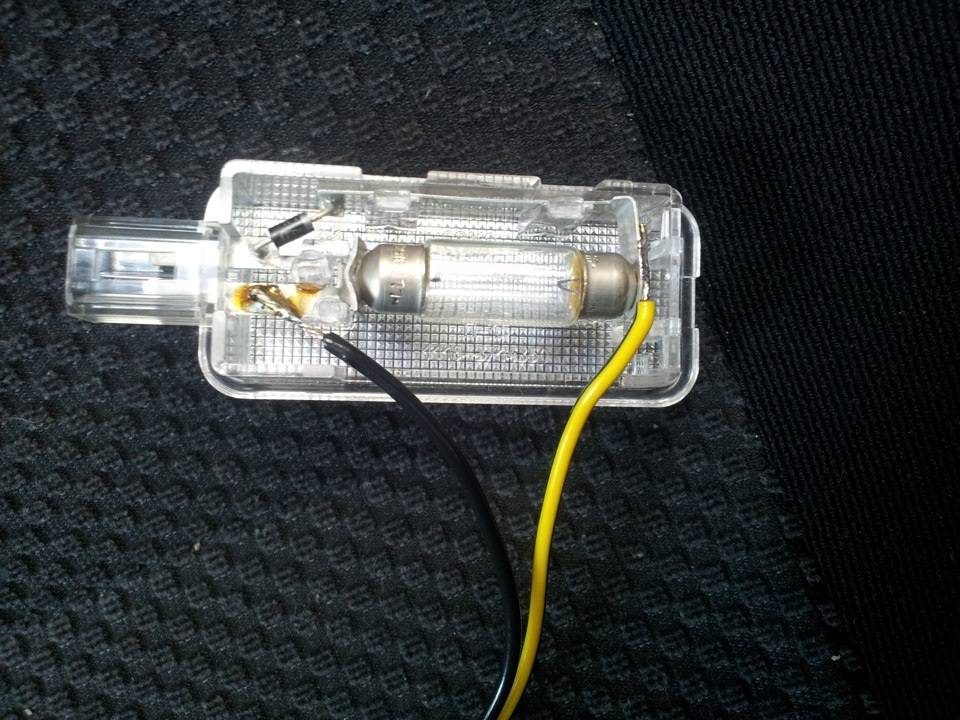

Помимо ленты, для подсветки иногда применяют светодиодные лампочки разных оттенков. Это позволяет выбрать наиболее подходящий вариант, чтобы организовать внутри багажного отсека оригинальную и функциональную подсветку.

Прежде чем монтировать элементы подсветки, обязательно определитесь с тем, где именно будет фиксироваться светодиодная лента. Это зависит от того, какие зоны требуется подсветить

Одним важно сделать акцент на конкретных элементах багажника, а другие хотят, чтобы свет распространялся по всему внутреннему пространству

Если нужно подсветить определённые участки, тут отлично помогут отрезки светодиодной ленты. Её можно разрезать на небольшие полоски и устанавливать даже при неровных поверхностях. Если же требуется осветить всё отделение, тогда наиболее оптимальным местом для размещения станет внутренняя поверхность крышки багажного отсека или потолок. Не забывайте, что автомобили имеют разный кузов.

Как подключить к прикуривателю

Чтобы сделать светодиодную подсветку внутри салона, например, в бардачке, на приборной панели, внизу дверей или в области педалей, необязательно тянуть проводку через всю машину – ленту можно подключить к прикуривателю. Алгоритм действий при этом будет следующим:

Необходимо демонтировать крышку телефонной автомобильной зарядки.
Далее жилу со знаком «+» нужно присоединить посредством пайки к клемме предохранителя.
Провод со знаком «-» припаивается к минусовому контакту (металлическому ушку, расположенному справа). Все это повышает напряжение до требуемых 12 вольт.
Корпус закрывается.
После этого зарядный штекер нужно подсоединить к контроллеру или диммеру.
Зарядка подключается к прикуривателю.
Проверяется работа системы.

При такой схеме светодиодная лента будет работать только при работающем моторе машины. Помимо этого, ее подключить или отключить с помощью блока управления. Главный недостаток такого способа – постоянно занятый прикуриватель. Поэтому чтобы подсоединить другие системы (обогрева, зарядника), нужно будет отключать подсветку.

Выбор деталей

Светодиодная лента стала востребованной и популярной при тюнинге багажника благодаря своим отличным характеристикам. Светодиоды маленькие и не занимают много места. Они влагостойкие и имеют длительный срок эксплуатации. И главное, их несложно установить самому и ими легко управлять прямо из салона машины.

Светодиодная подсветка багажника может быть организована с помощью:

комплекта светодиодов;
отдельной светодиодной ленты.

Светодиодный набор включает в себя светодиоды, тумблер, дистанционное управление. К набору приложена схема монтажа, позволяющая даже новичку справиться с задачей.

Отдельно приобрести светодиодную ленту и иные требуемые детали получится дешевле

В этом случае важно лишь правильно измерить требуемую длину полоски, чтобы потом не нужно было вновь тратиться на материал или докупать отдельные отрезки. Если есть желание изменять периодически цветовую составляющую подсветки, придётся приобрести ленту двух цветов

Подбор сопротивления

Тем, кто хочет точно рассчитать сопротивление для любого количества и для любого цвета светодиодов необходимо вспомнить:

закон Ома;
правила сложения токов и напряжений при последовательном соединении.

Чтобы правильно подобрать и подключить резистор, необходимо также знать величину тока, проходящего через светодиод и падение напряжения на нем. Эти характеристики всегда указываются для каждой светодиодной лампочки. Для стандартных белых светодиодов ток составляет 20 мA, то есть 0,02A, а напряжение, как уже говорилось, 3,5 В.

Яркость светодиодов зависит от напряжения, поэтому она может меняться при изменении напряжения в бортовой сети.

Автомобиль заводится – и яркость падает. Чтобы обеспечить стабильно свечение, необходимо применить драйвер светодиодов. Он представляет собой небольшой по размерам предмет с тремя ножками, и довольно хорошо стабилизирует ток.

Если вращать ручку резистора, то будет меняться сопротивление, и вместе с ним ток. Мультиметром замеряют ток, и когда он достигнет 2мА, то перестают менять сопротивление и отключают мультиметр. В итоге получается оптимальная схема, в которой ток всегда будет стабильным и не превысит допустимое для светодиода значение.

Места установки

Тюнинг машины – это относительно недорогой прием, чтобы её украсить. Светящимися лентами украшают колесные диски, фары, салон и пускают их под днищем. Привлекательно смотрится салон автомашины, в которой есть подсветка перед передними сиденьями, обрамление приборной панели или по краям потолочного покрытия.

Самый простой способ подключения подсветки — к прикуривателю. Если прикуривателя в машине нет – протянуть провод к плюсовой клемме аккумулятора. В некоторых случаях встречается подключение к клавише включения света на приборной панели. Главное условие – предусмотреть наличие предохранителя в электрической цепи.

Как установить светодиодную ленту в фару

На самом деле этот процесс довольно сложный, для этого необходимо полностью снять фару. Понятно, что в таком случае результат будет лучше, однако, если с лампой что-то случится, чтобы заменить ее придется снова снимать.

В первую очередь нужно снять фару с автомобиля.
Далее разбираем герметичный блок фары, для этого герметик нужно разогреть, делать это нужно аккуратно.
Устанавливаем ленту в фару, здесь сложностей нет.
Закрываем блок фары, здесь ошибку сделать нельзя. Если фара будет не герметична – в нее сразу попадет влага и, скорее всего, сгорит лампа.
Вставляем фару на место.

Устанавливать ленту таким способом можно на передние и задние фары. Результат получается отличный, такая подсветка смотрится шикарно. Интересно будет узнать: как сделать освещение ЛЕД лентой потолка.

Выбор деталей

Светодиодная подсветка багажника может быть организована с помощью:

комплекта светодиодов;
отдельной светодиодной ленты.

Отдельно приобрести светодиодную ленту и иные требуемые детали получится дешевле

Что необходимо для тюнинга багажника?

Подсветка в багажник своими руками требует наличия следующих элементов и инструментов:

провода двух цветов (чёрный и красный);
колодки с предохранителями, в количестве используемых цветов подсветки;
тумблеры;
клеммы для тумблеров, предохранителей;
хомутики-стяжки для надёжного крепления проводов;
резиновые втулки для предохранения проводов от повреждения в местах, где они проходят через технологические отверстия;
двухсторонний скотч;
рулетка;
кембрик термоусадочный;
ножницы;
герметик силиконовый;
паяльник;
припой.

Также важно перед началом работы определиться, где именно на торпеде будут располагаться предохранители и тумблера. Необходимо выбрать такое место, чтобы было удобно пользоваться включением подсветки и переключением её цвета

Делаем правильный выбор

Сегодня на рынке специально продаются модели со светодиодами, рассчитанными на 12 вольт напряжения. Они предложены в большом ассортименте и чтобы выбрать наиболее подходящую для вашего автомобиля модель, нужно опираться на следующие критерии выбора:

место размещения. Как мы уже выяснили установить такую подсветку можно внутри салона на приборной доске, в фаре и снаружи кузова. Во всех трех случаях условия, при которых функционирует прибор, будут различаться, что обязательно следует учитывать при выборе;
какой тип свечения должен быть;

Свет от светодиодных фар

мощность изделия;
степень защиты от влаги. Естественно, что для салона автомобиля и фар подсветку следует организовывать с помощью стандартных изделий с не слишком высоким уровнем влагозащищенности. В тоже время для наружной подсветки можно использовать только влагозащищенные модели на 12 вольт.

Для того, чтобы сделать точно правильный выбор и наиболее быстро установить светодиодную ленту своими руками в авто, нужно иметь представление о ее ассортименте.
