Подсветка для компьютера своими руками: схемы, инструкция, необходимые материалы

Как сделать подсветку для ПК своими руками?

Действуют в следующем порядке:

  1. Ориентируясь на специальные метки, от ленты отрезают фрагмент заданной длины,
  2. Обрабатывают спиртом имеющиеся на нем контактные площадки (ламели).

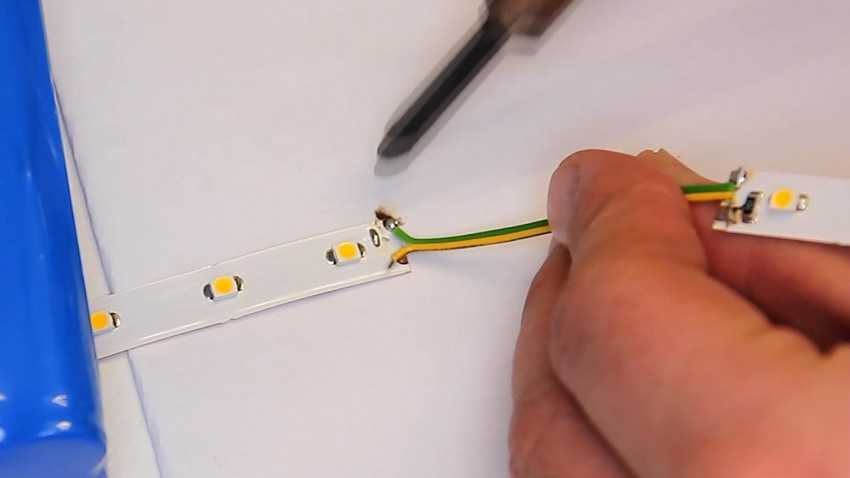

  3. С помощью съемника либо канцелярского ножа освобождают концы проводов от изоляции на длину 5 мм.
  4. Оголенный участок скручивают в жгут.
  5. Окунают зачищенные концы жил в канифоль.
  6. На контактные площадки LED-ленты зубочисткой наносят флюс.
  7. Набирают разогретым жалом паяльника небольшую дозу припоя и переносят его на ламель. Чтобы ее не пережечь, время контакта следует ограничить 1 секундой.
  8. Аналогично формируют бугорки припоя на других контактных площадках подключаемой ленты.
  9. Налет коричневого цвета от флюса удаляют салфеткой. Если он успел застыть, для этого потребуется спирт.
  10. Кусачками укорачивают оголенные концы жил так, чтобы они сравнялись по длине с ламелями. В противном случае при сгибании проводов может произойти короткое замыкание.
  11. Жилу укладывают на бугорок припоя и вдавливают в него разогретым паяльником. Длительность контакта ограничивается 1 секундой.
  12. До застывания припоя обеспечивают неподвижность соединения. Для этого требуется несколько секунд.
  13. Припаяв все провода, очищают места контакта от флюса смоченной в спирте салфеткой.
  14. Надевают на узел термоусадочную трубку и нагревают ее.
  15. Отрезают от переходника разъем SATA.
  16. Зачищают концы желтого и одного черного проводов. Остальные подрезают и изолируют.
  17. Надевают термоусадочные трубки.
  18. Скручивают с соблюдением полярности провода от LED-ленты и разъема. Затем паяют соединение.
  19. Надвигают термоусадочные трубки на места контакта и нагревают их строительным феном, спичкой или газовой зажигалкой.
  20. Вставляют штекер переходника в разъем Molex.

RGB-ленту подключают аналогично. Во избежание путаницы рекомендуется к «минусам» припаять провода в изоляции разных цветов. Далее выполняют подсоединение жил от переходника Molex-SATA к RGB-контроллеру. С другой стороны к нему подключают провода от светодиодного модуля.

Собранная таким способом подсветка зажигается одновременно с запуском компьютера. Чтобы иметь возможность гасить ее в дневное время, в разрыв одного из проводов впаивают микровыключатель с функцией дистанционного управления, например, со смартфона.

Процесс монтажа упрощается, если приобретен кусок ленты с уже подсоединенными проводами.

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

  • к блоку питания посредством одного из molex разъемов;
  • через USB
  • к
    материнской плате компьютера.

Для подключения к системному
блоку подойдут все три варианта, а для ноутбука годится только второй способ.

Одним из наиболее простых
способов подключить ленту к компьютеру является использование разъема molex. Он имеет 4
контакта — желтый, два черных и красный. Схема распиновки:

  • желтый — +12 В;
  • черный — земля;
  • черный — земля;
  • красный — +5 В.

Проще всего подключить ленту,
используя желтый и один из черных проводов. Красный и второй черный можно
отрезать или изолировать. Необходимо выполнить следующие действия:

  • отключить компьютер;
  • отрезать нужные провода от колодки;
  • зачистить концы и припаять к ним либо контакты
    ленты (это удобно, если подсвечивается изнутри системный блок), либо удлинительные
    провода от подсветки;
  • сразу надо вставить кусочки термоусадочной
    трубки, чтобы после изолировать места спайки.

Необходимо учесть, что лента
будет светиться в постоянном режиме. Если надо ее отключать, придется
установить выключатель. Некоторые пользователи устанавливают диммер,
позволяющий настроить яркость по своему вкусу.

О других вариантах подключения
будет рассказано ниже. Они используются либо при необходимости подключить ленту
к разъему USB, либо для полихроматического оформления компьютера.

Свойства и принцип работы светодиодной ленты

Светодиодная лента часто применяется благодаря таким достоинствам:

  • отличное свечение;
  • длительный срок службы;
  • экономичность в электропотреблении;
  • гибкость, возможность устанавливать в любые конструкции;
  • легкость монтажа на любую плоскость благодаря приклеивающейся поверхности;
  • возможность регулировать длину ленты (отрезать и наращивать, сколько нужно).

Следует учитывать, что светодиодная лента – низковольтное оборудование, то есть для ее питания требуется напряжение 12 или 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, поэтому данный осветительный элемент будет подключаться строго через блок питания, подобранный в зависимости от мощности потребления ленты. Существуют также led-светильники под напряжение 220 В, их подключают непосредственно к розетке, но для освещения компьютера они не подходят. Оптимальный вариант для ПК подсветки – это 12 В.

К ПК можно подсоединить любую ленту, но прежде чем купить ее в магазине, следует определиться с несколькими характеристиками для дальнейшего эффективного использования:

  • плотность диодных кристаллов;
  • моно или трехцветное свечение;
  • длина;
  • класс водозащищенности;

От плотности диодов зависит общая мощность осветительного прибора и выбор блока питания. Существуют ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обычной катушки составляет 5 метров, для подсветки одного ПК ее хватит. Для домашнего использования достаточно низкого класса влагозащищенности 20IP.

Процесс сборки

Схема и устройство подсветки для монитора очень просты. Светодиодная лента будет питаться через блок питания на 5В. Так же возможно подключение через компьютерный блок питания. В процессе сборки понадобится ардуино, к нему будут подключаться земля ленты и DI контакт. Для подключения последнего потребуется резистор.

В данном случае светодиодную ленту удобнее подключить через блок питания компьютера. Вспомогательное ардуино (печатная плата) будет питаться от USB гнезда системного блока. Через него светодиодная лента будет получать необходимую информацию для изменения цветов.

Перед тем, как сделать подсветку монитора своими руками нужно приготовленные провода зачистить и пролудить. Один провод должен быть толстым, а два других тонкого сечения. Через толстый проводник будет идти питание с блока на ленту. Тонкие проводники припаиваются к ардуино через резистор.

Например, 30 светодиодов слева и столько же справа. Сверху 40, и снизу 40

Это особенно важно, потому что так изделие будет работать правильно.

Разрезав ленту на нужные отрезки, складываем в виде прямоугольника (все зависит от диагонали монитора). Контакт DI должен располагаться в начале ленты. А начинаться она будет с левого нижнего угла, и заканчиваться в нем. Это одна из особенностей сборки.

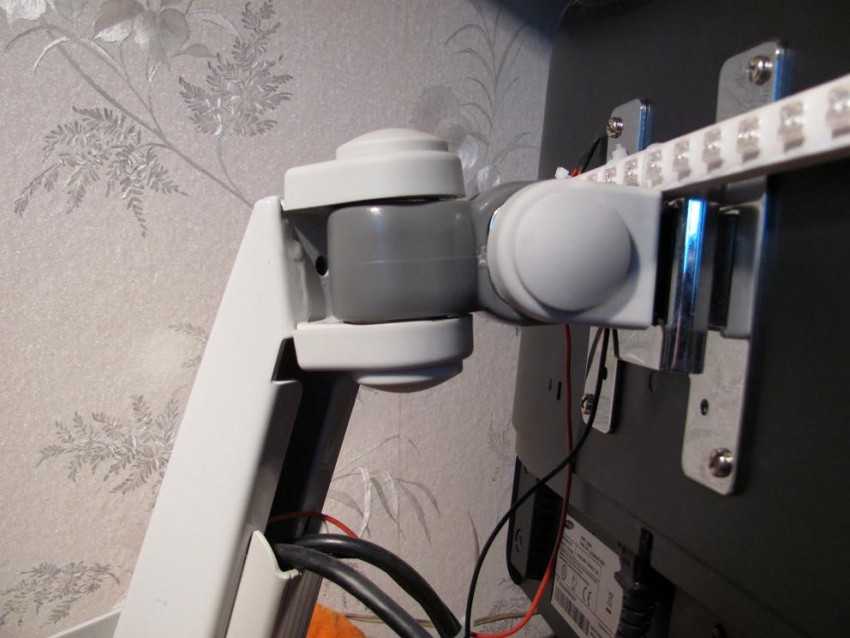

Спаяв элементы вместе, приклеиваем их двусторонним скотчем на заднюю стенку монитора. Туда же прикрепляется ардуино. Далее происходит подключение питания для всех деталей. Это все, что нужно для изготовления подсветки.

Открыв прошивку с помощью редактора, необходимо запомнить, куда подключилось ардуино. В меню редактора нужно прейти на вкладку «инструменты», а далее в «порт». Следует выбрать тот порт USB, к которому подключилось ардуино.

Затем, в файле прошивки в строке, имеющей метку «число светодиодов в ленте», необходимо прописать свое число светодиодов, которое рассчитывалось в процессе пайки. Полученный результат сохраняется, и работа с файлом завершается. Скачанное вместе с прошивкой ПО (AmbiBox) необходимо инсталлировать. На конечной стадии установки указывается устройство «Adalight». Запускаем программу.

Ее меню, для удобства, изменяем на русский язык. Настраиваем автозапуск, чтобы программа стартовала вместе с операционной системой, но с небольшой паузой в 30с.

Перейдя в меню «больше настроек» следует выбрать номер USB порта, в которое подсоединяется вспомогательная печатная плата. Программа имеет пункт «захват цвета с экрана». В нем доступны многие режимы, можно выбрать для себя наиболее подходящий, или просто рабочий метод.

Далее следует настройка соответствующих «зон захвата». Перейдя в пункт «показать зоны захвата», указываем соответствующее число светодиодов в ленте.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

  • украшение пространства;
  • оформление участка помещения, определение границ условного «кабинета»;
  • освещение внутреннего пространства системного блока;
  • подсветка монитора, снижающая резкость перехода от освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаются в декоративном и фоновом оформлении границ монитора, снижении контраста между ярким экраном и черным окружающим пространством. Достоинства светодиодного оформления:

  • снижение нагрузки на органы зрения;
  • упрощается ориентация в темном помещении;
  • создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

  • яркое, выразительное свечение;
  • долговечность;
  • малое потребление электроэнергии;
  • гибкое основание;
  • простота монтажа;
  • возможность регулировать длину.

Светодиодные ленты питаются от источника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место и нуждается в подключении к сети 220 В. Удачным решением становится использовать в качестве источника блок питания компьютера, который среди прочих значений выдает 12 В. Остается только правильно подключить светильник. Для этого необходимо подобрать нужный вид ленты, руководствуясь следующими критериями:

  • плотность установки элементов;
  • одно- или многоцветный режим свечения;
  • длина;
  • уровень защиты.

Комплектующие для подключения

Электрическая схема подключения многоцветной ленты должна включать в себя следующие конструктивные элементы:

  • блок питания;
  • контроллер;
  • rgb-усилитель.

Чтобы было понятно назначение каждого из вышеуказанных устройств, а также как их правильно подобрать, опишем их более подробно по отдельности.

Блок питания

Чтобы правильно подобрать блок питания для rgb-ленты, стоит при выборе обратить внимание на следующие важные параметры:

  • напряжение, выдаваемое блоком, должно соответствовать питанию led ленты;
  • мощность блока питания должна соответствовать потребляемой лентой энергии;
  • влагозащищенность прибора должна соответствовать месту установки.

На рынке сегодня существуют следующие модели блоков питания

  1. Небольшой блок в герметичном алюминиевом корпусе, как правило, имеет прекрасные влагоустойчивые характеристики, однако цена его достаточно высока.
  2. Компактный блок в герметичном пластиковом корпусе.
  3. Блок открытого типа в перфорированном корпусе имеет самые большие габариты из всех моделей, а также требует дополнительной защиты от попадания влаги. Среди достоинств можно отметить его мощность, благодаря которой можно подключить всю светодиодную ленту.
  4. Сетевой блок питания имеет сравнительно небольшую мощность и не потребует дополнительного монтажа. Для нескольких светодиодных лент необходимо устанавливать отдельные блоки этого типа.

Выбор блока питания по мощности должен осуществляться следующим образом:

  1. В инструкции к ленте указывается мощность на 1 погонный метр;
  2. Этот показатель умножаем на общую длину всей многоцветной ленты;
  3. К полученному результату необходимо добавить еще 30%, которые будут являться запасом мощности.
  4. После вышеуказанных расчетов мы будем иметь показатель мощности блока питания, который необходим для подключения светодиодной ленты.

Контроллер

Является ключевым конструктивным элементом схемы подключения rgb-ленты и выполняет следующие функции:

  1. Дистанционное включение led-ленты.
  2. Регулировка яркости светодиодов.
  3. Выбор любого цвета свечения.
  4. Управление скоростью смены и переливания цветов.
  5. Смешивание основных цветов для получения новых оттенков.
  6. Запуск программы смены цветов.

Внешний вид контроллеров изображен на фото.

RGB контроллеры выбирают, придерживаясь следующих критериев:

  • Совместимость с выбранной светодиодной лентой.
  • Желаемый способ управления.

В зависимости от указанных критериев контроллеры разделяют на виды:

  • Контроллеры, управляемые по сети Wi-Fi с помощью планшета или мобильного телефона.
  • Контроллеры для rgb-ленты с инфракрасным пультом.
  • Контроллеры без пульта применятся в основном тогда, когда нет необходимости часто менять настройки светодиодной лены.

Чтобы правильно выбрать контроллер, стоит взять во внимание следующие немаловажные параметры:

Номинальная мощность контроллера рассчитывается по формуле:

Мк = Дл * Мл * Км, где:

Мк – требуемая мощность контроллера;

Дл – общая длина Led-ленты, измеряемая в метрах;

Мл – мощность ленты, которая измеряется в Вт/м;

Км – коэффициент запаса мощности прибора.

Напряжение электропитания контроллера должно соответствовать светодиодной ленте.

Что касается rgb-усилителей, то они применяются для подключения светодиодного устройства длиной более 5 метров. Об особенностях подключения rgb-усилителей мы поговорим ниже.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Для чего нужна подсветка околокомпьютерного пространства

Компьютер становится все более необходимым инструментом для бизнеса, общения и досуга. Люди проводят перед экраном монитора много времени, что отрицательно сказывается на их органах зрения.

Наиболее вредное воздействие возникает при работе в темном помещении. Резкий переход от ярко освещенного экрана к темному фону утомляет глаза и способен при длительном воздействии вызывать головную боль. Снизить вредное влияние можно, установив дополнительное освещение в районе монитора.

Оптимальным вариантом мягкого перехода считается установка светодиодной ленты по периметру обратной стороны монитора. Свет направлен на стену, образуя освещенное пятно вокруг экрана. Вариант позволяет сгладить резкую границу света и темноты, не отвлекает глаз от основного объекта внимания и снижает вредные последствия от длительного созерцания экрана.

Особенности подсветки

Чтобы сделать систему правильно, нужно разобраться в ее особенностях и понимать, как правильно ее подключить. Основные моменты не отличаются от стандартного монтажа, но некоторые требуют внимания:

  1. Обычно длина ленты небольшая. Это связано с ограничениями по силе тока, которое есть в компьютере и ноутбуке. Рассчитать максимальную длину несложно по суммарной мощности светодиодов.
  2. Ленту можно просто приклеивать к любой поверхности, а можно скрыть в нише или с внутренней стороны столешницы. Крепить ее нужно обязательно, чтобы исключить повреждение.
  3. Если нужно получить равномерный свет, лучше использовать специальный рассеиватель. В продаже есть алюминиевый профиль, который с одной стороны закрыт матовым пластиком, он рассеивает свет и делает его равномерным по всей длине короба.
  4. В системе чаще всего нет розетки, так как она запитывается от компьютера. Тут могут быть разные варианты – подключение напрямую к материнской плате, вариант с соединением через универсальный разъем с подходящим напряжением и присоединение через USB. Все способы описаны ниже.
  5. За счет небольшого потребления электричества компьютер не подвергается высоким нагрузкам. Главное – соблюдать рекомендации и не превышать определенный уровень потребления тока, для этого точно подбирать длину подключаемой ленты.
  6. Подсветка может работать как постоянно – включаться при запуске компьютера и выключаться вместе с ним, так и отдельно. Для этого используются различные выключатели и другие устройства.


Подсветка нескольких зон на столе с подключением к компьютеру.

Этот вариант подходит для ПК, так как не создает опасности для системы. Лента почти не нагревается при работе, поэтому не повышает температуру при использовании внутри системного блока. Крепить легко, так как с задней стороны всегда есть самоклеящийся слой, нужно только снять защитное покрытие. А небольшая ширина и возможность резки на куски любой длины позволяют подогнать подсветку под любые условия.

Подключение

Если подключение к компьютеру по каким-либо причинам затруднено, то обычно подключаются к другим источникам питания. Вариантов несколько, все они вполне доступны. Рассмотрим их внимательнее:

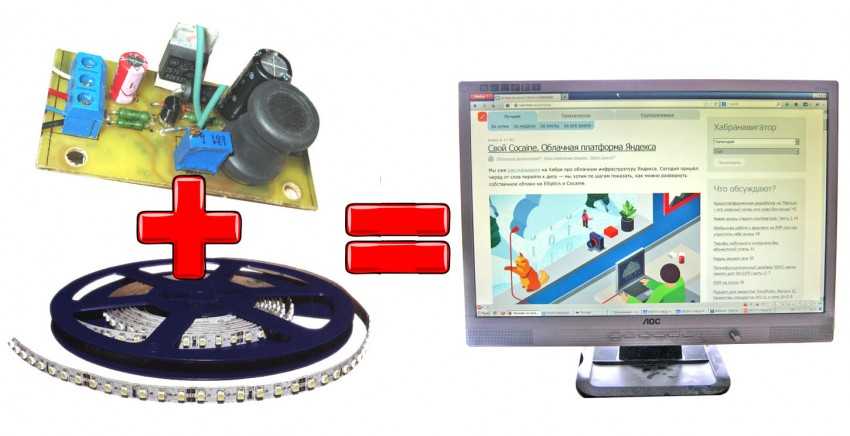

Через блок питания

Блок питания светодиодной подсветки преобразует переменное сетевое напряжение 220 В в постоянный ток 12 В. Могут быть использованы разные виды БП:

  • от ноутбука;
  • от телефонной зарядки;
  • от персонального компьютера (расположенный в
    системном блоке).

Могут быть использованы готовые устройства, которые продаются в магазинах. Главным условием выбора является обеспечение достаточной мощности. Надо рассмотреть блок питания, найти на корпусе данные о силе тока, выдаваемого устройством.

Без блока питания

Есть возможность подключить подсветку к сети 220 В без блока питания. Однако, напрямую ее включить нельзя — в любом случае необходим выпрямитель (диодный мост) и сглаживающий конденсатор. Для подключения придется выполнить несколько операций:

  • ленту разрезают на части — например, 5-метровую надо
    нарезать на куски по 25 см. Резать надо только по отмеченным линиям, иначе лету
    соединить не удастся;
  • полученные отрезки надо последовательно
    соединить по принципу «плюс к минусу». Начало и конец соединяются с диодным
    мостом;
  • параллельно выходу диодного моста припаивается
    сглаживающий конденсатор, который устраняет мерцание ленты с частотой 50 Гц.
    Номинал конденсатора — 5-10 мкФ 300 В.

Перед включением подсветки
следует изолировать все соединения и контакты.

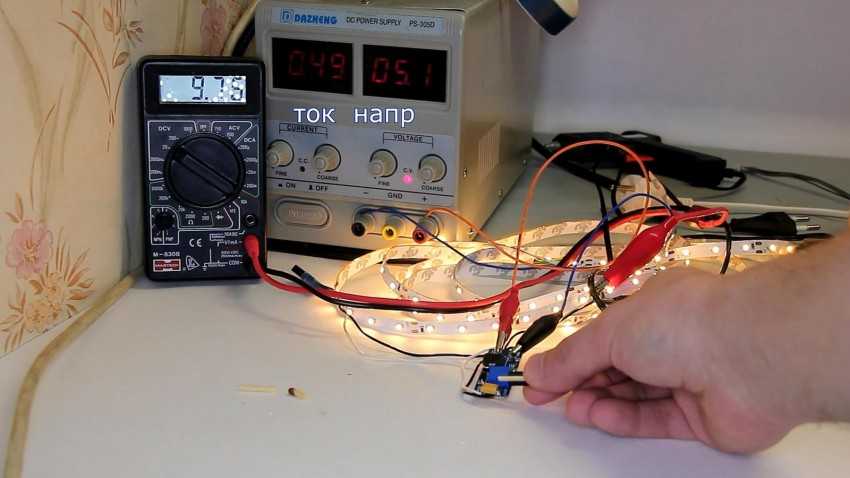

Через USB

Подключение питания подсветки к ноутбуку возможно только через USB. В любом типе имеется 4 контакта, 2 используются для передачи данных, а другие — питание. Однако, напрямую присоединить светодиодную подсветку к гнезду нельзя — в нем всего 5 В, а для светильника надо 12 В.

Поэтому понадобится преобразователь питания, который подключается к гнезду USB, а к его выходу присоединяют подсветку. Остальные действия выполняются обычным порядком, но на ноутбук понадобится установить соответствующий драйвер для нового устройства.

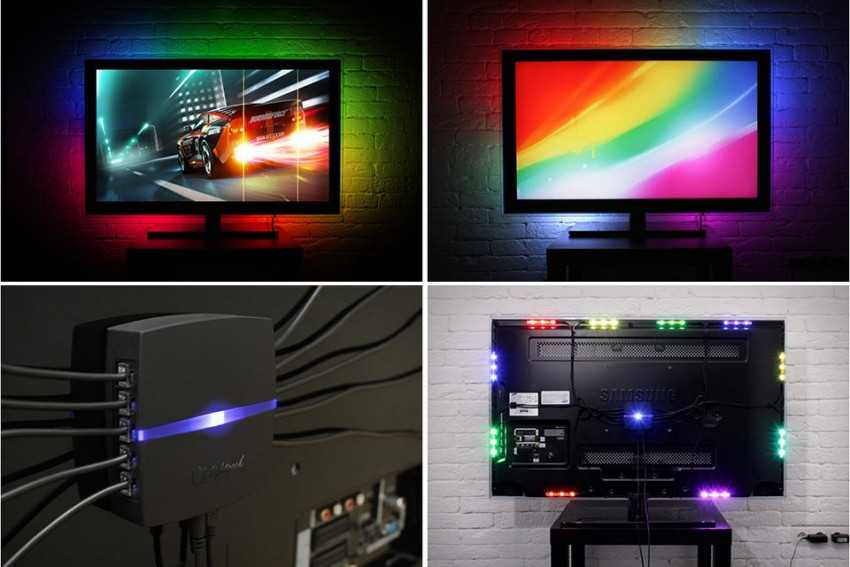

Как работает Ambilight и его аналоги

Для начала нужно понять, как все это работает. Специальный модуль захватывает и анализирует изображение на экране, чтобы понять цвет области по периметру матрицы. После этого на находящуюся сзади адресную RGB-ленту подается аналогичный сигнал.

Захват производится несколько раз в секунду, с такой же частотой обновляется свечение диодной ленты сзади. Разумеется, для этого нужны серьезные ресурсы. Чем выше разрешение картинки, тем больше пикселей приходится обрабатывать при захвате.

Все решения, которые повторяют технологию Ambilight, делятся на два типа: на основе внешнего декодера или на основе телевизионной приставки.

◉ Первый тип представляет собой отдельную коробку с HDMI-входом и аналогичным выходом. Внутри находится небольшой одноплатный компьютер (чаще всего на основе Raspberry Pi), который принимает выводимый сигнал с любого источника. На вход могут быть подключены TV-приставки или консоли. Внутри происходит процесс захвата, а на выходе картинка выводится на телевизор.

Преимущество такого решения в простоте подключения. Никаких сложных схем, дополнительного ПО и настроек. Коробочка просто помещается между источником сигнала и его приемником (телевизором).

Минус такой коробки тоже очевиден – чаще всего она будет выдавать картинку хуже, чем на входе. Мощности модуля может не хватать, чтобы ретранслировать 4K, иногда не будет поддержки HDR, бывают случаи, когда коробки не поддерживают нужный показатель FPS или банально не передают объемный звук. Здесь все упирается либо в мощность начинки, либо в стандарт порта HDMI.

Купить готовое решение для фоновой подсветки – от 6528 руб.

◉ Второй вариант является более доступным, процесс захвата при этом происходит на телевизионной приставке при помощи специального ПО. В таком случае нужен лишь небольшой маломощный модуль для управления диодной лентой.

Преимущество такой системы в ее цене. А вот главные недостатки в серьезных требованиях к используемой ТВ-приставке. Нужен достаточно мощный процессор, который справится как с воспроизведением контента, так и с захватом картинки для декодирования.

Кроме этого на некоторых чипах отсутствует физическая возможность захвата изображения из-за особенностей его вывода. Например, достаточно распространенные процессоры Amlogic при декодировании картинки создают специальный защитный слой, который не позволяет сделать захват изображения. Чаще всего выход из ситуации есть, но придется возиться с настройками приложения для захвата, искать подходящие плееры и подбирать удачную комбинацию параметров.

Купить набор для сборки фоновой подсветки на базе ТВ-приставки – от 831 руб.

Для сегодняшнего обзора выбрал второй вариант: он банально стоит дешевле и с настройкой немного помучиться захотелось.

Где устанавливать профиль

Сама лента
крепится и вставляется в специальный профиль.

Очень многие
для этого используют угловой вариант, который ставится в торец между стенкой и
низом шкафчиков.

Однако не
забывайте один отрицательный момент такой подсветки. В этом случае свет будет
идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Конечно,
стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а
вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже
не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще
хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте
врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь – 1/4 расстояния от края.

Размеры
профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль
одевается накладной матовый экран.

Схема подключения подсветки рабочей зоны на кухне

Для питания
светодиодной ленты на кухне, профессионалы рекомендуют выбирать герметичные
блоки с уровнем защиты IP65-67, а не те, у которых в корпусе сквозные дырочки.

Хотя, если вы будете его размещать на самом верху шкафчиков, а не внутри рядом с посудой или вытяжкой, то особой разницы нет.

Правда будьте готовы к тому, что пыль, такая перфорированная штука будет засасывать будь здоров.

А это обязательно повлияет на ее работоспособность.

При размещении в шкафу, закрепляйте все блоки на стенке, как можно дальше от посторонних предметов.

Мощность нужно выбирать исходя из подключенной длины светодиодной ленты и ее марки. Есть универсальная формула расчета.

На блок
питания заводится фаза и ноль из общей сети 220В.

Взять их
можно из ближайшей распредкоробки, спрятав провода в кабель канал.

Либо как вариант используйте верхнюю розетку, от которой подключается кухонная вытяжка.

Просто
вставляете туда тройник и в него уже вилку на блок.

В самом крайнем случае, если вам вообще неоткуда взять 220В, а портить стены некрасивыми кабельными каналами неохота, можно попробовать запитать всю подсветку от блока батареек 18650.

Правда Led лента в этом случае должна быть короткой и минимальной мощности.

Далее, напряжение 12 или 24В нужно подвести к блочку от инфракрасного датчика. Вот на эти клеммы.

Так как это
у вас “мокрая зона”, то инфракрасный датчик, работающий по принципу
взмаха руки, лучше выбирайте на низкое напряжение 12В, а не на 220V.

Подробнее

Однако большинство все равно использует именно модели на стандартное сетевое напряжение. Они мощнее и более распространены.

Подробнее

Кроме того, монтируя их перед блоком питания светодиодной ленты, вы тем самым будете включать данный блок, только на определенное время. То есть, он не будет у вас работать и находится под напряжением 24 часа в сутки.

Лучший цифровой комплект светодиодной подсветки

NZXT Hue+

ПлюсыМинусы
+ RGB-освещение контролируется программно— Высокая стоимость
+ Четыре ленты в комплекте
+ Можно расширить до восьми лент

В отличие от предыдущего набора, комплект NZXT Hue+ обладает десятью светодиодами на каждой ленте, причем каждый из них может светиться индивидуальным цветом. В совокупности вы получите 40 светодиодов, к которым можно докупить еще 4 ленты с такими же 40 диодами. Кроме того, в наборе поставляется огромное количество различных кабелей для подключения как самих лент, так и вентиляторов (они тоже есть в наборе).

Подсветка на самом контроллере, который выполнен в форме небольшой коробочки, не регулируется. Если она вам не по вкусу — можете просто отключить ее. Контроллер NZXT Hue+ двухканальный, что и позволяет дополнять систему подсветки еще 4 лентами (по 4 на каждый канал). К тому же это позволяет запускать два разных световых эффекта на каждом из каналов.

https://youtube.com/watch?v=4ittFz72CnA

Все управление происходит через фирменное ПО, которое уже имеет восемь предустановленных режимов работы, но при этом не мешает создавать вам свои. Например, режимы интеллектуального освещения позволяют NZXT Hue+ автоматически менять цвета на основе температуры CPU или GPU. Аудиорежим активирует свечение в стиле эквалайзера: подсветка будет реагировать на любой звук, выходящий из ПК.

Установка комплекта достаточно проста. Контроллер прикручивается на место 2,5-дюймового диска в корзину для HDD. От него к материнской плате подключается четырехконтактный штекер для питания и кабель для передачи данных от материнской платы к контроллеру.

Цена: около 5000 рублей

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
