10 ошибок при покупке розеток и выключателей для квартиры и дома.

Советы и рекомендации

При работе с электрооборудованием нужно соблюдать технику безопасности.

Во время ремонта необходимо прекратить подачу напряжения в квартиру, перевести автоматы в положение «Выключить».

Поломка бывает скрытой и явной. Последние видны человеку – корпус оплавлен, идет неприятный запах или нехарактерный звук, искры.

В таком случае прибор вскрывается и осматривается.

Поломка розетки может быть вызвана различными факторами.

Перегруз по мощности, короткое замыкание, отсутствие питания в квартире – это приводит к неработоспособности устройства. Ремонт следует начинать только после установления причины.

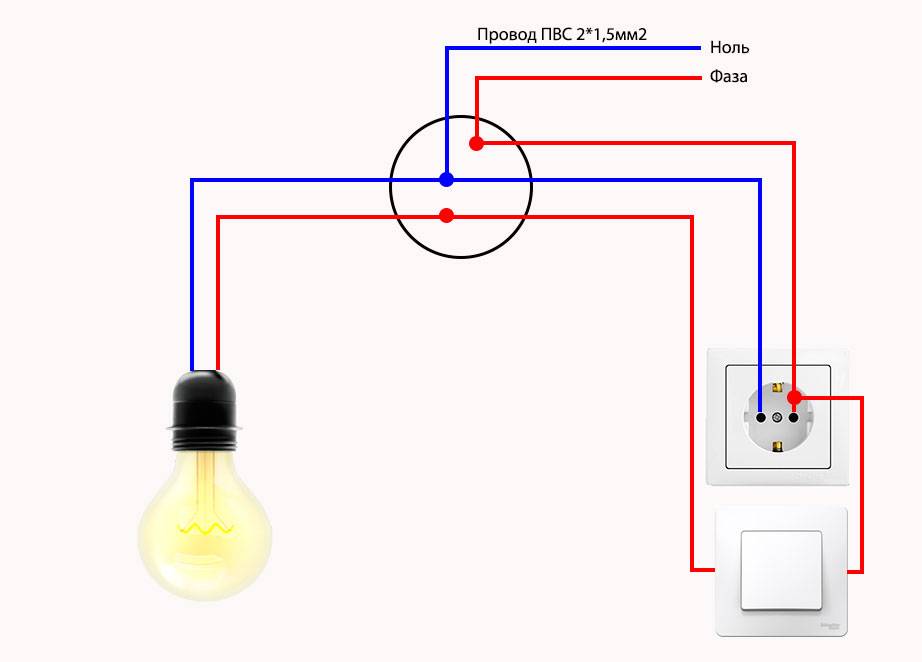

Схема подключения

Вся схема собрана на трехжильном кабеле. В комнату от
временного щитка протягиваете 220В.

В заданном месте разрезаете внешнюю изоляцию провода.

После чего, фазу и ноль пускаете напрямую на розетку, а через выключатель по третьей свободной жиле подаете напряжение на лампочку.

Ноль при этом везде общий. Получается вот такое своеобразное “коромысло”.

Сверху подается питание 220V, внизу с одной стороны розетка и выключатель, с другой — кусок провода с лампочкой.

Для жесткости конструкции в месте разреза изоляции
вставляется кусочек кабель-канала или стальная проволока.

Это необходимо, чтобы лампочка при подвесе не
соприкасалась с проводом и не сожгла его внешнюю оболочку.

Производители моделей среднего ценового сегмента

Как выбрать выключатель по умеренной цене? Если нужно найти высококачественный продукт, нужно смотреть на производителей среднего сегмента. К ним можно отнести, например, Berker, Makel или же GUSI.

Berker

Berker

Дизайнерские решения — не самая сильная сторона данного бренда, однако взамен можно получить проверенную качественную немецкую надежность, а также безопасность и возможный выигрыш с точки зрения технических характеристиках всего лишь по приемлемой цене.

Плюсы

• лаконичность;
• функциональность;
• ассортимент относительно богат;
• механизмы высокого качества;
• высокая степень прочности и надёжности;
• умеренная стоимость.

Минусы

весьма простой дизайн.

Розетки, выключатели и рамки Berker

Wessen

Wessen

Wessen — отечественная марка, которая на сегодня охватывает более трети российского рынка. Конструкция выполнена из термостойкого материала, который способен в разы увеличить защиту от различных воздействий и повысить срок. Внешний вид у продукции лаконичный. За качество при этом беспокоиться не стоит.

Плюсы

• хорошее из пластика покрытие;
• заменяемость элементов и рамки;
• удобство при заделывании проводов;
• довольно низкая цена.

Минусы

скромный внешний вид.

Розетки, выключатели и рамки Wessen

Makel

Makel

Makel — известный производитель из Турции. Продукция данной компании экспортируется более чем в 40 стран, в том числе и в Россию. Ассортимент замков даб присутствуют безопасные и дешевые розетки и переключатели.

Крепкие зажимы, в основе которых лежит термоустойчивая середина, гарантируют плотное прилегание контактов. Вся система защитит устройство от перегрева и позволит подключать мощные бытовые приборы.

Плюсы

• низкая цена;
• удовлетворение требованиям безопасности;
• широкий выбор;
• полная комплектация;
• наличие сменных модулей;
• простой и легкий монтаж.

Минусы

быстрое стираются гальванические покрытия

Розетки, выключатели и рамки Makel

Anam

Anam

Anam – южнокорейская компания по производству электротехнических приспособлений. Качественные розетки и выключатели известны доступной стоимостью и лаконичным дизайном. Основана компания-производитель в 1956 году, а заниматься изготовлением розеток и выключателей начала только через 20 лет.На данный момент бренд Anam — часть компании Легран.

Плюсы

• доступная стоимость;
• высокое качество сборки;
• простота установки и эксплуатации;
• качественное сырье для розеток и выключателей;
• наличие системы защиты для детей.

Минусы

коробка и вся конструкция занимает много места.

Розетки, выключатели и рамки Anam

GUSI ELECTRIC

GUSI ELECTRIC

GUSI ELECTRIC – группа компаний, отвечающие за производство электротехнической продукции. Оно ведется в конструкторском бюро, расположенном в Москве. Компания сотрудничает с предприятиями из Германии и Франции.

Главный козырь и привлекательная черта, которая способствует популярности розеток и выключателей GUSI заключается в ценнике. Многие модели представлены в белом цвете, а также в нейтральных ярких тонах. Есть модели с текстурой, которые украсят интерьер в современном стиле.

Плюсы

• адекватный ценник;
• наличие сменных рамок;
• приятный дизайн;
• широкий ассортимент цветовых решений;
• подходят для любых отверстий.

Минусы

слабые контакты и винты для крепления.

Розетки, выключатели и рамки GUSI ELECTRIC

Проект временного электроснабжения строительной площадки

Прежде чем приступать к проектированию электроснабжения объекта строительства, изучают условия подключения и эксплуатации. При этом учитывают:

• удаленность объекта от электросетей;
• назначение объекта строительства (дача или коттедж);
• способ подключения стройплощадки (на постоянной основе или временной);
• необходимая мощность сети (исходя из суммарной потребляющей мощности оборудования);
• необходимое количество фаз (220 или 380 В);
• в каком состоянии находятся источники электроснабжения строительной площадки (выясняется потребность в их реконструкции);
• сроки.

Следует учитывать, что электроснабжение стройплощадки может быть обеспечено от стационарного источника или от временного. К стационарным источникам относятся трансформаторные подстанции, воздушные ЛЭП и наземные распределительные устройства, к временным – дизельные (бензиновые) генераторы.

На видео показана работа дизельгенераторов на строительной площадке.

Дизель-генераторы 200 кВт на стройке. Обзор. Преимущества.

Выбор источников электроснабжения

Стационарные источники, которыми являются объекты районных электросетей, более предпочтительные. Но в том случае, если подключение выполняется непосредственно к ЛЭП (кроме линий 0,4 кВ), используется понижающий трансформатор напряжения. При этом мощность трансформатора должна соответствовать суммарной мощности потребителей (плюс 15% запас).

Комплектные трансформаторные подстанции (КТП) бывают передвижными, открытыми и закрытыми. Размещать на стройплощадке их следует ближе к центру подключения всех потребителей, но вне зоны действия подъемных механизмов.

Планирование электросетей на стройплощадке

Монтаж питающей электросети на стройплощадке выполняется с помощью кабельных подземных и воздушных линий. В том случае, если подземные линии не могут быть в дальнейшем использованы на постоянной основе, рекомендуется использовать воздушные линии электропередач. Кабельные подземные линии применяются тогда, когда эксплуатация воздушных ЛЭП может быть опасной.

При планировании электросетей руководствуются следующими правилами.

1. Для запитывания стройплощадки обычно используют четырехпроводную сеть напряжением 380 В. К ней подключают оборудование, для работы которого требуется три фазы, а также и однофазные потребители (для чего задействуют «нулевой» провод и одну из фаз).
2. Освещение подключают к отдельной сети, не связанной с питанием электрооборудования большой мощности.
3. Трасса временной воздушной линии должна быть как можно более прямой.
4. Для линий освещения и для монтажа силовых линий допускается использование общих временных опор.
5. Глубина траншеи для прокладки кабелей – не менее 0,8 м. На дне траншеи должна быть устроена подсыпка из песка или просеянного грунта. Под проезжей частью кабели защищают бетонными перекрытиями или рядом кирпичей.
6. Длина кабеля должна быть достаточной для укладки слегка волнистой линией для компенсации подвижек грунта.
7. Минимально допустимое расстояние от силовых подземных кабелей до других коммуникаций – 0,5 м. При этом в местах наибольшего сближения кабели защищают оболочкой из металла либо прокладывают в стальных трубах.
8. Для учета затрачиваемой электроэнергии временная электросеть должна быть подключена к счетчику.

Выбор кабелей

1. Сечение и материал жил кабелей выбирают с учетом того, чтобы максимально допустимый ток превышал расчетное значение на 10-15%.
2. Для прокладки в траншеях применяют бронированные кабели.
3. Для подключения к электросети специального оборудования, необходимого на стройке, используют переносные (шланговые) кабели с изоляцией из ПВХ или резины.
4. Сети внутреннего освещения монтируются с использованием медных проводов сечением 2,5 мм² или алюминиевых – 4 мм².
5. Механическая прочность воздушной линии может быть обеспечена алюминиевыми проводами сечением жилы от 16 мм² и более либо сталеалюминиевыми – от 10 мм².

Какой материал лучше?

Так как выключатель и розетка — это устройство, которое регулярно подвергается воздействию механической силы, важно выбирать изделие из материалов повышенной прочности:

• металл (не применимо к розеткам);
• ударопрочная и пожароустойчивая пластмасса;
• для помещений с высоким уровнем влажности воздуха производятся выключатели с защитным «резиновым» пластиком, который предотвращает проникновение влаги в устройство.

Чтобы понять, почему лучше отдать предпочтение таким вариантам, отметим некоторые преимущества:

• устройства из таких материалов практически невозможно повредить случайным ударом;

• устойчивость к высоким температурам надежно защитит ваш дом от пожара в случае короткого замыкания или других нарушений в работе электросети.

Облицовочный материал

В качестве облицовочного материала применяется два вида:

1. Термопласт. Этот материал имеет наибольшую популярность, так как он очень пластичен, запросто изгибается в необходимую форму. Единственный недостаток — на нем легко остаются царапины.
2. Дуропласт. Более прочный и жесткий материал. Не царапается и не горит, даже если оставить на нем тлеющую сигарету. В качестве недостатка можно отметить чрезвычайную хрупкость такого материала. Но если вы не используете выключатель с помощью ноги — этот недостаток можно не заметить.

Помимо изделий из двух вышеописанных материалов, которые имеют простой дизайн, существуют более изысканные варианты, но менее безопасные:

• камень;
• кожа;
• стекло;

• дерево.

Какие розетки лучше ставить в квартире: некоторые рекомендации по выбору

Первое, на что следует обратить внимание перед тем, как выбрать розетки и выключатели для квартиры – это внешний вид. Визуально осмотрев изделие можно заметить неровности отливки декоративной крышки или сколы по краям. Это уже должно насторожить

Это уже должно насторожить

Так же важно, чтобы логотип производителя был пропечатан четко и аккуратно. В упаковке с изделием должен быть технический паспорт на него, в котором обязательна отметка РосТеста (при условии, если оно импортное). Ведь все электротовары зарубежных производителей обязаны пройти сертификацию на территории Российской Федерации

Технический паспорт должен быть легко читаем, буквы четкие, текст напечатан ровно

Ведь все электротовары зарубежных производителей обязаны пройти сертификацию на территории Российской Федерации. Технический паспорт должен быть легко читаем, буквы четкие, текст напечатан ровно.

И главное – от розетки или выключателя не должно исходить резкого химического запаха – это может говорить о том, что пластик выделяет вредные, отравляющие вещества.

Это тоже розетки, только для ТВ и интернета

Какой материал основания лучше?

Основание лучше выбирать керамическое, чем пластиковое. Керамика прослужит дольше и обеспечит дополнительную безопасность. Часто начинающие мастера недостаточно плотно протягивают контакты. В результате возникает нагрев, который может расплавить пластиковое основание. Керамика в этом случае играет роль радиатора, что в купе с ее негорючестью оставляет ее вне конкуренции.

Номинальный ток: что это и каким он должен быть

Номинальной называют силу тока, которую могут выдержать детали розетки или выключателя. Если говорить о средних значениях, то наиболее распространенный показатель у этого параметра для розеток в нашей стране – 16А. А вот с выключателями не все так определенно. На прилавках магазинов электротехники можно встретить выключатели на 4, 6 или 10 А. Для того, чтобы понять необходимый номинальный ток, нужно просто посмотреть, какие осветительные приборы будут включаться при его помощи. Если это всего 2-3 светодиодные лампы, то 4А вполне достаточно, а вот если это многорожковая люстра с лампами накаливания или даже галогеновыми лампами, то придется приобрести выключатель на 10А. Но чаще всего выбирают средний и самый распространенный вариант на 6А.

Перед приобретением электроарматуру следует внимательно осмотреть

Что означает степень защиты и ее маркировки

Степеней защиты электроарматуры достаточно много. Она означает, насколько розетка или выключатель подвержены воздействию внешних факторов. Обозначается она в маркировке, как IPхх, где хх – две цифры, обозначения которых мы сейчас и разберем.

Первая цифра IP	Вид защиты	Вторая цифра IP	Описание
Защиты нет	Защита от влаги полностью отсутствует. Подобную розетку или выключатель можно ставить только в спальне или гостиной
1	Защита от предметов, имеющих размеры более 50мм	1	Защита от влаги минимальна. Такую электроарматуру недопустимо устанавливать в ванной. Можно считать, что это практически нулевой вариант
2	Защита от предметов, размером более 12.5 мм	2	Выключатели и розетки этого класса защиты прекрасно подходят для установки на кухне
3	Защищает от проникновения предметов крупнее 2,5 мм	3	Допускается установка в ванной комнате, при условии расположения вне прямого попадания струи воды
4	Защищено от попадания предметов, размером более 1,0 мм	4	Защита от атмосферных осадков даже при порывах ветра
5	Частичная защита от пыли	5	При такой степени защиты выключатель можно даже поливать из шланга
6	Полная защита от пыли	6	Означает, что помимо воды устройство будет защищено даже от пара
		7	Допускается недолговременное погружение в воду
		8	Полностью защищено от любой влаги, может длительное время работать под водой

Получается, что если в маркировке обозначено IP40, то подобная электроарматура предназначена только для сухих непыльных помещений. Если же IP65, то в ванную такую розетку можно ставить смело.

Расцветка декоративных крышек может быть достаточно разнообразной

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

• Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.
• Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см.

Какой из стандартов использовать — ваш выбор

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

https://youtube.com/watch?v=3dkRE7lN1Xk

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Времянка с тремя розетками

Данная конструкция неудобна тем, что:

во-первых, вам необходимо покупать два разных изделия

во-вторых, розетка всего лишь одна

Как показывает практика, даже двух розеток чаще всего не
хватает. Поэтому лучше применять тройные блоки розеток-переносок, которые уже
идут со встроенным выключателем внутри корпуса.

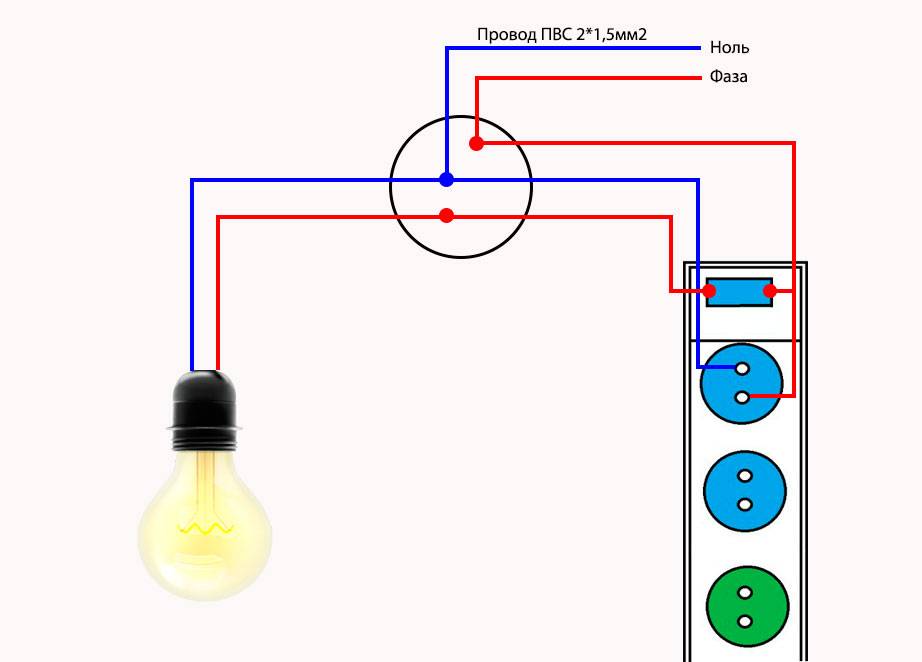

Естественно, блок придется разобрать и перепаять
подключение проводов согласно нижеприведенной схеме.

Только при сборке будьте внимательны, выключатель должен разрывать именно фазный проводник.

Хотите, чтобы все было с заземлением? Пожалуйста! Вместо трехжильного кабеля, спускающегося вниз к переноске, используйте четырехжильный.

Четвертая жила и будет “землей”. Правда эта земля должна
также присутствовать под потолком.

К такой конструкции уже можно подключать несколько инструментов одновременно. При этом не забывайте, что все подобные переноски рассчитаны на нагрузку не более 10-16А.

Выбор по комплектующим

Основание делается из керамического или пластмассового материала. Керамика способна рассеивать тепло и стойкая к горению. Пластмассовое основание со своей стороны не такое хрупкое, и некоторые виды пластика также способны сопротивляться возгоранию.

Металл, применяемый для токопроводящих частей это латунь или бронза с различными покрытиями. Выбирая розетку с латунными элементами, надо учитывать их низкую надежность в условиях с высокой влажностью. Также нежелательно использовать ее с алюминиевыми проводами, так как эти материалы при соприкосновении окисляются и замедляют проводимость электричества.

Выбирая какие розетки лучше, сложно не обратить внимание на модели с бронзовыми контактами или прижимными пружинами – их рейтинг бьет все показатели надежности. Правда, такие розетки встречаются очень редко – это продукция премиум класса и для массового потребителя магазинами не закупается. розетка с заземляющими контактами

розетка с заземляющими контактами

Неотъемлемой частью современной розетки являются заземляющие контакты, которые позволяют сберечь оборудование, проводку, а также жизнь и здоровье их владельца. К тому же такой защитный элемент способен отводить статическое напряжение, периодически возникающее на корпусах электроприборов и «дергающее» пользователей при прикосновении. Особенно это касается пользования приборами, связанными с водой. Не стоит рисковать – надо выбирать такого производителя бытовых розеток, который позаботился о таком элементе.

Крепежный механизм вмонтирован во внутреннюю часть розетки – он отвечает за надежность крепления устройства. Если для наружных розеток этот узел не критичен, то распорка внутренних должна быть устойчива к механическим нагрузкам.

На выбор розеток также влияют и качественные лицевые панели. Они не передают ток и не удерживают все устройство на месте, но являются изолирующим слоем, препятствующим попаданию инородных веществ вовнутрь

Выбор розеточной лицевой панели может быть приурочен к оформлению интерьера комнаты – тогда отдельно надо обращать внимание на их материал и стиль выполнения. Некоторые производители выпускают розетки с несколькими вариантами лицевых панелей, которые свободно меняются без вмешательства во внутреннюю часть

Schneider Electric и его объединение в России – причины лидерства на рынке

Профессиональные монтажники советуют выбирать для дома и офиса качественного немецкого производителя Schneider Electric. Свою деятельность компания ведет с 1836 года, а с конца XIX века берет уверенный курс на экспорт продукции.

Выключатели Schneider Electric

Schneider Electric выпускает надежную продукцию, которая имеет следующие преимущества:

положительные отзывы потребителей по всему миру.
наличие широкой линейки моделей и стильный дизайн;
применение инновационных технологий для создания розеток и выключателей с высокой степенью безопасности.
простота монтажа без привлечения профессионального электромонтажника.
использование качественных зажимов и креплений;
присутствие шторок и заглушек на розетках, что особенно важно, если в доме есть дети;
съемный индикатор напряжения, замыкает одновременно два контакта;
плотное крепление клавиш выключателя, прочная конструкция сборки, использование качественного термопластика;
возможность выбора подходящих под интерьер рамок розетки и выключателя, благодаря съемной конструкции и широкому ассортименту.

Высокие позиции на рынке отданы и российскому производителю Wessen. По словам аналитиков, каждая третья розетка и выключатель, проданные на рынке, продукция компании в небольшом городе Козьмодемьянске. С 2000 года Wessen входит в состав Schneider Electric. Это позволяет использовать для разработки новейшие немецкие технологии, выпускать товар, проходящий строгую экспертную оценку с подтверждением сертификата качества.

Розетки Schneider Electric

Ассортимент компании представлен широкой линейкой моделей, среди которой наибольшей популярностью пользуются серии Прима и Рондо. Первая выделяется наличием светящихся индикаторов и серебряных контактов, а вторая – присутствием моделей с влагозащитным корпусом, которые можно без опасений монтировать в помещениях с высокой степенью влажности (ванной, подвале, гараже). Серия Рондо разработана для скрытого монтажа, в ее моделях вы найдете заглушки, защитные шторки и заземляющие контакты, повышающие безопасность. Поэтому прежде чем определиться, какие розетки лучше, проанализируйте все за и против.

Как и главное предприятие Schneider Electric, российский производитель Wessen выпускает розетки и выключатели со съемными рамками. Это дает возможность в любой момент произвести замену, сменить старый дизайн на новый. Цена продукции Wessen ниже Schneider Electric. Поэтому для тех, кто хочет сэкономить, но при этом не потерять качества, лучше ставить Wessen.

Виды розеток

В привычном понимании розетка – простой элемент с отверстиями, куда подключается электроприбор для его использования в дальнейшем, а после его использования можно просто вынуть вилку из розетки.

Появились сегодня новые, более современные устройства, которые могут несколько больше

Определяясь с выбором розетки, следует обратить внимание на такие их виды:

• розетка с крышкой. Она незаменима в случае, если вероятность попадания в оборудование влаги или пыли достаточно высока. Такие ставятся, как правило, в ванных комнатах, у бассейнов или же просто на улицах. Розетка, прикрытая крышкой, защищена от внешнего воздействия воды и пыли. Нужно учитывать защиту IP и стремиться к значению более 67;
• розетка со шторкой – вариант для детской комнаты и вообще всех детских учреждений. Конструкция подобной розетки предусматривает создание препятствий для ребенка на пути к розетке. Со шторками он не сможет засунуть в розетку что-либо, будь то проволоку или другой тонкий предмет.
• розетка с выключателем. Такое решение позволяет включать и отключать питание электроприбора по желанию. Это дает человеку возможность не вставлять и вынимать вилку постоянно. Подобное решение направлено, в первую очередь, на продление срока службы розетки.
• розетки с выталкиванием вилки. Довольно необычное решение, которое при этом облегчает в разы процесс отключения от питания электроприборов. Подобный вариант розетки направлен на простоту реализации кухонных приборов и прочих активно используемых инструментов.
• розетка со световым индикатором. Его свет должен говорить о наличии электроэнергии в сети. Кроме того, лампочка помогает быстрее сориентироваться в темноте;
• розетка с таймером. Функционал понятен, а время отключения может задаваться как с помощью кнопок и дисплея, так и при помощи поворотного механизма;
• Wi-Fi розетки. Они применяются в системе «умный дом». С ними будет проще управлять умными устройствами. Нужно лишь специальное приложение и специальное приложение;
• блок розеток. Подобное решение уместно там, где постоянно должны работать электроприборы. Такое возможно, например, на кухне;
• силовые разъемы. Они необходимы для строительных и ремонтных работ, когда нужно подключить высокомощные приборы.

Виды розеток
