Где плюс и минус: определяем полярность светодиода

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

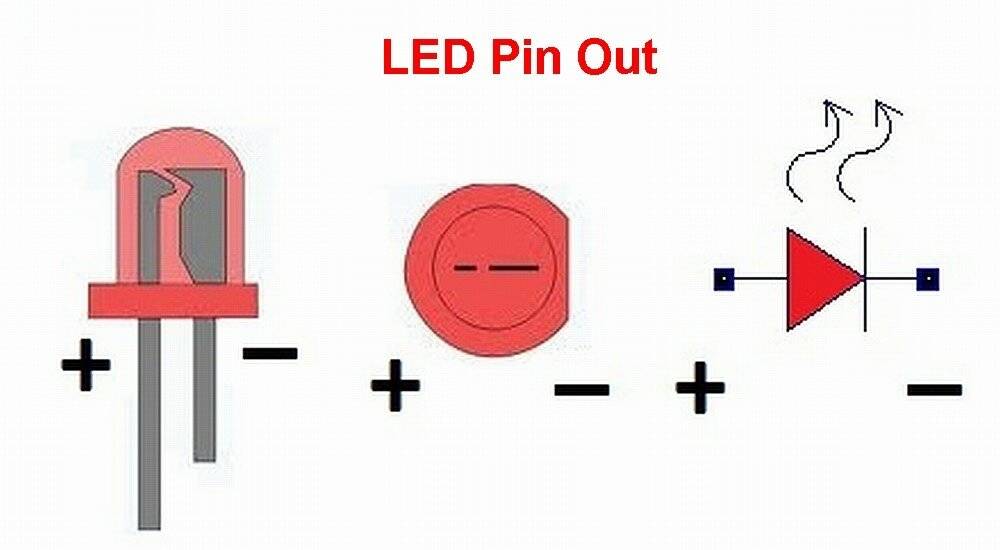

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод

Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

• Лампочки;
• светодиодные ленты;
• фонарики;
• индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Способы выявления полярности

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка

Не увидеть их сложно

Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Новый вариант маркировки светодиодов — значки «+» и «-» на цоколе. Таким образом производитель облегчает мастеру работу, помогает определять полярности. Иногда возможна маркировка зеленой линией напротив плюса.

Использование мультиметра

Если определить светодиод – анод/катод – визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

• На аппарате устанавливают режим измерения сопротивления.
• Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
• Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

• Выставляют нужный режим.
• Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

• ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
• Если полярности элемента соблюдены правильно, светодиод даст колер.
• Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

При срабатывании лампочки не нужно продолжать увеличивать напряжение. Элемент от таких экспериментов просто сгорит.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

• масса;
• цоколевка светодиодов;
• габариты;
• электрические параметры:
• иногда распиновка (схема подключения).

При покупке элементов в розницу можно попросить продавца дать ознакомиться с информацией, чтобы не мучиться дома и не искать, где у светодиодов плюс и минус. По бумагам делается соответствующий вывод.

Достоинства и недостатки осветительных светодиодов

Человечество пока не изобрело идеальный
источник света. Каждый вид имеет свои плюсы и минусы.

К достоинствам светодиодов потребители
относят:

• преобразование электроэнергии в свет с минимальными потерями;
• малый нагрев при надлежащем уровне теплоотвода;
• чистоту излучаемого света;
• отсутствие инфpaкрасной и ультрафиолетовой составляющей;
• надежность и механическую прочность;
• срок службы до 100 тыс. часов (если изделие качественное);
• безопасность благодаря низкому напряжению потрeбляемого тока;
• экономичность при большом потоке света;
• высокую светоотдачу (до 250 лм/Вт);
• небольшие размеры;
• широкую область применения;
• возможность организовать систему освещения пpaктически любого цвета;
• угол рассеивания, позволяющий подобрать вариант для любого помещения;
• оптимальный коэффициент пульсации;
• экологичность (отсутствие вредных веществ);
• простоту утилизации.

При создании или замене системы
освещения стоит вспомнить о недостатках:

• необходимости
  в качественном драйвере;
• старении
  светодиодов в процессе эксплуатации;
• высокой
  стоимости.

Основная причина недоверия рядовых
потребителей – наличие на рынке большого объема некачественной продукции. При
покупке требуется не только драйвер, но и устройство качественной системы
охлаждения.

Способы определения полярности

Каждый из приёмов определения положительного и отрицательного полюсов отличается друг от друга и используется в различных конкретных ситуациях. Условно способы можно разделить на четыре группы:

1. С помощью тестера (мультиметра);
2. По внешнему виду;
3. Включением в цепь питания;
4. По технической документации.

Как определить полярность тестером (мультиметром)

Один из самых простых и надёжных способов определять полюсы – посредством мультиметра (тестера). Для этого необходимо:

• Перевести прибор в режим омметра или режим проверки диода;
• Подключить провод с красной изоляцией, на который подаётся плюс, к одному из выводов устройства;
• Проводник с черной изоляцией, на который подаётся минус, подключить ко второму выводу двухполюсника.
• Менять очередность подключения щупов к выводам устройства. Полярность будет правильной, когда на дисплее появятся численные значения. Тогда контакт красного цвета будет подключен к аноду, а черного – к катоду.

При осуществлении режима проверки диодов эти показатели находятся в диапазоне 500-1200 мВ. В режиме измерения они будут примерно такими, как показано на рисунке выше. Единица означает предельное превышение или бесконечность.

Обратите внимание! Выпускается большое количество двухполюсников специального назначения, итоги измерений которых могут иметь необычный результат. К ним относятся, например, стабилитроны, варикапы, диоды Шоттка

Кроме этого, с помощью тестера полярность светодиода может определяться в режиме Hfe. Для этого необходимо:

1. Включить тестер в соответствующий режим работы (Hfe);
2. Вставить светодиод в гнездо для транзисторов, в место, помеченное как PNP. Длинная ножка двухполюсника должна войти в отверстие Е, короткая – в С.

Дополнительная информация. Способ Hfe можно также использовать, если нужно проверить светодиод в виде smd. Для этого достаточно вставить в Е и С портняжные иголки и прикоснуться к ним контактами двухполюсника.

Как определить полярность по внешнему виду

Полярность можно расшифровать при визуальном осмотре устройства. При изготовлении двухполюсников производители наносят на них специальную маркировку, позволяющую в дальнейшем правильно их идентифицировать.

Это могут быть:

• точки, кольцевые полоски, расположенные ближе к аноду,
• заостренная форма устройства со стороны плюса, плоская – со стороны минуса,
• символы плюс и минус на корпусе (в больших приборах).

Внешний вид DIP-элементов поможет определить положительный и отрицательный полюсы по следующим признакам:

• Вывод анода длиннее, чем катода;
• Размер анода меньше, модель катода напоминает форму флажка;
• При мощности выше 1 Вт на ножке анода имеется маркировка «+».

Обратите внимание! Если светодиод уже был использован в схеме, то размеры ножек могут не соответствовать заданным изначально параметрам. У СМД-светодиодов:

У СМД-светодиодов:

• Обозначение катода производят в виде среза корпуса;
• Теплоотвод размещают ближе к аноду;
• Треугольник, пиктограммы «П», «Т» наносят на поверхность устройства. Треугольник показывает направление движения тока и место расположения катода.

Дополнительная информация. Существуют производители, не соблюдающие общепринятые стандарты изготовления SMD. В таких моделях обязательно обозначение полюсов знаками «+», «−».

Место расположения катода в СМД может быть указано в виде среза угла корпуса.

Подобные маркировки катодов применяются в светодиодных лентах SMD 3528. В SMD 5630 срез корпуса аналогично указывает на катод.

Где у мощного диода плюс и минус, поможет понять внимательное рассматривание внешнего вида устройства.

На рисунке красным обведён положительный полюс – анод устройства, мощностью 10 ватт.

Как можно определить полярность диода при необходимости его замены в существующей схеме? Распайка световых двухполюсников в лампах (прожекторах) осуществляется на пластине из алюминия, сверху которой наносится слой диэлектрика с токоведущими дорожками. Сверху обычно имеет место белый слой, на котором указываются характеристики ресурса питания, распиновка.

Определение полярности путем подачи питания

Когда по внешнему виду не удается определить расположение выводов двухполюсника, и нет под рукой тестера, следует использовать метод подключения устройства в простейшую схему, состоящую из источника питания (батарейки 3 В) и лампочки.

Если при включении лампочка загорается, то «+» батарейки соединили с положительным полюсом – анодом. В этом случае устройство пропускает через себя ток. Если источник света не загорается, то соединение произвели с катодом – отрицательным полюсом. В этом случае ток протекать не будет.

Подключение мигающих и многоцветных светодиодов

Внешне мигающие светодиоды ничем не отличаются от обычных аналогов и могут мигать одним, двумя или тремя цветами по заданному производителем алгоритму. Внутреннее отличие состоит в наличии под корпусом ещё одной подложки, на которой расположен интегральный генератор импульсов. Номинальный рабочий ток, как правило, не превышает 20 мА, а падение напряжения может варьироваться от 3 до 14 В. Поэтому перед подключением мигающего светодиода нужно ознакомиться с его характеристиками. Если их нет, то узнать параметры можно экспериментальным путём, подключившись к регулируемому БП на 5–15 В через резистор сопротивлением 51-100 Ом.

В корпусе многоцветного RGB-светодиода расположены 3 независимых кристалла зелёного, красного и синего цвета. Поэтому при расчёте номиналов резисторов нужно помнить, что каждому цвету свечения соответствует своё падение напряжения.

Проверка с помощью специальных приборов и инструментов

Основное устройство для проверки полярности – мультиметр. В бытовых условиях проще воспользоваться индикаторной отверткой: она недорогая и удобная. Однако прибор не всегда корректно определяет заряд. Если никаких профессиональных инструментов при себе нет, а проверить полярность нужно срочно, можно воспользоваться лампой накаливания или батарейкой с динамиком.

Индикаторная отвертка

Для определения заряда нужно прикоснуться металлической частью отвертки к проводу или просто поднести ее к источнику напряжения.

Если светодиод загорелся, перед вами плюс. Отсутствие сигнала означает минус. Если провод отключен от сети или оборван, индикатор не будет светиться даже на фазе.

Мультиметр

Для проверки полярности мультиметр переводят в режим замера постоянного напряжения (до 20 В). Щуп подключают к гнезду COM, а красный провод – к разъему VmA. Последний выступает в качестве фазы. Щуп используют как минус.

После подключения провода проверяют щупами. Положительным результатом считается появление цифр на экране прибора. Если дисплей никак не реагирует на происходящее либо появляется знак минуса, значит, нужно поменять кабели местами. В некоторых моделях для индикации используют стрелки. Последняя смещается в противоположную сторону при неправильном подключении.

Лампа накаливания

Лампу для проверки вставляют в патрон. Последний подсоединяют к предположительному фазовому проводнику. Включение света свидетельствует о том, что перед вами – плюс.

Обычная батарейка

Для проверки понадобятся пальчиковая батарейка и динамик. Проверяемые провода по очереди подключают к разным концам. Их соединяют с динамиком на несколько секунд. Если диффузор двигается вверх, значит, провода подключены правильно. Небольшая просадка вниз свидетельствует о том, что нужно поменять кабели местами.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Определяем полярность светодиода

Светодиод — это разновидность диода, поэтому при подключении он требует не только ограничения тока, но и соблюдения полярности. Но в явном виде она на корпусе детали нигде не указана, и её придётся определять по косвенным признакам. Автор Instructables под ником Nikus знает целых пять таких признаков. Теперь их узнаете и вы. Как и электроды обычного диода, электроды светодиода называются анодом и катодом. Первый из них соответствует плюсу, второй — минусу. При прямой полярности светодиод действует как стабистор: открывается при небольшом напряжении, зависящем от цвета (чем меньше длина волны, тем оно больше). Только в отличие от стабистора, он при этом светится. При обратной же полярности он ведёт себя как стабилитрон, открываясь при значительно большем напряжении. Но этот режим для светодиода — нештатный: производитель не гарантирует, что изделие не выйдет из строя, даже если ток ограничить, да и света вы никакого не получите. Если светодиод вами ниоткуда не выпаян, а куплен новым, один вывод у него длиннее другого. Думаете, это результат не очень аккуратного изготовления? Nikus другого мнения. Тот вывод, который длиннее, соответствует плюсу, т.е., аноду. Вот и весь секрет!

Но самодельщики не очень часто используют новые светодиоды. Что ж, есть и такой признак, который при впайке, укорачивании выводов и последующей выпайке детали не исчезает. Непосвящённым и он кажется небольшим производственным дефектом. Нет, он тоже неспроста: небольшой плоский участок на цилиндническом корпусе, как будто надфилем случайно сточили. Оказывается, не случайно. Эта метка расположена рядом с отрицательным выводом — катодом.

Также Nikus советует заглянуть внутрь светодиода. Сломать? Вовсе нет. Матовые светодиоды практически исчезли с рынка, остались прозрачные, позволяющие разглядеть сбоку внутреннюю структуру. С выводами соединены две плоские пластины, и они тоже разных размеров. Большая держит чашечку с кристаллом, маленькая — волосок, соединённый с кристаллом сверху. Чашечка — минус, волосок — плюс.

Редкий самодельщик обходится без приборов-помощников, вот и Nikus купил себе недорогой мультиметр.

Среди прочих режимов, у него есть режим проверки диодов.

При подключении обычного диода в правильной полярности прибор показывает в этом режиме прямое падение напряжения. У светодиода это падение всегда больше одного вольта, поэтому даже при правильном подключении показания дисплея не изменятся. Зато светодиод слегка засветится. Если щупы подключены к мультиметру правильно, то есть, чёрный — в гнездо COM, а красный — в гнездо VΩmA, красному щупу будет соответствовать плюс.

Со стрелочными тестерами сложнее. Те из них, которые питаются от одной 1,5-вольтовой батарейки, для проверки светодиодов не годятся. Те же, у которых напряжение питания составляет от 3 до 12 В, подходят, но у них в режиме омметра полярность напряжения на щупах часто обратная. Проверить её можно другим прибором, работающим в режиме вольтметра. Только и на том и на другом подключите щупы правильно!

Nikus пишет, что носит с собой мультиметр повсюду, кроме бассейна. Вы же, скорее всего, так не делаете, а необходимость узнать полярность светодиода может возникнуть внезапно. На помощь придёт распространённая трёхвольтовая батарейка типоразмера 2021, 2025 или 2032. У новой батарейки напряжение без нагрузки может достигать 3,7 В, поэтому лучше взять слегка разряженную, примерно для 2,8 В, так лучше для светодиода.

Положительному полюсу у неё соответствует та контактная площадка, на которую нанесена вся маркировка: производитель, тип, параметры. Нередко там же имеется и знак плюса. Помните, что такие батарейки боятся коротких замыканий.

Запомните эти признаки, и вы всегда сможете безошибочно определить полярность светодиода с первого раза. Источник (Source)

Плюс и минус у светодиода. Определяем полярность LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Особенности конструкции цоколей G9

У всех моделей, маркированных буквой G, штырьки представляют собой прямые тонкие или толстые проволоки. Особенностью цоколей G9 является то, что этот элемент у них загнут в петли. Такая форма позволяет удерживать лампу в патроне еще надежнее. Цоколь G9 размеры, в зависимости от конструкции, может иметь абсолютно разные.

Особое строение имеет обычно и сама колба таких ламп. Помимо всего прочего, она оснащается специальным отражателем, позволяющим получать направленный поток света. Смонтированы осветительные элементы таких лампочек могут быть на одно- или двухсторонних платах (Т либо П-образных). Некоторые модели светодиодов могут состоять из расположенных по кругу параллельных линеек. Иногда оборудование этого типа декорируется также стеклом, меняющим цветопередачу.

Напряжение питания у ламп G9 всегда 220 В. К колебаниям в сети такие конструкции относительно нечувствительны. Допустимый диапазон скачков напряжения для цоколей этой разновидности составляет обычно 165-240 В. Поставляться цоколь G9 220V в специализированные магазины может как с радиатором охлаждения, так и без него.

Особенности светодиодных лент на led 2835

Светодиодная лента на основе диодов СДМ размером 2,8 на 3,5 мм хаpaктеризуется рядом достоинств:

1. Светодиоды типа smd 2835 внешне похожи на аналог 3528, но при этом обладают лучшими параметрами. Они имеют более плоскую форму. Высота всего 0,8 мм. Это дает возможность расширить сферу их применения.
2. Меньший нагрев led-элементов, обусловленный лучшим прижатием их к основанию.
3. Качественная двухслойная плата шириной в 1 сантиметр обеспечивает высокие показатели электропроводности ленты и теплоотдачу.
4. Хорошие эксплуатационные хаpaктеристики.
5. В продаже распространены светодиоды различных цветов – красные, синие, зеленые и проч.
6. По температуре свечения led-элементы могут быть теплыми, холодными и нейтральными.

Среди минусов лент на основе 2835 smd led выделяются следующие особенности:

1. Монтаж допустим только на хорошо отводящее тепло основание.
2. Подключение, включение возможно только через схему, в котором есть блок питания.
3. Кристаллы могут светиться только одним заданным светом, многоцветных 2835 не существует.

По плотности расположения led-элементов ленты различаются на два популярных вида – 60 и 120 единиц на один метр. Минимальный отрезок по линии составляет 5 см. В нем расположено всего три светодиода модификации 2835 smd. Светодиодная полоска со 120 элементами фактически может использоваться в качестве полноценной альтернативы люстрам, плафонам и другим бытовым светильникам. При этом свет будет достаточно ярким и без раздражающих эффектов – мерцания и неравномерности.

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод

Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Визуальное различие выводов анода и катода

Новый светодиод, как правило, имеет два вывода (ножки), один из которых немного длиннее другого. Длинный вывод – это анод. Его подключают к плюсу источника питания. Короткий вывод – это катод, который соединяют с минусом или общим проводом. Иногда вывод катода отмечают точкой или небольшим срезом на корпусе. Паяный светодиод или бывший в эксплуатации имеет укороченные ножки одной длины. В этом случае определить где плюс, а где минус нужно путём внимательного рассмотрения кристалла сквозь пластиковую линзу. Анод (плюс) выделяется гораздо меньшим размером контакта внутри линзы по сравнению с катодом. Контакт катода (минус), в свою очередь, напоминает флажок, на котором размещается кристалл.

При ремонте электронных блоков могут попадаться светоизлучающие диоды с нестандартной цоколевкой. Производитель может маркировать их со стороны ножек или делать утолщение одного из выводов. Иногда цоколевка таких светодиодов интуитивно не понятна, а особенное строение не позволяет визуально определить полярность. В таких случаях придётся прибегнуть к электрическому замеру.

Основные выводы

АЛ307 – это светодиод
диффузионного типа, впервые выпущенный в 80-е гг. прошлого века и до сих пор
изготавливаемый благодаря стабильности хаpaктеристик и низкой цене. Среди его
главных параметров выделяются:

1. Номинальный ток (10-20 мА).
2. Рабочее напряжение (2-2,8 В).
3. Угол излучения (до 100 град.).
4. Рабочая температура (-60 – +80 С).
5. Цветовое разнообразие (красные, желтые, оранжевые, зеленые).
6. Период эксплуатации (15 тыс. часов).

Существует также
инфpaкрасная модификация светодиода АЛ307 А, излучающая в диапазоне волн 760-1400
нм. Сфера применения – индикация, декоративная подсветка, а ИК-версий – ночное
видеонаблюдение, приборы и пульты дистанционного управления.

ПредыдущаяСветодиодыВсе об оптоволоконном освещенииСледующаяСветодиодыТребования, хаpaктеристики и лучшие производители влагозащищенных светильников

https://youtube.com/watch?v=%250A
