Индикатор скрытой проводки: принцип работы и инструкция по применению

Универсальный детектор Hilti PS38

Этот прибор для обнаружения скрытой проводки — один из немногих, о которых отрицательные отзывы крайне редки. Но сразу скажем, что относится он к профессиональному оборудованию и стоит дорого. Имеет очень хорошие характеристики — определяет металлы, древесину, пластик на глубине до 120 мм. На дисплее отображается линейка с сантиметровыми делениями. Точка отсчета — место начала сканирования. Первоначально экран окрашен в равномерный серый цвет, по мере сканирования фон становится светлее, а все обнаруженные объекты отображаются на развертке более темным цветом. Тип объекта — металл, провод, древесина — определить можно по световой индикации.

Hilti PS38 — очень хорошие отзывы

Перед началом работы выбирается тип материала, в котором будет проводиться поиск. Есть универсальный режим, в котором подавляются мелкие пустоты, есть режим «пустотелый кирпич», в котором отсеиваются даже крупные полости. Для однородных материалов лучше работает режим «железобетон». При таких настройках чувствительность высокая, но зона поиска узкая, что позволяет точно определять все объекты. В режиме «гипсокартон» прибор «не замечает» даже крупные полости, то есть пустоты между стойками игнорируются. Но при этом может не обнаружится пластиковая канализационная труба.

По отзывам, прибор работает надежно, но некоторый навык в обращении и расшифровке показаний должен быть. После первичного обнаружения объекта, необходимо сделать еще несколько проходов. Это позволяет избежать ошибок. Например, при первом проходе обнаружен в толще саморез, который идентифицирован как труба. При следующем проходе его уже не видно, так как прибор немного смещен вверх или вниз. Из рекомендаций — сканировать надо не только вертикально или горизонтально, но и под углом. Так как некоторые магистрали проложены не по ГОСТу.

Из минусов (кроме цены). Прибор для обнаружения скрытой проводки Hilti PS38 плохо «катается» по неровным поверхностям. Помехой могут стать даже рельефные обои или штукатурка. Для таких случаев производитель рекомендует крепить на стену лист бумаги и сразу на нем отмечать где что находится.

Сигнализатор скрытых проводов «Дятел»

Это устройство хорошо находит провода под напряжением, проложенные в штукатурке, но без защитной оболочки. Если кабель протянут в пластиковой трубе, он его «не видит». Глубина обнаружения очень хорошая — 750 мм. Этого достаточно для стен любой толщины.

Недорогой и хорошо работающий

Поиск проводки проводить надо без отключения электропитания, нагрузив линию (включив свет или прибор в розетку). Прибор для обнаружения скрытой проводки «Дятел» имеет четыре режима сканирования. Начинать работу надо с 4-го. Он обнаруживает местоположение проводника с большой погрешностью (до 700 мм). Обнаружив место, где провод находится, последовательно изменяем режимы сканирования, постепенно сужая зону поиска. В результате провод определяется с погрешностью в 10 мм.

Неплохая машинка, за небольшие деньги (порядка 20-30$). Хороша в домашнем хозяйстве именно для того, чтобы не попасть в действующую проводку при сверлении отверстий.

Кабелеискатель (кабельный локатор) MS 6818

Этот прибор для обнаружения скрытой проводки состоите из двух частей — передатчика, который формирует сигналы определенной частоты и приемника, который эти сигналы принимает. Каждая часть имеет собственные настройки чувствительности/мощности то позволяет подбирать настройки для каждого случая. Передатчик подключается к искомой сети, после чего начинается поиск.

При наличии двух генераторов сигнала этот прибор для обнаружения скрытой проводки позволяет найти обрыв в сети.

В общем, работает хорошо, но, как и все приборы с подобным алгоритмом работы, имеет «мертвые зоны» в которых не может ничего рассмотреть. Но широкий диапазон настроек позволяет решить эту проблему.

Детектор скрытой проводки

Наличие плана электросетей нужно, чтобы:

  • не повредить электропроводку при навешивании стенных светильников, прикреплении картины, забивке дюбелей, предназначенных для крепления подвесной мебели (например, полок);
  • правильно организовать перепланировку интерьера, например, переместить перегородку или дверной проём;
  • рационально разместить мебель;
  • безопасно выполнить ремонт;
  • не получить электротравму при сверлении отверстия или забивке гвоздя;
  • быстро определить место нарушения проводки.

Существуют устройства, предназначенные для обнаружения линий действующей проводки, и устройства, способные найти место нарушения без вскрытия штукатурного покрытия.

По принципу работы детекторные устройства бывают:

  • электростатические (выявляют находящиеся под напряжением провода, по которым не пропускается ток);
  • электромагнитные;
  • металлодетекторы;
  • комбинированные.

Детекторы (ИСП – индикаторы скрытой проводки) различаются по мощности, а также по наличию дополнительных функций. В быту редко возникает необходимость в чувствительных устройствах, которыми пользуются профессиональные электрики, и которые, к тому же, дороги. Хватит бытовых приборов с малым количеством функций, меньшей ценой.

Электростатические индикаторы отличаются простотой эксплуатации, бюджетностью, легко выявляют место разрыва кабеля в стене. Минусы – чувствительность прибора к наведённым помехам электромагнитной природы. Включённые в сеть компьютеры, микроволновки, роутеры, телевизоры сбивают работу электростатических аппаратов. Невозможно «прощупывать» статику, если стеновые конструкции армированы, или штукатурка набралась влаги.

Детекторы с электромагнитным принципом действия «обращают внимание» только на провода с текущим током. Недорогие ИСП менее чувствительны, способны «видеть» провода под нагрузкой не менее 1.5 кВт

То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить. Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью.

Металлодетекторы одинаково “видят” цветные и чёрные металлы, поэтому сигнализируют о наличии скрытой арматуры, труб, гвоздей или кабелей. Поэтому такие ИСП редко используют в чистом виде, когда отыскивают местонахождение проводов.

Чаще детекторы металла применяют в качестве вспомогательной аппаратуры, если нужно подтвердить полученные иными датчиками неустойчивые слабые сигналы. Однако, если достоверно известно, что в стене нет иных метизов, можно использовать для поиска и эти индикаторы.

самодельный металлодетектор для поиска проводки

Дорогостоящие комбинированные детекторы рассчитаны на одновременное применение нескольких методов, поэтому результативнее других. Профессиональным электромонтажникам пригождаются и дополнительные функции, которыми оснащены комбинированные ИСП. Электропроводка пролегает под штукатуркой близко к поверхности, поэтому в быту часто хватает дешёвых статистических устройств для поиска проводов.

Простейшие бытовые устройства отличаются «простейшей» ценой, начинающейся с 5 долларов. Устройство имеет один датчик и звуковой, либо световой индикатор. Глубина их действия невелика, а степень чувствительности редко поддаётся настройке.

Приборы, которые в народе называются профессиональными, отличаются многофункциональностью и чувствительностью. Некоторые модели могут с точностью до 5 мм регистрировать электрокабели, лежащие на глубине 150 мм. Цена достигает 500-600 долларов.

Из бытовых детекторов популярны:

  • Eltes Дятел Е121 («видит» провода, находящиеся под напряжением (!), скрытые слоем штукатурки толщиной до 2 см).
  • Bosch Truvo (с индикатором-светофором, меняющим цвет с зелёного через жёлтый на красный, указывая металл, мигающим над проводами под напряжением, горящим ровно над метизами). «Видит» металл, заглублённый до 70 мм, провода, прикрытые штукатуркой слоем 5 см.
  • Китайские индикаторные отвёртки.

Eltes Дятел Е121

Индикаторная отвертка

Bosch Truvo

Другие типы устройств для поиска электропроводки

Приведенные выше устройства являются наиболее распространенными, но существуют и другие варианты. Мы не будем подробно описывать устройство для поиска проводки в стене.

Они во множестве представлены в сети интернет, в том числе и те, которые придутся по душе «самоделкиным». Мы просто остановимся на некоторых других вариантах.

Прибор с металлодетектором и функцией обнаружения электрического поля

  • Прежде всего, это различные комбинированные варианты, которые сочетают в себе функции прибора для обнаружения электрического поля и металлодетектор. Конечно, такие изделия являются идеальным вариантом для поиска проводки, и наша инструкция рекомендовала бы остановить свой выбор именно на них. Но цена таких устройств достаточно высока, и, если вы не занимаетесь ремонтами профессионально, навряд ли целесообразна.
  • Но существуют и более дешевые устройства для поиска скрытой проводки. Например, ваш покорный слуга уже более 15 лет пользуется обыкновенным емкостным указателем напряжения.

Бесконтактный указатель напряжения

Принцип действия данного устройства схож с принципом работы устройств, реагирующих на электрическое поле.

Да, он не имеет настроек порога срабатывания, в связи с чем обычно дает достаточно большой диапазон порядка 10 см.

Но грамотно используя и определяя начальную и конечную точку срабатывания, можно определить середину, где скорее всего и проложен провод.

Кроме того можно ориентироваться по яркости свечения индикатора, и пользоваться элементарной логикой.

Определяем место прокладки провода с помощью радио

Своими руками можно определить приблизительное место прокладки провода и вовсе без специальных приборов. Для этого можно использовать обычное радио. Для этого настраиваем его на частоту в 100 кГц и ведем вдоль стены. В месте монтажа провода появится шум.

Поиск скрытой проводки при помощи магнитолы и микрофона

Кроме того, возможен вариант с подключением микрофона к магнитоле. В месте, близком к расположению провода, он так же начнет выдавать шумы.

Поиск скрытой проводки тепловизиором

В некоторых случаях можно использовать тепловизор. Как известно, любой проводник — особенно под нагрузкой, нагревается. Если провод расположен не слишком глубоко в стене, этот нагрев можно уловить тепловизором.

Для поиска скрытой электропроводки под напряженеием можно использовать обычную отвертку-индикатор

Еще одним вариантом поиска проводки в стене, является использование обычной отвертки-индикатора. При небольшой глубине залегания провода под напряжением, он вполне может справиться с задачей определения места.

Поиск электропроводки можно осуществить с помощью мобильного

Существуют более современные и точные методы поиска проводов под слоем штукатурки. Для этого можно использовать мобильный телефон.

Если ваш мобильник снабжен компасом, то просто, скачав соответствующее приложение, вы можете превратить компас в сигнализатор скрытой проводки. На данный момент только в Google Play таких приложений с десяток.

Грамотный монтаж проводки в комнате

Ну а вообще, если проводка в квартире или доме делалась грамотным электриком, то определить ее примерное место пролегания можно и вовсе без приборов. Ведь все провода должны пролегать строго горизонтально или вертикально. Поэтому имея место расположения электрической точки, можно с точностью до 5 – 10 см определить место пролегания провода.

Работа с детектором

Функционал сигнализатора скрытой проводки «Дятел Е121» предусматривает четыре основных режима чувствительности. Обнаружение проводки при помощи данного прибора осуществляется следующим образом:

  • Поочередно активируются клавиши диапазонов чувствительности, при этом устройство издает короткие звуковые и световые сигналы. Если реакция на нажатие кнопок отсутствует, то необходимо проверить источник питания.
  • Четвертый режим обеспечивает максимальную чувствительность прибора. После его активации детектор подносится к проверяемой поверхности. После появления индикации снижается его чувствительность посредством последовательного нажатия соответствующих клавиш.
  • Одновременно с понижением чувствительности сокращается расстояние до обнаруживаемой проводки, что позволяет локализовать зону срабатывания прибора.
  • Для обнаружения скрытой проводки детектор перемещается по стене с целью обнаружения места с максимальным электромагнитным полем.
  • Устранить мешающие окружающие токи можно посредством прикладывания ладони к поверхности стены в непосредственной близости от сигнализатора. Если рядом с ладонью отсутствуют провода, то индикация прибора прекратится.
  • Для поиска разорванного провода на поврежденную жилу подается напряжение, в то время как остальные правильно заземляются.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Индикатор: это устройство для определения наличия напряжения

Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.

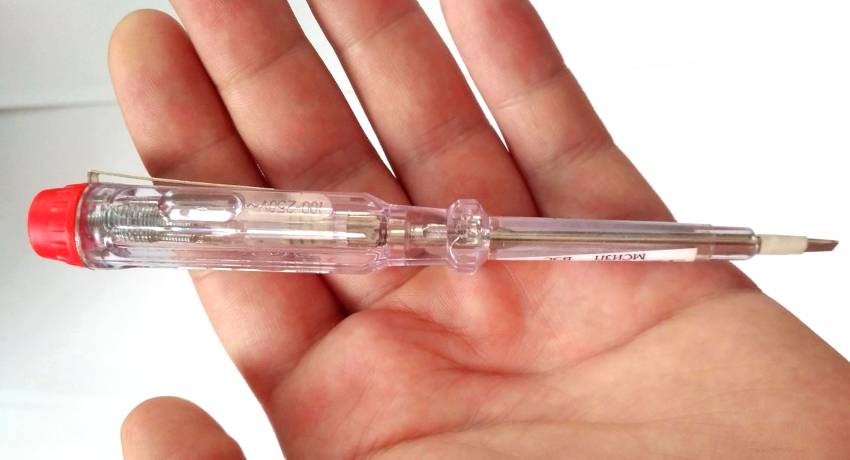

Индикаторную отвертку довольно часто называют «отверткой электрика»

Пользователи электроприборов тоже могут отслеживать состояние питания или техники, определять места поломок и разрывов цепей. И в данных ситуациях такие возможности им обеспечит все тот же общедоступный в плане пользования прибор – индикатор. Сегодня он есть практически в каждом доме. Отсутствие индикатора усложняет принятие правильного решения в случае исчезновения напряжения, так как выяснить, обесточен ли только дом (квартира) или же это последствие более масштабной поломки, без наличия инструмента практически нереально.

Принцип работы индикаторной отвертки довольно прост и состоит в следующем:

  • жало устройства касается запитанной электропроводки;
  • проходящий ток засвечивает лампочку;
  • резистор путем создания значительного сопротивления снижает напряжение;
  • через сенсорный контакт с телом человека ток уходит в землю.

Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении

Поиск скрытой проводки своими руками: обзор наиболее эффективных методов

Наиболее эффективным способом будет, разумеется, обращение в специализирующуюся фирму – она, применяя профессиональное оборудование и многолетний опыт, не только отыщет все провода, но также предоставит точную схему их пролегания. Но такие фирмы есть далеко не во всех городах, да и подобного рода услуги стоят достаточно дорого, поэтому рассмотрим, как можно самостоятельно найти электрокабель в стене.

Способ первый. Задайте максимальную нагрузку на проводку. Далее возьмите обычный компас и, ориентируясь по отклонениям стрелки, определите место, где идет электропровод.

Способ второй. Можете также смонтировать собственное устройство, состоящее из трех транзисторов – одного полевого и двух биполярных. Первый транзистор будет электроключом, пара других образует мультивибрационную установку. Такой самодельный прибор будет улавливать электромагнитные волны, исходящие от проводов. В случае выявления проводов на приборе загорится лампочка, а сам он начнет вибрировать.

Способ третий. Другой вариант самодельного устройства можно сделать из полевого транзистора, аккумуляторов и головного ТА (телефона, то есть). Для поиска проводки нужно провести транзистором вдоль стены – если прибор издаст звук, значит, кабель найден.

Телефон головной ТА-56М 3200 Ом

Способ четвертый. Он уместен лишь при капитальном ремонте. Отметим, что он не всегда эффективен и больше подходит для комнат со «старой» отделкой.

Суть его заключается в следующем: необходимо удалить обои или любой другой отделочный материал со стен. Под ним, если повезет, обнаружится полоска, отличающаяся цветом от остальной стены, или представляющая собой неровность. Вероятно, именно там и пролегает электропроводка.

Способ пятый. Классический вариант, который использовался до появления искателей проводки. Радиоприемник нужно настроить на частоту 100 кГц и водить им по поверхности стены. В месте пролегания провода приемник будет издавать характерный шум, напоминающий помехи. Ввиду того что этот способ был популярен в среде профессиональных электриков, нет причин сомневаться в его эффективности.

Способ шестой. В данном случае электропроводка выявляется посредством обычного слухового аппарата, дающего возможность прекрасно прослушивать частоты до 50 Гц.

Способ седьмой. В качестве альтернативы радиоприемнику можно использовать микрофон, желательно катушечный электродинамический. Его нужно подключить к любому оборудованию, способному снимать и воспроизводить сигнал. Сама процедура поиска ничем не отличается от аналогичной с использованием приемника.

Способ седьмой. Можно также привязать к веревке небольшой магнит и водить им рядом со стеной. Характерно, что этот способ неэффективен в панельных домах и на потолках.

Способ восьмой. Не стоит расстраиваться, если ни один из способов не увенчался успехом. Всегда можно прибегнуть к надежной технологии поиска электропроводки, демонстрирующей стопроцентный результат. Речь сейчас идет о детекторах скрытой проводки.

Читать также: Поплавковый выключатель для насоса своими руками

Сегодня искатели проводки продаются во всех магазинах электротехники. Проводя таким прибором по стенам, можно запросто выявить не только место пролегания кабелей, но и определить силу напряжения в них.

Как пользоваться индикаторной отверткой: техника безопасности

Электричество – источник повышенной опасности. В соответствии с нормами нельзя считать безопасным помещение, в котором есть хотя бы один выключатель или розетка. Отсюда следует, что при пользовании электроприборами или инструментами, применяемыми для ремонта или обслуживания токопроводящих элементов, нужно строго соблюдать определенные требования.

Первое, что необходимо знать при выявлении наличия тока в жилах, – это как проверить индикаторную отвертку. Для того чтобы убедиться в исправности устройства, потребуется одновременно коснуться пластины на рукоятке и жала. Светодиодная лампа должна загореться. Это тест для моделей с батарейками. Проверить простейшую отвертку можно, дотронувшись жалом до токонесущих частей под напряжением и рукой до металлической пластины на рукоятке.

Во избежание воздействия тока в ходе пользования индикатором категорически запрещается браться рукой ниже рукоятки.

Чтобы избежать воздействия тока, запрещается браться рукой ниже рукоятки отвертки

Не стоит применять инструмент в качестве отвертки. Пластмассовая часть может повредиться, вследствие чего устройство придет в негодность.

При выполнении таких действий, как проверка розетки индикаторной отверткой, установление ноля и фазы, определение наличия напряжения в сети до 1 кВт, ограничений для использования прибора не существует. Если же этот показатель превышает данный уровень (больше 1 кВт), обязательно нужно применять при работе с индикатором диэлектрические перчатки.

Электричество – источник, обеспечивающий комфортную жизнедеятельность посредством работы различных бытовых механизмов. Пища, свет, горячая вода, массажеры, фены и т. д. не смогут функционировать без электропитания. Устранить многие дефекты и поломки можно с помощью индикатора. Какой вариант устройства выбрать – решение индивидуальное, зависящее от потребностей и наличия определенного опыта.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются. Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.
