Приточный вентиляционный клапан в стену: особенности обустройства

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе. Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

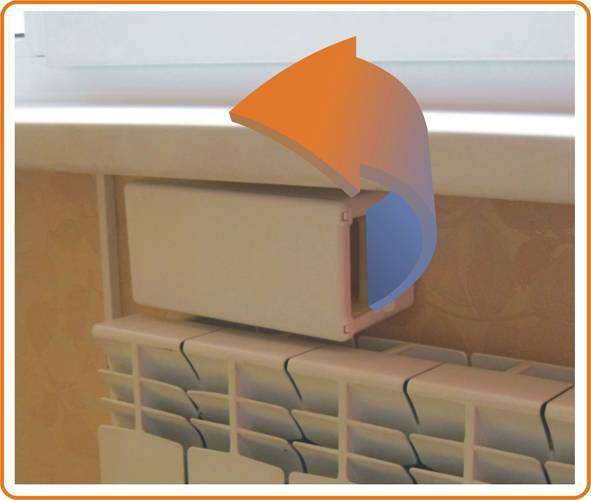

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Существует два типа клапанов — для инфильтрации воздуха и для приточной вентиляции у них одна и та же — снабжение здания свежим воздухом

Разными у приточных клапанов могут быть только отдельные элементы и маркировка. Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапана Источник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

  • вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
  • в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Вытяжка на кухне должна работать эффективно Источник victorborisov.ru

Конструктивные особенности

Оконный проветриватель (он же приточный клапан) представляет собой небольшое приспособление, устанавливающееся в верхней части оконного переплета и обеспечивающее поступление уличного воздуха в жилище. Принцип работы этого устройства основан на разнице давлений между помещением и улицей.

По способу установки, все приточные оконные клапаны делятся на щелевые и встроенные. В свою очередь, щелевые проветриватели бывают механическими и автоматическими. Рассмотрим наиболее распространенные типы этих приспособлений.

Щелевые проветриватели с ручным управлением

Этот тип устройств состоит из внутреннего клапана и внешней накладки, обеспечивающей защиту от попадания внутрь помещения атмосферных осадков, насекомых и пр. Монтаж этих приспособлений может производиться двумя способами:

  • В подготовленный паз, сделанный в оконном профиле.
  • Между оконной створкой и рамой (без фрезеровки паза).

Этот тип устройств обладает следующими достоинствами:

  • Простота конструкции, установки и управления.
  • Возможность монтажа уже на установленные окна.
  • Широкий модельный ряд.
  • Доступная цена.

Встроенные приточные проветриватели для окон

Встроенный приточный клапан для окон, так же как и щелевой, состоит из внутреннего устройства и внешней накладки, с одной лишь только разницей, что монтаж внутреннего проветривателя производится не профиль, а на стеклопакет. Именно поэтому такой тип приспособлений невозможно монтировать самостоятельно в домашних условиях.

Основным достоинством такого устройства является высокая производительность: до 100м3/ч, против 20м3/ч щелевого проветривателя. Кроме того, все модели встроенных приточных проветривателей могут использоваться как в открываемых, так и в глухих окнах.

Автоматические оконные клапаны

Этот тип устройств представлен на строительном рынке двумя видами приспособлений: со стабилизацией воздушного потока и с регулировкой положения заслонки при помощи встроенного гигрометра.

  • Устройства со стабилизацией подачи воздуха состоят из маятникового клапана, который открывает или закрывает заслонку благодаря разнице давлений между улицей и помещением. Независимо от атмосферных факторов, приток воздуха, осуществляемый устройством, остается в выбранном владельцем диапазоне.
  • Устройства с управлением заслонкой гигрометром основаны на использовании полиамидного датчика, который при повышении влажности в помещении, проходное сечение прибора увеличивает, а при достижении наиболее оптимальных показателей – уменьшает. Таким образом, установленный приточный клапан на пластиковые окна, способствует созданию благоприятного микроклимата в жилище.

Основными достоинствами автоматических оконных проветривателей являются: возможность монтажа на установленные окна любых типов (глухие, открывающиеся); работа как в автоматическом, так и в ручном режиме, оптимальное соотношение цена-качество.

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

  • производительность устройства;
  • допустимую температуру эксплуатации;
  • длину и диаметр воздуховода;
  • способ управления;
  • уровень шумоизоляции;
  • компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Как работает вентиляция в жилых зданиях

Вытяжная и приточная вентиляция бывает двух видов:

  1. С естественным побуждением. Для вытяжки и притока используется явление конвекции, когда нагретый воздух, имеющий меньшую массу, поднимается вверх.
  2. С искусственным (механическим) побуждением. Перемещение воздуха обеспечивают вентиляторы.

Пример естественной вентиляции в квартире

Большинство многоквартирных и частных домов оборудованы естественной вытяжкой. Для этого служат вертикальные каналы, входы в которые находятся в помещениях санузла и кухни в виде решеток, установленных под потолком. Выходы расположены на кровле здания. Перепад высот и разница температур наружного и внутреннего воздуха вызывают тягу в канале, которая создает разрежение в помещении. Естественная приточная вентиляция в этом случае предусматривалась через неплотности или специальные вырезы в деревянных окнах.

Новые окна и плотные входные двери герметизируют квартиру, перекрывая доступ свежему воздуху снаружи. При этом схема работы приточной вентиляции меняется, поскольку воздушные массы начинают перетекать в кухню или санузел из других помещений. В доме устанавливается новый воздушный баланс с небольшим отрицательным давлением. Часто бывает, что в результате вертикальная шахта большего сечения (как правило, кухонная) опрокидывает тягу меньшего канала в туалете и оттуда зимой начинает поступать холодный поток. Явление особенно заметно при сильном ветре, его воздействие усиливает тягу и в помещении санузла становится очень холодно.

Система подачи свежего воздуха через металлопластиковые окна

Многие домовладельцы считают, что устройство вентиляции заключается в установке осевого вентилятора вместо решетки вытяжной шахты. За неимением притока с улицы вентиляторы санузла и кухонной вытяжки поочередно опрокидывают тягу другой шахты, всасывая через нее воздушные массы с кровли. Образуется суррогатная приточная вентиляция, при ней неочищенный (а зимой холодный) воздух беспорядочно поступает в дом. При одновременной работе вентиляторов приток с улицы отсутствует вовсе, зато из-за создаваемого разрежения в квартире могут появиться неприятные запахи от соседей.

Посторонние запахи проникают не по вентиляционным каналам, а сквозь места проходов труб газовых или отопительных стояков. Крайний случай – кто-то из соседей в нарушение всех норм проделал отверстие из своего санузла в вашу вытяжную шахту. В частных домах такого явления не бывает, а недостаток притока не столь ощутим, поскольку объем помещений больше. Но процессы протекают аналогично и параметры внутреннего микроклимата не лучше.

Необходимые инструменты и материалы


Сверление стены своими руками будет сложной без специального оборудования Из всех отдельных технологических процессов сборки и установки устройства самым трудоемким является проделывание отверстия в наружной стене.

Поскольку толщина ее обычно составляет 0,3-0,5 метра, рекомендуется использовать мощный перфоратор или электрический отбойный молоток, особенно это касается стен в панельных домах.

В целом самостоятельно собрать и установить клапан можно и самому, для этого понадобятся:

  • перфоратор;
  • дрель;
  • набор длинных буров по бетону или камню;
  • набор сверл;
  • нож;
  • пила по металлу;
  • отвертка;
  • пассатижи.

Наружная решетка крепится к стене дюбелями и саморезами. Канализационная труба в отверстии в панели или кирпичной кладке требует надежной фиксации, для этого используется монтажная пена.

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

  • проветриватель;
  • аэрогивер;
  • бризер;
  • клапан;
  • центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

  • Воздух подается в верхнюю часть помещения.
  • Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
  • Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
  • Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

  • Воздух с улицы подается через отверстие в наружной стене.
  • Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
  • За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
  • После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Что такое приточный клапан?

Приточный клапан представляет собой вентиляционное устройство, используемое для непрерывного поступления в помещение свежего воздуха. С его помощью нет необходимости постоянно открывать окна для проветривания. Проходя через клапан, воздух очищается от крупного мусора, пыли и других примесей, поэтому в помещение поступает очищенный поток.

Интересно знать! При нормальном функционировании вентиляционного оборудования в помещение поступает воздуха в среднем 30 м3/час. Данный показатель отвечает потребностям одного взрослого человека.

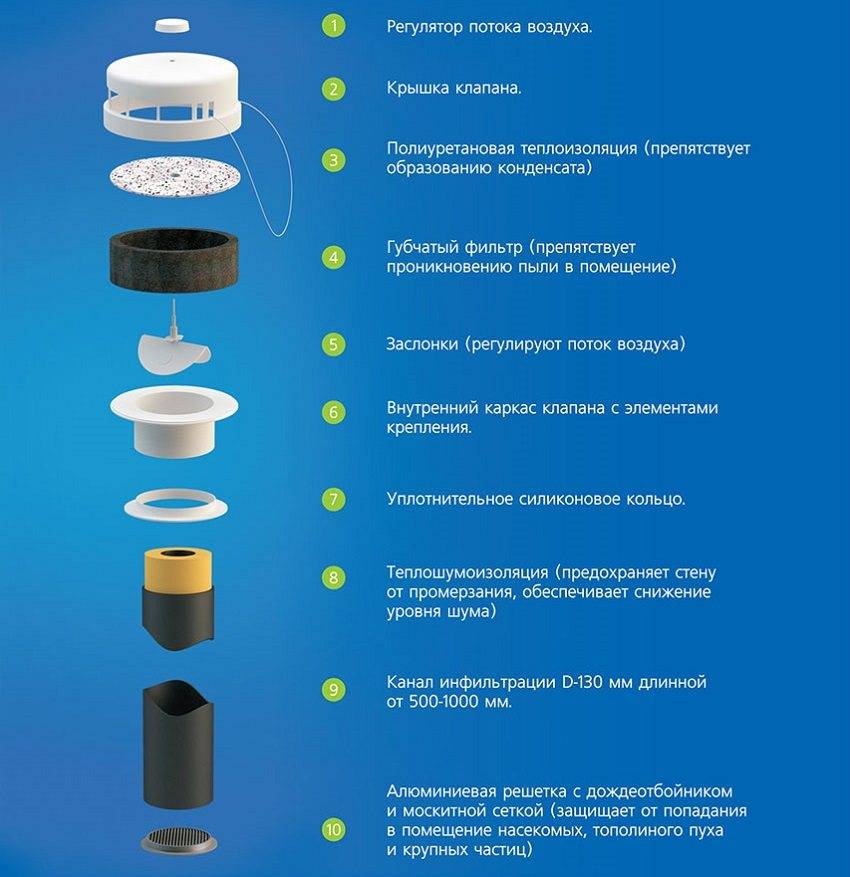

Несмотря на компактность, вентиляционное устройство состоит из множества элементов:

  • Трубка-воздуховод, изготавливаемая из прочного пластика диаметром 6-13,3 см. Изнутри пластиковый корпус изолирован теплозащитным материалом, во избежание обледенения при промерзании стены.

  • Оголовок – декоративная крышка, устанавливаемая на внутренней части стены. В комплекте идет ручка или рычажок, посредством которого пользователь самостоятельно регулирует степень подачи воздушного потока.

  • Мембрана, благодаря которой воздух остается в помещении и не выходит обратно.

  • Заслонка, необходимая для регулировки притока воздуха до 40 м3/час с наружной части стены.

  • Губчатый фильтр, очищающий приточный воздух от пыли, мелкого мусора.

  • Защитная решетка из металла или пластика. С ее помощью можно исключить попадание через отверстие приточного клапана насекомых, грызунов, мусора.

Некоторые модели приточных клапанов оборудованы автоматической системой регулировки поступления воздуха. Последние функционируют посредством специального датчика, измеряющего влажность. При повышении показателя заслонки открываются шире для увеличения воздушного потока.

Виды приточных клапанов для стен

Для обеспечения притока воздуха в помещение устанавливают стеновой клапан приточной вентиляции.

Существует несколько разновидностей:

  • в первую очередь все модели отличаются пропускной способностью;
  • некоторые виды при необходимости полностью перекрывают доступ воздуха с улицы;
  • клапанные механизмы подбирают по сечению воздуховода;
  • для дополнительной защиты от шума используют разновидности с тепло- и звукоизоляцией (так есть модели без дополнительной изоляции);
  • в зависимости от способов настройки выделяют заслонки с автоматическим и ручным управлением либо без регулировки;
  • в некоторых моделях предусмотрена возможность использования дополнительных аксессуаров.

Все стеновые клапаны отличаются конструктивными особенностями и внешним видом. Их изготавливают из разных материалов. Конфигурацию модели, устанавливаемой в воздуховод, подбирают по сечению короба. Прямоугольные пенополистирольные клапаны ставят под подоконником.

Преимущества и недостатки

Среди преимуществ выделяют:

  1. Поскольку окна реже открывают на проветривание, клапанный механизм в стене способствует продлению срока службы фурнитуры.
  2. Устройства защищают от уличного шума, чего нельзя сказать об открытых на проветривание окнах.
  3. Если установить клапан приточной вентиляции в стене с регулятором, то объемы поступающего свежего воздуха регулируют на свое усмотрение. По этой причине не советуют покупать дешевые устройства без регулировки.
  4. В зависимости от места установки клапанный механизм совершенно незаметен в интерьере помещения. Обычно его ставят под подоконником или за шторой возле окна, где он невиден.
  5. Для устранения резких температурных перепадов в комнате устройства крепят возле батареи или в верхней части стены. Поступающие холодные воздушные массы будут успевать нагреваться при перемешивании с теплым воздухом в помещении.
  6. В сравнении с полноценной приточной системой вентиляции клапан стоит намного дешевле. В зависимости от сложности модели он обойдет в 45-77$ (3-5 тысяч рублей). Цена дорогих разновидностей с рекуператорами и вентиляторами стартует от 15 000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный минус всех стеновых клапанов заключается в необходимости высверливания отверстия во внешней ограждающей стене. Если в процессе установки допустить ошибки, стеновая поверхность и воздуховод покроются наледью зимой. Устройства без встроенного вентилятора обеспечивают приток воздуха в количестве 30 м³ в час. Этого объема достаточно только для одного человека.

Назначение и принцип работы

Приточные воздушные клапаны для установки в стене поддерживают в помещении комфортный микроклимат и регулируют влажность. Благодаря этому люди и животные хорошо себя чувствуют. Нормируемый показатель притока свежего воздуха в помещение составляет 30 кубометров в час на одного человека. Такое количество воздуха поступает в комнату, если разница давления в доме и за его пределами равна 10 Па. При увеличении перепада в здание поступает больший объем воздушных масс.

Если вытяжные вентиляционные каналы в стене работают правильно и эффективно, обеспечивается необходимая разница давления. Отсутствие естественной вентиляции или ее засорение приводит к низкой продуктивности приточного клапана. Это связано с недостаточным перепадом давления.

Для проверки тяги в вентканале к нему подносят зажженную спичку. Если пламя отклоняется в сторону отверстия, эффективность работы вентиляционной системы достаточно высокая.

Особенности установки приточного клапана в стену

При выборе места установки используют один из двух вариантов:

  • под подоконником возле отопительного прибора;
  • в стене на высоте 1,8-2 м от пола (от ближайшего окна отступают минимум 300 мм).

Порядок монтажа:

  1. В наружной стене сверлят сквозное отверстие требуемого диаметра. Его делают с уклоном на 3-4 градуса наружу. Благодаря этому из отверстия будет вытекать конденсат за пределы дома.
  2. Меряют толщину стены с отделкой, отрезают воздуховод заданной протяженности.
  3. Внутри канала закрепляют шумоизоляционный материал, идущий в комплекте. Если его нет в наборе, то изолятор покупают отдельно.
  4. Подготовленную трубу вставляют в просверленное отверстие. С внешней стороны фиксируют вентиляционную решетку.
  5. На другом конце воздуховода крепят внутренний корпус. Для его фиксации используют шурупы из комплекта.

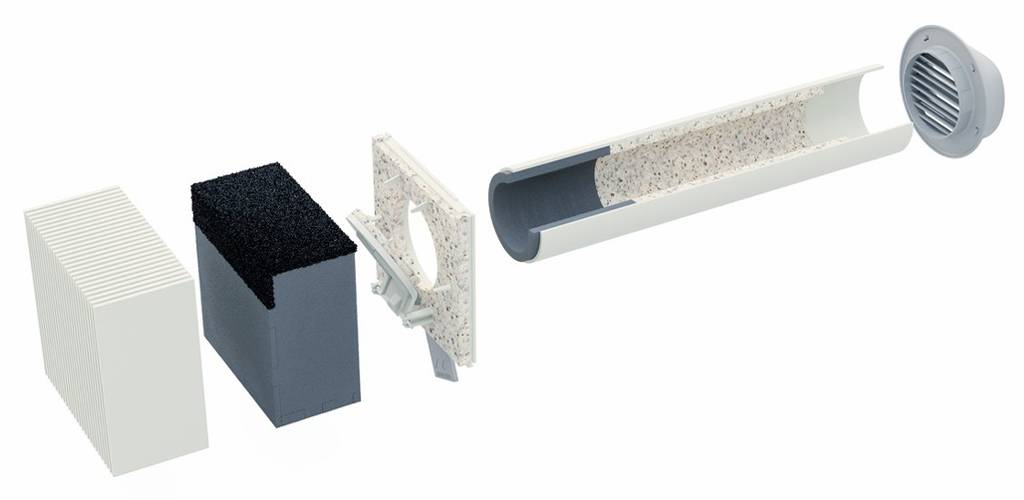

Описание конструкции

Большинство моделей приточек устроены одинаково, из следующих частей:

  1. Воздуховод. Обычная труба, которая вставляется в отверстие в стене. Через нее — будет проходить воздух.
  2. Наружная решетка. Устанавливается на конец трубы, выходящий на улицу. Не позволяет проникать внутрь крупным насекомым, листьям, тополиному пуху, осадкам.
  3. Утеплитель. Предотвращает промерзание трубы и одновременно служит глушителем шума.
  4. Внутренний оголовок. Корпус клапана, располагающийся внутри помещения. Содержит фильтр.

Корпус приточки также должен иметь возможность полного закрытия клапана: зимой, в сильный мороз (ниже −10º) проветриватель лучше прикрывать. Слишком холодный воздух попросту не будет успевать нагреваться, даже если клапан будет стоять рядом с батареей. Как следствие — температура в помещении упадет, и будет сквозняк.

Помимо этих частей, приточный клапан может дополнительно оснащаться:

  1. Вентилятором (работающим как на приток, так и на удаление воздуха).
  2. Нагревателем.

2 Функциональное предназначение устройства

Большинство владельцев домов и квартир задаются вопросами – что такое приточная вентиляция, нужна ли она в рамках жилого пространства вообще, и как сделать ее своими руками? Мы уже рассмотрели, что собой представляет приточка. Основное предназначение системы – обеспечение людей, растений и животным необходимым объёмом свежего воздуха, а также предотвращение вероятности образования плесени.

Приточные системы вентиляции наполняют пространство кислородом, жизненно необходимым для человеческого организма. В среднем 1 взрослому необходимо порядка 30 м3 свежего воздуха ежечасно. Избыточная духота может способствовать формированию влажного конденсата на оконных рамах, откосах, а там и до плесени с грибком недалеко.

Решение проблемы более чем простое – установить приточный клапан в стену и наполнить помещение кислородом. Если перепад давления между внутренним и внешним пространством не превышает 10 Па, приточная вентиляция направляет до 30 м3 воздуха ежечасно. В соответствии с санитарными нормами именно такой объём требуется для одного человека.

Для тех, кто еще сомневается в приобретении и установки данного устройства, рекомендуем посмотреть видео ниже.

Виды и отличия


Еще один вид приточной вентиляции в стену в разрезе

Все приточные клапаны работают по одному принципу, поэтому разница между моделями минимальна, кроме тех, которые предназначены для систем принудительной вентиляции.

По форме можно выделить изделия с круглым (подавляющее большинство) и прямоугольным сечением воздуховода. По комплектации различаются модели с тепло- и шумоизоляцией или без оной. По функционалу выделяют бытовые модели и промышленные.

Стандартные бытовые вентиляционные клапаны специально предназначены для квартир и имеют диаметр воздушного канала 131,8 мм. Промышленные модели устанавливаются в производственных цехах, общественных зданиях и т. д.

Они разделяются по двум критериям: наличию возможности усовершенствования путем монтажа дополнительного оборудования и возможности полностью или частично перекрывать воздушный канал.

Особняком выделяется группа клапанов для принудительной вентиляции. Они укомплектованы вентилятором, который может работать в обоих направлениях, направляя воздушный поток в помещение или выводя его наружу.

Кроме того, такие модели оснащены обогревателем и дополнительными фильтрами, а также датчиками влажности и/или температуры воздуха. Это позволяет использовать устройства постоянно, летом и зимой.

Эти системы гораздо более эффективны, чем описанные выше, и могут работать в автоматическом режиме.

Как устроен клапан Домвент?

Собственно, сам клапан Домвент представляет собой трубку из пластика, которую монтируют сквозь стену обслуживаемого здания. Один конец трубы выходит в сторону улицы, а другой в помещение. Собственно, через данную трубку внешний воздух и проходит внутрь помещения.

Однако не все так просто. Стеновой клапан Домвент обладает системой фильтрации проходящих потоков свежего воздуха. Фильтр задерживает различный мелкий сор, насекомых, атмосферные осадки и даже мелких птичек.

«Начинка» приточного клапана Домвент

Защиту от сора обеспечивает решетка, которая может нести декоративную функцию – то есть можно подобрать приемлемый цвет или текстуру решетки, либо раскрасить ее самостоятельно. Но это уличная сторона, а внутри здания наконечник трубки представляет собой прямоугольное устройство (корпус клапана).

Характеристики

Вентиляционный клапан Домвент имеет достаточно неплохие характеристики для устройств такого типа, и все это за сравнительно (относительно аналогов) небольшую стоимость.

Характеристики приточного клапана Домвент:

Материал корпуса:пластик
Габариты изделия Домвент:180х85х84 миллиметра (по системе ДхШхВ)
Длина внутристенной трубки:650 мм
Диаметр внутристенной трубки:40 мм
Материал изготовления внутристенной трубки:пластик
Материал изготовления теплоизолятора для трубки:вспененный полиэтилен
Диаметр теплоизолятора для трубки:60 мм
Материал изготовления наружной решетки:пластик
Высота или же толщина наружной решетки:3 миллиметра
Размеры (диаметр) наружной решетки:60 мм

Стандартная (базовая) комплектация изделия:

  • пластиковая трубка, причем она частично гофрирована;
  • теплоизолятор;
  • наружная округлая решетка;
  • клапанный корпус;
  • крышка для корпуса;
  • шумопоглотитель с фильтром от москитов (сеткой);
  • набор дюбелей для установки (в комплекте 4 штуки).

Принцип работы

Приточный клапан Домвент является пассивной вентиляционной системой, при которой перемещение воздушных масс обеспечивается за счет разницы в давлении внешнем и внутреннем. Таким образом клапан «закачивает» свежие воздушные массы внутрь обслуживаемого помещения за счет разницы температур.

Принцип работы приточного клапана Домвент

Воздух при этом фильтруется, а уличный гул и гам не слышен, в отличие от применения режима микропроветривания на пластиковых окнах. Внутренний уплотнитель устройства дополнительно снижает уровень внешнего шума, обеспечивает защиту от мелких насекомых и регулирует количество воздухообмена.

Создание полноценной вентиляционной системы в помещении возможно лишь при наличии вентиляционной шахты или хотя бы вытяжного вентилятора.

Аналоги

Существует достаточно большое количество аналогов приточного клапана Домвент, больше пятидесяти (и это если брать только различные брэнды).

Примерно в такой же ценовой нише с Домвентом находятся следующие модели клапанов:

  • модель New-Air, с обеспечением притока воздуха в 25 кубов/час – стоимость примерно 600 рублей;
  • модель Арктос СПК – стоимость примерно 1200 рублей;
  • модель Вентс ПС 101 с габаритами 154х154 мм (решетка) – стоимость около 1400 рублей;
  • ближайший аналог Домвента – Домвент Оптима со стоимостью в 2000-2500 рублей.

Где продается и сколько стоит?

Стоимость приточного клапана Домвент в среднем составляет 1500 рублей, несколько большую стоимость имеет ближайший аналог – Домвент Оптима. При этом особой разницы в них нет, кроме специфических нюансов.

Конструкция и принцип работы

Устройство для проветривания функционирует по простому физическому закону. Воздушная масса всегда перемещается из области с высоким атмосферным давлением в сторону области с более низким его значением.

Как правило, такие условия наблюдаются в комнатах, где вытяжная вентиляция функционирует как положено. Ее работа обеспечивает нужную разницу давления.

Необходимо не забывать о некоторых нюансах, если здание оснащено обычной вытяжной системой. Эффективность ее работы зависит от температуры окружающей среды, а также направления и силы ветра.

Если уличная температура близка к комнатной, то скорость прохождения воздушного потока через вытяжные воздуховоды уменьшается. И наоборот, чем холоднее снаружи, тем интенсивнее происходит воздухообмен.

Поэтому перед тем как установить приточный клапан, обязательно нужно проверить работоспособность вытяжной вентиляции в помещении с учетом вышесказанного.

Сделать это несложно. Можно использовать обычную зажигалку или полоску тонкой бумаги. Следует открыть форточку, чтобы увеличить скорость поступающего воздушного потока.

Затем аккуратно приблизить язычок пламени зажигалки к вытяжной вентиляционной решетке. Если огонек ощутимо клонится в сторону решетки, значит, вытяжка работает хорошо. Если используется полоска бумаги, то она должна «прилипнуть» к решетке.

Тогда становится понятно, что стеновой клапан для проветривания будет функционировать эффективно. Если же проверка показала другой результат, то от клапана не будет никакого толку.

Набор основных деталей следующий:

  • защитная вентиляционная решетка. Она монтируется на стену с внешней, уличной стороны. Решетка призвана препятствовать загрязнению воздушного канала различным мусором, пылью и посторонними предметами. Материал детали – алюминий или пластик. Изнутри на решетку может крепиться противомоскитная сеточка;
  • воздуховод. Представляет собой отрезок трубки диаметром от 6 до 14 см и длиной от 20 до 220 см. Производится из пластика. Чем больше диаметр воздухопровода, тем выше пропускная способность клапана. В собранном состоянии длина воздушного канала должна быть равна толщине стены;
  • изоляционная вставка. Располагается снаружи трубки по всей ее длине. Материал изготовления – полифом. Вставка предназначена для более надежной шумоизоляции помещения. Другой ее функцией следует считать защиту участка стены от промерзания зимой;
  • оголовок. Как правило, пластиковый. Подсоединяется к воздухопроводу в комнате. Он укомплектован фильтрующим элементом, очищающим воздушный поток от пыли. В оголовке имеется заслонка, открытие которой регулируется в ручном режиме. Это дает возможность настроить приток воздуха и избавиться от влияния порывов ветра.

Существуют более технологичные и дорогие конструкции. Приточные стеновые клапаны могут быть снабжены датчиками влажности и/или температуры воздуха.

Кроме этого, изделия комплектуются нагревательным элементом и вентилятором. Такие девайсы функционируют в автоматическом режиме и стоят довольно дорого.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
