Как упорядочить пучки проводов
В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.
Крепление кабеля для упорядочивания проводов
Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.
Крепление вводного СИП к фасаду
Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?
Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации – сходом с крыши снега, свисающими сосульками.
В один прекрасный момент это может попросту перебить СИП.
Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.
Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.
Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.
Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.
Виды электропроводки для укладки в земле
Каждый вид электросети имеет специфическое предназначение и используется для решения определенных задач. Энергоснабжение того или иного здания осуществляется воздушным путем или в земле. Рассмотрим укладку электропроводки в грунте и в воде.
Основные виды, которые часто применяются:
- Бронированный ВБбШв – имеет 3 слоя изоляции, применяется для прокладки кабеля под дорогой и в грунте.
- ВВГ с двойной изоляцией – несмотря на 2 слоя изоляции идеально подходит для укладки провода в земле.
- СКЛУ, АСКЛУ, ОСКУ, АОСКУ – бронированный электрокабель в свинцовой оболочке, может быть как медный, так и алюминиевый. Применяется кабель для прокладки в воде.
- ААшв, ААшп, АВВГ, ААБл – популярные марки. Применяются в грунтах с невысокой коррозионной активностью.
- ААшв, ААБ2л, АСБ, АСПл – силовые кабеля для прокладки в земле. Применяются в грунтах с невысокой коррозионной активностью.
- ААШп, ААПл2Шв, ААшв – для прокладки в земле. Применяются в грунтах с повышенной коррозионной активностью.
- ПвКШп – имеет усиленную проволочную броню. Используется в северных областях в мерзлых грунтах.
В основном для укладки в земле применяется бронированный электрокабель. Он отлично защищен от механических повреждений, имеет несколько слоев изоляции, не требует дополнительной защиты при укладке. Другие марки электропроводов, которые также предназначаются для укладки в грунт должны использоваться в специальные ПВХ-трубы.
Для прокладки кабеля под дорогой следует дополнительно использовать в траншеи, закрытые бетонными плитами, которые обеспечивают защиту от механических повреждений линии. Вывод траншеи за линию дороги должны соответствовать нормативным требованиям. Такие работы в основном согласовываются с дорожными службами.
Кабель для прокладки в воде осуществляется ручным или механическим способом.
Ручной способ применяется через мелководные реки, где нет необходимости привлекать технику.
Механический способ подразумевает привлечение специального понтона, на котором располагается барабан с электрокабелем. При движении понтона от одного берега к другому при помощи лебедки, кабель постепенно раскручивается и укладывается на дно водолазами. Укладка электропроводки таким способом может осуществляться и в зимнее время со льда.
Как нельзя проводить разводку в деревянном доме — оценка эксперта в видеоформате
Виды анкерных зажимов СИП
К самому кронштейну на стене СИП закрепляется посредством анкерных зажимов. Марка их зависит от сечения провода и производителя.
Анкер EnstoАнкер IEKАнкер КВТАнкер SicamАнкер Niled
Анкер Ensto SO 243, SO 157.1, SO 158.1, SO 80
Анкер IEK ЗАБ и ЗАБу
Анкер КВТ ЗАБ

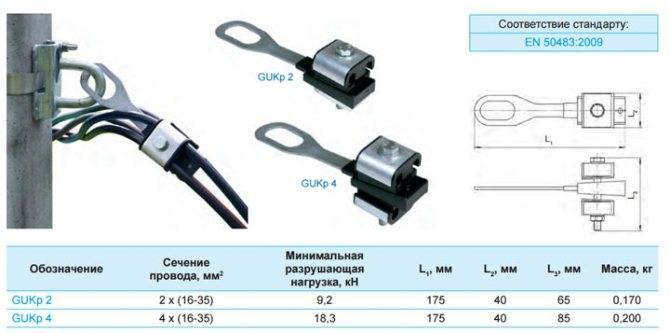

Анкер Sicam GUKp
Анкер Niled DN 123
И сводная таблица:
| Производитель | Марка анкерного зажима |
| ENSTO | SO 243 — SO 157.1 — SO 158.1 — SO 80 |
| IEK | ЗАБ — ЗАБу |
| КВТ | ЗАБ |
| SICAM | GUKp |
| NILED | DN 123 |
Например, какая разница между зажимом SO243 и SO80? Оба вроде бы подходят для сечения СИП 16мм2.
А представьте, что ваш ввод в дом от столба проходит через дорогу. И в один прекрасный день, грузовик с негабаритным грузом зацепит СИП, намертво закрепленный за кронштейн мощным анкером. Рывок будет такой силы, что вполне сможет вырвать кусок фасада.
А если будет анкерный зажим с меньшим усилием на разрыв, то он может просто сорвать провод с крепежа, оставив стену дома не тронутой.
Кстати, тоже самое должно произойти и на отпаечной опоре.
Прокладка кабеля по фасаду здания
Компания «Промальпстрой», с 1999 г. работающая на рынке промышленного альпинизма, предлагает своим клиентам выполнение различных высотно-монтажных работ. Нашими сотрудниками выполняется отделка фасада, подъем грузов, клининговые работы, прокладка кабелей по фасаду здания, ремонт кровель и др. Заказывайте услуги по тел. (495) 662-67-85.
Согласно Правилам устройства электроустановок, п. 2.3.15., прокладка кабельных линий должна быть такой, чтобы в дальнейшем избежать возникновения опасных механических напряжений и повреждений.
Прокладка кабеля методом промышленного альпинизма Скрытый монтаж кабеля в металлическом коробе Способ установки кабельных линий зависит от конструкции зданий
Обычно кабель монтируют наружным (с помощь скоб) или скрытым способом (в штрабах или в металлических коробах). Лучшая защита кабеля – его прокладка по фасаду здания в коробах. Если защита кабеля от механических повреждений не нужна, то его можно проложить в гофротрубе ПВХ с креплением скобами к стене или тросу. Способ монтажа кабеля зависит от конструкции и архитектурных особенностей фасада здания. Например, прокладка кабеля за вентилируемым фасадом предусматривает скрытую установку в стальной трубе и последующее крепление к конструкции.
Прокладка абонентского кабеля связи по фасаду здания должна выполняться в соответствии с требованиями Инструкции по проектированию систем связи РМ-2798. Монтаж кабеля рекомендуется осуществлять скрытым способом, в штрабах и углублениях.
Цены на услуги по прокладке кабеля по фасаду
| Вид работ | Ед. изм. | Цена, руб. |
| Прокладка электрокабеля открытым способомКабель крепится к фасаду клипсами | п. м | от 100 |
| Прокладка электрокабеля закрытым способомКабель укладывается в гофру или короб, затем крепится к фасаду | п. м | от 120 |
Заметки заказчику
- Мы успешно занимаемся утеплением фасадов, прокладкой кабеля, герметизацией окон, отделкой фасадов, а также другими высотными работами на территории Москвы и Московской области.
- Производим работы за наличный и безналичный расчет.
- Принимаем заказы от частных лиц и организаций.
- Владеем всеми необходимыми документами для производства работ.
- Обладаем современной техникой и снаряжением.
- Готовы бесплатно выехать на объект для подробной консультации и уточнения деталей заказа.
- Выезд сотрудника можно заказать по тел. (495) 662-67-85 или по электронной почте info@promalp.com.ru
- Даем гарантии на безопасное проведение работ
Этапы прокладки кабеля по фасаду здания
Работы по установке кабельных линий имеют определенную последовательность и осуществляются в несколько этапов.
- На начальном этапе разрабатывается проект прокладки с учетом существующих нормативов. После его согласования закупаются материалы для монтажа: кабели, гофрированные трубы, металлические короба, крепежи, наконечники и проч. Согласовывается использование специальной техники, например, автовышки.Горизонтальная прокладка кабеля по фасаду здания подразумевает его жесткое закрепление у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт.
- На этом этапе размечают и сверлят подходящие отверстия на фасаде здания, в которые устанавливают стальные гильзы. Вдоль фасада монтируется металлический короб, в который укладывается и закрепляется провод.Вертикальный монтаж кабеля по фасаду здания предусматривает его закрепление таким образом, чтобы избежать деформации оболочек и не нарушить соединения жил в муфтах под действием собственного веса кабеля.
- После окончания внешних работ кабель прокладывается в электрощитовой и подключается к выключателю.
Высотные монтажные работы
Высотные монтажные работы выполняют промышленные альпинисты. В сферу услуг этих специалистов входят: покраска и ремонт, мойка и чистка фасада, окон или витрин в высотных зданиях, пескоструйная очистка, покраска и антикоррозийное покрытие металлоконструкций, проч.
Высотные электромонтажные работы
Электромонтажные работы на высоте, которые выполняются альпинистами, требуют определенной квалификации монтажников и у них наличия допусков .
Штробление и сверление
| Наименование | Ед. изм. | Цена (руб) | Действие |
| Штробление канала в бетоне 20х20 мм | м.п. | 190 | Заказать |
| Штробление канала в бетоне 40х40 мм | м.п. | 370 | Заказать |
| Штробление канала в бетоне 70х70 мм | м.п. | 740 | Заказать |
| Штробление канала в бетоне 100х100 мм | м.п. | 990 | Заказать |
| Штробление канала в кирпиче 20х20 мм | м.п. | 170 | Заказать |
| Штробление канала в кирпиче 40х40 мм | м.п. | 290 | Заказать |
| Штробление канала в кирпиче 70х70 мм | м.п. | 490 | Заказать |
| Штробление канала в кирпиче 100х100 мм | м.п. | 690 | Заказать |
| Штробление канала в пеноблоке или ГКЛ 20х20 мм | м.п. | 110 | Заказать |
| Штробление канала в пеноблоке или ГКЛ 40х40 мм | м.п. | 180 | Заказать |
| Штробление канала в пеноблоке или ГКЛ 70х70 мм | м.п. | 290 | Заказать |
| Штробление канала в пеноблоке или ГКЛ 100х100 мм | м.п. | 490 | Заказать |
| Штробление деревянных поверхностей 20х20 мм | м.п. | 220 | Заказать |
| Штукатурка штроб частичная | м.п. | 50 | Заказать |
| Штукатурка штроб полностью | м.п. | 90 | Заказать |
| Сквозное сверление в бетоне до Ø32 мм | см. | 10 | Заказать |
| Сквозное сверление в бетоне до Ø75 мм | см. | 30 | Заказать |
| Сквозное сверление в кирпиче до Ø32 мм | см. | 6 | Заказать |
| Сквозное сверление в кирпиче до Ø75 мм | см. | 20 | Заказать |
| Сквозное сверление в пеноблоке до Ø32 мм | см. | 4 | Заказать |
| Сквозное сверление в пеноблоке до Ø75 мм | см. | 10 | Заказать |
| Отверстия в металле до Ø32 мм с вальцовкой | шт. | 140 | Заказать |
| Сверление отверстия под установочную коробку в бетоне | шт. | 240 | Заказать |
| Сверление отверстия под установочную коробку в кирпиче | шт. | 190 | Заказать |
| Сверление отверстия под установочную коробку в гипсолите, пеноблоке | шт. | 150 | Заказать |
| Сверление отверстия под распаячную коробку в бетоне | шт. | 350 | Заказать |
| Сверление отверстия под распаячную коробку в кирпиче | шт. | 290 | Заказать |
| Сверление отверстия под распаячную коробку в гипсолите, пеноблоке | шт. | 180 | Заказать |
| Подготовка площадки для встраиваемых розеток/выключателей | шт. | 550 | Заказать |
Стоимость электромонтажных работ в Москве: прайс-лист на 2020 г.
Важность применения норм
Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.
Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.
Это интересно: Автомат до УЗО или после — как правильно сделать
2.3.124
Прокладка контрольных кабелей допускается пучками
на лотках и многослойно в металлических коробах при соблюдении следующих
условий:
1. Наружный диаметр пучка кабелей должен быть не более 100
мм.
2. Высота слоев в одном коробе не должна превышать 150 мм.
3. В пучках и многослойно должны прокладываться только
кабели с однотипными оболочками.
4. Крепление кабелей в пучках, многослойно в коробах,
пучков кабелей к лоткам следует выполнять так, чтобы была предотвращена
деформация оболочек кабелей под действием собственного веса и устройств
крепления.
5. В целях пожарной безопасности внутри коробов должны
устанавливаться огнепреградительные пояса: на вертикальных участках — на
расстоянии не более 20 м, а также при проходе через перекрытие; на
горизонтальных участках — при проходе через перегородки.
6. В каждом направлении кабельной трассы следует
предусматривать запас емкости не менее 15% общей емкости коробов.
Прокладка силовых кабелей пучками и многослойно не
допускается.
2.3.23
Каждая кабельная линия должна иметь свой номер или
наименование. Если кабельная линия состоит из нескольких параллельных кабелей,
то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д.
Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены
бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения,
сечения, номера или наименования линии; на бирках соединительных муфт — номера
муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей
среды. На кабелях, проложенных в кабельных сооружениях, бирки должны
располагаться по длине не реже чем через каждые 50 м.
2.3.133
Прокладка кабелей в коллекторах, технологических
галереях и по технологическим эстакадам выполняется в соответствии с
требованиями СНиП Госстроя России.
Наименьшие расстояния в свету от кабельных эстакад и
галерей до зданий и сооружений должны соответствовать приведенным в табл.
2.3.2.
Пересечение кабельных эстакад и галерей с воздушными
линиями электропередачи, внутризаводскими железными и автомобильными дорогами,
пожарными проездами, канатными дорогами, воздушными линиями связи и
радиофикации и трубопроводами рекомендуется выполнять под углом не менее 30°.
Таблица 2.3.2. Наименьшее расстояние от кабельных эстакад и галерей до
зданий и сооружений
Сооружение | Нормируемое расстояние | Наименьшие размеры, м | |
При параллельном следовании, по горизонтали | |||
Здания и сооружения с глухими | От конструкции эстакады и | Не нормируется | |
Здания и сооружения, имеющие | То же | 2 | |
Внутризаводская неэлектрифи- цированная железная дорога | От конструкции эстакады и | 1 м для галерей и проходных эстакад; 3 м для непроходных | |
Внутризаводская автомобильная | От конструкции эстакады и | 2 | |
Канатная дорога | От конструкции эстакады и | 1 | |
Надземный трубопровод | От конструкции эстакады и | 0,5 | |
Воздушная линия электропередачи | От конструкции эстакады и | См. 2.5.114 | |
При пересечении, по вертикали | |||
Внутризаводская неэлектрифициро- ванная железная дорога | От нижней отметки эстакады и | 5,6 | |
Внутризаводская | От нижней отметки эстакады и | ||
до головки рельса | 7,1 | ||
до наивысшего провода или | 3 | ||
Внутризаводская автомобильная | От нижней отметки эстакады и | 4,5 | |
Надземный трубопровод | От конструкции эстакады и | 0,5 | |
Воздушная линия электропередачи | От конструкции эстакады и | См. 2.5.113 | |
Воздушная линия связи и | То же | 1,5 |
Расположение эстакад и галерей во взрывоопасных зонах – см.
гл. 7.3, расположение эстакад и галерей в пожароопасных зонах – см. гл. 7.4.
При параллельном следовании эстакад и галерей с воздушными
линиями связи и радиофикации наименьшие расстояния между кабелями и проводами
линии связи и радиофикации определяются на основании расчета влияния кабельных
линий на линии связи и радиофикации. Провода связи и радиофикации могут
располагаться под и над эстакадами и галереями.
Наименьшая высота кабельной эстакады и галереи в непроезжей
части территории промышленного предприятия должна приниматься из расчета
возможности прокладки нижнего ряда кабелей на уровне не менее 2,5 м от
планировочной отметки земли.
Разновидности фасадных креплений для СИП
Для надежной фиксации к стене наружной электропроводки промышленность предлагает крепление sf 20, sf 50 и sf 60. Они несколько различаются диаметром и весом предназначенного для них провода. Наиболее распространенным и популярным в их ряду считается первое из вышеназванных. Оно представляет собой дюбель из полиамидного пластика, выступающий над поверхностью стены. К наружной части его прикреплен затяжной хомут, в который и продевается провод, после чего он затягивается, плотно фиксируя тот на месте. Для крепления к стене используется саморез или дюбельный гвоздь. Если хомут имеет возможность многоразового использования, то его в дополнение к маркировке обозначают литерой «D».
sf50.
Sf 50 и sf60 отличаются от него только толщиной закрепляемого провода и величиной допустимых нагрузок. Система крепления у них идентичная. Фасадное крепление brpf несколько отличается от них по конструкции. Оно имеет внутри хомута полукруглой формы седло для провода, а хомут крепится поверх него. Материалом для него также служит устойчивый к ультрафиолету полимер. Brpf 1 обеспечивает крепление провода в 1 см над поверхностью стены и используется чаще всего для прокладки оптоволоконного кабеля. Крепление brpf 6 отличается только тем, что закрепляет кабель в 6 см над стеной.
Прокладка кабеля по фасаду здания: нормы, требования и особенности монтажа
Основные требования ПУЭ должны соблюдаться независимо от способа и места установки электрической проводки. Прокладка кабеля по фасаду здания не является исключением: здесь имеются определенные нюансы и подвохи, справиться с которыми без опыта и знаний невозможно.
Для начала проясним: прокладка по фасаду — неотъемлемый процесс электрификации дачного дома, коттеджа и гаража. Эти действия могут быть необходимы в многоэтажных квартирных зданиях, когда требуется установка кондиционера (наружного блока), камеры видеонаблюдения, спутниковой антенны и так далее. Любые несоблюдения правил установки могут привести к некорректной работе оборудования, стать причиной ударов электрическим током и возгорания.
Подвод провода к системам видеонаблюдения
В ПУЭ указано, что по фасаду здания провод можно вести открытым и закрытым методами. Конкретный выбор зависит от нескольких факторов, включая условия окружающей среды, используемый кабель, материал, из которого изготовлены стены, и место крепления линии электроснабжения. Разные нормы по прокладке кабеля описаны для кирпичных, каменных, бетонных и древесных стен.
Ситуации, когда без прокладки по фасаду не обойтись
К перечисленным выше ситуациям добавим наиболее простую: при организации ЛЭП по воздуху на пути магистрали встало здание — препятствие, которое можно преодолеть двумя способами. Во-первых, есть более дорогостоящий вариант с обходом здания (потребуется много столбов, кабеля и других приспособлений). Во-вторых, можно существенно сэкономить, если проложить линию по фасаду здания. Несколько десятилетий назад второе было недоступно, поскольку воздушные ЛЭП создавались исключительно на оголенных проводах.
Наружная прокладка кабеля по стене
Остановимся на решении задачи в быту. Раньше при строительстве коттеджей и частных домов в дачных поселках часто возникала неприятная ситуация: магистральная линия шла с одной стороны дома, а распределительный щиток был установлен на стену, направленную в противоположную сторону. Такое обычно заканчивалось монтажом дополнительного столба. И нередко объект приходилось вкапывать прямо на своем участке.
Однако сегодня в ПУЭ прописана возможность применения самонесущего изолированного провода (СИП), который может быть проложен по фасаду здания. Для этого достаточно протянуть линию от магистрального столба к ближайшей точке здания, затем довести по стене до распределительного щитка. Рекомендуется вести кабель по горизонтальной линии вплоть до щитка. Когда он будет сверху, то провод можно опускать.
Как осуществляется прокладка кабеля по фасаду?
Принципы прокладки кабеля по фасаду здания
Прокладка кабеля по фасаду здания – принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п. Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований. Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.
Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):
- открытый способ;
- закрытый способ.
Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др.) и наличии отделки.
Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.
Прокладка кабеля по кирпичному, бетонному или каменному фасаду
Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ. Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений. Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.
Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.
Прокладка кабеля по деревянному фасаду
Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.
В первую очередь необходимо выполнить следующие важные требования:
- запрещено использование кабеля с алюминиевыми ТПЖ;
- оболочка кабельной линии должна быть негорючей;
- при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.
Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ. Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.
При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.
Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов. При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.
Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статье Особенности монтажа электрической проводки в деревянном помещении»
Прокладка кабеля по фасаду из сайдинга
Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.
Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).
Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.
Но, к сожалению, нередки ситуации, когда выше приведенные способы не приемлемы. Тогда приходится искать пути прокладки кабеля по фасаду из сайдинга без нарушения нормативных требований.
Общие требования к прокладке кабеля по фасаду здания
Укладка кабельных линий происходит параллельно линиям постройки.
Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.
Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.
В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.
Прокладка кабеля по фасаду здания не отличается особой сложностью, главное – внимательно соблюдать все правила устройства электроустановок!
Что по этому поводу говорится в Правилах устройства электроустановок
- Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
- В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
- Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
- Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
- В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
- Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
- Металлические части конструкции должны иметь защиту от коррозии.
Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
- В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).
