Особенности прокладки кабеля по кровле

Понятие саморегулирующий кабель

Среди всех видов специальной кабельной продукции, используемой для обогрева кровельных водоотводящих труб и настенных желобов, наиболее эффективную защиту от обледенения обеспечивает электрический саморегулирующийся провод. По своему структурному строению он представляет две токопроводящие жилы, соединенные со специальной полупроводниковой матрицей, с фотополимерной внутренней изоляцией, оплеткой из проволоки или фольги, и наружной пластиковой изоляции. Два изолирующих слоя обеспечивают максимальную устойчивость к ударным механическим внешним нагрузкам и способствуют увеличению диэлектрической прочности. Основным элементов саморегулирующего провода является полупроводниковая матрица, которая может преобразовывать свою электрическую энергию в тепловую. В зависимости от понижения или повышения зимнего температурного режима, происходит изменение электрического сопротивления провода, начинается тепловой нагрев провода, достаточного для того, чтобы разморозить водосточный желоб и трубу водостока. Вот такое использование эффекта саморегуляции и лежит в основе принципа действия греющего кабеля.

Саморегулирующий провод автоматически изменяет мощность потребления электрической энергии и регулирует температуру нагрева.

Структурное строение саморегулирующего кабеля

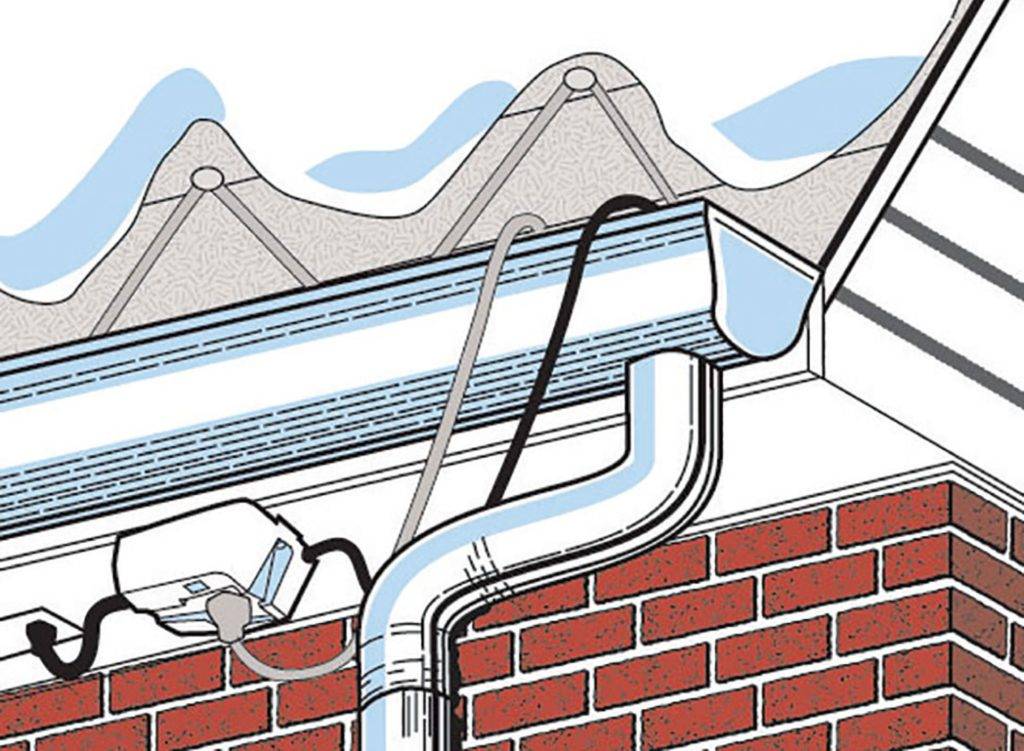

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Устройство и виды кабелей для обогрева труб

В основу работы греющего кабеля для обогрева труб положено преобразование электрической энергии в тепловую. Он представляет собой проводник, температура которого повышается и отдается в окружающую среду при прохождении тока. Кабель состоит из двух медных жил (сечением 1,2 мм2), саморегулируемого токопроводящего элемента, двух изоляционных слоев с медной оплеткой между ними.

Греющий кабель бывает следующих типов:

• резистивный;
• саморегулирующийся;
• с минеральной изоляцией.

Резистивный кабель может иметь одну либо две жилы и бывает зональный и линейный. Он применим для обогрева труб диаметром менее 4 см

Важно обеспечить однородность среды по всей его длине. В ином случае произойдет перегрев и выход системы из строя

Саморегулирующийся кабель для обогрева труб имеет параллельные неизолированные жилы, расположенные в проводящей матрице из особого полимера. Этот материал при нагреве увеличивает сопротивление. Степень нагрева кабеля обратно пропорциональна температуре окружающей среды.

Кабель с минеральной изоляцией проявляет высокие диэлектрические свойства, устойчив к воздействию ультрафиолетовых лучей и электромагнитного излучения.

Греющий кабель нужно располагать равномерно по всей длине трубы

Режим работы системы обогрева водостока

Задача системы обогрева водостока – препятствие замерзанию воды и скоплению льда в водосборных лотках и водосточных трубах. Режим работы настраивается таким образом, чтобы снег стаивал по мере выпадения. Схематично это можно изобразить так:

Система управления настраивается таким образом, чтобы обеспечивать работу греющего кабеля в диапазоне -15°С…+5°С. В этом диапазоне температур наиболее вероятно выпадение осадков и стаивание происходит эффективнее.

• При температуре меньше -15°С работа системы не целесообразна, так как во первых – в мороз снегопады маловероятны, а во вторых при низких температурах мощность кабеля будет недостаточной для отведения талой воды. В этом случае подтаеный снег будет заледеневать, закупоривая водосточные трубы.
• В диапазоне -15°С…+5°С система включается и происходит стаивание снега. Датчики температуры устанавливаются на северной стороне здания.
• При температуре выше +5°С система отключается.

Главные требования безопасности при организации проводки в трубах

Правила безопасного монтажа кабелей в трубах в грунте:

1. Глубина траншеи не может быть менее 70 см для защиты людей от поражения током при пробое изолятора. На дне должна быть песчаная подушка толщиной от 100 мм.
2. Диаметр трубы должен быть в 2–3 раза больше суммарного сечения проложенных внутри проводов.
3. Не допускается прокладка магистрали под фундаментными плитами или на расстоянии менее 60 см от здания.
4. В случае укладки кабеля под автомобильной дорогой глубина его залегания должна составлять не менее 1 м.
5. Расстояние от корневой системы деревьев не может быть менее 1 м. Аналогичное правило распространяется на положение кабеля относительно трубопроводов водоснабжения, подачи газа и отвода канализационных отходов. Зазор между магистралью питания и отопительными рукавами не может быть менее 2 м.
6. Если в грунте проложены дополнительные силовые линии, то расстояние между кабелями должно составлять 50 см и более. Магистрали прокладывают на расстоянии от 1 м от опор ЛЭП и не менее 5 м от закопанных в грунте контуров заземления.

Если производится монтаж проводки в стальных трубах внутри помещения, то необходимо объединить металлические кожухи в единый контур, подключенный к заземлению. Для системы питания здания электроэнергией требуется отдельная ветвь заземления. Объединять защитные контуры в единый комплекс категорически запрещено. При строительстве электрических кабельных сетей в трубах руководствуются правилами технической безопасности, в которых оговорены требования и допуски для сотрудников монтажной бригады.

Прокладка кабеля по кровле в Москве

Выберите надежных мастеров без посредников и сэкономьте до 40%!

Заказать прокладку кабеля по кровле

Отзыв на задание

Заказывал прокладку интернет кабеля. Работы были выполнены аккуратно, но мастер не смог обжать кабель (не было инструмента), за что и скинул из стоиомости работ 500р. Прокладкой доволен, дообжал уже потом сам, когда нашёл обжимку.

Отзыв на задание

Отлично выполнена работа по прокладке кабеля. Найдена и устранена проблема со светильником. Работой мастера доволен, рекомендую.

Отзыв на задание

Всё выполнено на высоком уровне. Спасибо.

Отзыв на задание

Отзыв на задание

Отзыв на задание

Пунктуальный, исполнительный. Профи своего дела.

Отзыв на задание

Отзыв на задание

Исполнителя рекомендую. Все четко, аккуратно и профессионально.

Отзыв на задание

Качество супер. Быстро и красиво!! Спасибо.

Отзыв на задание

Сначала исполнитель пришел ко мне, осмотрел фронт работ, сказал все сделаю, все будет хорошо. Как только приступил к работе начались возгласы “кто вообще придумал такие плинтуса”, “это невозможно” и т.п. В результате все неаккуратно, местами что-то оторвано и не прикреплено и т.п. В общем, если нужны работы на складе, в сарае, то этот исполнитель подойдет. В квартиру нужно искать кого-то другого.

Отзыв на задание

Все было выполнено качественно. Огромное спасибо!

1. Сравните условия и выберите лучшие
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

В качестве профилактики обледенения крыш используется технология кабельного обогрева кровли. Суть ее проста – укладка кабеля на кровле, вдоль ендов и водостоков способствует таянию снега и стеканию его на землю через водосточную систему.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Принципы крепления

Способ крепления греющего кабеля на кровле диктуется типом материала покрытия крыши. Преимущество рекомендуется отдать видам крепежа, не нарушающего целостность кровельного настила.

Распространенным крепежным элементом является клипса SLT-C, которая устанавливается с применением самореза или гвоздя. Для гидроизоляции получившегося отверстия применяется строительный силиконовый герметик. Кроме того, могут использоваться мастики или крепеж с клеящим слоем.

Металлическая ребристая кровля позволяет использовать для монтажа кабеля клипсы SLT-C, которые закрепляются на ребрах покрытия. Если крыша плоская, греющий провод при помощи клипс и болтов с гайками монтируется на сетку, а затем вся конструкция приклеивается к поверхности.

Монтаж кабеля на черепичной кровле требует применения перфорированной крепежной ленты, которая укладывается на клей с заходом под предыдущий ряд черепицы на 75 мм. Крепление греющего кабеля к мягкой кровле может выполняться с помощью клипс, но рекомендуется использовать клейкую алюминиевую ленту: на покрытие наклеивается кусочек ленты, поперек нее укладывается кабель и закрепляется поверх вторым кусочком ленты. Так же можно монтировать нитки обогрева в желобах и в местах, подверженных воздействию ветра.

Крепеж в ендовах выполняется по натянутым тросам, либо он приклеивается к кровельному материалу – нельзя нарушать герметичность данного кровельного элемента. Для подвески кабеля в водосточной системе применяется комплект SLT-D – его необходимо закрепить на крыше или на желобе. При прокладке одной нитки нагрева, конец кабеля загибается наверх приблизительно на полметра, а затем закрепляется стяжкой.

Если скатная кровля не оборудована водосточным желобом и в период оттепелей на краю образуются сосульки, инструкция позволяет провести кабель под краем крыши – нагрев будет «обрезать» сосульки в процессе их формирования.

Какой кабель можно проложить по кровле

Необходимость прокладки электрического кабеля по крыше чаще обусловлена отсутствием иной возможности подвести его под землей. Еще чаще этим способом пользуются связисты, так как прежние кабельные каналы, уже не вмещают новые телевизионные и интернет провода.

Согласно п. 2.1. 75 Правил установки электрокабеля (ПУЭ) прокладка кабеля непосредственно по кровле категорически запрещена. Однако существует исключение, где подача электроэнергии для новых строительных объектов и старых зданий необходима, поскольку к ним отсутствуют стандартные коммуникационные каналы. В этом случае разрешен только ввод силового кабеля на крышу и его ответвления.

Способов ввода только два:

• по стене задания с заходом на кровлю строго в металлической трубе;
• с подстанции, ЛЭП или другого здания по воздуху.

В последнем случае для жесткости, он натянется по металлическому тросу. Он в свою очередь крепиться на жесткое основание к стене на анкер или прямо на мачту (стальную опору для проводов). Трос это металлическая либо оцинкованная проволока диметром от 3 до 8 мм. Соединение или же разветвление провода идущего над крышей, осуществляется с помощью разветвительных коробок. Сами провода скрепляют методом отпресовки, сварки либо специальными винтовыми зажимами.

По соображению электробезопасности любой кабель, вводимый через крышу до завода его в объект, должен проходить через диэлектрическую втулку, либо обрезок трубы. Причем от точки входа до ввода он должен проходить на металлических опорах по изоляторам в открытом виде на высоте 2.75 метра над кровлей. При запуске провода через стенки конструкций крыш, в особенности деревянных, его дополнительно замуровывают цементно-асбестовым раствором. На концах трубок можно использовать герметик.

Металлические опоры, через которые будет проложен кабель, называются мачтами. Как правило, в них предусматриваются места под технологический запас провода и муфты. Каждая такая мачта устанавливается на 4 растяжки из металлической проволоки, для придания устойчивости всей конструкции.

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

• греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
• мощность 50-70 Вт / м нужна для металлических подвесных желобов,
• металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

• на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
• на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

Кабель состоит из:

• Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
• Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
• Оболочка из ПВХ от внешнего воздействия.

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Металлические кабель-каналы

Вследствие того, что металлические кабель-каналы способны испытывать на себе значительные нагрузки, в быту они применяются крайне редко. Отличительной особенностью таких конструкция является то, что их можно монтировать, как в интерьерах, так и снаружи домов.

Нередко такие короба применяются в производственных цехах, где присутствуют магистрали, рассчитанные на значительное количество проводов. Для предотвращения ржавения каналов, при их изготовлении, применяется соответствующая оцинкованная сталь. Сечение таких конструкций, как правило, такое же, как и у пластиковых — П-образное.

В настоящее время существуют перфорированные, гладкие и лестничные лотки из металла. Первые из них достаточно просто монтировать, с легкостью закрепляя в них провода. Гладкие же конструкции сложно устанавливать на соответствующие опоры.

Основные параметры металлических кабель-каналов следующие:

• размеры 50×50×2500 миллиметров, толщина металла 0,55 миллиметра, полезная площадь сечения 24,22 см2;
• 100×50×2500 миллиметров, толщина металла 0,55 миллиметра, полезная площадь сечения 48,44 см2;
• 200×50×2500 миллиметров, толщина металла 0,7 миллиметра, полезная площадь сечения 98,44 см2;
• 300×50×2500 миллиметров, толщина металла 0,7 миллиметра, полезная площадь сечения 147,44 см2;
• 400×50×2500 миллиметров, толщина металла 1 миллиметр, полезная площадь сечения 198,44 см2;

Вследствие того, что металлические кабель-каналы являются тяжелыми, метод их приклеивания к поверхности не используется. Чаще всего такие конструкции монтируются посредством анкеров, дюбелей или же соответствующих болтовых соединений. Для крепления на стене гладких лотков требуется заранее разместить на поверхности специальные полки либо же кронштейны.

Главные достоинства кабель-коробов из металла такие:

• возможность выдерживания веса значительного количества проводов;
• негорючесть и возможность предотвращение распространения огня;
• обеспечение легкого доступа к проводам для их замены или ремонта.

Металлические короба также имеют определенные недостатки. среди них специалисты выделяют такие:

• необходимость проведения более серьезных монтажных работ;
• сложная обработка при креплении (при необходимости обрезки);
• потребность в обязательном использовании специальных поворотов и переходников.

Металлические короба позволяют формировать электромагистрали в фальшполах или же подвесных потолках помещений. Для того чтобы это сделать, необходимо использовать дополнительную фурнитуру — поворотную, подъемную и разветвительную.

В настоящее время на рынке присутствует большое количество разнообразных лотков (коробов) для электропроводки. Они являются незаменимыми конструкциями, которые позволяют не только проложить провода в помещении красиво, но и обеспечить постоянный простой доступ к ним.

Он может потребоваться, как при изменении схемы прокладки, так и при ее ремонте. При выборе того или иного короба обязательно необходимо учитывать не только его габаритные размеры, но и особенности конструкции вместе с материалом производства.

Как проложить кабель по забору согласно правилам?

Требования, предъявляемые к монтажу

Весь комплект элементов, предназначенных для прокладки кабеля в классическом исполнении, называются кабельным сооружением, забор на участке в эту категорию не входит. ПУЭ допускает монтаж на, так называемых, не кабельных сооружениях, в роли которых может выступить забор, однако при производстве монтажа необходимо выполнить условия, чтобы не отойти от требований нормативных документов.

Требований к монтажу гораздо меньше в том случае, если для прокладки используется бронированный проводник, но это не всегда удобно и доступно, поэтому в дальнейшем будет рассматриваться вариант работы с кабелями ПВС или ВВГ, заслуженно завоевавшими самое широкое использование по удачному сочетанию таких параметров, как цена и качество. Их токопроводящие жилы выполнены из меди, а и изоляция из поливинилхлорида (ПВХ).

Кабели ПВС и ВВГ, как небронированные, должны укладываться на высоте не менее чем 2 метра, в противном случае, их надо обеспечить защитой от механических повреждений, то есть они в соответствии с ПУЭ, должны быть уложены в трубе, в коробе или защищены стальным уголком и т.п., как указано в пункте 2.3.39 ПУЭ.

Варианты прокладки

Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.

Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальную проволоку диаметром 1-2 мм, к которой нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева.

Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора. Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Пластиковая гофрированная труба является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна. Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:

Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.

Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.

Вот мы и рассмотрели, как может быть выполнена прокладка кабеля по забору. Надеемся, предоставленные правила ПУЭ и способы монтажа помогли вам правильно провести линию своими руками!

Наверняка вы не знаете:

Какие виды греющих кабелей существуют?

Для обогрева системы могут применяться 3 разных типа кабелей:

  Резистивный кабель для обогрева кровли и водостоков.

Резистивный кабель для обогрева кровли и водостоков

  Отличаются самой простой конструкцией и общей доступностью. Их можно поделить еще на 2 группы: линейные и зональные.

Линейные кабели могут сохранять постоянную температуру без перегрева. Они работают за счет движения электрического тока по жиле, которая находится в самой середине конструкции. Жила может быть как одна, так и 2–3. Способы их укладки внутри конструкции тоже варьируются, они могут быть расположены как параллельно друг другу, так и перекрещиваться. По этой причине усложняется самостоятельная установка подобного кабеля, ведь резать его в произвольных местах нельзя.

Зональные кабели по принципу своей работы не отличаются от предыдущих, но у них есть несколько особенностей в конструкции. У такого кабеля две изолированные жилы, расположенные друг от друга на определенном расстоянии. Между жилами присутствует дополнительная обмотка. Нагревательный элемент таких кабелей выполняют из сплавов высокого сопротивления. В результате этого температура самого кабеля не зависит от температуры окружающей среды, поэтому зональные резистивные кабели часто называют кабелями постоянной мощности.

  Саморегулирующейся кабель для обогрева кровли и водостоков.

Саморегулирующейся кабель для обогрева кровли и водостоков

  Конструкция такого кабеля несколько похожа на предыдущий вариант. У него также 2 жилы, расположенные параллельно друг другу, но только на этот раз они не изолированы. Жилы обычно заключают в проводящую матрицу или соединяют между собой при помощи полимерных спиральных нитей. За счет такой конструкции увеличивается сопротивление кабеля при нагреве и появляется эффект саморегулирования. Когда на водостоке или кровле скапливается снег, а значит, понижается его температура, кабель начинает работать с повышенной мощностью до тех пор, пока проблема не будет устранена.
