Светодиодные светильники для промышленного освещения

Промышленные светильники

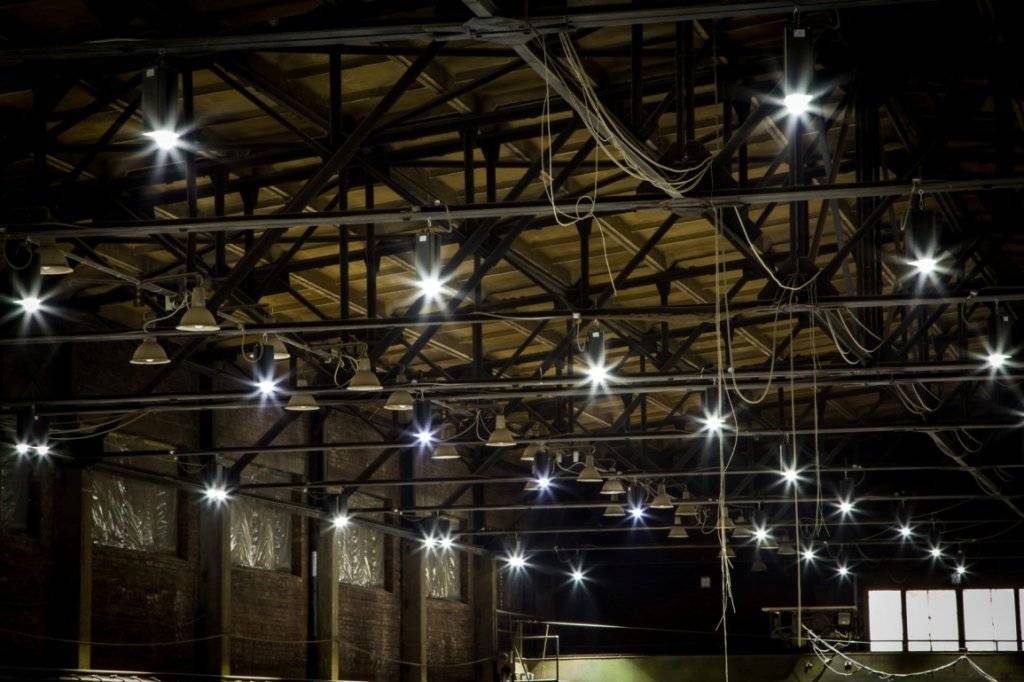

Промышленные светильники используются для освещения производственных помещений, промышленных цехов, строительных площадок, складских помещений, подземных коммуникаций. Для освещения крупных объектов используются мощные осветительные приборы — прожектора.

Производители источников света для производственных помещений предлагают светильники, наиболее полно удовлетворяющие санитарно-гигиеническим требованиям законодательства и потребностям промышленности. Современные осветительные приборы способны не только выполнять основные задачи по освещению помещений, но и значительно улучшить эксплуатационные характеристики. Существуют разные варианты классификации производственного освещения.

По способу установки светильники называют напольными, потолочными, пристраиваемыми, торцевыми, настенными, встраиваемыми и подвесными.

Для производства промышленных светильников используют разные виды источников света.

Лампы накаливания

Традиционный источник света. Это всем привычная электрическая лампочка. Используются в качестве стандарта для оценки световых приборов.

Обладают значительными недостатками:

  • повышенной теплоотдачей;
  • искажением цветового восприятия за счет желто-красного спектра;
  • коротким сроком эксплуатации;
  • энергозатратны.

Пока что лампы накаливания используются достаточно широко, однако их замена на более современные световые системы произойдет в ближайшее время. К достоинствам ламп накаливания можно отнести простую схему включения, небольшие размеры, постоянный поток света.

Люминесцентные лампы

Преимущества использования люминесцентных ламп заключаются в большем сроке службы в сравнении с лампами накаливания, рассеянном свете, разнообразии световых оттенков, большей светоотдаче. Получили широкое применение в общественных зданиях.

Обладают рядом недостатков:

  • низкой мощностью;
  • химической опасностью (содержат ртуть);
  • неравномерным неприятным спектром света, искажающим цвет предметов;
  • мерцанием лампы.

Светодиодные светильники

Самые передовые технологии воплощены в светодиодных светильниках. Они отвечают всем требованиям к освещению помещений. Использование светодиодов способно снизить траты на электрическую энергию до 90%. Значительно увеличен срок эксплуатации светодиодных ламп по сравнению с привычными источниками. В промышленных условиях он выше в 10 раз. Экономия от использования светодиодных светильников для производственных нужд проявляется моментально.

Качество освещенности, цветопередача, приближены к естественному свету, что повышает эффективность трудовой деятельности. Диодные светильники не мерцают, не бликуют, не испускают вредного ультрафиолетового излучения. Это делает их лидерами по БЖД. Светодиоды не содержат опасных веществ, что упрощает утилизацию отработанных ламп.

Особо следует отметить работоспособность светильников в неблагоприятной среде. Герметичный корпус и отсутствие нагревания делают возможным применение светодиодного освещения при повышенной влажности, разных температурных режимах, запыленности, при наличии химически агрессивных веществ.

Наиболее популярны светильники:

  • ip44 — защита от влаги без прямого попадания водных струй;
  • ip65 — всесторонняя защита от пыли и струй.

Стоимость светодиодных ламп выше привычных аналогов. Однако, высокая энергоэффективность, экономия электроэнергии позволяют окупить затраты в течение 2–3 лет. Учитывая 10-летний срок службы, выгода очевидна.

Типы промышленных светодиодных светильников

Светодиодные светильники, как и другие светотехнические приборы, классифицируются по следующим признакам:

  • назначению;
  • способу крепления к строительным конструкциям;
  • типу исполнения по степени защиты от внешних негативных воздействий.

Led светильники используются для рабочего и дежурного освещения, аварийного и охранного типа использования.

По способу установки подобные приборы бывают:

  • настенные – устанавливаются на стену или иную вертикально расположенную конструкцию;
  • потолочные – монтируются на потолке или иной горизонтально расположенной конструкции;
  • подвесные производственные светильники – монтируются на натянутом тросе или подвесной конструкции, размещаемой на потолке промышленного объекта (строп, подвеска и т. д.);
  • на кронштейне – монтируются на кронштейн, который закрепляется на стене, колонне или опоре освещения.

Еще одним способом создания искусственного освещения с использованием led приборов является установка светодиодной лампы в обычный светильник, имеющийся на предприятии и оснащенный соответствующим цоколю используемой лампы патроном.

Светодиодные лампы выпускаются с цоколями типов Е14 и Е27, Е40 и G13, что позволяет их использовать в обычных светильниках настенной, потолочной и подвесной конструкции, а также в устанавливаемых на кронштейне приборах.

По степени защиты от внешних негативных воздействий светильники классифицируются в соответствии с международными кодами защиты IP, определяющей способность корпуса обеспечивать непопадание в его внутреннее пространство воды и пыли.

Расчет освещенности

Любое промышленное предприятие представляет собой совокупность помещений различного назначения: производственные цеха, вспомогательные помещения, кабинеты ИТР, склады и пр. Освещенность каждого объекта регламентируется нормами СНиП и СанПиН. Они являются обязательными к исполнению и учитываются еще на стадии проектирования.

Поэтому, если вы выбираете светильники на новый объект – просто руководствуйтесь характеристиками, указанными в проекте.

При замене освещения на уже введенном в эксплуатацию объекте есть несколько вариантов.

1хLED = 3хДРЛ

1хLED=2хМГЛ

1хLED=2,5хДНаТ,

где LED – светодиодный светильник, ДРЛ – ртутная лампа, МГЛ – металлогалогенная лампа, ДНаТ – дуговая натриевая трубчатая лампа.

2. Метод коэффициента использования.

Световой поток для каждого светильника определяется по формуле

,

где E – минимальная освещенность, лк

k – коэффициент запаса, учитывает уменьшение светоотдачи в процессе эксплуатации. Для светодиодных ламп =1,1.

S – площадь освещаемого пространства

z – коэффициент минимальной освещенности. Характеризует неравномерность освещения, определяется отношением расстояния между светильниками к расчетной высоте (L/h). Для светодиодных ламп рекомендуется принимать z=1,1.

N – планируемое количество светильников

ŋ – коэффициент использования. Зависит от индекса помещения i, определяемого по формуле

где А, В – длина и ширина помещения

h – расстояние от рабочей плоскости до светильника.

Зная индекс помещения и коэффициент отражения пола/стен/потолка, по таблице определяем ŋ

потолок

0,8

0,7

0,7

0,5

0,5

0,5

стены

0,5

0,5

0,3

0,5

0,3

0,3

пол

0,3

0,3

0,3

0,3

0,3

0,1

Индекс помещения

0,60

0,33

0,32

0,25

0,3

0,24

0,24

0,80

0,41

0,39

0,32

0,36

0,3

0,29

1,00

0,47

0,45

0,38

0,42

0,35

0,34

1,25

0,53

0,51

0,44

0,47

0,41

0,39

1,50

0,58

0,55

0,48

0,51

0,45

0,43

2,00

0,65

0,62

0,56

0,57

0,52

0,49

2,50

0,7

0,67

0,61

0,61

0,56

0,53

3,00

0,64

0,71

0,65

0,64

0,6

0,56

4,00

0,79

0,75

0,7

0,68

0,64

0,6

5,00

0,83

0,78

0,74

0,71

0,68

0,62

Табл. 1 – Коэффициент использования для светодиодных светильников с углом раскрытия светового потока 120⁰

Материалы с высокой отражаемостью

0,8

Белая поверхность

0,7

Светлая поверхность

0,5

Серая поверхность

0,3

Темная поверхность

0,1

Табл.2 – Коэффициент отражения света в зависимости от цвета поверхности

После получения значения Ф подбираем светодиодный светильник с аналогичным световым потоком. Допускается отклонение -10%…+20%.

Пример.

Подберем светильники для ремонтного цеха, имеющего размеры 36х18м и высоту 10м. Стены – светло-серые, пол бетонный, потолок окрашен белой краской. Намечено 15 световых точек.

 Е = 200 лк (СНиП 23-05-2010), k=1,1

S=36х18=648м2

z=1,1, N=15

Светильник DS-StreetA160P имеет световой поток 20800лм, что соответствует необходимому значению.

Наиболее популярные модели и производители

Общепризнанным лидером в производстве светодиодной продукции является компания Nichia. Еще в 2010 году ее прибыль составила более 2,2 млрд. долларов.

Но и другие производители не дремлют. Компания OSRAM, например, в том же 2010-м реализовал светотехники на 4,7 млрд. евро. Активно осваивают рынок LED-светильников предприятия Южной Кореи.


Современный производственный LED светильник от компании “Оптоган”

Из отечественных производителей можно отметить компании:

  1. «Оптоган». Выпускает светильники на базе светодиодов собственного изготовления. Наиболее известны модели Оптолюкс-Офис, Оптолюкс-Стрит, Оптолюкс-Холл. Этой марке принадлежит модель Optogan X10. Керамическая подложка модуля позволяет делить его на несколько частей в зависимости от пожелания клиента. Отдельный сегмент потребляет 6,5 Вт при энергоэффективности 100 лм/Вт.
  2. ООО ТД «Фокус». Наряду с приборами освещения для офисов и улиц производит линейку промышленных светильников «Колокол», «Колобок», «Эксперт» и пр. Модели промышленного назначения выпускаются в нескольких исполнениях: с потолочным, консольным, тросовым креплением.
  3. «Планар-Светотехника». Данная компания специализируется на производстве светодиодных светильников для офиса, для торговых залов, бассейнов, фонтанов. Но главный ее «конек» – системы освещения ювелирных магазинов.

Одной из замечательных моделей «Планара» считается светильник UNIT.4. В его состав входят 48 светодиодов. Суммарный световой поток составляет 14256 лм, а потребляет прибор всего 100Вт. Используется модель в спортзалах, производственных складах, в сфере ЖКХ для освещения подъездов. UNIT.4 небольшой: его габаритные размеры – 38х172х300 мм. Однако его вес достигает 6 кг.

Для освещения подъездов часто используют светильники с датчиками движения, что позволяет удленить срок службы лампочки и еще больше сэкономить на электроэнергии.


Освещение подъезда светодиодными светильниками

Сфера применения и требования к промышленному освещению

Специализированные приборы освещения для производственных помещений отличаются от бытовых. Поэтому проектирование системы освещения на производстве – очень ответственный процесс. Только правильно подобранные светильники, смонтированные в строго установленных зонах:

  • дадут нужный уровень света без негативного влияния на глаза работников;
  • создадут комфортные условия для длительного пребывания на рабочем месте;
  • обеспечат пожарную безопасность;
  • снизят потребление электроэнергии.

Характер работы осветительных приборов отражают два основных показателя – мощность (Вт – ватт) и сила светового потока (лм – люмен). По яркости светильники в среднем дают 3500-4000 лм, но в цехах и на складах обычно монтируют от 6000 лм.

Самые строгие требования к защите приборов освещения и их мощности определены для рабочих и производственных площадей. Вот самые важные из них:

  • однородность света, отсутствие бликов, которые вызывают временное ослепление;
  • наличие отражателя, усиливающего освещенность и распределяющего световой поток в нужном направлении;
  • равномерность освещения, отсутствие затененных областей (в последних дополнительно устанавливаются локальные источники света);
  • достаточный уровень защиты от влаги, пыли, дыма;
  • умеренное или низкое энергопотребление.

На большинстве старых предприятий применяются люминесцентные и галогенные (металлогалогенные) лампочки для светильников. Они отличаются высокими показателями светоотдачи. Но экономичное освещение производственных помещений подразумевает более современный тип световых приборов – диодные лампы. Промышленная led-подсветка выпускается в разных вариантах, устройства отличаются по виду, форме, мощности и предназначению.

Светодиодные лампы для промышленных помещений и складов

Для цехового помещения, где постоянная пыль, повышенные влажность и температура, обычные светильники не подойдут. Здесь нужны приборы с герметичным корпусом. Есть также особые лампы, применяемые на химических предприятиях, а также в пищевом и фармакологическом производстве. Они защищены от постоянной вибрации и перепадов температур при помощи особо прочной конструкции.

Для отдельных типов производственных помещений есть особые требования к осветительным приборам:

  • в сборочных цехах – высокий уровень яркости света, нередко – индивидуальные показатели освещенности для каждой группы сотрудников;
  • на производстве с участием станков, управляемых людьми, – наличие антибликового диффузора;
  • в открытых складах и на стройплощадках – повышенная защита от пыли и осадков;
  • в помещениях, связанных с сельскохозяйственной промышленностью, – стойкость к вредным газам, продуктам распада;
  • для горнодобывающего производства – возможность работать от аккумуляторов с не менее высоким уровнем освещенности.

Обычно на производстве используют такие виды светильников, как потолочные, а также подвесные с регулируемой длиной. Они подбираются в зависимости от размеров цеха и нужной мощности.

Освещение в общественных помещениях и служебных кабинетах

В помещениях такого типа можно использовать менее мощные лампы. Вот основные требования к диодным светильникам по мощности:

  • для офисов – 25-40 Вт;
  • для холлов, коридоров, закрытых площадок – 70-90 Вт.

Нередко для освещения общественных зданий используют панельные сегменты – светильники с линейно расположенными лампами. По типу монтажа есть накладные или подвесные устройства

Важно, чтобы система освещения в местах работы и отдыха людей была безопасной. Для этого светильники изготавливают из материалов, не выделяющих токсины при нагреве, не поддерживающих горение

Их можно подключать к низковольтным сетям

Внимание уделяют и дизайну источников света – они должны выглядеть привлекательно, вписываться в интерьер заводского офиса

Наружное освещение в промышленности

В ночное время территория промышленного предприятия должна хорошо освещаться. Это необходимо для непрерывности производства, а также сохранности имущества. Наружные пром.светильники обычно представляют собой мощные прожекторы (до 500 Вт), эффективно защищенные от влаги, пыли, иных повреждающих факторов. Светодиодные устройства характеризуются отличной яркостью, стойки к воздействию погодных явлений, к тому же экономичны.

Модели для цехов

Для освещения производственных цехов могут применяться подвесные или накладные потолочные светильники. Как пример, можно назвать подвесной светильник «Оптолюкс‑Скай‑200М», являющийся в 2 раза более экономичным аналогом промышленных осветительных приборов со ртутными лампами ДРЛ‑400.

Накладной потолочно‑настенный «Оптолюкс‑Лайн‑120» аналог люминесцентного светильника ЛПП 2×58 Вт, но в 3 раза более энергоэффективный.

Подвесной «Оптолюкс‑Скай‑100МР» с рефлектором, заменяющий ртутные лампы ДРЛ‑250 будучи в 2,5 раза экономичнее.

Аварийный эвакуационный «Оптолюкс‑Сигнал» с встроенным аккумулятором и различными пиктограммами.

Они имеют следующие характеристики:

Тип светильникаОптолюкс‑Скай‑200МОптолюкс‑Лайн‑120Оптолюкс‑Скай‑100МРОптолюкс‑Сигнал
Рабочее напряжение, В90~300100~240100~240190~250
Мощность, Вт20040995,5
Световой поток, лм22650320010280
Эффективность, лм/Вт11380104
Габариты, ммØ285×3841275×167×107Ø497×617, Ø345×444315×43×243
Вес, кг43,551,3

Типы светильников

Искусственное освещение создаётся электрическими осветительными приборами и конструктивно делится на:

  1. Общее, светильники которого располагаются в верхней части помещения и могут использоваться как для равномерного освещения всей его площади, так и локализованного на отдельных объектах или участках помещения, где не осуществляются работы высокой точности.
  2. Комбинированное, включающее в себя, с одной стороны, общее освещение, доля которого должна быть не менее 10%, с другой — местное, применяемое для локального освещения рабочих мест, предполагающих выполнение операций высокой точности.

На светильники, применяемые для общего освещения, налагаются следующие требования и ограничения:

  • оснащение антибликовыми диффузорами или сетками;
  • размещение их должно исключать ослепление работающих;
  • помимо освещения пола и рабочих мест они должны направлять часть света на стены и потолок.

Кроме того, осветительные приборы общего освещения делятся по своей функциональности на рабочие, аварийные, дежурные и охранные.

Рабочие

Это основной тип светильников для производственных объектов, выполняющий свою главную функцию — освещение внутренних помещений, открытых внешних площадок, где производятся работы, передвижение работающих или транспорта. Нормативы ограничивают применение ламп накаливания для таких приборов освещения из‑за их низкой экономичности.

К тому же с ноября 2009 г. использование ламп накаливания мощностью свыше 100 Вт запрещено. Ранее для рабочего освещения предусматривалось использование газоразрядных люминесцентных и металлогалогенных ламп, теперь же эта сфера интенсивно заполняется светодиодными.

Аварийные

Аварийные источники света могут использоваться в целях обеспечения:

  • безопасности при отключении основного освещения или аварийных производственных ситуациях: взрыве, пожаре и т. п.;
  • эвакуации работающих при аварийных ситуациях в опасных для прохода местах.

Старые нормативы рекомендовали использование для этих целей ламп накаливания, а применение газоразрядных ограничивали из‑за долгого времени зажигания и разогрева. Светодиодные же лишены этого недостатка и вполне могут применяться для аварийного освещения.

К тому же аварийные лампы освещения должны запитываться от автономного источника электроэнергии. Используя низковольтные светодиодные лампы, можно использовать в его качестве обычный аккумулятор, вместо резервного генератора, как было принято ранее.

Охранные

Такие осветительные приборы устанавливаются по периметру охраняемого производственного объекта и в местах, где должно особенно концентрироваться внимание службы охраны. В этом качестве прежде использовались лампы накаливания, но их и здесь постепенно вытесняют светодиодные приборы, которые обладают намного большими экономичностью и долговечностью

Дежурные

В нерабочее, тёмное время суток охраняемые производственные объекты должны освещаться с помощью дежурных ламп и светильников. В их качестве могут использоваться любые электрические осветительные приборы, но благодаря своей экономичности преимущество снова за светодиодными светильниками.

Классификация и разновидности

  1. Промышленные светильники различаются по:
  2. Слепящему воздействию;
  3. Образованию тени;
  4. Пульсации потока света;
  5. Яркости и динамичности света;
  6. Спектральному составу излучения.

Классификация по источнику излучения:

  • Искусственное (лампы, прожекторы, светодиодные фонари (led));
  • Естественное;
  • Комбинированное.

Искусственное промышленное освещение обеспечивается природными источниками света — прямыми солнечными лучами и другими световыми потоками, рассеянными в атмосфере. Естественное освещение на промышленных объектах осуществляется следующими способами:

  1. Боковым: световые потоки попадают в цех, склад, на торговую/экспозиционную площадку через оконные проемы, световые люки (в качестве источника выступают прожекторы и другая светотехника).
  2. Верхним: подача потоков происходит за счет световых фонарей, установленных в перекрытиях.
  3. Смешанным: комбинируются два первых пункта.

Естественные потоки лучше воспринимаются человеческим глазом, но недостаточны для организации производственных процессов и ненадежны, поскольку уровень освещенности постоянно меняется из-за смены времен суток, изменений облачности, выпадения осадков. Все вышеперечисленное может осложнять условия работы. В ряде случаев попадание прямых солнечных лучей не допускается, а равномерность обеспечения естественным светом затрудняется конструкцией зданий (расположением дверных и оконных проемов), планировкой помещений, системными недостатками светопрозрачных конструкций.

Классификация по функциональному назначению: искусственное освещение по функциональному назначению делится на рабочее, эвакуационное, аварийное, дежурное и охранное (например, прожекторы на охраняемом периметре предприятия). По расположению источников: на местное, общее, комбинированное.

Местное промышленное освещение дополняет общее и делится на переносное (12-36 В) и стационарное. Обеспечивает освещение отдельных рабочих мест. Аварийное: обеспечивает непрерывность производственного процесса при отключении основного освещения. Питание источников света должно происходить за счет независимых источников (ДЭС, АКБ, других), аварийные световые приборы должны включаться при отключении подачи энергии на лампы основного рабочего освещения.

Эвакуационное служит для эвакуации людей из помещений в случаях аварийного отключения рабочего освещения. Охранное, как правило, обеспечивает должную освещенность периметра охраняемых территорий уличными прожекторами и другими источниками света.

Светильники подразделяются на:

  • Под люминесцентную лампу
  • Уличные
  • Под лампу накаливания
  • Прожекторы
  • Пускорегулирующие аппараты
  • Лампы газоразрядные
  • Для высоких пролетов

Расчет количества приборов искусственного освещения

Для того чтобы определить количество светильников, необходимых к установке в конкретном помещении, нужно знать следующие величины:

  • площадь помещения, измеряемую в м2;
  • норму освещенности для этого помещения, измеряемую в Люксах;
  • величину светового потока, который излучает один из предполагаемых к установке источник света. Данная величина измеряется в Лм.

Зная значения указанных выше показателей, можно определить освещенность в рассматриваемом помещении в соответствии с формулой:

Fл = Ен × S, где

Fл – световой поток, который требуется создать в освещаемом помещении;

Ен – норма освещенности;

S – площадь освещаемого помещения.

Зная требуемую величину светового потока и величину потока, излучаемого одним источником света, можно разделить полученное значение Fл на F одного светильника и узнать количество потолочных светильников в конкретном месте установки.

Промышленные светодиодные светильники уверенно заняли свою нишу среди прочих светотехнических приборов, расширяя возможности устройства искусственного освещения в различных сферах производства и логистики.

Предыдущая
Светильники, браОбзор светодиодных светильников gx53 для натяжных потолков
Следующая
Светильники, браКакие бывают линейные светодиодные светильники

Спасибо, помогло!Не помогло

Дополнительное необходимое освещение

Дежурная подсветка

Дополнительное складское освещение необходимо на случай непредвиденных осложнений.

Рабочая подсветка предназначена для освещения определенных зон.

Аварийная подсветка. Требуется на случай аварийных ситуаций, включается автоматически. Она делится на резервное, эвакуационное.

Эвакуационное необходимо для видимости путей выхода из здания при отключении электроэнергии. Запитывается отдельно. Норма освещенности 0,2 лк снаружи/0,5 лк внутри здания.

Резервное необходимо в момент отключения общего рабочего света. Оно составляет  5% (и выше)  от нормы освещенности (не ниже 2 люксов внутри/1 лк снаружи здания).

Охранное освещение предназначено для открытых площадок в зоне видимости ее границ. Норма освещенности на уровне земли – 5 лк.

Дежурная подсветка используется в нерабочее время и только для светодиодных ламп. (Для других типов запрещено нормами пожарной безопасности).

Недостатки

  • Одним из недостатков является высокая цена. Они, как правило, дороже классических ламп накаливания или люминесцентных источников света.
  • Несмотря на то, что светодиоды могут выдерживать довольно низкие температурные режимы, они не так хорошо функционируют при более высоких температурах окружающей среды. Если температура окружающей среды высокая, то велика вероятность перегрева корпуса и последующего выхода из строя устройства.
  • Эти световые приборы также имеют очень короткий диапазон освещения. На данный момент освещение рассеянным светом, излучаемого светодиодами, насчитывает всего несколько десятков метров. Это их делает подходящими для ближнего освещения, что одновременно является плохим выбором для дальнего. Однако уже существуют проекты по решению этой проблемы.
  • Отсутствие стандартизации светодиодного освещения. Существуют отраслевые стандарты в отношении светодиодных источников света. Однако их в качестве автомобильного освещения и светофоров, но пока нет ни одного светодиодного освещения, используемого в жилых домах или в промышленной сфере.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
