Особенности и характеристики блока аварийного питания для светодиодных светильников

Типы аварийных светильников

Назначение светодиодных источников питания отличается не только по видам, но и по типам.

Источник света

Различают светодиодные светильники и фонари. Аварийное освещение, кроме основного назначения, может применяться при выполнении различных работ в гараже, на складе. Аварийный светильник с аккумулятором представляет светодиодный фонарь, который пригодится на природе, в походе, при аварийных остановках в поездке. Он выручит пользователя в темное время суток. Такой светильник переносится удобно, так как весит немного, оснащен выдвижной ручкой, имеет компактные размеры. Продолжительность работы моделей варьирует от 6 до 20 часов.

Класс защиты

Для каждого конкретного помещения существуют определенные критерии. Лампы постоянного действия имеют степень защиты IP42, IP65. Светильники, работающие в непостоянном режиме, характеризуются классом IP22, IP42, IP65. Комбинированное освещение имеют степень IP22, IP42, IP65.

Тип крепления

  • Подвесные. Оборудуются на крюки, потолок, трубы специального подвесного монтажа. Устанавливаются в помещениях с высокими потолками.
  • Настенные. Предназначаются для монтирования на стены или другую вертикальную поверхность. Крепятся под углом на поворотные кронштейны. Мощность наружного источника аварийного питания варьирует от 50 до 800 Ватт. Приборы монтируются на опоры на высоте до 50 метров.
  • Переносные. Фонарь перемещается в необходимое место. В случаях, когда иап далеко от места назначения.

Режим работы

Светильники с аварийным блоком питания бывают следующих типов:

  • Постоянные. Светильник подсоединен к электросети все время. Аккумулятор непрерывно заряжается и готов к использованию при чрезвычайных условиях. При обесточивании он переключается в автономный режим и продолжает работать за счет встроенного аккумулятора. Прибор может использоваться в качестве постоянного рабочего освещения. Светильники применяются не только в общественных или производственных местах, но и в квартирах или на даче. Это обеспечивает свет во время временного отключения.
  • Непостоянные. Прибор начинает работать только при отсутствии центрального электроснабжения. Освещение осуществляется за счет встроенного аккумулятора, который заряжается при наличии напряжения.
  • Комбинированные. Специальный переключатель регулирует режим постоянной и непостоянной работы. Конструкция такого светильника представлена не одной лампой, а несколькими. Одни работают от штатной сети постоянно, другие в это время подзаряжаются, а при отсутствии питания начинают функционировать от аккумулятора.

Схема аварийного освещения с АВР

Независимый тип в этой большой группе образуют системы, которые дополнительно оснащаются прибором самостоятельного запуска резерва.

Модули аварийного освещения схемы, которая использует прибор самостоятельного запуска резерва, представлены здесь следующими компонентами:

Если электричество подается на первый ввод, то оно проходит через один контакт, один автоматический выключатель и через шину для нормального режима работы. Если произошел сбой в подаче электроэнергии на первый ввод, ранее используемый контакт размыкается, одновременно с этим замыкается контакт для аварийно работы, после чего электроэнергия поступает на потребители со второго ввода.

Если электроэнергия не поступает на оба первых ввода, система сигнализирует об этом и в автоматическом режиме запускается топливный генератор, после чего происходит замыкание третьего аварийного контакта. После чего электроэнергия поступает на третий ввод. В случае необходимости два реле стабилизируют напряжения на вводе и продолжают контролировать его.

Данные устройства не только оценивают значение напряжения, но и его динамику. То есть система контролирует скачки и провалы в поступлении электроэнергии. Благодаря этому можно не бояться пропаданий света или мигания ламп.

Аварийное освещение, схема аварийного освещения с АВР

Осветительный элемент подключается к шине для нормальной работы посредством автоматических защитных устройств, а к шине для нештатной ситуации через защитные устройства, в то время как сама шина подключает к первой посредством четвертого контакта реле.

Второй ввод электроэнергии может быть представлен отдельной фазой сети или просто независимой системой питания. Очень часто для таких целей используют инверторы, которые трансформируют заряд аккумулятора в переменный ток. Данные системы очень часто устанавливаются на стадионах и других местах скопления людей.

Основным плюсом данных систем является длительный срок эксплуатации осветительных элементов, поскольку они не подвержены разрушительному воздействию скачков напряжения, а также важна надежная резервация энергии.

Собрать своими руками

Своими руками можно сделать не только Лед светильник, но и простой блок
питания для него (не импульсный). Схема может быть трансформаторная и бестрансформаторная
(вторая проще). Требуется диодный мост, резисторы и конденсаторы.

Первым устанавливается конденсатор,
ограничивающий переменный электроток. Правильно подобранная емкость – гарантия того, что на
светодиоды будет подаваться требуемая сила тока. Напряжение этого элемента от
300 В.

Параллельно подключается резистор-шунт с
сопротивлением, достаточным для разряжения конденсатора в момент отключения
светильника. Мощность большого значения не имеет.

Следующий элемент – диодный мост,
превращающий переменный ток в постоянный. Можно купить сборку или спаять
несколько диодов с подходящими для схемы характеристиками. Сила тока должна
быть больше той, которая протекает по светильнику, обратное напряжение от 300
В.

После моста электроток постоянный, но
скачкообразный. Ситуацию может улучшить сглаживающий конденсатор на 300-400 В с
емкостью от 10 микрофарад. Для шунтирования к нему подключается резистор.

Такой БП подходит для последовательного
подключения до 75-и ярких светодиодов с напряжением 3,5 В и током 20 мА.
Яркость свечения меняется с изменением емкости первого конденсатора.

Эта схема недостаточно безопасна, так как при попадании влаги светильник может бить током.

Если использовать трансформатор, то его
мощность должна быть в полтора раза больше мощности светильника. На выходе
должно быть 12-20 В. После трансформатора включается фильтрующая емкость и стабилизатор
на основе микросхемы 7812, обеспечивающей на выходе ток до 1,5 А.

Основные требования к источнику питания для светодиодов

Основные качества, которым должен отвечать источник питания для светодиодов следующие:

  • надежность;
  • энергоэффективность;
  • электромагнитная совместимость;
  • электробезопасность.

Использование светодиодов связано с внедрением энергосберегающих технологий. Для того чтобы общая эффективность светодиодной системы освещения не снизилась, и источники питания должны иметь достаточно высокий кпд.

В светодиодном светильнике единственным источником электромагнитных помех является блок питания. Поэтому от его характеристик зависит общая электромагнитная совместимость светодиодного светильника.

В светодиодной системе освещения единственным элементом, к которому подводится сетевое напряжение в 220В, является блок питания. Поэтому электробезопасность системы целиком зависит от его конструкции.

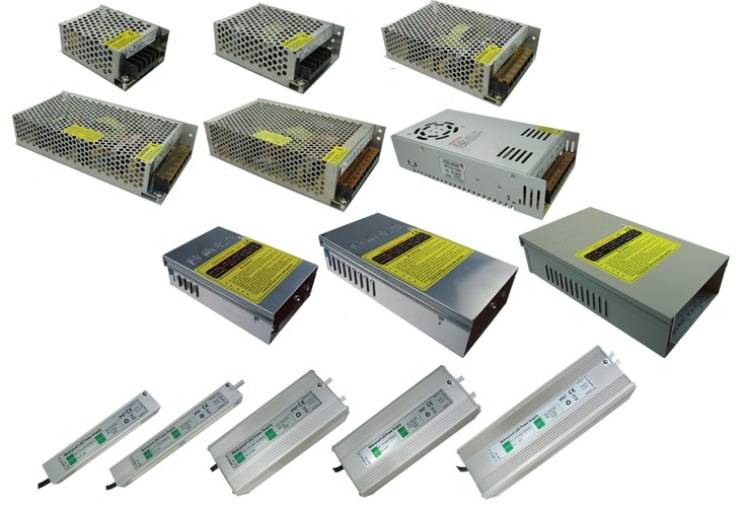

Различные блоки питания для светодиодов

Кроме того, поведение блока питания для светодиодных светильников влияет и на их светотехнические характеристики. Эти характеристики зависят, в частности, от того, какой ток будет протекать через светодиод. Если этот ток будет изменяться во времени или пульсировать, то и качество освещения будет невысоким.

Порядок выбора источника питания для светодиодов

При выборе светодиодной системы необходимо делать комплексный подход к выбору светодиодов и системы питания.

  1. Необходимо выбрать тип источника питания светодиодов – блок питания или драйвер.
  2. Необходимо определить мощность источника питания. Для этого необходимо вычислить полную потребляемую мощность цепи, подключаемой к источнику питания. При этом мощность источника питания должна быть равна или больше необходимой мощности потребления.
  3. Драйверы светодиодов необходимо выбирать так, чтобы они соответствовали номинальным мощностям и токам светодиодов.
  4. Для осуществления бесперебойного питания светодиодов в различных внешних условиях источники питания должны изготавливаться в корпусах с различной степенью защиты от влаги и тепла. В необходимых случаях источники питания для светодиодов должны иметь определенный класс защиты. Класс защиты определяется 2 цифрами, стоящими после букв IP. Например, IP65 означает защиту от пыли и сильных струй воды.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Можно ли самостоятельно смонтировать аварийное освещение

Аварийное освещение на производстве

Каких-то особых требований к тому, кто должен монтировать системы аварийного освещения, в законодательстве нет. При проверке сотрудниками МЧС, главное, чтобы оно было и удовлетворяло ГОСТ Р 55842-2013, СНиП 23-05-95 и ПУЭ, Глава 6.1 «Аварийное освещение». Поэтому для офиса или небольшого производства, вполне возможно смонтировать систему своими руками, точнее руками обслуживающих электрические сети и электрооборудование штатных работников.

Для того, чтобы сделать все правильно, нужно изучить вышеуказанные и некоторые другие нормативные документы. Чтобы облегчить вам работу, тезисно изложим основные требования. При этом не будем брать в расчет аварийное освещение крупных или особых объектов (метрополитен, лифты и т. п.), эксплуатацией которых занимаются специализированные службы.

Необходимо правильно разместить светильники, и выбрать необходимое время их работы

На путях эвакуации они должны обеспечивать интенсивность не менее 1 люкса, и работать при отключении центрального электроснабжения не менее часа.

  • Дополнительно освещаются лестницы, пересечения коридоров, перепады уровня пола, дверные проемы, выходы, а также места, где находятся гидранты, противопожарный инвентарь, телефоны или другие средства вызова экстренных служб. Также должно быть освещено и расположение самих вывешенных планов эвакуации.
  • Если помещение имеет площадь больше за 60 квадратных метров,то монтируется светильник работающий час, и дающий свет не слабее ½ люкса. Рекомендуется устанавливать такие же средства освещения во всех помещениях, где постоянно есть люди, особенно если в них нет доступа солнечного света через окна.
  • В зонах повышенной опасности (для большинства офисов и административных задний, это электрощитовые и места размещения серверов) освещение должно иметь яркость не меньше чем 1/10 от нормальной, но превышать 15 люкс. Работать они должны также час. Кроме того, для таких мест нормируется и время перехода из обычного режима в аварийный — 0,5 секунды (светодиодная лампа аварийного освещения включается мгновенно).
  • Резервное освещение — должно работать не менее часа (это достаточное время для безаварийного завершения работы или технологического процесса). Освещенность не менее трети от нормальной.

Правильно разместить и осветить знаки эвакуации

Хотя их размещение не особо касается вопроса аварийного освещения, все же перечислим то, что требует типовая инструкция:

  • Направляющая стрелка на зеленом фоне с направлением движения — ее вывешивают совместно с другими знаками;
  • Направление движения к выходу направо, налево — на стенах в местах поворотов;
  • Движение вверх или вниз (стрелка под углом) — перед началом наклонных плоскостей по которым следует перемещаться;
  • Вверх и вниз по лестнице — соответственно на лестницах;
  • Указатель выхода (Выход или Exit) — на дверях выходов или в дополнение указателям направления;
  • Красная стрелка — совместно со знаками, обозначающими местонахождение пожарного инвентаря, рукавов гидрантов, средств вызова экстренного вызова помощи, указывает не путь эвакуации, а направление движения к ним.
  • Знаки, обозначающие места хранения противопожарных средств и т. п. — на местах их хранения или совместно с красной стрелкой.

Нормируется время работы знаков в 1 час (как и фонарей других типов аварийного освещения). При этом необязательно чтобы они освещались изнутри, можно закрепить рядом с ними наружный светильник. Яркость освещения этих указателей должна быть не меньше 10 кандел на м2, но если задымление не в помещении где установлен знак, то ее можно снизить до 2 кандел на м2.

Не надо смешивать знаки безопасности и предписывающие знаки. Вторые обычно располагаются на синем фоне и подсказывают, что можно делать в обычной (неаварийной ситуации). Например, «место для курения», «проход здесь» и другие, не требуют подсветки.

Правильно подвести проводку к светильникам

Кабель с огнезащитой

Если мы не используем лампы светодиодные аварийного освещения аккумуляторные, то нам необходимо провести к ним провода от общих аварийных батарей или генераторов. Требуется, чтобы аварийное, эвакуационное и резервное освещение питались по разным линиям.

Причем, первые два типа делают из огнестойкого кабеля, так как они должны сохранять работоспособность при пожаре. К кабелю резервного освещения, почему то особых требований не предъявляется.

Будем рады, если этой статьей мы раскрыли для вас тему— светодиодное аварийное освещение, его плюсы и минусы, и объяснили, как выполнить его с помощью светодиодных ламп.

Проверка на горючесть

Аварийный ОП соответствует следующим параметрам:

  • устойчивость корпуса к высокой температуре до 850 0С (ГОСТ 1ЕС 60598-2-22-2012 п.22.15);
  • корпус препятствует дальнейшему распространению огня, т.е. не горит (ГОСТ 1ЕС 60598-1-2072 п.13.3).

Проверка на стойкость к возгоранию проводится заводом-изготовителем (ГОСТ 1ЕС 60598-1-2072 п.13.3.1):

  1. под корпус испытательного образца ложится пергамент;
  2. к точке корпуса, наиболее подверженной нагреву, прикладывается открытое игольчатое пламя в течение 10 сек;
  3. испытательное пламя убирается;
  4. в случае горения корпуса оно должно затухнуть в течение 30 сек;
  5. капли от плавления корпуса, попадающие на пергамент, не должны вызвать его возгорание.

Что нужно знать про светильник с модулем аварийного питания?

Очень часто при проектировании искусственного освещения приходится выбирать и подключать светильники с модулями аварийного питания для аварийного освещения. Есть некоторые интересные факты об светильниках с блоками аварийного питания.

Как известно, аварийное освещение разделяется на освещение безопасности и эвакуационное освещение.

Эвакуационное освещение должно обеспечить освещенность, необходимую для эвакуации людей из здания. Такие светильники должны обеспечить освещенность на полу не менее 0,5 лк, чтобы можно было различить ступеньки, окружающие предметы и т.п.

Для эвакуационного освещения применяют светильники с модулями аварийного питания (блоками аварийного питания). Их еще называют автономными светильниками.

Светильники с модулями аварийного питания могут быть постоянного действия, непостоянного и комбинированными. В светильниках непостоянного действия аварийная лампа горит только при исчезновении напряжения. Наиболее часто применяют комбинированные светильники. Такие светильники в нормальном режиме работают совместно с другими светильниками общего освещения, а при аварии переключаются на питание от аккумуляторной батареи.

А теперь самое интересное:

В многоламповом аварийном светильнике в случае аварии работает только одна лампа. При этом освещенность ее составляет в среднем 10-20% от освещенности в нормальном режиме. А в некоторых случаях вообще 5%.

Освещенность аварийных светильников

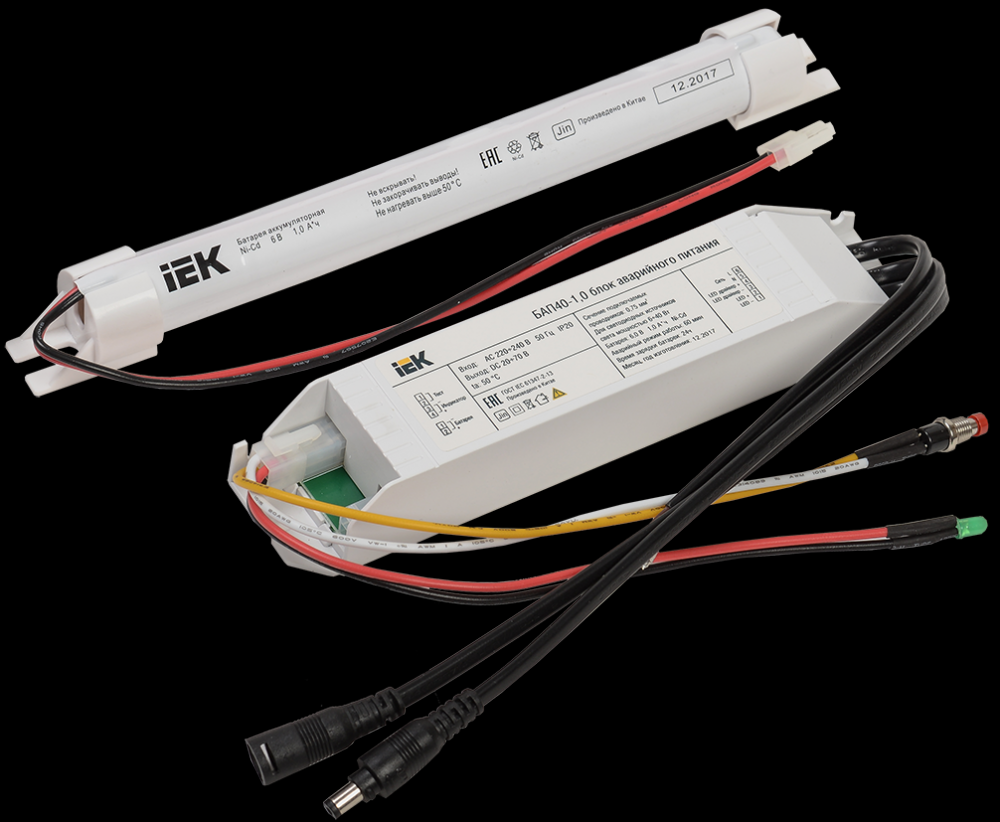

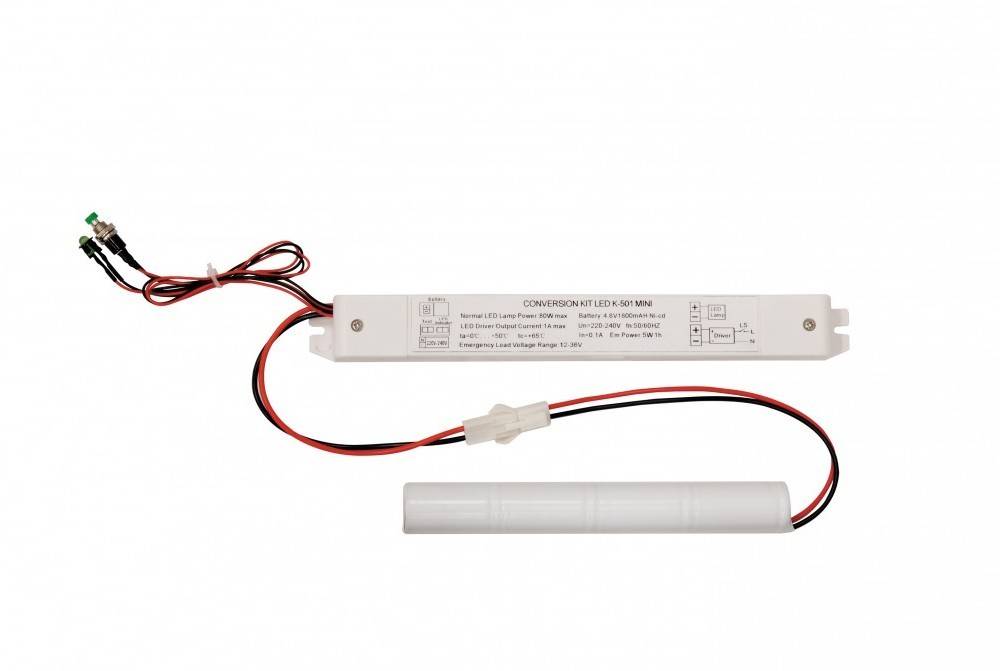

Модуль аварийного питания состоит из устройства включения лампы, аккумулятора и реле, которое переключает лампу с сетевого напряжения на аккумулятор.

Один модуль (БАП) предназначен для включения одной лампы. Аккумуляторной батареи хватает на 1-3 часа работы лампы. Габаритные размеры БАП позволяют встраивать их практически в любой люминесцентный светильник. Это позволяет встраивать модули аварийного питания в существующие светильники аварийного освещения либо располагать их рядом со светильниками. Следует иметь ввиду, что для функционирования БАП требуется подвод отдельной жилы питания.

Как работает модуль аварийного питания (БАП)?

В нормальном режиме БАП подключает лампу через реле к сетевому напряжению. В случае исчезновения напряжения либо спада напряжения до 85%, происходит переключение лампы на питание от АКБ. При восстановлении питания происходит обратное переключение.

Теоретически возможно установить БАП на каждую лампу светильника, при этом необходимо учесть, что произойдет увеличение массы светильника и на порядок возрастет стоимость светильника.

Советую почитать:

Маркировка металлических опор

Правила ведения деловой переписки

Вы работаете в программе Dialux?

Как быстро научиться проектировать наружные кабельные сети?

Освещение зон повышенной опасности

Освещение зон повышенной опасности важно для сохранения жизни и здоровья персонала, участвующего в непрерывных производственных процессах. К таким местам относятся:

  • помещения с установленным в нем травмоопасным оборудованием;
  • лифты, котельные;
  • холлы зданий;
  • вдоль всего эвакуационного маршрута;
  • технические помещения;
  • помещения, где установлены пульты управлением аварийными системами.

Минимальное значение освещенности составляет 15 Лк, максимальное – 150 Лк. Т.е. соотношение неравномерности освещенности в минимальной и максимальной точке – 1 к 10 (СП 52.13330.2016 п.7.6.7, таблица 7.28).

БЛОК АВАРИЙНОГО ПИТАНИЯ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

Светодиодный ленточный светильник представляет собой гибкую печатную плату, на которой в один или два ряда установлены плоские безвыводные светодиоды. Количество диодов на один метр может варьироваться от 30 до 120, при напряжении 12 В.

При питании светодиодной ленты от источника 24 Вольта количество светодиодов может доходить до 240 штук, поскольку они устанавливаются в два ряда.

В отличие от LED ламп светодиодные ленточные источники света не оборудованы встроенным драйвером и требуют для своей работы источника питания постоянного тока с напряжением 12 В. Блоки на 24 вольта используются редко, в основном, в рекламных RGB лентах, которые управляются специальными контроллерами с целью создания световых эффектов.

Кроме номинального напряжения источник энергии для светодиодной ленты должен обеспечивать определённый ток, поскольку это очень важный параметр для светоизлучающих диодов.

Блоки для питания светодиодных лент стоят недорого и просты по конструкции, поскольку в них отсутствует инвертор преобразующий напряжение с аккумулятора в напряжение 220, необходимое для питания энергосберегающих ламп.

Светодиодные ленты обладают высокой светоотдачей, потребляя при этом минимум энергии, поэтому они широко используются в домашних условиях.

Обзор нескольких блоков для бесперебойного освещения.

Компаниями выпускается большое количество разнообразных моделей, которые отличаются по конструкции, мощности, напряжению и току. Вот некоторые из них:

NOVA LE 36/1.

Источник света – люминесцентная энергосберегающая лампа, мощность – до 36 Вт, время непрерывной работы – 60 минут. Класс защиты – IP66.

IS 200 EK-17.

Используется со светодиодными светильниками до 8 Вт. Емкость АКТ 1,5 А/ч, время работы в автономном режиме 1 час. Имеется кнопка “Тест”.

Это блок оборудован DIP переключателем, позволяющим выбрать выходное напряжение устройства. При этом изменяется и ток. Величине 12 В соответствует максимальный ток в 350 mA, а при напряжении 120 В, ток не превышает 50 mA.

БАП 12-3,0.

Для светодиодных лент с суммарной мощностью не более 12 W. Работает до 3 часов. Благодаря невысокой стоимости и компактным размерам это устройство можно использовать в домашних условиях.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Вывод

Вышеописанные системы нештатного освещения способны обеспечить на практике любой случай резервирования энергии. Также следует упомянуть о том, что необходимо позаботиться не только о нештатном освещении, но и подаче электроэнергии на технику, резкое прекращение работы которой может повлечь неприятные последствия.

Для корректного выбора, а также создания какой-либо схемы необходимо провести первичный анализ, в ходе которого выяснить необходимую мощность сети, условия использования светильников, а также время для резервирования

Очень важно учитывать еще методы установки линий электросети – воздушный или кабельный

Кабельное подключение хорошо тем, что в этом случае практически исключены риски обрыва, в то время как воздушные подключения подвержены возникновению таких неприятностей. Очень часто воздушные провода обрываются во время спила деревьев, или же их цепляют слишком габаритные автомобили. Недостатком кабельного коммутирования является сложность ремонта.

В случае проведения каких-либо земляных работ существует риск повредить кабель. В таком случае крайне тяжело отыскать поломку и устранить ее.

Любая система нештатного освещения оснащается аккумуляторными батареями, а также преобразователями электрического тока. Как показывает практика, наиболее надежными на протяжении всего срока эксплуатации являются батареи, которые надежно герметизированы.

Любая система нештатного освещения обладает модульной структурой. Существует возможность монтировать ее на стены и на потолок, в некоторых случаях используются подвесные конструкции. В модулях находятся полупроводниковые инверторные компоненты, которые способны превратить до 90% заряда аккумуляторной батареи в переменный ток. Также благодаря модульной конструкции очень просто производить ремонт одного из элементов системы, а также быстро менять конфигурацию системы. Таким образом, система получается более надежной и долговечной.

Более дорогостоящие системы нештатного освещения могут дополнительно оснащаться сигнализирующим оборудованием, а также техникой для контроля основных функций. Данная техника в автоматическом режиме диагностирует состояние аккумуляторных батарей, а также работоспособность всей конструкции. Некоторые системы оснащаются даже устройствами для удаленного контроля.

Вывод

Вышеописанные системы нештатного освещения способны обеспечить на практике любой случай резервирования энергии. Также следует упомянуть о том, что необходимо позаботиться не только о нештатном освещении, но и подаче электроэнергии на технику, резкое прекращение работы которой может повлечь неприятные последствия.

Для корректного выбора, а также создания какой-либо схемы необходимо провести первичный анализ, в ходе которого выяснить необходимую мощность сети, условия использования светильников, а также время для резервирования

Очень важно учитывать еще методы установки линий электросети – воздушный или кабельный

Кабельное подключение хорошо тем, что в этом случае практически исключены риски обрыва, в то время как воздушные подключения подвержены возникновению таких неприятностей. Очень часто воздушные провода обрываются во время спила деревьев, или же их цепляют слишком габаритные автомобили. Недостатком кабельного коммутирования является сложность ремонта.

В случае проведения каких-либо земляных работ существует риск повредить кабель. В таком случае крайне тяжело отыскать поломку и устранить ее.

Любая система нештатного освещения оснащается аккумуляторными батареями, а также преобразователями электрического тока. Как показывает практика, наиболее надежными на протяжении всего срока эксплуатации являются батареи, которые надежно герметизированы.

Любая система нештатного освещения обладает модульной структурой. Существует возможность монтировать ее на стены и на потолок, в некоторых случаях используются подвесные конструкции. В модулях находятся полупроводниковые инверторные компоненты, которые способны превратить до 90% заряда аккумуляторной батареи в переменный ток. Также благодаря модульной конструкции очень просто производить ремонт одного из элементов системы, а также быстро менять конфигурацию системы. Таким образом, система получается более надежной и долговечной.

Более дорогостоящие системы нештатного освещения могут дополнительно оснащаться сигнализирующим оборудованием, а также техникой для контроля основных функций. Данная техника в автоматическом режиме диагностирует состояние аккумуляторных батарей, а также работоспособность всей конструкции. Некоторые системы оснащаются даже устройствами для удаленного контроля.
