Противотуманные фары ваз 2114: установка, подключение, замена ламп

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

Перегорание предохранителя.
Сгорели лампочки.
Окисление контактных соединений.
Нет контакта на массу.
Не работает кнопка.
Отсутствует питание.
Неверное подключение.
Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется — тестер, а вот для ремонта — набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9. Номинально пропускаемый ток составляет 7,5А.

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Неверное подключение

Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле. Конечно, и оно не вечно — постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Выход из строя самих противотуманных фар

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Поэтому, старайтесь обращать внимание на состояние самой ПТФ.

Монтаж фар

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу же оговоримся — в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть значительно ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для монтажа противотуманной оптики, автовладельцу придется сделать их своими силами.

Все работы по установке оптики осуществляются на демонтированном бампере. Если вы не знаете, как снять этот элемент кузова, то вам потребуется просто выкрутить крепления, фиксирующие его. Сам бампер нужно очистить, монтаж желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого места на бампере — так называемые очки.

Эти очки необходимо разметить в соответствии с габаритами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью лобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должна максимально плотно заходить в отверстие, поэтому их необходимо надежно закрепить фиксаторами. Когда установка оптики завершена, бампер можно поставить обратно на авто.

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается. Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части. Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения. Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения. В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.

Установка и подключение противотуманных фар делается в 3 этапа:

установка ПТФ в бампер;
подключение проводки к монтажному блоку через реле;
установка кнопки в панели.

Схема подключения Противотуманных фар

Ну я думаю, здесь все понятно! Схема не полностью: не обозначена масса самих птф на кузов, которую нужно сделать в обязательном порядке. Крепить массу нужно в надежное место, естественно на метал! Перед креплением — обязательно зачистите метал от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка Противотуманных фар в бампер

Как писалось выше, у вас есть два варианта – либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем бампер, размечаем посадочные отверстия, режем лобзиком.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей: декоративная – внешняя и внутренняя – крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к монтажному блоку через реле

Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два его крепления к кузову, снимаем крышку с монтажного блока.
Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
Берем установочный комплект: надеваем на реле провода из комплекта.
Другие концы проводов добавляем в колодку проводов «7» и «8» согласно схеме.
Обратно втыкаем колодки проводов в монтажный блок и крепим его обратно на родное место
Далее крепим реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же монтажным блоком.
Проводим длинны провода от колодок монтажного блока (которые мы уже установили) до противотуманнок и подсоединяем их. Так же крепим массу противотуманнок к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку (которая идет в комплекте монтажного набора) – нужно частично разобрать переднюю панель.

Благо, что завод подсуетился и установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель – воспользуйтесь статьей: Как снять панель приборов и снимите только центральную консоль:

Далее найдите колодку проводов – установите кнопку, соберите панель.

Далее проверяем фары на работоспособность.

Не забывайте, что противотуманные фары включаются только после включения габаритных огней!

После установки ПТФ, их нужно настроить и отрегулировать!

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

паяльник с тонким жалом;
припой;
пинцет;
небольшой нож или плоская отвёртка;
светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

В качестве элементов подсветки в кнопках могут использоваться лампочки, светодиоды и smd элементы

Каждая кнопка оснащается двумя светодиодными элементами: один отвечает за подсветку самой кнопки, а второй свидетельствует об активации той или иной функции. Исключение составляет кнопка ближнего света фар — в ней светодиод индикации включения отсутствует. Поэтому если предполагается замена светодиодов на всех пяти кнопках, то потребуется приобрести 9 элементов подсветки. Определить тип последних можно только после разборки кнопки. Для старого образца нужны светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании стандартных светодиодов рекомендуется дополнительно по цепи питания (прямо в кнопке) устанавливать резистор сопротивлением от 500 Ом до 1 кОм, который предотвратит перегорание элемента.

Чтобы исключить перегорание светодиода, последовательно рекомендуется установить резистор

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

Снимаем клемму минуса с АКБ.
Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.
В образовавшееся отверстие просовываем руку и нащупываем заднюю часть кнопок.
Аккуратно выдавливаем кнопки наружу.
Снимаем колодки с проводами.
Проделав необходимые действия с кнопками, устанавливаем их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.
Вставляем плоскую отвёртку в кнопку и вынимаем внутреннюю часть. Извлекать нужно аккуратно, чтобы не потерять пружинки.
Мультиметром определяем полярность светодиодов.
Отгибаем выводы и демонтируем светодиодный элемент.
Подгибаем выводы новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем выводы бокорезами до нужной длины.
Собираем кнопку в обратном порядке.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

Разбираем кнопку, как и в предыдущем пункте.
После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.
На их место аккуратно устанавливаем новые smd светодиоды нужного цвета свечения.
Производим обратную сборку кнопки.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента. Отсутствие светодиода, указывающего на включение ближнего света фар, многим автолюбителям доставляет неудобства. Обусловлено это тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, понадобится аналогичная кнопка, с которой будут сняты необходимые детали. Непосредственно процесс доработки состоит из следующих шагов:

Демонтируем кнопку из панели.
Минусовой отвёрткой поддеваем клавиши, вынимаем их и видим, что светодиод изначально отсутствует.
Разбираем корпус кнопок, надавливая на защёлки отвёрткой. На этом этапе кнопки должны находиться в нажатом положении.
С запасной кнопки демонтируем пару выводов и контактов, после чего устанавливаем их в корпус дорабатываемого элемента.
Достаём плату с двумя светодиодами из запасной кнопки и заменяем ею плату с одним светодиодным элементом.
При помощи паяльника присоединяем плату к новым выводам.
Чтобы подвести питание на новые контакты, соединяем медной проволокой контакты согласно фото.
Острым ножом или отвёрткой делаем отверстие в крышке кнопки.
Собираем деталь в обратной последовательности и устанавливаем на место.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:

Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.
Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и сам комплект фар. В этом случае производится только установка ПТФ и монтаж бампера.
Приобретение комплекта из «противотуманок» и облицовочных элементов. Самый популярный и простой способ — монтаж выполняется легко и быстро, не требует крупных затрат как в финансовом плане, так и в отношении трудозатрат.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
Выход 85 должен идти непосредственно на Ш7.
К разъему Ш8 подключаются выводы 30 (к и 86 (к 1).

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

Как уже говорилось, кнопка включения ближнего света и кнопка габаритов ваз 2114 совмещены, и расположены парно. Основным их недостатком, на который указывает большинство автолюбителей, является отсутствие светодиода индикации включения на кнопке ближних фар.

Эта проблема — довольно серьезная, поскольку очень часто становится непонятно — работают фары или нет (особенно в светлое время суток). Решить ее можно, самостоятельно модернизировав кнопку.

Для начала нам потребуется вынуть основную кнопку из панели автомашины (о том, как это сделать, уже рассказывалось выше).

После того, как она извлечена и отсоединена от проводов, выполняем следующие операции:

вынимаем клавиши, поддев их плоской отверткой;
разбираем корпус кнопок, нажав на защелки отверткой (сами кнопки в этот момент обязательно должны находиться в положении «включено»);
видим, что у кнопки габаритов — два диода (подсветки и индикации), а у кнопки ближних фар — только кнопка подсветки;
снимаем пару ножек и пару контактов с кнопки-донора;
переставляем их в свободные места на рабочей кнопке;

После того, как все эти операции проделаны, останется только собрать все в обратном порядке и установить модернизированную кнопку на ее место (при монтаже важно, чтобы все мини-защелки на корпусе встали на свое место). Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля

Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Способы установки ПТФ на ВАЗ 2113, 2114, 2115
После этого останется только закрепить каждую из фар при помощи пары болтов — и их установка будет завершена.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Последовательность работ Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Спрашивайте, я на связи!

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

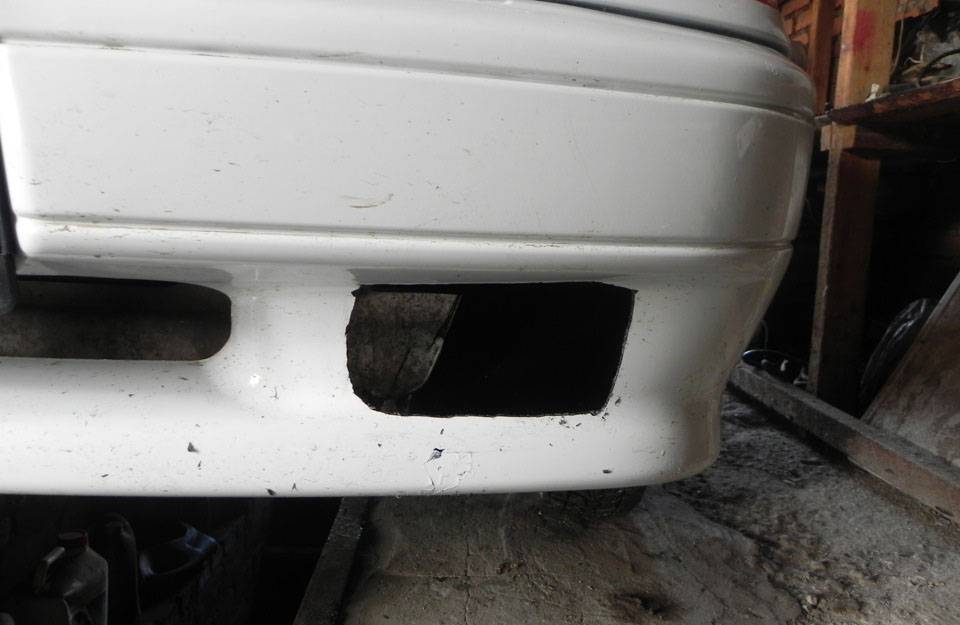

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

напильник;
дрель и свёрла;
электрический лобзик;
рулетка;
маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

фары с лампочками;
комплект проводов;
электромагнитное реле;
кнопка включения ПТФ;
стяжки и клипсы для фиксации проводов;
схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).
К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.
Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.
Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.
После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.
