Провод ПВ-3: технические характеристики, сечения, применение

Технические характеристики провода – ПВ-3

Российской промышленностью выпускается множество наименований кабельно-проводниковой продукции. Одно из них – провод ПВ-3. Рассмотрим конструктивное устройство данного провода, особенности его использования, преимущества и недостатки, прочие сопутствующие вопросы.

Кабель – ПВ-3

Расшифровка

Аббревиатура ПВ-3 означает:

• П – провод;
• В – изоляция выполнена из поливинилхлоридного материала;
• 3 – соответствующий класс гибкости.

С целью облегчения идентификации жил в процессе прокладки и выполнения соединений их изоляционное покрытие окрашено в сплошные цвета или обозначено цветными полосами:

• синий – нулевая жила;
• коричневый, обозначающий фазу 1;
• черный, маркирующий жилу фазы 2;
• серый, определяющий фазу 3;
• желто-зеленый – жила заземления;
• голубой цвет предназначен для обозначения среднего проводника;
• красный, белый, фиолетовый и другие распространенные цвета, могут характеризовать, как фазу жилы, так и другие показатели.

Конструкция

Конструктивно провод состоит из следующих элементов:

• токопроводящих жил, выполненных из меди;
• изоляционного поливинилхлоридного покрытия.

Провод может быть одно- и многожильным. Жилы состоят из цельной или нескольких скрученных медных проволочек. Многожильные кабели включают несколько изолированных одинарных жил, скрученных между собой.

Назначение и применение

Конструкция и свойства провода предусматривают возможность его применения в следующих областях:

• для подключения оборудования, работающего в условиях повышенной влажности;
• в коммуникационных системах;
• для выполнения наружной электропроводки, а также внутри жилых и нежилых помещений.

Качество и характеристики изоляционного покрытия делают возможным использование указанного материала на высоковольтном оборудовании, без опасности перегрева и замыкания.

Классификация и цена

Провод различается по следующим критериям:

• количеству жил – в пределах от 1 до 4;
• площади их поперечного сечения – от 0,5 до 120 кв. мм.

В зависимости от перечисленных особенностей, а также расценок реализующей компании, стоимость материала может составлять:

• ПВ-3 1,5 — 10 руб/м;
• ПВ-3 2,5 — 15 руб/м;
• 4 мм² — 25 руб/м;
• 6 мм² — 37 руб/м;
• 10 мм² — 65 руб/м;
• 16 мм² — 98 руб/м;
• 25 мм² — 148 руб/м;
• 35 мм² — 210 руб/м.

При покупке большой партии, цена продукции может быть снижена.

Данный материал отличается следующими техническими характеристиками, приведёнными в таблице:

Сертификат

Как выбрать

Выбор продукции осуществляется, исходя из нагрузки, подаваемой на провод, и конструктивных особенностей подключаемых устройств

Покупателю важно убедиться в отсутствии видимых дефектов и наличии документов, указывающих на соответствие материала заданным параметрам

Преимущества и недостатки провода

ПВ-3 отличают следующие положительные качества:

• высокая проводимость;
• наличие цветовой маркировки, исключающей ошибки в процессе монтажа;
• надёжность изоляционного покрытия;
• широкий спектр выбора по площади сечения;
• высокая гибкость, облегчающая прокладку;
• способность выдерживать большие нагрузки.

К недостаткам следует отнести относительно высокую стоимость, особенно для провода большого сечения, а также то, что жилы в многожильном кабеле не соединены общим изоляционным покрытием, в связи с чем такая продукция требует дополнительного крепежа.

Особенности монтажа

Провод может прокладываться следующими способами:

• открытым способом, с закреплением в отдельных местах;
• внутри шкафов и панелей;
• под землёй – в этом случае кабель должен дополнительно защищаться стальными или асбестовыми трубами, гофрированным рукавом.

Концы кабеля соединяются скрутками или пайкой, с изоляцией мест соединения

При соединении важно убедиться в правильности подбора контактов по цветовой окраске изоляционного покрытия

Производители

В РФ среди ведущих производителей ПВ-3 следующие предприятия:

• Энергокомплект МФ,
• Камский кабель,
• Промстойкабель и другие.

Конструктивные особенности позволяют широко использовать провод ПВ-3, особенно при эксплуатации в условиях повышенной влажности и высоких нагрузок.

голоса

Рейтинг статьи

Методы проверки качества продукции

При проверке любых проводников в первую очередь производят внешний осмотр, после чего составляют предварительную оценку состояния кабеля в том случае, если произведенные измерения физических величин вызвали сомнения.

При расчете электрического сопротивления проверяют качество контакта на измерительных проводах. Возможен подсчет удельного сопротивления провода: измеряют величину на определенном отрезке, после чего полученное значение рассчитывается на всю длину.

Окончательный вывод о состоянии провода складывается после заключительных лабораторных испытаний, во время которых на кабель подается ток заданной величины.

Механические и электрические параметры провода ПВ3

Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ПВ3

К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.

Итак:

Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.

Стенд для испытания провода на изгиб при низких температурах

Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.

Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С

При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля

При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Понятное дело, что цена на такой провод выше.

Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.

Электрические характеристики провода ПВ3

Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны

И при выборе провода их никак нельзя обделять своим вниманием

Итак:

Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.

Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.

Максимально допустимые сопротивления провода ПВ3

Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям

Для этого изоляцию подвергают высоковольтным испытаниям.

Основные характеристики провода ПВ3

Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.

Производственные марки кабеля

Медные кабеля, имеют разновидности:

• ПВ-3 х 2,5;
• ПВ-3 х 1,5;
• ПВ-3 х 0,75.

Выполняются с одной жилой, выполненной из меди. Имеет высокие коэффициенты прочности и гибкости. Многопроволочное строение жилы – гарантия длительно срока службы и хорошая токовая проводимость.

Изображение кабеля ПВ-3. Условные обозначения: 1 – жила токопроводящая, 2 – оболочка изоляции

Провода указанных моделей применяются в промышленном и бытовом монтаже. Они не нагреваются под воздействием тока. Также часто применяются модели:

• ПВ 3 16;
• ПВ 3 10.

Представленные модели имеет высокую прочность, лучшую проводимость и большую вариацию размеров поперечного сечения. Обзор цен по городам Российской Федерации указаны в таблице.

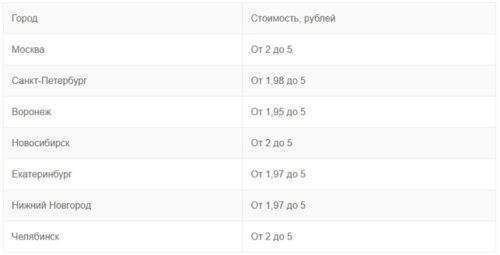

Таблица 2. Цены по регионам РФ:

Провод ПВ 6

Конструкция провода ПВ 6 представляет собой электропроводящую продукцию с шестым классом гибкости, состоящей из токопроводящей медной жилы из нескольких проволок. ПВ 6 в разрезе достигает от 16 до 120 кв.мм. по ГОСТ 22483-77.

Снаружи провод покрыт изоляционным покрытием из поливинилхлоридного пластиката, расцветки которого могут быть весьма различными: начиная от черного и заканчивая красным. Зелено-желтая расцветка, к примеру, используется, в проводах, назначением которых являются цепи заземления (чтобы снизить опасность воздействия электричества от касаний поверхности прибора или агрегата).

Сфера применения

Данный тип провода используется в самых различных сферах, таких как:

• энергетические установки;
• автомобильная электроника;
• в сетях энерго цепей;
• прокладке освещения;
• установке и монтажа электрооборудования, агрегатов, станков и механизмов.

Благодаря своей высокой гибкости и прочности шнуры вида ПВ 6 часто используются для присоединения электрических цепей. Также благодаря покрытию провода, он очень устойчив к нагреву и, в случаях замыкания, не распространяет горение.

Технические параметры

Провод ПВ 6 имеет следующие характеристики:

• вид климатического исполнения У, ХЛ и Т;
• максимальная температура нагрева жил — +70 градусов по Цельсию;
• минимальная температура для использования — — 15 градусов по Цельсию;
• радиус изгиба — 5 диаметров провода.

Влажность воздуха при 35 градусах по Цельсию (%)	100
Гарантийный срок эксплуатации (месяц)	24
Испытательное переменное напряжение 50 Герц в течение 15 минут после пребывания в воде 24 часа	2500
Максимальная рабочая температура жилы в Цельсиях	+70
Монтаж при температуре (в Цельсиях), не ниже	-15
Номинальное напряжение U0/U (Вольт)	450/750
Радиус изгиба кабелей (наружных диаметров)	10
Строительная длина (в метрах), не менее	100
Температура окружающей среды (в Цельсиях), верхний предел	+35
Температура окружающей среды (в Цельсиях), нижний предел	-50
Электрическое сопротивление изоляции, не менее (Мом*км)	1.0

Производитель устанавливает гарантийный срок на 2 года, а общий срок службы может достигать 15 лет.

Условия эксплуатации

ПВ 6, по большей степени, предназначен для заземления в защитных системах от замыканий, а также для специального применения в ремонтных работах с высокими показателями токопроводимости.

Провод весьма стойкий и гибкий. Он спокойно изгибается даже при температуре -45 градусов по Цельсию.

Вид климатического исполнения провода — УХЛ 1. Провод соответствует ТУ16.К01-34-2002.

Как выбрать провод ПВС

Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети

Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами

По крайней мере, именно так прописано в правилах ПУЭ.

Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.

Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина

Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

• Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
• Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
• Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

• Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
• Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

• Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
• Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
• Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
• После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса. Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто. В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже. Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная. В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода. Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того.

На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Описание и технические характеристики

Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.

Маркировка

На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:

• «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
• «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
• «В» – в качестве защитной изоляции используется поливинилхлорид;
• «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.

Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

Конструкция

Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.

В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.

Номинальное сечение жилы, кв. мм	Внешние габариты, высота x ширина, мм	Расчетный вес 1 км, кг
Две жилы	Три жилы	Две жилы	Три жилы
0,75	2,6×6,4	2,6×10,2	21,9	32,2
1	2,8×6,8	2,8×10,8	29,5	39,8
1,5	3,3×7,8	3,3×12,3	39,8	58
2,5	3,9×9,0	3,9×14,1	62,0	89,3
4,0	4,4×10,0	4,4×15,6	92,4	131,8

Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.

Электрические параметры

Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.

В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.

Сечение жилы, кв. мм	0,75	1,0	1,5	2,5	4,0
Активное сопротивление на 1 км (+20 гр. Цельсия), Ом	24,5	18,1	12,1	7,41	4,61
Диаметр жилы, мм	0,99	1,15	1,4	1,8	2,26
Мощность/ток, кВт/А (1 провод)	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36
2 провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34
3 провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31
4 и больше проводов	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27

Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:

• отсутствие вмятин или утолщений;
• плотность прилегания к медной жиле;
• возможность быстрого и легкого демонтажа;
• устойчивость к грибку и плесени;
• не поддерживает ли горение при одиночной прокладке.

Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.

Требования по температуре

Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:

• обычная эксплуатация – от -50 до +50;
• допустимая максимальная температура без образования дефектов – +70;
• максимальная температура без растрескивания – +150;
• длительная аварийная эксплуатация до 8 часов – +80;
• максимальная температура при коротком замыкании не более 4 секунд – +160;
• минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
• устойчивость при относительной влажности 100% – +35 гр. Цельсия.

Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы
