Прокладка кабеля, установка розеток и выключателей
Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

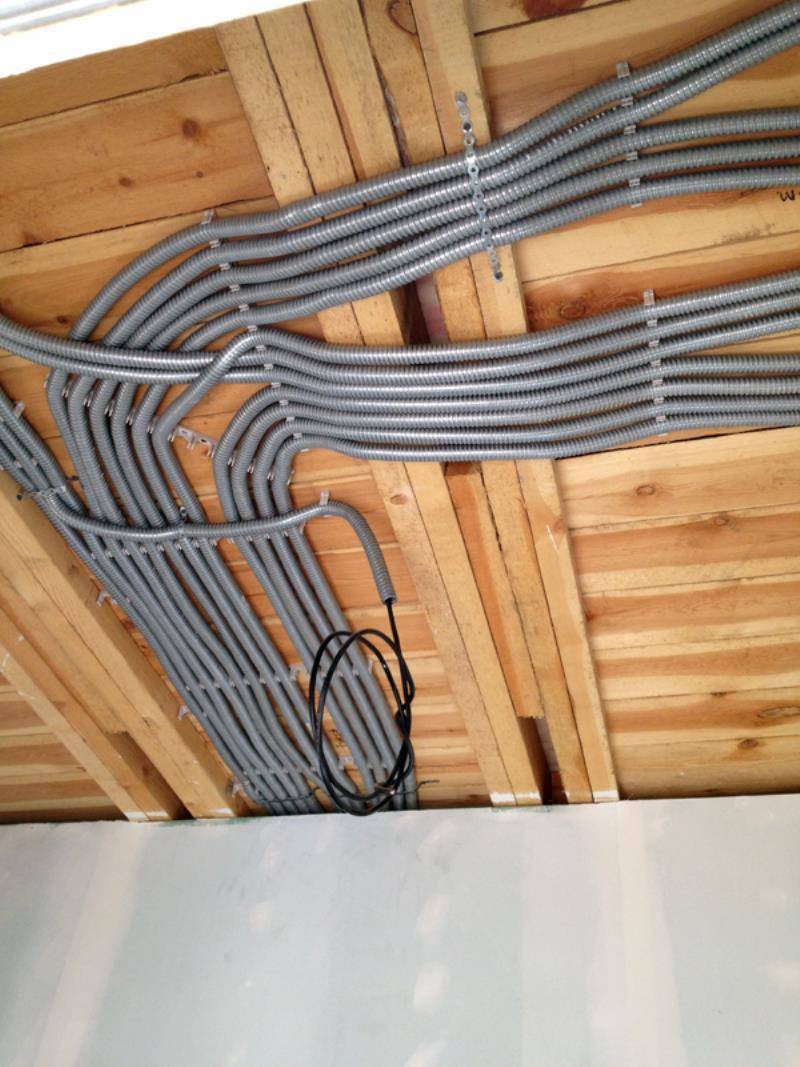

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.
Технология прокладки кабеля в трубе:
- Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.
Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.
- Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.
- Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.
Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.
Кабель канал для прокладки внешней электропроводки
Технология прокладки кабеля в кабель-канале:
- Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
- Устанавливают распределительные коробки в местах соединения кабелей.
- Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
- Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.
Этапы проектирования системы электроснабжения для деревянного дома
Даже при условии того, что древесина тщательно обработана растворами с повышенными огнезащитными свойствами, все равно существует риск воспламенения. По этой причине следует внимательно соблюдать все этапы проектирования и проведения электропроводки в доме. В первую очередь, необходимо составить схему, четко обозначающую места, где будут установлены:
- розетки;
- выключатели;
- электрощит;
- счетчик;
- распределительная коробка;
- система проводки.
Помимо этого, следует рассчитать и подготовить данные о суммарной мощности потребляемой энергии. Все данные вместе со схемой предоставляют компании, которая будет заниматься проведением электроснабжения.
Планирование работ
На данном этапе можно работать самостоятельно только в том случае, если уже имеется опыт в подобной деятельности или пригласить специалистов, которые смогут грамотно подготовиться к монтажным работам.
В плане по подготовке к проведению электроснабжения должны содержаться следующие пункты:
- пояснительная записка;
- схема электрощита;
- порядок монтажа электроустановок;
- расчеты для монтажа контура заземления;
- при наличии автономных источников энергии – расчеты по выводу электроснабжения за пределы дома;
- пакет разрешительной документации.
При планировании важно учитывать некоторые нюансы:
- электрощит должен располагаться таким образом, чтобы доступ к нему имели только взрослые, на расстоянии не менее полутора метров над землей;
- схема электроснабжения включает не только источники электричества, расположенные в доме, а также освещение на всем участке;
- в коридорах можно использовать проходные выключатели, а в остальных помещениях – обычные с двумя или тремя клавишами. Высота от пола – не менее 90 см.
Ознакомление с требованиями к электропроводке
Прежде чем приступать к монтажу, необходимо изучить нормы и правила подключения электроснабжения. Необходимую информацию можно найти в ПУЭ и СНиП.
Некоторые ключевые моменты по предотвращению риска возгорания дома:
- У медных проводов лучшая проводимость и прочность. Несмотря на высокую стоимость – это наиболее оптимальный вариант для деревянных домов.
- Для того, чтобы провода прослужили дольше и не было риска короткого замыкания из-за скопления конденсата, они должны помещаться в пластиковые коробы или металлические трубы.
- Места, в которых коробы или трубы соединяются, надо обязательно герметизировать.
- Сечение кабеля должно с точностью соответствовать токовой нагрузке.
- Не следует экономить на материалах и изделиях.
Подготовка к монтажу
Опираясь на схему электроснабжения в доме, можно составлять смету и рассчитывать, какие инструменты пригодятся и какое количество материалов придется приобрести.
Для монтажа необходим следующий набор инструментов:
- нож;
- плоскогубцы;
- отвертки;
- молоток;
- индикатор напряжения, и т.д.
На инструментах должны быть изолированные ручки. Работы проводятся в резиновых перчатках и обуви на резиновой подошве.
Для монтажа электропроводки могут понадобиться следующие материалы:
- розетки и выключатели накладного типа;
- распределительные коробки для соединения проводов;
- трехжильный провод;
- электрощит;
- электросчетчик;
- изоляционные материалы;
- металлические трубы;
- саморезы, и т.д.
Электропроводка в стиле ретро в доме из дерева
Некоторых увлекает стилизованный дизайн в духе начала двадцатого века, когда все провода в домах были проложены по стеклянным или керамическим изоляторам.
Декоративная электропроводка в стиле «ретро» в деревянном доме изготавливается из медных проводов с резиновой изоляцией, покрытой хлопчатобумажной оболочкой.
Изоляторы, похожие на маленькие гирьки для весов, трудно найти в продаже, но можно купить в китайских интернет- магазинах (дешево) или на блошином рынке (дорого, но настоящие раритеты).
При монтаже изоляторы крепятся к стенам и потолку через 0,5 м. Выключатели в те времена были поворотного типа.
Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности
Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.
Нюансы монтажа скрытой проводки в деревянном доме
Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:
- коронка по дереву;
- дрель;
- крепежные скобы (клипсы) по размеру гофры;
- саморезы.
Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.
При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия
Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.
Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.
В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.
При наружной проводки в деревянном доме можно использовать трубы ПВХ
Монтаж открытой проводки в деревянном доме – плюсы и минусы
Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.
Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.
А это пример ретро проводки в деревянном доме
Монтаж ретро-проводки в деревянных домах – особенности работы
В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.
В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.
При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
Составление схемы электропроводки
Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.
Электрическая
Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.
Структурная и функциональная
Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.
Монтажная
Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.
Необходимые материалы для ретро проводки
Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.
Кабели (провода)
Декоративные проводники имеют следующие характеристики:
- Материал — медь.
- Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
- Сечение — 0,75, 1,5 и 2,5 кв. мм.
- Число жил — 2 или 3.
- Форма — витые.
В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):
- 0,75 — 2,9;
- 1,5 — 4,4;
- 2,5 — 6.
Крупнейшие российские производители:
- Фабрика электротоваров «Гусевъ».
- Villaris (российско-испанское совместное предприятие).
- Bironi.
- Gemini Electro.
Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.
Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах
На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид
Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.
Российские провода не уступают в качестве импортным, но стоят намного дешевле.
Изоляторы
Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.
Изоляторы (их часто называют роликами) изготавливают из следующих материалов:
- керамика (самый распространенный вариант);
- негорючая пластмасса (наиболее дешевые).
Разброс геометрических параметров (мм):
- диаметр цилиндрической части — 18-22;
- высота — 18-24.
Цвет подбирают в зависимости от замысла дизайнера. Есть 3 варианта:
- В тон стен.
- Такой же, как у проводов.
- Нейтральный белый.
Особую группу составляют ролики с орнаментом.
Розетки, выключатели и распаечные коробки
Используют изделия для наружной установки (накладные). Из российских компаний наиболее широкий ассортимент фурнитуры в стиле ретро предлагает «Гусевъ». Есть модели с уникальной росписью в традиционных русских стилях (гжель, хохлома и др.).
За рубежом подобную продукцию производят LLinas, Aldo Bernardi, Thomas. Их розетки и выключатели отличают высокие качество и цена. Китайские изделия обходятся дешевле, но их надежность низкая.
Винтажная фурнитура стоит относительно дорого. В нейтрально оформленном интерьере, где имеются лишь некоторые элементы лофта или кантри, целесообразнее применить традиционные электроточки. Изделия классического исполнения есть в коллекциях Legrand, Schneider Electric и др.
Другие элементы
Для создания завершенной композиции производители предлагают следующие ретро компоненты:
- Патроны.
- Подрозетники.
- Кабельные проходы.
- Клеммные колодки из керамики.
- Лампы, люстры.
Срытая проводка
Есть возможность в деревянном доме провести и скрытую проводку. Процесс этот сложный и связан с проведением обязательных защитных мероприятий. Сам монтаж начинается с высверливания на деревянных плоскостях, по которым будет производиться прокладка электрического кабеля, штроб (канавок). Их глубина должна быть больше, чем внешний диаметр металлических труб, в которые впоследствии провод должен быть уложен.
Штробить деревянные стены надо с помощью фрезерной пилы, которую устанавливают на болгарку. Трубы крепятся или хомутами, или пластинами, которые устанавливаются поперек штробы и закрепляются саморезами. В принципе, все это сделать даже своими руками несложно. Здесь присутствует другое требование. Внутреннее пространство труб надо обязательно заполнить огнеупорным материалом. К примеру, асбестом или специальной пеной. Можно воспользоваться и цементным раствором. Как показывает практика, сделать это непросто.
Если уж совсем строго подходить к требованиям правильного монтажа электрических сетей в металлическом корпусе, то саму трубу надо обязательно заземлить. Хотя по причине большого количества труб заземлением мастера проводят редко. Ведь придется заземлять каждый участок отдельно.
Устройство штробы в стене под электропроводку
Как видите, монтаж электропроводки в деревянном доме – это достаточно большое количество технологий. Какую из них выбрать, решать должен заказчик. Но если ставится вопрос именно открытого типа укладки проводов, то придется учитывать и мнение дизайнера. Вписать в дизайн интерьера комнат трубы или пластиковые короба иногда затруднительно. Поэтому без профессионала здесь не обойтись.
Розетки и осветительное оборудование
В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.
Открытая электропроводка является более безопасной
Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.
Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Распределительный щит для эл проводки в деревянном доме
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Кабеля, розетки и другая аппаратура
Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).
Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!
Таблица выбора сечения провода.
Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):
Видео №1.
Видео №2.
1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.
2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.
Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!
Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.
Подготавливаем проект проводки: учитываем важные моменты
Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.
Выполняем план проводки
Разработка плана проводки производится в несколько шагов:
- Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники и прочие приборы, которым необходим подвод электричества.
- На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
- Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
- В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.
Так будет выглядеть примерный план электропроводки в деревянном доме
Определяем мощность электроприборов
В техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.
Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.
Таблица мощности некоторых приборов
Выбираем оптимальный кабель: материал и сечение
Правильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.
Таблица соотношения мощности и сечения
Калькулятор расчета сечения кабеля по мощности и длине
Наиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.
Правильно подобранный кабель исключает возможность возгорания
Выбираем вводный автомат
Правильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.
Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.
От вида проводки будет зависеть тип выключателя
Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.
Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.
Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.
Оптимально подобранный автомат будет справляться за различными рода нагрузками
Ретро электропроводка в деревянном доме плюсы и минусы
Минусы использования ретро проводки:
# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.
#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».
#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.
Когда необходимо сделать проходной выключатель.
А теперь пройдемся по плюсам:
- Это конечно же соответствие ретро проводки нормам и правилам монтажа.
- В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
- В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
- Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
- Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.
Особенности при монтаже:
Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.
При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.
Фиксация провода на крайних изоляторах.
Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.
Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.
Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.
