Как сделать проводку в каркасном доме

Подготовительные работы

Сначала важно определить, какой будет проводка в каркасном доме, правила планирования допускают наружную (по стенам) и внутреннюю (между планками обрешетки). При составлении схемы необходимо определиться:

  • со способом подсоединения электропроводки в доме к магистральным линиям;
  • местом установки электрощита;
  • количеством розеток и выключателей, для этого рассматривают варианты расстановки мебели, место нахождения бытовой техники.

УЗО, автоматы на каждую из линий подбирают по суммарной нагрузке, складывают силовое потребление в ваттах светильников и электроприборов, плюс 20% запас мощности. Схема рисуется от руки, с представителями электросетей ее не показывают.


Каркасный дом электропроводка своими руками.

Планировка проводки


Подобная планировка поможет определиться и с количеством необходимых материалов Работы по электрификации начинаются с планирования. Составить схему нужно на бумаге или в компьютерном варианте.

Чертежи должны включать в себя следующую информацию:

  • крыша и несущие конструкции;
  • входные и межкомнатные двери;
  • окна;
  • водопроводные, канализационные и газовые трубы;
  • ввод кабеля в дом;
  • распределительный щиток;
  • заземление;
  • пакетники;
  • выключатели;
  • розетки;
  • осветительные приборы;
  • бытовая техника;
  • прохождение проводки;
  • распределительные коробки.

По количеству потребителей нужно подсчитать нагрузку по каждому помещению и для здания в целом. Это поможет определиться с типом и мощностью вводных автоматов.

В обязательном порядке нужно составить пошаговый план, в котором будет расписана последовательность проведения всех мероприятий. Эта бумага позволит избежать ошибок, так как все действия будут выполняться в точной и продуманной последовательности.

Заземление

Проводка в доме без заземления не допускается, оно призвано минимизировать вероятность удара током при эксплуатации электроприборов. Лучше ставить 3-х полюсные розетки с заземляющим кабелем-контактом, который соединяется с заземляющей жилой с контуром.

Заземляющий контур: схема

По сути – это металлические штыри (электроды), установленные по вершинам равностороннего треугольника, начерченного на земле. Они свариваются между собой проволокой-катанкой.

Такой контур делают обязательно с учетом токопроводности почвы около дома. Он должен быть обследован и разрешен обслуживающей организацией и проверен в лаборатории.

Наружная проводка

Наружный тип электропроводки очень просто сделать в каркасном доме самому

Важно лишь определиться, какой из вариантов вы будете реализовывать

Открытый кабель

Для этого типа проводки приобретают специальный жесткий кабель, который имеет двойную или тройную изоляцию из негорючих веществ. Для закрепления проводов к стенам используют особенные скобы. Также между кабелем и стеной предусматривают металлическую или асбестовую подложку, ширина которой должна быть на 2 см больше, чем у кабеля.

Такой способ проводки электричества считается самым дешевым и надежным, но декоративность у него очень низкая. Особенно это ощущается при одновременном расположении рядом нескольких проводов. Но если сделать ретро-дизайн интерьера или выбрать стиль лофт, недостаток превратится достоинство.

Электротехнические трубы

Если выбрана наружная прокладка проводов, можно их размещать не только открытым способом, но и спрятать в электротехнические трубы из гофры. Для их изготовления используют особые негорючие материалы, которые стойко выдерживают температуру.

В одну трубу можно завести несколько проводов, а закрепляют всю конструкцию к стене специальными клипсами. Благодаря этому проводка не занимает много места и становится более безопасной. Она не повреждается при эксплуатации. Но у трубы менее приятный внешний вид. К тому же, на ней будет скапливаться много пыли, грязи.

Полезное: Водоснабжение каркасного дома

Кабель-каналы

Этот защитный элемент имеет более приятный внешний вид, чем гофрированные трубы. Сегодня производители делают эти элементы разноцветными, чтобы можно было их сочетать с разными вариантами интерьера. Но кабель-каналы идеально ровные, поэтому делают заметной кривизну кривизна стен и потолка в доме. Однако каркасных домах кривые стены встречаются крайне редко, поэтому указанный недостаток для подобных конструкций несущественен.

Выглядят кабель-каналы как короба из пластика. Их закрепляют в стене или на потолке на клей либо закручивают на саморезы. Чтобы эти короба были надежными и защищали проводку от огня, для их производства применяют пластик, выдерживающий пламя и высокую температуру.

Можно приобрести кабель-канал различной ширины, в зависимости от надобности. Сначала укладывают проводники в пластиковые каналы, а затем закрывают их крышками с фиксаторами.

Существенный недостаток кабель-каналов в том, что при возможной усадке каркасного дома они начинают трескаться. Тогда приходится переделывать проводку и менять ее основные элементы. Но преимущество в том, что это один из самых дешевых способов, а собирается электропроводка очень быстро и просто.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

  • скрытый или внутренний;
  • наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

  • с использование пожаробезопасных гофротруб;
  • в каналах из ПВХ;
  • с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

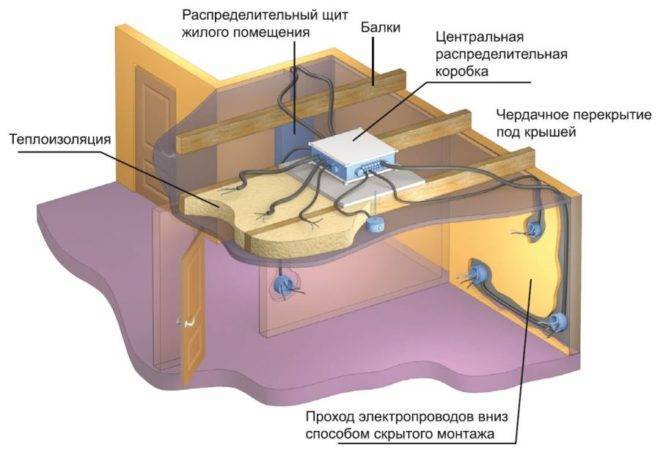

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

  • не портит внешний вид интерьера дома;
  • защищена от случайного внешнего воздействия;
  • не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

  • финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
  • затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
  • невозможно внешним осмотром определить состояние заложенного электрического кабеля;
  • вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

  • осуществление доступной проверки состояния электрокабеля;
  • простота ремонта или замены вышедших из строя деталей электроцепи;
  • доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

  • существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
  • осуществление особых требований по прокладке электропроводов.

Особенности скрытого монтажа электрических кабелей

Правила скрытого монтажа нужно знать не для того, чтобы самостоятельно сделать всю работу. Понимание основных ее нюансов поможет проконтролировать действия электрика и избежать негативных последствий его «мастерства». Имеющаяся информация может понадобиться экстренным службам при возникновении чрезвычайной ситуации.

Полезное: Отопление каркасного дома

Чего делать категорически нельзя

На основании положений нормативных технических документов выделяют три запрета в работе.

  1. Нельзя выполнять прокладку кабелей вплотную к деревянным поверхностям. Запрет распространяется даже на те случаи, когда их изолируют в пластиковом коробе, канале или гофре. Такая изоляция пожароопасна и подвержена повреждению грызунами.
  2. Нельзя прокладывать кабели по деревянным поверхностям в металлических рукавах. При коротком замыкании их стенки перегорают.
  3. Нельзя прятать распределительные коробки за стеновой обшивкой. К ним нужен свободный доступ в любое время – для устранения неполадок, профилактического осмотра.

Подробная информация для специалистов содержится в большом количестве нормативных технических документов. Это ГОСТы, СНиПы, Правила устройства электроустановок, Правила технической эксплуатации электроустановок потребителей.

Правила прокладки скрытой проводки

Для безопасной прокладки скрытой электропроводки в каркасном доме придерживаются ряда правил. Они касаются выбора изолирующих материалов и непосредственно монтажных работ.

  • Схему прокладки кабелей разрабатывают так, чтобы количество их изгибов было минимальным. Для этого есть 3D-программы, учитывающие конструкцию дома, нужные расстояния и иные параметры.
  • Силовые линии прокладывают параллельно одной из стен, чтобы облегчить замену проводки в дальнейшем.
  • Для обеспечения пожарной безопасности провода помещают в металлические трубы или короба – стальные, медные. Допустимо использование ПВХ-гофры и коробов, но только по несгораемому материалу. Для этого между пластиком и древесиной прокладывают штукатурку, алебастр, цемент.
  • Кабель должен занимать не более 40% пространства в трубе или коробе.

Обратите внимание! Для скрытого монтажа используют кабели с тройной изоляцией. Нельзя заменять их ПУНП – проводом универсальным плоским

Какой тип проводки выбрать


В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.

В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.

Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.

Оптимальное сечение провода для различных направлений:

  • верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
  • розетки в жилых комнатах — 2,5 мм²;
  • мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².

Проводка внутренняя

Самый главный нормативный документ электрика – ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутренняя проводка (её ещё по-другому называют скрытой) в деревянных домах должна выполняться в металлических трубах. Так как каркасные домостроения выполняются из дерева, это требование необходимо соблюдать и для них. Представляете себе, в какие финансовые затраты может вылиться такое количество труб и их монтаж?

Можно применять металлические рукава или короба, однако если деньги позволяют, всё-таки используйте трубы. Эти вспомогательные средства должны иметь толщину стенок от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не прогорела. Желательно чтобы трубы внутри были прокрашены или оцинкованы, это защитит стенки от ржавчины. Пример на видео:

Естественно, что на пути прокладки кабеля будут встречаться изгибы и повороты, в этих местах трубы следует соединять с помощью сварки или резьбы. Очень удобно использовать медные трубы, они легко гнутся, однако это слишком дорого.

Чтобы не повредить изоляционный слой кабеля, на концах трубы монтируют пластиковые втулки.

Такой монтаж выполняют ещё на этапе строительства, к тому же, как видите, он достаточно затратный и в плане финансов, и в плане труда, времени и сил. Поэтому самый правильный выбор для каркасного дома всё-таки наружная электропроводка.

Выбор материалов и безопасность


Соединение медных проводов сваркой При подборе кабелей и приборов предпочтение следует отдавать качественной продукции, на которую продавцы могут предоставить сертификат соответствия. От этого зависит срок службы коммуникаций и безопасность людей.

Для подводки к дому можно использовать кабель с толстыми алюминиевыми жилами, норма для внутренней прокладки — медная проводка. Еще в процессе проектирования необходимо предусматривать установку трехжильного кабеля, в котором одна жила (желто-зеленая) предусмотрена для заземления. Следует покупать кабели, безопасные в пожарном отношении. Для коммутации следует использовать шины с медными или латунными сердечниками.

Особенности скрытого монтажа электрических кабелей

Правила скрытого монтажа нужно знать не для того, чтобы самостоятельно сделать всю работу. Понимание основных ее нюансов поможет проконтролировать действия электрика и избежать негативных последствий его «мастерства». Имеющаяся информация может понадобиться экстренным службам при возникновении чрезвычайной ситуации.

Чего делать категорически нельзя

На основании положений нормативных технических документов выделяют три запрета в работе.

  1. Нельзя выполнять прокладку кабелей вплотную к деревянным поверхностям. Запрет распространяется даже на те случаи, когда их изолируют в пластиковом коробе, канале или гофре. Такая изоляция пожароопасна и подвержена повреждению грызунами.
  2. Нельзя прокладывать кабели по деревянным поверхностям в металлических рукавах. При коротком замыкании их стенки перегорают.
  3. Нельзя прятать распределительные коробки за стеновой обшивкой. К ним нужен свободный доступ в любое время – для устранения неполадок, профилактического осмотра.

Подробная информация для специалистов содержится в большом количестве нормативных технических документов. Это ГОСТы, СНиПы, Правила устройства электроустановок, Правила технической эксплуатации электроустановок потребителей.

Правила прокладки скрытой проводки

Для безопасной прокладки скрытой электропроводки в каркасном доме придерживаются ряда правил. Они касаются выбора изолирующих материалов и непосредственно монтажных работ.

  • Схему прокладки кабелей разрабатывают так, чтобы количество их изгибов было минимальным. Для этого есть 3D-программы, учитывающие конструкцию дома, нужные расстояния и иные параметры.
  • Силовые линии прокладывают параллельно одной из стен, чтобы облегчить замену проводки в дальнейшем.
  • Для обеспечения пожарной безопасности провода помещают в металлические трубы или короба – стальные, медные. Допустимо использование ПВХ-гофры и коробов, но только по несгораемому материалу. Для этого между пластиком и древесиной прокладывают штукатурку, алебастр, цемент.
  • Кабель должен занимать не более 40% пространства в трубе или коробе.

Обратите внимание! Для скрытого монтажа используют кабели с тройной изоляцией. Нельзя заменять их ПУНП – проводом универсальным плоским

Ввод силового кабеля в дом

Для подключения дома к магистрали электроснабжения используют провод с увеличенным сечением (подбирается с учетом мощности потребителей с запасом не менее 20-25%). Вне зависимости от способа прокладки кабель подсоединяется через опломбированный сбытовой компанией прибор учета, смонтированный в защитном контейнере. Следует предусмотреть автоматический выключатель, позволяющий обесточить весь дом в случае аварии или на время ремонта внутренней проводки.

Прокладка по воздуху

Воздушная линия строится на базе алюминиевого несущего кабеля СИП, который прокладывается по столбам. Внутри провода проходит стальной трос, обеспечивающий необходимую прочность магистрали. Для крепления троса на стене предусматривают металлические кольца, а кабель вводят в помещение через наклоненный вниз (для защиты от проникновения конденсата и осадков) гофрированный рукав.

Прокладка в земле

Владельцу здания необходимо правильно выкопать траншею, которая должна защитить кабель от грунтовых вод и перегрузок из-за смещения почвы. Следует предусмотреть предупредительные маркировки, указывающие на линию прокладки провода. Технология отличается увеличенной себестоимостью, но предотвращает обрыв провода падающими деревьями, налипшим мокрым снегом или порывами ветра.

Пожаро- и электробезопасность деревянного дома

Загорится ли деревянной дом от одной искорки — вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрообразование в электроустановочных изделиях — розетках и выключателях. Для решения этой электротехнической задачки необходимо при организации системы электроснабжения загородного дома использовать высококачественную продукцию ведущих производителей (АВВ, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия нередко приобретаются по остаточному принципу. Низкие цены и приемлемый дизайн — вот основные критерии выбора. О пожаро- и электробезопасности задумываются в последнюю очередь. А ведь именно эти показатели определяют качество электроустановочной продукции.

Пылевлагозащищённые электроустановочные изделия для наружного монтажа

В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика — прекрасный диэлектрик, не горит и к тому же дёшево стоит. Но у неё есть один серьёзный минус — хрупкость. Под действием температурно-динамических нагрузок (периодическое нагревание и остывание при включении и выключении прибора) фарфоровый механизм покрывается трещинами и может даже лопнуть. Закреплённые на нём токоведущие части приобретают подвижность. В результате возникает неплотность контакта, что, в свою очередь, приводит к образованию искр и даже дуги утечки с характерным ярким свечением.

Розетка на керамическом основании

На деревянные стены следует монтировать розетки и выключатели с механизмом, изготовленным из термостойкого пластика. Такая основа хорошо воспринимает динамические воздействия и со временем не деформируется.

Розетки на пластиковом основании, подвергнутые воздействию открытого огня а) Основание из обычного пластика б) Основание из термостойкого пластика

К сожалению, на рынке присутствуют розетки и выключатели, изготовленные из дешёвого пластика. Бывает так, что при аварийном нагреве из розеток начинает капать расплавленное основание. Вместе с тем изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130 °С без изменения геометрии. К тому же при выборе розеток и выключателей предпочтение следует отдавать продукции с надёжными винтовыми или пружинными зажимами.

Система электроснабжения загородного дома и участка должна быть организована в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. Защита от поражения электрическим током», «Рекомендациями по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений» и др. Приведём лишь некоторые положения:

  • При устройстве наружной сети, ввод электрокабеля в строение осуществляется от воздушной линии электропередачи. Прокладка проводов в трубах в земле не допускается.
  • Расстояние от проводов ответвления до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными участками. Наименьшее расстояние от проводов ввода в дом до земли должно быть не менее 2,75 м. Наружные контуры электросети не должны пересекать проезжую часть владения.
  • Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8 -1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на прокладках из непроводящего материала.

Электроустановочные изделия «Дачный этюд» и пылевлагозащищённые электроустановочные изделия

Предварительные работы и все, что потребуется

Существует два способа провести электропроводку в помещении: поверх стен (открытый способ) и закрытым методом (когда провода маскируются внутри стен). Но какой бы вы вариант не выбрали, вам потребуются некоторые знания и соблюдение правил электротехники. Для осуществления всех работ вам потребуется:

  • Дрель;
  • Шуруповерт;
  • Рулетка;
  • Кусачки;
  • Уровень;
  • Нож.

Приобретать требуемый материал нужно только после составления плана прокладки проводов. Для этого, при помощи рулетки, замеряем все помещения. Имея все данные, составляем схему дома с уточнением всех размеров на плане. На схеме ставим отметки, где будет устанавливаться та или иная электрическая точка, в расчет берется все: и розетка, и выключатели, светильники, и даже сам щиток. С учетом европейских стандартов, которые используются теперь и у нас, выключатели располагаем на высоте 90 см, в то время, как розетки устанавливаются на высоте 30 см.

Необходимо быть предельно внимательным к расчету требуемого количества проводов. Опираясь на составленную схему, высчитываем необходимую длину проводов и для запаса накидываем еще несколько метров. Для проводки, установленной снаружи, больше подойдет кабель цилиндрический ПВС, обладающий парной изоляцией, с медной гибкой проволокой. Для внутренних коммуникаций предпочтение стоит отдать трехжильным проводам ВВГ или же NYM.

Проводка в каркасных домах применяется трехжильная. С приблизительным сечением проводов для включателей 1,5 мм2, для розеток – 2,5 мм2, а вот для электробойлера или электроплиты сечение уже от 4 до 6 мм2.

Для большей безопасности кабель требуется дополнительно заизолировать, используя для этого или гофрированную трубу, или кабель-пеналы, которые по длине должны быть не короче проводов. Кроме самого кабеля, вам потребуется:

  1. Электрощиток с наличием следующих устройств: выключатель УЗО и автоматы для каждой группы точек;
  2. Розетки и выключатели, соответствующие вашим вкусовым предпочтениям;
  3. Коробки распределительные;
  4. Клипсы, саморезы и другие элементы крепежа.

После того, как план составлен, если после всех проверок вы поняли, что изменений больше вноситься не будет, можно приступать к разметке помещения. Для этого вам потребуется уровень и рулетка. Не отклоняясь от схемы, отмечаем маркером или карандашом места установки электрических точек, а также место установки электрощита и распред-коробок. Дальнейшие подготовительные работы заключаются в пробивании стен, подготовке мест крепления светильников, розеток и выключателей.

Технические особенности монтажа электропроводки в частном доме

При прокладке электропроводки важно следовать действующим правилам монтажа, эффективно распределять нагрузки по группам, а также устанавливать приборы электрозащиты. Нужно не только правильно подобрать тип кабеля и уложить его, но и грамотно организовать электрическую сеть, чтобы обеспечить максимальный уровень электро- и пожаробезопасности

Какой провод использовать для деревянного дома

Для монтажа проводки следует использовать провода с негорючей изоляцией. Сечение жил подбирается согласно расчётным нагрузкам подключаемого электрооборудования. В Таблице 2 приведены данные по выбору диаметра проводов в зависимости от мощности нагрузки и тока потребления.

Таблица 2. Выбор сечения кабеля одно- или трёхфазной сети для всех типов укладки.

Сечение кабеля, мм2

Открытая укладка

Скрытая укладка

Ток, А

Мощность однофазной сети, кВтМощность трёхфазной сети, кВтТок, АОднофазная сеть

Трёхфазная сеть

1,0

173,76,4143,05,3

1,5

235,08,7153,35,7

2,5

306,611,0214,67,9

4,0

419,015,0275,9

10,0

6,05011,019,0347,4

12,0

10,08017,030,05011,0

19,0

16,010022,038,08017,0

30,0

Технические особенности монтажа скрытой электропроводки

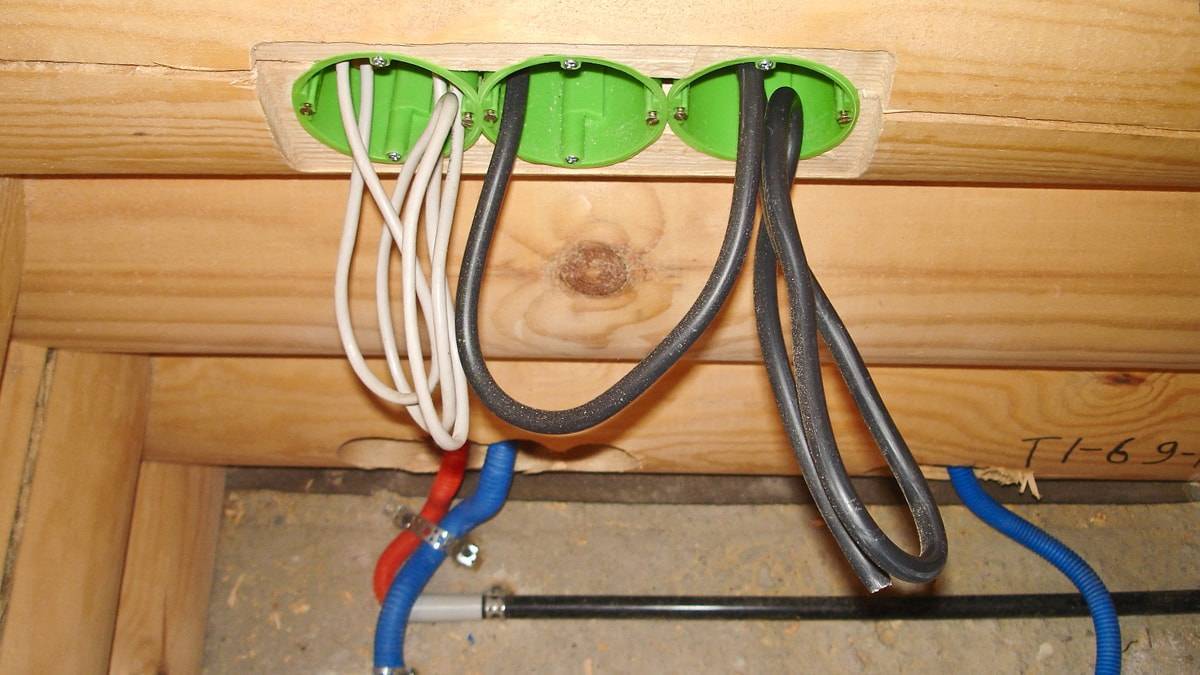

Вариант монтажа скрытой проводки. Оцилиндрованное бревно.

Для скрытого монтажа кабелей применяют оцинкованные или нержавеющие трубки с последующей отделкой штукатуркой. Стыки и соединения требуют тщательной герметизации. Основные технические требования:

  • занимаемый кабелями объём внутри труб не должен превышать 50%, нужно оставлять свободное пространство для удобства замены без демонтажа каналов;
  • концы труб перед распределительными коробками следует защищать пластиковыми насадками, чтобы исключить повреждение проводки;
  • необходимо обеспечить удобный доступ к распределительным коробам;
  • прокладка труб должна выполняться с уклоном 2-3°на погонный метр, чтобы внутри них не скапливался конденсат.

Допустима ли гофра для электропроводки в деревянном доме

Монтаж кабеля в гофре

Поскольку укладка металлической трубы представляет собой весьма трудоёмкую задачу, допускается использование металлической герметичной гофры обычной или с ПВХ покрытием для эксплуатации внутри помещений с высокой влажностью (кухня, ванна). В качестве соединений нужно использовать специальные муфты, обеспечивающие защиту, аналогичную цельной гофре.

Гофра не отличается длительным сроком службы и достаточным уровнем прочности, поэтому надо следить за её состоянием и проводить своевременную замену.

Монтаж проводки в брусовом доме

Монтаж электропроводки в брусовом доме выполняется так:

  1. Создание схемы прокладки кабеля и электросети.

  1. Организация ввода кабеля в дом.

  1. Подготовка в бетонном основании каналов для кабелей.

  1. Высверливание в стенах отверстий для розеток, распределительных коробов и выключателей, а также штробление вертикальных каналов для проводов под освещение.

Штроба для кабеля освещения.

5. Последовательная прокладка кабеля внутри гофрированной трубы с подводкой к электрощитку.

Подсоединение проводов к распределительному щитку.

6. Разводка проводов по дому.

Кабель проведён к розетке и уложен в штробу для подключения системы освещения.

7. Тестирование, устранение неполадок.Все кабели укладывают параллельно несущим конструкциям. Каждую разводку выполняют под углом 90°.

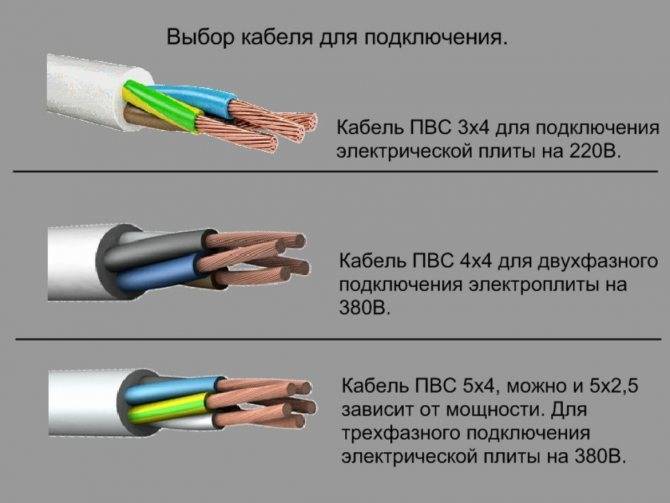

Какой кабель лучше для деревянного дома

В деревянном доме укладывают медножильный кабель, имеющий такую маркировку:

  • Н — обозначает, что провод не воспламеняется и не горит;
  • Г — изоляция проводов не распространяет дым.

При выборе конкретного кабеля важно, чтобы его сечение было подобрано с запасом, согласно проведённым расчётам электронагрузки

Также стоит обращать внимание на соответствие стандартам ГОСТ, а не ТУ, так как последние не гарантируют постоянство сечения провода по всей длине и химический состав изоляционной оплётки

Оптимальным вариантом является кабель с маркировкой ВВГнг, ВВГнг-LS для открытой укладки или ВВГнг(П) для скрытой под отделку штукатуркой.

Планирование

Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.

При планировании учитывают два важнейших момента:

  1. Планировку самого дома;
  2. Необходимую мощность сети.

Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.

Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.

Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.

От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.

Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.

Распределительный щиток

Распределительный щит из металла или пластика располагается около точки ввода магистрального кабеля в помещение и содержит:

  • опломбированный счетчик;
  • пакетные выключатели;
  • автоматические предохранители;
  • устройства защиты УЗО;
  • дополнительные элементы.

Щиток предназначен для распределения электроэнергии между комнатами в каркасном доме и установки защитных и аварийных приспособлений. Элементы крепятся на специальных DIN-рейках, предусматривается шина для коммутации заземления, которая подключается к металлической конструкции, расположенной в грунте с внешней стороны дома. Если щиток находится на улице, то рекомендуется установить на крышку замок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
