Как правильно сделать электрику в ванной комнате

Безопасность при эксплуатации розеток

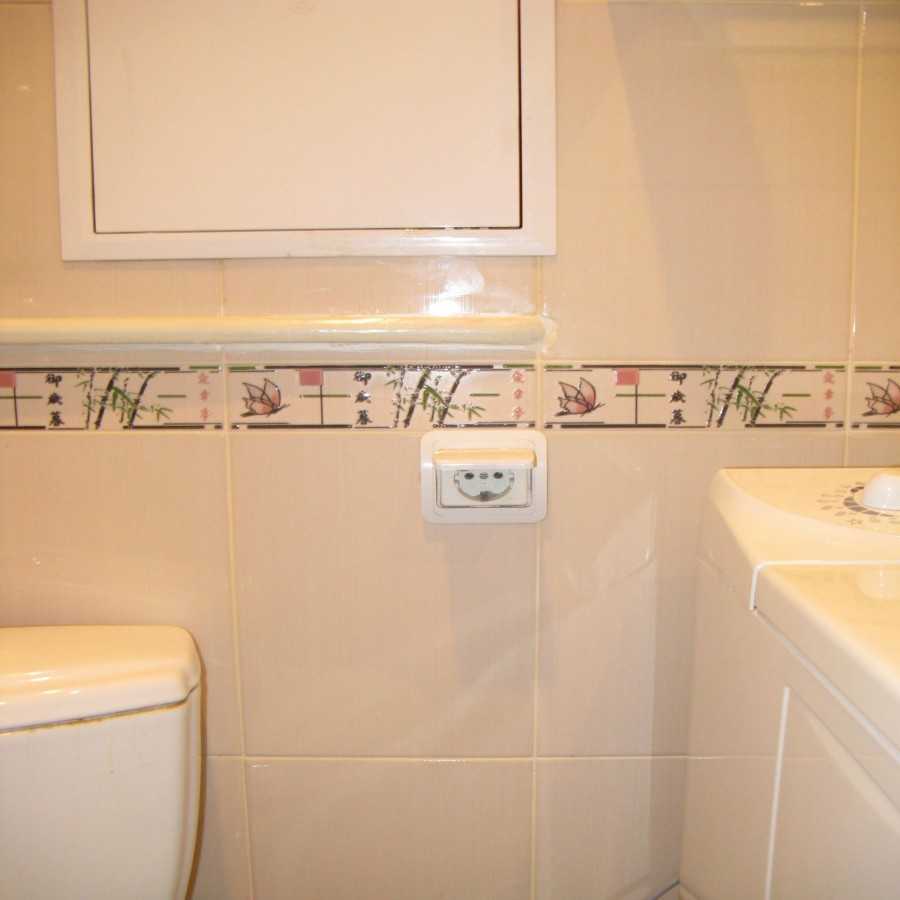

Безопасные розетки для ванной

Нужно ли устанавливать автомат для ванной? Конечно. Такие устройства, представляющие собой коммутационные аппараты низкого вольтажа, необходимы для того, чтобы отключать электросеть, подключенную после автомата, защищая ее, таким образом, от коротких замыканий и перегрузок. Однако сам по себе автомат не защищает от утечки тока.

Как сделать электропроводку в ванной более безопасной? Для надежного пользования розетками и электроинструментом нужно учесть два момента во время электромонтажа:

Для ванной можно устанавливать лишь розетки закрытого типа.
Для розеток нужно поставить УЗО.

Нужно определиться с тем, какое УЗО поставить в ванную. Обычно в эту комнату устанавливают УЗО на 10 ма. Однако он может иметь ложные срабатывания, например, от перегрева фена. Поэтому ещё одним вариантом может стать дифференциальный автомат, то есть УЗО, в котором есть автомат. Такое УЗО рассчитано на 25 ма и менее чувствительно к ложным срабатываниям.

Какая розетка для ванной комнаты подойдет? Требования к монтажу во влажных помещениях и установка

УЗО и автомат (или группу автоматов для ванной) устанавливают в специальном щитке либо внутри ванной, либо за её пределами. Лучше, когда такой щиток встроен в стену, а не просто повешен на ней.

Электрика в ванной своими руками: принципы монтажа электропроводки

Принципов, которые позволят обеспечить безопасный монтаж электропроводки в ванной, не так уж и много – всего два, но придерживаться их нужно в обязательном порядке. Вы должны понимать, что отклонение от этих канонов может быть чревато серьезными последствиями.

Никаких соединений и распределительных коробок внутри этого помещения быть не должно. Как бы тщательно вы ни изолировали соединения, как бы капитально вы их ни пропаивали и ни прятали в герметичные коробочки, все равно со временем к оголенным жилам проникает влага. Для начала она просто окислит контакты, а потом и даст дорогу электрическому току на влажные поверхности. Это нужно понимать – даже на заре электрификации распределительные коробки размещали за пределами ванной комнаты. Можно сказать даже больше – сами провода тянули со стороны коридора или других прилегающих помещений и лишь только в месте установки электроприборов их проводили сквозь стену.
Правильное распределение нагрузок. Согласитесь, на сегодняшний день в ванных комнатах используется большое количество оборудования – если раньше в ванную подводился только свет, то сейчас туда проводят и розетки, и просто кабели для подключения довольно мощного оборудования такого, как стиральные машины, джакузи, водонагревательные баки и прочее. Их нужно уметь правильно включить в цепь – электрика в ванной должна подсоединяться по принципу распределения нагрузок. Делается это так: в распределительном щитке устанавливается ряд автоматических выключателей, перед которыми в обязательном порядке ставится УЗО. Все автоматы подключаются по параллельной схеме, а УЗО включается в эту цепь последовательно. Дальше к каждому автомату подсоединяется отдельная группа потребителей. К одному подсоединяется освещение, к другому стиральная машина, к третьему водонагревательный бак, к четвертому джакузи и к пятому все бытовые розетки. Главное понять, что каждый отдельно взятый потребитель электроэнергии мощностью более 1,5кВт должен иметь свой индивидуальный автоматический выключатель.

Естественно, не забываем и о принципах подключения и элементах защиты, которые были описаны выше. Без них решение вопроса, как провести проводку в ванной, будет неправильным.

Нюансы монтажа электрики в ванной комнате вы можете увидеть в видео.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
Не следует применять проводники в металлических оболочках.
Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
Категорически запрещается монтаж проводов над печью.
В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
Обязательно используйте защитное зануление.

Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Подготовка к штроблению

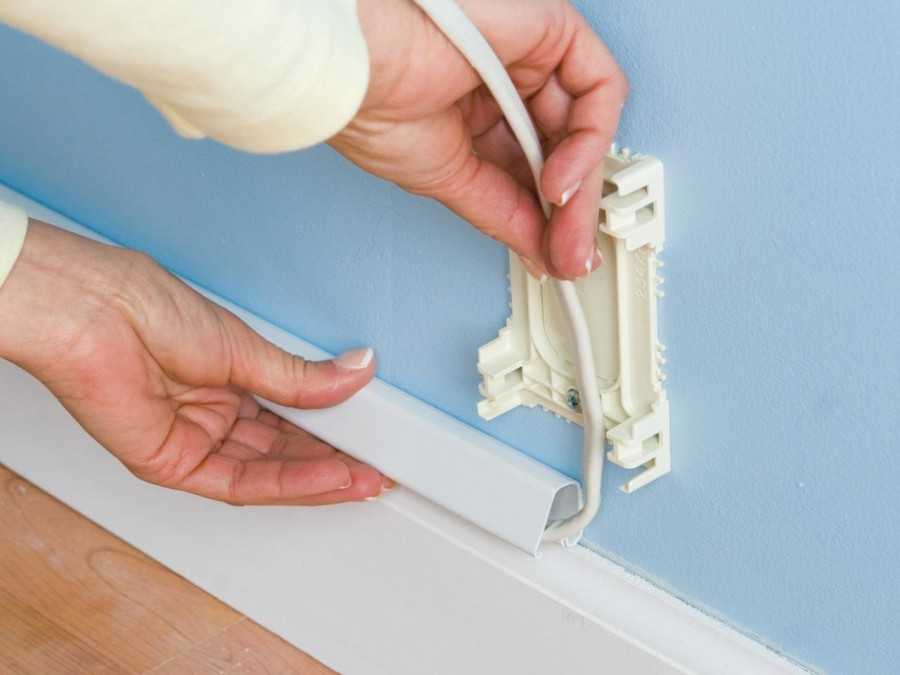

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Заземление, УЗО и дифавтомат

Ванная комната, как уже было отмечено выше – помещение весьма «хитрое» с точки зрения электробезопасности. Вероятность смертельного поражения электрическим током здесь намного выше, чем в других помещениях, и именно по этой причине хотя бы розеточные линии обязательно должны защищаться УЗО. А для корректной работы УЗО необходимо наличие работоспособного заземляющего контура – «земли».

Один из вариантов заземления в ванной.

В частных и современных многоквартирных домах с этим особых проблем практически никогда не возникает. В новых многоэтажках электропроводка сразу делается с раздельными проводниками N и PE – то есть возможность подключения к контуру заземления имеется. Следует только учитывать один нюанс: в ванной комнате должна быть установлена планка СУП (системы уравнивания потенциалов).

Конструктивно она представляет собой небольшую металлическую пластину с несколькими контактами (в самом примитивном случае – наваренные на нее болты М6 с гайками), к которой подключаются заземляющие проводники от КАЖДОГО крупного металлического предмета в ванной комнате, в том числе – и непосредственно ванны. Единственное исключение – электросушилка, у которой наружная поверхность подключается к заземлению через сетевой шнур.

Простейшая коробка уравнивания потенциалов.

Значительно сложнее дело с заземлением обстоит в квартирах старого жилого фонда – в соответствии с нормативами времен постройки таких домов в них монтировалась электропроводка с «занулением» — физическим объединением «нулевого» (N) и «земляного» (PE) проводников в общедомовом ВРУ. В подъездных щитках и, тем более, квартирах заземления нет, и самостоятельно его устроить без капитального ремонта всего подъезда крайне сложно, особенно если квартира расположена выше второго этажа.

Единственный доступный вариант защиты в таких ситуациях – использование вместо УЗО дифференциального автоматического выключателя. Такой автомат, как и УЗО, срабатывает при появлении в линии тока утечки, однако при этом ему не требуется наличия действующего контура заземления. Минус этой замены – дифавтомат менее чувствителен и работает «грубее» специализированного устройства защитного отключения; однако в подавляющем большинстве случаев такая замена вполне оправдана и является единственным выходом из положения.

Модульное устройство защитного отключения.

Дифференциальный автомат.

Выбор номинала УЗО – задача не самая простая для дилетанта, поскольку ее решение требует хотя бы минимальных знаний основ электротехники и понимания принципов работы модульных защитных автоматов. Тем не менее, она вполне решаема, если руководствоваться несколькими несложными правилами:

модульные УЗО делятся на несколько групп, каждая из которых срабатывает от определенного номинала тока утечки;
для защиты бытовых электроприборов и домашней электропроводки предназначены автоматы групы AB (предпочтительнее, но дороже) и AC (более доступны, но могут непредсказуемо срабатывать при включении в защищаемую линию оборудования с импульсным блоком питания);
устройства защитного отключения могут срабатывать на одну из стандартных величин тока утечки (или, если по-научному, номинального дифференциального тока) – 10, 30 или 100 мА, для защиты ванной следует использовать 10-миллиамперные устройства;
УЗО не способно, как обычный автоматический выключатель, обесточивать защищаемую линию при определенной величине тока в ней, однако каждое устройство защитного отключения рассчитано на определенную величину тока, при которой оно способно работать длительное время без ущерба для своего технического «здоровья». Максимальный ток УЗО, должен быть равен, либо больше сумме всех автоматов на одной линии с УЗО.

Обычная схема включения УЗО. Величина номинального тока утечки УЗО определяется следующим образом: при суммарной потребляемой мощности включенных в защищенные линии электроприборов не более 3,5 кВт устройство защиты должно быть рассчитано на 10 мА, при мощности больше 3,5 кВт – на 30 мА. Но следует помнить – для помещений с повышенной влажностью 30-миллиамперный ток утечки считается все же потенциально опасным, поэтому лучше изыскивать возможность обходиться «десятками».

Все эти правила справедливы и при подборе дифференциальных автоматов, отличающихся от УЗО функциональностью, но аналогичных по техническим характеристикам.

Этапы монтажа

Вся работа делится на несколько этапов.

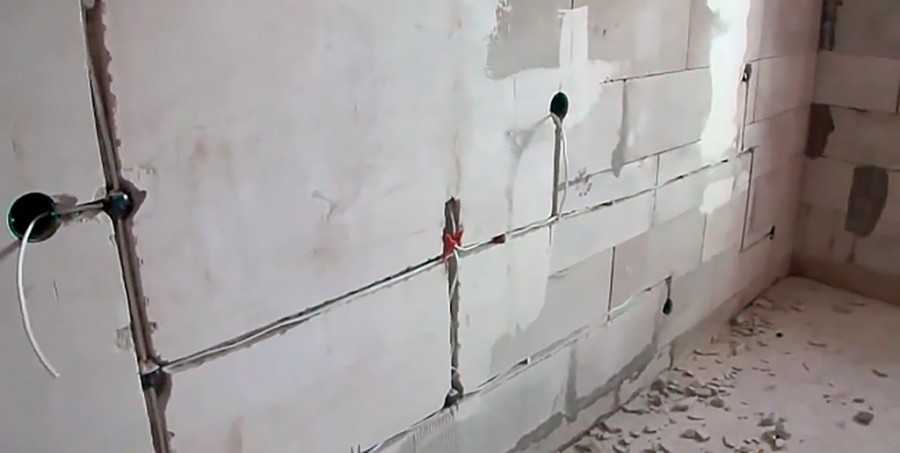

Следуя составленной схеме, штроборезом в стенах прорезаются штробы (канавки).

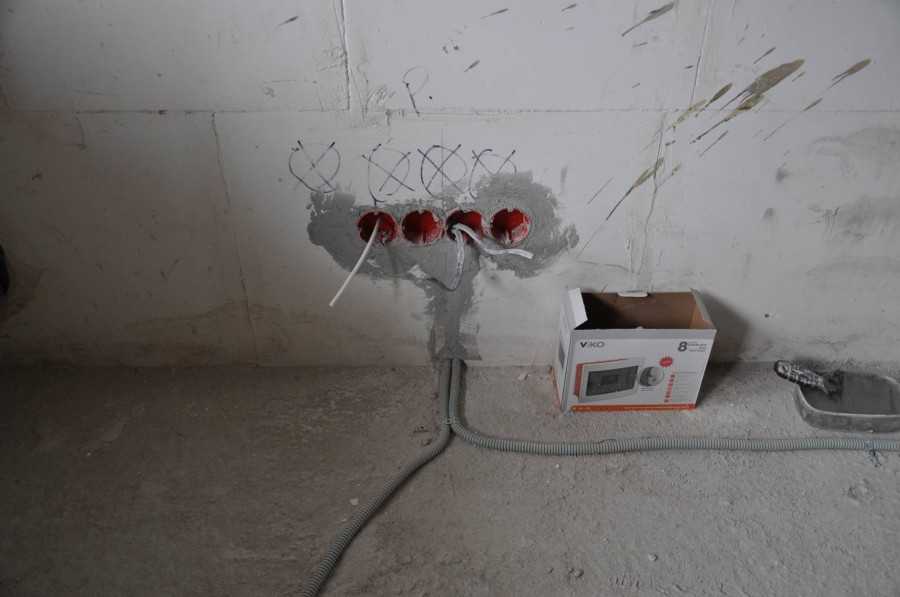

В точках расположения выключателей и розеток устраиваются углубления соответствующего диаметра и глубины. Для этих целей оптимально воспользоваться дрелью с 68-мм коронкой.
Подрозетники вставляются в получившиеся отверстия. Фиксируют их с помощью цементного раствора.

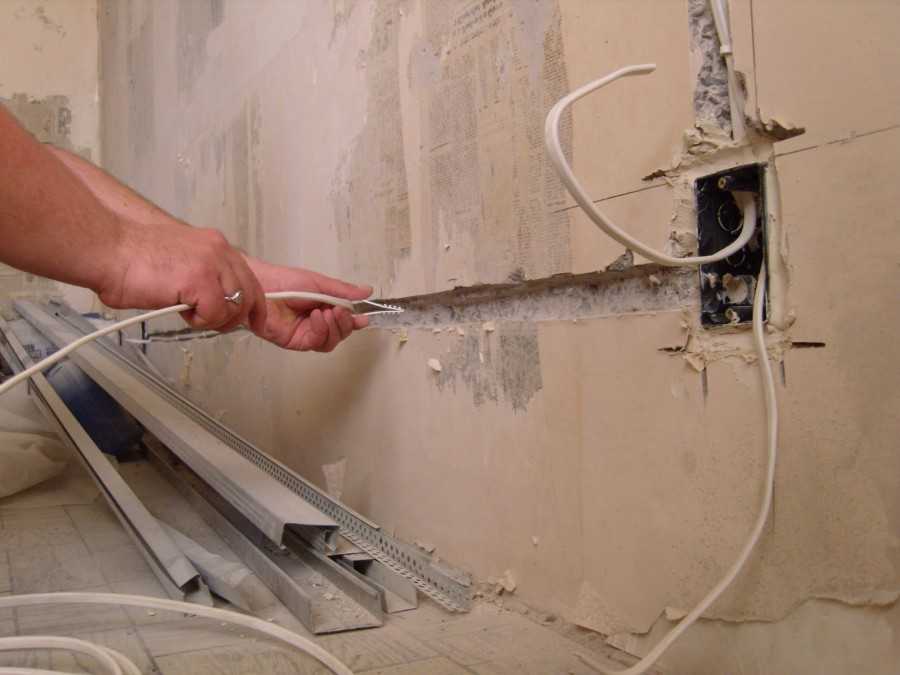

По штробам раскладываются кабели. Для их фиксации можно воспользоваться прихватками из раствора, устраиваемыми через каждые 20 см. однако более надежным креплением является пластиковый дюбель.

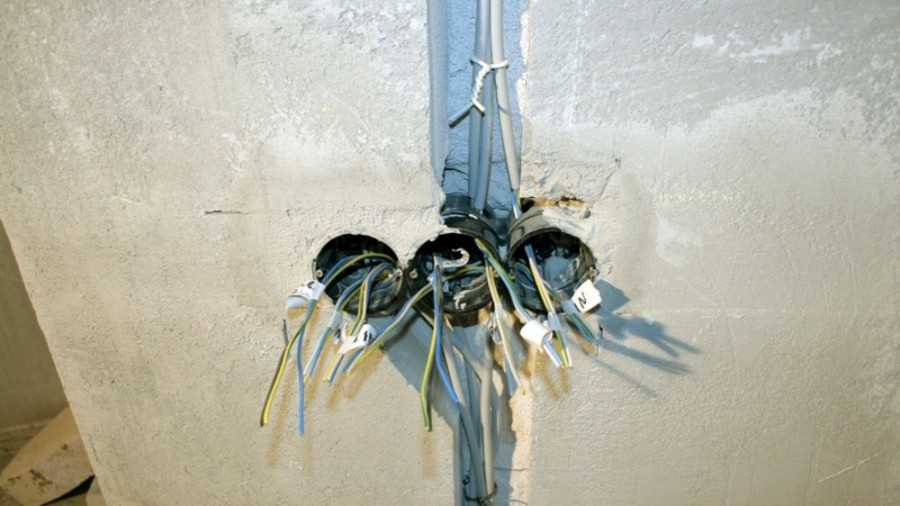

Концы кабелей на 1 см очищаются и продеваются в подрозетники. Желательно заводить кабель на несколько большую длину, чем это необходимо. Тем самым будет обеспечен некоторый запас провода для вероятного ремонта в будущем.
Электропроводка прозванивается на предмет короткого замыкания.
В электрощите устанавливаются защитные автоматы и УЗО.

Видео – Монтаж электропроводки в ванной комнате (подробный отчет)

Теперь можно приступать к дальнейшему ремонту ванной комнаты.

Устройство электропроводки требует крайне вдумчивого подхода. Безответственно выполненный монтаж легко может привести к поражению электрическим током. Однако стоит заблаговременно изучить все нюансы работы электроустановочных приборов во влажном воздухе, и риски полностью исчезают. Кроме того, необходимо пользоваться только влагозащищенными устройствами. Непосредственно же монтажные работы не представляют из себя чего-то невероятно сложного и вполне доступны любому домашнему мастеру.

Меры предосторожности

Приступая к монтажным работам, обязательно обесточьте помещение, пользуйтесь только исправными инструментами, средствами защиты от травм, используйте строительные перчатки и очки.

Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)
Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала
Как правильно сделать скрутку проводов? Как сделать надежное и безопасное соединение своими руками (155 фото)

Если вы не чувствуете полной уверенности в качественном выполнении этих работ, то в этом случае лучше воспользоваться услугами квалифицированного специалиста.

Пошаговый монтаж проводки ванной

Для начала нужно составить схему расположения проводки, прикинув расположение сантехнических аксессуаров, стиральной машины, бойлера, а соответственно розеток, приборов освещения и выключателей, подсчитать количество расходных материалов, мощность всех предполагаемых приспособлений, потребляющих электрический ток и соответственно выбрать сечение кабеля. Помните, в ванной нужно предусмотреть не менее 2-3 розеток.

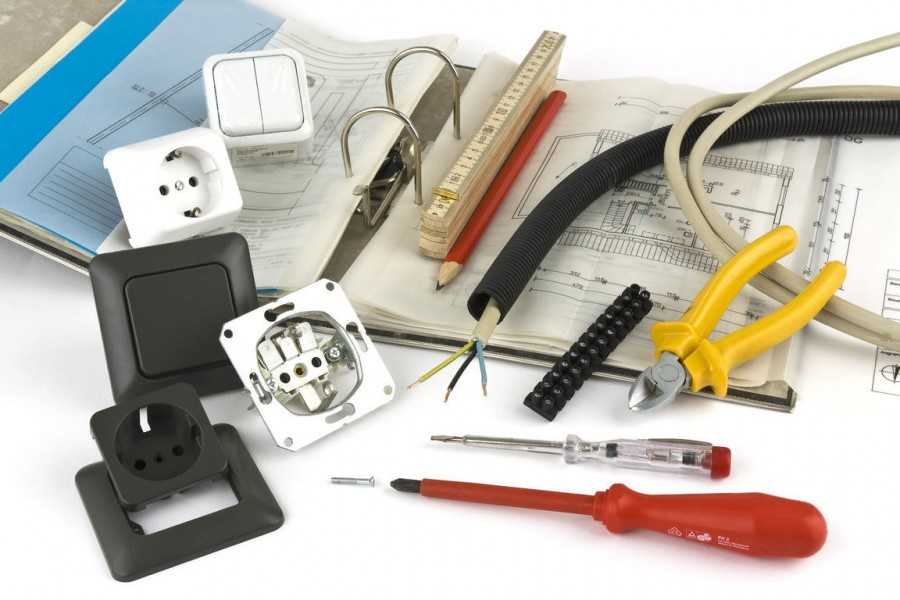

К подготовительным работам относится и подготовка инструментов. Для того чтобы проложить электролинии в ванной комнате своими силами необходимо иметь болгарку, перфоратор, зубило и молоток, карандаш, уровень, рулетку, отвертки, крепежные аксессуары.

Материалы лучше приобретать качественные, у надёжных и проверенных производителей. Электрические элементы должны быть влагозащищенные, розетки по возможности с крышками, кабель с алюминиевым, но лучше медным проводником и изоляцией из ПВХ.

Далее согласно схеме, необходимо сделать разметку стен помещения: нанести с помощью карандаша, рулетки и уровня на стену места расположения будущих приборов строго вертикально и строго горизонтально, нарисовать между ними линии.

Когда в ванной имеется декоративное оформление, то проводку можно располагать в полости между ним и стеной. Если такового нет, нужно штробить.

С помощью болгарки, перфоратора на месте прочерченных линий делается штроба, подходящая по размеру для размещения кабелей. Расстояние между каждым должно быть не менее 10 см.

Штроба пробивается с учетом места для гофротрубы, если наличие таковой предполагается, корректируется и выравнивается при помощи молотка и зубила. При использовании двух последних инструментов, пользуйтесь очками, во избежание повреждения глаз осколками и пылью.

В готовое отверстие укладывается кабель и закрепляется дюбелями с хомутами каждые 50 см или прихватывается раствором каждые 20-30 см. Подрозетники и выключатели фиксируются на стене с помощью цементного или гипсового раствора.

При выводе кабеля под осветительные и электрические аксессуары не забывайте оставлять запас около 15 см.

После того как раствор схватится можно монтировать сердцевины розеток и выключателей, устанавливать УЗО и автоматы.

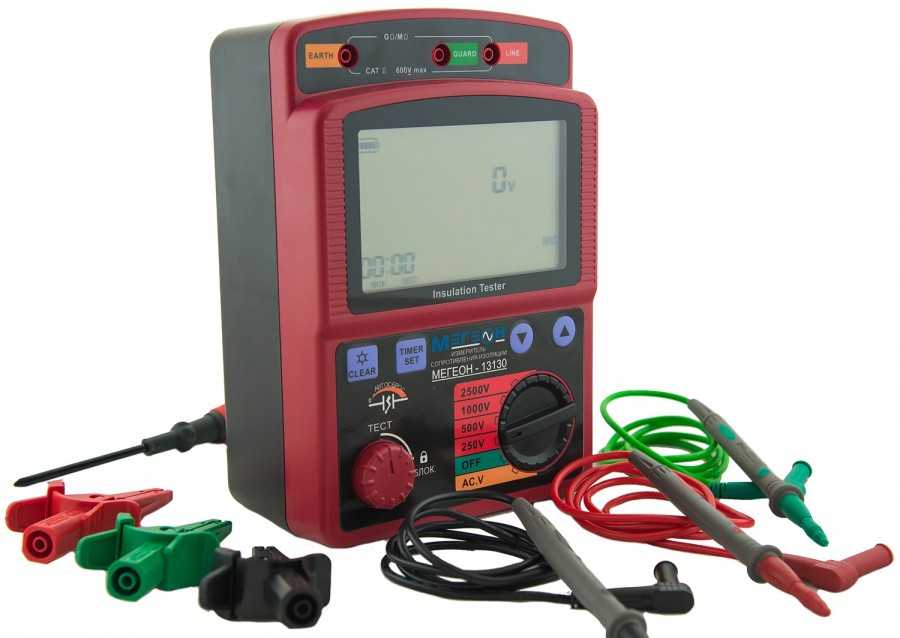

Когда разводка готова, ее работоспособность стоит проверить с помощью мегомметра. Если все в порядке, осталось только оштукатурить и облицевать стены.

Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников
Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы
Термоусадка для проводов: все виды и характеристики. Подробное описание как выбрать и использовать термоусадку

Фотографии и видеоролики монтажа проводки в ванной, справочные материалы и советы специалистов помогут вам в успешном проведении работ.

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Инструкция по монтажу

Шаг 1 – Создаем схему

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

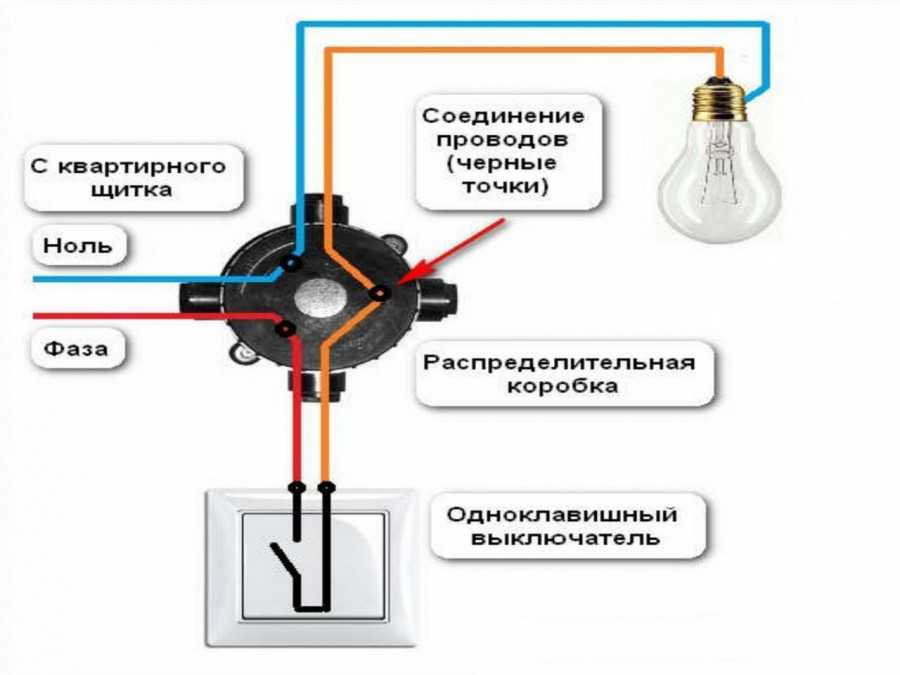

Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

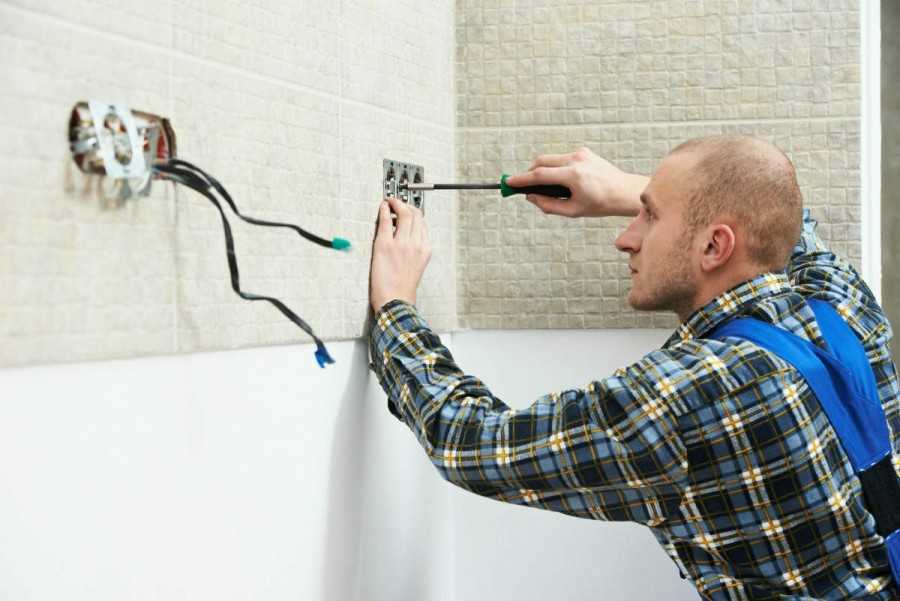

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места

Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE. Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами

Вот и вся технология электромонтажных работ

Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

входного кабеля;
линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Это интересно: Можно ли подключить проходной выключатель на вытяжку в душе?

Прокладка кабеля и подрозетников

Предварительно надо с максимальной точностью определить места расположения электрических точек, затем обозначить, линиями на стенах, пути прокладки кабеля, принцип вертикальной – горизонтальной прокладки соблюдается.

Кабель должен укладываться за декоративной отделкой ванной. Штробление и размер штробы должен быть с учетом размера гофрированного рукава.

После того, как кабель проложен, он замазывается гипсовым/алебастровым раствором.

Далее устанавливаются подрозетники, таким образом, чтобы они входили на всю свою глубину и их край совпадал с поверхностью лицевой отделки. Крепятся они также раствором алебастра.
