Устанавливаем и подключаем накопительный бак
На входной трубе накопительного бака для частного дома необходимо установить поплавковый кран. Также нужно подумать о переливной трубе на случай поломки поплавкового крана. Она застрахует систему от переполнения жидкостью.
Важно! При условии, что вода берётся из вашего собственного источника, посредством насоса, позаботьтесь о поплавковом выключателе. На входе в накопительный бак для частной постройки необходимо поставить фильтр
Они бывают трёх видов:
На входе в накопительный бак для частной постройки необходимо поставить фильтр. Они бывают трёх видов:
- центробежные,
- циклонные,
- сетчатые.
Пожалуй, наилучшим вариантом для накопительного резервуара частного дома является именно сетчатый фильтр. Его цена относительно невелика, а эффективности более чем достаточно, чтобы очистить не особо загрязнённую воду. Остальные два вида нужны тогда, когда жидкость имеет высокий уровень загрязнения.
Заполнять бак лучше всего через рассеиватель
Данная мера предосторожности позволит предотвратить поднятие осадка и его попадание в водопровод. Сверху в накопительную конструкцию врезается труба
Она будет выполнять роль вентиляции.
Важно! Отверстие трубы должно быть направлено вниз, при этом нужно закрепить специальную сеточку, чтобы предотвратить попадание мусора внутрь системы. Основную роль при подключении системы водоснабжения частного дома с накопительным баком играет насос
Именно он отвечают за доставку воды конечному потребителю
Основную роль при подключении системы водоснабжения частного дома с накопительным баком играет насос. Именно он отвечают за доставку воды конечному потребителю.
Важно! Всасывающий трубопровод должен иметь обратный клапан. Он устанавливается на ведущем к дому трубопроводе
Безусловно, при подключении не обойтись без столь важных элементов системы водоснабжения частного дома с накопительным баком, как:
- датчик уровня воды,
- поплавковый выключатель,
- реле защиты.
Все эти элементы в системе водоснабжения частного дома должны быть идеально скомбинированы друг с другом, и тогда всё будет работать отлично.
К трубопроводу насос подключается посредством армированного шланга. Чаще всего наружный диаметр трубы составляет 32 мм, но возможны и исключения. Трубопровод идёт к накопителю.
В некоторых случаях в частных домах, накопительные баки устанавливаются между перекрытиями. В таких случаях нужен настил из крепких досок. Это позволит максимально равномерно распределить нагрузку.
Виды мембранных баков
Различают два вида расширительных мембранных резервуаров:
- С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.
- Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.
Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

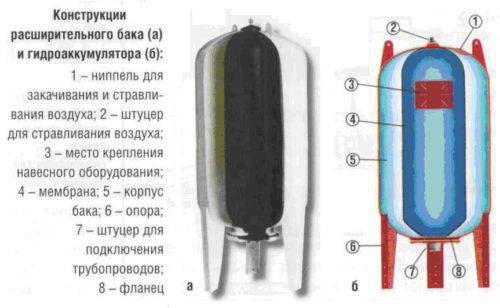

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.
Расширительную емкость устанавливают рядом с котлом отопления
Виды мембранных баков
Различают два вида расширительных мембранных резервуаров:
С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.
Мембрана для гидроаккумулятора
Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.
Разновидности устройств
Мембранный накопитель
Различают ГА по месту расположения. Крупные емкости обычно ставят на чердаке частного дома или выше распределительного узла, чтобы сила гравитации воздействовала на жидкость, и она самотеком поступала в трубу. Есть модели гидроаккумуляторов, которые можно устанавливать в любом месте системы, даже ниже уровня водозабора. Процесс поступления жидкости в дом регулируется датчиками и не зависит от гравитации. Древний аналог емкости – водонапорная башня.
Одна из разновидностей ГА не предусматривает наличия внутри бака ничего, кроме воды и воздуха. Количество воздушной смеси нужно постоянно контролировать. Это не очень удобно, поэтому производители выпускают мембранные или баллонные модели.
Мембранные ГА
Внутри гидроаккумулятора расположена резиновая мембрана. По одну ее сторону находится жидкость, по другую – воздушная смесь. Поступление воды внутрь происходит до определенного момента, это зависит от настроек давления. По мере заполнения водного отсека воздух сжимается. Как только давление достигает критического уровня, срабатывает датчик и насос выключается. При открывании крана сначала расходуется жидкость из гидробака. Когда давление понижается, срабатывают нижние настройки и оборудование запускается снова.
Баллонные ГА
Баллонный гидроаккумулятор
Баллонные модели имеют внутри резиновую емкость, горловина которой герметично соединена с входным патрубком. Жидкость, поступающая внутрь, не контактирует со стенками емкости, а полностью находится в резиновой груше. Вторая половина бака заполнена сжатым воздухом. Далее принцип действия баллонного гидроаккумулятора повторяет мембранный способ регулировки включения и выключения насоса. Баки объемом свыше 100 литров имеют специальный клапан, через который можно периодически стравливать воздушную смесь.
Горизонтальные и вертикальные модели
Горизонтальное и вертикальное исполнение гидроаккумуляторов существует только для удобства пользования. Если емкость будет установлена в небольшой ванной комнате, лучше купить вертикальную модель, которая займет место до потолка. Есть специальные крепления, позволяющие монтировать ее к стене. Горизонтальные модели устойчивее, но требуют больше места. Их обычно ставят в подвалах или технических помещениях. Имеют ножки и отверстия для фиксации в полу.
Выполнение установки расширительного бака
Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.
Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.
Чем хороши в хозяйстве очень большие расширительные баки?
Привожу абстрактный пример. У нас бак 100 литров полного объема. Накачиваем его одним баром. Включение насоса ставим на 3 бара, а выключение на 4. При этом в баке минимальный остаток воды будет больше полбака (более 50 литров). Работать наш бак будет на диапазоне где-то 12 литров. То есть насос включается каждые полторы минуты. Я думаю, что насос выдержит такой ритм, но зато мы получаем супер комфортный водопровод, в котором горячая вода в душе не «гуляет» у нас за счет изменения давления. Имею ввиду довольно распространенный случай, когда горячая вода остывает с уменьшением давления в водопроводе, а потом опять горячеет по мере работы насоса на повышение давления.
Виды
Для удобства системы и экономии пространства в продаже представлены три вида данных устройств:
- напольный;
- навесной;
- плоский.
Замечание специалиста: выбирая между видами расширительных баков, помните, что только напольный имеет сменную мембрану.
Что именно добавляет расширительный бак в систему:
- увеличение запаса воды;
- отведение определенного объема воды в процессе нагрева;
- стабилизация давления;
- увеличение периодичности запуска насоса из-за резерва жидкости;
- при гидравлическом ударе система останется целой;
- на случай автоматизированного пожаротушения бак оснащен емкостью для жидкости;
- при отключении электричества подача воды будет сохранена.
Настройка давления бака в системе водоснабжения
Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.
Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:
- Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
- Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
- Фиксируют давление воздуха в расширительном баке при помощи манометра.
- В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.
При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.
Ошибки, возникающие при установке
Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:
- Плохое качество требуемых инструментов или их отсутствие.
- Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
- Установка расширителя в недоступном месте.
- Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
- Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.
Функции, назначение, виды
Место установки — в приямке или в доме
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
- Создать небольшой запас воды на случай отсутствия электроэнергии.
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Виды
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Принцип работы гироаккумулятора с мембраной в виде груши
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Строение гидроаккумулятора большого размера
Как устроен гидробак и для чего нужен в системе водоснабжения
Гидробак, мембранный бак или гидроаккумулятор – это названия одного устройства, представляющего собой герметичную металлическую емкость. Внутри нее встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана прикреплена к корпусу гидробака с помощью фланца с патрубком и делит емкость на две части. Одна из частей заполнена водой, вторая – воздухом или азотом. Если гидробак планируется установить в бытовой системе водоснабжения, то приобретают устройства, заполненные воздухом. Для промышленного использования в гидроаккумулятор закачивают азот.
С увеличением объема воды в емкости воздушная часть, соответственно, уменьшается, что приводит к повышению давления в системе подачи воды. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.
Для изготовления бака используется металл, однако причин для образования очагов коррозии нет. Дело в том, что от контакта с водой металл защищен мембраной, которая изготовлена из высокопрочного резинового бутила. Этот материал также обладает высокой устойчивостью к воздействию микроорганизмов, что способствует поддержанию качественных характеристик воды в соответствии с санитарными и гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим видом резины никак не влияет на вкусовые свойства воды.
В мембранный отсек вода поступает через специальный патрубок, который оснащен резьбовым соединением идеальный вариант предполагает наличие одинакового диаметра у напорного патрубка и соединительного выхода трубопровода. В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопроводной системы.
Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Накачивание воздуха в предназначенный отсек выполняется с помощью обычного автомобильного ниппеля. Также через это приспособление осуществляется стравливание избыточного количества воздушной массы. Закачивать воздух можно с помощью компактного автомобильного или простого велосипедного насоса.
Конструкция устроена таким образом, что мембрана не имеет возможности порваться под напором поступающей в нее воды. Дело в том, что сжатый воздух внутри гидробака оказывает сопротивление этому напору и препятствует ее деформации или разрыву. Следует отметить, что сжатый воздух позволяет выполнить регулировку давления, перед тем как подключить гидроаккумулятор. В целом, регулировка гидрофора не представляет каких либо сложностей.
Рассматривая устройство мембранного бака, можно выделить несколько основных узлов:
- Корпус, изготовленный из металла.
- Мембрана, выполненная из высокопрочной резины.
- Фланец, оснащенный клапаном.
- Ниппель для закачивания или стравливания воздуха.
- Ножки.
- Платформа для установки насоса.
Зная устройство оборудования, можно самостоятельно решить проблему, как правильно подключить гидроаккумулятор для водоснабжения.
Принцип работы приспособления
Расширительный бак является частью простейших систем отопления, работающих согласно законов физики. Когда перемещение жидкости по трубам, радиаторам осуществляется самотеком, энергию для этого обеспечивает перепад давления.
В противном случае наличие бачка не будет давать нужного эффекта. Что не защитит от повышения давления, гидроударов и последующих за ними поломок.
Важным преимуществом открытых расширительных резервуаров является их доступность. К примеру, бак получится изготовить даже из подручных материалов, которых хватает на дачных участках, в подсобных помещениях частных домов. Расширительной может стать любая металлическая или пластиковая емкость нужного размера, о чем свидетельствует фото
Сам резервуар при холодном теплоносителе никакого участия в работе системы отопления не принимает.
Все меняется, когда жидкость разогревается до значительных температур и создает избыточное давление в трубах, радиаторах, так как в таких ситуациях ее излишек активно создается и выдавливается в расширительную емкость. Где он находится до момента остывания теплоносителя, после чего самотеком опять попадает в трубы и радиаторы, котел.
Описанная процедура выполняется циклично, то есть на протяжении всего периода эксплуатации резервуара.
Из-за того, что система отопления является открытой, как и сам бак, то компенсация последствий расширения не может выполняться без участия человека.
Причина в том, что теплоноситель, пребывая в прямом контакте с воздухом, испаряется, причем, чем больше он нагревается, тем активней происходит такая процедура.
В результате пользователю приходится регулярно осуществлять контроль наличного уровня воды. И по мере необходимости доливать ее.
Выполняется указанная операция с помощью ведра или другой емкости с водой. Это малоприятно, поэтому систему можно автоматизировать, организовав подачу воды от системы водообеспечения, причем от любой: локальной или централизованной.
Следует знать, что геометрические формы и точные расчеты в случае с открытой расширительной емкостью абсолютно не важны. Основным условием эффективной работы является размещение в самой верхней точке системы и наличие достаточного объема емкости до переливного патрубка
Кроме того, используя дополнительное оборудование описанную процедуру можно сделать полностью автономной.
Но в таком случае теряются важнейшие преимущества всех открытых баков и систем отопления:
- дешевизна;
- полная автономность, то есть независимость от работоспособности, исправности и наличия в помещении каких-либо инженерных систем.
Все процессы в открытом баке происходят согласно естественному круговороту, без помощи насосов и прочего оборудования.
В результате для того, чтобы расширительный резервуар гарантированно был полезным, габариты самой системы должны быть умеренными, то есть не стоит использовать ее для обогрева коттеджей и зданий, площадь которых превышает 100 м².
Оптимальным местом размещения расширительных емкостей являются теплые чердаки. Так как там гарантированно будет самая высокая точка системы, а еще такое решение позволяет спрятать конструкцию с низкими эстетическими свойствами подальше от глаз
Если указанное правило игнорировать, то это может привести к существенным финансовым потерям, так как придется выполнять ряд переделок для обеспечения эффективности работы бака и всей системы, как одного целого.
Кроме того, должна быть ограничена высотность. Так как очень проблематично добиться ожидаемого результата при попытке обогрева таким способом более, чем двухэтажного здания.
Принцип работы гидроаккумулятора
Работа всех гидроаккумуляторов построена на едином принципе – мембранная камера с водой, изготовленная из полимерного материала, со всех сторон окружена воздухом, закачанным под определенным давлением, регулируемым специальным датчиком.
Поэтому давление жидкости в мембранной камере, а значит и во всей системе домашнего водопровода всегда стабилизируется воздушной прослойкой. Это значит:
- Система домашнего водопровода на 100% защищена от гидравлических ударов разного рода, поскольку оборудована датчиком, который открывает регулирующий клапан, стравливающий избыточное давление.
- При незапланированном отключении электричества, у пользователя всегда есть запас 50-100 литров воды, в зависимости от емкости, для обеспечения жизнедеятельности.
- Датчик уровня жидкости в емкости, подключенный к реле включения насоса, подающего воду в систему, настроен таким образом, что включает подающий воду насос только при необходимости. Это, во-первых, снижает расход электроэнергии, во-вторых, повышает долговечность деталей насоса.
- Вода в емкости гидроаккумулятора не имеет соприкосновения с водой, поэтому замена металлического бака никогда не потребуется в связи с его износом от коррозии.
Все эти показатели обеспечивают бесперебойную работу системы домашнего водопровода.
1 Устройство мембраны и принцип ее работы
Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.
Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.
Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.
Расположение мембраны внутри бака-гидроаккумулятора.
В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.
Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.
1.1 Виды мембран
Условно мембрана для гидроаккумулятора классифицируется по назначению:
- Для систем водоснабжения.
- Для систем отопления.
Разберемся подробнее с нюансами продукции каждой категории.
Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).
Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:
- материал изготовления: каучук;
- температура среды: от 0 до +70 градусов;
- максимальное рабочее давление: 7 атмосфер.
Изделие такого типа нейтрально к бактериям.
Мембрана бака, который будет применяться для систем отопления, имеет отличия:
- материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
- температура среды: до +99 градусов;
- максимальное рабочее давление: 8 атмосфер.
Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:. Гидроаккумулятор в разрезе — расположение мембраны внутри бака
Гидроаккумулятор в разрезе — расположение мембраны внутри бака.
- частые и/или резкие перепады температуры;
- превышение температуры свыше установленного предела;
- превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
- частое и/или резкое сжатие.
Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.
Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).
Гидроаккумуляторные мембраны различного объема.
Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.
Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).
Также пользуются популярностью и мембраны большей вместимости – на 100-200 литров, что актуально для коттеджей, в которых живет более 4-5 людей.
Как работает и как устроен расширительный бак (вне зависимости от того, каков объем специальной емкости — 100, 200 литров или менее)?
Основная функция этого устройства заключается в поддержании давления в системе, осуществляющей подачу воды для частного дома или дачи. В большинстве случаев для водоснабжения применяются закрытые устройства мембранного типа. Расширительный бак для водоснабжения подобного типа — Это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, разделяет расширительный (накопительный) бак, вне зависимости от того, каков объем — 100 литров или менее, на две полости — одна из них будет заполнена водой, а вторая — воздухом. После того, как будет выполнен запуск системы, электронасос наполнит первую камеру. Естественно, что объем камеры, в которой будет находиться воздух, станет меньше. Согласно законам физики, при снижении величины объема воздуха в баке (опять же, вне зависимости от того, объем емкости будет 100 литров или же меньше) давление будет повышаться.
Устройство расширительного бака для холодной воды
При достижении давлением определенной отметки с последующим повышением, насос выключается в автоматическом режиме. Повторная его активация возможна только лишь в том случае, если давление опустится ниже установленного значения. Как следствие, вода станет поступать из водяной камеры бака (отдельной емкости). Подобный механизм действия (его постоянные повторения) автоматизированы. Показатель давления контролируется специальным манометром, который установлен на устройстве. Возможно изменение первичных настроек.
Основные функции вмонтированного в автономную систему водоснабжения расширительного бака (как специальной емкости) заключаются в следующем.
Установленный в системе или дачи мембранный расширительный бак (специальная емкость) выполняет сразу несколько функций:
- Обеспечение стабильного давления в том случае, если в определенный момент насос не функционирует.
- Емкость осуществляет протекцию системы водоснабжения честного дома или дачи от вероятного гидравлического натиска, который может возникнуть из-за резкого изменения напряжения в сети или в том случае, если же в трубопровод попадает воздух.
- Сбережение под давлением незначительного (но строго определенного) количества воды (то есть, это устройство, по факту — ).
- Максимальное снижение износа системы водоснабжения частного дома.
- Применение расширительного бака позволяет не использовать насос, а воспользоваться жидкостью из резерва.
- Одно из наиболее важных предназначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных емкостях) заключается в том, чтобы обеспечивалась подача максимально чистой воды жителям частного дома.
