Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Классификация по различным параметрам

Современные модели регуляторов давления воды, устанавливаемых в квартирах, классифицируются по нескольким параметрам.

Производительность бытовых приборов составляет около 3 кубометров за час.

Выбирая модель регулятора, следует, в первую очередь, обращать внимание на этот параметр. По данному критерию устройства для регулировки водного давления подразделяются на бытовые, коммерческие и промышленные

У коммерческого оборудования производительность находится в пределах 3-15 кубометров. У промышленных приборов этот показатель еще больше.

По типу подключения редукторы делятся на резьбовые и фланцевые. Первые применяются для трубопроводов диаметром два дюйма, а вторые для более объемных систем.

Еще один критерий, на который нужно обращать внимание при выборе – регулирующий диапазон. В продаже представлены модели с большим регулировочным интервалом (от 1,5 до 12 бар) и филигранно настраиваемые устройства (от 0,5 до 2 бар)

Немаловажное значение имеет и параметр максимального входного давления. Выпускаются устройства для комплектации водопроводных систем с уровнем давления максимум в 16 бар с большей мощностью, выдерживающие около 25 бар

Подразделяются регуляторы и по предельному рабочему температурному режиму. Для водоснабжения холодной водой приобретают с придельным показателем в 40 градусов. Для снабжения горячей водой используют модели, выдерживающие температуру в 70 градусов.

Критерии выбора

Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор

Конструктивные особенности

Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.

Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны.

Технические параметры

Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар.

Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.

Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов.

Материал и качество изготовления

Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.

Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше

Помимо этого, внимание стоит обратить на качество литья

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Назначение регуляторов давления

Спектр применения регулятора давления довольно широк. РДВ применяется как в быту, так и на коммерческих и промышленных предприятиях. Для использования в многоэтажном, частном доме или в водопроводе на даче ,обычно применяются поршневые и клапанные устройства. Для коммерческого и промышленного, принцип работы регулятора определяется характеристиками объекта применения.

Сферы применения РДВ

• Системы магистрального водоснабжения – куда входят: — Водоснабжение коммунального хозяйства – квартиры, частные дома.— Коммерческие предприятия – магазины, офисные помещения.— Промышленные предприятия – это заводы, производственные комбинаты и так далее.
• Системы пожаротушения, в которых поддержание стабильного и постоянного давления в системе жизненно необходимо.
• Системы водозабора, обеспечивающие водой целые поселки и города, требую поддержания давления в трубах на постоянном уровне.
• Насосные станции (ЦТП и прочие), состоящие в общей системе подачи холодной и горячей воды для населения.
• Системы полива и мелиорации, использующиеся в земледельческих и животноводческих комбинатах.

Какой редуктор давления воды лучше: мембранный или поршневой

Коротко о конструктивных различиях различных типов устройств.

Мембранный редуктор

Принцип работы мембранного редуктора основан на давлении мембраны на пропускной клапан в соответствии с заданными параметрами давления. Клапан устанавливает соответствующее пропускное отверстие для заданного давления. Мембранные редукторы устанавливают на сетях с пропускной способностью не более 3 куб. м воды в час.

Поршневой редуктор

Принцип работы поршневого редуктора аналогичен, только пропускное отверстие регулирует поршень за счет вращения вентиля. Вентиль соединен с пружиной (амортизатором), которая передает давление на поршень через отдельную деталь. Конструкция простая и надежная, но не может работать без предварительной тонкой очистки воды. Загрязнения быстро выводят такие редукторы из строя. Преимущества поршневых редукторов — низкая стоимость и небольшие габариты.

Главные отличительные особенности редукторов давления воды:

1. Диапазон регулировки давления. У большинства моделей обоих типов давление на входе в пределах 15 — 60 бар, на выходе 1- 6 бар.
2. Температурный режим. Наиболее ходовые модели могут работать в температурном интервале 40 — 130 градусов.

В мембранных редукторах, в отличие от поршневых, нет трущихся частей, поэтому срок их эксплуатации больше, точность поддержания давления выше, а чувствительность к качеству воды ниже. Несмотря на объявляемую устойчивость мембранных редукторов к загрязненной воде, специалисты рекомендуют ставить фильтры очистки, независимо от типа выбранного редуктора.

Редуктор давления воды в системе водоснабжения: назначение, устройство, правила регулировки

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Одним из таких элементов является редуктор давления воды в системе водоснабжения – прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.

Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.

Как выбрать нужный регулятор давления

Несмотря на то, что принцип работы приборов практически идентичен, главный критерий выбора — пропускные характеристики прибора. Чем больше число точек забора воды, тем мощнее устанавливают редуктор.

Для квартиры

Для тех потребителей воды, кто проживает в квартире, основной показатель — уровень перепада жидкости в системе. Напор в централизованном водопроводе регулируют коммунальные службы — он не превышает 7 бар.

Способы регулирования:

• зонирование сети;
• помпы.

Поскольку все основные функции по обеспечению нормальной подачи ресурса и сохранности оборудования взял на себя водоканал, для установки в квартире подойдет любая модель устройства — с сечением дросселя не менее ½ дюйма.

Для частного дома

В частном доме потребление ресурса больше. Если купить слабый прибор, он будет функционировать на пределе заявленных изготовителем, показателей и быстро выйдет из строя. Вы столкнетесь с тем, что напор будет слабым на фоне постоянного шума из кранов.

Хотите избежать неприятных последствий — приобретайте РДВ на ¾ дюйма. Это показатель сечения дросселя — нормативный минимум. Более точно мощность устройства рассчитывают индивидуально — по специальной формуле. С учетом, что скорость потока воды составляет 1 литр в секунду.

Принцип работы

РДВ, несмотря на свою простую конструкцию, предназначен для целого ряда полезных функций. Он не только уменьшает число протечек в магистрали, но и защищает соединенное с системой оборудование, которое чувствительно к перепадам воды.

Проточный

Данный вид водяного регулятора собран без каких-либо подвижных элементов. Благодаря этому возрастает его надежность и срок эксплуатации.

Водяное давление в проточном редукторе уменьшается за счет разделения воды на отдельные потоки, разливающиеся по каналам устройства. На конце прибора они снова соединяются в один поток, но уже более медленный.

Применяется для систем полива и орошения. Для полноценной работы прибора на выходе должен быть установлен вторичный регулятор.

Мембранный

Пропускная способность прибора находится в диапазоне от 0,5 до 3 м3/час. Прибор поставляется с подпружиненной мембраной, которая контролирует потоки воды в системе в квартире.

Пружина воздействует на встроенный клапан, который регулирует размер потока жидкости в системе водоснабжения. Устанавливается мембрана с помощью автономной камеры, которая блокирует попадание грязи внутрь устройства.

Существенный недостаток мембранного редуктора – сложность ремонта и последующего обслуживания.

Поршневой

Считаются наиболее простыми в конструкторском плане. Давление регулируется за счет подпряженных поршней, которые повышают или уменьшают зазор во внутреннем клапане. Для дополнительной регулировки устройство оснащено вентилем. С помощью него пружину можно сжать или ослабить.

Наиболее частой причиной поломки устройства является засорение внутреннего механизма. Для предотвращения попадания твердых веществ из воды редукторы устанавливаются вместе с очистительными фильтрами.

Надежность также не высока за счет множества подвижных частей. Поломка хотя бы одной означает выход из строя всего регулятора.

Электронный

Такой регулятор часто применяют в промышленных системах водоснабжения. Электронное устройство прибора вместе с датчиком движения анализирует данные о давлении потока и решает, надо ли активировать помпу для контроля.

Состоит регулятор из следующих частей:

• датчики;
• электронная плата;
• коммутационная втулка;
• патрубки для установки в магистраль.

Устройства должны поставляться с дисплеем для отображения сведений о давлении воды в трубопроводе.

Электронные редукторы предназначены для постоянного отслеживания водяных потоков, сохраняя при этом систему от гидроударов.

Автоматический

Автоматический РДВ состоит из мембраны и нескольких пружин. Благодаря установленным гайкам, возможна регулировка силы сжатия при напоре воды.

Принцип снижения давления позаимствован у мембранных приборов. Чем ниже давление внутри труб, тем слабее смыкается мембрана.

Единственное весомое отличие от мембранных устройств – наличие коррекционных гаек, с помощью которых выставляется рабочий диапазон.

Как устроен редуктор давления воды: схема и конструкция

Главный принцип функционирования предельно прост: жидкость действует на внутренние клапаны, отклоняя их в ту или иную сторону. Затворам удается сохранять исходное положение за счет встроенных пружин. В случае возрастания водного напора пружинные элементы сжимаются, что заставляет клапанную тарелку сдвинуться к седлу регулятора. В результате удается снизить критические показатели.

Все это действует и в обратном направлении: если давление изначально были слишком низким, прибор высвободит дополнительные потоки в трубопроводе, раскрыв клапаны.

Ключевая характеристика РДВ – полная автономность работы. Так, вам не придется прибегать к помощи сторонних механизмов или приспособлений. Хватит одной установки редуктора, его подключения к трубопроводу. Уже это позволит регулировать водные потоки, контролируя основные показатели.

Кроме того, нельзя забывать о защите от гидроударов. Это еще одна важная опция, помогающая приборам не выходить из строя раньше времени.

Что такое редуктор давления

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до поквартирной разводки.

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Инструкция по монтажу

Ограничитель устанавливают на вводе в помещение, сразу после отсекающего крана и фильтра грубой очистки.

Установка фильтра обязательна, перед регулятором поршневого типа с сеточкой 300 мкм, перед мембранными 500 мкм.

Монтаж допускается в любом положении, но при горизонтальном положении (поршня) у поршневого типа снижается межремонтный период. Причина: под весом поршня и давления воды, на него воздействующего, нижняя часть колец изнашивается быстрее, чем верхняя.

Поток воды обязательно должен совпадать с направлением стрелки на корпусе редуктора, иначе он просто не будет работать, а вода не будет поступать.

К прибору должен иметься свободный доступ для его регулировки, обслуживания и замены. При использовании материалов для герметизации соединений, нельзя допускать их попадания в редуктор. Это может привести к неплотному перекрытию седла и утрате работоспособности прибора.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм. Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар. Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников. Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм уменьшает расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры. Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Когда нужно ставить редуктор давления воды

Установить редуктор целесообразно в следующих случаях:

1. Очень маленький напор воды в системе водоснабжения. В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
2. Постоянно меняющееся давление воды. Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
3. Мощный напор воды. Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.

Зачем нужен регулятор давления воды в квартире

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху. Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление. Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Виды и устройство

Редукторы могут быть:

• поршневые — имеют самую простую конструкцию;
• мембранные;
• проточные.

Стальной корпус оснащён двумя патрубками, имеющими внутреннюю резьбу. Некоторые модели имеют в комплекте трубку для манометра и винт для регулировки.

Редуктор, в котором клапан выполнен в виде диафрагмы, является надёжным устройством. Для него не требуется ручная настройка. Пропускная способность мембранного регулятора до 3 м3/час. Клапан разделяет камеру на 2 части. В герметичном отсеке за ним располагается пружина, которая, получив импульс от эластичного лепестка, сжимается, приводя в движение клапан, закрывающий отверстие. При этом уменьшается поток воды и давление в системе снижается.

Если происходит снижение параметра, пружина распрямляется и клапан открывает проход шире, расход воды увеличивается.

Подпружиненный поршень регулирует давление в сети с помощью встроенного вентиля, который при вращении изменяет отверстие на входе, сжимая или отпуская пружину. Простота устройства и невысокая стоимость делает его популярным у потребителей. Чтобы прибор быстро не сломался, на входе обязательно устанавливают фильтр для воды, который иногда входит в комплектацию.

РД-15

Внутри этого прибора мембранного типа рабочая камера разделена на два отсека. Как результат, редуктор для понижения давления воды приобретает высокую надежность и простоту обслуживания. Один из отсеков абсолютно герметичен, что перекрывает в него доступ воды. Он предназначен для размещения большинства функциональных узлов.

Благодаря подобному устройству прибор получает защиту от ржавления и засоров. Чтобы максимально продлить эксплуатацию стабилизатора, необходимо соблюдать правила использование и следить за цельностью внутренней перегородки. Редукторы РД-15 относятся к бюджетным моделям, и представлены на рынке в нескольких модификациях.

Конструкция редукционного клапана BROEN Clorius TD-57:

1. клапан;
2. пружина;
3. привод с капиллярной трубкой;
4. корпус — высокопрочный чугун/сталь;
5. внутренние части — нержавеющая сталь;
6. диафрагма — EPDM или NBR резина.

Подробнее Вы можете ознакомиться со спецификацией материалов в следующей таблице:

Технические характеристики клапана редукционного BROEN Clorius TD-57:

Тип	Присоединение DN (мм)	Kvs м.куб/час	Ход штока мм	Вес кг
15 TD-57-1/2	15	2,75	6	21
20 TD-57-1/2	20	5	6,5	23
25 TD-57-1/2	25	7,5	7	24
32 TD-57-1/2	32	12,5	8	27
40 TD-57-1/2	40	20	9	29
50 TD-57-1/2	50	30	10	33
65 TD-57-1/2	65	50	13	38
80 TD-57-1/2	80	80	16	55

Технические характеристики привода:

Параметры	Диапазон перепада, бар
Диапазон настройки, бар	0,4-1,2	1-2,5	2-5	4-10	8-16
Максимальная температура, С	300
Макс. давление в корпусе привода, бар	25

Габаритные размеры:

Диаграмма «Температура — Давление»

Виды регуляторов и конструктивные особенности

Существует несколько разновидностей таких изделий. Чтобы выбрать подходящее приспособление, нужно разбираться в назначении, конструкции и характеристиках каждой разновидности.

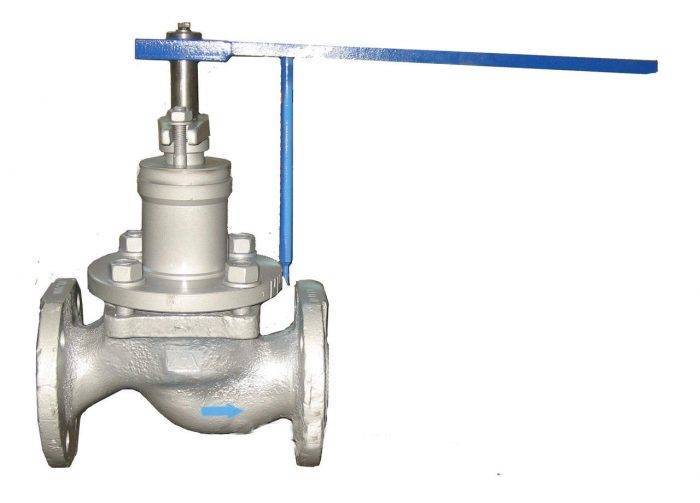

Фланцевый рычажный регулятор

Эта модель предназначена для сдерживания слишком большого напора перед установленным оборудованием и после него. С ее помощью можно регулировать расход жидкости.

Прибор состоит из следующих деталей:

• корпуса из стали или чугуна;
• рычага с опорными элементами;
• мембранного механизма;
• крышки;
• штоков и клапанов;
• грузиков.

В результате воздействия грузиков клапана открывают доступ воде

При этом важно правильно отрегулировать прибор с учетом грузиков и потока жидкости

Изделия бытового назначения

Бытовой регулятор выпускает отечественная компания Паскаль. Эти изделия продлевают срок службы трубопровода и арматурного механизма. Они снижают давление, уменьшают шумы и вибрации в сети. Конструкции бытового предназначения отличаются конфигурацией. После их установки снижается потребление электроэнергии и расход воды.

Электронная разновидность

Электронный регулятор давления воды в системе водоснабжения включает насос малой мощности, который отбирает воду из сети водоснабжения. Работа агрегата совершенно бесшумная. Установленные датчики защищают от гидроударов и работы насосного оборудования вхолостую. Они являются частью автоматизированной системы водоснабжения.

Прибор состоит из диафрагмы, корпуса, втулки, с помощью которой он подключается к кабелю, и платы. Агрегат устанавливается до первой точки забора жидкости. Он укомплектован входящими патрубками, что позволяет монтировать его в магистральную линию. Перед запуском насос заполняется водой.

Оптимальное значение давления устанавливается производителем и равно 1,5 бар. При этом номинальное значение должно превышать пусковой показатель не более чем на 0,8 бар. Для регулировки стартового значения используют специальную отвертку.

Прибор прямого действия

Изделия промышленного назначения имеют отличающийся клапан фланца. Цена такого прибора стартует от 500 долларов. Для регулировки значения используются сетевые установки.

Агрегат состоит из следующих частей:

• втулки;
• короба с фланцами (выходящими и входящими);
• импульсные трубы;
• большой клапан;
• мембраны;
• комплектующие пилотного крана.

При превышении порогового значения жидкость проникает в емкость клапана, а мембрана перекрывает проходное отверстие в приборе. Как только давление снижается, мембрана освобождает проход.

Регулятор Honeywell

Это одна из разновидностей бытовых моделей, которая обеспечивает экономный расход воды и поддерживает постоянное давление в сети. В продаже есть комбинированные модели, которые включают в себя фильтр и регулятор. Они удобны в использовании и отличаются привлекательным дизайном. Благодаря фильтрам вода очищается от загрязнений и примесей продлевается срок службы водопровода. Промывка фильтра выполняется без отключения воды.

Квартирные регуляторы

Для улучшения качества подачи жидкости в водопроводе устанавливается регулирующий механизм. Обычно используют изделия с пропускной способностью 3 кубометра в час.

Такие агрегаты устанавливаются с соблюдением определенных правил:

1. Регулирующее устройство устанавливается в отапливаемом помещении. К детали должен быть свободный доступ.
2. Деталь нужно защищать от механического воздействия.
3. Прибор монтируется так, чтобы стрелка на корпусе указывала в направлении движения потока воды.
4. Перед установкой магистральный трубопровод обязательно прочищается.
5. Рекомендуется использовать регулятор в комплексе с сетчатым фильтром.
6. Для облегчения обслуживания устройства устанавливается специальный вентиль.
