Этот тип реле приоритета не требует переделки электропроводки с прокладкой нескольких линий. На устройстве OEL-820 имеется один выход для не приоритетной нагрузки, и второй, не отключаемый приоритетный канал. Имеется также возможность отключения не приоритетного канала, когда работает приоритетная нагрузка, а также возможно включение не приоритетной нагрузки в паузе работы приоритетной.

Во время работы реле включена только одна нагрузка и сеть не перегружается. Монтаж этого оптимизатора не нужен. Он представляет собой устройство с вилкой и двумя розетками. Одна розетка для приоритетной нагрузки, а вторая для отключаемой.

Трехфазная схема подключения реле приоритета

Между оптимизаторами нагрузки имеется связь по радиоканалу. Подключаются оптимизаторы в любую розетку в любой комнате. Настройки отсутствуют. Подключать устройства в одной квартире можно неограниченное количество. С использованием данного устройства мощность нагрузки можно уменьшить в два раза.

С таким оптимизатором не нужно включать автомат, модернизировать электропроводку, он не нуждается в настройке. Для ограничения мощности нагрузки устройство OEL-820 достаточно включить в розетку.

Принцип работы и установки РПН

К общей линии подключается трансформатор тока, а после него — потребители. К первой очереди в схему включаются нагрузки, имеющие приоритетное значение и не подлежащие отключению.

Затем в схему включается реле потребителей, через которое соединяются неприоритетные группы нагрузок

При превышении тока в сети они будут отключаться в установленной последовательности в соответствии со степенью важности. Приходящий от измерителя тока сигнал поступает для анализа на встроенный в модуль компаратор

Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения

Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей

Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения. Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей

Приходящий от измерителя тока сигнал поступает для анализа на встроенный в модуль компаратор. Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения. Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей.

Многоканальные РПН способны одновременно работать с несколькими линиями, последовательно отключающихся, начиная с нижайшего приоритета. Включаются линии, наоборот, начиная с более высокого уровня значимости.

Установка реле позволяет обойтись стандартным комплектом оборудования без затрат на дополнительную мощность сети. Это позволяет сэкономить средства — это особенно заметно в масштабах даже малого предприятия.

Ниже представлена схема подключения на примере квартиры. На входе имеется выключатель (25А), далее счетчик и группа автоматов. Также подключено определенное число бытовых приборов различных видов и мощности.

Типовая схема подключения РПН к сети в квартире многоэтажного жилого дома

При необходимости одновременного включения сразу всех электропотребителей, выходной автомат в щитке отключится, свет погаснет и все приборы прекратят свое функционирование. В действие будет приведена тепловая блокировка и автомат отключит от электропитания всю квартиру. Будет необходимо найти причины, приведшие к перегрузке, и заново включить автомат.

Совет №1: При использовании РПН такой проблемы и связанных с ней сложностей можно избежать. Необходимо выделить в приоритетные те линии, которые требуются в первую очередь, и отнести к неприоритетным малозначительные нагрузки. Прибор ограничит поступление электротока из сети и не допустит полного выключения.

Такие устройства широко используются и в системах защиты на предприятиях любого масштаба для не допущения возникновения аварийных и внештатных ситуаций. Особенно актуально применение РПН на производствах с большим количеством станков и технологического оборудования, на которых перегрузки, короткие замыкания или отключение электроэнергии могут привести к серьезным последствиям.

Принцип действия

Принцип работы, проще объяснить на реально существующем РПН, для наглядности. У гипотетического образца, автоматический выключатель имеет номинал в 25 А, но фактическая нагрузка потребителей сети намного выше. Во избежание перегрузок и замыканий в сети, а в худшем случае полного отключения, установлено многоканальное (в нашем случае двухканальное) устройство, способное переключать, отключать, включать два потока.

Первый поток является приоритетным и независимо от ситуации в сети остается в рабочем состоянии. Вторая группа потребителей подключена на линию меньшего приоритета. Соответственно при достижении порога в 25 А РПН отключит вторую группу.

Независимо от количества приоритетов групп потребителей их отключение всегда происходит по схеме:

Ток превысил номинальный — отключается группа с низшим приоритетом.
Реле «проверяет» нагрузку в сети.
Если сила тока не уменьшилась, то система снова повторяет первых два действия.

Примеры схем подключения

Рассмотрим одно- и трехфазные схемы подключения на примере устройства ABB LSS 1/2.

Реле ABB LSS 1/2 относятся к доступным и качественным устройствам на рынке нашей страны

По схеме для однофазной системы сначала ставится 25-амперный счетчик, после него — автомат. Затем устанавливается реле, контролирующее напряжение, но для упрощения картинки на схеме его нет. Далее показано реле для управления нагрузкой с подключенной к нему фазой (в данном случае система однофазная), внутри реле разделяющаяся на три линии:

PL — линия приоритетная;
NPL1 — первая линия неприоритетная;
NPL2 — вторая линия без приоритета.

Пример разделения нагрузок в соответствии с их приоритетом через РПН

Через автоматы (с номиналом, не превышающим 16А) к линиям подсоединяются устройства. При подключении автоматов большей мощности требуется их соединение через контакторы (вторая схема). Если суммарная нагрузка превысит допустимую, реле отключит все нагрузки, оставив подключенной только приоритетную.

Схема подключения РПН для одной фазы, справа — через контакторы

Согласно принципу работы реле, сначала отключаются линии L1 И L2, подключение осуществляется в обратном порядке.

Совет №2: РПН обладают и рядом дополнительных функций. Например, выключатель принудительного отключения нагрузок низкоприоритетных или дистанционную систему оповещения об отключении линий.

Трехфазная схема подключения, принцип работы которой идентичен однофазной схеме, для устройства ABB LSS 1/2 приведен на рисунке ниже.

Схема подключения реле марки ABB LSS 1/2 для трех фаз

Сфера применения

РПН необходимо для комфортной эксплуатации всех электрических потребителей, подключённых к одному вводу сети электроснабжения с ограниченным лимитом мощности. Это касается многоквартирных домов, особняков старой застройки и жилья. Особенно эта проблема актуальна для поселковых электрических сетей, удалённых от централизованных источников электроэнергии.

Часто региональные сети имеют ограниченные возможности. При высоком энергопотреблении напряжение катастрофически падает и увеличивается вероятность срабатывания вводного автомата. В те времена, когда прибор ещё не был изобретён, жильцам приходилось самим решать, что следует вручную отключать для функционирования нужных электроприборов. РПН решило эту проблему. Установка такого реле целесообразна при частых выключениях вводного автоматического включателя. Неожиданное прекращение электроснабжения может создавать неприятные, порой даже опасные ситуации.

Реле приоритета незаменимо на тех предприятиях, руководители которых стремятся к максимальной экономии электроэнергии при условии сохранения существующей мощности сети. Так, например, если на определённую группу потребителей введён жёсткий лимит мощности, то прибор в критических ситуациях будет отключать именно её.

Управление индуктивной нагрузкой

При управлении индуктивной нагрузкой, такой как электродвигатель, или
при наличии помех в сети напряжение может стать достаточно большим,
чтобы симистор самопроизвольно открылся. Для борьбы с этим явлением в
схему необходимо добавить снаббер — это сглаживающий конденсатор и
резистор параллельно симистору.

Снаббер не сильно улучшает ситуацию с выбросами, но с ним лучше, чем
без него.

Керамический конденсатор должен быть рассчитан на напряжение,
большее пикового в сети питания. Ещё раз вспомним, что для 230 В — это
325 В. Лучше брать с запасом.

Типичные значения: \(C_1 = 0{,}01\,\textrm{мкФ}\), \(R_4 = 33\,\textrm{Ом}\).

Есть также модели симисторов, которым не требуется снаббер. Например,
BTA06-600C.

Устройство устройства

Ширина устройства РПН заменяет 5 УЗО на DIN-рейке. На передней панели устройства можно увидеть особый узор, напоминающий стилизованную паутину. Это примитивная иллюстрация схемы подключения устройства. Рядом нарисована более понятная раскладка для соединения приоритетной линии и двух неприоритетных направлений. Ниже представлена подробная схема подключения устройства защиты от перегрузки в домашней сети.

Подробная схема подключения выключателя:

Реле приоритетной нагрузки имеет встроенный счетчик тока (трансформатор + исполнительный выключатель), который регулирует переключение контактов неприоритетных направлений при превышении порогового предела нагрузки. Как правило, он имеет стандартное значение 16 А. Для работы реле служит довольно большое количество радиодеталей на нескольких платах, что видно на двух фотографиях ниже.

Внутреннее устройство устройства РПН:

Задняя плата ABB LSS1 / 2:

С 2020 года швейцарская компания ABB (в России 4 филиала) приступила к выпуску новых реле выбора приоритета ABB LSR. Новое устройство рассчитано на постоянный ток 32 А и максимальную мощность 7 кВт. Специалисты компании рассмотрели необходимое реле, которое определит неприоритетность на входах с током 16, 20, 25 и 32 А.

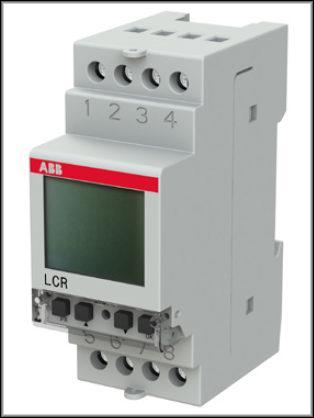

Устройство РПН ABB LSR:

С помощью дисплея и клавиш управления реле настраиваются через меню с помощью контакторов. Выходные контакты подключаются напрямую к источнику питания. Они могут изменить любую грузовую марку. Текущая мощность в числовом выражении отображается на экране в любом месте электрической сети дома.

Ограниченный предел тока из-за малого сечения проводов в скрытой проводке, соображений энергосбережения или ограничений местной энергетической компании доставляет множество неудобств ее клиентам. В любом случае установка реле выбора приоритета значительно повысит комфорт проживания в квартире или доме и предотвратит неожиданные отключения всех электроприборов одновременно.

Доработка схемы

Если вход схемы подключен к push-pull выходу, то особой доработки не
требуется. Рассмотрим случай, когда вход — это просто выключатель,
который либо подтягивает базу к питанию, либо оставляет её «висеть в
воздухе». Тогда для надёжного закрытия транзистора нужно добавить ещё
один резистор, выравнивающий напряжение между базой и эмиттером.

Кроме того, нужно помнить, что если нагрузка индуктивная, то
обязательно нужен защитный диод. Дело в том, что энергия, запасённая
магнитным полем, не даёт мгновенно уменьшить ток до нуля при
отключении ключа. А значит, на контактах нагрузки возникнет напряжение
обратной полярности, которое легко может нарушить работу схемы или
даже повредить её.

Совет касательно защитного диода универсальный и в равной степени
относится и к другим видам ключей.

Если нагрузка резистивная, то диод не нужен.

В итоге усовершенствованная схема принимает следующий вид.

Резистор R2 обычно берут с сопротивлением, в 10 раз большим, чем
сопротивление R1, чтобы образованный этими резисторами делитель не
понижал слишком сильно напряжение между базой и эмиттером.

Для нагрузки в виде реле можно добавить ещё несколько
усовершенствований. Оно обычно кратковременно потребляет большой ток
только в момент переключения, когда тратится энергия на замыкание
контакта. В остальное время ток через него можно (и нужно) ограничить
резистором, так как удержание контакта требует меньше энергии.

Для этого можно применить схему, приведённую ниже.

В момент включения реле, пока конденсатор C1 не заряжен, через него
идёт основной ток. Когда конденсатор зарядится (а к этому моменту реле
перейдёт в режим удержания контакта), ток будет идти через резистор
R2. Через него же будет разряжаться конденсатор после отключения реле.

Ёмкость C1 зависит от времени переключения реле. Можно взять,
например, 10 мкФ.

С другой стороны, ёмкость будет ограничивать частоту переключения
реле, хоть и на незначительную для практических целей величину.

Область применения

Считающаяся наиболее необходимой линия питания должна постоянно находиться в подключенном состоянии. К неприоритетным относятся линии, отключение которых от сети в случае ее перегрузки не приведет к каким-либо последствиям.

При перегрузках не отключается важное для безопасности на предприятии освещение, а произойдет отключение только находящихся на линии с низким приоритетом потребителей. При восстановлении нормальной работы сети все неприоритетные потребители автоматически подключатся

Если перегрузка образовалась по причине включения нескольких приборов, возможно отключение только одного из них. При этом питание электричеством имеющих высокий приоритет потребителей восстановится.

Виды реле и где применяется

Реле, выпускаемое сегодня, сразу имеет такие настройки, что оно срабатывает на возникновение определенной ситуации. Например, если увеличивается напряжение тока. Рассмотрим, какие есть виды коммутационных устройств и из-за чего происходит срабатывание.

Электромагнитное реле

Принцип работы заключается в том, что вокруг катушки, под воздействием тока, возникает магнитное поле, и оно приводит в действие якорь. Коммутационные устройства данного вида разделяется на нейтральные и поляризованные. Нейтральные реагируют только на величину тока, подаваемую на обмотку катушки. Поляризованные – реагируют не только на размер тока, но и на полярность. Это реле, в основном, применяется в цепях управления.

Реле переменного тока

В этом виде устройства, реле начинает срабатывать, если на обмотку воздействует переменный ток с разной частотой. Коммутационное устройство представляет собой модули на основе трансформаторной развязки. Эти реле используют там, где есть сети с переменным током, у которых максимальное напряжение небольшое. Такое устройство используется в бытовых приборах и станках.

Реле постоянного тока

Эти устройства подразделяются на два вида:

Нейтральные – не зависят от полярности напряжения.

Поляризованные – в зависимости от полярности напряжения, подаваемого на обмотку, якорь меняет свое направление.

Его используют, когда к электросети нет возможности подключить реле переменного тока. Оно используется в разных отраслях производства, для управления автоматикой.

Электронное реле

По принципу работы это реле почти полностью одинаково с электромеханическим устройством, но чтобы выполнить некоторые действия, в нем применяют полупроводниковый диод. Такой вид реле используется в транспортных средствах и установках с увеличенными силовыми нагрузками.

Назначение

Реле приоритета используют для контроля работоспособности потребителей в сетях, где общей мощности недостаточно для одновременной работы, всех подключенных устройств.

Кроме основной функции, реле способно исполнять роль ограничителя нагрузки в сети, давай возможность распределить и контролировать мощность тока идущего на определенных участках электрической сети. Это необходимо для сохранения целостности сети и обеспечения безопасного технического использования приборов, во время расширении списка приборов-потребителей.

В случае появившейся перегрузки, данное реле позволяет сохранить работоспособность заданных ключевых устройств, без полного отключения сети. Оно спасает сеть от перегрузок и не исключает полные отключения всей сети.

Аналоги реле приоритета нагрузки

РПН-1 используются для распределения расходования энергии в электрических сетях с наибольшей лимитированной мощностью. Для работы данного прибора не нужно оперативного источника питания. Механизм имеет регулировку сработки по токовому показателю от 10 до 100% от максимальной величины тока. Наибольшее напряжение коммутации – 400 Вольт.
РПН-2 имеет два режима работы. Первый — осуществляет контролирование тока приоритетной группы. Второй режим способствует повторному подсоединению неприоритетной группы в течение пяти минут. Устройство занимает один модуль в распределительном щитке. Также для работы реле не требуется оперативного питания.
Реле сброса нагрузки Stiebel Eltron LR1-A. При включении мощного электрического прибора на небольшой промежуток времени, реле отключает остальные приборы, имеющие большую мощность. Номинальный ток данного прибора составляет от 14,5А-39А. При этом величина тока отключения ровняется 7,5 ампера. Приспособление способно мгновенно отключать электрические приборы.
Реле переключения нагрузок АВВ Е 450. Устройство включает одного или двух потребителей, если электролиния не рассчитана на их одновременное использование.

Реле для контроля расходуемой мощности исключает превышение установленной величины. Это достигается путем отключения неприоритетной группы нагрузок в случае достижения порога срабатывания.Приоритетные реле тока применяются для выключения неприоритетных линий, в случае если превышается установленное значение расходования электроэнергии.

Реле приоритета нагрузок трехфазное однофазное схема

РПН – прибор, контролирующий сохранение приоритетных нагрузок и отключения, менее важных при недостаточной мощности электросети. Реле приоритета нагрузок применяют на производстве и в быту. Ниже кратко рассмотрим, что это за прибор, для чего нужен и как работает.

Назначение

Виды РПН и особенности конструкции

В конструкцию РПН встроен измеритель тока. Благодаря нему и исполнительному элементу, осуществляется переключение контактов, в моменты, когда значение силы тока достигает пороговой отметки. Измерительный элемент определяет силу тока в определенном диапазоне, также он может быть настроен на переключение, исходя из конкретных потребителей сети и их технических характеристик.

Максимальные значение коммутируемого тока, для стандартных контактов, составляет 16 А. На производстве возникает необходимость коммутации больших токов, для этого используют специальные контакторы.

При использовании магнитных пускателей, реле приоритета выделено в отдельную конструкцию и не переключает контакты самостоятельно, а лишь передает управляющий сигнал контактору.

По количеству управляемых нагрузок РПН бывают:

однофазными;
трехфазными – позволяют устройству исполнять роль реле приоритета фаз, они переключают нагрузку по однофазным каналам, предотвращая асимметричность, ведущую к обесточиванию всего объекта.

По количеству нагрузок РПН бывают:

многоканальные;
одноканальные.

Принцип действия

Принцип работы, проще объяснить на реально существующем РПН, для наглядности.

У гипотетического образца, автоматический выключатель имеет номинал в 25 А, но фактическая нагрузка потребителей сети намного выше.

Во избежание перегрузок и замыканий в сети, а в худшем случае полного отключения, установлено многоканальное (в нашем случае двухканальное) устройство, способное переключать, отключать, включать два потока.

Если ввести в систему дополнительную третью группу приоритета, то отключение будет начинаться именно с нее.

Независимо от количества приоритетов групп потребителей их отключение всегда происходит по схеме:

Ток превысил номинальный — отключается группа с низшим приоритетом.
Реле «проверяет» нагрузку в сети.
Если сила тока не уменьшилась, то система снова повторяет первых два действия.

Когда сила тока падает, система поочередно включает ранее отключенные линии, повторяя первое и второй действие из алгоритма в обратном порядке.

Область применения

РПН необходим когда необходимо настроить сеть с лимитами потребляемых мощностей. Бывает это в случаях, когда потребителей больше чем может обеспечить текущая сеть, а изменить ее характеристики сложно или невозможно.

Прибор позволяет обеспечить работоспособность и продуктивное использование большого количества приборов, сохраняя целостность и безопасность сетевой конструкции. Если не использовать прибор, то нужно, либо отключать, менее важные, приборы вручную, либо менять эксплуатационные характеристики сети.

Лимит переключения зачастую совпадает с лимитом отключения общего ограничителя сети.

Используя прибор можно сделать использование домашней и производственной аппаратуры более комфортным. В бытовых условия, ценность прибора почувствуют люди со слабой проводкой в доме. Для нее характерны частые «выбивания пробок». Постоянные отключения плохо сказываются на приборах, а вернуть на место «пробку» можно только после полного остывания теплового расцепителя, что весьма неудобно.

Приборы контроля тока

РМТ – 101 – реле переменного тока используется для измерения и контроля действующего значения тока однофазной нагрузки в диапазоне от 0 до 100А.

Прибор широко применяют в качестве:

Цифровой амперметр;

Реле ограничения потребляемого тока;

Реле приоритетной нагрузки.

Светодиодный дисплей отображает измеренное значение тока нагрузки. Индикаторы на лицевой панели отображают состояние нагрузки (включена / отключена), а также аварию превышения тока уставки трехфазного реле тока – отображается параметр включено/отключено, а также показатель превышения максимального значения тока.

Помимо установки максимального значения тока нагрузки, прибор позволяет настроить задержку время отключения при возникновении аварии, а также задержку времени на включение (АПВ) нагрузки, после восстановления значения тока.

РМТ – 104 – устройство предназначено для контроля действующих значений тока однофазной нагрузки в диапазоне от 1 до 400А. В случае превышения, заданных пользователем параметров, происходит отключение нагрузки. Прибор оснащен функцией независимой задержки времени и дальнейшим автоматическим включением (АПВ) или его блокировкой. Установить параметры для повторного включения, пользователь может самостоятельно, воспользовавшись потенциометров на лицевой панели прибора.

Типичные ошибки при подключении РПН

Часто встречающейся ошибкой можно назвать неправильную группировку нагрузок от потребителей по степени их важности. Не редко владелец квартиры, дома или директор предприятия недостаточно четко представляет приоритетность того или иного бытового электроприбора, станка, единицы оборудования

Чтобы избежать такой нагрузки рекомендуется пригласить для консультации профессионала.
Еще одной ошибкой, приводящей к серьезным последствиям, относится подключение нагрузок напрямую к РПН (при максимальной нагрузке устройства до 16А), а не через контакторы. Причиной этому может быть как банальная невнимательность, так и недостаточный уровень знаний в электрике и пренебрежение рекомендациями производителя реле.
Нередко малоопытными электриками допускается ошибка, связанная с подачей фазы на контакты РПН, предназначенные для подсоединения лампочек индикатора.

Оцените качество статьи:

Принципиальное устройство и виды РПН

По своему устройству РПН относится к реле максимального тока. Приоритетная нагрузка подключается к главной цепи и ток в ней контролируется измерительным органом устройства. Поскольку реле могут быть электромагнитными и электронными, постольку измерительные органы у них разные. В электромагнитных реле – это катушка на ферромагнитном сердечнике, в электронных – измерительная электронная схема. При превышении тока в главной цепи на величину, заданную уставкой задатчика тока срабатывания, подтягивается подвижный якорь электромагнитного реле, размыкая контакты и отключая неприоритетную нагрузку. В электронных реле ведётся непрерывное сравнения тока нагрузки с током уставки в электронном устройстве, называемом компаратором. При достижении тока уставки, схема даёт команду на отключение потребителя. Для исключения ложных срабатываний установки при кратковременных (толчковых) повышениях тока, в схему реле вводится выдержка времени на отключение присоединения. По своему устройству различают следующие виды РПН:

по количеству каналов коммутации – одноканальные и многоканальные;
по принципу воздействия на нагрузку – реле прямого действия (сами отключают нагрузку с током до 16 А), и реле косвенного действия, переключающие нагрузку через коммутационные аппараты;
по принципу измерения первичного тока – реле прямого измерения (непосредственно врезаются в сеть), реле, подключаемые к трансформаторам тока (ТТ) встроенным или выносным, реле, питающиеся от измерительных преобразователей тока;
однофазные и трёхфазные.

Недостатки использования РПН и его аналоги

Несмотря на большое количество преимуществ, связанных с подключением и применением реле приоритета нагрузок, использование прибора имеет и некоторые недостатки:

Для установки устройства в уже имеющуюся сеть требуется выполнить большой объем работы, связанной с модернизацией проводки, щитка. Для этого необходимо приглашение квалифицированного специалиста, который произведет точный расчет схемы в соответствии с нагрузкой от всех имеющихся потребителей.
Для прокладки обособленных линий кабелей от щита к розеткам с различными потребителями необходимо штробление стен и ремонт помещения.
РПН не устанавливаются на обычной проводке, схема которой не предусматривает наличия обособленных линий к розеткам.

Выполнение разделения линий на приоритетные в быту стало проще благодаря тому, что появилось новое устройство — оптимизатор сетевой нагрузки, также отключающий неприоритетные электроприборы.

Принцип действия оптимизатора заключается в перераспределении мощности потребителей в соответствии со степенью их важности. На время включения приоритетного электроприбора оптимизатором отключается менее приоритетный прибор, который во время паузы в функционировании более приоритетного снова включается

Что такое реле приоритета нагрузки

Реле приоритета нагрузок трехфазные в Москве

Оптимизатор нагрузки OEL-820

Принцип работы и установки РПН

Принцип действия

Примеры схем подключения

Сфера применения

Управление индуктивной нагрузкой

Устройство устройства

Доработка схемы

Область применения
