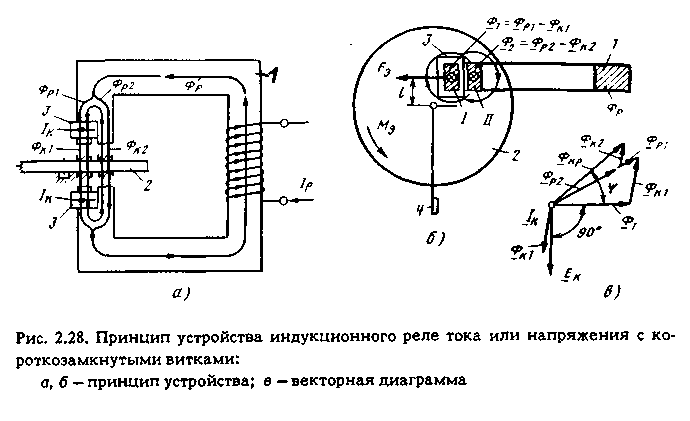

Разновидности реле тока и принципы их работы

Реле времени

В схемах автоматики нередко возникает необходимость создавать запаздывания при срабатывании аппаратов или выдавать сигналы для технологических процессов в определенной последовательности. Для этого служат переключатели с задержкой по времени, к которым предъявляются следующие требования:

• стабильность выдержки независимо от воздействия внешних факторов;
• небольшие габариты, масса и потребляемая энергия;
• достаточная мощность системы контактов.

Для управления электроприводами высокие требования к точности не предъявляются. Выдержка составляет 0,25-10 с. Надежность должна быть высокая, поскольку работа часто производится в условиях тряски и вибрации. Защитные устройства энергосистем должны работать точно. Выдержка не превышает 20 сек. Срабатывание происходит довольно редко, поэтому высокие требования к износостойкости не предъявляются.

Электромагнитные реле времени работают на следующих принципах замедления:

1. Пневматическое — за счет наличия пневматического демпфера.
2. Электромагнитное — при постоянном токе существует дополнительная короткозамкнутая обмотка, в которой наводится ток, препятствующий нарастанию главного магнитного потока при срабатывании, а также его снижению при отключении.
3. С анкерным или часовым механизмом, который заводится от электромагнита, и контакты срабатывают после отсчета времени.
4. Моторное — подача напряжения одновременно на электромагнит и двигатель, вращающий кулачки, приводящие в действие систему контактов.
5. Электронное — с помощью интегральных цепей или цифровой логики.

Реле промышленного назначения

Чтобы ограничить максимальный ток в сети, вам понадобится использовать реле контроля тока. Оно обеспечивает размыкание цепи тогда, когда превышается пороговое значение тока, в то время как минимального тока размыкает цепь в случае уменьшения этого параметра.

Указательное реле – это электромагнитное устройство особого типа, которое используется в различных сигнализациях, входящих в состав приборов автоматики, защиты или управления. Оно является одним из важных компонентов приборов сейсмостойкого типа.

Реле Бухгольца или как его называют «газовое защитное», необходимо для предотвращения неполадок и уменьшения количества повреждений, связанных с масляными трансформаторами.

Важной составляющей конструкции холодильных, компрессорных и других приборов является реле контроля трехфазного напряжения. Вспомогательным можно назвать реле мощности, функционирование которого связано с направлением мощности

В случае с этими элементами важным показателем является угол максимальной чувствительности

Вспомогательным можно назвать реле мощности, функционирование которого связано с направлением мощности. В случае с этими элементами важным показателем является угол максимальной чувствительности.

Основные производители реле

Aleph International — более 30 лет на рынке электроники, электротехнических товаров и средств автоматизации. Продукция считается одной из наиболее надежных.

Axicom — подразделение швейцарской фирмы Alcatel Switzerland Ltd. с  1999 года входит в концерн  Tyco Electronics. Производит чрезвычайно качественные изделия. Все предлагаемые на российском рынке релейные устройства полностью отвечают требованиям отечественных нормативов по электрической надежности и прочности диэлектриков;

CIT RELAY & SWITCH (Чжэцзян, Китай) — компания специализируется на релейных устройствах, используемых в телекоммуникациях, автоиндустрии и безопасности. Имеет широкую номенклатуру продукции, главным достоинством является доступной цена изделий;

Finder — Европейский производитель специализирующееся на выпуске реле и таймеров. Занимает 3 место в Европе по выпуску электромеханических релейных автоматов промышленного и бытового назначения. Вся продукция сертифицирована по стандартам  ISO 9001 и ISO 14001.

NAiS под этой торговой маркой выпускается продукция компании Matsushita Electric Works (Япония). Изделия сертифицированы по стандартам ISO 9001:2000. Номенклатура продукции включает электромеханические и PhotoMOS реле, различные контроллеры и микровыключатели как для промышленного, так и для бытового использования.

Виды

По своему конструктивному исполнению реле времени подразделяют на:

Моноблок — полностью независимое устройство, с собственным корпусом, встроенным питанием и специальными гнездами для подключения какой-либо техники. Хорошо знакомы с этим типом реле те, кто занимается фотопечатью.

Встраиваемые— это упрощенный вариант моноблочных реле. У них нет собственного корпуса и питания, поскольку они нужны для того, чтобы создавать более сложные устройства. Они используются как дополнительные элементы и поэтому их помещают в один корпус с другими элементами изготовляемого прибора. Классический пример — таймер в стиральной машинке, микроволновой печи, духовке и пр.

Модульные (с управляющим контактом) — этот тип имеет стандартные размеры и устанавливается на DIN-рейку в распределительный щиток.

Помимо этого, реле времени также классифицируют в зависимости от принципа работы (как именно создается временной интервал):

• Реле времени с часовым механизмом. Этот вид был изготовлен первым и до сих пор считается одним из самых надежных, так как по своим свойствам не уступает пневматическим приборам. Их работа практически не зависит ни от мощности напряжения, ни от того как часто оно подается, ни от изменения температуры. В быту такой тип реле встречается в механических будильниках, кухонных таймерах, в некоторых стиральных машинах также встречается механическое реле программ.
• С электромагнитным замедлением. Используется в цепях, ориентированных на постоянное напряжение. Задержка осуществляется за счет создания вспомогательного магнитного потока, регулируемая изменением величины натяжения возвратной пружины. Регулируемое значение составляет до пяти секунд. Существенный минус этого типа реле в том, что задержка времени зависит от изменения температуры.

  Электро реле

• Вакуумное (электромеханическое). Этот вид используется там, где требуется электрический или пневматический сигнал, контролирующий достижение уровня вакуума.
• Моторные. Включает в себя двигатель с редуктором и электрическим контактом. Способность задержки времени составляет от 10 секунд и до десятков часов.
• Реле с гидравлическим или с пневматическим замедлением. Временные интервалы здесь регулируются за счет увеличения или уменьшения подачи жидкости, воздуха в рабочий процесс. Из плюсов можно также выделить то, что замедление не зависит от величины напряжения, частоты питания и изменения температуры. Также регулировка задержки не составляет особого труда.
• Электронное реле. Самый широко используемый вид реле времени, постепенно вытесняющий механические аналоги. Достоинствами такого вида считаются его небольшие размеры, вес, высокая точность работы, надежность и широкий выбор программ функционирования.

Между собой электронные реле подразделяют исходя из технологии отсчета срабатывания времени:

• Цифровые— напряжение оказывается на блок питания, из-за чего запускается задающий генератор, который затем подает импульсы на счетчик. Последний, в свою очередь, высчитывает эти импульсы до тех пор, пока они не сравнятся с нужным числом импульсов, которое задано в системе. Затем, на контролирующий реле выходной усилитель, посылается сигнал и счетчик перестает подсчитывать импульсы. Как только с блока питания снимется напряжение, реле вернется в свое изначальное состояние. Такие РВ способны задерживать время на десятки часов при минимальной погрешности. Главный минус в высокой стоимости.
• Аналоговые — для задержки времени используется конденсатор, на который при замыкании контактов подается напряжение. Следит за этим напряжением специальное устройство, которое сравнивает его и ранее указанное. В случае их совпадения, устройство подает сигнал, чтобы реле переключилось. Максимальная выдержка здесь равна 10 секунд. Этот тип превосходит цифровое в том, что он не требует точного программирования и проще в использовании.

Преимущества и недостатки использования ЭМР

Основными аргументами в пользу использования в схеме управления электрическими цепями электромагнитного реле становится:

• стойкость к воздействию на сети импульсных перенапряжений;
• способность электроизоляции выдерживать до 5 кВ между контактами и управляющей катушкой;
• незначительное падение напряжения на контактах в замкнутом состоянии;
• возможность коммутации нагрузок до 4 кВт при размере менее 10 см³;
• низкие показатели тепловыделения;
• наличие гальванической развязки между контактной группой и цепями управления;
• сравнительно доступная стоимость.

Среди «минусов» такого технического решения стоит выделить ограниченный механический ресурс оборудования, высокое потребление тока, создание помех в момент срабатывания.

Твердотельное реле

И вот, если мы соберем все плюсы механических и электронных импульсных реле, то получим достоинства твердотельных.

Суть работы твердотельного реле заключается в использовании эффекта воздействия света на pn-переход. В отличие от механических реле у твердотельных реле отсутствуют механические замыкания и размыкания контактов. Для этих целей в твердотельных реле используются полупроводниковые элементы.

Фото твердотельных реле Schneider Electric с охладителями

Принцип работы

Мы подаем ток на светодиод, и он, в свою очередь, воздействует на pn-переход коммутационной сети, замыкая или размыкая ее.

Твердотельные реле делятся на два основных вида. Это реле постоянного и переменного тока.

Твердотельные реле постоянного тока

Твердотельные реле постоянного тока очень надежны. Их срок службы, по сравнению с механическими, практически бесконечен. Работают они при температурах от -30 +70 градусов Цельсия.

Твердотельные реле переменного тока

Основная особенность твердотельных реле переменного тока — это пониженный уровень электромагнитных помех, малый расход энергии, абсолютная бесшумность и практически мгновенное срабатывание.

Достоинства

• Бесшумные.
• Отсутствуют подвижные детали. Срок службы — десятки лет.
• Коммутация с минимумом помех.
• Практически мгновенное срабатывание.
• Малое потребление электроэнергии.
• Очень малые размеры, при этом могут работать с большими токами.
• Широкая сфера применения. Благодаря минимальным размерам и большому количеству настроек срабатывания, используются практически везде.
• Благодаря большому расстоянию между цепью управления и управляемой цепью обеспечивается надежная изоляция.
• Очень прочные. Почти безразличны к вибрациям и ударам.

Недостатки

Казалось бы, давайте заменим все реле на твердотельные, и бед знать не будем, но здесь не все так просто. Два недостатка у твердотельных реле все же есть. И порой они становятся решающими.

1. Сильный нагрев.
2. Высокая цена.

При малых токах величина нагрева, конечно же, не существенна. Однако когда мы говорим о больших потребителях электричества, например, требуется коммутировать электрический обогреватель, то величина нагрева увеличиваются значительно. А если в цепи произойдет короткое замыкание, то полупроводники в твердотельных реле расплавятся очень быстро. Да, реле, конечно, может быть защищено от короткого замыкания и оснащено системой охлаждения, но при этом оно становится достаточно дорогим.

Абсолютная тишина. Можно монтировать на этаже

Полное отсутствие шума в процессе работы этих реле позволяет выполнять монтаж твердотельных реле, где угодно. Можно монтировать в электрических щитах на этажах, здесь ограничений нет.

Твердотельное реле в системах управления и автоматики

Как и электромагнитное реле, твердотельное реле работает, удерживает цепь замкнутой, только в течение того времени, пока на реле подается напряжение. То есть это не тот случай, как с триггером или поляризованным реле, когда подал управляющее напряжение, и «забыл» — цепь будет замкнута сколько угодно долго до следующего отключающего сигнала. Для замыкания цепи на твердотельное реле должно подаваться напряжение постоянно, поэтому это реле не может работать с кнопками без контроллера.

Между кнопками включения света и твердотельным реле всегда требуется контроллер, который подает на реле удерживающее коммутацию напряжение.

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
2. DIP-переключателями 1–3 выбрать диапазон времени.
3. Установить заданное время выдержки.

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть. Настроить время вы сможете от двух секунд до трех минут

Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

dekormyhome.ru

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Неизменной составной частью реле являются, как мы выяснили, контакты.

Основными их электрическими характеристиками являются коммутируемые напряжения и ток. Кроме того, критичным может оказаться время переключения – реле устройство достаточно инерционное, причем за счет нескольких конструктивных особенностей:

Электромагнит, являясь катушкой индуктивности, при подаче тока оказывает сопротивление его резкому нарастанию. Соответственно магнитное поле тоже запаздывает и обеспечивает нужное усилие притяжения якоря с задержкой. Контактная группа и якорь, имея определенную массу тоже инертны и вносят свой вклад в формирование задержки срабатывания.

Кстати, здесь еще не упоминалось герконовое реле, по сути тоже являющееся электромагнитным. Но разница в том, что сердечника оно не имеет. Магнитное поле воздействует непосредственно на контактные пластины, помещенные в вакуумную трубку.

За счет этого достигается высокое быстродействие. Но минус есть – низкие коммутируемые мощности. Больших токов геркон не потянет.

Это основное что касается контактов. Переходим к катушке управления.

Как уже говорилось, она может быть рассчитана на работу в цепях переменного и постоянного тока. Кроме того, катушка тоже имеет свои рабочие ток и напряжение, причем параметры эти могут значительно различаться в зависимости от типа реле. Очевидно, чем мощнее контактная группа, тем она массивней и тем большая мощность требуется для управления ею.

Вкратце это основные параметры, на которые нужно обращать внимание при выборе коммутационных изделий типа реле.

Но есть еще несколько моментов:

• степень защиты от внешних воздействий (пыли, влаги и пр.);
• исполнение, определяющее безопасность применения во взрывоопасных зонах.

Кроме того, некторые типы, например с открытыми контактами, при эксплуатации в сетях с напряжением 220 В без дополнительной защиты могут представлять опасность с точки зрения поражения электрическим током.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Назначение и принцип работы

Данное устройство призвано следить за величиной тока на определенном участке сети. В случае превышения установленного значения РМТ переключается, подавая сигнал на исполнительный механизм, который обесточит участок схемы или включит табло сигнализации.

Каждый элемент: релейная защита, пускатели, контроллеры, двигатели, трансформаторы в электрической сети, имеет свой предельный допустимый ток. Использование максимального реле тока вместо автоматических выключателей или предохранителей, имеет свое преимущество за счет селективности. В данном случае это возможность отключить определенный участок цепи, не затронув другие.

Конструкция токового реле представлена следующими элементами:

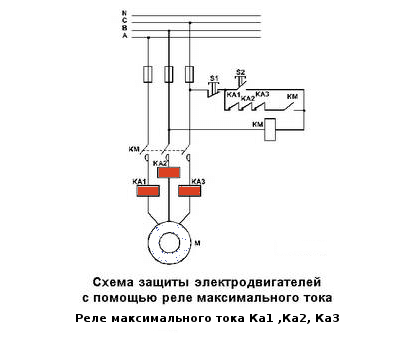

О том, как работает реле максимального тока и как его настроить, вы можете узнать из видео:

Основные достоинства реле

1. не требуется оперативное питание (!) — реле питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ40, РТ140, РСТ-11, −12, −13, −14, −11М и др.;
2. реле РСТ-40М1 выполнено в корпусе на DIN-рейку, так же возможно крепление на панель винтами;
3. реле РСТ-40М1 выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов;
4. коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей;
5. подготовка реле к работе требует всего одной операции по настройке тока срабатывания. При этом коэффициент возврата не менее 0,9 получается автоматически;

Критерии для классификации

Классификация реле или «электрических выключателей» связана с типом сигнала и конструктивными особенностями, подключением к однофазным или трёхфазным сетям. Ниже будут рассмотрены основные виды этого устройства.

Твердотельное реле является прибором электронного типа, в котором отсутствуют какие-либо движущиеся (механические) части. Область применения связана с включением и отключением цепей высокой мощности за счёт низкого напряжения. Прибор контроля максимального напряжения сконструирован на противоположном принципе. В связи с его принципом работы оно подключается исключительно к сети с постоянным током.

Под реле задержки времени понимают такие электротехнические устройства, которые используются для замыкания или размыкания цепи не в зависимости от значения поступающего сигнала, а строго спустя установленный промежуток времени. В устройствах присутствует микроконтроллер, регулирующий его работу по времени и управляющий задержкой отключения и включения.

Программируемое реле времени – это и есть прибор с микроконтроллерами, позволяющий пользователю более детально программировать желаемые временные параметры.

Электронное реле времени для создания задержки выключения подразумевает использование разнообразных решений – от цифровых до аналоговых, включая интегральные цепи и таймеры.

Цифровое реле времени делится на несколько типов. Одной из его разновидностей является беспроводное устройство. Блок управления передаёт на него кодированный сигнал. В основном используется в автомобилестроении.

Наиболее ярким примером использования реле времени с задержкой выключения 220 В можно назвать принцип работы старых стиральных машин. Потребителю приходилось поворачивать ручку, после чего внутри были слышны звуки обратного отсчёта.

Электромеханическое реле времени можно эксплуатировать только при подключении к трёхфазной сети постоянного тока. В его состав входит как основная, так и дополнительная обмотка короткозамкнутого типа из медной гильзы.

Достаточно вспомнить, как работают старые стиральные машинки. Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220 В.

Когда требуется обеспечить защиту электрического двигателя или установки, работающей от трёхфазной сети, используют реле контроля фаз. Значения управляемого сигнала могут контролироваться в зависимости от наличия всех или отсутствия хотя бы одной фазы, перенапряжения, изменения последовательности фаз и т. д.

Во многих бытовых приборах, включая холодильники, телевизоры, стиральные машины и даже котлы, применяются реле контроля напряжения или РКН. Связано это с тем, что такие устройства уязвимы к перепадам напряжения. Они могут выходить из строя как из-за повышения, так и ввиду уменьшения напряжения.

Назначение реле напряжения РН – разъединение и замыкание электрических цепей в случае повышения заданного значение давления. Принцип действия можно сравнить с предохранителями, только с одной разницей – вместо срабатывания от высокого тока оно активируется из-за повышения напряжения.

Для осуществления контроля над станками и целыми комплексами используется промежуточное реле. Один контакт отвечает за активацию станка, в то время как при помощи другого отключается иное устройство.

Импульсное реле характеризуется важным преимуществом над обычным. Речь идёт об отсутствии необходимости в постоянной подаче электроэнергии. Использовать бистальное реле (как ещё его называют) приходится только тогда, когда с заданной мощностью обычное уже не справляется.

Устройство с экзотическим названием герконовое реле размыкает или замыкает управляющую и управляемую сеть за счёт магнитного поля, создаваемого постоянным или внешним магнитом. К примеру, им может быть соленоид.

Принцип работы РМТ

На примере работы реле РЭО-401 наглядно можно понять принцип работы.

Основные элементы конструкции токового реле РЭО-401

Величина порога срабатывания в данном варианте регулируется глубиной погружения трубки с сердечником в цилиндрическое отверстие катушки. Трубка ввинчивается или выкручивается из катушки, таким образом, регулируется порог срабатывания. В некоторых конструкциях трубка свободно передвигается внутри катушки и фиксируется зажимным винтом.

На этом примере рассмотрен классический вариант, где хорошо просматривается принцип действия реле, существуют много моделей с другими конструкциями и дополнительными функциями. Основной принцип во всех вариантах один, при превышении установленного максимального порога тока, реле отключает цепь от источника питания.

Модели указательных реле

Популярные в нашей стране указательные реле — преимущественно отечественного производства, которые отличаются высокой надежностью и относительно низкой стоимостью.

Наиболее востребованные модели с указанием основных технических характеристик и ориентировочной стоимости представлены в таблице.

Марка	Характеристики	Примерная стоимость, руб.
РУ21	Напряжение тока постоянного контролируемое, В       220, 110, 48, 24 Напряжение тока переменного контролируемое В        220, 110 Постоянный ток контроля, А         0,006-0,01-0,016-0,025-0,05-0,06-0,08-0,1-0,16-0,25-0,4-0,5-1-2-2,5- 4 Ток контроля переменный, А        0.025, 0.05, 0.08, 0.1, 0.16, 0.25, 0.4, 0.5, 1, 2.5 Интервал токов коммутации, А    0.01…2 Интервал напряжений коммутации постоянного тока            24…250В Интервал напряжений, В, переменного тока      24…250	690
РЭПУ-12М-112	Температура среды — 45…+55°С; Влажность относительная до 98 % при температуре до 35°С; Реле сейсмоустойчивы при ускорения Зg в интервале частот 5-15Гц; Уровень защиты корпуса IP40, выводов — IP00.	1050
РЭУ11-20	Температура функционирования от -50…+55°С Влажность относительная воздуха без конденсации влаги до: — в исполнении У-98% при температуре 25°С — в исполнении Т-98% при температуре 35°С Высота над уровнем моря — до 4300м	1000
РЭПУ-12М-200	Температура воздуха — 45…+55°С; Относительная влажность до 98 % при температуре до 35°С; Степень сейсмоустойчивости ускорении Зg в интервале частот 5-15Гц; Защитный уровень реле по корпусу IP40, по выводам — IP00.	850
РЭПУ-12М-121	Температура воздуха — 45…+55°С; Относительная влажность до 98 % при температуре до 35°С; Степень сейсмоустойчивости при воздействии ускорения Зg в интервале частот 5-15Гц; Защитный уровень реле по корпусу IP40, по выводам — IP00.	1250

Реле РУ-21 используются в схема защиты для индикации срабатывания РЗиА. Выпускаются в различных модификациях, в наименовании которых зашифрованы основные характеристики. Например, обозначение РУ-21/0,006 показывает, что устройство предназначено для функционирования в цепях постоянного тока со значением срабатывания 0,006А.

Модель РЭПУ -12М различных модификаций используются в качестве промежуточно-указательных реле переменного и постоянного тока. Устанавливаются в устройствах защиты сигнализации, автоматики и управления.

Модель РЭПУ-12М имеет несколько модификаций, подбор которых осуществляется в зависимости от параметров сети

РЭУ11-20 применимы только для цепей с постоянным током. Используются для оповещения аварийного состояния цепи в устройствах автоматики.

Реле РЭУ-11-20 является популярной моделью устройств, отличающейся высокой надежностью

Монтаж и точки размещения

Реле-указатели устанавливаются как индикатор сработки в схемах релейной защиты и автоматики.

Реле подключаются как по параллельной схеме, так и последовательно.

При вставке обмотки последовательно устройства подключаются к цепи обмоток иных реле и приборов (к примеру, катушечных выключателей) и при сработке от проходящего в цепи тока, фиксируют момент замыкания.

При втором способе обмотки реле подключаются параллельно обмоткам иных приборов и реле. После подачи на обмотки напряжения устройство фиксирует момент его появления в цепи.

Монтаж блинкера может осуществляться:

• с лицевой стороны на релейную панель;
• внутри комплекта защитного оборудования.

Указатель силы тока WT-3 рассчитан на одновременную работу сразу с несколькими каналами

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях

Виды реле тепловой защиты

Существует несколько видов реле для защиты электрических двигателей от обрыва фаз и токовых перегрузок. Все они отличаются конструкционными особенностями, типом используемых МП и применением в разных моторах.

ТРП. Однополюсный коммутационный аппарат с комбинированной системой нагрева. Предназначен для защиты асинхронных трехфазных электромоторов от токовых перегрузок. Применяется ТРП в электросетях постоянного тока с базисным напряжением в условиях нормальной работы не больше 440 В. Отличается устойчивостью к вибрациям и ударам.

РТЛ. Обеспечивают двигателям защиту в таких случаях:

• при выпадении одной из трех фаз;
• асимметрии токов и перегрузок;
• затянутого пуска;
• заклинивания исполнительного механизма.

Их можно устанавливать с клеммами КРЛ отдельно от магнитных пускателей или монтировать непосредственно на ПМЛ. Устанавливаются на рейках стандартного типа, класс защиты – IP20.

РТТ. Защищают асинхронные трехфазные машины с короткозамкнутым ротором от затянутого старта механизма, длительных перегрузок и асимметрии, то есть перекоса фаз.

РТТ могут быть использованы в качестве комплектующих частей в различных схемах управления электроприводами, а также для интеграции в пускатели серии ПМА

ТРН. Двухфазные коммутаторы, которые контролируют пуск электроустановки и режим работы мотора. Практически не зависят от температуры внешней среды, имеют только систему ручного возврата контактов в начальное состояние. Их можно использовать в сетях постоянного тока.

РТИ. Электрические переключающие аппараты с постоянным, хоть и небольшим потреблением электроэнергии. Монтируются на контакторах серии КМИ. Работают вместе с предохранителями/автоматическими выключателями.

Твердотельные токовые реле. Представляют собой небольшие электронные устройства на три фазы, в конструкции которых нет подвижных частей.

Функционируют по принципу вычисления средних значений температур двигателя, осуществляя для этого постоянный мониторинг рабочего и пускового тока. Отличаются невосприимчивостью к изменениям в окружающей среде, а потому используются во взрывоопасных зонах.

РТК. Пусковые коммутаторы для контроля температуры в корпусе электрооборудования. Используются в схемах автоматики, где тепловые реле выступают в качестве комплектующих деталей.

Чтобы обеспечить надежную работу электрооборудования, релейный элемент должен обладать такими качествами, как чувствительность и быстродействие, а также селективность

Важно помнить, что ни один вид из выше рассмотренных приборов не является пригодным для защиты цепей от короткого замыкания. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке

Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке.

Электрооборудование может перегореть еще до начала срабатывания реле. Для комплексной защиты их нужно дополнять предохранителями или компактными автоматическими выключателями модульной конструкции.
