Реле времени своими руками: обзор 3-х вариантов самоделок

Идея 3. На базе микросхем

Это более сложный вариант, чем с использованием транзисторов, но цифровое реле не требует нажатия кнопки для начала нового цикла, они более устойчивы. Циклическое реле позволяет выполнять несколько операций в автоматическом режиме, за счет наличия микросхемы существует источник внутреннего опорного питания, можно значительно увеличить пределы задержки времени.

Рис. 7. На базе микросхемы КР512ПС10

Посмотрите на рисунок, приведенная здесь схема рассчитана на работу в цепи 220 В. Для ее реализации вам понадобятся резисторы разного номинала, указанные на схеме, диодный мост, пара транзисторов, полупроводниковые элементы, конденсаторы, промежуточное реле, микросхема.

Ее принцип действия идентичен с описанным ранее вариантом на двух транзисторах с той разницей, что в цепи управления временной задержкой появляется микросхема. С помощью которой заряд конденсатора может накапливаться в десятки раз дольше, соответственно, получается возможность увеличения времени задержки.

Процесс сборки не представляет особых трудностей для опытных радиолюбителей, имеющих навыки пайки и чтения схем. Однако для новичков такое реле времени может представлять определенную сложность, поэтому им следует внимательно относиться к процессу.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

  1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
  2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

  • подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
  • пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1. Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам:

1

Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

Идея 3. На базе микросхем

Это более сложный вариант, чем с использованием транзисторов, но цифровое реле не требует нажатия кнопки для начала нового цикла, они более устойчивы. Циклическое реле позволяет выполнять несколько операций в автоматическом режиме, за счет наличия микросхемы существует источник внутреннего опорного питания, можно значительно увеличить пределы задержки времени.

Рис. 7. На базе микросхемы КР512ПС10

Посмотрите на рисунок, приведенная здесь схема рассчитана на работу в цепи 220 В. Для ее реализации вам понадобятся резисторы разного номинала, указанные на схеме, диодный мост, пара транзисторов, полупроводниковые элементы, конденсаторы, промежуточное реле, микросхема.

Ее принцип действия идентичен с описанным ранее вариантом на двух транзисторах с той разницей, что в цепи управления временной задержкой появляется микросхема. С помощью которой заряд конденсатора может накапливаться в десятки раз дольше, соответственно, получается возможность увеличения времени задержки.

Процесс сборки не представляет особых трудностей для опытных радиолюбителей, имеющих навыки пайки и чтения схем. Однако для новичков такое реле времени может представлять определенную сложность, поэтому им следует внимательно относиться к процессу.

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками, легка и доступна для повторения. Элементная база собрана на распространенной микросхеме интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

Сердцем устройства является специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение света.

Управление таймером осуществляется двумя кнопками: старт и стоп. Для начала отсчета времени необходимо нажать на кнопку старт. Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой стоп. Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения реле времени.

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, данная также требует внешнего питания, от источника постоянного тока 12 вольт.

Для того чтобы сделать запуск реле при подаче на него питания, необходимо немного изменить схему, и вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео:

Простая радиосхема

Схема печатной платы реле на 12 в

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

Схема

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

10 часовой таймер на микросхемах К155ЛА3 и К176ИЕ5

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Принцип работы и области применения

В основу работу автотаймеров положен принцип замыкания и размыкания электрической сети, исходя из установленных параметров. После нажатия кнопки включается техника либо освещение и начинается обратный отсчет времени в контроллере. По истечении установленного периода срабатывает реле времени, прекращается подача тока и техника отключается.

Механизм приведения в действие приборов различный, но в любом реле после истечения установленного периода отключается рабочий механизм.

Временные реле используют:

  • в стиральных машинах;
  • в кухонных устройствах – микроволновках, духовках, печах;
  • в системах вентиляции и полива;
  • в осветительных приборах.

Активно используется таймер для контактной сварки в быту, на производстве, в некоторых школах (звонки на уроки и перемены).

Несколько слов о разновидностях

Электронные таймеры для установки задержки включения и отключения используются в микроволновках, стиральных машинах, системах обогрева, для обустройства умного дома и т.д. Принцип действия реле времени основывается на установке временного интервала для задержки в работе электрической сети. На практике такое устройство может иметь различный способ замедления:

электромагнитное;

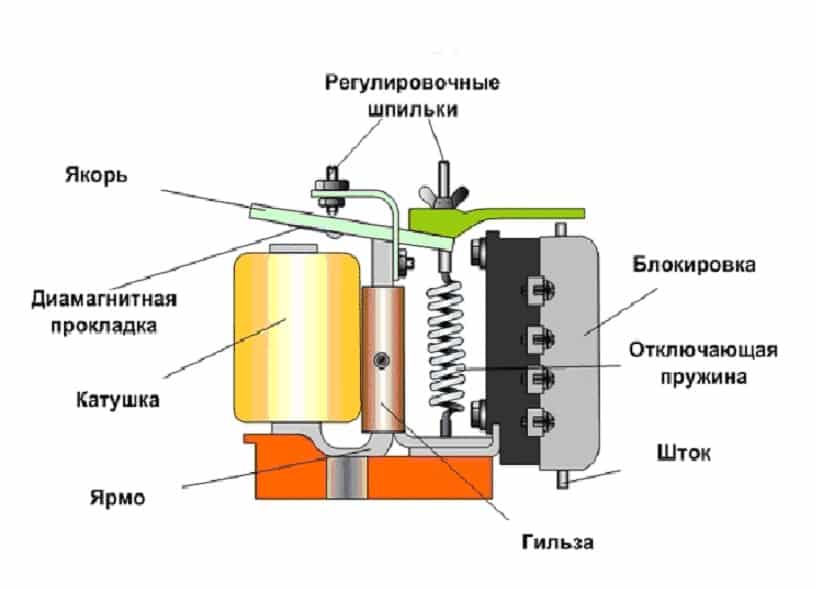

Рис. 1: электромагнитные реле времени

  • пневматическое;
  • с часовым механизмом;


Рис. 2. С часовым механизмом

  • моторные;
  • электронные.

Из-за сложности настройки и дефицита определенных элементов далеко не все реле времени можно собрать своими руками. Наиболее простым вариантом для изготовления и рассмотрения являются электронные модели, так как достать комплектующие для них сегодня можно как из старого оборудования, так и с любого магазина радиодеталей.

Электромеханические реле и другие варианты доступны в случае наличия специфических комплектующих, которые далеко не всегда можно найти в свободной продаже.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах. Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Как сделать реле времени своими руками на базе микросхем

Изготовить реле на основе микросхем не составит труда для человека, который имеет хотя бы минимальные навыки.

Материалы и инструменты

Потребности лучше обозначать в общем виде. Многие электронные компоненты взаимозаменяемы, поэтому тратить бесконечное время на поиски конкретной детали бессмысленно. Потребуются резисторы, конденсаторы, транзисторы, микросхемы, промежуточные реле или переключатели, блоки питания или понижающие трансформаторы, катушки и т. д. Номиналы придётся подбирать по обстоятельствам.

В качестве основания прибора идёт основание для распайки элементов – печатная плата, диэлектрическая поверхность или каркас. Это добывается по возможности. Хорошо бы подобрать подходящий по размерам корпус. А работать нужно с маломощным паяльником, примерно 50 Вт.

Аппарат на универсальном таймере NE555

Ещё во второй половине прошлого столетия научились создавать многофункциональные приборы в виде одной большой гибридной интегральной микросхемы. Среди этих изделий большой популярностью пользуется микросхема таймер NE555, с помощью которой можно собрать схемы самого различного уровня сложности, от простого триггера Шмидта до многоступенчатого кодового замка. В России 555 таймер широко применяется при построении схем генераторов и реле времени, у которых настройки задержки изменяются от микросекунд до нескольких часов.

Таймер 555 серии может работать в режиме одновибратора, мультивибратора и прецизионного триггера Шмитта с RS-триггером.

ФОТО: ledjournal.infoСхема таймера 555

Если таймер NE555 включить по схеме реле времени, то можно реализовать два варианта – задержку на включение и задержку на выключение нагрузки.

Устройство с функцией задержки включения

ФОТО: ledjournal.infoСхема реле времени на микросхеме NE555

Для выполнения двух противоположных функций можно использовать группу перекидного контакта выходного реле. К выходным клеммам реле подключить точки «Включить» и «Выключить» зависимого устройства. В одном положении перекидного контакта будет активироваться функция «Включить» зависимого прибора.

Устройство с задержкой отключения

В другом положении перекидного контакта будет активирована функция «Выключить» того же самого зависимого прибора. Настройка времени задержки выполняется по необходимости.

Если нужно одновременно иметь две разные настройки, появляется необходимость в наличии двух реле времени и устройства, которое будет решать, какое реле времени и когда включать.

Прибор с большой выдержкой на стабилизаторе напряжения TL431

Существует универсальная микросхема, основным назначением которой является стабилизация напряжения, но на ней имеется возможность реализовать даже схему таймера задержки времени с большой выдержкой. Для реализации понадобится пара резисторов и конденсатор. Их номиналы рассчитываются по формуле, чтобы получить требуемое время задержки.

ФОТО: ledjournal.infoСхема устройства задержки времени на стабилизаторе напряжения TL431

Эту схему можно реализовать благодаря очень низкому показателю входного тока (4 мкА). Когда замыкается главный контакт, транзистор начинает производить зарядку. Когда показатель напряжения достигает значения в 2,5 В, транзистор открывается и ток при содействии оптопарового светодиода (оптрона) начинает  течь, от чего на внешней цепи происходит замыкание.

Таймер для каждодневного включения нагрузки на базе CD4060B

Для обязательного ежедневного выполнения рутинных домашних работ (например, для поливки цветов или кормления рыбок в аквариуме) можно приспособить электронную технику. Схема реализуется из двух генераторов импульсов периодом в 24 часа, триггера и выходного ключа с реле. Она приведена на рис 7. В качестве блока питания использована зарядка для сотового телефона с выходом 5 V. В каком-то смысле это одна из функций умного дома.

ФОТО: radiostorage.netПринципиальная схема ежедневного домашнего помощника

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Смотрите это видео на YouTube

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

  1. Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, — 4 шт.
  2. Тиристор ВТ 151 — 1 шт.
  3. Емкость на 470 нФ — 1 шт.
  4. Резисторы: на 4300 кОм — 1шт, на 200 Ом — 1 шт., регулируемый на 1500 Ом — 1 шт.
  5. Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Смотрите это видео на YouTube

Основные виды и принцип работы реле времени

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Что такое импульсное реле — схема подключения для управления освещением

Что такое электромагнитное реле, их виды и принцип работы

Принцип работы и схема подключения теплового реле

Что такое реле напряжения и для чего оно нужно в квартире

Как работает электронный таймер

В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.

Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.

Принцип работы реле времени:

  • После команды запуска таймер начинает считать с нуля.
  • Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
  • Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.

Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.

Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.

Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени. Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

t = 1,1*(R3+R6)*C2

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным — 12 Вольт.

Если схема реле задержки выключения вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы — оставляйте ваши комментарии.

Выводы и полезное видео по теме

Разобраться с нуля во внутреннем устройстве реле времени часто бывает сложно. У одних не хватает познаний, а у других опыта. Чтобы упростить вам выбор нужной схемы, мы сделали подборку видеоматериалов, в которых подробно рассказывается обо всех нюансах работы и сборки рассматриваемого электронного девайса.

Принцип работы элементов реле времени на транзисторном ключе:

Автоматический таймер на полевом транзисторе для нагрузки 220 В:

Пошаговое изготовление реле задержки своими руками:

Собрать самостоятельно реле времени не слишком сложно – есть несколько схем для реализации этого замысла. Все они основаны на постепенной зарядке конденсатора и открытии/закрытии транзистора или тиристора на выходе.

Если нужен простой прибор, то лучше взять транзисторную схему. Но для точного контроля времени задержки придется паять один из вариантов на той или иной микросхеме.

Если у вас есть опыт сборки такого устройства, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте , прикрепляйте фотографии своих самоделок и участвуйте в обсуждениях. Блок для связи расположен ниже.
