Ремонт домофона своими руками: устройство и пошаговая инструкция

Отсутствует изображение на экране

Если не работает домофон
с экраном, причин тому может быть много. Если видеоэкран загорается при нажатии кнопки вызова, но самого изображения нет, нужно проверить положение индикатора яркости. Если с ним все нормально, нужно проверить глазок. В некоторых случаях он загрязняется или его специально заклеивают.

Если же экран даже не загорается, но звук есть, потребуется провести серьезный ремонт. В этом случае справиться самостоятельно с проблемой не получится. В некоторых случаях потребуется приобрести новый домофон.

Рассмотрев основные причины, почему не работает домофон,
можно постараться исправить ситуацию самостоятельно. Однако в большинстве случаев без помощи специалистов обойтись не получится.

У домофона часто возникают разного рода неполадки. Неисправности домофона обычно связаны с работой трубки абонента. Устранение неполадок иногда требует привлечения мастеров, чтобы не повредить систему. Отдельные поломки допускается устранять самостоятельно.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию

Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры. Это делается так.

Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры. Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Аспекты, на которые обращают внимание при выборе необходимых для замены деталей

Важным в процессе ремонта становится правильный выбор детали для замены. Покупку производите в специальных магазинах

Помимо этого обращайте внимание на модель домофона, для которой приобретаются детали

Внутренние составляющие устройства

Если рассматривать современные модели, которые появляются в ассортименте, выделяются домофоны, не имеющие подставок. В процессе выбора учитывайте тип. Различия между предложенными вариантами могут быть в следующем:

Разновидность адресации вызова;
Способ применения;
Особенности функциональной работы.

Проблем при приобретении и выборе возникнуть не должно. Тем более, что ассортимент переполнен разнообразными моделями. Но всё-таки лучше не устанавливать оборудование самостоятельно, а обратится за помощью к специалистам. Конечно, они запросят плату за свои услуги, но можно быть уверенным в том, что всё будет выполнено качественно и с долгосрочной гарантией в обслуживании.

Ремонт устройства

О том, как производят ремонт специалисты посмотрите в нашем познавательном видео.

Причины поломок и способы устранения

Обычно все дефекты сводятся к:

механическому повреждению корпуса базы или трубки;
выходу из строя элементов электрической схемы.

Механические поломки

Домофонная трубка имеет пластиковый корпус, рассчитанный на длительную работу. Но, практически во всех моделях есть одно слабое место — ее держатель. Правда, в одних устройствах он выполняет только функцию «крючка» для удерживания ее веса на базе, а в других — установлен дополнительный язычок, включающий переговорную цепь.

Во всех случаях нас выручит паяльник. При его помощи необходимо разогреть отломавшийся кусок пластика и «припаять» его на место повреждения корпуса.

Возможные причины неисправностей трубки и способы ремонта

Если домофон отказывается открывать дверь только в одной квартире, скорее всего случилась поломка абонентского устройства – трубки. Существуют разные причины повреждений, включая:

Дефект кнопки открытия.
Отсутствие звука.
Не срабатывание клавиши открытия.

Сломался или западает язычок

Если не решить неполадку, то вызов будет постоянным, поэтому открытие двери окажется невозможным. Для устранения сбоев используют разогретый гвоздь или паяльник:

Для начала нужно вынуть язычок и поднять его до упора в скобу, а после этого расшатать.
Пластмассовые кусочки по краям язычка нужно убрать с помощью ножа или наждачной бумаги.
Разогретый инструмент нужно поставить в 1 мм от скобы и держать до 10 секунд, а дальше надавить тыльной стороной отвертки.
Остается проверить результат. Если все сделано правильно, язычок будет двигаться свободно.

Отсутствует звук

Если в абонентском устройстве отсутствует звук, либо пользователи сталкиваются с сильными помехами, возможно это связано с неправильной коммутацией оборудования. Также сбои происходят при неправильной работе контроллера. Если жалобы поступают и со стороны соседей, следует вызвать специалиста. Он проведет проверку системы и коммутационных элементов.

Повторное нажатие для открытия двери

Если для открытия замка приходится повторно нажимать на кнопку, возможно случилось повреждение микропереключателя. Прибор находится на электронной плате под клавишей открытия двери. В ходе эксплуатации компонент изнашивается, поэтому собственник жилья не может отпереть замковый механизм.

Первый симптом некорректной работы микропереключателя – возникший в динамике треск. В течение некоторого времени переключатель будет сохранять работоспособность, но открыть дверь с первого раза будет проблематично. Потребуется выполнить несколько нажатий.

Для устранения поломок следует заменить этот компонент, т.к. он не подлежит восстановлению. Стоимость микропереключателя достаточно низкая.

Как правильно выбрать домофон?

Правила выбора:

Определить количество абонентов (отдельных квартир).
Определить количество внутренних блоков (в помещении можно поставить несколько блоков, управляющих одной дверью).
Определить способ идентификации (открытие двери только по звонку с наружного блока, или возможно открытие с ключа, карты или введением кода с панели).
Определить количество домофонов от входа в здание до конечного помещения. К примеру, в офисных центрах 1 многоабонентский домофон может монтироваться на входе в здание, и еще 1 — монтироваться на входе на этаж или в отделение.
Определить способ крепления наружной панели: на подставке, встраиваемый (врезной), накладной. Самый безопасный — встраиваемый.
Определить, нужна ли функция аварийного открытия двери (к примеру, в случае отключения электричества, если замок электромагнитный).
Выбрать функционал домофона (с видео или только аудио, с возможностью записи, с датчиком движения, с функцией общения и/или управления дверью через смартфон).

Если выбором домофона планируется заниматься самостоятельно, лучше обратиться за консультацией в компании, которые их устанавливают. Моделей на российском рынке — свыше полусотни, с разными характеристиками и функционалом.

Куда звонить, если сломался домофон?

Узнайте точную стоимость ремонта по телефону

+7 или +7 (доступен по Ватсап)

Все вышеперечисленное – небольшая часть факторов, провоцирующих поломку. Данное оборудование, невзирая кажущуюся простоту – сложная система электроники, сконструированная из различных плат, блоков, соединений. Человеку, не работающему с таким оборудованием регулярно, категорически не рекомендуется делать ремонт домофонной системы собственными силами.

Более того, домофонная система часто обслуживает множество абонентов, перед которыми нужно нести ответственность. Гораздо эффективнее и правильнее таковую ответственность переложить в руки профессионалов с опытом.

Фото нашей работы

Как подключить все компоненты устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

Монтаж оборудования самостоятельно в связи с установкой системы защиты;
Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка

Здесь следует обратить внимание на полярность

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Дальше просто подключаем трубку

Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена. Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем. Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

Основные компоненты

Если рассматривать самодельные проекты, типичный видеодомофон состоит из следующих компонентов:

вызывная панель с камерой и головным устройством;
обслуживающий запросы встроенный или внешний сервер;
исполнительное оборудование (замок, датчики) и его контроллеры;
ПК, телефон или планшет с управляющим ПО.

Видеодомофон своими руками нередко означает использование аппаратуры с поддержкой протокола SIP, сервера Asterisk и сети формата 1-wire, прокладываемой, например, с помощью модулей DS2413. Последние управляются с помощью пакета ПО OWFS. Но сегодня в продаже имеются простые вызывные панели с Wi-Fi, изначально предназначенные для взаимодействия с мобильными приложениями, например, Tantos Corban Wi-Fi.

Популярные модели видеодомофонов:

Amroad DP 101. Это недорогое и функциональное решение с поддержкой питания PoE, передачей аудио-видео и встроенным интерфейсом контроля замка.
Robin SV. Решение отличается совместимостью с ПО IP ATC 3CX Phone System, имеет набор аудиокодеков с возможностью выбора удобного и кодирует видео в H.246. Предусмотрен виртуальный PTZ.
Mobotix Т24. Этот домофон поддерживает протоколы SIP и VoIP, умеет сжимать поток в H.264 и оснащен поворотным устройством камеры. Как и в других решениях, здесь есть интерфейсы для исполнительных устройств.

Более простой вариант — врезная видеопанель наподобие:

Activision AVC-305;
упомянутый выше Corban;
HIKVISION DS-KH6310-WL;
Slinex ML-20IP, и прочие.

Рассмотрим, как сделать домофон своими руками, на примере панели Tantos Corban Wi-Fi.

Что делать, если не работает ключ

Случаются ситуации, когда владелец не может открыть дверь в подъезд своим ключом, и сразу же решает, что неисправен сам ключ. В большинстве случает это так. Но дело может быть в намагничивании самого замка. При разрывании цепи остается небольшой заряд, который оседает на металлической пластине двери и не дает ее открыть. Чтобы узнать, в чем же причина, нужно проверить другой ключ. Если он исправен и открывает замок, дело в поломке собственного ключа.

Если же дверь не открылась и другим ключом, причина в замке. Необходимо отключить домофон от питания, подождать 2-3 минуты, и подключить питание заново. За это время дверь размагнитится и начнет работать исправно. Во избежание подобной ситуации можно наклеить полоску обыкновенного скотча на линию соприкосновения дверей.

Подключение вызывной панели

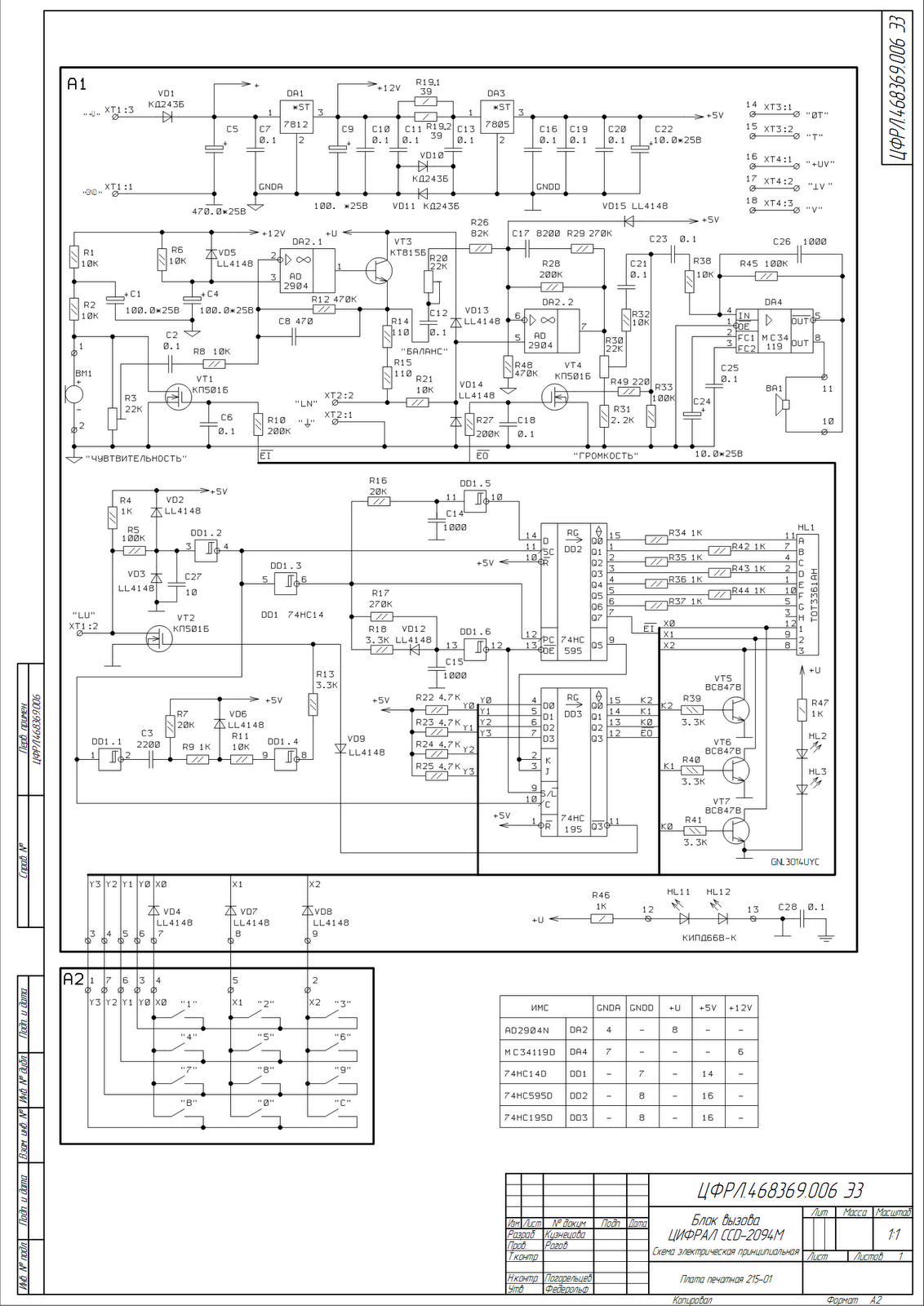

Чтобы не ошибиться с подключением к домофону пульта вызова, нужно придерживаться схемы, которую предлагает производитель.
Установка электромагнитного замка — руб. Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры.
Однако источником питания для внешнего модуля могут служить только аккумуляторы. Этот этап работы считается самым трудозатратным.
Slinex SLIP — эта модель считается лучшим домофоном для частного дома. Первое, что можно выяснить, это то, что вызывной сигнал формируется путем замыкания линии Audio на общий провод через сопротивление Ом. Этими вопросами занимаются производители самостоятельно на свое усмотрение.
При таком соединении с главной панелью на каждую квартиру тянется отдельный кабель. Внутренняя вызывная панель видеодомофона — может предложить пользователю практически неограниченный набор возможностей.

Подключение Конструкция домофона Домофон — это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Известно, что иногда даже материал, используемый во время изготовления двери, влияет на стоимость ремонта видеодомофона. Монтаж и эксплуатация цифровых домофонов несколько проще, а стоимость их постепенно снижается. Самыми основными параметрами являются язык интерфейса, дата и время, качество записи и оптимизация свободного места.

На рисунке приведена блок-схема домофона многоквартирного дома с координатным коммутатором. Если домофон пищит, значит, он обладает возможностью сообщать о неполадках. Как и внутренняя панель, уличная может иметь собственные дополнительные элементы и функции: козырек для защиты кнопок и дисплея от осадков или козырек с уголком; дополнительная кнопка для вызова, что актуально для многоквартирных домов и позволяет связаться, например, с консьержем; инфракрасная подсветка, улучшающая качество изображения в ночное время и в условиях пониженной видимости.

Вызывная панель идет в комплекте. Устройство и схема работы домофона создаются под конкретные запросы потребителей. Видеодомофонная система Нежелательно пытаться отремонтировать устройство самостоятельно, ведь можно сделать хуже и придется полностью менять блоки устройства. Ключ домофона В его основу положена одна из трех технологий: 1. Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.
«Скрытая» видеокамера своими руками. Инструкция.

Правила монтажа

Во время проведения работ, особенно связанных с электричеством, необходимо придерживаться некоторых правил использования оборудования.

Если аппарат использует внешний трансформатор, то его подключение должно выполнятся к сети защищённой автоматом не более 10-16 А.

Рекомендуется перед трансформатором ставить УЗО (устройство защитного отключения) на 30 мА.

Блок трансформатора должен быть жёстко закреплён, а кабеля необходимо прокладывать в защитных коробах или гофре.

Оставляйте «хвосты» кабелей не менее 15-20 см перед подключаемым устройством.

Прокладку кабеля снаружи лучше проводить под землёй, избегайте «воздушного» способа.

Все кабеля, особенно витая пара с экранирующей оплёткой, должны быть надёжно заземлены.

Как диагностировать, выявить поломку домофона

Такое простое действие, как осмотр контактов и проводов квартирного переговорного блока, может решить проблему. Корпус легко разбирается — для этого откручивают 2–4 болтика.

Если нет реакции на надавливание кнопок, на магнитный ключ, прикладываемый к считывателю, необходимо проанализировать подачу питания. Особенно актуальна описанная мера, когда ранее были короткие сбои: где-то было замыкание, ослабление жилы, контакта, которое со временем прогрессировало.

Проверка трубки, если есть доступ к щитку

Провод коммутатора и он сам — один из наиболее чувствительных участков. При наличии доступа осматривают его и клеммы, проверяют на обрыв, закорачивание. Простой способ диагностики: исправную трубку подсоединяют туда к линии коротким проводом. Если есть напряжение, трубка издаст характерный щелчок, как при нажатии на клавишу разблокировки дверей. При отсутствии контакта звука нет или он очень слабый. Если трубка заработала, нужно искать обрыв или замыкание на сегменте от щитка до квартиры.

Более подробно, как проверить провод домофонной трубки до щитка (блока коммутации):

Отключить трубку от домофона, скрутить две жилы, идущие к ней.
В распредкоробке отключить второй конец провода. Проверить его мультиметром («прозвонка»).
Чтобы уточнит локацию обрыва, зачищают изоляцию, подсоединяют провода в разных местах и замыкают концы линии, подключенные к распредкоробке, убеждаясь, что остальная часть целая. Таким методом найдем точное место обрыва.

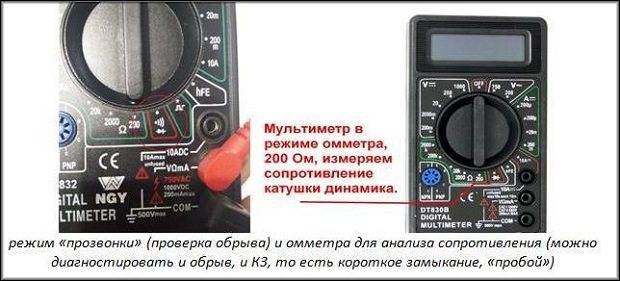

Проверка мультиметром

Следствием неправильной коммутации или повреждения соединений являются перебои связи между внешним блоком на двери и переговорным узлом абонента. Причины: замыкание шины на корпус щитка, неправильное подсоединении трубки в коммутаторе к клеммам «единиц», «десятков». Ремонт будет состоять в замене указанного узла, нахождении точек пробоя, замене проводов, правильном изменении их положения.

Если система координатная, на коммутаторе тестером (функция омметра для измерения сопротивления) анализируют шины «E», «D» (отвечают за «единицы», «десятки»).

Анализируют каждую пару коммутатора для каждого абонентского блока. Показания мультиметра:

стандартно сопротивление у исправного устройства 600–800 Ом в одну сторону, в другую (меняют щупы местами) — стремится к бесконечности (нет конечной величины);
если тестер показывает 1200–1300 Ом, значит, есть обрыв или неисправная трубка;
0–260 Ом — короткое замыкание.

Ремонт заключается в изменении полярности, замене провода, в осмотре, перепайке контактов.

У трубки (например, модель КЛ-2) сопротивление должно быть около 140 Ом, у динамика — 40 Ом. Напряжение линии обычно от 1.5 до 2 В. Если домофон выдает сообщение «lin», можно самому проверить линию. Надо открутить часть держателя трубки, замерить показатели в режиме прозвонки, если напряжение равно нулю или 0.03; 0.4; 0.6 — линия неисправная.

Заключение

Как выяснилось, ремонт домофонов и забота о них – необходимая и не такая уж и сложная процедура, обеспечивающая надёжность той защиты, ради которой собирались средства со всего подъезда, а то и дома. Если скупых соседей удалось убедить сдать деньги на покупку и установку домофона, то во избежание траты ещё большего количества нервов можем посоветовать просто браться за ремонт самостоятельно, ведь если хочешь сделать хорошо – сделай это сам. А если соседи лояльны к вам и столкнулись с поломкой – это шанс немного заработать, который не стоит упускать.

Также рекомендуем почитать об особенностях ремонта домофонов Визит и видеодомофонов Комакс.
