Ремонт розеток своими руками – Распространенные неисправности розеток

Как найти нужный автомат

Свой учетный прибор можно найти по серийному номеру, указанному в договоре

В старых зданиях щитки находятся в плачевном и аварийном состоянии. Если электрики не промаркировали линии и приборы, найти свое направление крайне затруднительно.

Варианты действий:

• Попытаться с помощью фонаря найти нанесенные ранее надписи, которые частично стерлись или припали пылью.
• Проследить направление кабеля. На площадках, где 2-3 квартиры, вычислить свой провод несложно.
• Путем увеличения и уменьшения нагрузки определить свое устройство по частоте вращения диска или миганию индикатора.
• Найти свой учетный прибор по серийному номеру, указанному в договоре.
• Вызвать специалиста и попросить его показать свой автомат.

Инструкция к установке

устройство

Установка евророзетки:

1. Удаляем изоленту. Измеряем глубину отверстия, предназначенную для кабеля. Если размер не совпадает нужно зачистить защитный слой резины. Оголенный кабель должен совсем немного выступать из отверстия;
2. С помощью прижимного винта вставляем первый провод. Фиксация должна быть очень надежная. Если этого не будет, розетка довольно быстро перестанет работать. Чтобы это сделать кабель нужно аккуратно потянуть, он не должен двигаться из стороны в сторону;
3. Повторяем эту же процедуру со вторым проводом. Нельзя забывать про аккуратность при оголении проводов.
4. В случае если была куплено оборудование с заземлением, необходим специальный кабель. Он есть не во всех жилищах. В новых домах или квартирах после ремонта такой кабель, как правило, присутствует. Вставляется кабель в верхнее отверстие механизма. Если дом старый и провода с заземлением нет, то выполнять данный пункт не требуется. Нужно учесть, что оборудование без заземляющего провода сможет подавать электричество не во все виды вилок. Поэтому стоит задуматься о его проведении;
5. Основное подключение сети завершено. Далее следует установить механизм в отверстие стены и зафиксировать с помощью расторопных лапок. Снаружи устанавливается защитная панель из пластмассы.

Установка, требующая наличия нового подрозетника:

1. Новая коробка требуется тогда, когда не получается зафиксировать лапки на старом подрозетнике. Выше указывалось, что при демонтаже проверяется, подходит ли новая коробка в старое углубление. Следовательно, на этапе монтажа новая конструкция должна идеально входить в стену. Чтобы подрозетник крепко держался, нужно залить его специальным раствором, например клеем.
2. Фиксация нового механизма зависит от конструкции. Это будут расторопные лапки или винты, которые прикручиваются к самой коробке.
3. Оголяем провода. Делается это как и в первом варианте.
4. Подсоединяем кабели к общему механизму. Защитная рамка при этом не снимается, а также остается, скреплённая с оборудованием.
5. Прикручиваем винты сверху и по бокам. Устанавливаем наружную пластмассовую панель и раму. Монтаж завершён.

Выполнение работ

Совет Перед ремонтом необходимо проверить розетку питания индикаторной отвёрткой или тестером, чтобы определить причину и характер неисправности.

Ремонт выполняется в следующей очерёдности:

1. Демонтаж декоративной крышки, подрозетника.
2. Определение типа и характера неисправности.
3. Выполнение ремонтных работ.
4. Сборка, установка розетки.
5. Проверка работоспособности и качества выполненного ремонта.

Демонтаж

Розетка состоит из таких частей:

• декоративной накладки;
• керамической сердцевины;
• клемм в виде медных пластин или с другого хорошо проводящего металла;
• лапок для фиксации в стене или гипсокартонном листе (как устанавливается розетка в гипсокартон?).

Важно Перед операцией нужно выключить питание в сети дома, убедиться, что его случайно никто не подключит: повесить предупреждающую табличку или лично уведомить соседей. Для демонтажа необходимо последовательно выполнить такие операции:

Для демонтажа необходимо последовательно выполнить такие операции:

1. Открутить по центру прибора винт, чтобы снять декоративную крышку.
2. Раскрутить винты, которые удерживают подрозетник лапками в коробе, ГКЛ или нише.
3. Извлечь сердцевину розетки, раскрутить шурупы, которые фиксируют проводку в клеммах.

Нужно запомнить порядок крепления проводовПри подключении питания в сети можно повторно провести проверку исправности проводки.

Поиск неисправности

• Провод обломался на участке от выхода с отверстия подрозетника до клеммы, чаще — прямо перед клеммой.
• Если обрыв провода случился в месте с изоляцией, то это можно определить по её потемнению.
• Если нет видимого изгиба или излома проводки, провода нужно прощупать пальцами и определить неисправность.
• Необходимо оценить состояние металлических пластин, клемм, которые могут не пропускать ток совсем или частично из-за окисления или перегорания. Главные признаки — зелёный или чёрный налёт, снижение толщины, разрушение до появления отверстий.
• Повреждение декоративной накладки, оплавление пластика, трещины и сколы требуют только замены.

Внимание Чаще всего любые повреждения видны без дополнительной проверки

Возможные проблемы и их решение

1. В случае слома провода в любом месте (либо непосредственно перед клеммой, либо в изоляции) необходимо раскрутить винт, удерживающий отломанный кусок в отверстии клеммы, извлечь его. Зачистить изоляцию на проводнике, вставить провод в отверстие клеммы и хорошо затянуть винт.
2. Металлические пластины и контакты, если они в нормальном состоянии, но с зелёным или чёрным налётом, требуется зачистить наждачной бумагой с мелкой зернистостью или надфилем.
3. Если раскололась керамическая сердцевина или пластиковая накладка, то нужно просто выполнить замену детали. Если сердцевина разрушена, то покупать новую нет смысла. Лучше приобрести розетку для замены.

Как сделать установку?

Процедура установки

1. В клеммы заводятся зачищенные от изоляции провода, плотно закручиваются шурупы.
2. Подрозетник вставляется в короб, закручиваются распирающиеся лапки, которые должны упираться в стенки короба и прочно фиксировать в нём сердцевину прибора.
3. Надевается декоративная крышка, прикручивается.

Пошаговая инструкция демонтажа

Работа с электричеством требует внимательности и осторожности

При демонтаже и замене розетки важно соблюдать технику безопасности. В этой статье мы расскажем о замене розетки в двухпроводной сети. Но если вам нужно произвести замену розетки с заземлением, советуем ознакомиться с этим материалом

Но если вам нужно произвести замену розетки с заземлением, советуем ознакомиться с этим материалом.

Первое, что необходимо сделать – отключить автомат на квартирном щитке, запитывающий линию, на которой планируется проводить демонтажные работы

В многоэтажных домах щитки с пакетными выключателями, которые перекрывают подачу электроэнергии в квартиры, расположены на лестничных площадках. Необходимо на щитке определить соответствующий квартире пакетник, а затем перевести его в верхнее положение «выкл».

При желании можно обесточить только одну комнату, в которой будет происходить замена. Но для этого необходимо четко знать, какой из автоматов отвечает за соответствующую линию.

Поскольку при отключении электропитания вы на время лишитесь освещения, при замене розетки в темном помещении или в сумеречный период суток следует заранее побеспокоиться об альтернативном источнике света. В качестве подсветки удобно использовать фонарь на аккумуляторах или подключенный к другой запитанной линии светильник.

Чтобы убедиться в отсутствии напряжения сети, воспользуйтесь однополюсным указателем низкого напряжения, выпускаемого в виде индикаторной отвертки

Провода в точке подключения разведены на фазную и нулевую нити. Индикатором поочередно прикасаются к фазному и нулевому проводу розетки. Если она находится под напряжением – лампочка на отвертке загорится. Без опасений производить замену точки подключения, можно лишь при условии, что индикатор при соприкосновении пробника с оголенными концами не реагирует.

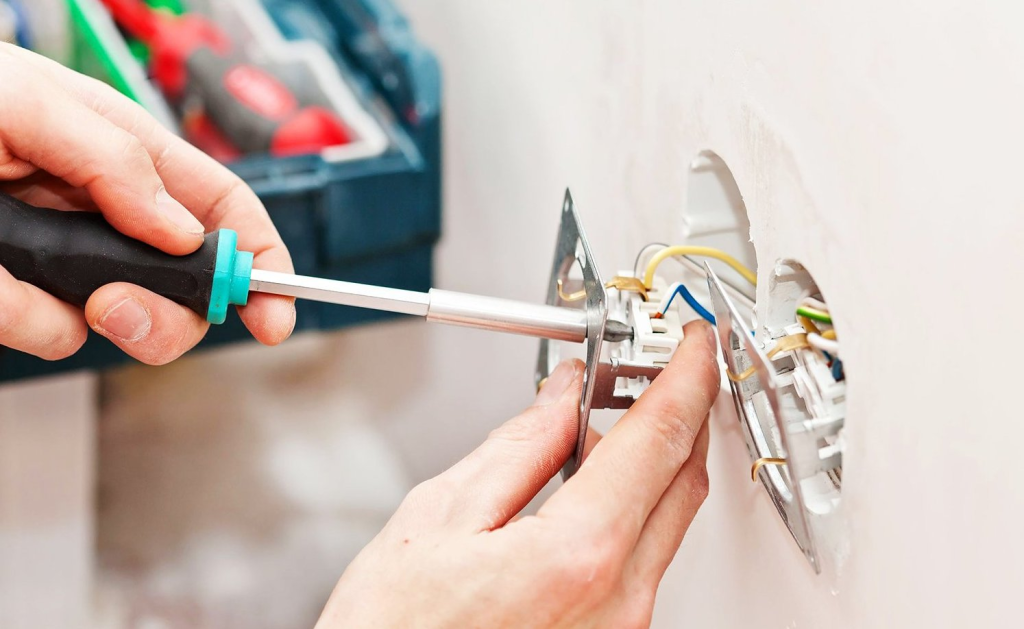

Демонтаж розетки выполняют в такой последовательности:

1. Снимают корпус старого устройства. Чтобы открутить расположенный на крышке крепежный центральный болт, потребуется крестовая или плоская отвертка. Под снятой крышкой вы увидите рабочий механизм.
2. Убедившись, что в сети отсутствует напряжение, приступают к изъятию внутреннего блока устройства. Для этого по бокам рабочей платы разжимают специальные распорные лапки. В некоторых моделях металлическая пластина механизма фиксируется с помощью двух винтов. Их необходимо открутить.
3. Вынув розетку из подрозетника насколько позволяют провода, откручивают зажимные винты, которые фиксируют питающие кабели. В блоке последовательно отсоединяют токоведущие жилы.

Выполняя демонтаж розетки для наружной проводки, учитывайте, что бывают устройства с механизмом, отделяющимся от подрозетника и модели, механизмы которых совмещены с накладными подрозетниками. Разбору подлежат и те и другие. Только в первом варианте сначала нужно снять корпус, а уже затем отсоединить рабочий орган, а в моделях второго типа – снять только корпус.

В случае если при демонтаже розетки для скрытой проводки винт, фиксирующий крышку, открутить не удается, можно пойти на крайнюю меру – точным, но при этом не очень сильным ударом молотка расколоть ее. Сам подрозетник стоит вынимать крайне аккуратно, чтобы не повредить подводящие к нему кабели.

Чтобы ослабить распорки, нужно сначала открутить соответствующие винты, после чего за освобожденные провода вытащить «сердцевину» из ячейки в стене

После демонтажа розетки необходимо осмотреть изоляцию проводов. Если оплетка оплавлена или повреждена, провод следует обрезать до неповрежденной изоляции. На будущее учитывайте, что одной из основных причин оплавления изоляции является неправильно выбранный номинал предохранителей или автомата, приведший к неисправности аппарата защиты.

В домах старой постройки нередко встречаются ситуации, когда после демонтирования розетки обнаруживается, что подрозетник отсутствует в нише, а сама «сердцевина» прикреплена непосредственно к ее стенкам. Устанавливать так розетку нельзя: крепление прибора будет ненадежным. В этом случае придется устанавливать новый пластиковый подрозетник.

Установка подрозетников в бетонную стену

Размещение розеток в жилой квартире

Подрозетники нужно делать исключительно для скрытого монтажа проводки дома. На стене размечается место установки электрических розеток, для этого можно обвести коробку карандашом.

Специальной коронкой по бетону режется отверстие, где было размечено. Когда контур просверлен при помощи молотка и зубила выбивается внутренность углубления. Стена в углублении равняется для того, чтобы подрозетник встал ровно к стене. Если нет коронки, можно выдолбить отверстие пикой с включённым ударом, либо вручную молотком и зубилом.

В основном дома используют круглые подрозеточные коробки для внутренней установки, хотя иногда встречаются и квадратной формы. В таком случае высверлить коронкой не получится. Можно сделать надпилы болгаркой или выдолбить перфоратором. Глубина отверстия должна быть такова, чтобы подрозетник заходил за края стены на 1 см. Когда отверстие готово, пора подводить штробу.

Установка подрозетника отличается в зависимости от их вида. Есть как одинарные, так и соединяемые по бокам. Для этого нужно знать как сделать штробу, она должна подходить, таким образом, чтобы кабель без проблем мог зайти вовнутрь углубления.

Для крепления подрозетника в стене требуется штукатурка, алебастр или перлфикс. Перлфикс будет лучше, так как он обеспечивает более быстрое высыхание. Иногда применим гипсовый клей. Смесь должна быть густая, таким образом, она схватится быстрее. Во время закрепления, при помощи шпателя изнутри всё заматывается раствором, после чего туда нужно поставить подрозетник. После этого замазывается щель между ним и стеной, при этом подрозетник придерживается рукой. Когда смесь окончательного засохла можно убрать излишки, и продолжить монтаж.

Если происходит установка розеток без заземления, на них будет всего 2 отверстия, если с заземлением – 3. По правилам контактные соединения должны быть расположены внизу. Лишняя длина провода укладывается на дно, после чего происходит подключение проводов к розетке.

Неисправности розеток

Схема установки и эксплуатации розетки очень проста. Тем не менее при работе с устройством возможны разнообразные ошибки, которые приводят к повреждениям и неисправностям.

По характеру все поломки разделяют на 2 типа:

• механические – повреждение изоляции, корпусов и крышек, чрезмерное усилие при креплении, что приводит к вырыванию розетки и прочее;
• неполадки, связанные с превышением электрических нагрузок.

Последние встречаются чаще и отличатся тем, что проявляются не сразу, а после накопления критического уровня ошибок.

Назначение розетки – передавать ток при соединении гнезда с вилкой прибора. При этом недостаточно просто механически наложить токоведущие части друга на друга: необходимо создать плотный зажим, который минимизирует потерю напряжения при контакте. В противном случае часть тока уходит на нагрев более слабого или плохо прижатого элемента. Это в конечном итоге приводит к выгоранию и плавлению корпуса, короткому замыканию и пожару.

Короткое замыкание обычно сопровождается плавлением корпуса и даже возгоранием. Частая поломка, возникающая по самым разным причинам.

• Неверный выбор проводов. В старых домах проводка выполнялась алюминиевыми кабелями. Такая жила нагревается гораздо быстрее, чем медная и при превышении токовой нагрузки цепь буквально «выбивает».
• Неправильная утяжка винтов – нельзя использовать детали с окисленными или уже грязными поверхностями. У них выше сопротивление, поэтому они будут сильнее нагреваться. Кроме того, слишком большая затяжка винтов не увеличивает плотность контакта, а приводит к уменьшению сечения жилы.
• Нестабильное положение – шатающаяся, выходящая при попытке вытащить вилку из гнезда розетка тоже может стать причиной КЗ или пожара. В любой момент какая-то из жил может отсоединиться и устройство выйдет из строя.
• Отсутствие напряжения – обнаруживается при включении какого-либо прибора. Сам аппарат, провод и розетку проверяют с помощью тестера или мультиметра. Если последний молчит, подача тока на розетку не осуществляется.

Причин отсутствия напряжения может быть несколько. Самая простая – отсоединение контактов. Это можно обнаружить, разобрав розетку. Возможно отключение контактов в самом распределительном щитке, что редкость. Если поврежден питающий провод, заделанный в стене, придется выполнять не ремонт розетки, а демонтаж подающей линии.

Сами ремонтируете розетки?

Сам
79.49%

Вызываю электрика
7.69%

Смотря какая поломка
12.82%

Проголосовало: 39

В каком случае нужна замена розетки

Заменить устройство и как можно быстрее нужно в следующих случаях:

• выпадение розетки из подрозетника;
• поились искры, на корпусе есть следы оплавления;
• устройство издает звуки;
• увеличилось число электроприборов.

Как работает розетка

Порой, даже опытные электрики не уделяют этому вопросу должного внимания. Неисправности розеток чаще всего возникают за счет:

1. Механических поломок.
2. Превышения допустимых токовых нагрузок.

В первом случае при эксплуатации за счет грубой силы срывается резьба или разбивается изолирующий корпус. Если корпус укреплен недостаточно, тогда в дальнейшем розетка может выпасть или возникнет возгорание определенных ее элементов. Электрические неисправности в большинстве случаев формируются постепенно, но проявляются резко и быстро.

Основное назначение вилки и розетки заключается в надежные передачи номинального тока нагрузки на подключенный прибор. Этот процесс происходит путем наложения одной токоведущей части на другую. Создание плотного зажима позволяет предотвратить дальнейшую утечку тока. Проанализировать работу контактного соединения можно с помощью закона Джоуля-Ленца. Вот формула для изучения контактного соединения:

Q=I2*R*T.

После изучения этой формулы вы сможете понять, что уменьшения нагрева контактов потребуется ограничить одну из следующих составляющих:

• протекающий ток нагрузки;
• электрическое сопротивление;
• время работы.

На самом деле ограничить ток нагрузки удается не всегда. Это связано с тем, что, например, мощность пылесоса в процессе уборки никак не меняется.

Проблема внутри и снаружи

Правила предосторожности и набор инструментов

Необходимо отключить электричество. Нужно выкрутить пробки или блокировать автоматы на щитке. Работы проводятся в специальных перчатках. Они называются диэлектрическими. Перчатки изготовлены из латекса или резины, предотвращают попадание тока на кожу.

Жильцов нужно предупредить о проводимых работах. Иначе кто-то может включить электричество.

Из инструмента для починки розетки потребуются:

• прямая отвертка
• крестовая отвертка
• плоскогубцы
• кусачки
• мультиметр
• изолента
• кабельный нож

Важно чтобы ручки инструментов были надежно изолированы. Иногда требуются еще напильник и наждачка

На всякий стоит запастись и ими.

Особенности установки двойной розетки

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.

Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.

Способы: как сделать розетку в стене из гипсокартона

Ставить подрозетник в гипсокартонной перегородке очень просто. Тут уже можно обойтись без раствора и выбивания сердцевины штробы зубилом. Как уже говорилось, в продаже есть стандартный стакан с прижимными лапками, который легко фиксируют подрозетник в ГКЛ.

В большинстве случаев установка розеток в гипсокартон не занимает много времени, и может быть проведена самостоятельно

Для того чтобы самостоятельно поставить стакан в гипсовой стене, необходимо выполнить такую работу:

1. Нанести разметку на стену (форма яйцо) в том месте, где планируется сделать розетку.
2. Проделать в дне отверстие под электропровода и вставить устройство внутрь штробы.
3. Закрутить болты по боковым сторонам до тех пор, пока устройство не будет хорошо сидеть внутри.

Вот и всё, что Вам необходимо сделать для монтажа подрозетника в стену из листов ГКЛ самостоятельно. А после того как будет поставлен подрозетник можно установить розетку по технологии описанной выше. Как стало понятно, все очень просто.

Подключение питания

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель

Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Через старую розетку идет питание дальше, на розетку за стеной. То есть, используется подключение шлейфом, которое не рекомендуется.

Старая розетка. Эту коробку используем теперь как распределительную.

Используем клеммы Ваго 2273-203 с пастой , которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

Переносим розетку. Подключение алюминиевых проводов через клеммы Wago 2273-203.

Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

Завершаем подключение розетки. Укладываем провода в коробке.

Включаем автомат в подъезде, проверяем.

Ванная и туалет

Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.

Выключатель под нее можете смонтировать на стене, недалеко от унитаза.

В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.

Замечу, что розетки здесь должны быть не простые.

Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.

Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.

https://youtube.com/watch?v=JrClDJb8WTM%3F

Источник – Zems.pro

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Подготовка старой

Если старую розетку решено не менять, ее осматривают на предмет дефектов:

нагар на клеммах

Имеет высокое электрическое сопротивление, потому важно счистить его наждачной бумагой Р200 (мелкозернистая) или личным напильником;
следы электрической дуги на контактах для вилки: нагар, бугорки расплавленного металла. Мешают плотному прилеганию вилки и этим не позволяют получить качественное поверхностное соприкосновение проводящих электрический ток материалов

Контакты зачищают, но лучше розетку заменить;
ослабление контактов для вилки. Случается при частом включении/извлечении вилки либо при перегреве контактов как результат отпуска металла. Элемент больше не обжимает плотно вилку и качество контакта ухудшается (перегрев, искры). На какое-то время контакты можно поджать, но лучше розетку заменить.

Электрическая дуга возникает при подсоединении к розетке включенного прибора. Чтобы избежать ее появления, подсоединение вилки в розетку и ее извлечение осуществляют только после выключения прибора кнопкой.
